22kV主变带负荷测试试验报告

带负荷试验报告一、引言带负荷试验是一种测试电气设备性能的方法，通过对设备在正常工作状态下施加额外负荷，评估其在负荷情况下的工作能力。

本报告旨在对某电气设备进行带负荷试验并分析其性能表现。

二、试验目的本次试验的目的是评估电气设备在负荷工况下的运行状态，确定其可靠性和稳定性。

通过带负荷试验，可以检测设备的电流、电压、功率等参数是否符合设计要求，以及设备在负载变化时的响应能力。

三、试验方法本次试验采用了以下步骤：1. 设定试验负荷：根据设备的额定负荷和工作环境要求，确定试验负荷大小。

2. 施加负荷：按照设备的额定负荷要求，逐渐增加负荷直至设备达到额定负荷。

3. 测试参数：在试验过程中，记录设备的电流、电压、功率等参数，并与设计要求进行对比。

4. 负荷变化测试：在设备达到额定负荷后，逐渐增加或减小负荷，观察设备的响应能力和稳定性。

5. 测试结束：试验完成后，记录试验数据并撰写试验报告。

四、试验结果本次试验的结果如下：1. 设备参数：设备在额定负荷下的电流、电压、功率等参数均符合设计要求，表明设备能够正常工作。

2. 负荷变化测试：设备在负荷变化时，能够迅速响应并保持稳定工作，表明设备具有良好的负载适应能力。

五、分析与讨论根据试验结果，可以得出以下结论：1. 设备的设计与制造符合要求，能够在额定负荷下正常工作。

2. 设备具有较好的负载适应能力，能够在负荷变化时保持稳定工作。

3. 设备的性能表现良好，符合预期要求。

六、结论通过本次带负荷试验，我们对电气设备的性能进行了评估，并得出了以下结论：1. 设备在额定负荷下的电流、电压、功率等参数符合设计要求。

2. 设备具有良好的负载适应能力，能够在负荷变化时保持稳定工作。

3. 设备的设计与制造质量良好，能够满足实际工作要求。

七、建议基于本次试验结果，我们提出以下建议：1. 建议在设备的使用和维护过程中，严格按照设备的额定负荷要求进行操作，以确保设备的正常运行。

2. 建议对设备进行定期的带负荷试验，以监测设备的工作状态，及时发现潜在问题并进行修复。

继电保护试验报告变电站220kV **变单元名称#1主变测控装置检验类别安装调试检验时间2011.11.18-12.10 试验人员校核审核****电力工程有限公司2011年12月12日目录1、#1主变高压侧测控装置调试报告……………………………………P2-P82、#1主变中压侧测控装置调试报告……………………………………P9-P143、#1主变低压侧测控装置调试报告……………………………………P15-P204、#1主变本体测控装置调试报告………………………………………P21-P251 试验仪器仪表2 铭牌参数5装置上电运行情况检查10.遥测10.1 电流幅值检验10.1.1 高压侧10.2 电压幅值检验10.2.1高压侧测控装置10.3 功率测量检验11 遥信15 检验结论：经过试验， #1主变高压侧测控装置合格。

1 试验仪器仪表2 铭牌参数5装置上电运行情况检查10.遥测10.1 电流幅值检验10.1.1中压侧10.2 电压幅值检验10.2.1中压侧测控装置11 遥信13 远动通信规约检查15 检验结论：经过试验， #1主变中压侧测控装置合格。

1 试验仪器仪表2 铭牌参数5装置上电运行情况检查10.遥测10.1 电流幅值检验10.1.1 低压侧10.2 电压幅值检验10.2.1低压侧测控装置11 遥信12 控制13 远动通信规约检查14 系统检查15 检验结论：经过试验， #1主变低压侧测控装置合格。

1 试验仪器仪表2 铭牌参数5装置上电运行情况检查#1 号主变油温 1#1 号主变油温#1 号主变绕组温度10 操作员工作站功能测试11遥信14 系统检查15 检验结论：经过试验， #1主变本体测控装置合格。

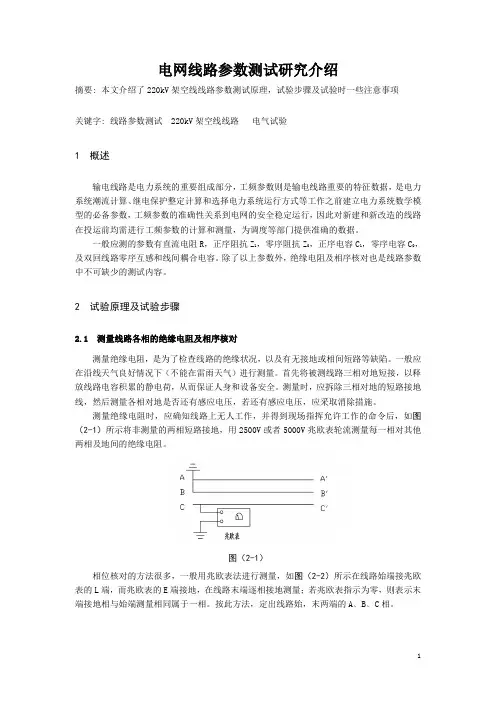

电网线路参数测试研究介绍摘要: 本文介绍了220kV架空线线路参数测试原理，试验步骤及试验时一些注意事项关键字: 线路参数测试 220kV架空线线路电气试验1 概述输电线路是电力系统的重要组成部分，工频参数则是输电线路重要的特征数据，是电力系统潮流计算、继电保护整定计算和选择电力系统运行方式等工作之前建立电力系统数学模型的必备参数，工频参数的准确性关系到电网的安全稳定运行，因此对新建和新改造的线路在投运前均需进行工频参数的计算和测量，为调度等部门提供准确的数据。

一般应测的参数有直流电阻R，正序阻抗Z1，零序阻抗Z0，正序电容C1，零序电容C0，及双回线路零序互感和线间耦合电容。

除了以上参数外，绝缘电阻及相序核对也是线路参数中不可缺少的测试内容。

2 试验原理及试验步骤2.1 测量线路各相的绝缘电阻及相序核对测量绝缘电阻，是为了检查线路的绝缘状况，以及有无接地或相间短路等缺陷。

一般应在沿线天气良好情况下（不能在雷雨天气）进行测量。

首先将被测线路三相对地短接，以释放线路电容积累的静电荷，从而保证人身和设备安全。

测量时，应拆除三相对地的短路接地线，然后测量各相对地是否还有感应电压，若还有感应电压，应采取消除措施。

测量绝缘电阻时，应确知线路上无人工作，并得到现场指挥允许工作的命令后，如图（2-1）所示将非测量的两相短路接地，用2500V或者5000V兆欧表轮流测量每一相对其他两相及地间的绝缘电阻。

图（2-1）相位核对的方法很多，一般用兆欧表法进行测量，如图（2-2）所示在线路始端接兆欧表的L端，而兆欧表的E端接地，在线路末端逐相接地测量；若兆欧表指示为零，则表示末端接地相与始端测量相同属于一相。

按此方法，定出线路始，末两端的A﹑B﹑C相。

图（2-2）2.2 直流电阻测试测量直流电阻时为了检查输电线路的连接情况和导线质量是否符合要求，根据线路的长度，导线的型号和截面初步估计线路的电阻值，以便选择适当的测量方法。

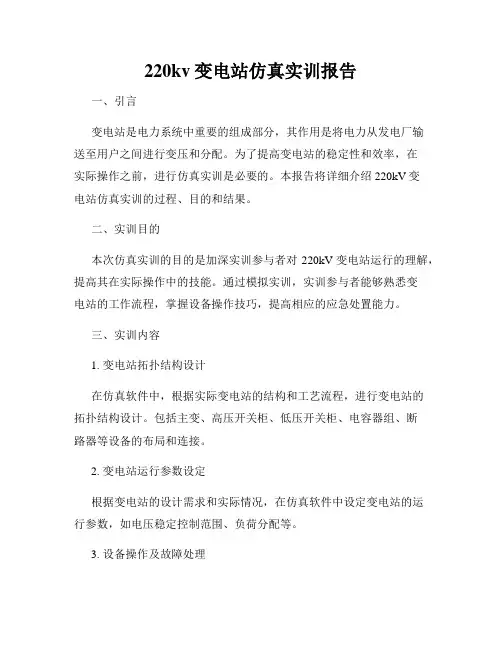

220kv变电站仿真实训报告一、引言变电站是电力系统中重要的组成部分，其作用是将电力从发电厂输送至用户之间进行变压和分配。

为了提高变电站的稳定性和效率，在实际操作之前，进行仿真实训是必要的。

本报告将详细介绍220kV变电站仿真实训的过程、目的和结果。

二、实训目的本次仿真实训的目的是加深实训参与者对220kV变电站运行的理解，提高其在实际操作中的技能。

通过模拟实训，实训参与者能够熟悉变电站的工作流程，掌握设备操作技巧，提高相应的应急处置能力。

三、实训内容1. 变电站拓扑结构设计在仿真软件中，根据实际变电站的结构和工艺流程，进行变电站的拓扑结构设计。

包括主变、高压开关柜、低压开关柜、电容器组、断路器等设备的布局和连接。

2. 变电站运行参数设定根据变电站的设计需求和实际情况，在仿真软件中设定变电站的运行参数，如电压稳定控制范围、负荷分配等。

3. 设备操作及故障处理通过仿真软件，模拟各设备的操作过程，包括对主变、开关柜以及断路器等设备进行操作和控制。

同时，还要模拟各种故障的发生，并进行相应的处理。

4. 变电站事故模拟通过设置不同类型的故障情景，如电弧故障、短路事故等，对变电站的应对能力进行检验，并及时采取相应的应急处置措施。

四、实训结果经过一段时间的仿真实训，参训人员在变电站操作和故障处理方面的技能得到了明显的提升。

以下是实训的主要结果：1. 熟悉变电站的运行流程和设备操作；2. 掌握变电站运行参数的设定方法；3. 能够灵活应对各种设备故障，并采取相应的处理措施；4. 在应急情况下，能够有效地处置事故，保障变电站的安全运行。

五、结论通过220kV变电站仿真实训，参训人员对于变电站的运行和操作有了更深入的了解，并提高了实际操作的技能。

仿真实训的结果表明，这种培训方法是有效的，能够提高参训人员在实际工作中的应对能力和工作效率。

六、致谢在此，感谢所有参与本次仿真实训的人员及相关工作人员的辛勤付出和支持，使本次实训顺利进行并取得了良好的效果。

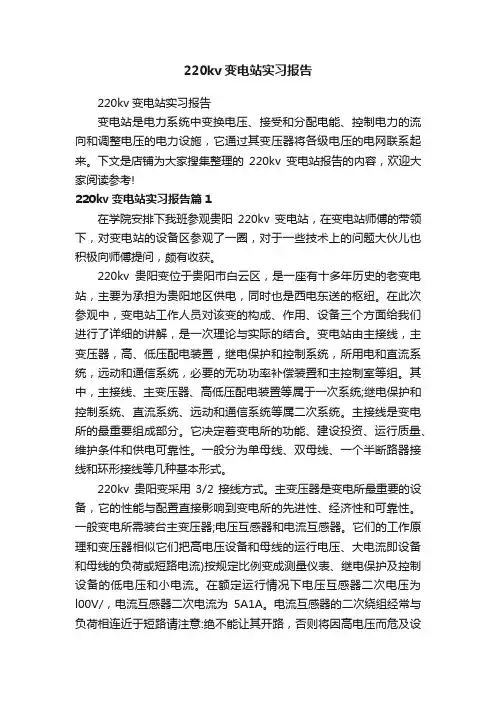

220kv变电站实习报告220kv变电站实习报告变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

下文是店铺为大家搜集整理的220kv变电站报告的内容，欢迎大家阅读参考!220kv变电站实习报告篇1在学院安排下我班参观贵阳220kv变电站，在变电站师傅的带领下，对变电站的设备区参观了一圈，对于一些技术上的问题大伙儿也积极向师傅提问，颇有收获。

220kv贵阳变位于贵阳市白云区，是一座有十多年历史的老变电站，主要为承担为贵阳地区供电，同时也是西电东送的枢纽。

在此次参观中，变电站工作人员对该变的构成、作用、设备三个方面给我们进行了详细的讲解，是一次理论与实际的结合。

变电站由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组。

其中，主接线、主变压器、高低压配电装置等属于一次系统;继电保护和控制系统、直流系统、远动和通信系统等属二次系统。

主接线是变电所的最重要组成部分。

它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。

一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。

220kv贵阳变采用3/2接线方式。

主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。

一般变电所需装台主变压器;电压互感器和电流互感器。

它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流)按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V/，电流互感器二次电流为5A1A。

电流互感器的二次绕组经常与负荷相连近于短路请注意:绝不能让其开路，否则将因高电压而危及设备和人身或使电流互感器烧毁。

主要区别是正常运行时工作状态很不相同，表现为:1)电流互感器二次可以短路，但不得开路;电压互感器二次可以开路，但不得短路。

试验日期：2010.01.25 报告编号：XXXXXXXXXX外观无破损，划伤，字符清晰，紧固件无缺损，安装牢固。

三、绝缘检查试验时短接弱电回路，带电缆外回路一起试验。

绝缘电阻用500V，500MΩ摇表测量，耐压试验四、逆变电源调试五、零漂检查：(单位: A、V)六、线性度检查通入三相正序电流电压，对各通道进行检查，采样及相序均正确。

2、平衡度检查将电流顺极性串联，电压同极性并联，通入 5 A电流， 57.74 V电压，各通道电流电压采样均为同极性。

七、开入开出检查对压板及操作箱实际操作和在端子排处模拟，检查开关量输入，结果为所有开入量开入正确，配合保护试验及传动检查保护所有开出，结果为所有开出量开出正确。

试验日期：2010.01.25 报告编号：XXXXXXXXXX注：接地距离保护试验时通入I段电流为 5 A，II段电流为5 A III段电流为3 A，试验时投入各段方向，正向时故障角为75°。

接地补偿系数整定0.84 。

II段是否闭重由控制字投退，III段三跳闭重。

注：相间距离保护试验时I段电流为5 A，II段电流为5 A III段电流为3 A，正向时故障角为80 ，分别模拟三相故障和两相及三相故障，距离保护均能可靠动作。

II段是否闭重由控制字投退，III段三跳闭重。

确，信号正确。

4、零序保护注：试验时各段方向保护投入。

II段是否闭重由控制字投退，III段三跳闭重。

试验日期：2010.01.25 报告编号：XXXXXXXXXX6、PT断线过流注：PT断线过流闭锁重合。

PT断线功能正确，自动投入过流保护(距离、零序保护压板需投入)。

接地的瞬时性和永久性故障均可靠正确动作。

手合故障保护动作正确。

单相重合时零序经60ms延时加速跳闸，三相重合时，零序经100ms延时加速跳闸。

8、901单跳、三跳正确启动602重合闸。

9、TA、PT断线功能正确，PT断线时自动投入PT断线过流保护。

10、故障打印和外部P键功能正确。

电气调整试验带负荷测试一、××站#1主变差动保护一：1、二次电流大小和方向测试：注：相角以相电压UaN为参考量，实测相角是电流滞后电压的角度，220kV侧线电压为226.08，110kV侧线电压为114.65kV，10kV侧线电压为10.44kV。

2、#1主变差动保护一六角图：1、 PQ图：2、六角图：二、××站#1主变差动保护二： 1、二次电流大小和方向测试：注：相角以相电压UaN为参考量，实测相角是电流滞后电压的角度，220kV侧线电压为226.08，110kV侧线电压为114.65kV，10kV侧线电压为10.44kV。

2、#1主变差动保护二六角图：1、 PQ图：2、六角图：三、1、#1主变高压侧二次电流大小和方向测试：注：相角以相电压UaN为参考量，实测相角是电流滞后电压的角度，220kV侧线电压为226.08，110kV侧线电压为114.65kV，10kV侧线电压为10.44kV。

2、#1高压侧六角图：1、 PQ图：2、六角图：四、1、#1主变中压侧二次电流大小和方向测试：注：相角以相电压UaN为参考量，实测相角是电流滞后电压的角度，220kV侧线电压为226.08，110kV侧线电压为114.65kV，10kV侧线电压为10.44kV。

2、#1中压侧六角图：1、 PQ图：2、六角图：五、1、#1主变低压侧二次电流大小和方向测试：. 注：相角以相电压UaN为参考量，实测相角是电流滞后电压的角度，220kV侧线电压为226.08，110kV侧线电压为114.65kV，10kV侧线电压为10.44kV。

2、#1低压侧六角图：1、 PQ图：2、六角图：结论：CT二次回路接线正确审核：试验人员：日期：。

主变试验方案2016年02月目录一、编制依据 1二、工作内容 1三、试验现场的组织措施 1四、试验现场的技术措施 1五、试验设备、仪器及有关专用工具 2六、试验项目 2七、试验现场的安全措施 11八、危险点及控制措施 12一、编制依据1、GB50150－2006《电气装置安装工程电气设备交接试验标准》。

2、Q/GDW/Z-41-457-2008《国家电力公司电力设备状态评估试验规程》。

3、DL409-1991《电业安全工作规程》及市公司相关安全规定。

4、出厂技术文件及出厂试验报告。

二、工作内容1、绝缘电阻及吸收比试验2、直流电阻试验3、接线组别及电压比试验4、介质损耗tgδ及电容量试验5、直流泄漏电流试验6、交流耐压试验7、局部放电试验8、空载试验9、绕组变形试验三、试验现场的组织措施1、试验工作负责人：XXX 负责标准化作业指导书的编写和执行以及现场工作的组织协调问题；2、试验安全负责人：XXX 负责试验现场及周围的安全监督；3、试验技术负责人：XXX 负责试验现场的技术问题；四、试验现场的技术措施1、变压器油试验合格后，方可进行试验。

2、断开三侧套管与引流线的连接，并将拆除后的引流线用绳索固定好，其导头子与套管的距离应满足试验要求，不得少于5米。

3、电流互感器二次严禁开路。

4、套管试验后末屏接地必须恢复。

5、试验完毕或变更接线，应严格按照停电、验电、充分放电、挂地线的顺序进行，以防电击伤人。

6、在被试设备和加压设备周围加装安全围栏并向外悬挂“止步，高压危险”标示牌。

五、试验设备、仪器及有关专用工具1、交接试验所需仪器及设备材料：2、所以的设备必须送检合格。

六、试验项目1、变压器绕组直流电阻的测量（一）、试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；（二）、试验时使用的仪器直流电阻测试仪；（三）、试验方法使用的数字式直流电阻测量仪必须满足以下技术要求，才能得到真实可靠的测量值；（l）、恒流源的纹波系数要小于0.1％（电阻负载下测量）。

KV主变试验报告高压试验报告试验目的：1.验证主变设备的绝缘性能是否符合设计要求；2.检测主变设备的耐受能力，包括耐受高电压和耐受瞬态过电压能力；3.评估主变设备的放电性能；4.评估主变设备的电磁兼容性。

试验仪器和设备：1.主变设备；2.高压发生器；3.数字测量仪器；4.电涌波发生器；5.数据采集系统。

试验步骤：1.对主变设备进行普通试验，包括连接试验、零序电压保量系数试验和极性试验，以确认主变设备的接线是否正确；2.对主变设备进行绝缘试验，使用高压发生器对主变设备的绝缘部分进行50Hz交流高压试验，保持一段时间，根据试验结果评估主变设备的绝缘性能；3.对主变设备进行耐受高电压试验，使用高压发生器对主变设备进行持续高电压试验，保持一段时间，根据试验结果评估主变设备的耐受能力；4.对主变设备进行耐受瞬态过电压试验，使用电涌波发生器对主变设备进行一定幅值和频率的瞬态过电压试验，根据试验结果评估主变设备的耐受能力；5.对主变设备的放电性能进行评估，使用数据采集系统记录主变设备的放电电流和放电功率曲线，根据试验结果评估主变设备的放电性能；6.对主变设备的电磁兼容性进行评估，使用数字测量仪器在主变设备周围进行电磁辐射测试，根据试验结果评估主变设备的电磁兼容性。

试验结果和数据分析：1.主变设备的绝缘试验结果符合设计要求，绝缘电阻值稳定且远高于规定值，绝缘性能良好；2.主变设备在耐受高电压试验过程中未出现击穿和局部放电现象，说明主变设备具有良好的耐受能力；3.主变设备在耐受瞬态过电压试验中未出现明显的放电现象，说明主变设备具有较好的耐受能力；4.主变设备的放电电流和放电功率曲线均符合要求，说明主变设备的放电性能良好；5.主变设备的电磁辐射水平远低于规定的限制值，说明主变设备具有良好的电磁兼容性。

结论：根据试验结果和数据分析，可以得出以下结论：1.主变设备的绝缘性能符合设计要求，具有良好的绝缘性能；2.主变设备具有良好的耐受能力，可以耐受高电压和瞬态过电压；3.主变设备具有良好的放电性能，放电电流和放电功率均符合要求；4.主变设备具有良好的电磁兼容性，电磁辐射水平低于规定的限制值。

涞阳 220kV变电站系统调试报告投运日期： 2018年08月30日10时 / 分至 2018年08月30日22时/ 分一、定值检查检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相三次圈检验：L630-A630： 60.21 V L630-B630： 60.35 V L630-N600： 0.212V结论：正确三次圈检验：L630-A630： 60.61 V L630-B630： 60.72 V L630-N600： 0.317 V结论：正确结论：正确三次圈检验：L630-A630： 60.7 V L630-B630： 60.7 V L630-N600： 0.23V结论：正确三次圈检验：L630-A630： 60.9 V L630-B630： 60.8 V L630-N600： 0.21V 线路PT与母线PT定相：线路B609-B630： / V ，B609-N600： / V结论：正确结论：正确三次圈检验：L630-A630： 61.8 V L630-B630： 61.5 V L630-N600：2.08V 结论：正确三次圈检验：L630-A630： 59.8 V L630-B630： 58.4 V L630-N600： 6.57 V 结论：正确结论：正确1.1220kV251慈涞II线线路1.1.1线路潮流情况：有功P=94.6MW；无功Q=10.5MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV结论：向量检查结果正确1.1.3保护II微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.2220kV252慈涞I线线路1.2.1线路潮流情况：有功P= 22.29 MW；无功Q= -9.93 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

毕业论文综合实践报告220kV变电站分析实践报告一、实践目的理论联系实际，了解变电站的日常运作。

拓宽视野，巩固和运用所学过的理论知识，在实践中发现问题寻找答案，培养分析问题、解决问题的实际工作能力和创新精神。

通过生产实习，把所学的理论知识得以巩固和扩大，增加专业实际知识;为将来从事专业技术工作打下一定的基础;进一步培养运用所学理论知识分析生产实际问题的能力。

二、实践过程目前广州市的220KV变电站已经超过了300座之多，如此多的变电站，维护工作就显得特别重要了。

去年年底根据电网公司安排被派到太和镇附近的220kV变电站进行维护，由于还没毕业所以只能做实习助手，协助技术员进行相关的一的些维护工作，在维护的过程也对整个变电站的各个部分有了更为深入的认识和了解，下面就22OKV变电站的相关知识做一个较为系统的简要分析。

1、电气主接线方式方面电气主接线方式在整个系统个有着至关重要的地位，一般有以下三种方式:1）单母线分段接线优点:单母线用分段断路器进行分段，对重要用户有从不同段引出两回馈电线路;由两个电源供电，当一段母线发生故障，分段断路器自动将故障段隔离，保证正常段母线不间断供电，不致使重要用户停电;缺点:当一段母线或母线隔离开关故障或检修时,接在该段母线上的电源和出线，在检修期间必须全部停电;任一回路的断路器检修时,该回路必须停止工作。

2）双母线接线优点:供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断;一组母线故障后，能迅速恢复供电。

其次是调度灵活，各个电源和各个回路负荷可以任意分配到某一组母线上，能灵活地适应电力系统中各种运行方式调度和潮流变化的需要;通过倒换操作可以组成各种运行方式。

最后就是扩建方便，向双母线左右任何方向扩建，均不会影响两组母线的电源盒负荷自由自合分配，在施工中也不会造成原有回路停电。

缺点:接线复杂,设备多,母线故障有短时停电。

3）双母线带旁路母线接线双母线可以带旁路母线，用旁路断路器替代检修中的回路断路器工作，使该回路不致停电。

电力变压器保护装置试验报告
工程单体/继电保护（表号：BDTS2014-2-1）一、铭牌及厂家XX间隔14-1
XX间隔14-2五、程序版本及校验码检查
续模数变换系统校验
XX间隔14-4
续模数变换系统校验
八、逻辑检查及定值校验
（1）差流越限定值检验
试验条件：投差动保护压板，分别在三侧加单相电流，差流越限定值为差动告警定值。

(2)差动速断保护校验
)零序差动保护定值校验
(
(6)复合电压闭锁方向过流定值校验
试验条件：投入对应侧后备保护硬压板和控制字。

高压侧复合电压闭锁方向电流定值校验
(7)零序方向过流保护定值校验
试验条件：投入对应侧零序方向过流保护硬压板和控制字。

续逻辑检查及定值校验
(8)各侧过负荷校验
试验条件：投入各侧过负荷控制字。

(9)公共绕组后备保护
启动风冷功能检查
(10)
试验条件：投入各侧闭锁调压功能控制字。

XX 间隔14-14
九、输出接点检查
十一、结论：符合《继电保护及电网安全自动装置检验规程》(DL/T 995-2016)及产品技术要求，合格。

试验负责人:日期:
审核:日期:。

220KV变压器试验报告工程名称：220KV新建工程安装位置：#4主变试验性质：交接试验环境温度：30℃湿度：58％12 0.217 0.2590.18213 0.315 0.175 0.19914 0.183 0.206 0.27115 0.192 0.227 0.14616 0.182 0.207 0.23517 0.298 0.301 0.173 联结组别测定：YNd11要求值允许偏差小于实际额定分接阻抗百分数的1/10取两数值中的低者允许偏差小于规定电压比的±0.5%试验仪器： NC292抗干扰介损测试仪相别电压值（kV）C（pF）tgδ% A相（47267）10 503.0 0.175 B相（47270）10 505.6 0.232 C相（47271）10 507.3 0.259 O相（451170）10 421.2 0.388试验仪器： NC292抗干扰介损测试仪相别电压值（kV）C（nF）tgδ% 高压-低压及地10 6.171 0.216 低压-高压及地10 10.54 0.163 高低压-地10 13.05 0.190高压-低压10 1.833 0.143试验仪器： TE2060有载分接开关测试仪档位切换05→06相别 A B C过渡电阻8.1Ω8.4Ω8.4Ω过渡时间40.2ms 40.3ms 40.1ms动作波形图七、绕组变形测试：档位切换06→05 相 别 A B C 过渡电阻 8.1Ω 8.3Ω 8.2Ω 过渡时间40.0ms40.8ms40.8ms动作波形图结 论有载开关本体名牌上的过渡电阻为8.5Ω，与实际值得偏差最大为：4.7%＜10%，故波形合格。

试验仪器：NC260变压器绕组变形测试仪测试位置 低压侧 相 别a →bb →cc →a--- 内蒙古通威220KV 变电站 YNd11 LaLb 2018-06-13 17:47:32 --- 内蒙古通威220KV 变电站 YNd11 LbLc 2018-06-13 17:42:31 --- 内蒙古通威220KV 变电站 YNd11 LcLa 2018-06-13 17:45:08--- 内蒙古通威220KV变电站 YNd11 LaLb 2018-06-13 17:47:32--- 内蒙古通威220KV变电站 YNd11 LbLc 2018-06-13 17:42:31--- 内蒙古通威220KV变电站 YNd11 LcLa 2018-06-13 17:45:08相关系数RLF RMF RHF 横比结论纵比结论曲线1~2 3.52 2.65 2.83 一致性很好正常绕组曲线1~3 2.04 1.36 1.83 一致性很好正常绕组曲线2~3 2.07 1.30 1.98 一致性很好正常绕组测试位置高压侧(分接位置：1档)相别O→A O→B O→C--- 内蒙古通威220KV变电站 YNd11 HOHA 2018-06-13 17:01:15--- 内蒙古通威220KV变电站 YNd11 HOHB 2018-06-13 17:04:39--- 内蒙古通威220KV变电站 YNd11 HOHC 2018-06-13 17:13:44--- 内蒙古通威220KV变电站 YNd11 HOHA 2018-06-13 17:01:15--- 内蒙古通威220KV变电站 YNd11 HOHB 2018-06-13 17:04:39--- 内蒙古通威220KV变电站 YNd11 HOHC 2018-06-13 17:13:44 相关系数RLF RMF RHF 横比结论纵比结论曲线4~5 3.53 3.68 2.71 一致性很好正常绕组曲线4~6 2.93 3.12 2.41 一致性很好正常绕组曲线5~6 3.01 3.60 2.64 一致性很好正常绕组相关系数与变压器绕组变形程度的关系（仅供参考）绕组变形程度相关系数R严重变形RLF＜0.6明显变形 1.0＞RLF≥0.6 或 RMF＜0.6轻度变形 2.0＞RLF≥1.0 或 0.6≤RMF＜1.0正常绕组RLF≥2.0 和 RMF≥1.0 和 RHF≥0.6注： RLF为曲线在低频段(1kHz~100kHz)内的相关系数；RMF为曲线在中频段(100kHz~600kHz)内的相关系数；RHF为曲线在高频段(600kHz~1000kHz)内的相关系数。

电网线路参数测试研究介绍摘要: 本文介绍了220kV架空线线路参数测试原理，试验步骤及试验时一些注意事项关键字: 线路参数测试 220kV架空线线路电气试验1 概述输电线路是电力系统的重要组成部分，工频参数则是输电线路重要的特征数据，是电力系统潮流计算、继电保护整定计算和选择电力系统运行方式等工作之前建立电力系统数学模型的必备参数，工频参数的准确性关系到电网的安全稳定运行，因此对新建和新改造的线路在投运前均需进行工频参数的计算和测量，为调度等部门提供准确的数据。

一般应测的参数有直流电阻R，正序阻抗Z1，零序阻抗Z0，正序电容C1，零序电容C0，及双回线路零序互感和线间耦合电容。

除了以上参数外，绝缘电阻及相序核对也是线路参数中不可缺少的测试内容。

2 试验原理及试验步骤2.1 测量线路各相的绝缘电阻及相序核对测量绝缘电阻，是为了检查线路的绝缘状况，以及有无接地或相间短路等缺陷。

一般应在沿线天气良好情况下（不能在雷雨天气）进行测量。

首先将被测线路三相对地短接，以释放线路电容积累的静电荷，从而保证人身和设备安全。

测量时，应拆除三相对地的短路接地线，然后测量各相对地是否还有感应电压，若还有感应电压，应采取消除措施。

测量绝缘电阻时，应确知线路上无人工作，并得到现场指挥允许工作的命令后，如图（2-1）所示将非测量的两相短路接地，用2500V或者5000V兆欧表轮流测量每一相对其他两相及地间的绝缘电阻。

图（2-1）相位核对的方法很多，一般用兆欧表法进行测量，如图（2-2）所示在线路始端接兆欧表的L端，而兆欧表的E端接地，在线路末端逐相接地测量；若兆欧表指示为零，则表示末端接地相与始端测量相同属于一相。

按此方法，定出线路始，末两端的A﹑B﹑C相。

图（2-2）2.2 直流电阻测试测量直流电阻时为了检查输电线路的连接情况和导线质量是否符合要求，根据线路的长度，导线的型号和截面初步估计线路的电阻值，以便选择适当的测量方法。
