管螺纹内外径尺寸对照表

圆柱管螺纹标准尺寸表圆柱管螺纹标准尺寸表1、分的英制管螺纹即1/8 英寸管螺纹,外径是9.729mm,内径是8.567mm,每英寸28 牙,螺距0.907mm。

2、分的英制管螺纹即1/4 英寸管螺纹,外径是13.458mm,内径是11.446mm,每英寸19 牙,螺距1.337mm。

3、分的英制管螺纹即3/8 英制管螺纹,外径是16.663mm,内径是14.951mm,每英寸19 牙,螺距1.337mm。

4、分的英制管螺纹即1/2 英寸管螺纹,外径是20.956mm,内径是18.632mm,每英寸14 牙,螺距1.814mm。

以代号1/2举例：内螺纹表示为Rc 1/2，如果左旋需在后面加上LH，外螺纹表示为R2 1/2。

那么通过此表如何帮助设计师进行管路规格选型以及管螺纹的加工长度是多少？①管路选型如果想要制作R21/2螺纹根据此表1/2对应的大径d为20.955，小径d1为18.631，管路规格至少选择φ21x2才能够制作出螺纹，鉴于加工水平以及安全密封考虑，一般会取值为φ21x3，管路内径为φ15。

同样加工Rc螺纹我们需要保证大径至少大于φ21，加上单边1mm安全值，一般至少为φ23，而内径取值一般为φ18.5。

②管路螺纹长度此时应该参照表中的“外经有效螺纹长度”，按其中规定取值即可。

1/2螺纹一般取值为15mm。

可以发现根据表中基准距离加上装配余量等于有效长度的最小值13.2mm。

我国的管螺纹基本延用国际标准，采用英寸制。

因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。

以前我国只是将管螺纹分两类G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。

现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT 管螺纹标为如NPT1/2。

管螺纹的基本尺寸表英制管螺纹内径外径对照表（换算成公制得对照表）尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48 3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83管螺纹的基本尺寸表（3-29）G1/2 、ZG1/2 、锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 、A型美制螺纹（UNF）常用规格外螺纹内螺纹-4 9/16"-19牙14.28 13.08-6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32-16 1(7/16)''-12 36.51 34.67-20 1(11/16)''-12 42.86 41.02英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.117 7/8 14 1.814 30.201 27.877 1 11 2.309 33.249 30.291 1-1/8 11 2.309 37.897 34.939 1-1/4 11 2.309 41.91 38.952 1-1/2 11 2.309 47.803 44.845 1-3/4 11 2.309 53.746 50.788 2 11 2.309 59.614 56.656 2-1/4 11 2.309 65.71 62.752 2-1/2 11 2.309 75.184 72.226 2-3/4 11 2.309 81.534 78.578 3 11 2.309 87.884 84.926 3-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2。

55°圆锥管螺纹型式和尺寸螺纹代号基本尺寸英寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6.4 R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8.4 R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11.2 R 3/8 3/8＂16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23.75 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85.5 R 4 4＂113.030 2.309 11 111.551 110.072 1.479 0.317 110.5 R 5 5＂138.430 2.309 11 136.951 135.472 1.479 0.317 136 R 6 6＂163.830 2.309 11 162.351 160.872 1.479 0.317 161.555°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15 G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19 G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28 G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂37.897 2.309 11 36.418 34.939 1.479 35 G 1 1/4 1 1/4＂41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 1.479 45 G 1 3/4 1 3/4＂53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57 G 2 1/4 2 1/4＂65.71 2.309 11 64.231 62.752 1.479 63 G 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂81.534 2.309 11 80.055 78.576 1.479 79 G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂93.98 2.309 11 92.501 91.022 1.479 91 G 3 1/2 3 1/2＂100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16＂BSW 1.587 0.423 60 1.315 1.050 0.270 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.90 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.50 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.20 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.70 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.50 1/4＂BSW 6.350 1.270 20 5.537 4.724 0.813 5.10 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.50 3/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.90 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.20 1/2＂BSW 12.700 2.117 12 11.345 9.990 1.355 10.40 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.40 3/4＂BSW 19.051 2.540 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.400 3.175 8 23.368 21.335 2.033 22.00 1 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.50 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.100 4.233 6 35.391 32.680 2.711 33.50 1 5/8＂BSW 41.277 5.080 5 38.024 34.771 3.253 35.50 1 3/4＂BSW 44.452 5.080 5 41.199 37.946 3.253 38.50 1 7/8＂BSW 47.627 5.645 4 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.502 1/4＂BSW 57.152 6.350 4 53.086 49.020 4.066 50.00 2 1/2＂BSW 63.502 6.350 4 59.436 55.370 4.066 56.00 2 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.50 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 68.00 3 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 80.00 3 3/4＂BSW 95.254 8.467 3 89.832 84.410 5.422 85.50 4＂BSW 101.604 8.467 3 96.182 90.760 5.422 92.00 4 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 98.00 4 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.990 5.657 104.20 4 3/4＂BSW 120.665 9.237 2 3/4 114.740 108.625 5.915 110.00 5＂BSW 127.005 9.237 2 3/4 121.090 115.176 5.915 116.50 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.50 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.50 5 3/4＂BSW 146.055 10.160 2 1/2 139.549 133.043 6.506 134.50 6＂BSW 152.406 10.160 2 1/2 145.900 139.394 6.506 141.00英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 4.763 0.794 32 4.255 3.747 0.508 4.00 7/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.60 1/4 BSF 6.350 0.977 26 5.725 5.100 0.625 5.30 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.10 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.80 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.30 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.70 1/2 BSF 12.700 1.588 16 11.684 10.668 1.017 11.10 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.70 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 14.00 11/16 BSF 17.463 1.814 14 16.300 15.137 1.162 15.50 3/4 BSF 19.050 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1 BSF 25.400 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.501 1/4 BSF 31.750 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.50 1 1/2 BSF 38.100 3.175 8 36.068 34.036 2.033 34.50 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 38.001 3/4 BSF 44.450 3.629 7 42.126 39.802 2.324 40.502 BSF 50.800 3.629 7 48.476 46.152 2.324 47.00 2 1/4 BSF 57.150 4.234 6 54.440 51.730 2.711 53.00 2 1/2 BSF 63.500 4.234 6 60.790 58.080 2.711 59.002 3/4 BSF 69.850 4.234 6 67.140 64.430 2.711 -3 BSF 76.200 5.08 5 72.946 69.692 3.253 - 3 1/4 BSF 82.550 5.085 79.296 76.042 3.253 - 3 1/2 BSF 88.900 5.645 4 1/2 85.285 81.670 3.614 -3 3/4 BSF 95.250 5.645 4 1/2 91.635 88.020 3.614 -4 BSF 101.600 5.645 4 1/2 97.985 94.370 3.614 - 4 1/4 BSF 107.950 6.35 4 103.886 99.822 4.066 -。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管
一般国内管螺纹用英制惠氏螺纹（55°），欧洲日本台湾均使用惠氏螺纹，比美制（60°）管螺纹牙浅，增强了螺纹及管的强度。

管螺纹内外径尺寸对照表管螺纹内外径尺寸对照表是在机械加工、制造和安装方面常见的工具。

该表列出了一系列标准外螺纹管的内径和外径的尺寸，供用户参考和比较。

以下是管螺纹内外径尺寸对照表的详细信息：管螺纹内外径尺寸对照表管螺纹名称内径尺寸3/8英寸内螺纹管(thread) 5/16英寸1/2英寸内螺纹管(thread) 7/16英寸5/8英寸内螺纹管(thread) 1/2英寸3/4英寸内螺纹管(thread) 5/8英寸7/8英寸内螺纹管(thread) 3/4英寸1英寸内螺纹管(thread) 7/8英寸1-1/4英寸内螺纹管(thread) 1-1/8英寸1-1/2英寸内螺纹管(thread) 1-3/8英寸2英寸内螺纹管(thread) 1-3/4英寸2-1/2英寸内螺纹管(thread) 2-1/4英寸3英寸内螺纹管(thread) 2-5/8英寸4英寸内螺纹管(thread) 3-5/8英寸管螺纹名称外径尺寸3/8英寸内螺纹管(thread) 5/8英寸1/2英寸内螺纹管(thread) 3/4英寸5/8英寸内螺纹管(thread) 7/8英寸3/4英寸内螺纹管(thread) 1-1/16英寸7/8英寸内螺纹管(thread) 1-3/16英寸1英寸内螺纹管(thread) 1-3/8英寸1-1/4英寸内螺纹管(thread) 1-11/16英寸1-1/2英寸内螺纹管(thread) 1-15/16英寸2英寸内螺纹管(thread) 2-7/16英寸2-1/2英寸内螺纹管(thread) 2-15/16英寸3英寸内螺纹管(thread) 3-1/2英寸4英寸内螺纹管(thread) 4-1/2英寸管螺纹内外径尺寸对照表的使用可以帮助用户在选择管螺纹规格时更加方便和准确。

用户可以根据具体需求来选择合适的内外径尺寸，从而避免管螺纹规格不符造成的错误。

此外，在加工和制造过程中，根据这些尺寸可以对管螺纹的制造和加工进行控制和检验，确保管螺纹质量符合标准要求，能够满足使用需求。

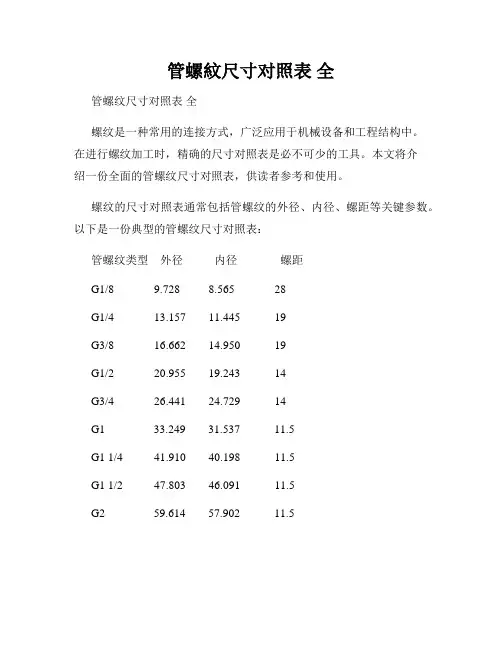

管螺紋尺寸对照表全管螺纹尺寸对照表全螺纹是一种常用的连接方式，广泛应用于机械设备和工程结构中。

在进行螺纹加工时，精确的尺寸对照表是必不可少的工具。

本文将介绍一份全面的管螺纹尺寸对照表，供读者参考和使用。

螺纹的尺寸对照表通常包括管螺纹的外径、内径、螺距等关键参数。

以下是一份典型的管螺纹尺寸对照表：管螺纹类型外径内径螺距G1/8 9.728 8.565 28G1/4 13.157 11.445 19G3/8 16.662 14.950 19G1/2 20.955 19.243 14G3/4 26.441 24.729 14G1 33.249 31.537 11.5G1 1/4 41.910 40.198 11.5G1 1/2 47.803 46.091 11.5G2 59.614 57.902 11.5上述管螺纹尺寸对照表中的单位为毫米。

管螺纹的外径指的是螺纹的最大直径，内径指的是螺纹的最小直径，螺距则表示每个螺纹之间的距离。

在实际应用中，选择适当的螺纹尺寸对照表非常重要。

首先，要根据具体的需求和要求选择合适的管螺纹类型。

不同的尺寸对应不同的连接需求，因此需要根据具体情况来确定。

其次，要正确理解和使用尺寸对照表中的参数。

对于外径、内径和螺距等参数，都需要准确理解其含义，并进行对应的测量和加工。

最后，还需要根据实际需求进行验证和检查，以确保螺纹的质量和连接的性能。

除了上述管螺纹尺寸对照表外，还有其他不同标准和类型的螺纹，如英制螺纹、公制螺纹等。

各个标准和类型的螺纹都有相应的尺寸对照表，读者可以根据具体需求进行选择和使用。

总结一下，管螺纹尺寸对照表是进行螺纹加工和连接的重要参考工具。

本文介绍了一份全面的管螺纹尺寸对照表，读者可以根据具体需求选择适当的螺纹类型和尺寸进行使用。

在实际应用中，还需要正确理解和使用尺寸对照表中的参数，并进行验证和检查，以确保螺纹连接的质量和性能。

希望本文对读者在管螺纹加工中的工作有所帮助。
