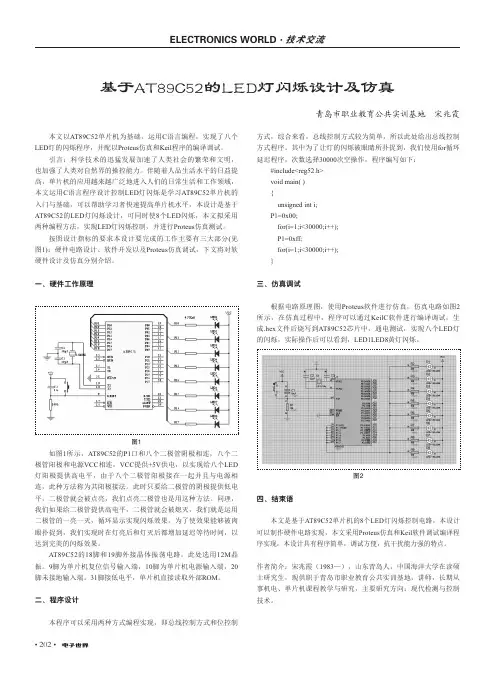

单片机指令编程实例LED闪烁程序设计

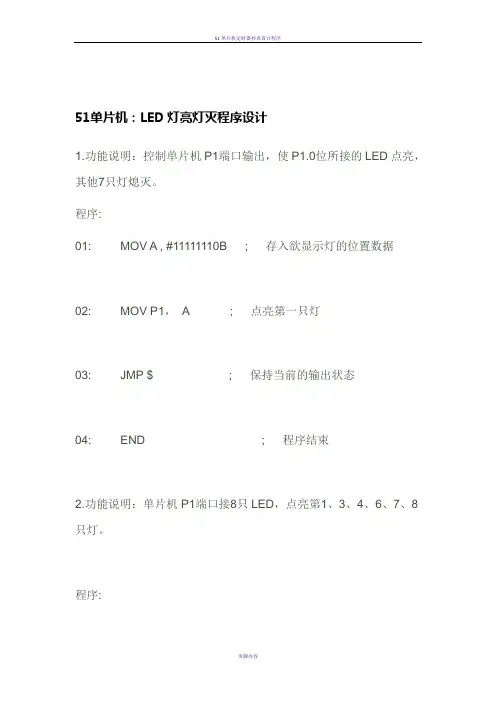

51单片机：LED灯亮灯灭程序设计1.功能说明：控制单片机P1端口输出，使P1.0位所接的LED点亮，其他7只灯熄灭。

程序:01: MOV A , #11111110B ; 存入欲显示灯的位置数据02: MOV P1，A ; 点亮第一只灯03: JMP $ ; 保持当前的输出状态04: END ; 程序结束2.功能说明：单片机P1端口接8只LED，点亮第1、3、4、6、7、8只灯。

程序:01：START: MOV A , #00010010B ; 存入欲显示灯的位置数据02：MOV P1，A ; 点亮灯03：JMP START ; 重新设定显示值04：END ; 程序结束3.功能说明：单片机P1端口接8只LED，每次点亮一只，向左移动点亮，重复循环。

程序:01：START: MOV R0, #8 ；设左移8次02：MOV A, #11111110B ；存入开始点亮灯位置03：LOOP: MOV P1, A ；传送到P1并输出04：RL A ；左移一位05：DJNZ R0, LOOP ；判断移动次数06：JMP START ；重新设定显示值07：END ；程序结束4.功能说明：单片机P1端口接8只LED，每次点亮一只，向右移动点亮，重复循环。

程序:01：START: MOV R0, #8 ；设右移8次02：MOV A, #01111111B ；存入开始点亮灯位置03: LOOP: MOV P1, A ；传送到P1并输出04: ACALL DELAY ；调延时子程序05: RR A ；右移一位06: DJNZ R0, LOOP ；判断移动次数07: JMP START ；重新设定显示值08: DELAY: MOV R5,#50 ；09：DLY1: MOV R6,#100 ；10: DLY2: MOV R7,#100 ；11: DJNZ R7,$ ；12: DJNZ R6,DLY2 ；13: DJNZ R5,DLY1 ；14: RET ；子程序返回15：END ；程序结束5.功能说明：单片机P1端口接8只LED，每次点亮一只，先把右边的第一只点亮，0.5秒后点亮右数的第二只灯，第一只熄灭，再过0.5秒点亮右数的第三只灯，第二只熄灭，…亮灯按此顺序由右向左移动。

51单片机：LED灯亮灯灭程序设计1.功能说明：控制单片机P1端口输出，使P1.0位所接的LED点亮，其他7只灯熄灭。

程序:01: MOV A , #11111110B ; 存入欲显示灯的位置数据02: MOV P1， A ; 点亮第一只灯03: JMP $ ; 保持当前的输出状态04: END ; 程序结束2.功能说明：单片机P1端口接8只LED，点亮第1、3、4、6、7、8只灯。

程序:01：START: MOV A , #00010010B ; 存入欲显示灯的位置数据02： MOV P1， A ; 点亮灯03： JMP START ; 重新设定显示值04： END ; 程序结束3.功能说明：单片机P1端口接8只LED，每次点亮一只，向左移动点亮，重复循环。

程序:01： START: MOV R0, #8 ；设左移8次02： MOV A, #11111110B ；存入开始点亮灯位置03： LOOP: MOV P1, A ；传送到P1并输出04： RL A ；左移一位05： DJNZ R0, LOOP ；判断移动次数06： JMP START ；重新设定显示值07： END ；程序结束4.功能说明：单片机P1端口接8只LED，每次点亮一只，向右移动点亮，重复循环。

程序:01： START: MOV R0, #8 ；设右移8次02： MOV A, #01111111B ；存入开始点亮灯位置03: LOOP: MOV P1, A ；传送到P1并输出04: ACALL DELAY ；调延时子程序05: RR A ；右移一位06: DJNZ R0, LOOP ；判断移动次数07: JMP START ；重新设定显示值08: DELAY: MOV R5,#50 ；09： DLY1: MOV R6,#100 ；10: DLY2: MOV R7,#100 ；11: DJNZ R7,$ ；12: DJNZ R6,DLY2 ；13: DJNZ R5,DLY1 ；14: RET ；子程序返回15： END ；程序结束5.功能说明：单片机P1端口接8只LED，每次点亮一只，先把右边的第一只点亮，0.5秒后点亮右数的第二只灯，第一只熄灭，再过0.5秒点亮右数的第三只灯，第二只熄灭，…亮灯按此顺序由右向左移动。

1例子1第二个灯亮#include<reg52.h>void main(){P1=0xfd;}#include<reg52.h>Sbit D1=P1^0；Void main(){D1=0}注意：稍微改程序时需重新hex化例子2第一个灯亮#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。

}例子3第一个灯亮#include<reg52.h> //52单片机头文件void main() //主函数{P1=0xfe; //将单片机P1口的8个口由高到低分别赋值为11111110 while(1); //程序停止在这里，在后面会讲到为什么这样写。

}2例子1第三个灯闪烁fir循环#include<reg52.h>sbit D2=P1^2;unsigned int a;void main(){D2=0;for(a=0;a<=10000;a++){};D2=1;for(a=0;a<=10000;a++){};}例子2第三个闪烁while循环#include<reg52.h>sbit D2=P1^2;unsigned int a;void main(){a=5000;D2=0;while(a--);a=5000;D2=1;while(a--);}2.#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{unsigned int i; //定义一个int型变量while(1){i=50000; //变量赋初值为50000led1=0; //点亮灯while(i--); //延时i=50000;led1=1; //熄灭灯while(i--);}}3例子1 3 5 7灯同时亮#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明sbit led3=P1^2; //单片机管脚位声明sbit led5=P1^4; //单片机管脚位声明sbit led7=P1^6; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零led3=0; //将单片机P1.2口清零led5=0; //将单片机P1.4口清零led7=0; //将单片机P1.6口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。

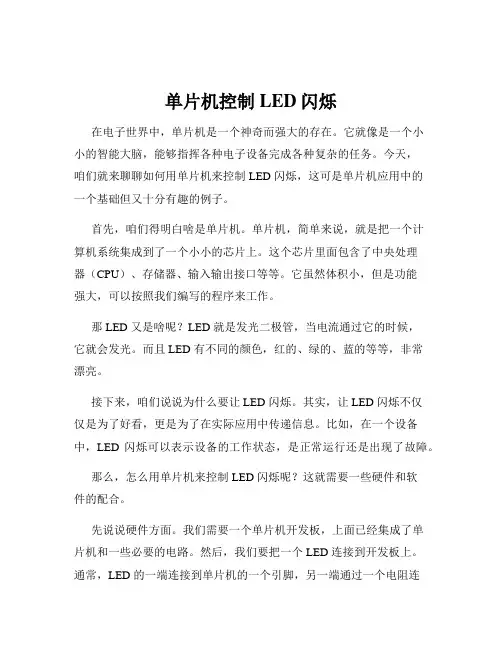

单片机控制LED闪烁在电子世界中，单片机是一个神奇而强大的存在。

它就像是一个小小的智能大脑，能够指挥各种电子设备完成各种复杂的任务。

今天，咱们就来聊聊如何用单片机来控制 LED 闪烁，这可是单片机应用中的一个基础但又十分有趣的例子。

首先，咱们得明白啥是单片机。

单片机，简单来说，就是把一个计算机系统集成到了一个小小的芯片上。

这个芯片里面包含了中央处理器（CPU）、存储器、输入输出接口等等。

它虽然体积小，但是功能强大，可以按照我们编写的程序来工作。

那 LED 又是啥呢？LED 就是发光二极管，当电流通过它的时候，它就会发光。

而且 LED 有不同的颜色，红的、绿的、蓝的等等，非常漂亮。

接下来，咱们说说为什么要让 LED 闪烁。

其实，让 LED 闪烁不仅仅是为了好看，更是为了在实际应用中传递信息。

比如，在一个设备中，LED 闪烁可以表示设备的工作状态，是正常运行还是出现了故障。

那么，怎么用单片机来控制 LED 闪烁呢？这就需要一些硬件和软件的配合。

先说说硬件方面。

我们需要一个单片机开发板，上面已经集成了单片机和一些必要的电路。

然后，我们要把一个 LED 连接到开发板上。

通常，LED 的一端连接到单片机的一个引脚，另一端通过一个电阻连接到电源的负极。

这个电阻很重要，它可以限制电流，防止 LED 被烧坏。

硬件准备好了，接下来就是软件部分。

我们需要用一种编程语言来编写控制单片机的程序。

常见的单片机编程语言有C 语言和汇编语言。

对于初学者来说，C 语言可能更容易理解和掌握。

在编写程序的时候，我们首先要设置单片机的引脚为输出模式，因为我们要让这个引脚来控制 LED 的亮灭。

然后，我们就可以通过不断地改变引脚的输出电平，来实现 LED 的闪烁。

比如说，我们可以先让引脚输出高电平，这样LED 就亮了。

然后，等待一段时间，再让引脚输出低电平，LED 就灭了。

这样不断地重复，LED 就会闪烁起来。

为了实现等待一段时间，我们可以使用单片机中的定时器。

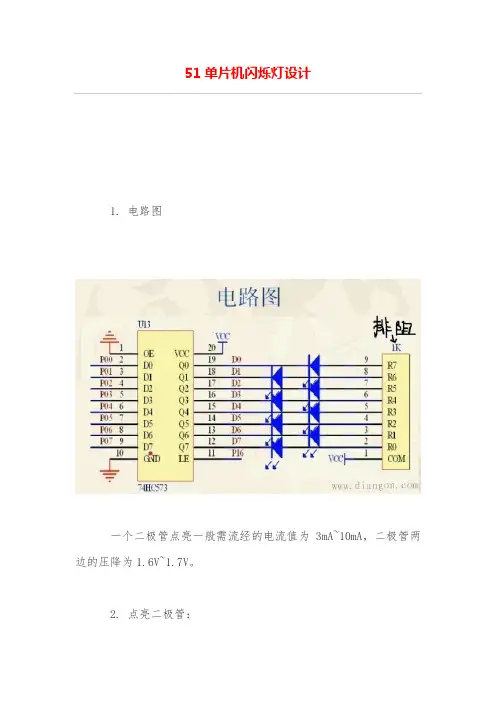

51单片机闪烁灯设计
1. 电路图
一个二极管点亮一般需流经的电流值为3mA~10mA，二极管两边的压降为1.6V~1.7V。

2. 点亮二极管：
（1）位操作： sbit led0=P0 ; led0=0；//单个位的赋值
（2）总线操作： P0=0xfe；//11111110 整个8位引脚一起赋值
3. 软件仿真：
点工具栏上d图标，双击某行即设置断点；若要用软件仿真查看一条语句的执行时间，一定要在Options for target -》target-》Xtal（MHz）中将晶振频率设成与单片机的频率相同。

（机器周期=12*晶振周期=12*系统时钟周期，晶振频率越高，单片机执行速度越快，11.0592M的频率一般用于单片机与单片机或主机的串口通信）
4. 51单片机31脚EA，接高电平时，从片内存储器中读取指令执行；低电平时，读片外存储器。

5. 51单片机中P1、P2、P3都有上拉电阻，而P0没有，所以，要想使P0作为正常I/O口使用时，需加上拉电阻（如排阻）。

6. 有些编译程序编译完了之后，会自动将你写的程序进行无限循环，若想让程序停在某个语句之后，则在该语句后面加“while
（1）；”即可。

7. #include 有用于移位的函数_crol（k，1） /*假设k为11111110，函数执行后k为11111101*/。

8. 51单片机上电后，默认的I/O口状态是高电平。

stm32单片机设计定时器中断实现1s的led灯闪烁知识应用要实现1s的LED灯闪烁，可以使用STM32单片机的定时器中断来控制LED的开关。

以下是实现的步骤：1. 配置定时器：选择一个定时器（如TIM2）并设置适当的预分频和计数值，以实现1s的定时周期。

2. 配置中断：使能定时器中断，并将中断优先级设置为适当的值（较高优先级）。

3. 初始化LED引脚：将LED引脚设置为输出，并初始化为高电平（LED关闭）。

4. 编写中断处理程序：在中断处理程序（如TIM2_IRQHandler）中，切换LED引脚的状态。

例如，如果LED引脚当前为高电平，则将其设置为低电平，反之亦然。

5. 启动定时器：启动定时器以开始定时。

整个步骤如下所示的代码示例：```c#include "stm32fxx.h"void TIM2_IRQHandler(void){if(TIM2->SR & TIM_SR_UIF){TIM2->SR &= ~TIM_SR_UIF; // 清除中断标志位// 切换LED引脚状态if(GPIOC->ODR & GPIO_ODR_ODR0)GPIOC->ODR &= ~GPIO_ODR_ODR0; // 关闭LEDelseGPIOC->ODR |= GPIO_ODR_ODR0; // 打开LED}}int main(){// 初始化LED引脚RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN; // 使能GPIOC时钟GPIOC->MODER |= GPIO_MODER_MODER0_0; // 将PC0设置为输出模式GPIOC->OSPEEDR |= GPIO_OSPEEDR_OSPEED0; // 设置PC0输出速度// 配置定时器RCC->APB1ENR |= RCC_APB1ENR_TIM2EN; // 使能TIM2时钟TIM2->PSC = 8399; // 将预分频设置为8400-1，得到10kHz 的计数频率TIM2->ARR = 9999; // 将计数值设置为10000-1，得到1s的定时周期// 配置中断TIM2->DIER |= TIM_DIER_UIE; // 使能更新中断NVIC_EnableIRQ(TIM2_IRQn); // 使能TIM2中断NVIC_SetPriority(TIM2_IRQn, 0); // 设置TIM2中断优先级为最高// 启动定时器TIM2->CR1 |= TIM_CR1_CEN; // 启动TIM2定时器while(1){// 程序主循环}return 0;}```以上代码使用了TIM2定时器和PC0引脚作为LED灯的控制。

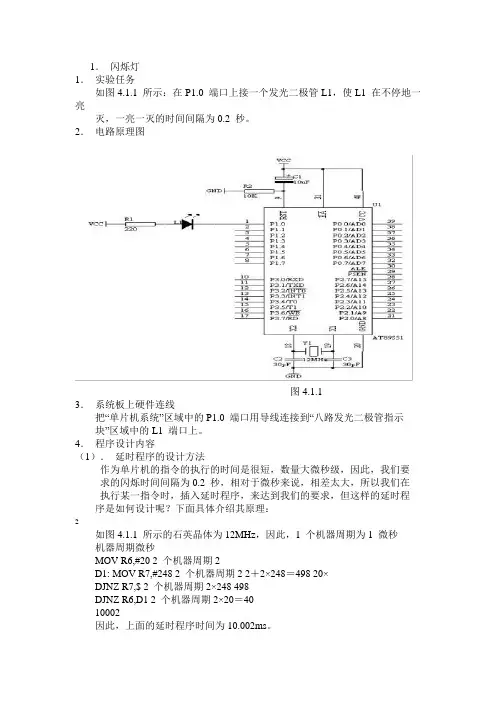

1．闪烁灯1．实验任务如图4.1.1 所示：在P1.0 端口上接一个发光二极管L1，使L1 在不停地一亮灭，一亮一灭的时间间隔为0.2 秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0 端口用导线连接到“八路发光二极管指示块”区域中的L1 端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：2如图4.1.1 所示的石英晶体为12MHz，因此，1 个机器周期为1 微秒机器周期微秒MOV R6,#20 2 个机器周期2D1: MOV R7,#248 2 个机器周期2 2＋2×248＝498 20×DJNZ R7,$ 2 个机器周期2×248 498DJNZ R6,D1 2 个机器周期2×20＝4010002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248 时，延时5ms，R6＝20、R7＝248 时，延时10ms,以此为基本的计时单位。

如本实验要求0.2 秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1 所示，当P1.0 端口输出高电平，即P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管L1 熄灭；当P1.0 端口输出低电平，即P1.0＝0 时，发光二极管L1 亮；我们可以使用SETB P1.0 指令使P1.0端口输出高电平，使用CLR P1.0 指令使P1.0 端口输出低电平。

at89c51led闪烁实验汇编语言1. 简介at89c51是一种经典的单片机芯片，被广泛应用于各种嵌入式系统中。

其中，led闪烁实验是单片机入门的必备实验之一，通过这个实验可以初步了解单片机的基本工作原理和汇编语言的编程方法。

2. 实验原理在at89c51单片机中，led是一种常用的输出设备，可以通过控制引脚的高低电平来实现闪烁效果。

通过学习汇编语言的编程方法，我们可以编写程序控制led引脚的状态，从而实现led的闪烁操作。

3. 实验步骤第一步：搭建硬件实验评台，将at89c51单片机与led灯连接。

第二步：编写汇编语言程序，通过设置端口的高低电平来实现led的闪烁效果。

第三步：将编写好的程序下载到at89c51单片机中，进行调试和验证。

4. 实验代码下面是一个简单的at89c51led闪烁实验的汇编语言程序：```assemblyorg 0h ; 程序从位置区域0开始执行mov P1, #0FFh ; 设置P1端口为输出loop:mov P1, #00h ; 将P1端口输出低电平acall delay ; 调用延时程序mov P1, #0FFh ; 将P1端口输出高电平acall delay ; 调用延时程序sjmp loop ; 无条件跳转至loop标号处delay:mov R1, #0Ah ; 设置延时计数值delay1:mov R2, #0FFh ; 设置内部计数值delay2:djnz R2, delay2 ; 内部计数减1djnz R1, delay1 ; 延时计数减1ret ; 返回end ; 程序结束```在这个程序中，我们首先设置P1端口为输出，并在一个循环中不断地将P1端口输出高低电平，通过调用延时程序来实现led的闪烁效果。

5. 实验总结通过这个实验，我们初步了解了at89c51单片机的基本工作原理和汇编语言的编程方法。

在以后的学习中，我们可以通过不断地深入实践和学习，掌握更多单片机和汇编语言的知识，从而实现更加复杂的功能和应用。

闪烁LED灯的设计本设计的闪烁小灯控制器，可使小灯轮流点亮、逐个点亮、间隔闪亮。

如果要控制交流彩灯，可在P1端口加接继电器或可控硅接口电路。

本设计可应用在广告彩灯控制器和舞台灯光控制器等领域。

一、系统硬件电路的设计图1为闪烁小灯控制器的电路原理图，其中：单片机采用AT89C2051，P1口作LED发光管输出控制用，P3.0-P3.2口为闪烁方式控制开关K1、K2、K3按键接口，P3.3口的按键作备用，限流电阻为510Ω，发光管工作电流约10mA，采用12MHz晶振。

图1 闪烁小灯电路原理图二、系统主要程序的设计1、主程序通过扫描P3.0-P3.2口，判断是否有按键按下，然后在20H内存单元的低3位的对应位置1标志，确定应执行的闪烁功能。

当20H.0为1时，发光管轮流点亮；当20H.1为1时，发光管逐点点亮；当20H.2为1时，发光管间隔闪亮。

在主程序对20H的低3位进行位值判定后，转入相应的闪烁控制程序。

上电初始化时，对20H的最低位置1，系统进入轮流点亮方式。

主程序流程图如图2所示。

2、键扫描子程序因按键较少，采用直接端口扫描键开关，用软件延时消抖确认后，对20H 内存单元相应的位置1，并把其余位清0。

图2 主程序流程图3、闪烁控制程序闪烁控制程序用来控制P1口的发光管发光变化方式，其中：执行功能程序0（FUN0）时的P1口输出值变化为11111110→延时→11111101→延时→11111011→延时→11110111→延时→11101111→延时→11011111→延时→10111111→延时→01111111→延时→结束转主程序。

执行功能程序1（FUN1）时的P1口输出变化为11111110→延时→11111100→延时→11111000→延时→11110000→延时→11100000→延时→11000000→延时→10000000→延时→00000000→延时→结束转主程序。

执行功能程序2（FUN2）时的P1口输出变化为10101010→延时→01010101→延时→结束转主程序。
