单片机 C语言闪烁灯

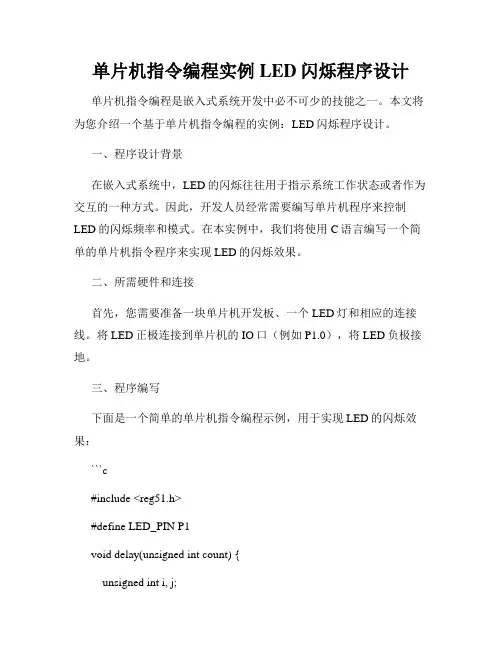

单片机指令编程实例LED闪烁程序设计单片机指令编程是嵌入式系统开发中必不可少的技能之一。

本文将为您介绍一个基于单片机指令编程的实例：LED闪烁程序设计。

一、程序设计背景在嵌入式系统中，LED的闪烁往往用于指示系统工作状态或者作为交互的一种方式。

因此，开发人员经常需要编写单片机程序来控制LED的闪烁频率和模式。

在本实例中，我们将使用C语言编写一个简单的单片机指令程序来实现LED的闪烁效果。

二、所需硬件和连接首先，您需要准备一块单片机开发板、一个LED灯和相应的连接线。

将LED正极连接到单片机的IO口（例如P1.0），将LED负极接地。

三、程序编写下面是一个简单的单片机指令编程示例，用于实现LED的闪烁效果：```c#include <reg51.h>#define LED_PIN P1void delay(unsigned int count) {unsigned int i, j;for (i = 0; i < count; i++) {for (j = 0; j < 500; j++);}}void main() {while (1) {LED_PIN = 0xFF; // LED亮delay(1000); // 延时1秒LED_PIN = 0x00; // LED灭delay(1000); // 延时1秒}}```四、程序说明该程序使用了51系列单片机的头文件reg51.h，定义了LED_PIN为P1口（可根据实际情况修改）。

接着，定义了一个延时函数delay，用于控制闪烁频率。

在主函数main中，通过循环控制LED的闪烁状态，使用赋值操作将LED_PIN设为0xFF（全灭）或0x00（全亮），并在每次状态改变后延时1秒。

五、烧录程序完成程序编写后，将生成的hex文件通过烧录器烧录到单片机中。

六、调试与验证将单片机开发板连接电源，观察LED是否按照预期的频率闪烁。

如果闪烁频率不符合预期，可以通过调整delay函数中的延时参数来进行调试。

单片机发光管闪烁和流水灯的操作1、闪烁：尝试让第一个发光管闪烁程序如下：#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{unsigned int i; //定义一个int型变量while(1){i=50000; //变量赋初值为50000led1=0; //点亮灯while(i--); //延时i=50000;led1=1; //熄灭灯while(i--);}}2、流水灯程序如下：#include<reg52.h> //52单片机头文件void main() //主函数{unsigned int i; //定义一个int型变量while(1){i=50000; //变量赋初值为50000P1=0xfe; //点亮第一个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xfd; //点亮第二个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xfb; //点亮第三个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xf7; //点亮第四个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xef; //点亮第五个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xdf; //点亮第六个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0xbf; //点亮第七个灯while(i--); //延时i=50000; //变量赋初值为50000P1=0x7f; //点亮第八个灯while(i--); //延时}}。

单片机c语言闪烁灯程序1．闪烁灯1．实验任务如图4.1.1 所示：在P1.0 端口上接一个发光二极管L1，使L1 在不停地一亮灭，一亮一灭的时间间隔为0.2 秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0 端口用导线连接到“八路发光二极管指示块”区域中的L1 端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：2如图4.1.1 所示的石英晶体为12MHz，因此，1 个机器周期为1 微秒机器周期微秒MOV R6,#20 2 个机器周期2D1: MOV R7,#248 2 个机器周期2 2＋2×248＝498 20×DJNZ R7,$ 2 个机器周期2×248 498DJNZ R6,D1 2 个机器周期2×20＝4010002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248 时，延时5ms，R6＝20、R7＝248 时，延时10ms,以此为基本的计时单位。

如本实验要求0.2 秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1 所示，当P1.0 端口输出高电平，即P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管L1 熄灭；当P1.0 端口输出低电平，即P1.0＝0 时，发光二极管L1 亮；我们可以使用SETB P1.0 指令使P1.0端口输出高电平，使用CLR P1.0 指令使P1.0 端口输出低电平。

51单片机汇编语言及C语言经典实例汇编语言是一种用来编写计算机指令的低级语言，它与机器语言十分接近，可以直接控制计算机硬件。

而C语言是一种高级程序设计语言，它具有结构化编程和模块化设计的特点。

本文将介绍51单片机汇编语言和C语言的经典实例，并进行详细解析。

一、LED指示灯的闪烁我们首先来看一个经典的51单片机汇编语言的实例——LED指示灯的闪烁。

我们可以通过控制单片机的IO口来实现LED的闪烁效果。

以下是汇编语言的代码：```assemblyORG 0 ; 程序起始地址MOV P1, #0; 将 P1 置为0，熄灭LEDLJMP $ ; 无限循环```以上代码使用了51单片机的MOV指令和LJMP指令。

MOV指令用来将一个立即数（这里是0）存储到寄存器P1中，控制对应的I/O口输出低电平，从而熄灭LED。

而LJMP指令则是无条件跳转指令，将程序跳转到当前地址处，实现了无限循环的效果。

对应的C语言代码如下：```c#include <reg51.h>void main() {P1 = 0; // 将 P1 置为0，熄灭LEDwhile(1); // 无限循环}```以上代码使用了reg51.h头文件，该头文件提供了对51单片机内部寄存器和外设的访问。

通过将P1赋值为0，控制IO口输出低电平，实现了熄灭LED的效果。

while(1)是一个无限循环，使得程序一直停留在这个循环中。

二、数码管的动态显示接下来我们介绍51单片机汇编语言和C语言实现数码管动态显示的经典实例。

数码管动态显示是通过控制多个IO口的高低电平来控制数码管显示不同的数字。

以下是汇编语言的代码：```assemblyORG 0 ; 程序起始地址MOV A, #0FH ; 设置数码管全亮，A存储数码管控制位MOV P2, A ; 将 A 的值存储到 P2，控制数码管的数码控制位DELAY: ; 延时循环MOV R7, #0FFH ; 设置延时计数值LOOP1: ; 内层循环MOV R6, #0FFH ; 设置延时计数值LOOP2: ; 内部延时循环DJNZ R6, LOOP2 ; 延时计数减1并判断是否为0，不为0则继续循环DJNZ R7, LOOP1 ; 延时计数减1并判断是否为0，不为0则继续循环DJNZ A, DELAY ; A减1并判断是否为0，不为0则继续循环JMP DELAY ; 无限循环，实现动态显示```以上代码中，我们通过MOV指令来将一个立即数（0x0F）存储到寄存器A中，控制数码管显示0-9的数字。

51单片机C语言编程100例单片机c语言编程单片机是一种常用于嵌入式系统的微型计算机，可以根据预设的程序来执行指令。

而C语言是一种高级编程语言，具有较强的可读性和可移植性。

在单片机编程中，C语言是常用的编程语言之一。

本文将介绍51单片机C语言编程中的100个实例，帮助读者了解单片机编程的基本概念和技巧。

1. LED灯闪烁这是一个简单的实例，用于让LED灯交替闪烁。

在C语言中，可以使用宏定义和循环语句来实现：```c#include <reg52.h>#define LED P1void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){while (1) //循环执行{LED = 0xFF; //LED灯亮delay(1000); //延时1秒LED = 0x00; //LED灯灭delay(1000); //延时1秒}}```2. 数码管显示这个实例演示了如何使用数码管进行数字显示。

在C语言中，可以通过控制IO口状态来实现：```c#include <reg52.h>#define LED P0unsigned char code digit[] ={ //数码管显示值表0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){unsigned int i;while (1) //循环执行{for(i=0;i<10;i++){LED = digit[i]; //显示数字delay(1000); //延时1秒}}```3. 蜂鸣器发声这个实例展示了如何使用蜂鸣器进行声音发声。

用c语言编写点灯程序以用C语言编写点灯程序为标题的文章一、引言C语言作为一种通用性较强的编程语言，广泛应用于嵌入式系统和底层开发中。

本文将介绍如何使用C语言编写一个简单的点灯程序，通过控制硬件来实现灯的亮灭。

二、程序设计思路本程序的设计思路是通过控制单片机的IO口控制LED灯的亮灭。

下面将详细介绍实现的步骤。

1. 初始化引脚在程序开始时，需要初始化引脚，将控制LED灯的IO口设置为输出模式。

2. 点亮LED灯通过控制IO口输出高电平来点亮LED灯。

可以使用C语言中的赋值语句，将高电平的值写入IO口。

3. 熄灭LED灯通过控制IO口输出低电平来熄灭LED灯。

同样可以使用C语言中的赋值语句，将低电平的值写入IO口。

4. 控制灯的亮灭状态可以使用循环语句，通过不断地点亮和熄灭LED灯，来实现灯的闪烁效果。

循环语句可以使用C语言中的for、while或do-while语句。

5. 延时函数为了使灯的闪烁效果更加明显，可以在点亮和熄灭LED灯之间加入适当的延时函数。

延时函数可以使用C语言中的循环语句和计数器来实现。

三、编写代码根据上述的设计思路，可以编写如下的C语言代码：```c#include <stdio.h>#include <unistd.h>#define LED_PIN 18 // 定义LED灯的控制引脚号int main() {// 初始化引脚pinMode(LED_PIN, OUTPUT);// 控制灯的亮灭状态while(1) {// 点亮LED灯digitalWrite(LED_PIN, HIGH);// 延时一段时间usleep(500000); // 延时500ms// 熄灭LED灯digitalWrite(LED_PIN, LOW);// 延时一段时间usleep(500000); // 延时500ms}return 0;}```四、编译和运行将上述代码保存为一个.c文件，使用C语言编译器进行编译。
