桥门式起重机安装改造重大维修施工自检记录样本

编号：
桥门式起重机安装改造重大修理
自检（验收）记录
施工类别：□新装□改造□移装□重大修理使用单位：
设备类别：□桥式起重机□门式起重机
设备品种：
设备型号：
设备代码：
自检日期：
施工单位名称：
填写说明
1．本记录依据《起重机械安装改造重大修理监督检验规则》（TSG Q7016-2016）编制，适用于桥门式起重机械的安装改造和重大修理过程的施工单位自检
（验收）。

2．本记录一律采用签字笔或蓝、黑墨水笔填写。

3．检查结果栏填写内容如下要求：
（1）自检合格项填写“√”；不合格项填写“×”、并说明具体情况；无此项填“/”。

（2）有测试数据的项目应填写实测数据，有需要说明的项目，可用简单文字说明。

（3）填写内容不得随意涂改，当填写出现错误时，应在错误内容上划一横杠，并在错误内容的旁边填写正确内容，改动人应签名，并填写
修改日期。

4．施工单位质检人员应按要求如实填写本记录，并在规定处签名。

5．监检机构监检人员在确认方式栏勾选采用的确认方式。

一、设备基本信息
二、起重机械施工自检记录汇总表
；
三、工作见证索引文件
3.1 技术文件资料
3.2 起重机械安装基础验收合格证明
3.3 附属设施及安全距离检查记录
3.4 部件施工前质量检查记录
3.5部件施工过程与施工后检查记录
3.6 电气设备安装检查记录
3.7 电气保护装置检查记录
3.8 液压系统及司机室检查记录
3.9 安全保护和防护装置检查记录
3.10 性能试验检查记录
四、起重机械安装改造重大修理质量证明书。

记录编号：桥（门）式起重机械安装改造重大维修自检记录使用单位：设备种类：设备品种：设备型号：使用登记证编号：设备代码：自检单位：自检日期：记录编号：注意事项1、本记录适用于桥门式起重机的安装、改造和重大维修。

2、本记录的检验内容、要求、方法、及检测规则均应遵守国家质量监督检验检疫总局制定的相关规定。

3、检验人员应具有检验资格并持证上岗。

检验时应佩带好必要的劳动防护用品。

4、检验用仪器设备应完好并在计量检定期内。

5、现场检验过程中，检验人员应详细记录检测情况及检测结果。

6、凡“合格”内容均划“√”；“不合格’’内容均划“×”并在相应内容位置作标记或在备注栏简要说明；“无此项”内容均划“／”；有数据要求项目如实填写实测数据。

7、原始记录应用钢笔填写，字迹端正清楚。

原始数据更改时应在数据上划二横杠并签上检验员名字和日期，更改后的数据写在原数据的上方。

文字表述更改时应在错误文字上划二横杠并随后书写正确文字，并在横杠处并签上检验员名字和日期，不得随意涂改。

记录编号：起重机械安装改造重大维修自检记录记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：记录编号：检查记录检验员：校核：日期：年月日记录编号：附表1 拱度、挠度测量表说明：当第一次测量值小于0时，应测量第二次，若两次测试结果不一致，则应测第三次，取两次相近值的平均值。

载荷下挠度测试值别附表2附表1 载荷试验测量表附表3 轨道测量记录检验员：校核：日期：年月日。

起重机自检记录————————————————————————————————作者: ————————————————————————————————日期:ﻩ桥(门）式起重机(安装、改造、重大维修）自检记录）使用单位：浙江东南网架股份有限公司施工单位：河南华豫起重集团有限公司设备类别: 桥式起重机设备品种：电动单梁起重机设备型号： LD5t-2５.5m设备代码: 417０４3施工起止日期： 2017年12月1日至12月河南华豫起重集团有限公司安装、改造、维修质量检验报告使用单位浙江东南网架股份有限公司施工类别安装设备名称电动单梁起重机规格、型号LD5ｔ-２5.５ｍ额定起重量5ｔ制造单位河南华豫起重集团有限公司跨度25.5m出厂编号检验结论:合格（检验专用章）日期: 年月日一、轨道及车档序号检查项目及技术标准检查结果结论1 轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10mm；且不应大于吊车梁板厚度的一半3mm 合格2 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用桥式起重机、通用门式起重机和装卸桥不应大于５mm,对于梁式悬挂起重机主应大于3mm。

2ｍm 合格3 当起重机轨道跨度的允许偏差应符合下列要求：起重机轨道跨度≤１0m时，起重机轨道跨度的允许偏差为±3mm;/ /当起重机轨道跨度>1０m时,起重机轨道跨度的允许偏差△Ｓ＝±[３+０.２5(Ｓ－10）],最大不应超过±１５mm。

3ｍm 合格同一截面内两平行轨道的标高相对差，通用桥式起重机、通用门式起重机和装卸桥不应大于１0mｍ;对于梁式悬挂起重机不应大于5ｍｍ。

4mm 合格两平行线轨道的接头位置宜错开,其错开距离不应等于起重机前后车轮的基距。

符合合格4 轨道接头应符合下列要求：当接头采用鱼尾板连接时，轨道接头高低差及侧向借位不应大于１mm,间隙不应大于２ｍm；1mm 合格用垫板支承的方钢轨道，接头外垫板的宽度(沿轨道长度方向)应比其它处增加一倍。

桥、门式起重机检修记录
自检报告
第2页共13页桥、门式起重机检修记录
自检报告
自检报告
第7页共13页
注：1、※为重要项目;2、大车运行出现啃轨现象时，进行3.5和4.1项检验。

桥、门式起重机自检记录
附页
1、上拱度:
跨度40 m
测量结果：主梁1：f1 = 45 mm 主梁2：f2= 46 mm 评价：合格
2、上翘度：
悬臂长L1= 4 m,L2= 0 m ，
测量结果：梁1:fl1= 11 mm,f21= 0 mm，梁2：fl2= 11 mm，fl2= 0 mm 评价：合格
3、静刚度：
载荷重量：100 t（额定起重量80 t)，
试验结果：弹性下挠 3 mm，评价: 合格
4、动载试验：
载荷重量：88 t（额定起重量80 t），
试验结果：永久变形0 mm，弹性下挠18 mm，评价: 合格
5、静载试验：
载荷重量: 100 t（额定起重量80 t），
试验结果：永久变形0 mm，弹性下挠21 mm，评价: 合格。

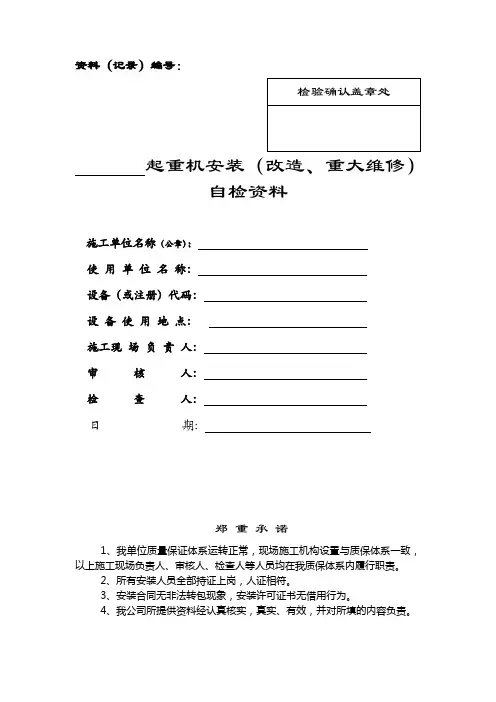

资料（记录）编号：检验确认盖章处起重机安装（改造、重大维修）自检资料施工单位名称（公章）：使用单位名称：设备（或注册）代码：设备使用地点：施工现场负责人：审核人：检查人：日期:郑重承诺1、我单位质量保证体系运转正常，现场施工机构设置与质保体系一致，以上施工现场负责人、审核人、检查人等人员均在我质保体系内履行职责。

2、所有安装人员全部持证上岗，人证相符。

3、安装合同无非法转包现象，安装许可证书无借用行为。

4、我公司所提供资料经认真核实，真实、有效，并对所填的内容负责。

起重机安装改造重大维修自检记录1、部件施工前（开箱）自检记录序号检查项目及其内容自检结果特检所监检确认方式1 1设备选型产品文件、合同约定的起重机械的型号及使用工况是否与现场预期使用情况相符合资料核查22产品技术文件(1)起重机总图、主要受力结构件图、机械传动图和电气、液压系统原理图应齐全3 (2)产品质量合格证明、安装及其使用维护说明应齐全4．(3)型式试验合格证明(按覆盖原则) 应齐全5．(4)制造监督检验证书应齐全63安装单位资格(1)安装改造维修许可证应符合要求7 (2)安装改造重大维修告知书应符合要求8 (3)安装改造维修作业人员的资格证件应符合要求9 4施工作业(工艺)文件是否有经施工单位负责人批准的作业程序、施工质量计划和施工方案等施工作业(工艺)文件105现场施工条件(1)是否有经过施工单位盖章确认的安装基础验收合格证明11 (2)安全距离(起重机外部界限与建筑物、高压线、设备等)和红色障碍灯（按标准设置）应符合要求资料核查/实物检查126部件安装前检验(1)电动机、制动器、吊具、钢丝绳、环连等主要零部件合格证、铭牌应符合要求资料核查13 (2)起重量限制器、起升高度限制器、制动器等安全保护装置合格证、铭牌、型式试验证明应符合要求14 （3）核查主要受力构件主要几何尺寸（主梁拱度、水平旁弯、腹板不平度、支腿垂直度等）的检查记录2、部件施工后B类项目自检记录序号检查项目及其内容自检结果特检所监检确认方式17部件施工过程与施工后检验(1)主梁、吊具横梁等施工现场连接(焊接、螺栓、销轴、铆接等)应按设计或标准要求，且应无松动、紧固可靠资料核查2 (2)施工后主梁拱度、水平旁弯、腹板不平度等主要受力结构件的主要几何尺寸应符合要求主梁拱度： mm水平旁弯: mm腹板不平度: 拉压mm3 (3)钢丝绳及其连接（防松措施）、吊具、滑轮组、卷筒等应符合要求4 (4) 主梁等主要受力构件分段制造现场组装时应进行无损检测，无损检查记录应当包括无损检测报告58 电气与控制系统检验8.1起重机械电气设备及其控制系统的安装应达到构件齐全完整；机械固定应牢固，无松动；传动部分应灵活，无卡阻；绝缘材料应良好，无破损无变质；螺栓、触头、电刷等连接部位，电气连接应可靠，无接触不良。

起重机械安装改造重大维修施工自检记录1. 引言针对起重机械在使用过程中安全事故频繁发生的问题，本公司对其进行了安装改造和重大维修施工，现对自检记录进行汇总和，以期提高起重机械的安全性和稳定性，并严格按照国家有关法律法规和标准进行检测验收，确保在使用过程中不发生任何安全事故。

2. 安装改造记录2.1 起重机械整体设计方案本次起重机械改造是在原有设备的基础上进行的，针对原有设备的不足之处进行了细致的改进。

本次改造主要包括提高起重高度、增加起重吨位以及加强操作平台的承载力等方面。

2.2 设备制造和装配本次改造所使用的设备和零部件均符合国家有关法律法规和标准的要求，经过严格的质量控制和检验后，才进行装配和安装。

在装配和安装的过程中，严格按照设计方案进行操作，确保每个环节的质量和安全。

2.3 安装验收在装配和安装完成后，我们进行了全面的检验和验收。

在验收的过程中，严格按照国家有关法律法规和标准的要求进行检测，确保设备的安全性和稳定性。

3. 重大维修施工记录在维修施工过程中，我们认真执行安全作业规程，严格按照维修方案进行操作，确保每个环节的质量和安全。

3.1 设备维修和更换根据维修方案，我们对各个关键部件进行了全面的检查和维修，并按照要求更换了部分零部件，确保设备的稳定性和安全性。

3.2 维修验收在维修完成后，我们进行了全面的检验和验收。

在验收的过程中，严格按照国家有关法律法规和标准的要求进行检测，确保设备的安全性和稳定性。

4. 自检记录完成起重机械安装改造和重大维修施工后，我们进行了全面的自检工作，确保设备的安全性和稳定性。

4.1 安装改造自检在安装改造完成后，我们进行了全面的自检工作，主要内容包括设备的外观、电气系统、传动系统、液压系统、机械部件等方面的检测。

4.2 重大维修施工自检在重大维修施工完成后，我们进行了全面的自检工作，主要内容包括设备的外观、电气系统、传动系统、液压系统、机械部件等方面的检测。

编号：XZTJ(T)-QZ（A）-007
起重机安装（改造、重大维修）
施工自检记录
施工地点车间跨车
施工类别□新装□移装□改造□大修
设备品种
型号规格
出厂编号
使用单位
施工单位
填写说明
1．本记录适用于桥门梁式起重机的安装、改造、重大维修施工自检。

2．本记录由施工单位质检员填写，字迹应工整清楚，内容必须真实。

3．检验结果栏的填写：定性项目满足其要求时在打“√”或填写“合格”，定量项目在对应的“”内填写实测数值，无该项目要求时在打“/”或填写“无此项。

4．只有当定性项目全部为符合，并且定量项目的实测数值都满足相关标准要求时，才可由现场质检员在“自检结论栏”填写“合格”；并由现场质检员在“质检员栏”签注姓名。

5.本记录各单项检验记录内容自检合格，即表明本台起重机已施工自检合格。

施工前资料的检查记录
现场施工条件及部件施工前检查记录
部件施工过程与施工后检查记录
电气与控制系统检查记录
安全保护与防护装置检查记录
性能试验检查记录
质量管理体系运行情况
.
桥架型起重机施工检查结论及监检确认页
此文档部分内容来源于网络，如有侵权请告知删除！。

桥(门)式起重机安装维修自检报告
注册代码
档案编号
使用登记证编号
设备品种
设备型号
使用单位
检验日期
编制填写说明
1.本自检记录依据国家质检总局颁布的起重机械定期检验规则（TSG Q7016－
2016）编制。

2.本自检记录适用于桥、门式起重机安装、维修过程中记录，专用的起重机中
的相同或类似的部分亦可参照使用。

3.本自检记录应有维保单位人员和使用单位管理人员签字。

4.自检结果、自检结论栏按照国家质量监督检验检疫总局印发的《起重机械安
装维修监督检验规则》规定的要求填写。

5.自检记录中定性项目符合要求的在“自检结果”栏打“√”；不符合要求的打
“×”，并在“自检结果”栏写明具体情况；无此项的均打“／”表示。

应检的定量项目应填实测数据。

6.使用单位没有相关能力自行检查的，若有相关专业单位进行维保的，自检记
录的相关内容可以在合同中进行明确。

7.使用单位对设备进行自保养的，如有一定技术含量的不能自行检测的项目，
可以委托专业单位进行检测，出具相关测试报告即可。

8.使用单位可以根据所检设备的具体情况结合本单位管理实际适当增加相应的
自检内容。

桥（门）式起重机自检报告。

桥门式起重机械自检记录日期：20XX年XX月XX日1.起重机的外观检查：-确保机身无裂纹和明显变形；-检查焊接点是否完好；-检查刚性连接件是否锈蚀或损坏；-检查电缆和电线是否有老化、磨损或裸露的情况；-检查润滑情况，包括轴承和回转装置。

2.起重机的电气系统检查：-检查电缆连接是否牢固；-检查电缆和电线是否有损坏或磨损；-检查电缆保护装置是否正常工作；-检查控制盒和按钮开关是否正常；-检查主电源电压是否正常；-检查断路器和保险丝是否正常。

3.起重机的起升系统和传动机构检查：-检查起升电机和齿轮传动装置是否正常；-检查卷筒和钢丝绳是否有裂纹、磨损或变形；-检查钢丝绳固定点是否牢固；-检查制动器和安全器是否正常工作；-检查滑轮和支撑轴承是否磨损或老化。

4.起重机的行走系统检查：-检查行走电机和齿轮传动装置是否正常；-检查驱动轮和导向轮是否有磨损；-检查行走机构和铁轨是否有异响或松动。

5.起重机的防倾倒装置检查：-检查各项倾倒装置是否完好；-进行倾倒试验，检查是否能正常工作。

6.起重机的安全装置检查：-检查超载保护装置是否正常工作；-检查限位器和位置显示装置是否正常；-检查紧急停止装置是否正常。

7.起重机的遥控系统检查：-检查遥控器的电池是否充足；-检查遥控系统的信号传输是否正常。

8.起重机的工作记录和文档检查：-检查维修记录和保养记录是否齐全；-检查相关证书和许可证是否有效；-检查操作手册是否完整。

9.起重机的试验和验证：-进行起重试验，检查起重机是否能够正常提升和下降；-进行行走试验，检查起重机是否能够正常行走；-进行遥控试验，检查起重机的遥控系统是否正常工作；-进行紧急停止试验，检查起重机的紧急停止装置是否正常。

10.总结和建议：综上所述，本次起重机械自检发现起重机的外观正常，电气系统工作正常，起升系统和传动机构工作正常，行走系统工作正常，防倾倒装置和安全装置正常，遥控系统正常，工作记录和文档齐全。

起重机械安装改造重大维修自检记录记录编号：桥（门）式起重机械安装改造重大维修自检记录使用单位：设备种类：设备品种：设备型号：使用登记证编号：设备代码：自检单位：自检日期：注意事项1、本记录适用于桥门式起重机的安装、改造和重大维修。

2、本记录的检验内容、要求、方法、及检测规则均应遵守国家质量监督检验检疫总局制定的相关规定。

3、检验人员应具有检验资格并持证上岗。

检验时应佩带好必要的劳动防护用品。

4、检验用仪器设备应完好并在计量检定期内。

5、现场检验过程中，检验人员应详细记录检测情况及检测结果。

6、凡“合格”内容均划“√”；“不合格’’内容均划“×”并在相应内容位置作标记或在备注栏简要说明；“无此项”内容均划“／”；有数据要求项目如实填写实测数据。

7、原始记录应用钢笔填写，字迹端正清楚。

原始数据更改时应在数据上划二横杠并签上检验员名字和日期，更改后的数据写在原数据的上方。

文字表述更改时应在错误文字上划二横杠并随后书写正确文字，并在横杠处并签上检验员名字和日期，不得随意涂改。

起重机械安装改造重大维修自检记录施工单位安装改造维修许可证编号（或受理编号）施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位联系人使用单位联系电话使用单位邮政编码使用单位安全管理人员制造许可证编号（型式试验备案公告号）起重机械施工地点制造单位取证样机□是、□否设备类别设备品种规格型号注册代码制造日期产品编号额定起重量t 跨度m 起升高度大车速度m/s 小车速度m/s 起升速度m/s 工作级别施工类别（新装、移装、改造、重大维修）施工告知日期主要检验仪器设备备注检验员：校核：日期：年月日自检结论：自检单位（公章）年月日项目项目编号检验内容与要求监检类别检验记录B1. 设备选型1.1对照产品文件、合同，检查机械的选型与使用工况匹配情况是否符合法规和合同要求。

1.2防爆起重机上的安全保护装置、电气元件、照明器材等需要采用符合防爆要求的，是否采用防爆型。

桥、门式起重机维修记录概述本文档为桥、门式起重机的维修记录，旨在记录维修过程中的问题与解决方法，为后续维护提供参考。

维修记录2021年7月1日维修对象：X公司厂房内一台桥式起重机。

维修问题：起重机吊钩下降速度过慢，影响使用效率。

维修方法：首先检查起重机前方的吊钩减速器和减速电机，发现减速器的润滑油已经失效，需要更换新的润滑油。

其次对电机的电路进行检查，并重新调整电机的额定电流和频率，使其适配现有的电源环境。

最后经过测试，起重机的吊钩下降速度已经恢复正常。

2021年8月8日维修对象：Y公司工业园内一台门式起重机。

维修问题：起重机起升速度过快，存在安全隐患。

维修方法：首先检查起重机起升的液压系统，发现系统中某个液压阀已经老化，需要更换。

其次对起重机的控制系统进行检查，发现起升电机的控制器存在故障，需要更换新的控制器。

最后经过测试，起重机的上升速度已经恢复正常，并且控制系统运行稳定。

2021年9月22日维修对象：Z公司生产车间内一台桥式起重机。

维修问题：起重机行走异常，存在晃动与抖动情况。

维修方法：首先检查起重机行走的轨道和轮子，发现部分轮子损坏严重，需要更换。

其次检查起重机的主要梁和支撑结构，发现部分焊接点出现裂缝，需要进行补焊处理。

最后经过测试，起重机行走稳定，不存在晃动和抖动情况。

以上为本次桥、门式起重机的维修记录，维修过程中发现问题较多，需要管理员和操作人员加强设备维护和日常保养，以确保设备的长期稳定运行。

同时，需要定期进行设备维护保养和故障排查，预防设备出现故障，提高工作效率和安全性。

桥式起重机施工自检记录施工自检记录日期：2024年08月01日施工内容：桥式起重机安装及调试施工单位：XXX建筑工程有限公司监理单位：XXX监理有限公司记录人：XXX一、施工前准备工作1.桥式起重机安装位置是否符合设计要求，周围是否有障碍物阻挡？2.桥式起重机的基础是否符合设计要求，是否有结构缺陷或裂缝？3.桥式起重机主梁是否完好无损，是否有变形或断裂？二、设备安装验收1.检查桥式起重机的电源线是否正确连接，是否有漏电或短路现象？2.检查桥式起重机的安全限位装置是否完好可靠，是否能正常工作？3.检查起重机的主要零部件（如电动机、减速机、制动器等）是否安装牢固，运行是否正常？4.检查起重机的钢丝绳是否无扭结、磨损、断丝现象，是否正确安装在滑轮上？三、试运行及调试1.启动起重机，检查起重机的工作状态是否正常，是否有异常噪声和振动？2.起重机的行走机构是否灵活可靠，能否顺畅行驶？3.起重机的起升机构是否能够平稳提升和下降，是否有异常震动？4.检查起重机的各个操作按钮是否灵活可靠，能否准确控制起重机的动作？5.对起重机的安全保护装置进行测试，包括重负荷保护、倾覆保护、限位保护等，是否能及时发出报警信号？四、安全防护和环境保护1.检查起重机的安全标志是否完整清晰，是否符合相关标准？2.检查施工现场是否设置了必要的安全警示标志和围挡，是否完善了安全设施？3.检查作业人员是否佩戴了必要的个人防护用品，是否遵守了安全操作规程？4.检查施工现场是否存在噪声、震动、尘埃等污染物的排放，是否采取了相应的防护措施？五、自检记录及处理意见1.检查记录中是否存在问题和缺陷，如有需要，请详细记录，并提出合理的处理意见。

2.若起重机存在问题和缺陷，记录人需向施工单位和监理单位提出处理申请，并协助相关人员进行处理。

以上为桥式起重机施工自检记录，如有问题和缺陷请及时处理并记录，并报告相关部门进行处理。

同时，施工单位和监理单位要做好工作沟通，确保施工安全和质量。
