重庆菜园坝长江大桥主桥

重庆主城各大桥重庆嘉陵江大桥（渝中区菜园坝、牛角沱往江北区华新街、观音桥）跨嘉陵江重庆嘉陵江大桥位于渝中区上清寺和江北区之间，名为牛角沱嘉陵江大桥，是重庆主城首座城市大桥，1958年12月开工，1966年1月竣工。

总长600.56米，宽21.5米。

桥型结构主桥为铆合钢桁架双悬臂桥，引桥为钢筋混凝土T型梁。

三分之二的桥身为钢材，三分之一的桥身为钢筋混凝土。

牛角沱嘉陵江大桥的建成通车前后历经8年时间.重庆人克服了苏联专家撤走，克服了三年自然灾害等各方面的艰难困苦，才建成了这座大桥。

2002年1月，重庆与澳门的友谊之桥“渝澳大桥”建成通车，距牛角沱嘉陵江大桥约200米左右，被称为“姊妹桥”。

同时，牛角沱嘉陵江大桥改为单向通行，仅供渝中区往江北区；从江北区往渝中区，则走渝澳大桥。

渝澳大桥（江北区观音桥、华新街往渝中区牛角沱、菜园坝、两路口）跨嘉陵江渝澳大桥位于重庆市渝中区与江北区之间的嘉陵江上；是重庆与澳门的友谊之桥。

为迎接澳门回归，于1999年12月16日奠基，一期工程于2001年年底建成通车。

复线桥由主桥、主引桥、左、右引桥、牛角沱匝道桥、北引道五部分组成。

重庆渝澳大桥南起渝中区牛角沱，北接江北区董家溪，位于嘉陵江牛角沱大桥上游200米，与嘉陵江牛角沱大桥组成单向过江桥梁。

桥型为预应力混凝土连续刚构桥。

全桥长1458.312米，主跨160米，主桥跨径组合：96米+160米+96米，引桥为斜腹板预应力混凝土连续梁桥，长1106.312米。

主桥宽17.5米。

车行道16米，检修道2×0.75米，北主引桥宽17.5至25.75米，左右引桥宽13米。

桥下通航净高28米，桥面标高220.39米。

总投资10亿元人民币。

1999年12月16日开工，2002年1月11日竣工。

菜园坝长江大桥（南岸区与渝中区）跨长江我国在重庆建设一座世界级大桥---重庆菜园坝长江大桥，位于重庆两路口到南坪之间大江之上。

2003年2月5日正式开工。

重庆菜园坝长江大桥工程资料一、工程简介一、工程名称重庆菜园坝长江大桥工程二、工程建设必要性及意义2.1建设的必要性重庆市直辖以后，随着国发经济持续健康的发展，主城区道路状况存在以下几个方面的问题：如道路结构的失衡、道路容量不足、交通阻塞点多、主城区中心道路扩容余地不大、缺乏相应配套的道路设施、因道路坡度较大而影响车辆运行的舒适度及安全性、交通流量的运行分配及交通方式单一等。

现有的石板坡长江大桥是连接渝中区、江北区、南岸区的主要交通动脉，设计流量仅为30000辆/日，而目前实测流量为75000辆/日，其服务水平太低，已经成为渝中区和南岸区对外交通的瓶颈。

在菜园坝地区修建一座长江大桥，分担从渝澳大桥至长江大桥以南地区的车流量，彻底解决渝中区、江北区、南岸区、巴南区等区域的交通拥挤问题，并籍此有效地带动沿线地区的经济发展，越加显得迫切和必要。

2.2工程建设的意义该项目作为城市发展所必需的市政工程，属于社会公益性项目，是政府为民办实事的工程之一。

建成后对于实现“半小时主城”目标、改善投资环境、塑造长江上游经济中心城市的形象等有着重大的社会效益和经济效益。

1）改善了城市交通条件。

菜园坝大桥北岸为渝中区的繁华商业区及重要交通枢纽，南岸为我市的经济技术开发区，两岸建成的交通道路网较发达，通过本项目建设，可将两岸路网连为一体，改善了城市的交通条件。

2）本项目的建成将带动渝中区、南岸区和江北区的建设和发展，促进土地资源的开发利用（特别是铜元局片区），带动第二、第三产业的发展，为社会提供更多的就业机会，发挥更大的经济和社会效益。

3）项目的建成将使周边居民的生活质量和生活水平得到提高。

4）该项目的建成将带动渝中区、南岸区和江北区以及整个重庆市旅游资源及相关产业的进一步发展。

三、工程简介3.1工程城市交通地位重庆菜园坝长江大桥工程是1996年国务院批准的重庆总体规划中的主城区的一座特大桥梁，同时也是主城区规划中又一条南北大通道上的关键工程。

《重庆长江大桥地图》发布快来看看你走过几座
A-A+2014年8月21日06:41重庆晚报评论
重庆晚报讯“山城”、“江城”的地形地貌，造就了重庆“桥都”美誉。

据粗略估计，目前重庆全市的各种桥梁已超过一万座。

仅就长江大桥而言，在目前全国长江上已建设好的70多座大桥中，重庆就有32座，居长江流域各省市之最。

这32座各具风采的长江大桥，你走过几座？昨日，重庆市地理信息中心、重庆地理地图书店发布《重庆长江大桥地图》，拿着这份地图去走桥，去看看“桥都”的美吧。

主城有11座长江大桥
据地图编制方介绍，完全位于重庆主城九区境内的长江大桥有11座，包括鱼洞长江大桥、马桑溪长江大桥、李家沱长江大桥、鹅公岩长江大桥、菜园坝长江大桥、长江大桥复线桥、重庆长江大桥、东水门长江大桥、朝天门长江大桥、大佛寺长江大桥、鱼嘴长江大桥。

其中，东水门长江大桥是最近建成的一座，于今年3月通车。

此外，广阳岛大桥和南坪坝大桥，是连接长江南岸与广阳岛、南坪坝两座长江江心岛的大桥，桥在长江之上，却没有完全跨越长江。

因此，地图没有将它们纳入长江大桥之列。

公轨两用桥跑轻轨地铁
据介绍，重庆目前有5座公轨两用桥，分别是江津鼎山长江大桥、鱼洞长江大桥、菜园坝长江大桥、东水门长江大桥、朝天门长江大桥。

这些桥都是既跑汽车，也能跑轻轨、地铁。

还有四座铁路专用桥，分别是渝黔铁路重庆白沙沱长江大桥、渝怀铁路长寿长江大桥、渝利铁路涪陵韩家沱长江大桥、宜万铁路万州长江大桥。

以及六座高速专用桥，分别是外环江津长江大桥(绕城高速)、马桑溪长江大桥(内环快速路)、大佛寺长江大桥(内环快速路)、鱼嘴两江大桥(绕城高速)、涪陵青草背长江大桥(南涪高速)、忠州长江大桥(沪渝高速)。

重庆菜园坝长江大桥一、工程概况菜园坝长江大桥是国内最大的公共交通和城市轻轨两用大桥，属特大公轨两用无推力刚构一系杆拱桥．大桥全长1866m，其中主桥长800m，北引桥长886m，南引桥长180m，主桥420m主跨居世界公轨两用系杆拱桥之首。

主桥设计为两层，上层为双向六车道，下层为轻轨。

主桥主体结构体系包括南北两侧的边跨预应力Y型刚构、中跨320m钢箱提篮拱和800m连续正交异形板组合钢桁梁等子结构，Y型刚构与钢箱拱通过系杆连接成420m跨的系杆拱，正交异形板连续钢桁梁将活载传递到刚构和拱结构之上，形成了多种结构体系的组合，该结构体系在国内系首次采用，结构受力复杂，体系转换频繁。

二、科技创新与新技术应用1、设计：首创刚构一系杆拱组合结构体系。

这一开拓性刚构一系杆拱组合结构体系最大限度地利用了混凝土具有耐久、抗压、经济以及钢具有轻质、高强的特性，是“经济一美观”的理念与“安全一实用”原则统一的实现。

2、施工：(1)首次采用大型结构智能化主动控制体系。

采用了分次张拉的施工工艺，实现系杆拱桥系杆索的可视、可检、可调、可换，确保大桥重要构件的耐久性。

(2)国内首创的斜拉扣挂法进行钢箱提篮拱单榀节段安装新技术。

解决了钢拱肋节段空间对接、特殊条件下双榀安装受预拼场地限制，运输受通航条件限制等难题，实现了三维立体拱肋的高精度安装定位和合龙。

(3)首次应用钢桁梁整体节段架设方法。

实现了钢桁梁制造、组拼工厂化，运输、吊装整体化的施工工艺。

(4)预应力混凝土Y型刚构为三维空间非对称变截面薄壁箱形结构．采用支架法悬臂现浇施工技术、悬臂现浇节段吊挂施工和底模侧模一体化整体模板拖拉技术．成功地解决了特殊预应力混凝土Y型刚构施工的难题。

(5)研发的缆吊系统，其塔高152m，起吊高度达202m，跨度420m，缆索承受集中荷载达420t，规模和起吊能力居全国之最。

提出了多跨缆索吊机承重索的非线性数值计算方法，改善了主索非线性控制技术。

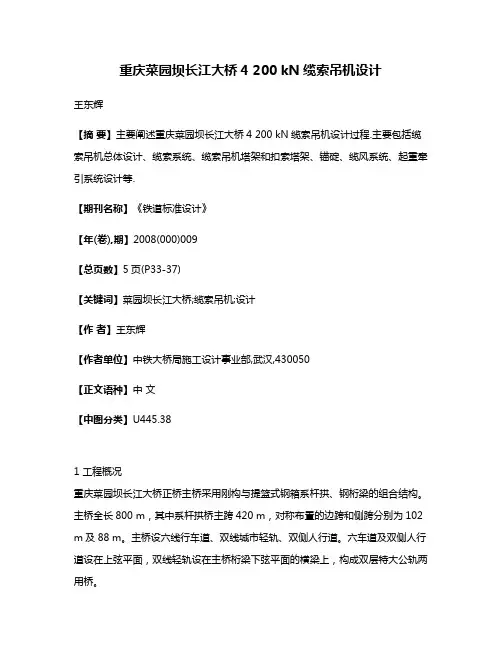

重庆菜园坝长江大桥4 200 kN缆索吊机设计王东辉【摘要】主要阐述重庆菜园坝长江大桥4 200 kN缆索吊机设计过程.主要包括缆索吊机总体设计、缆索系统、缆索吊机塔架和扣索塔架、锚碇、缆风系统、起重牵引系统设计等.【期刊名称】《铁道标准设计》【年(卷),期】2008(000)009【总页数】5页(P33-37)【关键词】菜园坝长江大桥;缆索吊机;设计【作者】王东辉【作者单位】中铁大桥局施工设计事业部,武汉,430050【正文语种】中文【中图分类】U445.381 工程概况重庆菜园坝长江大桥正桥主桥采用刚构与提篮式钢箱系杆拱、钢桁梁的组合结构。

主桥全长800 m，其中系杆拱桥主跨420 m，对称布置的边跨和侧跨分别为102 m及88 m。

主桥设六线行车道、双线城市轻轨、双侧人行道。

六车道及双侧人行道设在上弦平面，双线轻轨设在主桥桁梁下弦平面的横梁上，构成双层特大公轨两用桥。

钢桁梁梁高11.2 m，标准节段长16 m(节段质量230～350 t)，顶宽42.6～39.8 m，底宽13 m。

提篮式钢箱拱采用封闭式钢箱，宽2.4 m，高4 m，标准节段水平投影长16 m(节段最大质量91.6 t)；钢箱拱每4 m设一道横隔板；全桥设6道钢箱横撑。

该桥的上部结构包括钢桁梁和钢箱提篮拱全部采用缆索吊机整节段吊装安装，其中钢箱拱为单榀安装。

在桥址处河面宽600～1 000 m，常年洪水位一般为180.00～181.00 m，汛期最大流量86 200 m3/s(1981年7月)，最大流速4.07 m/s，历史最高水位为196.25 m(1870年)，最低水位为158.08 m(1987年)。

2 缆索吊机总体设计缆索吊机系统包括扣索塔架、缆索塔架、主索及起重牵引系统、锚固系统、机电系统及扣锚索系统。

缆吊主跨420 m，缆索吊机塔架均采用常备式万能杆件设计，扣塔宽53 m，净宽41 m，扣塔高128 m，缆塔高28 m，缆塔铰接在扣塔顶，扣塔塔底固结在主桥Y构根部。

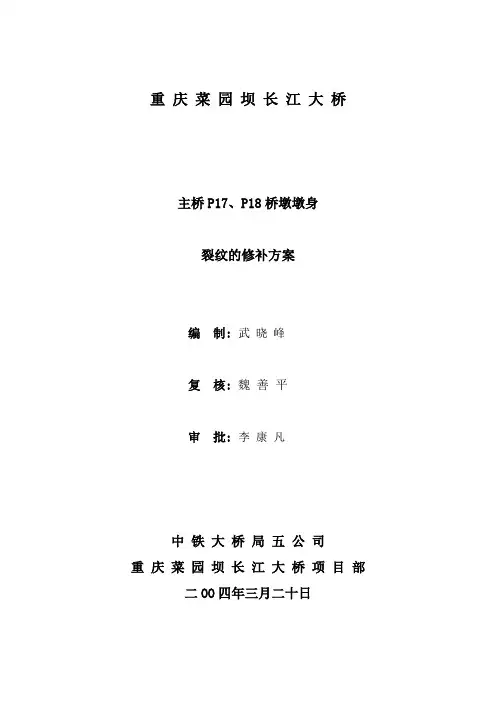

重庆菜园坝长江大桥主桥P17、P18桥墩墩身裂纹的修补方案编制: 武晓峰复核:魏善平审批: 李康凡中铁大桥局五公司重庆菜园坝长江大桥项目部二OO四年三月二十日重庆菜园坝长江大桥主桥P17、P18桥墩墩身裂纹的修补方案主桥P17、P18桥墩墩身砼施工已全面展开，墩身砼现已浇注三个节段，总高度已达到10m。

从P18桥墩墩身下游侧第一节砼施工开始，拆模后均发现砼表面出现竖向裂纹。

经对裂纹进行检测，宽度为0.1-0.2 mm不等，深度2-3cm。

在P18桥墩墩身第一次出现裂纹后，我部就及时对裂纹情况进行了监测，对产生原因进行分析，并讨论了一个详细的处理办法以及预防措施，以避免下一节段产生类类似裂纹。

在P18桥墩上游、P17桥墩第一节墩身砼中增加了冷却水管，并改善了砼灌注工艺，加强了砼养护过程中的保温措施。

但在以后的几次砼施工中，也同样出现了上述类似的裂纹现象。

但裂纹的数量、深度和宽度有所减少.而且裂纹的宽度和深度、长度没有继续发展.(裂纹观测结果附后)根据2004年3月10日的裂纹分析专题会议要求,五公司制定裂纹修补方案,要求在洪水上涨前,将裂纹封闭处理.现将我部编制的裂纹修补方案报告给贵部.如下:(1)产品说明TK型注缝胶系由环氧树脂改性配制的低粘度胶，分为甲乙两组分，甲组分为主剂，乙组分为含有固化剂。

使用时按甲：乙=2：1重量比混合均匀即为注缝浆液。

TZ型封缝胶是TK注缝胶的配套材料，用于封闭裂缝和粘结注浆嘴；T型弹力补缝器也是TK型注缝胶的配套材料由塑料注浆器、弹力弓、和塑料注浆嘴组成。

TK型注缝按甲：乙=2：1（重量比）混合均匀，浆液完全固化后，抗拉强度：7~15Mpa；弹性模量：3.0~3.5*103Mpa；与混凝土的抗弯粘结强度>5Mpa。

将TZ胶和粉料按以下比例拌匀封缝胶，分别用于方法封缝和粘结注浆嘴。

其固化时间约3小时，与混凝土粘结强度大于3.0Mpa。

粘注浆嘴时，胶：粉=1：1.5~2.5；封闭裂缝时，胶：粉=1：1~2。

--重庆菜园坝大桥建设纪实国内第一也是世界第一的重庆菜园坝大桥420吨缆索吊机试吊成功的时刻，我们情不自禁地想起了为攻克菜园坝长江大桥的技术难关和为菜园坝大桥缆索吊机安全度过洪水做出巨大贡献的英雄们。

那是一个英雄的集体，他们之中，有大桥局集团科研、设计、制造、施工方面的老专家和小青年，有总经理和普通职工。

他们攻克了天下第一难的菜园坝大桥技术难关并战胜特大洪水的袭击，用行动绘出一幅大桥人的群英谱。

攻关篇天下第一难菜园坝大桥由菜园坝大桥主桥、北引桥和菜园坝立交桥组成。

大桥全长4公里，主桥为我国第一座特大公路轨道两用Y构系钢拱桥。

钢箱梁上为6车道汽车道，下边为两车道轻轨车道。

大桥主跨420米，两边各有102米、88米的侧跨。

它不仅在国内、国外的同类型桥梁中跨度位居第一，在技术难度上也可算天下第一。

工程界认为组合结构是复杂的。

重庆菜园坝大桥采用三重组合结构。

主桥采用刚构与提篮式钢箱系杆拱组合、钢箱拱与钢桁梁组合、钢桁梁又与正交异型板桥面板组合。

通俗地说，就是钢箱拱接在混凝土的Y构斜腿上，钢桁梁挂在钢箱拱上；16米一个节段钢桁梁，在工厂制造时就焊上正交异形板桥面板，每节段重达300多吨。

它还引进了国内从没有过的设计理念：设计只管大桥结构本身的安全，不管施工工艺，不管你能不能做出来。

他们的设计在某种意义上被称为“空中楼阁”。

一是主桥墩上大悬臂的Y构混凝土，呈复杂的空间结构向上向内变截面延伸，混凝土Y构向主跨伸出78米，向外侧伸出102米。

设计要求长100多米，2000多方、重达8000多吨的混凝土Y构斜腿一次灌注。

如果在地面上，这些要求是可行的，可是这是在长江上的百米高空中，要在江面上搭起支撑这些重物的支架，要多少钢材？设计指导意见为8000吨，但要按其设计的满铺支架计算，8000的后边还要加个0。

还不要说长江的航道不能堵塞、阻断。

二是钢箱拱与混凝土的Y构固结，对Y构和钢箱梁精度要求极高，在420米的跨度中，差几毫米就难以合龙，对施工要求极高。

第一节重庆菜园坝长江大桥一、简介重庆菜园坝长江大桥地处重庆市主城区，北接渝中区菜园坝和中山三路，南接南岸区南坪地区，是目前国内最大的公共交通和城市轻轨两用大跨径拱桥。

菜园坝长江大桥于2003年2月5日正式开工，在2007年10月29日建成通车。

重庆菜园坝长江大桥主桥采用预应力混凝土Y形刚构与提篮式钢箱系杆拱、钢桁梁的组合结构，为特大公轨两用无推力式钢箱中承系杆拱桥，也是典型的混合式桥梁，这种结构形式不仅在我国绝无仅有，而且在世界桥梁中也具有独特的地位。

全桥跨径为88m+102m+420m+102m+88m，总长800m，其主跨跨度居世界系杆拱桥之首。

主桥设六线行车道、双线城市轻轨、双侧人行道。

六车道及双侧人行道设在上层正交异性板体系桥面，双线轻轨设在下层纵横梁体系，构成双层特大公轨两用桥。

图2 菜园坝长江大桥实景二、设计计术标准与设计荷载菜园坝长江大桥主桥主要设计技术标准如下：（1）设计基准年限：100年；（2）道路等级：I级；（3）行车速度：公路车辆v=60km/h；轨道交通v＇=75km/h；通行能力50000辆/日；（4）桥面宽度：桥面净宽B=2.5+12.25+1.0+12.25+2.5=30.5m；轨道交通下层通行，净宽B＇=8.6m；（5）桥面纵坡、横坡：桥面纵坡O.59％，桥面横坡2％；（6）道路净空高度：>5m；（7）设计洪水频率：l/300：（8）设计通航净空：设计最高通航水位为189.33m；通航净空三峡工程蓄水前不小于385m 三峡工程蓄水后不小于375m；（9)荷载标准：可变荷载：汽车荷载：城A级；轨道交通荷载：跨座式单轨列车352t；人群荷载：2.4kN/m2；设计风速：桥位区地面以上20m高度处，频率1%的10分钟平均风速为26.7m/s；温度效应：桥址处平均温度18.3℃，结构设计合拢温度为18-35 ℃；钢结构体系升温24.2℃，体系降温36.8℃；混凝土结构体系升温10.60℃，体系降温12.6℃；偶然荷载：地震荷载：地震基本烈度为Ⅵ度，结构物按Ⅶ度设防；船舶撞击力：按国家I一(2)级航道进行设计，刚构基础横桥向(顺水流)采用1400KN，顺桥向采用1100KN春播撞击力进行验算。

--重庆菜园坝大桥建设纪实国内第一也是世界第一的重庆菜园坝大桥420吨缆索吊机试吊成功的时刻，我们情不自禁地想起了为攻克菜园坝长江大桥的技术难关和为菜园坝大桥缆索吊机安全度过洪水做出巨大贡献的英雄们。

那是一个英雄的集体，他们之中，有大桥局集团科研、设计、制造、施工方面的老专家和小青年，有总经理和普通职工。

他们攻克了天下第一难的菜园坝大桥技术难关并战胜特大洪水的袭击，用行动绘出一幅大桥人的群英谱。

攻关篇天下第一难菜园坝大桥由菜园坝大桥主桥、北引桥和菜园坝立交桥组成。

大桥全长4公里，主桥为我国第一座特大公路轨道两用Y构系钢拱桥。

钢箱梁上为6车道汽车道，下边为两车道轻轨车道。

大桥主跨420米，两边各有102米、88米的侧跨。

它不仅在国内、国外的同类型桥梁中跨度位居第一，在技术难度上也可算天下第一。

工程界认为组合结构是复杂的。

重庆菜园坝大桥采用三重组合结构。

主桥采用刚构与提篮式钢箱系杆拱组合、钢箱拱与钢桁梁组合、钢桁梁又与正交异型板桥面板组合。

通俗地说，就是钢箱拱接在混凝土的Y构斜腿上，钢桁梁挂在钢箱拱上；16米一个节段钢桁梁，在工厂制造时就焊上正交异形板桥面板，每节段重达300多吨。

它还引进了国内从没有过的设计理念：设计只管大桥结构本身的安全，不管施工工艺，不管你能不能做出来。

他们的设计在某种意义上被称为“空中楼阁”。

一是主桥墩上大悬臂的Y构混凝土，呈复杂的空间结构向上向内变截面延伸，混凝土Y构向主跨伸出78米，向外侧伸出102米。

设计要求长100多米，2000多方、重达8000多吨的混凝土Y构斜腿一次灌注。

如果在地面上，这些要求是可行的，可是这是在长江上的百米高空中，要在江面上搭起支撑这些重物的支架，要多少钢材？设计指导意见为8000吨，但要按其设计的满铺支架计算，8000的后边还要加个0。

还不要说长江的航道不能堵塞、阻断。

二是钢箱拱与混凝土的Y构固结，对Y构和钢箱梁精度要求极高，在420米的跨度中，差几毫米就难以合龙，对施工要求极高。

预应力钢筋混凝土Y型刚构施工摘要：介绍菜园坝长江大桥预应力钢筋混凝土Y型刚构设计特点和施工方法关键词：Y型刚构；施工支架；砼施工1 工程概况重庆菜园坝长江大桥主桥采用预应力钢筋混凝土Y型刚构与提篮式钢箱系杆拱、钢桁梁的组合结构，主桥全长800米。

主桥设六线行车道、双线城市轻轨、双侧人行道。

六车道及双侧人行道设在上弦平面，双线轻轨设在主桥桁梁下弦平面的横梁上，构成双线特大公轨两用桥。

重庆菜园坝长江大桥主桥示意图：预应力钢筋混凝土Y型刚构由前后悬臂、中横梁、前后次横梁、前后主横梁及系杆锚固件等结构组成。

是与钢箱提蓝拱共同支持正交异性桥面板钢桁梁的大桥主体结构体系。

这也是重庆菜园坝长江大桥主桥不同于其它系杆拱结构体系的重要特点之一刚构前悬臂为10×6～5.2×3.6m的变截面空心薄壁结构。

从前悬臂顶沿中心向下15m长为实心构造。

在离墩中心50m处设置了3.6×3.3m，长14.615m的系杆索锚固键及一道前次横梁。

根据受力需要，前次横梁与刚构连接部设置为砼牛腿，中间段为方便施工采用钢结构撑梁。

在砼牛腿上设置了桁梁支点吊索。

在离墩中心32.91m处设置一道前主横梁，截面为3.6×3.3m，壁厚为50cm。

主横梁设置在两墩顶部，连接主墩及两侧刚构。

结构造型为六边形宝石结构，高为6m，底宽3.5m，厚70cm；顶宽7.6m，厚40cm；两侧腹板厚40cm。

刚构前悬臂纵桥向倾角为37.71°（37.29°），横桥向倾角为79.38°（79.22°）。

刚构后悬臂为10×6～4×3.6m的变截面空心薄壁结构。

顶、底板壁厚60cm，腹板厚50cm。

从后悬臂顶沿中心向下10m长为实心构造。

在离主墩中心102m处设置了3.0×1.5m后次横梁。

在离墩中心68.07m处设置一道后主横梁，截面为3.6×3.3m，壁厚为50cm。

重庆菜园坝长江大桥桥位比选与桥型方案王福敏张长青（重庆交通科研设计院）摘要：重庆菜园坝长江大桥是重庆市区内规划中的16座跨江桥梁之一，本文结合该大桥的前期研究工作，就该桥的桥位的合理性和桥型方案的可行性进行了初步探讨，希望起到抛砖引玉的作用。

关键词：桥位桥型方案比选初探一、概述重庆菜园坝长江大桥北起向阳隧道口的立交从重庆长途汽车站过江，跨越长江接南岸苏家坝，穿过隧道经花园路、大石路与大石立交相接，路线全长约7km，为规划中的城区主干线。

路线行径地域分属重庆市渝中区和南岸，辖区内道路纵横，交通方便。

上游离鹅公岩大桥约4km，下游距石板坡长江大桥约2km，桥位所在河段为稳定单一顺直河段。

目前石板坡长江大桥日通行量已达7万辆。

根据对重庆菜园坝长江大桥交通量预测2005年可达26317辆/日，2020年可达52961辆/日。

建桥已显得非常必要。

二、桥位自然条件1、水文根据长江水利委员会重庆水文站提供的寸滩水文站自1938年建站以来至1993年最高、最低水位等特征记录，河段在寸滩水文站上游，寸滩水文站常年洪水位184.32m，常年枯水位157.80m，百年一遇洪水位192.62m，三百年一遇洪水位195.17m。

另据长江水文委员会长江上游水文水资料勘测局对长江大佛寺大桥水文调查分析计算报告(1996年5月)资料，长江三峡水库建成后要满足防洪，排沙、发电、航运等综合要求，其库区洪水期水位将低水位运行，一般保持在145m左右。

因此大桥所在河段在三峡水库建成后一般仍接近天然河道特征，河道基本维持现状。

2、地震烈度根据国家地震局出版的1990年版《中国地震烈度区划图》，菜园坝长江大桥及其引道线路位于地震基本烈度VI度区内。

根据场地土及场地类别的划分标准，覆盖层属中软场地土，基岩为坚硬场地土，建筑场地类别属Ⅰ～Ⅱ类场地。

线路距最近一次5.4级地震中心(重庆统景地震)10～15km。

本项目大桥设计根据重庆市计划委员会重计委固[1998]652号批文，按VII度地震烈度设防。

菜园坝长江大桥-资料
菜园坝长江大桥，位于中国四川省重庆市沙坪坝区和江津区交界处，是一座跨越长江的公路桥梁。

该桥全长1737米，主跨长530米，宽33.5米，是重庆市区内跨越长江的第二座大桥，也是四川境内长江上最长的桥梁之一。

菜园坝长江大桥的建设始于2009年，2014年竣工通车。

该桥设计采用下承式斜拉桥结构，桥塔高度为250米，是世界上高度最高的下承式斜拉桥，也是亚洲第一，同时还是中国境内第二高的桥梁，仅次于宜昌长江公路大桥。

菜园坝长江大桥的建设对于加强长江两岸地区的交通联系，提高四川省与重庆市的交通运输效率，促进经济发展和旅游业的繁荣，都具有重要意义。

世界第一座公路轻轨两用城市大桥——重庆菜园坝大桥重庆菜园坝长江大桥(又名珊瑚长江大桥),是目前国内最大的公共交通和城市轻轨两用大跨径拱桥，主跨420米，为中国第二大跨度拱桥，钢结构总重18000吨。

该桥结构形式采用中承式无推力钢管混凝土系杆拱桥，是集钢管拱、钢箱梁、钢桁梁各种新型桥梁结构形式和科技成果于一身的现代化桥梁，这种结构形式不仅在我国绝无仅有，而且在世界桥梁中也具有独特的地位。

菜园坝长江大桥创下了三项世界第一：钢箱拱梁跨距420米，为世界第一长；是世界第一座公路轻轨两用城市大桥；也是世界第一座采用缆索吊机安装的大桥。

此外，该大桥建设采用了缆索吊装系统施工工艺，在国内桥梁建设史上开创了三个第一：塔吊最高（202米）、跨度最大（420米）、起吊最重（420吨）。

“飞虹”15年不褪色整座桥采用环保的红色防腐涂装，异常醒目。

四层涂料能防腐防晒，两道橘红色的“飞虹”至少可15年不褪色。

“重庆天气比较特殊，酸雨较频繁，桥面涂装漆能抗紫外线、抗腐蚀。

”负责涂装的工程师介绍，主拱上下游均涂装了四层涂料。

最底层为防腐层，保护大桥两拱外层不被腐蚀；第三层是隔离层，用于隔离氧气和水蒸汽，保护结构不被氧化和侵蚀；第二层和表面则是美观层，给大桥穿上“彩衣”的同时，保证大桥的安全。

主拱底端的“Y”形结构，则被涂装为银白色。

大桥两侧人行道上均已铺设了两层防水沥青，然后在表面撒上墨绿色的细碎石子。

据了解，在主城跨江大桥上采用彩色新型材料尚属首次。

菜园坝大桥为行人提供了观景功能，两侧人行道最宽处约6米，在重庆市已建桥梁中属于最宽的人行道配置，市民站在人行道上即可欣赏江景。

主拱安装76个减震仪中铁大桥局介绍，菜园坝长江大桥主拱与桥面的连接，主要靠76个吊杆。

中铁大桥局介绍，菜园坝长江大桥竣工后，车辆在桥面上通行，必然会有震动。

“吊杆外部是塑料的，大桥一震动，吊杆就会与钢拱产生摩擦，时间一长，吊杆外部就会磨损。

”为了防止这一情况发生，施工人员在每个吊杆与主拱接触处安装了一个减震仪，“它的工作原理就像膨胀螺丝一样，最大限度地防止吊杆震动。
