标准跨径连续刚构桥风-车-桥耦合振动分析发布时间:2023-01-03T06:23:37.669Z 来源:《工程建设标准化》2022年9月第17期作者:彭重驹[导读] 针对某城际轨道交通两联4×40m连续刚构桥建立车-桥系统空间耦合振动分析模型,彭重驹瀚阳国际工程咨询有限公司,广东广州,510220 摘要:针对某城际轨道交通两联4×40m连续刚构桥建立车-桥系统空间耦合振动分析模型,通过CFD数值模拟,得到列车及桥梁的气动三分力系数,将风荷载作为外部激励,以轨道不平顺作为自激励,根据弹性系统动力学总势能不变值原理和形成矩阵的“对号入座”法则形成风-车-桥系统的空间振动矩阵方程,对CRH6型列车在无风和风速分别为15m/s、20m/s、25m/s、30m/s的情况下以100~240km/h、100~200km/h的速度分别通过设置横向限位装置和未设横向限位装置的两联4×40m连续刚构桥时的列车及桥梁的动力响应指标进行计算分析和比较。
结果表明:设置横向限位装置的桥梁相对于未设横向限位装置的而言,其桥墩墩顶横向位移有一定程度的减小且列车双线运行时的减幅更大,而跨中位移、加速度,两端转角等均无明显差别。
当列车单线运行通过设置横向限位装置和未设横向限位装置的桥梁时,其各项动力响应指标均无明显差别;当列车双线运行通过设置横向限位装置的桥梁时,其脱轨系数、轮重减载率、横向力、横向加速度、横向Sperling舒适性指标等动力响应指标较列车双线运行通过未设横向限位装置的桥梁时有明显改善,其竖向加速度、竖向Sperling舒适度指标等无明显差别。
关键词:风-车-桥耦合振动;数值模拟;连续刚构桥;动力响应城际轨道交通是城市群区域主要城市之间或在某一大城市轨道交通通勤圈范围内修建的客运轨道交通系统,其高速度、公交化和大运力的特点可满足我国城市群快速发展对交通网的需求[1]。
高架线是城际轨道交通的一种重要敷设形式,目前城际轨道交通项目中高架结构主要以整孔预制简支箱梁方案为主,而在城市轨道交通领域,已成功应用了节段预制结合连续刚构的创新方案,如广州地铁21号线等。

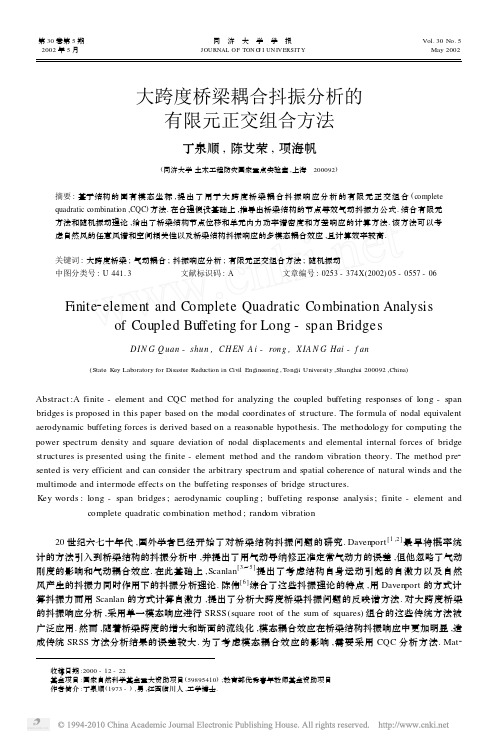

收稿日期:2000-12-22基金项目:国家自然科学基金重大资助项目(59895410);教育部优秀青年教师基金资助项目作者简介:丁泉顺(1973-),男,江西临川人,工学博士.大跨度桥梁耦合抖振分析的有限元正交组合方法丁泉顺,陈艾荣,项海帆(同济大学土木工程防灾国家重点实验室,上海 200092)摘要:基于结构的固有模态坐标,提出了用于大跨度桥梁耦合抖振响应分析的有限元正交组合(completequadratic combination ,CQC )方法.在合理假设基础上,推导出桥梁结构的节点等效气动抖振力公式.结合有限元方法和随机振动理论,给出了桥梁结构节点位移和单元内力功率谱密度和方差响应的计算方法.该方法可以考虑自然风的任意风谱和空间相关性以及桥梁结构抖振响应的多模态耦合效应,且计算效率较高.关键词:大跨度桥梁;气动耦合;抖振响应分析;有限元正交组合方法;随机振动中图分类号:U 441.3 文献标识码:A 文章编号:0253-374X (2002)05-0557-06Finite 2element and Complete Quadratic Combination Analysisof Coupled Bu ffeting for Long -span BridgesDIN G Q uan -shun ,CH EN A i -rong ,X IA N G Hai -f an(State K ey Laboratory for Disaster Reduction in Civil Engineering ,Tongji University ,Shanghai 200092,China )Abstract :A finite -element and CQC method for analyzing the coupled buffeting responses of long -span bridges is proposed in this paper based on the modal coordinates of structure.The formula of nodal equivalent aerodynamic buffeting forces is derived based on a reasonable hypothesis.The methodology for computing the power spectrum density and square deviation of nodal displacements and elemental internal forces of bridge structures is presented using the finite -element method and the random vibration theory.The method pre 2sented is very efficient and can consider the arbitrary spectrum and spatial coherence of natural winds and the multimode and intermode effects on the buffeting responses of bridge structures.Key words :long -span bridges ;aerodynamic coupling ;buffeting response analysis ;finite -element andcomplete quadratic combination method ;random vibration 20世纪六七十年代,国外学者已经开始了对桥梁结构抖振问题的研究.Davenport [1,2]最早将概率统计的方法引入到桥梁结构的抖振分析中,并提出了用气动导纳修正准定常气动力的误差,但他忽略了气动刚度的影响和气动耦合效应.在此基础上,Scanlan [3~5]提出了考虑结构自身运动引起的自激力以及自然风产生的抖振力同时作用下的抖振分析理论.陈伟[6]综合了这些抖振理论的特点,用Davenport 的方式计算抖振力而用Scanlan 的方式计算自激力,提出了分析大跨度桥梁抖振问题的反映谱方法.对大跨度桥梁的抖振响应分析,采用单一模态响应进行SRSS (square root of the sum of squares )组合的这些传统方法被广泛应用.然而,随着桥梁跨度的增大和断面的流线化,模态耦合效应在桥梁结构抖振响应中更加明显,造成传统SRSS 方法分析结果的误差较大.为了考虑模态耦合效应的影响,需要采用CQC 分析方法.Mat 2第30卷第5期2002年5月同 济 大 学 学 报JOURNAL OF TON G J I UN IVERSITY Vol.30No.5 May 2002sumoto &Chen [7,8]指出了在分析桥梁结构抖振响应时应考虑振动模态的气动耦合,并且在高风速的情况下显得特别重要.Jain [9]提出了基于随机振动理论的模态叠加频域方法,考虑了多模态及模态耦合效应对桥梁抖振响应的影响.由于该方法是Scanlan 方法的扩展,以下仍统称为Scanlan 方法,它只能考虑桥面上的气动力,且其中二重积分的计算量较大.在分析桥梁结构的耦合抖振响应中,Xu [10]提出将有限元方法和虚拟激励法结合的计算方法,由于该方法需要对每个频点进行谱分解,因而计算效率不高.基于结构的固有模态坐标,本文提出了用于大跨度桥梁耦合抖振响应分析的有限元CQC 方法.该方法可以考虑自然风的任意风谱和空间相关性以及桥梁结构抖振响应的多模态和模态耦合效应,且计算过程简单,效率较高.1 气动运动控制方程采用有限元方法分析时,桥梁结构在空气中运动的控制方程可表示成如下的一般形式:M X ・・+CX ・+KX =F se +F b(1)式中:M ,C ,K 分别为通常的结构质量、阻尼和刚度矩阵;X ,X ・,X ・・分别为多自由度体系的节点位移、速度和加速度向量;F se 和F b 分别为等效的节点气动自激力和抖振力向量.参照Scanlan 的建议[4,11],桥梁结构主梁单位展长的自激力可表示为L se =12ρU 2(2B )(KH 31h ・U +KH 32B α・U )+K 2H 33α+K 2H 34h B +KH 35p ・U +K 2H 36p B )D se =12ρU 2(2B )(KP 31p ・U +KP 32B α・U )+K 2P 33α+K 2P 34p B +KP 35h ・U +K 2P 36h B )M se=12ρU 2(2B 2)(KA 31h ・U +KA 32B α・U )+K 2A 33α+K 2A 34h B +KA 35p ・U +K 2A 36pB)(2)式中:ρ为空气密度;U 为平均风速;B =2b 为桥面宽度;K =ωB /U 为折减频率,ω为圆频率;h ,p ,α分别为主梁的竖向、横向和扭转位移;上点标表示对时间的偏导数;H 3i ,P 3i ,A 3i (i =1~6)是颤振导数,均为折减频率K 的函数,与桥梁断面的几何构形和来流有关.各参数意义见图1所示.如式(2)所示的自激力为桥梁断面自激力的实数表达式.从机翼理论可知,气动自激力也可用复数形式表示,则式(2)可写成如下的对应形式[12]:L se =ω2ρB 2(C L h h +C L p p +B C Lαα)D se =ω2ρB 2(C Dh h +C Dp p +B C D αα)M se =ω2ρB 2(B C M h h +B C M p p +B 2C M αα)(3)式中:C rs (r =D ,L ,M ;s =h ,p ,α)为复的自激力系数.比较气动自激力式(2)和(3)的相应部分得C L h =H 34+i H 31, C L p =H 36+i H 35, C L α=H 33+i H 32C Dh =P 36+i P 35, C Dp =P 34+i P 31, C D α=P 33+i P 32C M h =A 34+i A 31, C M p =A 36+i A 35, C M α=A 33+i A 32(4) 在有限元分析中,将沿主梁分布的自激力转换为主梁单元的节点等效荷载可表示为F e se =ω2A e se Xe (5)式中:上标e 表示在单元局部坐标系中;X e 为单元的节点位移向量,其正方向见图2;A e se 为12×12阶的单元自激力气动矩阵. 因为自激力是非保守力,所以单元自激力气动矩阵一般是不对称的,且随折减频率而变化.将单元自激力气动矩阵从单元局部坐标系转换到整体坐标系并组集成结构的总自激力气动矩阵,则F se =ω2A se X (6)式中:A se 为结构的总自激力气动矩阵,其它符号意义同上.显然,A se 是复数矩阵.855 同 济 大 学 学 报第30卷 图1 桥梁断面的位移和气动力Fig.1 Aerodynamic forces of decksection图2 主梁单元各自由度正方向Fig.2 Direction o f 12-DOF sp ace fram e m emb er 由于自然风中紊流在桥梁结构主梁单位展长的抖振力可表示为[2,4,11]L b =12ρU 2B 2C L χL u u ′U +(C ′L +C D )χL w w ′U D b =12ρU 2B 2C D χDu u ′U +C ′D χDw w ′U M b =12ρU 2B 22C M χM u u ′U +C ′M χM w w ′U(7)式中:C L ,C D 和C M 分别为升力、阻力和扭矩的静风力系数(参考长度均为桥面宽度B );C ′L =d C L /dα,C ′D =d C D /d α和C ′M =d C M /dα;χL u ,χL w ,χDu ,χDw ,χM u ,χM w 为气动导纳函数,它们依赖于桥面的几何构形,且随折减风速而变化,为公式推导方便,这里暂时均取为1;u ′和w ′分别为紊流脉动风速在单元坐标轴上的分量.这里假定单元位于与纵向风速垂直的平面内,则有u ′=u ,w ′=w cos θ,其中u 和w 分别为紊流脉动风速的纵向和竖向分量,θ为单元坐标轴x e 与整体坐标轴X 的夹角.以上气动抖振力可写成如下形式:P b =0.5ρU (C b u u +C b w w )(8)式中:P b =L bD b M b,C b u =2C L 2C D 2B C M,C b w =B cos θC ′L +C DC ′DB C ′M 如果将主梁单元划分得较小,可近似地假设纵向和竖向脉动风速在单元内部呈线性分布,即u =1-x Lx Lu 1u 2=Au e,w =1-x Lx Lw 1w 2=Awe(9)其中下标1和2表示单元的两端;x 为单元轴向位置;L 为单元长度.在以往桥梁抖振分析中,为了考虑空间相关性的影响需要应用联合接受函数.这里通过引入上述假设,简化了对联合接受函数的处理.在单元坐标系中,由气动抖振力在单元节点上所产生的等效荷载为F eb =∫LB TP b d x =0.5ρU (∫LBTC b u A d x u e+∫LB TC b w A d x w e)=0.5ρU (A e b u u e +A e b w w e)(10)式中:A e b u 和A eb w 分别表示对应于纵向和竖向脉动风速的单元抖振力气动矩阵;插值函数矩阵为B =-N 1000-N 30-N 2000-N 400-N 1N 3000-N 2-N 4000-N 5000-N 6(11)其中插值函数:N 1=1-3x/L2+2x/L 3;N 2=3x/L 2-2x/L 3;N 3=x 1-x/L 2;N 4=x 2/L 1-x/L ;N 5=1-x/L ;N 6=x/L . 将式(11)代入式(10)并积分,得955 第5期丁泉顺,等:大跨度桥梁耦合抖振分析的有限元正交组合方法A e b u=-BL 3021C L 21C D 20B C M -3L C D 3L C L 09C L 9C D 10B C M 2L C D -2L C L 09C L9C D10B C M-2L C D2L C L21C L21C D20B C M3L C D-3L C LTA e b w=-BL cosθ60021(C ′L +C D )21C ′D 20B C ′M -3L C ′D 3L (C ′L +C D )09(C ′L +C D )9C ′D 10B C ′M -2L C ′D 2L (C ′L +C D )09(C ′L +C D )9C ′D10B C ′M2L C ′D -2L (C ′L +C D )021(C ′L +C D )21C ′D 20B C ′M3L C ′D-3L (C ′L +C D )T 将单元的节点等效抖振力F e b 转换到整体坐标系并组集,得结构的总节点等效气动抖振力F b =0.5ρU (A b u u +A b w w )(12)式中:A b u 和A b w 是结构的总抖振力气动矩阵;u 和w 分别为节点紊流脉动风速沿纵向和竖向的r 行分向量,其中r 为紊流脉动风作用的节点数.以上推导虽然都是对主梁单元进行,但对于塔索单元同样适用.因此,本文方法不仅可以考虑主梁桥面上气动力的作用,而且可以分析桥塔和缆索上的气动力对桥梁结构抖振响应的影响.2 耦合抖振响应分析结合以上的论述,可得出结构的气动运动控制方程为M X ・・+CX ・+KX -ω2A se X =F b(13) 设桥梁结构的抖振响应可近似由前m 阶结构固有模态叠加表示,即X =Φq(14)式中:Φ为n ×m 阶的结构固有模态矩阵,可通过计入内力状态的自振特性分析得出,n 为结构自由度总数;q 为m 行的广义坐标向量.将上式代入式(13)并左乘ΦT 得q ・・+C —q ・+Λq -ω2A —se q =Q b(15)其中,Λ为自振特性分析时所得的对角特征值矩阵;矩阵A —se =ΦT A se Φ和C —=ΦT C Φ;广义抖振力向量Q b =0.5ρU (A b u u +A b w w )(其中A —b u =ΦT A b u 和A —b w =ΦTA b w ).应用随机振动理论的CQC 方法,广义模态响应向量q 和节点位移向量X 的功率谱密度(PSD )分别为S q (ω)=H 3(ω)S Q b (ω)H T(ω)(16)S X (ω)=ΦH 3(ω)S Q b (ω)H T (ω)ΦT(17)式中:H (ω)是频率响应函数矩阵,H (ω)=[-ω2(I +A —se )+i ωC —+Λ]-1(18)上标3和T 分别表示对矩阵的共轭和转置.由于振动模态的气动耦合,频率响应函数矩阵的非对角元素一般不为零.随着风速的增加,这些元素将显著地影响桥梁结构的抖振响应.广义抖振力的功率谱密度(PSD )矩阵为S Q b (ω)=S (1)Q b (ω)+S (2)Q b (ω)(19)其中S (1)Q b (ω)=0.25ρ2U 2(A —b u S uu A —T b u +A —b w S w w A —Tb w )S (2)Q b(ω)=0.25ρ2U 2(A —b u S uw A —T b w +A —b w S w u A —Tb u )式中:S uu 和S w w 分别为脉动风速向量u 和w 的功率谱密度(PSD )矩阵;S uw =S 3w u 为脉动风速向量u 与w 的交叉谱密度(CSD )矩阵,S uw (ω)=C uw (ω)+i Q uw (ω),其中实部C uw 和虚部Q uw 分别是余谱和象限谱;S (1)Q b (ω)为脉动风速向量u 和w 所产生的广义抖振力功率谱密度;S (2)Q b (ω)为脉动风速向量u 与w 的交叉风谱所产生的广义抖振力功率谱密度.由于纵向和竖向脉动风速的正方向取向不同,将引起S (2)Q b(ω)的符号正负差别,并且与静风三分力系数有关,因而需要把它分离出来进行计算.在大气边界层中,脉动风速分量u 和w 的功率谱密度可表示为[13]65 同 济 大 学 学 报第30卷 S uu (ω)=200u 23z2πU (z )1+50ωz2πU (z )5/3,S w w (ω)=3.36u 23z2πU (z )1+10ωz2πU (z )5/3(20)式中:z 为离地面的高度;u 3为摩擦风速,与地面粗糙长度相关;U (z )为高度z 处的平均风速.类似于自谱的表达形式,适合于工程应用的互谱表达式为[14,15]C uw (ω)=14u 23z2πU (z )1+9.6ωz2πU (z )2.4(21)到目前为止,对交叉谱密度的象限谱Q uw 尚无定量的评价[15,16],因而在这里被忽略.按照常用的形式,分别定义纵向和竖向脉动风速的互谱为[13]S uu (r ,ω)=S uu (z 1,ω)S uu (z 2,ω)e-f ^u(22)S w w (r ,ω)=S w w (z 1,ω)e-f ^w(23)其中f ^u=ω2π[C 2z (z 1-z 2)2+C 2y (y 1-y 2)2]1/212[U (z 1)+U (z 2)];f ^w =ω2πC w |y 1-y 2|U (z )(24)式中:y 1,y 2和z 1,z 2为两位置点的顺桥向和竖向坐标;C z 和C y 分别为纵向脉动风速沿竖向和水平的指数衰减系数;C w 为竖向脉动风速的指数衰减系数,建议分别取为10,16和8[13].由式(16)和(17),功率谱密度矩阵S q =S (1)q +S (2)q 和S X =S (1)X +S (2)X 的元素可写成S(r )q ij(ω)=∑mk =1∑ml =1H 3ik(ω)S(r )Q b kl(ω)H jl (ω)(25)S(r )X i(ω)=∑mk =1∑ml =1<ik S (r )q kl (ω)<il(26)其中r =1或2.因而广义模态响应和节点位移的方差为σ2q il =∫∞(S (1)q ii (ω)+|S (2)q ii(ω)|)d ω(27)σ2X i=∫∞(S(1)X i(ω)+|S(2)X i(ω)|)d ω=∑mk =1∑ml =1<ik∫∞0(S (1)q kl(ω)+|S (2)q kl (ω)|)d ω<il (28) 在不同静风三分力系数的情况下,根据纵向和竖向脉动风速的正方向取向不同,由交叉风谱所产生的广义模态和节点位移功率谱响应会有正负号的差别,负数显然是不合理的,因而需要对它取绝对值.由位移响应谱密度可求出结构各单元内力的功率谱密度.单元内力与单元节点位移的关系为P e=K eX e=K eT eX 1(29)式中:P e 为单元内力向量;K e 为单元刚度矩阵;T e 为从整体坐标系到单元局部坐标系的坐标转换矩阵;X e 为单元坐标系中的节点位移向量;X 1为整体坐标系中与该单元有关的全部位移向量.记G =K e T e ,于是单元内力的功率谱密度为S (r )P e (ω)=GS (r )X 1(ω)G T,r =1,2(30)其中:S (r )X 1(ω)(r =1,2)为抖振位移功率谱矩阵中位移向量X 1的功率谱密度矩阵.一旦求出单元内力的功率谱密度,类似于节点位移则它们的方差和根方差(RMS 值)均可确定.当各广义抖振力之间的互谱可忽略时,即S (r )Q b ij(ω)=0(i ≠j ),则式(25)变为S(r )q ij(ω)=∑mk =1H 3ik(ω)S(r )Q b kk(ω)=H jk (ω)(31) 如果忽略振动模态之间的气动耦合,即A se 的非对角项均取为零,则S (r )q ij(ω)(r =1,2)为S (r )q ij (ω)=H 3ii (ω)S (r )Q b ij (ω)H jj (ω)(32)165 第5期丁泉顺,等:大跨度桥梁耦合抖振分析的有限元正交组合方法 若同时忽略广义抖振力的互谱和振动模态的气动耦合,则S (r )q ii (ω)=|H ii (ω)|2S (r )Q b ii (ω),S (r )q ij (ω)=0,i ≠j ,r =1,2(33)因而,这样可得出不考虑模态耦合效应时各振动模态的抖振响应.采用平方和开方的组合方式(SRSS ),可得到传统方法的抖振响应分析结果为σX i ,SRSS =σ2X i ,1+σ2X i ,2+…+σ2X i ,m(34)可见,抖振分析的CQC 方法和SRSS 方法仅在计算方面有所不同.从方法本身来讲,CQC 方法是精确的计算方法,而SRSS 方法中则包含了一些假设,它给出忽略模态耦合效应的近似结果.3 结语基于结构的固有模态坐标,提出了用于大跨度桥梁耦合抖振响应分析的有限元CQC 方法.通过对单元内部的脉动风速引入近似假设,推导出桥梁结构的节点等效气动抖振力公式,简化了对联合接受函数的处理.结合有限元方法和随机振动理论,给出了桥梁结构节点位移和单元内力功率谱密度和方差的计算方法.该方法能够考虑自然风的任意风谱和空间相关性以及桥梁结构抖振响应的多模态和模态耦合效应,并且计算过程简单,效率较高.从方法本身来讲,CQC 方法是精确的计算方法,而SRSS 方法中则包含了一些假设,它给出忽略模态耦合效应的近似结果.目前对于大气边界层中紊流纵向与竖向脉动风速的交叉功率谱的研究还不够完善,文中给出了一些国外学者建议的交叉风谱.应用该方法能够进行大跨度桥梁在施工或成桥阶段的三维抖振响应分析.在该论文的第二部分,将把本文方法应用于分析江阴长江大桥的耦合抖振响应问题.参考文献:[1] Davenport A G.The application of statistical concepts to the wind loading of structures[J ].Proc ICE ,1961,19:449-472.[2] Davenport A G.Buffeting of a suspension bridge by storm winds[J ].J Struct Engrg Div ,1962,88(6):233-264.[3] Scanlan R H ,G ade R H.Motion of suspended bridge spans under gusty wind[J ].J Struct Engrg Div ,1977,103(9):1867-1883.[4] Scanlan R H.The action of flexible bridges under wind ,Ⅱ:Buffeting theory[J ].J Sound and Vibration ,1978,60(2):201-211.[5] Scanlan R H ,Jones N P.Aeroelastic analysis of cable -stayed bridges[J ].J Struct Engrg ,1990,116(2):229-297.[6] 陈 伟.大跨度桥梁抖振反映谱研究[D ].上海:同济大学桥梁工程系,1993.[7] Matsumoto M ,Chen X ,Shiraishi N.Buffeting analysis of long -span bridge with aerodynamic coupling [A ].Proceedings of 13th NationalSymp on Wind Engrg[C].[s.l.]:Japan Association for Wind Engineering ,1994.227-232(in Japanese ).[8] Chen X ,Matsumoto M ,Kareem A.Aerodynamic coupled effects of flutter and buffeting of bridges[J ].J Engrg Mech ,2000,126(1):17-26.[9] Jain A ,Jones N P ,Scanlan R H.Coupled flutter and buffeting analysis of long -span bridges[J ].J Struct Engrg ,1996,122(7):716-725.[10] Xu Y L ,Sun D K ,K o J M ,et al.Buffeting analysis of long -span bridges :A new algorithm[J ].Computers and Structures ,1998,68:303-313.[11] Scanlan R H.Problematic in formulation of wind -force model for bridge decks[J ].J Struct Engrg ,1993,119(7):1433-1446.[12] Starossek plex notation in flutter analysis[J ].J Struct Engrg ,1998,124(8):975-977.[13] Simiu E ,Scanlan R H.Wind effects on structures[M ].2nd ed.New Y ork :John Wiley &Sons ,1986.[14] Kaimal J C.Spectral characteristics of surface -layer turbulence[A ].Quarterly J Royal Meteorological Society[C].Bracknell :[s.n.],1972.563-589.[15] Jones N P ,Jain A ,Scanlan R H.Wind cross -spectrum effects on long -span bridges[A ].Proceedings of Engrg Mech Spec Conf ASCE[C].New Y ork :[s.n.],1992.321-336.[16] Panofsky H A ,Dutton J A.Atmospheric turbulence[M ].New Y ork :John Wiley &Sons ,1984.265 同 济 大 学 学 报第30卷 。
