传感器常用传感器有：光敏传感器（光敏电阻）、驻极体话筒传感器、温度传感器、空气质量传感器、称重传感器、烟雾传感器、酒精传感器、热释电红外传感器等。
光敏传感器：光敏传感器是最常见的传感器之一，它的种类繁多，主要有：光电管、光电倍增管、光敏电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、CCD和CMOS 图像传感器等。
光传感器是目前产量最多、应用最广的传感器之一，它在自动控制和非电量电测技术中占有非常重要的地位。
最简单的光敏传感器是光敏电阻，当光子冲击接合处就会产生电流。
光敏电阻：又称光导管，为纯电阻元件，其工作原理是基于光电导效应(半导体材料受光照射后，其导电率发生变化的现象）。
半导体材料受到光照时会产生电子一空穴对，使其导电性能增强，其阻值随光照增强而减小，光线越强，阻值越低。
光敏电阻是一种没有极性的电阻器件。
光敏电阻的响应时间一般为2---50ms。
光敏电阻器通常由光敏层、玻璃基片（或树脂防潮膜）和电极等组成。
光敏电阻器在电路中用字母“R”或“RL”、“RG”表示。
（光敏电阻的结构）（光敏电阻）光敏电阻的优点：光敏电阻具有很高的灵敏度，很好的光谱特性，光谱响应可从紫外区到红外区范围内。
而且体积小、重量轻、性能稳定、价格便宜，因此应用比较广泛。
光敏电阻的分类：按半导体材料分：本征型光敏电阻、掺杂型光敏电阻。
后者性能稳定，特性较好，故目前大都采用它。
根据光敏电阻的光谱特性，可分为三种光敏电阻器：1、紫外光敏电阻器：对紫外线较灵敏，包括硫化镉、硒化镉光敏电阻器等，用于探测紫外线。
2、红外光敏电阻器：主要有硫化铅、碲化铅、硒化铅。
锑化铟等光敏电阻器，广泛用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱，红外通信等国防、科学研究和工农业生产中。
3、可见光光敏电阻器：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌光敏电阻器等。
主要用于各种光电控制系统，如光电自动开关门户，航标灯、路灯和其他照明系统的自动亮灭，自动给水和自动停水装置，机械上的自动保护装置和“位置检测器”，极薄零件的厚度检测器，照相机自动曝光装置，光电计数器，烟雾报警器，光电跟踪系统等方面。
可编辑修改精选全文完整版第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。
2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。
3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。
传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。
第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。
2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。
3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。
4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。
5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。
1)(1)(+=ωτωj j H )(11)(ωτω+=A srad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。
现已知某玻璃水银温度计特性的微分方程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。
求该温度计的时间常数及灵敏度。
解：原微分方程等价于：x y dt dy3102-=+所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。
常见传感器基础知识归纳（中篇）一、陀螺仪传感器陀螺仪传感器是一个简单易用的基于自由空间移动和手势的定位和控制系统，它原本是运用到直升机模型上，现已被广泛运用于手机等移动便携设备。
陀螺仪的原理就是，一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。
人们根据这个道理，用它来保持方向。
然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。
我们骑自行车其实也是利用了这个原理。
轮子转得越快越不容易倒，因为车轴有一股保持水平的力量。
现代陀螺仪是可以精确地确定运动物体的方位的仪器，它在现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器。
陀螺仪传感器特性首先陀螺仪传感器最主要的特性是它的稳定性和进动性。
我们可以从儿童玩的陀螺中发现高速旋转的陀螺可以竖直不倒而保持与地面垂直，这就反映出陀螺运动时候的稳定性。
研究陀螺仪运动特性的理论是绕定点运动刚体动力学的一个分支，它以物体的惯性为基础，研究旋转物体的动力学特性。
可以说陀螺仪传感器是一个简单易用的基于自由空间移动和手势的定位和控制系统。
陀螺仪传感器的应用1、国防工业陀螺仪传感器原本是运用到直升机模型上的，而它已经被广泛运用于手机这类移动便携设备上，不仅仅如此现代陀螺仪是一种能够精确地确定运动物体的方位的仪器，所以陀螺仪传感器是现代航空，航海，航天和国防工业应用中的必不可少的控制装置。
陀螺仪传感器是法国的物理学家莱昂·傅科在研究地球自转时命名的，到如今一直是航空和航海上航行姿态及速率等最方便实用的参考仪表。
2、开门报警器陀螺仪传感器新的应用：测量开门的角度，当门被打开一个角度后，发出报警声，或者结合GPRS模块发送短信以提醒门被打开了。
另外，陀螺仪传感器集成了加速度传感器的功能，当门被打开的瞬间，将产生一定的加速度值，陀螺仪传感器将会测量到这个加速度值，达到预设的门槛值后，将发出报警声，或者结合GPRS模块发送短信以提醒门被打开了。

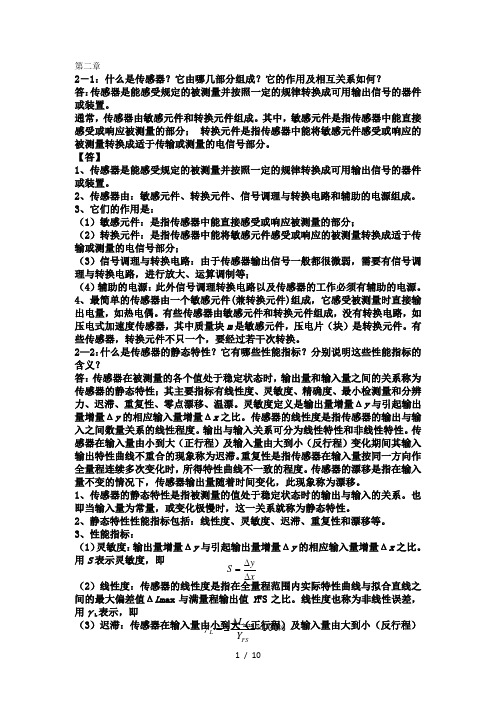

第二章2－1：什么是传感器？它由哪几部分组成？它的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
通常，传感器由敏感元件和转换元件组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分； 转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
【答】1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。
3、它们的作用是：（1）敏感元件：是指传感器中能直接感受或响应被测量的部分；（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；（3）信号调理与转换电路：由于传感器输出信号一般都很微弱，需要有信号调理与转换电路，进行放大、运算调制等；（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。
4、最简单的传感器由一个敏感元件(兼转换元件)组成，它感受被测量时直接输出电量，如热电偶。
有些传感器由敏感元件和转换元件组成，没有转换电路，如压电式加速度传感器，其中质量块m 是敏感元件，压电片（块）是转换元件。
有些传感器，转换元件不只一个，要经过若干次转换。
2—2：什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义？答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。
灵敏度定义是输出量增量Δy 与引起输出量增量Δy 的相应输入量增量Δx 之比。
传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。
输出与输入关系可分为线性特性和非线性特性。
传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象称为迟滞。
传感器复习资料传感器是一种能够感知和测量物理量的设备，它可以将检测到的信号转化为电信号或其他形式的信号，用于实时监测、控制和反馈系统。
在实际应用中，传感器被广泛用于工业生产、自动化控制、环境监测、医疗诊断等领域。
本文将对常见的传感器类型、工作原理以及应用进行详细介绍。
一、传感器类型1. 温度传感器：温度传感器用于测量物体的温度变化，常见的温度传感器有热电偶、热电阻、红外线传感器等。
2. 湿度传感器：湿度传感器用于测量空气中的湿度，常见的湿度传感器有电容式湿度传感器、电阻式湿度传感器等。
3. 压力传感器：压力传感器用于测量气体或液体的压力变化，常见的压力传感器有压阻式传感器、压电式传感器、压力开关等。
4. 光敏传感器：光敏传感器用于测量光线的强弱变化，常见的光敏传感器有光敏电阻、光敏二极管、光敏三极管等。
5. 加速度传感器：加速度传感器用于测量物体的加速度变化，常见的加速度传感器有压阻式传感器、压电式传感器、MEMS加速度传感器等。
6. 气体传感器：气体传感器用于测量空气中各种气体的浓度变化，常见的气体传感器有氧气传感器、二氧化碳传感器、氨气传感器等。
7. 液位传感器：液位传感器用于测量容器内液体的高度或压力变化，常见的液位传感器有浮子式传感器、电容式传感器、超声波传感器等。
二、传感器工作原理不同类型的传感器有不同的工作原理，下面以几种常见的传感器为例进行介绍：1. 温度传感器：热电偶是通过两种不同材料的热电效应来测量物体的温度变化的。
热电偶的工作原理是根据两种不同材料的热电效应产生的电势差来判断温度的变化。
2. 湿度传感器：电容式湿度传感器是通过测量两个电极之间的电容变化来测量空气中的湿度变化的。
湿度变化会导致电极之间电介质的介电常数发生变化，从而改变电容值。
3. 压力传感器：压力传感器通常通过感应器件与被测物体产生压力的力或变形来测量压力变化。
压力传感器根据不同的原理可分为电阻式传感器、压电式传感器等。

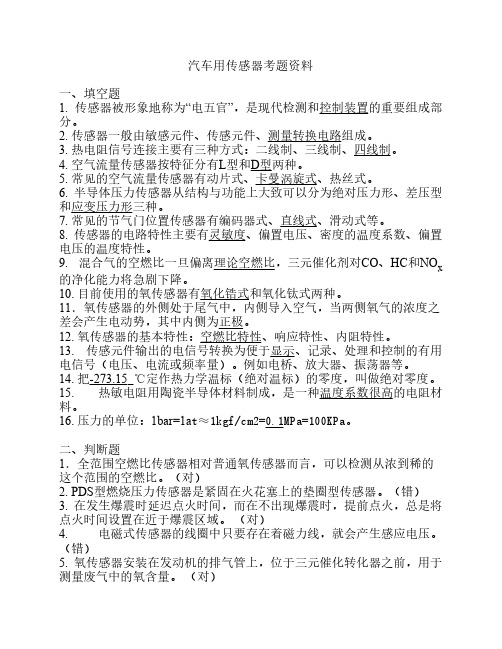

汽车用传感器考题资料一、填空题1. 传感器被形象地称为“电五官”，是现代检测和控制装置的重要组成部分。
2. 传感器一般由敏感元件、传感元件、测量转换电路组成。
3. 热电阻信号连接主要有三种方式：二线制、三线制、四线制。
4. 空气流量传感器按特征分有L型和D型两种。
5. 常见的空气流量传感器有动片式、卡曼涡旋式、热丝式。
6. 半导体压力传感器从结构与功能上大致可以分为绝对压力形、差压型和应变压力形三种。
7. 常见的节气门位置传感器有编码器式、直线式、滑动式等。
8. 传感器的电路特性主要有灵敏度、偏置电压、密度的温度系数、偏置电压的温度特性。
9. 混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC和NO x 的净化能力将急剧下降。
10. 目前使用的氧传感器有氧化锆式和氧化钛式两种。
11．氧传感器的外侧处于尾气中，内侧导入空气，当两侧氧气的浓度之差会产生电动势，其中内侧为正极。
12. 氧传感器的基本特性：空燃比特性、响应特性、内阻特性。
13. 传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号（电压、电流或频率量）。
例如电桥、放大器、振荡器等。
14. 把-273.15 ℃定作热力学温标（绝对温标）的零度，叫做绝对零度。
15. 热敏电阻用陶瓷半导体材料制成，是一种温度系数很高的电阻材料。
16. 压力的单位：1bar=1a t≈1kgf/cm2=0.1MPa=100KPa。
二、判断题1．全范围空燃比传感器相对普通氧传感器而言，可以检测从浓到稀的这个范围的空燃比。
（对）2. PDS型燃烧压力传感器是紧固在火花塞上的垫圈型传感器。
（错）3. 在发生爆震时延迟点火时间，而在不出现爆震时，提前点火，总是将点火时间设置在近于爆震区域。
（对）4. 电磁式传感器的线圈中只要存在着磁力线，就会产生感应电压。
（错）5. 氧传感器安装在发动机的排气管上，位于三元催化转化器之前，用于测量废气中的氧含量。
（对）6. G加速度传感器能广泛应用于汽车的安全气囊、防抱死以及四轮转向及自动变速器系统上。
传感器技术模块一传感器(Sensor)知识要求：1、传感器组成及工作原理；2、分类、输出特性、和负载的连接。
技能要求：1、掌握光电、电感、电容和磁场式传感器的正确使用；2、掌握传感器的串联、并联回路控制负载。
1．1 传感器基本知识1．1．1 定义传感器是自动检测装置中直接感受被测量，并将它转换成可用信号输出的器件。
①自动检测在自动化装置构成的系统中是必不可少的。
②直接感受被测量，表明传感器和被测量之间没有其它感受器件。
③实际的被测量中多数是非电量，当然也可能是电量。
④输出的可用信号，是与被测量有确定对应关系的电量，通常为电压、电流。
1．1．2 组成被测量电量①敏感元件是传感器中直接感受被测量并输出与被测量成确定关系的其他量的元件。
其作用是检测感应被测物体信息。
②转换元件是只感受由敏感元件输出的与被测量成确定关系的其它量并将其转换成电量输出的元件。
其作用是把被测物体信息转换为可用输出信号（电量）。
③辅助元件：辅助电源，固定、支撑件等。
1．1．3 应用代替人的五种感觉（视、听、嗅、味、触）器官。
1．1．4 分类按输出信号的性质分：数字量传感器、模拟量传感器。
1．1．5 数字量传感器输出特性（1）NPN型：传感器的转换元件的输出管为NPN型。
①传感器的负载（灯）接在传感器电源正极（+DC24V）和传感器输出信号端之间；②未感应时传感器输出管截止，输出端输出逻辑电平“1”（+DC24V），负载不工作；③有感应时传感器输出管导通，输出端输出逻辑电平“0”（0V），负载得电工作。
（2）PNP型：传感器的转换元件的输出管为PNP型。
①传感器的负载（灯）接在传感器输出信号端和传感器电源负极（0V）之间；②未感应时传感器输出管截止，输出端输出逻辑电平“0”（0V），负载不工作；③有感应时传感器输出管导通，输出端输出逻辑电平“1”（+DC24V），负载得电工作。
蓝黑红蓝黑红负载接近开关电路接近开关电路负载（）输出特性为型（）输出特性为型图1．2 以电感式接近开关为例的传感器输出特性1．2 光电式传感器光电式传感器发射出来自其发光元件的光线（可见光或红外线）。
汽车用传感器考题资料一、填空题1. 传感器被形象地称为“电五官”，是现代检测和控制装置的重要组成部分。
2. 传感器一般由敏感元件、传感元件、测量转换电路组成。
3. 热电阻信号连接主要有三种方式：二线制、三线制、四线制。
4. 空气流量传感器按特征分有L型和D型两种。
5. 常见的空气流量传感器有动片式、卡曼涡旋式、热丝式。
6. 半导体压力传感器从结构与功能上大致可以分为绝对压力形、差压型和应变压力形三种。
7. 常见的节气门位置传感器有编码器式、直线式、滑动式等。
8. 传感器的电路特性主要有灵敏度、偏置电压、密度的温度系数、偏置电压的温度特性。
9. 混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC和NO x的净化能力将急剧下降。
10. 目前使用的氧传感器有氧化锆式和氧化钛式两种。
11．氧传感器的外侧处于尾气中，内侧导入空气，当两侧氧气的浓度之差会产生电动势，其中内侧为正极。
12. 氧传感器的基本特性：空燃比特性、响应特性、内阻特性。
13. 传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号（电压、电流或频率量）。
例如电桥、放大器、振荡器等。
14. 把-273.15℃定作热力学温标（绝对温标）的零度，叫做绝对零度。
15. 热敏电阻用陶瓷半导体材料制成，是一种温度系数很高的电阻材料。
16. 压力的单位：1bar=1a t≈1kgf/cm2=0.1MPa=100KPa。
二、判断题1．全范围空燃比传感器相对普通氧传感器而言，可以检测从浓到稀的这个范围的空燃比。
（对）2. PDS型燃烧压力传感器是紧固在火花塞上的垫圈型传感器。
（错）3. 在发生爆震时延迟点火时间，而在不出现爆震时，提前点火，总是将点火时间设置在近于爆震区域。
（对）4. 电磁式传感器的线圈中只要存在着磁力线，就会产生感应电压。
（错）5. 氧传感器安装在发动机的排气管上，位于三元催化转化器之前，用于测量废气中的氧含量。
（对）6. G加速度传感器能广泛应用于汽车的安全气囊、防抱死以及四轮转向及自动变速器系统上。
（错）7. 角度传感器按输出信号分类，可分为模拟式与数字式两种。
（对）8. 温度补偿电路担负传感元件偏置温度特性的补偿及灵敏度的温度特性补偿作用。
（对）9. 在发动机利用氧传感器进行闭环控制时，一般情况下，尾气总处于理论空燃比的附近。
（对）10. 铅与三元催化剂及氧量传感器的贵金属电极之间易发生反应，所以禁止铅汽油。
（对）11. 半导体压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。
（对）12. 按能量的传递方式分类，可分为有源能量控制型传感器、无源能量转换型传感器两种。
（对）13. 对汽车用传感器的主要要求体现在高可靠性、低生产成本、苛刻的工作条件、体积小、高精度等方面。
（对）14. 理想的混合气是燃料蒸气和空气的气态均匀混合。
（对）15. 为了避免因爆震损伤发动机，同时又可在爆震临界区域附近设定点火时间，以达到节省燃油，提高输出功率的目的，于是开发了防爆震系统。
（对）16. 为提高输出电压，用稳压电路来驱动压力检测部分，由运算放大器、电阻和电容组成了多级放大电路，能提高传感器的灵敏度。
（对）三、简答题1. 传感器定义答：传感器是借助检测元件将一种形式的信息转换成另一种信息的装置。
通常传感器是指一个能把被测的非电量变换成电量的器件。
2. 何为压阻效应？答：当力作用于硅晶体时，晶体的晶格发生变形，使载流子从一个能谷向另一个能谷散射，引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。
压阻效应的强弱可以用压阻系数∏来表征。
压阻系数∏被定义为单位应力作用下电阻率的相对变化。
压阻效应有各向异性特征，沿不同的方向施加应力和沿不同方向通过电流，其电阻率变化会不相同。
例如：在室温下测定N型硅时，沿（100）方向加应力，并沿此方向通过电流的压阻系数∏11=102.2×10-11m2/N;而沿（100）方向施加应力，再沿（110）方向通电流时，其压阻系数∏12=53.7×10-11m2/N。
此外，不同半导体材料的压阻系数也不同。
如在与上述N型硅相同条件下测出N型锗的压阻系数分别为∏11=5.2×10-11m2/N；∏12=5.5×10-11m2/N。
3.何为单晶硅的晶向？答：晶体中各种方向上的原子列叫晶向。
在晶胞上建立坐标系，即晶体立方系，则：（100）就是方向向量的坐标。
即：（110）表示过原点和点x=1，y=0，z=0的直线上所经过的原子。
（110）就是方向向量的坐标。
即：（110）表示过原点和点x=1，y=1，z=0的直线上所经过的原子。
（111）就是方向向量的坐标。
即：（111）表示过原点和点x=1，y=1，z=1的直线上所经过的原子。
如果晶体为体心立方晶胞，则此晶向经过正方体对角线上的原子。
4. 金属热电阻的特征。
答：①温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
②易提纯、复现性好、化学性质稳定的金属材料可制作热电阻。
③电阻的温度系数很小且也比较稳定，一般精度在（3000~7000）×10-6/℃。
④金属做成细丝或薄膜。
⑤常用来做热电阻的金属有铂（Pt）、镍（Ni）、铜（Cu）等。
5.何为氧传感器的基本特性？答：（1）空燃比特性空燃比在适当范围内变化时，三元催化剂本身的净化效率还高些，所以要根据发动机的性能选用特性适当的氧传感器。
氧传感器的基本空燃比特性、浓与稀状态的响应特性对尾气空燃比的影响很敏感。
（2）响应特性响应特性过于滞后时，会越出三元催化剂净化效率窗口范围，造成净化效率下降。
反之响应特性过快时，空燃比特性则不够稳定，过快没有什么意义，反而存在问题。
（3）内阻特性在常温下，氧传感器的内阻过高，与控制器的一般输入阻抗（10MΩ以下）相比，已经无法进行测量，尾气造成传感元件处于高温状态。
要测量的话，就要等到内阻下降。
就目前氧传感器的品种来看，有很多是带加热器的氧传感器，以便启动发动机之后，尽快使传感器进入工作状态。
6. 何为赛贝克效应？答：将两种不同材质的金属导线连接在一起来，构成一个闭合回路。
当A、B两点之间形成温度差△TAB时，两者之间就会出现电位差△V AB，这种现象称为赛贝克效应。
热电偶就是利用这一热电效应来工作的。
7.影响空气流量传感器测量精度的主要因素有哪些？写出各种空气流量传感器综合性能比较。
答：（1）主要因素有非线性、温度、加速时的响应特性、急减速时因水锤现象产生气柱振动、脉动气流、管道阻力、温度。
（2）各种空气流量传感器综合性能比较8. 何为传感器的电路特性？答：传感器的制造过程中有一定的杂散性，需要分别予以调整和补偿。
电路设计的最大问题是如何很好的对这些特性进行调整与补偿，使得这些特性符合要求。
传感器的电路特性主要有灵敏度、偏置电压、灵敏度的温度系数、偏置电压的温度特性。
①灵敏度：为提高输出电压，用稳压电路来驱动压力检测部分，由运算放大器、电阻和电容组成了多级放大电路；②偏置电压温度补偿：是利用R p完成，利用该电阻的温度特性，打破桥式电阻的平衡而实现温度补偿。
因此需要预先测好检测部位的偏置电压的温度特性。
③偏置电压：是通过调整R a 、R b 实现对差动放大器反相输入完成的。
不仅可以调整检测部分的偏置电压，还可以吸收差动放大部分的偏置电压。
④灵敏度的温度特性：因其温度系数的特性，在末级放大器采用正温度系数的反馈电阻R f 实现增益温度补偿。
此外，通过调整R f 可缩小灵敏度的杂散范围。
四、作图题1.画出热敏电阻温度传感器报警系统控制原理2．画出超声波式卡曼涡旋空气流量传感器结构示意图。
3.画出传感器的结构示意简图。
温度≥T 1 时4.画出热线式空气流量计(H/W)的等效示意图。
5.画出加热型氧传感器的结构示意图。
6.画出晶向为（100）、（110）的N型单晶硅示意图。
7.画出车高调整装置方框图。
8.画出热敏开关控制汽车空调系统的示意图。
五、计算题1. 已知空气中按质量计，氧气约占23%，氮气约占77%，汽油的质量成分碳约占86%，氢约占14%。
质量为2KG的汽油在发动机气缸内完全燃烧做功，需要多少空气？求理论空燃比。
解：空气中的主要元素是氧和氮，按质量计，O2约占23%，N2约占77%，与燃油中的C、H完全燃烧，化学反应方程式分别是：C+ O2=CO2①2H2+ O2=2H2O ②按照化学反应当量关系，可求出1KG燃油完全燃烧所需的理论空气量LO在CO2中O和C之比：g01/g C=16*2/12=8/3 ③在H2O中C和H的质量之比：g O2/g H=16/1*2=8/1 ④则燃烧需要氧的质量为：G O=g O1+g O2⑤故燃烧需要空气的质量为：L O=G O/23%L O=( g O1+g O2)/0.23L O=1/0.23(8/3 g C+8 g H) ⑥2kg汽油中含C的质量：g C=2kg*86% ⑦2kg汽油中含H的质量：g H=2kg*14% ⑧将式⑦⑧代入式⑥得L O=1/0.23(8/3 g C+8 g H)= 1/0.23（8/3 *2*86%+8*2*14%）=29.4理论空燃比为：A/F=29.4/2=14.7答：2kg汽油完全燃烧需要29.4kg空气，理论空燃比A/F为14.7.8642U g 输出电压 2. 某动片式空气流量传感器的等效电路如图，求电位计的滑动臂分别在100%、75%、50%、25%、0%位置（100%为进气量最大的位置，0%为进气量最小位置）时输出电压Us ，并作出特性曲线图。
（已知VB=12V ，R1=10千欧，R2=10千欧，R2为线性电位计）。
解：设R 2cs 为电位计的滑动臂至上端的电阻值。
Us 为输出电压。
(1)求R 2cs : R 2cs =R 2×（1-X%） ①当滑动臂分别在100%、75%、50%、25%、0%时，由①式可求得R 2cs 电阻分别为0千欧、2.5千欧、5千欧、7.5千欧、10千欧。
(2)求Us: Us=V B ×R 2CS /(R 1+R 2） ②将R 2cs 的值分别代入②求得Us 分别为0V 、1.5V 、3V 、4.5V 、6V.(3) 特性曲线图0 20 40 60 80 100 %输出臂位置开小 开大。
