最新整理直流电源技术规范书.doc

直流系统技术规范书1. 总则本技术条件书适用于变电站微机直流系统.书中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本《技术条件书》要求，符合行业有关规范、标准的优质产品。

本《技术条件书》中所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

2. 技术要求2.1 引用标准GB/T3859.1-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源NDGJ8-89 火力发电厂、变电所二次接线设计技术规程DL/T459-2000 电力系统直流电源柜订货技术条件DL/T5120-2000 小型电力工程直流系统设计规程DL/T5044-2004 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件2.2 使用环境条件2.2.1 周围空气温度最高温度: 55℃最低温度: -5℃2.2.2 最大相对湿度: 95%2.2.3 海拔高度: <1000m2.2.4 地震烈度: 8度水平加速度: 0.25g垂直加速度: 0.125g2.2.5 防护等级IP302.3 直流系统的技术性能2.3.1 直流系统的组成直流系统操作电源电压为: DC220V, 采用单母线分段接线, 每段母线各带1组蓄电池和1组充电装置, 正常工作时母线分段开关与进线开关之间相互联锁以确保两段母线上的蓄电池不并列运行，蓄电池与充电装置并接,接线方式为控制母线和合闸母线合二为一。

高频开关电源的充电模块须采用N+1热备份型式。

直流系统主要由以下部分组成：━充电模块━监控模块━蓄电池在线均衡装置━绝缘在线监测及接地故障定位装置━直流馈线柜━阀控式密封铅酸蓄电池━蓄电池柜2.3.2 功能要求━具有自动恢复功能, 实现市电恢复后自动开机, 自动选择。

附件：《技术规范》一、10kV电灌站直流屏技术规范（一）、直流电源1 通用条款1.1 本规范不是设备技术要求的全部内容，没有提到的技术条件按现行的国家标准、行业标准执行。

1.2 供方也可推荐与本技术规范规格偏差很小的类似定型产品，同时提供详尽的技术偏差说明。

1.3 供货方在投标书中提供与所供设备有关的技术资料，直流电源柜应有详细的技术说明，包括原理、调试、直流系统图以及主要器件的选用情况。

其中包括直流电源柜的初步组屏图。

1.4 供方在投标的同时向需方提供如下技术材料：1.4.1 与所供产品相符的型式试验报告及技术鉴定手续；1.4.2 其他需要的资料。

1.5 供方应提供技术服务，包括设备安装、调试的指导服务。

调试数据经双方确认后，留现场一份。

1.6 设备运到现场后，主、附件的数量、质量、出厂试验报告等技术文件应逐项验收，如发现缺损，供方应负责更换补齐。

1.7凡主要技术参数不符本规范规定或任何部件发现有严重缺陷，需方拒收。

2 专用条款2.1 本技术规范中的代号C10—电池10h率额定容量，AhC1—电池1h率额定容量，AhI10—电池10 h率放电电流，数值为C10/10，AIt—电池t（h）h率放电电流，数值为C10/t，A；Ie—产品输出的标称电流为额定电流2.2 使用环境条件2.2.1 安装地点：户内2.2.2 海拔高度：1000m以下2.2.3 环境气温：-10℃～+50℃2.2.4 最大日温差：25℃2.2.5 最大相对湿度：日平均不大于95%(相对环境气温20±5℃)；月平均不大于90%（相对环境气温20±5℃）。

2.2.6 耐地震能力：地面水平加速度0.2g，垂直加速度0.1g，按IEC1166标准试验，安全系数1.67。

2.2.7 柜体前平面对安装水平面的不垂直度（向后），不允许超过柜体高度的1.5‰。

2.2.8 产品的负载等级为Ⅰ级，即100%额定输出电流、连续。

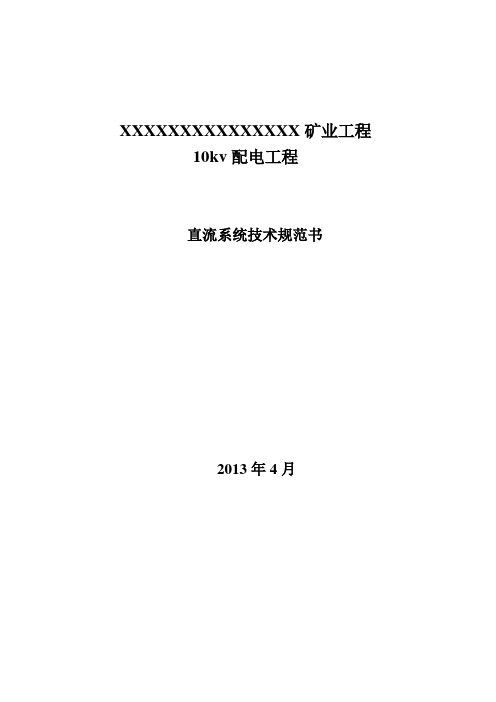

XXXXXXXXXXXXXXX矿业工程10kv配电工程直流系统技术规范书2013年4月1 适用范围本技术规范书为XXXXX矿业10kv配电工程直流系统的设计、选材、制造、检查和试验的基本要求。

2 供方的责任1) 本技术规范书与相关法规、标准、图纸、询价书和数据表等之间的任何矛盾由供方负责澄清。

2) 不允许用假设来掩盖数据的不足，供方有责任由其他渠道获得可靠的数据。

3) 为确保正确的安装，操作及维修，供方应提供所有必须的附加的设备、专用工具和附件的清单，即使这些设备在图纸，规格书或数据表中未列出。

4) 供方提供公用工程的要求及消耗量表。

5) 供方负责直流屏装置的调试，配合电气微机监控系统的调试。

提供出和本工程有关组屏的屏内设计图纸和软盘6) 供方列出并充分描述规格书与相关法规的不同点。

7) 本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和现行工业标准的优质产品。

直流屏型号：H-GZDW序号名称单位型式、规格数量1 直流电源套名称：微型直流电源型号：HDP400-24V12蓄电池及固定电池架套容量：100Ah蓄电池： 12V 2只电池架子：一个13、应遵循的主要标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有效。

所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。

3.1标准规程:制造标准应以现行国家标准及国家电网公司共同确定的有关技术条件条款为依据，使用标准如下：GB/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》DL/T 856-2004《电力用直流电源监控装置》DL/T459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-2004《电力工程直流系统设计技术规程》DL/T637-1997《阀控式密封铅酸蓄电池订货技术条件》JB/T 8451-1996《固定型阀控密封式铅酸蓄电池》ZB K45 017-90《电力系统用直流屏通用技术条件》DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 857-2004《发电厂、变电所蓄电池用整流逆变设备技术条件》GB 17478-1998《低压直流电源设备的特性和安全要求》ZB K45 017-90《电力系统保护自动继电器及装置通用技术条件》GB 50172-93《电气装置安装工程蓄电池施工及验收规范》电力系统继电保护及安全自动装置反事故措施要点，电力部1994年4月10日颁发。

直流和UPS系统技术规范书光伏发电示范项目直流和UPS系统技术规范书2021年11月50MW光伏发电示范项目直流和UPS系统技术规范书校核：2020年11月目录1 总则 (1)2 工程概况 (1)3 设计和运行条件 (1)4 规范性引用文件 (2)5 技术参数和性能要求 (4)6 供货范畴 (14)7 设计与供货界限及接口 (16)8 技术资料及交付进度 (16)9 监造（检验）和性能验收试验 (17)10 包装、运输、安装及质量保证 (22)11 技术参数表 (24)12 技术服务和设计联络 (31)13 分包与外购 (34)14 大部件情形表 (34)15 技术差异表 (34)16 投标人需要说明的其它内容 (35)1 总则1.1本规范书的使用范畴，仅限于*********50MW光伏发电示范项目直流和UPS系统。

它包括直流和UPS系统及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出了最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关工业标准的优质产品。

1.3投标方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年运行体会的成熟产品，以证明安全可靠。

1.4假如投标方的投标书与本规范书有偏差，应以书面形式提出，并对每一点都做详细说明。

如投标方没有以书面形式对本规范书的条文提出异议，那么招标方认为投标方提供的产品完全满足本规范书的要求。

1.5本规范书经双方确认后作为订货合同的附件，与合同正文具有同等效力。

1.6本规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。

1.7本规范书未尽事宜，由双方协商确定。

2 工程概况工程总规划容量50MWp，本期容量为15MWp，安装单片容量为265Wp多晶硅光伏组件。

组件支架采纳固定可调方式。

场内新建一座66kV升压站，本期安装一台50MVA变压器。

国家电网公司直流电源系统运行规范第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站(换流站、串补站、通信站)直流系统运行管理水平的提高，特制定本规范。

第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。

第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。

第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。

第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。

GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行)国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。

所有试项目应达到技术要求后才能投入试运行。

试运行正常后，运行单位方可签字接收。

交接验收试验及要求如下：(一) 绝缘监测及信号报警试验1. 直流电源装置在空载运行时，其额定电压为220V的系统，用25kΩ电阻;额定电压为110V的系统，用7kΩ电阻;额定电压为48V的系统，用1.7kΩ电阻。

分别使直流母线正极或负极接地，应正确发出声光报警。

安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1. 总则1.0.1 本技术规范书仅适用于安徽淮南矿业(集团)有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。

它包括直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。

1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。

1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。

1.0.5本技术规范书未尽事宜，由供、需双方协商确定。

2. 规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1周围空气温度最高温度：38.7 ℃最低温度：0.1 ℃3.2环境相对湿度：日平均值：79～86 %(25℃)3.3 海拔高度： 4 m3.4 地震烈度：7 度（0.15g）3.5防护等级IP 30 级4. 工程概况及供货范围4.1工程概况电气主接线6 kV采用分段单母线，直流系统选用1组30Ah阀控式免维护铅酸蓄电池，配1套充电/浮充电装置，直流电压采用220V。

光伏发电30MWp工程直流电源系统技术规范书通用部分年月1110kV变电站直流电源系统采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2. 项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更海拔高度、耐受地震能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6. 技术规范范本的页面、标题等均为统一格式，不得随意更改。

2目录110kV变电站直流电源系统采购标准技术规范使用说明 (3)1总则 (5)2技术要求 (5)2.1引用标准 (5)2.2通用要求 (6)2.3110V/220V高频开关电源模块 (7)2.4蓄电池 (7)2.548V通信电源模块 (8)2.6降压装置 (9)2.7总监控单元 (9)2.8蓄电池管理单元 (9)2.9直流电源系统绝缘检测装置 (9)2.10仪表 (9)2.11其他要求 (9)3试验 (10)4技术服务、设计联络、工厂检验和监造、工厂（现场）验收 (10)4.1技术服务 (10)4.2设计联络会 (10)4.3工厂检验和监造 (11)4.4工厂（现场）验收 (11)31总则1.1 本规范文件提出了对110kV变电站的110V/220V直流电源系统的功能设计、结构、性能、安装等方面的技术要求。

检索号：BZ3268S-D编号：BZ3268S-D-06常州机场有限责任公司10kV变电所直流系统技术规范书常州电力设计研究院工程设计证书：乙级证书编号：102312-sy二零零九年十一月批准审核校核编写直流电源系统技术规范书1系统总体要求1.1投标设备应至少满足ZBK 45017-1990《电力系统用直流屏通用技术条件》和JB/T 5777.4-1992《电力系统用镉镍蓄电池直流系统电源屏（台、柜）》的相关要求1.2性能要求1.2.1投标设备应为微机监控的直流电源系统，采用高频开关电源模块式组成的单套充电装置1.2.2控制母线输出直流额定电压为110V，输出额定电流为30A，单组蓄电池额定容量为120Ah1.2.3稳压精度、稳流精度、纹波系数技术要求见2.1.2.3。

1.2.4直流输出·单母线（控制母线）·直流系统控制回路总数12路，其中按10回10A,2回16A出线考虑·馈线出口及蓄电池两端采用熔断器分断，蓄电池输出设总闸刀。

开关和保护装置80%额定电压试验应能分别或同时进行，不论正常运行80%额定电压试验，都必须保证控制母线不间断长时间供电1.2.5逆变交流电源输出配有一台2kVA交/直流逆变电源装置，输出交流电压220V，共3回路，每回按不低于6A考虑1.3柜体要求1.3.1柜体尺寸2360（高）*800（宽）*600（深）1.3.2柜体颜色甲方定,应同综合自动化装置柜1.3.3柜数量及要求·直流电源屏建议不超过3面柜（包括蓄电池）·采用前大玻璃单开门，后双开门结构，具有良好的通风散热及防尘功能。

1.4交流输入·两路三相交流输入，额定电压为380V±10%，额定频率为50Hz±2%。

·两路交流电源应能自动和手动切换，并且相互联锁，以保证在同一时刻只有一路交流电源供电。

1.5使用环境条件1.5.1设备安装位置直流电源设备及蓄电池柜安装于变电站二次设备室。

安宁市裕青鑫峰投资有限公司220V直流操作电源（不含蓄电池）交流不间断电源一体化装置技术规范书云南电力设计咨询研究院2011年1月1.总则1.1.本设备技术规范书适用于110kV裕青鑫峰总降工程电力用直流和交流一体化不间断电源设备的功能设计、结构、性能、安装和试验及验收等方面的技术要求。

1.2.本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3.投标方应仔细阅读本技术条件书阐述的全部条款。

投标方提供的直流系统应满足技术条件书的技术要求。

1.4.如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5.投标方应保证所供货不存在侵犯第三方知识产权问题。

1.6.本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。

1.7.本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。

1.8.本设备技术规范书未尽事宜，由买卖双方协商确定。

1.9.投标方所提供的设备至少有三年五套连续成功的商业运行业绩，投标方在投标书后附上近三年的业绩表。

业绩表中所列设备的型号与投标方拟提供的设备型号相同，业绩表中应提供联系方式以供核查。

1.10.应遵循的主要现行标准：下列标准所包含的条文，通过在本技术协议中引用而构成本协议的条文。

下列标准出版时，所示版本均为有效。

所有标准都会被修订，使用本技术协议的各方应使用下列标准的最新版本。

DL/T1074-2007 《电力用直流和交流一体化不间断电源设备》DL/T5044- 《电力工程直流系统设计技术规定》DL/T720-2000 《电力系统继电保护柜、屏通用技术条件》GB/T 2900.11- 《电工术语蓄电池名词术语》GB/T 2900.32- 《电工术语电力半导体器件》GB/T 2900.33- 《电工术语电力电子技术》GB4208- 《外壳防护等级》DL/T 637- 《阀控式密封铅酸蓄电池订货技术条件》DL/T 459- 《电力系统直流电源柜订货技术条件》NDGJ8- 《火力发电厂、变电所二次接线设计技术规程》DL/T724- 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781- 《电力用高频开关整流模块技术规定》DL/T5120- 《小型电力工程直流系统设计规程》电安生[1994]191 《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》云南电网公司《云南电网电气设备装备技术原则》2.环境条件及工程条件2.1 环境条件2.1.1 环境温度：－15℃- +40℃；2.1.2 相对湿度： 85% ；2.1.3 抗地震能力： VIII度地震动峰值加速度： 0.2g ；地震动反应谱特征周期： 0.40s；2.1.4 海拔高度： 2000m。
