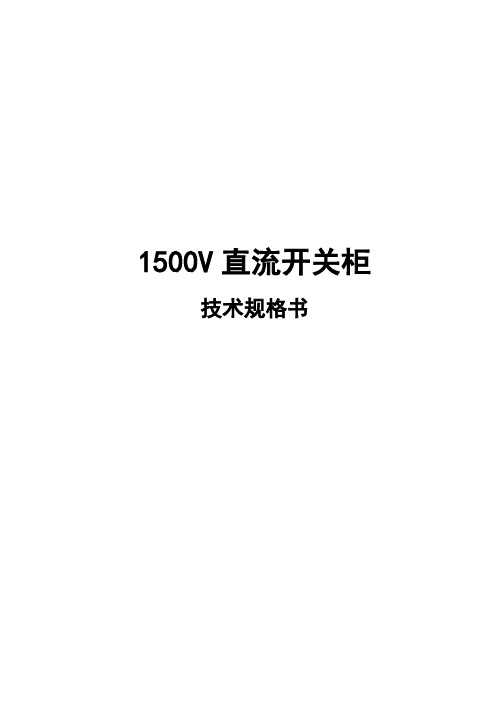

1500V直流开关柜技术规格书一技术条件 (3)1工程概况 (3)2环境条件 (3)3采用标准 (3)4系统参数 (4)5技术要求及性能 (4)6结构要求 (17)7工艺要求 (21)8可靠性、可维护性、可扩展性 (21)9铭牌及标识 (22)二接口 (23)1基本要求 (23)2与变电所综合自动化系统的接口 (23)3与接地系统的接口 (24)4与35K V变电所安装标段接口 (24)三试验、检验及验收 (24)1基本要求 (24)2试验 (25)3检验 (28)4验收 (29)5其它 (29)四设计联络 (30)1基本要求 (30)2设计联络费用 (31)3设计联络时间及内容 (31)五技术文件 (31)1概述 (31)2图纸 (32)3手册 (32)4其他技术文件 (32)5图纸、手册和技术文件的交付 (33)六培训 (34)1概述 (34)2培训材料 (34)3培训的主要内容 (34)4培训计划 (35)七供货范围 (35)1设备数量 (35)2备品备件 (36)3专用工具或测试仪表 (36)一技术条件1工程概况2环境条件3采用标准设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合如下标准：1)GB/T10411《城市轨道交通直流牵引供电系统》2)EN50123-1《概述》3)EN50123-2《直流断路器》4)EN50123-3《户内直流隔离开关、负荷开关和接地开关》5)EN50123-6《直流成套开关设备》6)EN50123-7《直流牵引系统测量、控制与保护》7)EN50124-1《铁路应用-绝缘配合-部分1：对绝缘和爬距的基本要求》8)IEC60077《电力牵引设备》9)IEC60439《低压开关设备和控制设备组件》10)GB/T17950《半导体变流器》11)GB/T14048《低压开关设备和控制设备》12)GB/T14598《电气继电器》13)GB7261《继电器及继电保护装置基本试验方法》14)GB6162《静态继电器及保护装置的电气干扰试验》所采用的标准均应为项目执行时的最新有效版本，如果这些标准有矛盾时，按高标准的条款执行或按双方商定的标准执行。
UPS技术规格书1.总则1.1本技术规格书所提出的技术条件为最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规格书及有关国标、行业最新标准的优质产品。
1.2如果供方没有以书面形式对本技术规格书的条文提出异议，则意味着供方提供的设备完全符合本技术规格书的要求。
1.3本技术规格书未涉及的参数、技术要求和试验标准均按IEC、GB、DL现行标准的最高要求执行。
1.4要求供方注册资金不低于100万元。
1.5要求供方近两年直流屏的年销售额必须超过200万元，并提供由审计部门出具的企业近三年的财务审计报告。
1.6供货厂商必须有脱硫项目业绩。
1.7本技术规格书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.8本技术规格书未提及的技术数据及要求，必须按招标图纸中规定的型号、参数为准。
2.UPS技术要求2.1设备制造应遵循国家最新规范和标准：2.2设备的环境运行条件2.2.1安装地点：室内2.2.2海拔高度：不低于1000米2.2.3地震烈度：8度4污秽等级：II级2.2.5气象条件：最高温度：40℃最低温度：-20℃温差：15K环境相对湿度：日相对湿度平均值不大于95%；月平均相对湿度不大于90%2.3 直流屏的技术参数：脱硫岛内设置一套UPS，供脱硫岛DCS及其它一些重要负荷用。
UPS 的输出电气参数由承包人根据所提供的设备决定。
UPS在全厂停电后继续维持其所有负荷在额定电压下继续运行30分钟。
UPS不自带蓄电池，由脱硫直流系统提供DC220V直流电源，UPS正常运行时负荷率不大于60%。
UPS备用馈线回路10%。
UPS、馈线屏及相关设备均为供方工作范围。
脱硫岛设置一套交流不停电电源系统(UPS)。
主要为下列负荷供电：脱硫岛DCS系统、脱硫区域火灾探测报警盘、电气电量变送器等。
UPS系统包括主机柜（整流器、逆变器、静态转换开关等）、旁路柜（旁路变压器、稳压器、手动维修旁路开关等）、馈线柜等。
智能充电24枪技术规格书直流充电桩技术规格书JDV24-480T18(智能充电24枪)聚能新能源·领先型绿色能源企业2017年09月智能充电24枪技术规格书目录一、主要技术标准 (3)二、产品配置及技术参数 (4)三、其他 (8)3.1外观结构 (8)3.2结构安装 (8)3.3电气接线 (9)智能充电24枪技术规格书一、主要技术标准标准号标准名称GB/T2421.1-2008电工电子产品环境试验概述和指南GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2423.55-2006电工电子产品环境试验第2部分：环境测试实验Eh：锤击试验GB4028-2008外壳防护等级（IP代码）GB/T4797.5-2008电工电子产品自然环境条件降水和风GB/T13384-2008机电产品包装通用技术条件GB/T13422-2013半导体电力变流器电气试验方法GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/Z17625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T19826-2005电力工程直流电源设备通用技术条件及安全要求GB/T20234.1-2015电动汽车充电接口规范第1部分：通用要求GB/T20234.3-2015电动汽车传导充电用连接装置第3部分：直流充电接口GB/T27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议智能充电24枪技术规格书二、产品配置及技术参数2.1.产品简介聚能直流智能充电系统是开发适用于电动汽车快速充电设备。

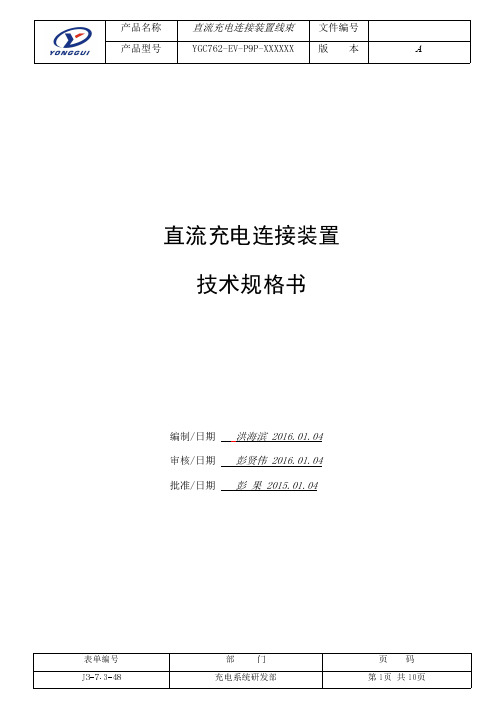

直流充电连接装置技术规格书编制/日期洪海滨2016.01.04审核/日期彭贤伟2016.01.04批准/日期彭果2015.01.04更改和修订发送1连接器型号及说明连接器型号及说明1.1连接器型号：线缆特殊说明产品型号规格参数线缆规格长度2*20+25+2*4+2P(2*0.5M带电磁锁及温度开关YGC762-EV-P9P-80XL1750V/80A75)+P(6*0.75)2*35+25+2*4+2P(2*0.YGC762-EV-P9P-125XL1750V/125A5M带电磁锁及温度开关75)+P(6*0.75)2*70+25+2*4+2P(2*0.5M带电磁锁及温度开关YGC762-EV-P9P-200XL1750V/200A75)+P(6*0.75)2*80+25+2*4+2P(2*0.5M带电磁锁及温度开关YGC762-EV-P9P-250XL1750V/250A75)+P(6*0.75)1.2产品说明：1、本产品符合电动汽车传导充电用连接装置GB/T20234-2015规定；2、连接器整体防水性能高于IP55（插合后）；3、符合人机工程学的把手，握感舒适；4、接触件插拔10000次后接触电阻及温升仍然符合GB/T20234-2015要求；5、创新地采用温度开关或温度传感器供客户选择，能满足不同客户需求；6、创新设计使用电磁锁及反馈结构，能准确检测到检测到反馈信号，防止带电插拔；7、创新设计使用应急解锁功能，防止电磁锁意外失效后导致直流充电枪和乘用车不能分离,当电磁锁出现异常或操作不当导致直流充电枪和乘用车不能分离时，可使用解锁杆将电磁锁回拨；2技术参数2.1电气参数：■额定电压：750V DC/1000V DC■额定电流：80A/125A/200A/250A■接触电阻：≤3mΩ■绝缘电阻：≥2500MΩ■耐电压：50Hz4500V DC1分钟未击穿或闪络现象2.2机械参数■机械寿命：≥10000次■插入及分离力：≤120N2.3其它参数■防护等级：IP54、插合后IP55■环境温度:-30℃～+105℃■湿度：95％（40℃时）■阻燃等级：UL94-V0■污染等级：2级■连接器芯数：9芯2.4材料及表面处理等■外壳体：PC+PBT；颜色：米白；■绝缘体：尼龙+25%波纤；■针孔件：T2紫铜；表面处理：镀银；2.5直流枪性能参数■工作电压：最大1000V DC■工作频率：50Hz■工作环境温度：-40℃～+80℃■工作环境湿度：<93％±3％RH■基本功能：温度开关/温度传感器--发热保护功能，防止不正常使用引起灾害；创新设计使用电磁锁及反馈结构，能准确检测到反馈信号，防止带电插拔；创新设计使用应急解锁功能，防止电磁锁意外失效后导致直流充电枪和乘用车不能分离；2.6温度控制方式及温升一、温控方式方式1：使用温度开关，90±5℃断开，60±5℃恢复方式2：使用温度传感器PTC1000，温度为0℃时，电阻值为1000Ω，100℃时，电阻值为1385.1Ω，电阻值随温度增加而变大。
安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1. 总则1.0.1 本技术规范书仅适用于安徽淮南矿业(集团)有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。
它包括直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。
1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。
1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。
1.0.5本技术规范书未尽事宜，由供、需双方协商确定。
2. 规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1周围空气温度最高温度：38.7 ℃最低温度：0.1 ℃3.2环境相对湿度：日平均值：79～86 %(25℃)3.3 海拔高度： 4 m3.4 地震烈度：7 度（0.15g）3.5防护等级IP 30 级4. 工程概况及供货范围4.1工程概况电气主接线6 kV采用分段单母线，直流系统选用1组30Ah阀控式免维护铅酸蓄电池，配1套充电/浮充电装置，直流电压采用220V。
1500V直流开关柜技术规格书一技术条件 (3)1工程概况 (3)2环境条件 (3)3采用标准 (4)4系统参数 (4)5技术要求及性能 (4)6结构要求 (21)7工艺要求 (25)8可靠性、可维护性、可扩展性 (26)9铭牌及标识 (27)二接口 (28)1基本要求 (28)2与变电所综合自动化系统的接口 (28)3与接地系统的接口 (29)4与35K V变电所安装标段接口 (30)三试验、检验及验收 (30)1基本要求 (30)2试验 (31)3检验 (35)4验收 (36)5其它 (36)四设计联络 (38)1基本要求 (38)2设计联络费用 (38)3设计联络时间及内容 (39)五技术文件 (39)1概述 (39)2图纸 (40)3手册 (41)4其他技术文件 (41)5图纸、手册和技术文件的交付 (41)六培训 (43)1概述 (43)2培训材料 (43)3培训的主要内容 (43)4培训计划 (44)七供货范围 (44)1设备数量 (45)2备品备件 (45)3专用工具或测试仪表 (46)一技术条件1工程概况2环境条件3采用标准设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合如下标准：1)GB/T10411《城市轨道交通直流牵引供电系统》2)EN50123-1《概述》3)EN50123-2《直流断路器》4)EN50123-3《户内直流隔离开关、负荷开关和接地开关》5)EN50123-6《直流成套开关设备》6)EN50123-7《直流牵引系统测量、控制与保护》7)EN50124-1《铁路应用-绝缘配合-部分1：对绝缘和爬距的基本要求》8)IEC60077《电力牵引设备》9)IEC60439《低压开关设备和控制设备组件》10)GB/T17950《半导体变流器》11)GB/T14048《低压开关设备和控制设备》12)GB/T14598《电气继电器》13)GB7261《继电器及继电保护装置基本试验方法》14)GB6162《静态继电器及保护装置的电气干扰试验》所采用的标准均应为项目执行时的最新有效版本，如果这些标准有矛盾时，按高标准的条款执行或按双方商定的标准执行。
可编辑直流电源装置规范书专业：电气目录1 概论 (1)2 标准与法规 (1)3 适用环境 (2)4 技术说明 (3)4.1 总的说明 (3)4.2功能 (3)4.3 高频开关 (4)4.4蓄电池的自动巡检 (5)4.5直流绝缘检测 (5)4.6充电功能 (5)4.7 微机监控器 (6)4.8铅酸蓄电池 (7)4.9电池活化功能 (7)4.10直流屏的技术要求 (7)4.11其他 (8)5.检查和试验 (9)6.防腐 (9)7.卖方文件 (9)8.技术服务 (10)1 概论本规范书为直流电源装置的设计、选材、制造、检测和试验的最基本的技术要求。
所有图纸、文件、铭牌均用中文，所有单位为公制。
220V/40AH直流电源系统配置说明(单套)：柜体颜色：RAL70322 标准与法规制造厂应根据此规格书及国际标准、国家标准和部颁标准的要求对直流电源装置进行设计、制造和试验。
国际标准IEC6O146 半导体变频器：一般要求及有源逆变器IEC60896 固定铅酸电池。
一般要求及测试方法IEC60073 人机界面、标识及识别的基本原则及安全原则一指示装置及启动器的编码原则IEC60076 电源变压器IEC60439 低压开关柜及控制装置组合件IEC60445 人机界面、标识及识别（设备端子及某种设计的导体的端子的识别，包括文字数字系统的一般规定）的基本原则及安全原则IEC60529 密闭设备的防护等级（IP 码）TEC6OSOI 工业过程测量及控制设备的电源兼容性IEC6O947 低压开关柜及控制装置国家标准和部颁标准DL/T5044-2004 《电力工程直流系统设计技术规程》DL/T459-2000 《电力系统直流电源柜订货技术条件》DL/T724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781-2001 《电力用高频开关整流模块》DL/T856-2004 《电力用直流电源监控装置》DL/T857－2004 《发电厂、变电所蓄电池用整流逆变设备技术条件》DL/T637-1997 《阀控式密封铅酸蓄电池订货技术条件》GB1497-85 《低压电器基本标准》GB7251.1-1997 《低压成套开关设备和控制设备》GB50172-1992 《电气装置安装工程-蓄电池施工及验收规范》JB/T8456-1996 《低压直流成套开关设备》JB/T5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》以上仅列出了主要标准，但不是全部。
EPS技术规格书1 范围本技术规格书为项目中EPS设备设计、选材、装配、检查及试验的最基本的要求。
2 卖方的责任本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规定及有关国标、行业标准等的优质新制产品本技术规格书与相关法规，标准，数据表，图纸，询价书等之间的任何矛盾应由卖方负责澄清。
不允许用假设来掩盖数据的不足。
卖方有责任由买方或其它来源获取可靠数据。
为确保设备正确的安装，操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单以及维护管理和维修的相关软件。
即使这些设备在技术规格书或数据表中未列出。
卖方应列出并充分描述本技术规格书与有关法规的不同点。
在设备预期时间寿命内，卖方应能提供所有备品配件及维修技术支持服务，并在国内建立起完善的售后服务体系，且在国内有备件库，做到备件能长期供应。
卖方应提供先进、实用、成熟、可靠的新技术、新工艺、新元件、新材料进行设计并批量生产的EPS。
在国内外典型大单位有至少1年的安全应用实例。
其先进程度在3至5年不至于落后而淘汰，且尚有一定的先进性。
除非另有规定，材料应为全新的、最佳质量的产品且应为生产商的标准产品。
应为经试验和经验证的合格产品，以将现场安装和试车所需的工作量减到最少。
每台产品出厂应有全套合格证书及出厂试验报告。
制造商应获得ISO9001质量体系认证证书和ISO14001环境管理体系认证证书。
3 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡注日期的引用文件，其随后所有的修改单或修改版均不适用本规定。
凡是不注日期或修改号（版次）的引用文件，其最新版本适用于本规定。
本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB17945-2000消防应急灯具Q/应急电源生产及检验规范GB 电线电缆识别标志第一部分: 一般规定GB 电线电缆识别标志第二部分: 标准颜色GB 电线电缆识别标志第三部分: 电线电缆认别标志GB 电线电缆识别标志第四部分: 电气装备电线电缆绝缘线芯认别标志GB 电线电缆识别标志第五部分: 电力电缆绝缘线芯认别标志GB/T 4026-1992电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则GB4208-1993外壳防护等级DL/T637－1997阀控式密封铅酸蓄电池订货技术条件4 设计使用条件4.1.1 EPS应安装在划为非爆炸危险环境的封闭的建筑物内,周围环境应能保证EPS的正常运行。
直流电源技术规格书B 根底设计赵诤李兵巴涛2021.08.25修改说明编制校核审核审定工程经理日期Rev. DESCRIPTION PRE’D CHKD APPR AUTH’D PROJ.MAN DATE本图纸为中国寰球工程公司财产，未经本公司许可不得转给第三者或复制。
The copyright of this drawing is the property of CHINA HUANQIU CONTRACTING & ENGINEERING CORPORATION (HQCEC), unauthorized disclosure or duplication to the third party is not permitted.资质等级GRADE OF QUALIFICATION 甲级CLASS A证书编号CERTIFICATE NO.010016-sj工程PROJ.XXLNG工程接收站工程装置及工区UNIT&WORK AREA全厂性工程2021 BEIJING 专业SPECI.电气ELEC第1X共9X1 OF9图号DRAWING NO.70081-000-70-112-320修正表目录1.概述41.1 范围41.2 供货商责任〔卖方〕41.3 标准标准42.环境条件42.1 室外42.2 室内〔无空调及采暖设备〕52.3 室内〔有空调及采暖设备〕53.设计和构造53.1 概述53.2 充电装置63.3 微机控制装置应具备以下功能：63.4 电池74.检查和验收74.1 直流电源功能单元的试验74.2 整体直流电源型式试验85.铭牌86.包装87.防腐要求98.供货商文件91.概述1.1范围本工程名称为XXLNG工程接收站工程，位于XX市大孤山半岛端部鲇鱼湾水域。
本规定包括了采购者(买方)对直流电源的设计、材料、制造、检验、试验、包装和文件的最低要求。
1.2供货商责任〔卖方〕直流电源的设计、材料、制造、检验及测试应为供货商特定的排他性责任, 供货商应遵守本询价书中包括的所有文件要求和良好的工程惯例。
目录1概述和要求 (3)1.2项目总体要求 (3)2 现场条件 (4)2.1设备材料时限 (4)2.2标准和规范 (4)2.3优先顺序 (4)3 定义 (5)3.1定义 (5)3.3供货要求 (6)4 UPS装置技术要求 (6)4.1技术要求 (6)4.2 UPS电源结构 (7)4.3 UPS技术参数 (8)4.4 UPS单台冗余运行方式 (8)4.5 运行条件 (9)4.6 UPS与外部供电系统的接线 (9)4.7 投标文件所含信息 (9)5 UPS主要元件技术要求 (10)5.1整流器 (10)5.2蓄电池和直流回路 (11)5.3 逆变器 (12)5.4静态旁路开关 (13)5.5可靠性 (14)5.6电磁兼容 (14)6 结构要求 (14)6.1外壳、散热和可接近性 (14)6.2电气元件 (15)6.3接线和端子 (16)6.4接地 (16)6.5标识 (16)7 测量、保护和控制设备 (16)7.1概述 (16)7.2状态指示 (17)7.3测量 (17)7.4保护和报警 (18)7.5工程界面和通讯接口 (18)8 检查和试验 (19)8.1概述 (19)8.2工厂验收试验 (19)9制造与安装 (21)9.2备件和特殊工具 (22)9.3运输 (22)9.4提交文件 (22)9.5技术服务 (22)9.6 关于验收 (23)9.7 售后服务 (23)9.8保证和担保 (24)1概述和要求1.1概述本技术规格书为UPS不间断电源专用技术规格书，适用于XXX工程，是对UPS不间断电源及其辅助设备提出的最低技术要求。
有关本工程的概况、周围环境、输送介质特性、供货要求和方式、参照标准、度量单位、标识、工厂测试、现场实验、包装运输、质量保证等详细描述，应参照《仪表、自控设备和控制系统通用技术规格书》执行。
UPS不间断电源及其辅助设备的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表以及通用技术规格书的要求向买方供货。
XXXXXXXXXXXXXXX矿业工程10kv配电工程直流系统技术规范书2013年4月1 适用范围本技术规范书为XXXXX矿业10kv配电工程直流系统的设计、选材、制造、检查和试验的基本要求。
2 供方的责任1) 本技术规范书与相关法规、标准、图纸、询价书和数据表等之间的任何矛盾由供方负责澄清。
2) 不允许用假设来掩盖数据的不足，供方有责任由其他渠道获得可靠的数据。
3) 为确保正确的安装，操作及维修，供方应提供所有必须的附加的设备、专用工具和附件的清单，即使这些设备在图纸，规格书或数据表中未列出。
4) 供方提供公用工程的要求及消耗量表。
5) 供方负责直流屏装置的调试，配合电气微机监控系统的调试。
提供出和本工程有关组屏的屏内设计图纸和软盘6) 供方列出并充分描述规格书与相关法规的不同点。
7) 本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和现行工业标准的优质产品。
直流屏型号：H-GZDW3、应遵循的主要标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
3.1标准规程:制造标准应以现行国家标准及国家电网公司共同确定的有关技术条件条款为依据，使用标准如下：GB/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》DL/T 856-2004《电力用直流电源监控装置》DL/T459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-2004《电力工程直流系统设计技术规程》DL/T637-1997《阀控式密封铅酸蓄电池订货技术条件》JB/T 8451-1996《固定型阀控密封式铅酸蓄电池》ZB K45 017-90《电力系统用直流屏通用技术条件》DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 857-2004《发电厂、变电所蓄电池用整流逆变设备技术条件》GB 17478-1998《低压直流电源设备的特性和安全要求》ZB K45 017-90《电力系统保护自动继电器及装置通用技术条件》GB 50172-93《电气装置安装工程蓄电池施工及验收规范》电力系统继电保护及安全自动装置反事故措施要点，电力部1994年4月10日颁发。
山东华鲁恒升化工股份有限公司1106工程UPS技术规格书目录1.范围 (3)2.招标要求 (3)3.概况 (3)4.应遵循的主要现行标准 (4)5.使用环境条件 (4)6.电气参数 (5)7.技术条件 (5)8.输出参数指标 (6)9.逆变器技术要求 (7)10.整流器技术要求 (7)11.静态切换开关技术要求 (7)12.旁路系统技术要求 (7)13.UPS自动功能、保护及信号 (7)14.附加技术条件 (9)15.屏柜结构要求 (9)16.技术文件 (9)17.试验 (9)18.卖方工作范围 (10)19.买方工作范围 (11)20.技术服务 (11)21.产品包装及运输准备 (13)1.1本规范书的使用范围，仅限于山东华鲁恒升化工股份有限公司1106工程的UPS系统的设备招标。
它包括UPS主机以及其它屏的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2卖方应详细阅读本技术规格书，并对本规范书中提出要求的条款做出明确答复，如有必要，可给出详细的技术数据或说明。
1.3本规范书提出的只是最低限度的技术要求，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和工业标准的优质产品。
1.4如投标方没有以书面形式对本规范书的条文提出异议，那么需方可以认为投标方提出的产品完全满足本规范书的要求。
1.5买方允许投标厂家的产品存在技术偏差（高于或低于招标要求均可），对所投产品的技术偏差可在投标报价书中以技术偏离表的形式加以详细表达。
1.6本招标文件所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
1.7买方保留在合同签订时和签订后对本技术协议提出补充和修改的权利，卖方在投标书中必须承诺予以无条件的相应和执行。
2.1卖方应在收到本规范书后的一周内，提供满足本规范书要求的详细技术建议书和报价。
对于本文件中提出的技术要求，卖方应在其技术建议书中逐项答复，说明是否能满足要求；同时卖方应就所提供的系统（包括第三方的产品）给予详细说明，该说明应包括照片、图纸、说明书、技术特征、现场性能及要求、功能列表等以便买方能对卖方所提供的系统做出准确的判断和评估。
.注意事项9.1控制方式，当接通220VAC(50Hz)电源，如果没有H/M/L 档位信号输入，则电机处于待机状态；当H/M/L 任何一档有信号输入时，驱动器根据板子拨码开关状态控制电机按照给定的转速运行。
9.2驱动器具备过热保护功能，当驱动器超温时，首先让电机降频运行，如果降频后仍然超温，则切断电机电流，直到驱动器温度降至安全范围内，电机才能重新启动。
9.3驱动器具有过电流保护和堵转保护功能。
9.4电机轴承为精密部件，请勿在转轴上冲击，以防产生噪声，影响使用寿命。
9.5使用环境应避免腐蚀性和其它有害气体对电机的损害。
9.6电机转动时请勿接触电机转轴或旋转部件，以免发生危险。
电机接线图：HM L ACLACN 电源板温控器VA 注：电机选用1台或2台根据客户需求使用。
L NPE火零接地AC220VVm(P)GND (N)Vcc (15V)Vsp (PWM)FG直流电机DC MOTORVm(P)GND (N)Vcc (15V)Vsp (PWM)FG直流电机DC MOTOR ACL ACNH M L.运转测试高中低速测试如图所示将电源的L与调速的H,M,L中的任何一个端子短接即可按照短接的速度指令运行。
.拨码表：拨码状态表，拨码开关共8位，7、8两位为温控器类型选择（厂家内部设置，00为三档温控），1~6位为状态选择。
温控器类型00 （三档温控）序号拨码状态高速H中速M低速L100000061146130620000106394843223000100667506340400011069452835650010007225513726001010750573388700110077759540580011108036174219010000831639438100100108586614541101010088468247012010110911704487精品文档可修改。
大连LNG项目接收站工程
修正表
目录
1.概述 (4)
1.1 范围 (4)
1.2 供货商责任（卖方） (4)
1.3 标准规范 (4)
2.环境条件 (4)
2.1 室外 (4)
2.2 室内（无空调及采暖设备） (5)
2.3 室内（有空调及采暖设备） (5)
3.设计和结构 (5)
3.1 概述 (5)
3.2 充电装置 (5)
3.3 微机控制装置应具备以下功能： (6)
3.4 电池 (7)
4.检查和验收 (7)
4.1 直流电源功能单元的试验 (7)
4.2 整体直流电源型式试验 (7)
5.铭牌 (8)
6.包装 (8)
7.防腐要求 (8)
8.供货商文件 (9)
1.概述
1.1范围
本项目名称为大连LNG项目接收站工程，位于大连市大孤山半岛端部鲇鱼湾水域。
本规定包括了采购者(买方)对直流电源的设计、材料、制造、检验、试验、包装和文件的最低要求。
1.2供货商责任（卖方）
直流电源的设计、材料、制造、检验及测试应为供货商特定的排他性责任, 供货商应遵守本询价书中包括的所有文件要求和良好的工程惯例。
供货商不应使用假设代替买方未提供的信息，供货商应从买方获得必要的信息。
供货商因缺少信息而提出的索赔是不能被接受的。
对于与本询价书要求不同，但实质上可为买方节约资金的设备或附件，供货商可作为一项选择内容将其列出。
这类选择内容应在供货商报价中单独列出且单独报价。
直流电源应是符合本询价书要求的供货商的标准设计，并采用高质量的材料和一流的制作工艺。
附件应为能从市场上买得到的标准配件。
为了满足规定的条件和要求，在任何情况下，与本询价书所要求的内容保持一致而无偏差提出并不意味着免除供货商在该询价书范围之外所应承担的责任。
供货商应该在整个工作范围内执行基于ISO 9001:2000标准（或与之相当的标准）的质量管理体系。
供货商应允许买方或者其授权代表对供货商的工厂进行访问、检查、监督。
供货商应该向买方证明其安全管理系统和环保管理系统符合相关法律。
1.3标准规范
供货商有责任确保所提供的直流电源符合相关的中国国家标准和IEC标准，这些标准包括——但不局限于DL/T5004、DL/T637等。
所有采用的标准均应为最新版本。
2.环境条件
除非另有规定，设备要在下述环境中，按照正常使用条件的额定特性使用。
直流电源安装于室内，配备空调及采暖设备。
2.1室外
最高设计温度: 35.3℃
最低设计温度: -21.1℃
海拔：小于1000m。
多年的平均相对湿度是67%。
空气中含有盐雾。
2.2室内（无空调及采暖设备）
最高设计温度: 40℃
最低设计温度: -21.1℃
2.3室内（有空调及采暖设备）
最高温度: 35℃
最低设计温度: 5℃
3.设计和结构
3.1概述
3.1.1参考文件如无特别说明，应使用最新版及其补充。
3.1.2直流电源的参数、额定值应符合相关的数据表。
3.1.3直流电源的接线方式应符合直流电源单线图。
3.1.4柜体结构应符合柜体图及柜体技术条件的要求，并便于设备的安装调试，
维护检修和运行操作。
3.1.5所使用的元器件均应有生产许可证及合格证，符合相关标准。
各元器件的
安装应端正整齐，层次布置合理，电池组的布置应易于观察液面。
3.1.6直流电源应在本规格书第2款规定的环境条件下连续运行。
3.1.7控制及动力母线对地绝缘电阻应≥10MΩ，充电，浮充电装置及控制和动
力母线的绝缘强度，应能承受2kV工频1分钟的试验。
3.1.8当直流系统发生接地，或绝缘水平低于以下值时：额定输出电压为220V--
直流绝缘电阻 kΩ，绝缘监视装置应可靠动作，报警装置应发出声光报
警信号。
3.1.9控制母线低于或高于整定值时，电压监视装置应可靠动作，报警装置应发
出声光报警信号。
3.2充电装置
不同类型的充电装置应达到下列技术参数要求：
三类充电浮充电装置技术参数要求：
注：上述参数应在以下条件之下：
1）稳流精度：交流输入电压在380V±10% 范围内变化；充电电压在蓄电池标称电压的90%～１４５％范围内变化；充电电流在额定值的２０％～１００％范围内变化。
2）稳压精度及纹波系数：交流输入电压在380V±10% 范围内变化；负载电流在0%～100%范围内变化。
3）其它值指在额定输入输出条件下。
3.3微机控制装置应具备以下功能：
3.4电池
3.4.1电池选用免维护铅酸蓄电池。
4.检查和验收
检查和验收应符合相关的国家标准，详细要求见检验计划。
检查和验收至少应包括以下内容：
4.1直流电源功能单元的试验
1）直流电源整流器试验
2）直流电源逆变器试验
3）直流电源开关试验
4）监视和控制设备试验
5）蓄电池试验
4.2整体直流电源型式试验
1）控制和监测信号
2）输入试验
3）输入冲击电流
4）直流电源输出特性试验
5）动态输出试验
6）动态负载输出特性试验
7）储能和能量恢复试验
8）效率和输入功率因数
9）反向馈电试验
10）EMC试验
11）互连电缆检验
12）轻载试验
13）直流电源辅助装置试验
14）同步试验
15）交流输入故障试验
16）交流输入恢复试验
17）转换试验
18）满载试验
5.铭牌
直流电源及其所有元件和操作机构，均应有耐久、清晰的固定铭牌，铭牌材质应能防止气候条件的影响和腐蚀。
铭牌上至少应包括下列内容：
1）制造商名称或商标
2）型号、名称、制造日期和出厂编号
3）主要的额定参数
4）防护等级
5）标准号
6.包装
设备应有良好的内包装，设备的可动部分应扎牢或固定。
除内包装外还应有外包装，包装箱应符合相应的规定。
内、外包装的整体性能要满足装卸、固定、运输各环节的要求，并应具有防雨、防潮、防震、防损坏的措施，确保证设备运达现场的完好无损。
包装箱内应有：
1）装箱单；
2）设备合格证；
3）设备技术说明书2份。
包装箱外应用不易褪色的醒目涂料标明下列内容：
1）发货厂名
2）货物的名称、型号和数量
3）收货单位的名称、地址
4）毛重
5）包装箱的长、宽、高尺寸
6）“此端向上”、“小心轻放”、“防潮”等运输及贮存时应注意的标志。
7.防腐要求
根据相关的国家标准，在本规定的环境要求下，供货商应保证在要求的使用寿命内，不致因腐蚀而影响性能。
柜内部涂反光好的浅色漆，表面涂不刺眼的颜色（详见数据表），油漆必须是同一型号的同一批产品。
8.供货商文件
供货商应在报价中提供如下信息：
1）在询价书中所有需要提供的文件；
2）完成买方数据表；
3）次级供货商清单；
4）列出所有不符合询价书和标准规范要求的部分。
