直流电源技术规范书

直流系统技术规范书1. 总则本技术条件书适用于变电站微机直流系统.书中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本《技术条件书》要求，符合行业有关规范、标准的优质产品。

本《技术条件书》中所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

2. 技术要求2.1 引用标准GB/T3859.1-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源NDGJ8-89 火力发电厂、变电所二次接线设计技术规程DL/T459-2000 电力系统直流电源柜订货技术条件DL/T5120-2000 小型电力工程直流系统设计规程DL/T5044-2004 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件2.2 使用环境条件2.2.1 周围空气温度最高温度: 55℃最低温度: -5℃2.2.2 最大相对湿度: 95%2.2.3 海拔高度: <1000m2.2.4 地震烈度: 8度水平加速度: 0.25g垂直加速度: 0.125g2.2.5 防护等级IP302.3 直流系统的技术性能2.3.1 直流系统的组成直流系统操作电源电压为: DC220V, 采用单母线分段接线, 每段母线各带1组蓄电池和1组充电装置, 正常工作时母线分段开关与进线开关之间相互联锁以确保两段母线上的蓄电池不并列运行，蓄电池与充电装置并接,接线方式为控制母线和合闸母线合二为一。

高频开关电源的充电模块须采用N+1热备份型式。

直流系统主要由以下部分组成：━充电模块━监控模块━蓄电池在线均衡装置━绝缘在线监测及接地故障定位装置━直流馈线柜━阀控式密封铅酸蓄电池━蓄电池柜2.3.2 功能要求━具有自动恢复功能, 实现市电恢复后自动开机, 自动选择。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 山西晋城无烟煤矿业集团有限责任公司成庄矿井四号风井场地35kV变电所交直流屏技术要求2009年3月1 总则1.1 本技术要求的使用范围仅限于山西晋城无烟煤矿业集团有限责任公司成庄矿井四号风井场地35kV变电所。

1.2 本技术要求提出了成庄四号风井场地35kV变电所直流系统中采用高频开关电源的直流成套装置及交流屏的功能设计、结构、性能、安装和试验等方面的技术要求。

1.3 本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应提供符合本技术规格书和有关标准的优质产品。

1.4 供方应仔细阅读本技术要求中制定的全部条款，可提供比本技术要求中规定性能更好的设备和材料，以便用户选择。

正常生产所必需的零部件无论在技术要求中是否加以说明，均应全部提供。

1.5 在本技术要求确定之后，业主有权提出因标准或规程规范发生变化而产生的一些补充要求，具体项目由供需双方共同商定。

1.6 本技术要求所使用的标准如与供方所执行的标准不一致时，取较高标准执行。

2.应遵循的标准助按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。

DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件GB3859.1-93 半导体变流器基本要求的规定GB/T 17626.6 电磁兼容试验和测量技术GB 10292-88 通信用半导体整流设备GB 2681-81 电工成套装置中导线颜色GB 4208-93 外壳防护等级GB 2682-81 电工成套装置中指示灯和按钮颜色DL/T459-2000 电力系统用直流电源柜订货技术条件DL/T5044-95 火力发电厂、变电所直流系统设计技术规定LS(W)30-40-JT 电力系统用微机控制直流电源柜技术条件ZBK45017-90 电力系统用直流屏通用技术条件JB/T5777.4-2000 电力系统直流电源设备通用技术条件和安全要求GB/2900.11-1981 蓄电池名词术语JB4197-86 电站设备自动化装置用直流稳压电源技术标准GB/T15148-94 电力负荷监控系统通用技术条件GB/T12501-90 电工电子设备防触电保护分类UDC ZB K46 101-88 分合闸用整流器GB/T13730-92 城区电网数据采集与监控系统通用技术条件GB9466-88 低压成套开关设备基本试验方法GB/T4026-92 电器设备接线端子和特定导线线端的识别及字母数字系统的通则JB4197-86 电站设备自动化装置用直流稳压电源技术标准3.使用环境条件3.1 安装地点：户内3.2 海拔：≤1000m3.3 周围空气温度：-30～40℃3.4 环境相对湿度：日平均值：≯95% 月平均值：≯90%3.5没有导电尘埃与能破坏金属及绝缘的腐蚀性气体的场所。

直流和UPS系统技术规范书光伏发电示范项目直流和UPS系统技术规范书2021年11月50MW光伏发电示范项目直流和UPS系统技术规范书校核：2020年11月目录1 总则 (1)2 工程概况 (1)3 设计和运行条件 (1)4 规范性引用文件 (2)5 技术参数和性能要求 (4)6 供货范畴 (14)7 设计与供货界限及接口 (16)8 技术资料及交付进度 (16)9 监造（检验）和性能验收试验 (17)10 包装、运输、安装及质量保证 (22)11 技术参数表 (24)12 技术服务和设计联络 (31)13 分包与外购 (34)14 大部件情形表 (34)15 技术差异表 (34)16 投标人需要说明的其它内容 (35)1 总则1.1本规范书的使用范畴，仅限于*********50MW光伏发电示范项目直流和UPS系统。

它包括直流和UPS系统及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出了最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关工业标准的优质产品。

1.3投标方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年运行体会的成熟产品，以证明安全可靠。

1.4假如投标方的投标书与本规范书有偏差，应以书面形式提出，并对每一点都做详细说明。

如投标方没有以书面形式对本规范书的条文提出异议，那么招标方认为投标方提供的产品完全满足本规范书的要求。

1.5本规范书经双方确认后作为订货合同的附件，与合同正文具有同等效力。

1.6本规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。

1.7本规范书未尽事宜，由双方协商确定。

2 工程概况工程总规划容量50MWp，本期容量为15MWp，安装单片容量为265Wp多晶硅光伏组件。

组件支架采纳固定可调方式。

场内新建一座66kV升压站，本期安装一台50MVA变压器。

安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1. 总则1.0.1 本技术规范书仅适用于安徽淮南矿业(集团)有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。

它包括直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。

1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。

1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。

1.0.5本技术规范书未尽事宜，由供、需双方协商确定。

2. 规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1周围空气温度最高温度：38.7 ℃最低温度：0.1 ℃3.2环境相对湿度：日平均值：79～86 %(25℃)3.3 海拔高度： 4 m3.4 地震烈度：7 度（0.15g）3.5防护等级IP 30 级4. 工程概况及供货范围4.1工程概况电气主接线6 kV采用分段单母线，直流系统选用1组30Ah阀控式免维护铅酸蓄电池，配1套充电/浮充电装置，直流电压采用220V。

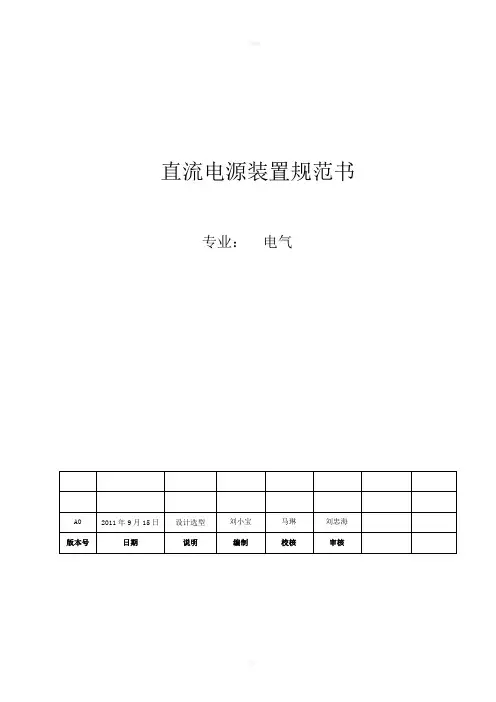

可编辑直流电源装置规范书专业：电气目录1 概论 (1)2 标准与法规 (1)3 适用环境 (2)4 技术说明 (3)4.1 总的说明 (3)4.2功能 (3)4.3 高频开关 (4)4.4蓄电池的自动巡检 (5)4.5直流绝缘检测 (5)4.6充电功能 (5)4.7 微机监控器 (6)4.8铅酸蓄电池 (7)4.9电池活化功能 (7)4.10直流屏的技术要求 (7)4.11其他 (8)5.检查和试验 (9)6.防腐 (9)7.卖方文件 (9)8.技术服务 (10)1 概论本规范书为直流电源装置的设计、选材、制造、检测和试验的最基本的技术要求。

所有图纸、文件、铭牌均用中文，所有单位为公制。

220V/40AH直流电源系统配置说明(单套)：柜体颜色：RAL70322 标准与法规制造厂应根据此规格书及国际标准、国家标准和部颁标准的要求对直流电源装置进行设计、制造和试验。

国际标准IEC6O146 半导体变频器：一般要求及有源逆变器IEC60896 固定铅酸电池。

一般要求及测试方法IEC60073 人机界面、标识及识别的基本原则及安全原则一指示装置及启动器的编码原则IEC60076 电源变压器IEC60439 低压开关柜及控制装置组合件IEC60445 人机界面、标识及识别（设备端子及某种设计的导体的端子的识别，包括文字数字系统的一般规定）的基本原则及安全原则IEC60529 密闭设备的防护等级（IP 码）TEC6OSOI 工业过程测量及控制设备的电源兼容性IEC6O947 低压开关柜及控制装置国家标准和部颁标准DL/T5044-2004 《电力工程直流系统设计技术规程》DL/T459-2000 《电力系统直流电源柜订货技术条件》DL/T724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781-2001 《电力用高频开关整流模块》DL/T856-2004 《电力用直流电源监控装置》DL/T857－2004 《发电厂、变电所蓄电池用整流逆变设备技术条件》DL/T637-1997 《阀控式密封铅酸蓄电池订货技术条件》GB1497-85 《低压电器基本标准》GB7251.1-1997 《低压成套开关设备和控制设备》GB50172-1992 《电气装置安装工程-蓄电池施工及验收规范》JB/T8456-1996 《低压直流成套开关设备》JB/T5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》以上仅列出了主要标准，但不是全部。

安宁市裕青鑫峰投资有限公司220V直流操作电源（不含蓄电池）交流不间断电源一体化装置技术规范书云南电力设计咨询研究院2011年1月1.总则1.1.本设备技术规范书适用于110kV裕青鑫峰总降工程电力用直流和交流一体化不间断电源设备的功能设计、结构、性能、安装和试验及验收等方面的技术要求。

1.2.本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3.投标方应仔细阅读本技术条件书阐述的全部条款。

投标方提供的直流系统应满足技术条件书的技术要求。

1.4.如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5.投标方应保证所供货不存在侵犯第三方知识产权问题。

1.6.本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。

1.7.本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。

1.8.本设备技术规范书未尽事宜，由买卖双方协商确定。

1.9.投标方所提供的设备至少有三年五套连续成功的商业运行业绩，投标方在投标书后附上近三年的业绩表。

业绩表中所列设备的型号与投标方拟提供的设备型号相同，业绩表中应提供联系方式以供核查。

1.10.应遵循的主要现行标准：下列标准所包含的条文，通过在本技术协议中引用而构成本协议的条文。

下列标准出版时，所示版本均为有效。

所有标准都会被修订，使用本技术协议的各方应使用下列标准的最新版本。

DL/T1074-2007 《电力用直流和交流一体化不间断电源设备》DL/T5044- 《电力工程直流系统设计技术规定》DL/T720-2000 《电力系统继电保护柜、屏通用技术条件》GB/T 2900.11- 《电工术语蓄电池名词术语》GB/T 2900.32- 《电工术语电力半导体器件》GB/T 2900.33- 《电工术语电力电子技术》GB4208- 《外壳防护等级》DL/T 637- 《阀控式密封铅酸蓄电池订货技术条件》DL/T 459- 《电力系统直流电源柜订货技术条件》NDGJ8- 《火力发电厂、变电所二次接线设计技术规程》DL/T724- 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781- 《电力用高频开关整流模块技术规定》DL/T5120- 《小型电力工程直流系统设计规程》电安生[1994]191 《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》云南电网公司《云南电网电气设备装备技术原则》2.环境条件及工程条件2.1 环境条件2.1.1 环境温度：－15℃- +40℃；2.1.2 相对湿度： 85% ；2.1.3 抗地震能力： VIII度地震动峰值加速度： 0.2g ；地震动反应谱特征周期： 0.40s；2.1.4 海拔高度： 2000m。

目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。

1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。

综合自动化与交直流电源技术规范书1. 引言综合自动化与交直流电源技术规范书旨在规定综合自动化与交直流电源的设计、安装和运行等方面的要求，确保电力系统的正常运行和供电质量的稳定。

本规范适用于综合自动化与交直流电源的设计、施工、验收以及日常维护保养等环节。

2. 术语和定义2.1 综合自动化：综合自动化是利用计算机、控制器、传感器和执行器等技术手段，对生产过程进行自动化控制与管理的系统。

2.2 交直流电源：交直流电源是指能够将交流电转换为直流电的设备，用于为各种电器设备提供稳定的直流电能。

3. 设计要求3.1 综合自动化系统的设计应满足生产过程的自动化需求，并保证系统的可靠性和稳定性。

3.2 交直流电源系统的设计应满足电器设备的功率需求，并保证供电质量的稳定和可靠。

4. 安装要求4.1 综合自动化系统的安装应符合相关的安全规范，确保安全可靠。

4.2 交直流电源系统的安装应符合国家电气安全标准，确保电气设备的正常运行。

5. 运行管理5.1 综合自动化系统的运行应遵循操作规程，并进行定期维护保养，确保系统正常运行。

5.2 交直流电源系统的运行应定期进行检查和维护，确保供电质量稳定。

6. 日常维护保养6.1 综合自动化系统的日常维护保养应包括设备的清洁、紧固以及电路的检查等工作。

6.2 交直流电源系统的日常维护保养应包括设备的除尘、风扇清洁以及电池的检测和更换等工作。

7. 验收标准7.1 综合自动化系统的验收应包括设备的功能测试、性能验证和安全检查等环节。

7.2 交直流电源系统的验收应包括电气设备的安全性能测试、供电质量的稳定性验证等环节。

8. 总结综合自动化与交直流电源技术规范书给出了综合自动化与交直流电源系统在设计、安装和运行等方面的要求，对于确保电力系统的正常运行和供电质量的稳定具有重要意义。

在实际工程中，应严格按照本规范书的要求进行操作和管理，为工程的全面完成和顺利运行提供保障。

注意：以上纯属虚构，仅供参考使用。

苏丹罗塞瑞斯~喀土穆第三回输电线路工程6座220kV变电站项目设备招标交直流电源苏丹第三回线路电气设备招标交直流电源设备技术规范二OO六年八月交直流电源设备技术规范1 一般技术条款1.1 概述（1）本招标文件中的变电站交直流电源用于苏丹第三回220kV线路工程的ROSEIRES、RANK、RABAK、MASHKUOR、JABEL AULIA 、FREE ZONE 6个变电站中。

卖方应对交直流电源及其附属设备，包括必需的备品备件和专用工具（简称合同设备）的设计、制造、运输、技术培训和技术服务负责。

卖方应派遣合格的技术人员到现场对合同设备进行技术服务，保证投标设备优质、安全地投入运行。

（2）本技术规范提出了合同设备的基本配置、功能、安装和试验等方面的技术要求。

本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。

（3）如果卖方对本规范书有异议，不管是多么微小，都应在报价书的“技术偏差”中加以详细描述。

如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

（4）本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

（5）本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法效律力。

（6）本设备技术规范书未尽事宜，由买、卖双方协商确定。

交直流电源系统六套（含本系统设备间的连接电缆/连接件和所需支架），包括合同设备在工地安装和现场试验过程中所需的易损件等。

其费用包括在合同总价中，不计算在备品备件的范围以内。

1.2 工作内容（1）工作范围包括上述6个变电站交直流电源系统设备及其附属设备的设计、制造、工厂试验、包装、运输、交货、提供技术文件（包括图纸、说明书、计算书、标准和规范等），卖方应对上述工作范围内的工作负全部责任。

（2）变电站交直流电源系统设备及其附属设备由其它安装承包商承担现场安装，卖方应对安装承包商提供现场安装、调试和试验的技术指导，并对设备的现场安装、调试、试验、交接验收等方面工作负有责任。
