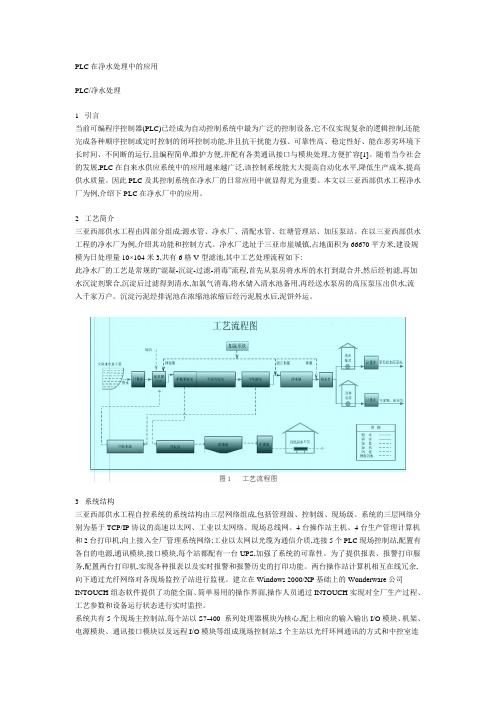

PLC在净水处理中的应用PLC/净水处理1 引言当前可编程序控制器(PLC)已经成为自动控制系统中最为广泛的控制设备,它不仅实现复杂的逻辑控制,还能完成各种顺序控制或定时控制的闭环控制功能,并且抗干扰能力强、可靠性高、稳定性好、能在恶劣环境下长时间、不间断的运行,且编程简单,维护方便,并配有各类通讯接口与模块处理,方便扩容[1]。
随着当今社会的发展,PLC在自来水供应系统中的应用越来越广泛,该控制系统能大大提高自动化水平,降低生产成本,提高供水质量。
因此PLC及其控制系统在净水厂的日常应用中就显得尤为重要。
本文以三亚西部供水工程净水厂为例,介绍下PLC在净水厂中的应用。
2 工艺简介三亚西部供水工程由四部分组成:源水管、净水厂、清配水管、红塘管理站、加压泵站。
在以三亚西部供水工程的净水厂为例,介绍其功能和控制方式。
净水厂选址于三亚市崖城镇,占地面积为66670平方米,建设规模为日处理量10×104米3,共有6格V型滤池,其中工艺处理流程如下:此净水厂的工艺是常规的“混凝-沉淀-过滤-消毒”流程,首先从泵房将水库的水打到混合井,然后经初滤,再加水沉淀剂聚合,沉淀后过滤得到清水,加氯气消毒,将水储入清水池备用,再经送水泵房的高压泵压出供水,流入千家万户。
沉淀污泥经排泥池在浓缩池浓缩后经污泥脱水后,泥饼外运。
3 系统结构三亚西部供水工程自控系统的系统结构由三层网络组成,包括管理级、控制级、现场级。
系统的三层网络分别为基于TCP/IP协议的高速以太网、工业以太网络、现场总线网。
4台操作站主机、4台生产管理计算机和2台打印机,向上接入全厂管理系统网络;工业以太网以光缆为通信介质,连接5个PLC现场控制站,配置有各自的电源,通讯模块,接口模块,每个站都配有一台UPS,加强了系统的可靠性。
为了提供报表、报警打印服务,配置两台打印机,实现各种报表以及实时报警和报警历史的打印功能。
两台操作站计算机相互在线冗余,向下通过光纤网络对各现场监控子站进行监视。
Xx院中水处理工程操作规程有限公司2014年4月中水处理工程操作规程一、工艺流程供气二、操作内容1运行前准备1.1检查管路系统是否通畅。
1.2检查电控系统电压、电流是否正常。
1.3检查水泵、风机、电机单机运行是否正常或油路是否正常。
1.4检查仪器、仪表是否完好。
2菌种的培养2.1A生化池的污水，自流到O生化池中，启动风机进行曝气。
2.2生化池的污水PH值一般在6.5~8.5之间，水温在15~25℃为宜。
2.3培养生物膜期间若有机物不足时应适当增加营养料如粪便、甲醇、污水处理厂的活性污泥、掏米水、白面等，投加量以混合原水BOD5150mg/l 左右为准。
2.4生物膜刚开始长的时候，O生化池会有泡沫冒出，当生物膜完全长成的时候泡沫便会消失。
2.5每天应观察生物膜的生长情况，若填料上长满一层棕黄色或棕褐色的粘膜，即已培养好生物膜。
这一过程大约需15-30天。
3正常运行把电控柜开在自动上，由调节池的浮球控制水位，当水位上升到上浮球时，这时污水泵，机械格栅，风机，回流泵同时启动，经过处理的水自流到中间水池，这时再打开过滤器的运行阀门，启动中间提升泵，整套设备开始运行，过滤完的水可流进清水池回用，也可直接排放。
3.1格栅的运行：清除污水中较大悬浮杂质后进入调节池。
自动控制状态：由PLC控制，每2小时运行10分钟，周期运行；手动控制状态：将控制状态部件搬到手动控制部位，然后视污水中悬浮杂质多少间断启停格栅机。
3.2调节池提升泵的运行：调节池提升泵受调节池液位控制，高液位时泵启动，低液位时泵停止。
提升泵在运行过程中有运行指示，发生故障时有故障指示。
3.3A生化池的运行：污水经泵进入A池，随时观察填料上生物膜（水解菌、酸化菌）代谢情况。
3.4O生化池的运行：A生化池污水自流到O生化池。
O生化池曝气系统的供气量用手控阀门进行调节，曝气量大小以池内水面明显翻花为准，连续供气。
同时经常观察生物膜（自养型好氧菌、硝化菌等）生长情况，膜呈浅褐色或灰褐色，若呈黑灰色应适当加大供气量，若呈灰白色应适当减少供气量。

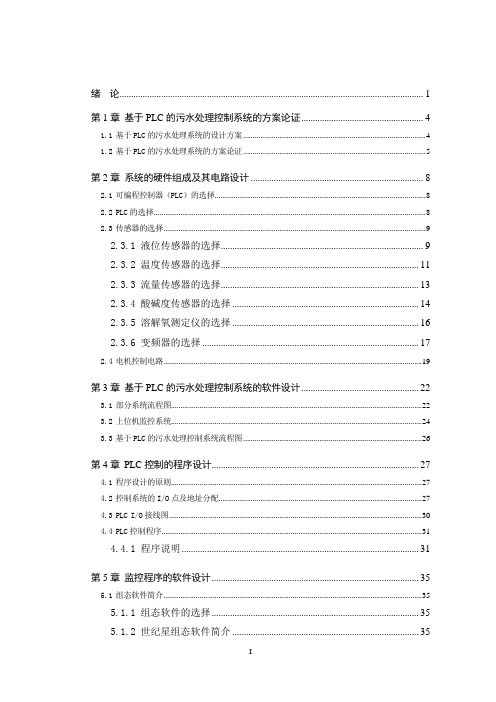

绪论 (1)第1章基于PLC的污水处理控制系统的方案论证 (4)1.1基于PLC的污水处理系统的设计方案 (4)1.2基于PLC的污水处理系统的方案论证 (5)第2章系统的硬件组成及其电路设计 (8)2.1可编程控制器（PLC）的选择 (8)2.2PLC的选择 (8)2.3传感器的选择 (9)2.3.1 液位传感器的选择 (9)2.3.2 温度传感器的选择 (11)2.3.3 流量传感器的选择 (13)2.3.4 酸碱度传感器的选择 (14)2.3.5 溶解氧测定仪的选择 (16)2.3.6 变频器的选择 (17)2.4电机控制电路 (19)第3章基于PLC的污水处理控制系统的软件设计 (22)3.1部分系统流程图 (22)3.2上位机监控系统 (24)3.3基于PLC的污水处理控制系统流程图 (26)第4章PLC控制的程序设计 (27)4.1程序设计的原则 (27)4.2控制系统的I/O点及地址分配 (27)4.3PLC I/O接线图 (30)4.4PLC控制程序 (31)4.4.1 程序说明 (31)第5章监控程序的软件设计 (35)5.1组态软件简介 (35)5.1.1 组态软件的选择 (35)5.1.2 世纪星组态软件简介 (35)5.1.3 世纪星软件组成 (35)5.2组态画面的具体设计 (36)5.2.1 组态图形界面的设计 (36)5.2.2 组态的变量设计 (37)5.2.3 应用程序命令语言编辑 (38)结论 (40)参考文献 (41)致谢 (42)摘要水污染是我国城市面临的严重问题，它不仅危害人民的身体健康，更制约着我国经济的发展，破坏了生态平衡，并容易导致水荒的发生。
中国水资源人均占有量少，空间分布不平衡。
随着中国城市化、工业化的加速，水资源的需求缺口也日益增大。
因此，中水回用目前与自来水生产、供水、排水、处于同等重要地位。
针对现阶段我国污水处理厂的计算机管理和自动控制系统水平较低, 污水厂的正常运行率和出水合格率不高,利用PLC与流量计、PH计、温度计和液位计组成污水处理控制系统，通过以太网实现上位机监控，对生产和生活过程中产生的废水进行净化、中和以及生化氧化等处理, 使其最终达到“中水”的排放标准。
基于PLC控制的自动化污水处理系统1. 引言1.1 背景介绍污水处理是一项重要的环保工作，对于改善水质、保护环境具有重要意义。
传统的污水处理系统存在运行稳定性低、能耗高、操作复杂等问题，需要大量人力物力投入。
为了解决这些问题，基于PLC控制的自动化污水处理系统应运而生。
随着城市化进程加快，工业化生产不断增加，污水排放量激增，污水处理压力日益加大。
传统的污水处理系统往往需要大量人力进行监控和调节，运行稳定性较差，且操作复杂，容易出现故障。
急需一种高效、智能的污水处理系统来提高处理效率，减少运行成本，保护环境。
基于PLC控制的自动化污水处理系统，利用程序控制器PLC实现对整个污水处理过程的自动化控制，能够实时监测和调节处理参数，提高运行稳定性和效率，降低能耗，减少人力投入。
该系统的出现，为污水处理行业带来了革命性的变革，是未来环保领域的重要发展方向。
1.2 研究目的研究目的是通过基于PLC控制的自动化污水处理系统，实现对污水处理过程的智能化、自动化管理，提高处理效率和质量，减少人工干预，降低运行成本。
通过研究探讨系统的可靠性和稳定性，提高污水处理系统的操作性和可持续性，为环境保护和资源回收提供技术支持。
本研究旨在探索使用PLC控制技术在污水处理领域的应用前景，并为相关行业提供技术参考和支持。
通过深入研究和实践，将为污水处理行业带来可持续的发展和创新，推动行业的进步和提升，实现环境保护和可持续发展的目标。
1.3 研究意义污水处理对于环境保护和人类健康具有重要意义。
随着工业化和城市化的发展，污水处理成为了一个重要的问题。
传统的污水处理方法存在着效率低、设备老化、运行成本高等问题，因此需要不断进步和改进。
基于PLC控制的自动化污水处理系统具有监测精度高、运行稳定、节能环保等优势，可以更好地满足现代社会对水质要求的高标准。
研究基于PLC控制的自动化污水处理系统的意义在于提高污水处理的效率和质量，减少对环境的污染，保护水资源，保障人类健康。
2020年第10期80基于PLC 的水处理控制系统设计张煜杰，宋明哲，徐望宝辽宁科技大学电子与信息工程学院，辽宁 鞍山 114000摘要：在水处理自动控制系统中运用PLC 系统可以有效提高自动化控制水平，还能够进一步提高生产效率，从而降低水处理自动化控制系统的生产成本，广泛地运用于水处理行业。
因此，文章将简要地对PLC 与水处理工艺流程进行介绍，再浅析PLC 在水处理自动化控制系统中的应用，希望可以为行业革新带来新的思路。
关键词：水处理；自动控制系统；PLC 技术中图分类号：TP2730 引言在日常生活中，水是不可或缺的。
若是水质不符合标准会严重危害到人体健康，因此水处理行业要严格按要求处理水质，保证水质能够符合国家标准［1］。
但是，现阶段人口剧增，工农业高速发展，对水源造成的污染也日渐严重，使得水处理行业的任务更加艰巨。
要想有效解决这一问题，就需要对水处理工艺进行优化，找到合适的水处理技术，才能使保护水源水质的同时满足用户对水质的需求，并且进一步提高水处理的生产效率，降低生产成本。
1 PLC 概述PLC 是可编程控制器的英文全名简称，是一种电子系统装置，是为工业控制应用而设计制造的。
在PLC 技术的实际运用过程中，基础是微处理器，常被用来进行数字的运算操作。
它通过自身的顺序控制、逻辑运算等可编程序存储器对数字进行相关运算，同时还可以通过数字式输入方法以及输出接口，从而控制有关机械设备的生产活动。
PLC 技术是在继电接触控制、计算机、通信等多项技术融合的基础上而形成的，其具有通用性强，可靠性高，抗干扰能力强，接口简单，便于维护，编程简单等特点。
由此可见，PLC 技术凭借这些特性得到了各行业人员的青睐，成为工业自动化领域中应用最广泛的技术之一。
2 水处理工艺流程2.1 水处理系统的工艺流程水处理系统主要包含四个流程：第一，原水一开始被储藏在原水箱内，经过原水泵加压处理后，原水被运输到活性炭过滤塔，进行初步的杂质过滤；第二，借助增压泵的压力，原水被运输到保安过滤器以及杀菌紫外灯，进行二次的过滤与消毒；第三，原水通过主机进入水电磁阀，在主机泵的控制下，将原水运输到反渗透膜处，进行反渗透过滤；第四，将处理后的纯水储存在纯水罐内，再运输到使用点。
PLC在净水处理过程中的应用摘要：本文介绍了PLC在净水处理过程中的工作原理、控制及应用。
关键词：PLC水处理控制中图分类号：TP39 文献标识码：A文章编号：1006-4311（2011）19-0142-020引言随着社会的发展和国家对生活饮用水标准的不断提高，人们对饮用水的需求量和要求也越来越高。
近年，在净化水处理过程中采用了以PLC为主体的自控系统。
可提高水质、水量，降低药耗、能耗，并减轻工人的劳动强度。
实现了净化水生产的数字化管理。
1自控系统的PLC配置以齐市自来水公司浏园水厂为例。
PLC已实现了模块化设计，其硬件配置为：TSX P67455 CPU（中央处理器）、16位AI模块4/20mA、16位AO模块4/20mA、32位DI模块、32位DO模块、通讯模块、TSX SUP702电源模块、CPX37显示器、模块支架、2KW UPS。
全系统共设5个PLC工作站。
分别是取水泵房PLC1站、加药和加氯PLC2站、净化间PLC3站、送水泵房和变电所PLC4站、中心控制室PLC5站（带有大型模拟显示屏）。
同时，配置两台计算机，一台用于实时监测和控制，一台用于日常生产和企业管理。
水厂自控系统框图如图1所示。
该系统为集散型控制系统，中控室与下面的PLC分站之间采用高速通讯母线联接。
具备设计先进、可靠性高、数据共享的特点。
可实现计算调节、顺序和最佳控制等多种功能。
各PLC分站具有很强的独立性，一旦系统出现故障，现场的PLC可独立完成其范围内的自动化控制。
两台中控室计算机采用并联运行方式，目的在于增加系统的可靠性和灵活性。
2PLC的控制模式PLC的控制模式可分为三级控制。
①各PLC工作站根据实时检测的各类仪表数据、参数和设备状态实现自动控制（Automatic）。
②中心控制室管理人员通过计算机进行中控室手动控制（Romotomanual）。
③现场值班人员通过各分站PLC面板、操作台及控制箱实现就地手动控制（Local manual）。
基于PLC的中央空调水处理控制系统设计基于PLC的中央空调水处理控制系统设计一工作原理1.1系统构成中央空调水处理控制系统由小水箱、大水箱、热交换器组成。
循环水在小水箱中通过加热，加热后的循环水打入到大水箱中，通过循环水泵将热水打入各个热交换器，经过热交换后回水返回到小水箱中，加热后打入到大水箱中。
其结构图如图所示：中央空调水处理控制系统结构图1.2工作过程1、打开进水泵，往小水箱打入冷水，水高度到达高水位，浮球开关动作，进水泵停止。
2、加热器加热（加热器有开关控制），水加热到一定温度（可以用时间模拟），打开大水箱进水泵，将热水打入到大水箱中，小水箱水位到低水位，低水位浮球开关闭合，大水箱进水泵停止。
3、重复1，2两步。
直到将大水箱的水位达到高水位（即高水位浮球开关动作）。
4、打开水循环泵，热水开始循环，回水到小水箱，加热器打开，回水到高水位，即高水位浮球开关动作，打开大水箱进水泵。
一直循环加热二控制要求要求采用PLC作为控制中心，采用触摸屏或上位机（组态软件编程）监控。
1.控制系统应有防止误操作的电路联锁和保护功能。
2. 操作界面要求有动作效果，可以显示操作的进度。
3. 检测、控制信号要准确，安全、可靠三功能分析中央空调水处理控制系统由小水箱、大水箱、热交换器组成。
循环水在小水箱中通过加热，加热后的循环水打入到大水箱中，通过循环水泵将热水打入各个热交换器，经过热交换后回水返回到小水箱中，加热后打入到大水箱中L初始化脉冲aX1小水箱注水bX2加热并定时ecX4大水箱注水dX5fX3水开始循环gX5加热图1h功能流程图四总体方案整个系统用可编程控制器PLC控制，通过开关量采集现场信号，经PLC处理后，输出控制继电器线圈，从而控制电机工作。
