污水处理厂自控系统方案.

运营方案和承诺第一节管理机构污水处理站从建设到运转调试正常运行都需要有一个管理机构。

公司组建以总工程师为领导的领导班子，下属电气部、生产部、项目部等部门直接对污水站提供技术支持。

现场设立污水处理厂领导班子，设专门的管理人员，可节约成本，方便管理，方便运行。

废水处理管理和操作人员均需按有关规定进行专业技术培训，经考试合格后上岗。

提高管理和操作水平保证项目建成后的正常运行。

管理制度要建立岗位责任制，要有明确的岗位责任和具体的上岗要求；建立与岗位责任制相配套的设施巡视制，安全操作制，交接办制和设备保养制。

根据进水水质水量变化调整工艺运行条件做好日常水质化验分析保存记录完整的各项资料；及时整理汇总分析运行记录，建立运行技术档案；建立处理构筑物和工艺设备维护保养工作的记录并存档；定期总结运行经验。

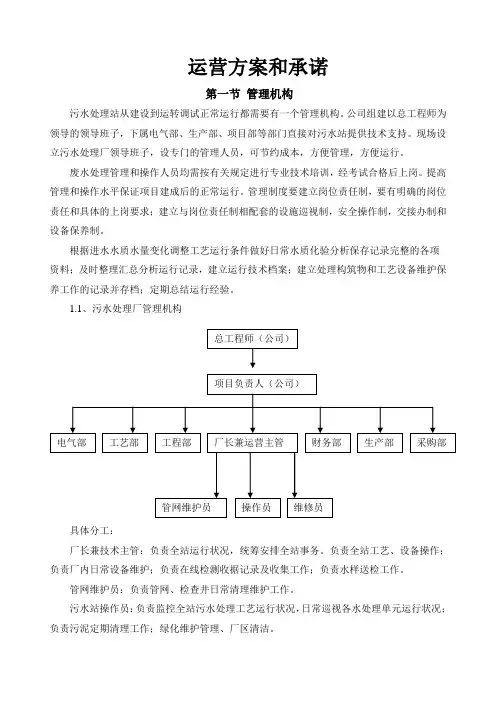

1.1、污水处理厂管理机构具体分工：厂长兼技术主管：负责全站运行状况，统筹安排全站事务。

负责全站工艺、设备操作；负责厂内日常设备维护；负责在线检测收据记录及收集工作；负责水样送检工作。

管网维护员：负责管网、检查井日常清理维护工作。

污水站操作员：负责监控全站污水处理工艺运行状况，日常巡视各水处理单元运行状况；负责污泥定期清理工作；绿化维护管理、厂区清洁。

维修人员：对污水处理设备及电气设备进行维修维护。

总工程师：设置在公司总部，全盘负责该项目的运营。

项目负责人：设置在公司总部，具体对该项目的运营进行实施，对各部门进行协调。

电气部：设立在公司内部，根据污水处理厂的要求，主要负责污水站电气设施进行维护、保养及操作人员的培训工作，对污水处理厂电气部分正常运转负责。

工艺部：设立在公司内部，主要负责各污水处理厂工艺技术支持，对工艺出现的技术问题进行研究解决。

工程部：设立在公司内部，根据污水处理厂的要求，主要负责污水处理厂设备及材料的维护，确保系统正常运转，主要在维修保养及协助系统调试和培训。

生产部：以公司生产基地为依托，对污水处理厂需要进行设备维护或改造设施进行加工生产，确保最短时间内对系统进行修复。

污水处理厂自控系统的设计方案一、引言随着城市化进程的加快，城市污水处理厂的建设和运营愈加重要。

污水处理厂的自控系统是保障污水处理过程高效运行的关键因素之一。

本文将针对污水处理厂自控系统的设计方案进行探讨，旨在优化污水处理厂运行效率，提高水资源利用率和环境保护水平。

二、污水处理厂自控系统的功能要求1. 监测与测量功能：自控系统应能够对污水处理厂的污水流量、水质、温度、压力等参数进行实时监测与测量。

2. 控制与调节功能：自控系统应根据监测到的数据，自动控制设备的运行，保证处理过程的稳定性和连续性。

3. 报警与故障诊断功能：自控系统应具备故障自诊断和报警功能，能够快速响应和处理设备故障，提高运行的可靠性。

4. 数据记录与分析功能：自控系统应有完善的数据记录和存储功能，能够将历史数据进行分析，提供科学依据与参考。

5. 远程监控与管理功能：自控系统应支持远程监控与管理，方便操作人员随时了解运行状态和做出相应调整。

三、污水处理厂自控系统的设计方案1. 系统整体架构设计根据污水处理厂的实际情况，自控系统的整体架构可包括监测与测量模块、控制与调节模块、报警与故障诊断模块、数据记录与分析模块以及远程监控与管理模块。

这些模块之间通过数据总线进行信息传输和交互，实现系统的自动化控制。

2. 监测与测量模块设计监测与测量模块是自控系统的基础，其设计应覆盖污水处理厂的各个环节。

对于污水流量的监测，可以采用超声波流量计或电磁流量计；对于水质参数的监测，可以选择多参数水质在线分析仪器；对于温度和压力的监测，可以采用温度传感器和压力传感器等。

3. 控制与调节模块设计控制与调节模块负责根据监测到的数据，自动控制处理设备的运行。

可采用PLC（可编程逻辑控制器）作为主控制器，通过控制终端对设备进行运行参数的调节和控制。

同时，可以集成PID控制算法，实现对处理过程的精确控制。

4. 报警与故障诊断模块设计报警与故障诊断模块负责监测设备的运行状态，一旦发现异常情况，及时发出报警信号，并提供故障诊断信息。

随着中国经济持续的加速发展，人们对生活的品质和环境要求进一步提高。

城市污水和工业污水处理将成为国家更重要的项目之一。

目前国家已经在各大城市和工业区周边建造了大型号的污水处理厂，同时对污水处理工艺及自动控制系统的要求也进一步提商。

目前国内外污水处理厂广泛采用了编程逻辑控制器(PLC)的集散型控制系统，以及监控和数据采集(SCADA)系统，自控系统包括污水厂和厂外2公里外的两座泵站。

集散型控制系统的特点是将管理层和控制层分开。

管理层主要是对全厂的生产过程进行监视、数据存储和分析; 控制层主要是通过现场PLC或计算机完成各自辖域内工艺过程和工艺设备的自动控制，同时在传统控制的基础上，提供了智能控制的可能性。

SCADA系统通过现场检测仪表和网络设备完成对主要工艺参数的数据采集并对生产流程进行监控。

通信系统采用100Mbps工业以太网。

系统除具备对生产过程的监视和控制功能外，数据处理和网络通信的功能更加强大，为运行阶段的生产管理、调度、科研打下坚实的基础。

考虑到远期污水厂增加设备的需要，自控设备、通信网络和上位管理系统拥有扩展的能力。

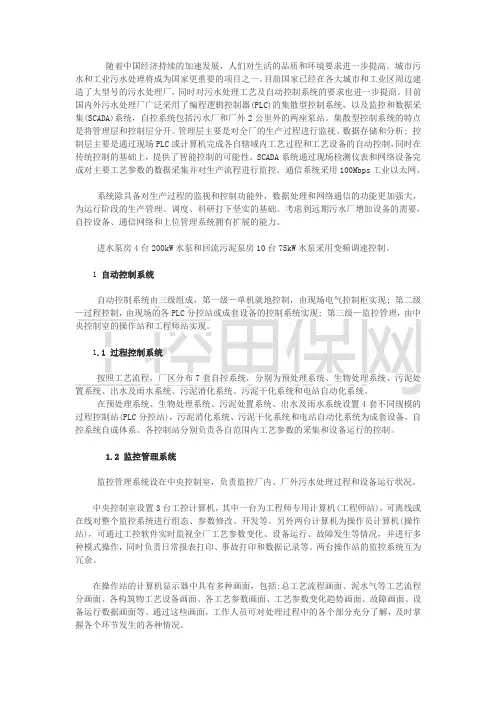

进水泵房4台200kW水泵和回流污泥泵房10台75kW水泵采用变频调速控制。

1自动控制系统自动控制系统由三级组成，第一级—单机就地控制，由现场电气控制柜实现; 第二级—过程控制，由现场的各PLC分控站或成套设备的控制系统实现; 第三级—监控管理，由中央控制室的操作站和工程师站实现。

1.1 过程控制系统按照工艺流程，厂区分布7套自控系统，分别为预处理系统、生物处理系统、污泥处置系统、出水及雨水系统、污泥消化系统、污泥干化系统和电站自动化系统。

在预处理系统、生物处理系统、污泥处置系统、出水及雨水系统设置4套不同规模的过程控制站(PLC分控站)，污泥消化系统、污泥干化系统和电站自动化系统为成套设备，自控系统自成体系。

各控制站分别负责各自范围内工艺参数的采集和设备运行的控制。

1.2 监控管理系统监控管理系统设在中央控制室，负责监控厂内、厂外污水处理过程和设备运行状况。

论污水处理厂自控系统摘要:主要介绍污水处理厂通过自动控制系统的设置要求、可编程控制技术PLC来实现污水处理过程的检测、控制、故障处理、管理功能。

关键词:自动控制系统PLC编程工业以太网1 系统简述全厂的整个处理系统包括格栅池、提升泵池、水解酸化池、沉砂池、一体化曝气池、人工湿地配水系统和消毒池等结构。

各个设备厂家仅配套各自电气控制柜进行控制,采用的是纯电气控制方式且各个工艺段是完全分裂的,工艺参数只能采用人工记录的方式,有些需要取样实验才能得到数据。

操作人员的劳动强度大,也不便于对水质参数进行分析。

建自动化控制系统就是集中监视整个污水厂的各个工艺环节,实现对生产过程的自动控制、报警、自动操作以及在线实时反映各工艺流程中设备运行状况与需要参数,提高企业管理水平。

2 系统设置2.1 系统组成全厂自动化控制系统遵循“分散控制、集中监控、危险分散、数据共享”,由水质在线自动化检测和控制系统,以及过程数据处理系统三大部分组成。

2.2 系统要求控制系统采用全开放式,支持不同计算厂家的硬件在同一网络中运行,并支持实时多任务,多用户的操作系统;网络介质要求使用可直埋的光缆,在出现故障时,可在线增加或删除任意一个节点,都不会影响到其他设备的运行和通讯。

2.3 系统功能2.3.1 数据采集与控制功能(1)各种仪表的模拟量采集,各种设备开关信号采集,在线仪表数据收集。

(2)值班人员在中控室通过计算机的键盘或鼠标,根据工艺条件和控制要求,按规定时间周期设定的逻辑顺序等自动地启动或停止某些设备,或进行交替运行,或设定控制调节参数。

2.3.2 自动检测功能设计时是采用1套PLC来实现整个系统各个工艺设施的监控。

该系统可以自动、连续地检测并记录和显示出污水处理过程的水质参数(SS、DO、COD、PH等),过程参数(温度、压力、水位、流量等),电气参数等数据,以及设备的运行状况(自动、手动、运行、停止、故障、本次运行时间、累计运行时间、阀门开关及开度等)。

污水处理厂自控系统工艺介绍污水处理厂位于市区或者市郊，出水排入河流，水质达到国家一级排放标准。

工程采用水解－AICS 处理工艺。

其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。

水解池出水自流入AICS 进行好氧处理，出水达标提升排入河流。

AICS 反应器为改进SBR 的一种。

其工艺流程如下图1 所示：污水处理厂自控系统设计的原则从污水处理厂的工艺流程可以看出，主要工艺AICS 反应器是改进SBR 的一种，需要周期运行，AICS 反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动设备支持，大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确运行操作至关重要。

而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优化程度越高，整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺中的重要性。

为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计之中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵便。

自控系统的构建污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面 (监控) 设备三部份组成。

自控系统的构建主要是指三部份系统形式和设备的选择。

本执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，仪表的选择将在后面的部份进行描述。

信号采集控制部份主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。

人机界面主要是指中控室和现场值班室监视设备的选择。

1、基本系统的选择目前用于污水处理厂自控系统的基本形式主要有三种DCS 系统、现场总线系统和基于PC 控制的系统。

从规模来看三种系统所合用的规模是不同。

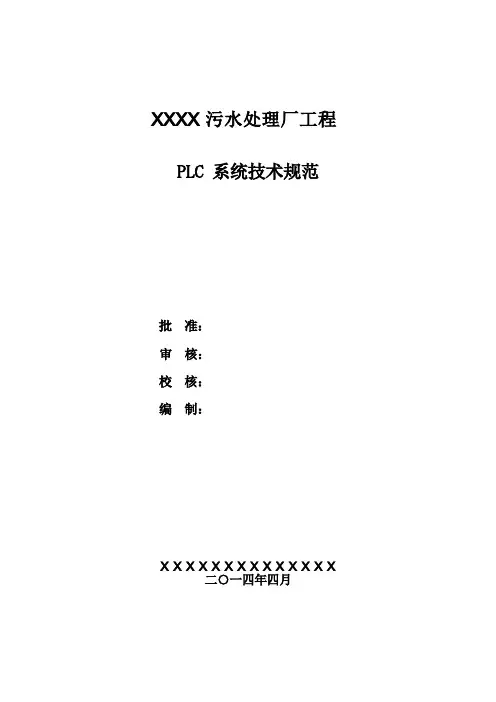

(1) (1) (1) (1)3.1 工程描述 (1)3.2 总则 (4)3.3 硬件要求 (5)3.4 软件要求 (8)3.5 人机接口 (9)3.6 数据采集系统 (10)附件2 供货范围 (13) (14) (18)本技术规范合用于XXXX 污水处理工程PLC 系统的技术条件，本技术条件只规定了所供设备的最低限度的技术要求，所有的材料及零部件(或者元器件)应符合有关规范要求，且应是新的和优质的。

本工程所采用的控制系统应为经过在本行业具有广泛应用实例的，代表当今技术的优质设备，应具有最大的可利用率、可靠性、可操作性、可维护性和安全性。

供货范围:投标方供货范围应包括控制、监视和测试所必须的全套硬件设备、全套软件、调试及各项服务直至系统验收；所有计算机监控系统机柜内部的供电及信号电缆、设备布置等应属投标方的供货和设计、安装、调试范围。

投标方应采用标准化的元器件和标准化的设备组件，以适合XXXX 污水处理工程使用更换的需要。

资料提供:投标方提供的所有文件、工程图纸及相互通讯，均应使用中文。

不论在合同谈判还是签约后的工程建设期间，中文应是主要工作语言。

控制系统总接地应直接接到XXXX 污水处理工程电气接地网上。

现场装置应能由运行人员在控制室内通过上位机就能进行启/停、正常运行的监视和调整以及事故工况的处理。

当系统通讯故障或者操作员站故障时，运行人员应能够通过所设置的硬件手动操作设备进行操作，以确保装置安全停机。

(略)3.1.1 自动化水平和控制室布置3.1.1.1 自动化水平本控制系统采用先进的经过在本行业具有广泛应用实例的控制系统，控制系统应设计成具有完善的数据采集、 PID 回路控制、顺序控制及联锁保护等功能的系统。

在控制室内对污水处理工程系统的监视控制应满足下列要求：-- 在就地运行人员少量干预配合下，实现系统启/停-- 实现正常运行工况的监视和调整-- 实现异常工况的报警和紧急事故处理控制系统的监控范围应覆盖整个污水处理工程，主要系统如下:--污水处理工程包括：污水处理站内所有工艺设备；--污水处理工程电气系统包括：大功率设备电流回路和变频设备的频率控制及监视等，测点设置应以电气相关要求为准；本次工程所有数据需上传到监控系统的操作员站上，操作员站同时应具有历史数据站功能。

污水处理电气自控设计方案一、设计标准严格国家及地方政策相关法规或标准规范，遵守政策法规及标准规范，在编制设计方案、施工方案等环节中均须满足国家及地方法律法规及标准规范，包括但不限于以下标准规范：1、《20KV及以下变电所设计规范》（GB50053-2013）2、《电力工程电缆设计标准》（GB50217-2018）3、《供配电系统设计规范》（GB50052-2009）4、《低压配电设计规范》（GB50054-2011）5、《建筑物防雷设计规范》（GB50057-2010）6、《建筑照明设计标准》（GB50034-2013）7、《通用用电设备配电设计规范》（GB50055-2011）8、《电力装置电测量仪表装置设计规范》（GB/T50063-2017）9、《电力装置的继电保护和自动装置设计规范》（GB50062-2008）10、《建筑设计防火规范》（GB50016-2014）注：如有更新，以国家相关部门颁发的最新标准、规范为准。

二、设计原则1、最大限度地满足生产机械和生产工艺对电气控制的要求，这些生产工艺要求是电气控制设计的依据。

因此在设计前，深入现场进行调查，搜集资料，并与生产过程有关人员、机械部分设计人员、实际操作者密切配合，明确控制要求，共同拟订电气控制方案，协同解决设计中的各种问题，使设计成果满足生产工艺要求；2、在满足控制要求前提下，设计方案力求简单、经济、合理，不要盲目追求自动化和高指标。

力求控制系统操作简单、使用与维修方便；3、正确、合理地选用电器元件，确保控制系统安全可靠地工作。

同时考虑技术进步、造型美观；4、为适应生产的发展和工艺的改进，在选择控制设备时，设备能力要留有适当余量。

5、控制方式与拖动需要相适应，控制方式并非越先进越好，而应该以经济效益为标准。

控制逻辑简单、运行程序基本固定的设备，采用继电器接点控制方式较为合理；对于经常改变运行程序或控制逻辑复杂的设备，则采用可编程序控制器较为合理。

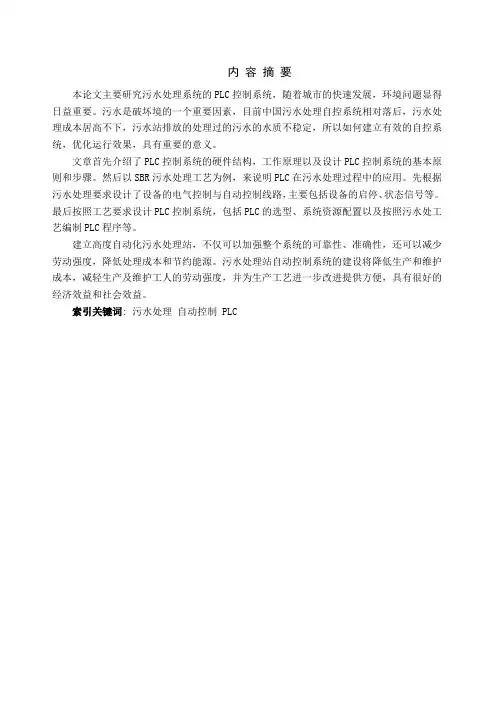

内容摘要本论文主要研究污水处理系统的PLC控制系统，随着城市的快速发展，环境问题显得日益重要。

污水是破坏境的一个重要因素，目前中国污水处理自控系统相对落后，污水处理成本居高不下，污水站排放的处理过的污水的水质不稳定，所以如何建立有效的自控系统，优化运行效果，具有重要的意义。

文章首先介绍了PLC控制系统的硬件结构，工作原理以及设计PLC控制系统的基本原则和步骤。

然后以SBR污水处理工艺为例，来说明PLC在污水处理过程中的应用。

先根据污水处理要求设计了设备的电气控制与自动控制线路，主要包括设备的启停、状态信号等。

最后按照工艺要求设计PLC控制系统，包括PLC的选型、系统资源配置以及按照污水处工艺编制PLC程序等。

建立高度自动化污水处理站，不仅可以加强整个系统的可靠性、准确性，还可以减少劳动强度，降低处理成本和节约能源。

污水处理站自动控制系统的建设将降低生产和维护成本，减轻生产及维护工人的劳动强度，并为生产工艺进一步改进提供方便，具有很好的经济效益和社会效益。

索引关键词: 污水处理自动控制 PLC目录第一章绪论............................................................................................................................ - 1 -1.1 中国污水处理行业概况..................................................................................................... - 1 -1.2 课题目的和意义................................................................................................................. - 1 -1.3 国内发展现状..................................................................................................................... - 1 -1.4 本文研究的主要内容......................................................................................................... - 2 -第二章污水处理工艺简介.................................................................................................... - 2 -第三章PLC控制系统设计..................................................................................................... - 2 -3.1 PLC简介.............................................................................................................................. - 2 -3.2 PLC控制系统设计原则与步骤.......................................................................................... - 3 -3.3SBR污水处理控制系统设计要求 ..................................................................................... - 3 -3.4 SBR污水处理控制流程 ..................................................................................................... - 4 -3.5 PLC控制程序结构.............................................................................................................. - 4 -第四章组态软件系统设计.................................................................................................... - 5 -4.1 MCGS组态软件简介.......................................................................................................... - 5 -4.2 对监控软件的要求............................................................................................................. - 5 -4.3 数据对象的建立................................................................................................................. - 5 -4.5 设备与变量连接................................................................................................................. - 9 -4.6 程序安全机制..................................................................................................................... - 9 -第五章运行和调试.............................................................................................................. - 10 -5.1 PLC运行调试.................................................................................................................... - 10 -5.2 组态软件模拟运行调试................................................................................................... - 10 -后记............................................................................................................................................ - 12 -参考文献.................................................................................................................................... - 13 -污水处理过程监控系统设计第一章绪论地球虽然有70.8%的面积为水所覆盖，但淡水资源却极其有限，人类真正能够利用的是江河湖泊以及地下水中的一部分，仅占地球总水量的0.26%，而且分布不均。

污水处理厂供配电与自控仪表系统设计1. 引言1.1 研究背景污水处理厂是城市污水处理的关键设施，其运行稳定和效率直接影响到城市环境的卫生和水质。

供配电系统和自控仪表系统作为污水处理厂的重要组成部分，对于保障污水处理工艺的连续运行、提高处理效率具有至关重要的作用。

随着城市发展和污水处理工艺的不断完善，污水处理厂的供电需求也日益增加。

为了确保供电系统的可靠性和安全性，需要制定科学的设计原则和技术规范。

自控仪表系统的应用也在逐渐普及，通过实时监测和控制污水处理过程，实现自动化运行和故障诊断，提高工艺稳定性和经济效益。

本文旨在探讨污水处理厂供配电与自控仪表系统的设计原则、应用技术和整合方案，旨在提高污水处理厂的运行效率和环保水平，为城市环境保护和可持续发展提供技术支持和指导。

1.2 研究目的研究目的是对污水处理厂供配电与自控仪表系统设计进行深入探讨和研究，旨在优化污水处理厂的运行效率，提高处理效果，减少能源消耗和运行成本。

通过分析现有的供配电系统设计原则和自控仪表系统在污水处理厂中的应用，探讨关键技术，以及整合设计方案，从而为污水处理厂的设备选型、系统设计和运行管理提供理论依据和实践指导。

本研究旨在为污水处理厂的建设和升级提供参考，促进污水处理行业的现代化、智能化发展，为保障环境水质和人民生活质量做出积极贡献。

1.3 研究意义污水处理厂供配电与自控仪表系统设计的研究意义在于提高污水处理厂的运行效率和稳定性，减少能源消耗和运行成本，改善环境保护水平。

通过合理设计供配电系统，可以确保污水处理设施稳定供电，保障设备正常运行，避免因电力故障导致的停工带来的损失。

而自控仪表系统则可以实现对污水处理过程的实时监控和调节，提高处理效率，减少运行风险。

供配电与自控仪表系统的整合设计不仅能够优化系统运行，还能实现资源共享，提高设施整体管理水平。

深入研究污水处理厂供配电与自控仪表系统设计，对于推动污水处理行业的技术升级和可持续发展具有重要意义。

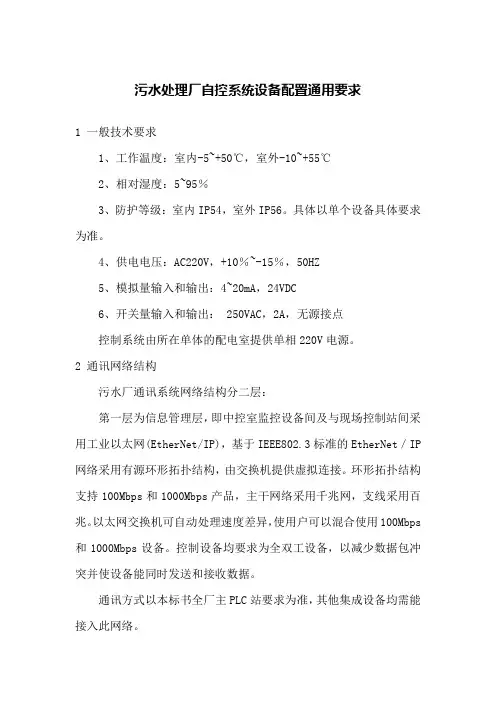

污水处理厂自控系统设备配置通用要求1 一般技术要求1、工作温度：室内-5~+50℃，室外-10~+55℃2、相对湿度：5~95％3、防护等级：室内IP54，室外IP56。

具体以单个设备具体要求为准。

4、供电电压：AC220V，+10％~-15％，50HZ5、模拟量输入和输出：4~20mA，24VDC6、开关量输入和输出： 250VAC，2A，无源接点控制系统由所在单体的配电室提供单相220V电源。

2 通讯网络结构污水厂通讯系统网络结构分二层：第一层为信息管理层，即中控室监控设备间及与现场控制站间采用工业以太网(EtherNet/IP)，基于IEEE802.3标准的EtherNet／IP 网络采用有源环形拓扑结构，由交换机提供虚拟连接。

环形拓扑结构支持100Mbps和1000Mbps产品，主干网络采用千兆网，支线采用百兆。

以太网交换机可自动处理速度差异，使用户可以混合使用100Mbps 和1000Mbps设备。

控制设备均要求为全双工设备，以减少数据包冲突并使设备能同时发送和接收数据。

通讯方式以本标书全厂主PLC站要求为准，其他集成设备均需能接入此网络。

支持标准TCP/IP通讯支持的以太网介质有10Base2、10Base5、10BaseT和光纤支持子网分割TCP/IP以太网可以同时支持上位机访问、控制器通讯和PLC的配置和调试可以通过编程软件来对该模块进行配置支持普通商用EtherNet通信产品和物理介质支持I/O控制信息第二层为控制层，即现场控制站与分布I/O站及设备之间的通讯，全厂必须统一采用以太网方式，不允许混用。

任意一个网络节点故障都不会影响其它远程站的工作。

控制总线网是一个实时的控制网络，用于高速传送实时I/O数据和消息数据包括程序上载/下载、组态数据及对等通信，所有这些都在一个单独的物理介质链路上传送，网络具有高度的确定性，能可靠预测数据发送时间。

控制站间距离（无中继器）≥1000m控制总线网支持64个可设定地址的节点通信速率≥5Mbps控制层采用总线形网络拓扑结构通讯系统网络混合搭配二层网络，卖方所采用的网络方案应满足上述要求，并且使用户可以在网络间无缝地传送数据，无须额外编程、组态或创建路由表。

污水处理系统自控方案(含详细设备及
PLC配置)
简介
本文档旨在提供一份污水处理系统的自控方案，包括详细的设备配置和PLC（可编程逻辑控制器）配置。

设备配置
污水处理系统包括以下设备：
1. 进水口：用于接收进入系统的污水。

2. 鼓风机：通过给予曝气池足够的氧气以加速污水中的水解与硝化作用。

3. 搅拌器：用于保持曝气池中悬浮物和生物活性的均匀分布。

4. 水解池：利用细菌分解有机物质。

5. 硝化池：利用硝化细菌将污水中的氨氮转化为硝酸盐。

6. 去除器：用于去除硝酸盐中的硝酸盐。

7. 澄清池：用于沉淀和分离污水中的悬浮物。

8. 出水口：用于排放经过处理的污水。

PLC配置
为了实现污水处理系统的自控，我们使用PLC实施以下配置：
1. 确定传感器位置和类型，用于监测系统参数，如进水流量、
水位、温度和压力等。

2. 编写程序以控制鼓风机、搅拌器、去除器和其他设备的操作
方式和时间。

3. 配置报警系统，当系统参数超出设定的范围时发出警报。

4. 连接PLC和监控系统，用于实时监测和记录系统的运行状
态和数据。

5. 实施远程控制功能，可通过网络远程监控和控制污水处理系统。

结论
本文档提供了污水处理系统的自控方案，包括详细的设备配置
和PLC配置。

通过使用PLC实施自动化控制，系统能够更高效地
运行，并减少人工干预的需求。

希望此方案能为您的污水处理系统
提供参考。

污水处理厂供配电与自控仪表系统设计污水处理厂是对废水进行集中处理的设施，该设施的运行离不开配电与自控仪表系统的支持。

本文将详细阐述污水处理厂供配电与自控仪表系统的设计。

一、供配电系统设计1.系统介绍污水处理厂供配电系统是指把供电电源接入污水处理厂的各种设备和仪表上，提供电源保障的一种设备系统，包括高压配电和低压配电系统。

2.系统特点（1）可靠性高：污水处理厂供配电系统具有高可靠性，必须保证设备维护良好，电源供应稳定可靠，操作控制稳定可靠。

（2）安全性高：污水处理厂供配电系统的安全性要求非常高，必须采用可靠防护措施，确保操作人员的安全，防止安全事故的发生。

（3）维护方便：污水处理厂供配电系统的维护需要方便，系统设备必须简化，易于操作，可靠维护，降低维护工作的难度和维护成本。

（4）控制合理：污水处理厂供配电系统的控制需要合理，必须采用现代化的控制方法，如PLC自动控制等，增强系统的自动化程度。

3.系统设计要求（1）高压配电系统：在工程设计中，高压配电系统需要考虑系统容量、安全、可靠性、稳定性、节能等方面的要求。

（3）保护安全系统：在工程设计中，保护安全系统需考虑系统方案合理，系统功能与保护措施符合规范标准，保障设备及人员安全。

（1）高压配电系统为保证污水处理厂高压设备的正常运行，必须设备有足够的高压电源，同时采用相应的配电变压器、隔离开关、熔断器等保护设备。

此外，在高压容量大的接线柜进行充分的隔离，同时与变压器之间保持一定的距离，防止交流电干扰。

在污水处理厂低压配电系统中，可采用AC380V及DC220V做为公用电源。

根据安全要求，对供电设备采用继电保护，有加熔断器，如在接线箱内安装选择保护装置，同时配备过流、漏电自动保护开关等保护措施，确保低压系统的正常运行。

（3）保护安全系统在保护安全系统中，采用可靠的防护措施，可使用雷电防护器，防止雷电干扰，同时在变压器附近配置自喷淋灭火系统，维护系统的安全。

污水处理自控工程方案一、前言随着城市化进程的加速和人口数量的增加，城市污水处理成为了一项重要的环境保护工作。

污水处理自控工程，作为其中重要的一环，起着至关重要的作用。

本文将围绕污水处理自控工程方案展开阐述，从以下几个方面进行详细介绍。

二、污水处理自控工程的意义1.净化环境：城市污水处理自控工程能够将污水中的有害物质和杂质去除，使水体中的污染物减少，保护环境。

2.利用资源：通过污水处理自控工程，可以将污水中的有机物质转化为资源，如通过生物处理将有机物质转化为沼气等。

3.保障民生：合理的城市污水处理自控工程能够保障城市居民的生活用水，防止水污染对民众健康的影响。

三、污水处理自控工程的基本原理污水处理自控工程的基本原理是利用物理、化学和生物方法来对污水进行处理，将其中的有害物质去除，净化水质。

其中，物理方法主要包括筛选、沉淀、过滤等；化学方法主要包括氧化、还原、中和等；生物方法主要包括好氧生物处理和厌氧生物处理等。

通过这些方法，可以将污水进行分离、过滤、氧化和生物降解，使其达到排放标准要求。

四、污水处理自控工程的关键技术1. 进水口处理技术：污水处理自控工程首要的关键技术是进水口的处理技术，通过合理的进水口设计和排水管道设置，可以有效地减少杂质和有害物质的进入。

2. 除污技术：除污技术是污水处理的核心技术，主要包括生物法（好氧法和厌氧法）、物理法（过滤和沉淀等）和化学法（氧化和中和等）。

3. 排放技术：合理的排放技术是保障排放水质的关键，包括沉淀池和生物氧化池等。

五、污水处理自控工程的自动化系统1. 控制系统：污水处理自控工程的自动化系统主要包括进水处理控制系统、除污处理控制系统、排放处理控制系统等。

2. 监控系统：监控系统包括进水监控系统、出水监控系统和处理过程监控系统，主要用于监测和记录处理过程中的各项数据。

3. 故障报警系统：污水处理自控工程中，为了防止设备故障和处理工艺异常，需要配置相应的故障报警系统，实现自动监控和报警。

污水处理厂设备、电气、自控及工艺调试方案清晨的阳光透过窗户，洒在桌面上，我拿起笔，思绪如泉涌。

这十年来的方案写作经验，让我在面对“污水处理厂设备、电气、自控及工艺调试方案”这个主题时，有了许多灵感。

一、设备篇我们要对污水处理厂的设备进行详细的梳理。

设备包括但不限于预处理设备、生化处理设备、深度处理设备以及污泥处理设备。

这些设备是污水处理的核心，我们要确保每一台设备都能正常运转。

预处理设备主要包括格栅、筛网、沉砂池等，这些设备的主要作用是去除污水中的悬浮物和杂质。

生化处理设备是污水处理的关键，包括曝气池、生物膜填料、回流污泥泵等。

这些设备通过微生物的代谢作用，降解污水中的有机物质。

深度处理设备主要包括过滤池、反渗透设备、紫外线消毒器等，用于进一步提高水质。

污泥处理设备包括污泥浓缩池、污泥脱水机等，用于减少污泥的体积，便于后续处理。

二、电气篇电气系统是污水处理厂的神经系统，我们要对电气设备进行严格的检查和维护。

要确保电源的稳定，避免因电压波动导致设备损坏。

电缆的敷设要符合国家标准，防止电缆老化、短路等事故的发生。

还要对配电柜、控制柜等进行定期检查，确保其正常运行。

在电气设备安装过程中，要严格遵循施工图纸，确保设备的接线正确，避免因接线错误导致设备损坏。

三、自控篇自控系统是污水处理厂的智慧大脑，我们要充分发挥其作用。

自控系统主要包括PLC、DCS、现场仪表等。

要确保PLC和DCS的编程正确，使其能够准确控制设备的运行。

现场仪表的安装要符合要求，确保数据的准确采集。

四、工艺调试篇工艺调试是污水处理厂运行前的关键环节，我们要确保工艺的稳定性和高效性。

要对预处理设备进行调试，确保格栅、筛网等设备能够正常工作，去除污水中的悬浮物和杂质。

生化处理设备的调试至关重要。

曝气池的溶解氧浓度、回流污泥浓度等参数要调整到最佳状态，使微生物能够充分发挥其降解作用。

同时，要对深度处理设备进行调试，确保过滤池、反渗透设备等能够正常运行。

1、综述某污水处理厂（一期）自控及仪表系统待各工艺、电气和自控仪表系统安装结束，检验无误，满足设计要求后，逐级分层和分区的原则进行调试。

分层：就是从现场工艺设备单体调试→现场PLC控制柜调试→厂区中控室上位机调试，逐级自下而上进行调试；分区：就是从各现场六个PLC分站（PLC100、1-RTU、2-RTU1、2-RTU2、2-RTU3、4-RTU）分别进行调试，在上述调试工作完成，并符合设计文件，技术资料要求，单体设备调试合格的基础上进行系统联动调试。

2、自控系统调试范围2．1调试工作包括：PLC控制柜的电气调试；对各受控设备的信号校验；PLC控制柜与各独立工艺设备系统通讯调试，PLC控制逻辑编程软件组态调试；厂区光纤以太网通讯联网调试；中控室上位机监控操作软件调试、数据服务器、WEB服务器调试等；共计调试19套仪表，58台（套）设备及脱水机、鼓风机、消毒池PLC系统通讯联调。

2.2调试按照以下区域进行：1、预处理系统（粗格栅、细格栅、电动闸门、旋流沉砂系统、进水流量、液位计、PH计仪表调试）计4套仪表、10台工艺设备。

2、生物反应系统（生化池水下搅拌器、曝气系统空气调节阀、进泥污泥泵、DO\MLSS在线分析仪表）计8套仪表、24台工艺设备。

3、污泥泵站及污泥脱水系统（剩余污泥泵、回流污泥泵、剩余污泥流量）计2套仪表、14台工艺设备。

4、紫外消毒池系统（电动闸门、深井泵、出水流量、PH计、COD、NH3、在线分析仪表）计3套仪表、3台工艺设备。

5、变配电间控制系统（电力监控系统、二沉池刮泥机、进水提升泵）计2套仪表、7台工艺设备。

6、与脱水机系统、鼓风机系统、消毒系统的通讯联调。

3、调试目的、要求3.1系统调试对凡属自控仪表系统范围的受控设备、工艺链路、网络通讯均进行联动调试；通过调试使自控仪表系统达到设计要求。

3.2各受控设备通过调试达到就地手动、PLC中控室远控能够正常运行。

3.3污水处理过程控制能够满足工艺设计的要求和生产实际的需要。

污水处理厂自控设计1.1.1.1.工程内容污水厂升级改造自控系统及水厂原有自控系统更新。

水厂原有部分：污水厂原有4个分控站及综合楼的中控室，由于年久老化，同时结合本次综合楼的搬迁，本次对4个分控站及综合楼的中控室内的设备全部进行更换。

原有控制系统与本次新建部分控制系统在中控室集中显示及控制。

1.1.1.2.自控系统结构整个控制系统为三层结构、二级网络。

三层结构包括：过程设备层、现场控制层、操作监控层。

其中过程设备层由设置在各单体内的部分工艺机组自带的控制器组成；现场控制层由设置在新建过滤消毒间分控站、新建污泥回流泵房分控站、新建除臭间分控站、新建中间提升泵房分控站、三座新建乙酸钠投加间远程I/O的可编程逻辑控制器系统组成；操作监控层由设置在综合楼内的中心控制室内的计算机组成。

二级网络包括：管理信息网和实时控制网，其中管理信息网采用工业以太网（光纤冗余环网）的形式，用来实现现场控制层的PLC系统之间、现场控制层与操作监控层之间的通讯与数据传输；实时控制网采用现场总线的形式，用来实现过程设备层与现场控制层之间的通讯和数据传输。

（1）操作监控层（中心控制室）操作监控层承担了数据管理、污水厂处理系统数据采集、报警、趋势、数据记录及中文报表等功能。

在中心控制室内设置操作站，操作员通过操作终端详细了解各环节运行工况，并可下达操作控制指令, 在中心控制室内能对全系统被控设备进行在线实时在线控制。

操作监控层主要功能包括：显示功能：用图形实时地显示各被控设备的运行工况；动态显示水处理工艺流程图，并能在流程图上选择查看多级细部详图；动态显示各种模拟信号、数字信号、各类累加信号等的数值和范围清单。

数据管理：能建立生产数据库、操作信息库、故障信息库。

数据处理：利用实时和历史数据，计算主要生产指标，并进行成本分析。

报警功能：当某一测量值超出给定范围或，可根据不同的需要发出不同等级的报警。

如输入到报警表、屏幕显示报警信息、打印机输出报警信息、声光报警，并可依据报警信息显示相应的动态画面。

污水厂自控方案范文污水处理厂是处理城市污水的重要设施之一，为了更高效地运营和管理污水处理厂，提高处理效率和水质达标率，自控方案是必不可少的。

下面将提出一种污水厂自控方案，以实现自动化运行和监控。

首先，污水厂应配置自动化控制系统，包括自动化仪器仪表、传感器和执行机构等。

这些设备能够实时监测水质、水位、流量等关键参数，并通过自动控制方式调节设备运行，实现更精确的处理效果。

其次，自控方案应建立完善的数据采集和监测系统。

利用现代通信技术和数据传输设备，将污水处理过程中的关键数据实时传输至中控室。

通过数据分析和处理，可以及时判断设备运行状态和水质情况，从而及时调整运行参数，实现优化控制。

再次，自控方案应设计合理的控制策略和算法。

根据污水处理过程的特点，制定合适的控制策略，如加药控制、调节曝气时间和浓度控制等。

同时，应采用先进的控制算法，如模糊控制、神经网络控制等，以提高处理效率和水质达标率。

另外，自控方案应具备远程监控和操作功能。

通过互联网和移动通信技术，可以实现对污水处理厂的远程监控和操作。

当发生设备故障或异常情况时，操作人员可以及时接收报警信息，并远程操作和控制设备，避免延误处理时间和引发更大事故。

此外，自控方案还应包括设备状态监测和维护管理功能。

通过对设备运行状态和工况数据的监测，可以预测设备故障和维护周期，提前制定维护计划，并进行设备保养和维护。

同时，还可以对设备运行参数和处理效果进行统计和分析，为优化运行提供依据。

最后，自控方案应有完善的应急措施和备份设备。

根据污水处理过程的特点，提前规划应急预案和灾备措施，并配置备用设备，以应对设备故障和突发状况。

总之，污水处理厂自控方案的设计需要考虑设备自动化、数据采集、控制策略、远程监控、设备维护和应急处理等因素，以实现污水处理过程的自动化运行和监控，提高处理效率和水质达标率，确保污水处理厂的安全和稳定运行。
