pcb板v割正负公差摘要：1.Pcb板简介2.V割正负公差的定义和作用3.V割正负公差的计算方法4.V割正负公差的影响因素5.如何控制和优化V割正负公差6.总结正文：1.Pcb板简介PCB板，全称为印刷电路板，是电子元器件的重要支撑结构，承载着电子元器件之间的相互连接。
它具有导电线路和绝缘基材，为各类电子设备提供信号传输、供电、接地等功能。
2.V割正负公差的定义和作用V割正负公差，是指PCB板上的V割槽在制造过程中产生的尺寸偏差。
V 割槽是PCB板上用于容纳电子元器件的凹槽，它的尺寸精度直接影响到元器件的安装和连接。
正负公差是指实际尺寸与目标尺寸之间的差值，它可以衡量PCB板生产过程中的尺寸控制水平。
3.V割正负公差的计算方法V割正负公差的计算方法是：实际尺寸- 目标尺寸。
例如，如果一个V割槽的目标尺寸为10mm，实际测量尺寸为9.5mm，那么其正负公差为0.5mm。
4.V割正负公差的影响因素V割正负公差的影响因素主要包括：制程参数、材料性能、设备精度等。
制程参数包括温度、压力、时间等，它们会影响到V割槽的尺寸；材料性能包括基材的厚度、硬度、韧性等，它们会影响到V割槽的形状；设备精度则决定了V割槽的尺寸测量结果的准确性。
5.如何控制和优化V割正负公差控制和优化V割正负公差的方法主要包括：优化制程参数，提高设备精度，选用性能优良的材料，以及严格的品质控制。
通过这些措施，可以降低V 割正负公差，提高PCB板的尺寸精度，从而提高电子设备的性能和可靠性。
6.总结V割正负公差是PCB板制造过程中的一个重要参数，它直接影响到电子元器件的安装和连接。
pcb板是什么材料PCB板是什么材料。
PCB板（Printed Circuit Board）是一种用于支持电子元件的基板，它具有导电路径和连接点，用于通过铜箔等导电材料连接电子元件。
PCB板是现代电子产品中不可或缺的一部分，它的材料选择对于电子产品的性能和可靠性至关重要。
PCB板的主要材料包括基板材料、导电层材料和保护层材料。
基板材料是PCB板的主体，用于支撑和连接电子元件。
常见的基板材料包括FR-4玻璃纤维、铝基板和陶瓷基板。
FR-4玻璃纤维是最常用的基板材料，它具有良好的绝缘性能、耐热性能和机械强度，适用于大多数电子产品的制造。
铝基板具有良好的散热性能，适用于需要高功率和高密度集成的电子产品。
陶瓷基板具有优异的高频性能和耐高温性能，适用于无线通信和高频电子产品。
导电层材料是用于制作PCB板上的导线和连接点的材料。
常见的导电层材料包括铜箔和银浆。
铜箔是最常用的导电层材料，它具有良好的导电性能和加工性能，适用于大多数PCB板的制造。
银浆具有更高的导电性能，适用于高端电子产品的制造。
保护层材料是用于保护PCB板上的导电层和连接点的材料。
常见的保护层材料包括有机覆盖膜、焊膏和阻焊油墨。
有机覆盖膜具有良好的绝缘性能和耐热性能，能够有效保护PCB板上的导电层和连接点。
焊膏用于固定电子元件和导电层之间的连接，同时也具有一定的保护作用。
阻焊油墨用于覆盖PCB板上的不需要焊接的区域，起到隔离和保护的作用。
总的来说，PCB板的材料选择对于电子产品的性能和可靠性至关重要。
不同的材料具有不同的特性和适用范围，制造PCB板时需要根据具体的产品要求和应用场景来选择合适的材料。
随着电子产品的不断发展和创新，PCB板的材料也在不断更新和完善，以满足不同产品的需求。
希望本文能够帮助读者更好地了解PCB 板的材料及其特性，为电子产品的设计和制造提供参考。
PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
二、PCB在各种电子设备中有如下功能：1.提供集成电路等各种电子元器件固定、装配的机械支撑。
2.实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。
提供所要求的电气特性，如特性阻抗等。
3.为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。
三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2 表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。
2.提高密度的主要途径①.过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。
b.PCB翘曲度是由于热、机械引起残留应力的综合结果c.连接盘的表面涂层：HASL、化学镀NI/AU、电镀NI/AU…3 芯片级封装(CSP)阶段PCBCSP以开始进入急剧的变革于发展其之中,推动PCB技术不断向前发展， PCB工业将走向激光时代和纳米时代.四、PCB表面涂覆技术PCB表面涂覆技术是指阻焊涂覆(兼保护)层以外的可供电气连接用的可焊性涂(镀)覆层和保护层。

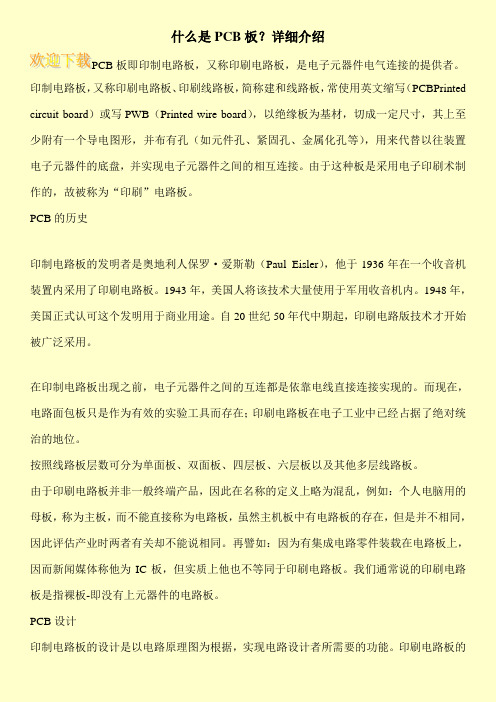

什么是PCB板？详细介绍PCB板即印制电路板，又称印刷电路板，是电子元器件电气连接的提供者。
印制电路板，又称印刷电路板、印刷线路板，简称建和线路板，常使用英文缩写（PCBPrinted circuit board）或写PWB（Printed wire board），以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
PCB的历史印制电路板的发明者是奥地利人保罗·爱斯勒（Paul Eisler），他于1936年在一个收音机装置内采用了印刷电路板。
1943年，美国人将该技术大量使用于军用收音机内。
1948年，美国正式认可这个发明用于商业用途。
自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。
在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。
而现在，电路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。
按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。
再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。
我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。
PCB设计印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。
印刷电路板的。
PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。
PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。
PCB作为电路基础，其制作与设计显得尤为重要。
下面将介绍PCB印刷电路板的基础知识。
一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。
它主要有两面，一面是铜层，其它面或表面（Overcoat）。
2.导线：是PCB的重要组成部分。
铜箔被刻化为所需要的导线形状，连接到设备电子元件上。
3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。
4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。
5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。
在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。
二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。
1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。
单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。
2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。
通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。
3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。
多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。
三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。
印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。
根据不同的特点和用途，PCB可以分为多种分类。
本文将从不同的角度介绍印制电路板的分类。
一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。
单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。
2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。
双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。
3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。
多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。
二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。
刚性PCB广泛应用于消费电子、通信设备等领域。
2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。
柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。
3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。
刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。
三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。
高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。
2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。
高温PCB适用于电力电子、汽车电子等高温环境下的应用。
3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。
PCB的定义、用途、类型、制程简介1．PCB的定义1.1. PCB为Printed Circuit Board的缩写，即为印刷电路板。
1.2. 是利用印刷技术及腐蚀技术制造出来的，可用来将零件互相连接及作为支持零件的东西。
2．PCB的用途2.1. 主要为连接线路，支持零件。
2.2. 英国1903 Hansen 氏公司首创印刷电路板之河，是改变以往利用焊枪，铬铁在金属制底盘维或氧树脂纤维布的覆铜板上。
同时伴随着积集电路（IC）及大型积集电路（ＬＳＩ），和半导体的产生，而使ＰＣＢ的电路（回路）变得高密集化，使整个装配件变得体积小型化，重量轻量化，质量高信赖度；从而为人类科技技术的进行作出了巨大贡献。
2.3. PCB 广泛用于军民工商医各行业如A. 家用电器：电视机，VCD，录像机，立体唱机，收音机，B．工商业：传真机，电话机，电脑，收银机等。
C．军界通讯：航空，航天（人造卫星等）D．医疗界：CT扫描机等。
3．PCB类型3.1. PCB主要分为单面板，双面板，多层板三大类。
3.2. 单面板又分为：A：普通面板。
B：碳油板。
C：假双面板（普通假双面与碳油假双面两种）D：碳油/银油贯孔板。
3.3. 双面板又分为：A：普通面板。
B：铅锡板（T/L板）C：铜板（Cu板）3.4. 各类PCB名词解释。
3.4.1 普通单面板：即只有一面是铜皮线路的板称之。
3.4.2 碳油板：即除了铜皮线路以外，另有碳油附着于板上。
3.4.3 假双面板：指两面都有铜皮线路，但孔内无金属将两面线路连通的板称之。
3.4.4 碳油/银油贯孔板：在假双面板的础上，再将孔内灌满银油或碳油将两面线路连通。
3.4.5 金板：即PCB 完成后最表面的金属为Au（金）的板称之。
3.4.6 铅锡板：即PCB完成后最表面的金属为铅锡的板称之。
3.4.7 铜板：即PCB完成后最表面的金属为Cu的板称之。
4. PCB制程简介4.1. 单面板制程。
4.1.1普通单面板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字钻啤管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.2. 碳油板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字印绝缘油（需要时）印碳油印保护油（需要时）钻啤管位孔啤板E-TEST（需要时）V-CUT（需于要时）过松香FQC 包装出货4.1.3 假双面板（普通）排料开料钻丝印管位孔底油(第一面印好后，钻对位孔，再印第二面) 执漏蚀板灯箱绿油白字钻啤板管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.4. 碳油/银油贯孔板排料开料电脑钻孔底油执漏蚀板灯箱绿油白字碳/银油贯孔印保护油（需要时）啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.2. 双面板制程4.2.1. 金板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电Ni+电Cu）蚀板（先退油墨或干膜洗后蚀板）灯箱绿油（或湿菲林）白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.2. 铅锡板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.3. 铜板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Cu+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT）E-TEST FQC 包装出货4.3. 各工序名词解释4.3.1. 单面4.3.1.1. 排料：即是将客户提供的单只（PCS或UNIRT）PCB图形拼成有利于本公司生产的大片（PNL）（1PNL内含数个单只UNIRT）。
PCB印刷，又称电路板印刷，是当今很发达的新产业，而网版印刷的快速发展又为
这个产业注入了活力，给电子工业带来了重大变革。
当前的网印工艺完全能够适应高密度
的PCB生产。
PCB简介
PCB是英文(Printed Circuit Board)印制线路板的简称。
通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上
提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成
品板称为印制线路板，亦称为印制板或印制电路板。
应用
PCB几乎我们能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，
大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电
气互连都要用到PCB。
它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成
电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性
阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
如何制备
PCB是如何制造出来的呢？我们打开通用电脑的键盘就能看到一张软性薄膜（挠性
的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。
因为通用丝网漏印方法得
到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。
而我们去电脑城看到的
各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。
它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环
氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。
这种线路板覆铜簿板材，我们就称
它为刚性板。
再制成印制线路板，我们就称它为刚性印制线路板。
单面有印制线路图形我
们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制
线路板，我们就称其为双面板。
如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形
按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。
现在已有超过100层的实用印制线路板了。
生产过程
PCB的生产过程较为复杂，它涉及的工艺范围较广，从简单的机械加工到复杂的机
械加工，有普通的化学反应还有光化学电化学热化学等工艺，计算机辅助设计CAM等多
方面的知识。
而且在生产过程中工艺问题很多而且会时时遇见新的问题而部分问题在没有
查清原因问题就消失了，由于其生产过程是一种非连续的流水线形式，任何一个环节出问
题都会造成全线停产或大量报废的后果，印刷线路板如果报废是无法回收再利用的，工艺
工程师的工作压力较大，所以许多工程师离开了这个行业转到印刷线路板设备或材料商做
销售和技术服务方面的工作。
制版工艺
为进一步认识PCB我们有必要了解一下通常单面、双面印制线路板及普通多层板的
制作工艺，于加深对它的了解。
单面刚性印制板
单面刚性印刷板→单面覆铜板→下料→（刷洗、干燥）→钻孔或冲孔→网印线路抗蚀
刻图形或使用干膜→固化检查修板→蚀刻铜→去抗蚀印料、干燥→刷洗、干燥→网印阻焊
图形（常用绿油）、UV固化→网印字符标记图形、UV固化→预热、冲孔及外形→电气开、短路测试→刷洗、干燥→预涂助焊防氧化剂（干燥）或喷锡热风整平→检验包装→成品出厂。
双面刚性印制板
双面刚性制版→双面覆铜板→下料→叠板→数控钻导通孔→检验、去毛刺刷洗→化学
镀（导通孔金属化）→（全板电镀薄铜）→检验刷洗→网印负性电路图形、固化（干膜或
湿膜、曝光、显影）→检验、修板→线路图形电镀→电镀锡（抗蚀镍/金）→去印料（感光膜）→蚀刻铜→（退锡）→清洁刷洗→网印阻焊图形常用热固化绿油（贴感光干膜或湿膜、曝光、显影、热固化，常用感光热固化绿油）→清洗、干燥→网印标记字符图形、固化→（喷锡或有机保焊膜）→外形加工→清洗、干燥→电气通断检测→检验包装→成品出厂。
贯通孔金属化法制造多层板工艺流程→内层覆铜板双面开料→刷洗→钻定位孔→贴光
致抗蚀干膜或涂覆光致抗蚀剂→曝光→显影→蚀刻与去膜→内层粗化、去氧化→内层检查
→（外层单面覆铜板线路制作、B—阶粘结片、板材粘结片检查、钻定位孔）→层压→数
控制钻孔→孔检查→孔前处理与化学镀铜→全板镀薄铜→镀层检查→贴光致耐电镀干膜或
涂覆光致耐电镀剂→面层底板曝光→显影、修板→线路图形电镀→电镀锡铅合金或镍/金镀
→去膜与蚀刻→检查→网印阻焊图形或光致阻焊图形→印制字符图形→（热风整平或有机
保焊膜）→数控洗外形→清洗、干燥→电气通断检测→成品检查→包装出厂。
从工艺流程图可以看出多层板工艺是从双面孔金属化工艺基础上发展起来的。
它除了
继了双面工艺外，还有几个独特内容：金属化孔内层互连、钻孔与去环氧钻污、定位系统、层压、专用材料。
我们常见的电脑板卡基本上是环氧树脂玻璃布基双面印制线路板，其中有一面是插装
元件另一面为元件脚焊接面，能看出焊点很有规则，这些焊点的元件脚分立焊接面我们就
叫它为焊盘。
为什么其它铜导线图形不上锡呢。
因为除了需要锡焊的焊盘等部分外，其余
部分的表面有一层耐波峰焊的阻焊膜。
其表面阻焊膜多数为绿色，有少数采用黄色、黑色、蓝色等，所以在PCB行业常把阻焊油叫成绿油。
其作用是，防止波焊时产生桥接现象，提高焊接质量和节约焊料等作用。
它也是印制板的永久性保护层，能起到防潮、防腐蚀、防
霉和机械擦伤等作用。
从外观看，表面光滑明亮的绿色阻焊膜，为菲林对板感光热固化绿油。
不但外观比较好看，便重要的是其焊盘精确度较高，从而提高了焊点的可靠性。
我们从电脑板卡可以看出，元件的安装有三种方式。
一种为传动的插入式安装工艺，
将电子元件插入印制线路板的导通孔里。
这样就容易看出双面印制线路板的导通孔有如下
几种：一是单纯的元件插装孔；二是元件插装与双面互连导通孔；三是单纯的双面导通孔；四是基板安装与定位孔。
另二种安装方式就是表面安装与芯片直接安装。
其实芯片直接安
装技术可以认为是表面安装技术的分支，它是将芯片直接粘在印制板上，再用线焊法或载
带法、倒装法、梁式引线法等封装技术互联到印制板上。
其焊接面就在元件面上。
表面安装技术的优点
1）由于印制板大量消除了大导通孔或埋孔互联技术，提高了印制板上的布线密度，
减少了印制板面积（一般为插入式安装的三分之一），同时还可降低印制板的设计层数与
成本。
2）减轻了重量，提高了抗震性能，采用了胶状焊料及新的焊接技术，提高了产品质
量和可靠性。
3）由于布线密度提高和引线长度缩短，减少了寄生电容和寄生电感，更有利于提高
印制板的电参数。
4）比插装式安装更容易实现自动化，提高安装速度与劳动生产率，相应降低了组装
成本。
从以上的表面安技术就可以看出，线路板技术的提高是随芯片的封装技术与表面安装
技术的提高而提高。
现在我们看的电脑板卡其表面粘装率都不断地在上升。
实际上这种的
线路板再用传动的网印线路图形是无法满足技术要求的了。
所以普通高精确度线路板，其
线路图形及阻焊图形基本上采用感光线路与感光绿油制作工艺。
发展趋势
随着线路板高密度的发展趋势，线路板的生产要求越来越高，越来越多的新技术应用
于线路板的生产，如激光技术，感光树脂等等。
以上仅仅是一些表面的肤浅的介绍，线路
板生产中还有许多东西因篇幅限制没有说明，如盲埋孔、绕性板、特氟珑板，光刻技术等等。
如要深入的研究还需自己努力。
