八年级上科学第四章欧姆定律及应用测试卷(浙教版)

欧姆定律计算题专题训练题型一、用并联基础电路中物理量关系的运用1.如图所示的电路中，电源电压保持不变，电阻R i=30 ◎。

当开关S i闭合、S2断开时，电流表的示数为0.4A; 当开关S i、S2都闭合时，电流表的示数为0.6A。

求：⑴电源电压；⑵R2的阻值。

2.有一只标有"24V 0.8A”字样的电灯，把它接入电压36V电路中，若能够正常使用，需串联一个多大的电阻？3.如图所示的电路中，Ri=60Q, R2=40 Q,安培表A1的示数为9A,安培表A2的示数为3A,电源两端的电压恒定且不变，求R3的电阻是多少？4.如图所示的电路中，R i=60 Q , R2=40 Q ,安培表A1的示数为0.9A,安培表A2的示数为0.3A,电源两端的电压恒定且不变，求R3的电阻是多少？5.如图所示的电路中,R i =10欧姆，R2=30欧姆，电源电压恒定不变。

当电键0.6安培，若将电键K闭合，求：电路的总电阻和安培表的示数各是多少？6.如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时, 测得电阻R i两端的电压与通过电阻R i的电流的变化关系如图b所示。

求:（1）电源的电压。

（2）变阻器的最大阻值。

（3）电压表V2示数的变化范围。

7.如图所示，电源电压保持不变，小灯泡标有“6V 10Q”的字样，滑动变阻器R1的阻值变化范围为“-20Q”,定值电阻R2的阻值为20Q O(灯丝的电阻不随温度变化)(1)小灯泡L允许通过的最大电流。

(2)当S1、S2和S都闭合，滑动变阻器的滑片滑到a端时，小灯泡刚好正常发光。

此时电流表的示数为多少？电源电压为多少？(3)若闭合S和S1, S2断开，将滑动变阻器的滑片滑到ab中点位置，要使小灯泡继续正常发光，需要换电压为多少的电源?题型二、求取值范围8.学校课外活动小组为检测某传感器而设计如图所示的电路，传感器上标有“3V 0.3A的字样(传感器可看作一个电阻)，滑动变阻器R o上标有“10Q 1A的字样，电流表量程为0~0.6A。

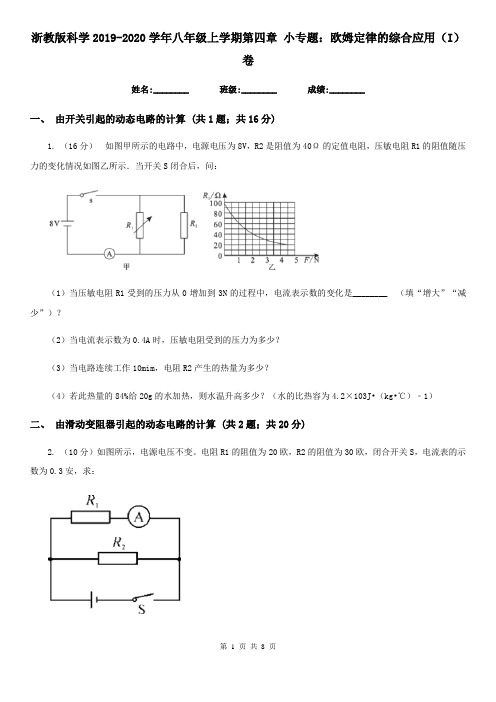

浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用（I）卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共16分)1. （16分）如图甲所示的电路中，电源电压为8V，R2是阻值为40Ω的定值电阻，压敏电阻R1的阻值随压力的变化情况如图乙所示．当开关S闭合后，问：（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是________ （填“增大”“减少”）？（2）当电流表示数为0.4A时，压敏电阻受到的压力为多少？（3）当电路连续工作10mim，电阻R2产生的热量为多少？（4）若此热量的84%给20g的水加热，则水温升高多少？（水的比热容为4.2×103J•（kg•℃）﹣1）二、由滑动变阻器引起的动态电路的计算 (共2题；共20分)2. （10分）如图所示，电源电压不变。

电阻R1的阻值为20欧，R2的阻值为30欧，闭合开关S，电流表的示数为0.3安，求：（1）电源电压U；（2）通电100秒电流通过电阻R2产生的热量。

3. （10分）如图所示的电路中，电阻R2的电阻为10欧，断开开关S，电流表的示数为0.4安，闭合开关S，电流表的示数为1.2安。

求：（1）电源电压；（2）R1的阻值。

三、和图象结合的欧姆定律的相关计算 (共3题；共21分)4. （8分）图甲所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与木块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R2的最下端A处且接触良好，闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至中点B处（离A端10厘米）时，水面到达设定高度，水泵自动停止注水。

在此过程中，弹簧弹力F与滑片P上滑长度x之间的关系如图乙所示，已知：电源电压U=3伏恒定不变，电阻箱R1接入电路中的阻值为20欧，R2的总电阻为20欧，长度为20厘米。

浙教版科学八年级（上）第四章检测一．选择题（只有一个正确答案，每小题3分，共48分）1．下图为2个泡沫塑料小球用绝缘细线悬挂起来，出现下面甲、乙、丙的四种情况，其中能肯定两小球一定都带电的有（）A. 乙B. 乙丙C. 甲乙丙D. 不能说明两球都带电2．如图所示，在A、B两点间先后接入下列6种物体：①陶瓷杯子；②橡皮擦；③钢尺；④塑料梳子；⑤食用油；⑥铅笔芯，闭合开关后，能够使小灯泡发光的一组是（）A.③⑥B.①③C.①⑥D.⑤⑥3．如图所示电路，闭合开关S，灯泡L1、L2都发光。

现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和b B．c和dC．e和f D．g和h4．如图所示的四个电路图中，与实物图相对应的是（）A B C D5．如图所示，能使小灯泡正常发光且电流表和电压表的使用方法正确的是（）A B C D6．在连接电路后闭合开关，发现电流表的指针偏转如图所示，其原因是（）A．电流表并联在用电器两端了B．量程选择太大了C．电流表的正、负接线柱接反了 D．电流表被直接连到电源两极了7.要使一根镍铬合金线接入电路的电阻变大，可采用的方法是( )A. 增大导线两端的电压B. 将导线拉长后接入电路C. 减小导线中的电流D. 将导线对折后接入电路8．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A．整理器材，完成实验B．换用不同规格灯泡，获取多组数据C．分析数据，得出结论D．换用电流表的量程，重新测量一次9．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A B C D10．如图所示，电源的电压为3V，闭合开关S后，发现只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L 2短路第1题图第3题图第4题图第6题图第8题图第10题图第2题图11．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门关闭和控制开关S2闭合时，洗衣机才能工作。

浙教版八年级上册科学第四单元检测卷[考查范围：～，满分：120分，时间：100分钟]一、选择题(每题4分，共56分)1、从欧姆定律可导出R ＝U I ，下列说法中正确的是( )A. 当电压为0时，电阻为0 B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变2、下列说法错误的是（ ）A ．电荷的定向移动形成电流B ．串联电路中电流处处相等`C ．灯泡亮度由灯泡的实际功率决定D ．导体的电阻跟导体两端电压成正比2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )A. 两个实验所采用的研究方法是相同的 B ．两个实验多次测量的目的是相同的C ．两个实验的电路在课本中是相同的D ．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变3、如图电路，电源电压恒定，R 1=12Ω，R 2=6Ω，R 3是定值电阻。

闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为，接b 时电流表的示数可能为（ ）A ． AB ． AC ． AD ． A ；4、如图所示，是小明测量未知电阻R x 的实验电路，电源电压不变，其中R 0为阻值已知的定值电阻。

当闭合开关S 1和S 2时，电流表的示数为I 1；当只闭合开关S 1时，电流表的示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x =B ．R x =C ．R x =R 0D ．R x =R 05、为治理雾霾天气，环保部门加强了对PM 的监控。

如图所示是某兴趣小组设计的监测PM 的四个电路图，其中R 是气敏电阻，阻值随PM 浓度增大而减小，R 0是保护电阻。

现要求PM 浓度越大，电表的示数就越大，则以下电路图中不符合要求的是( )6、在如图所示的电路中，R 为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器(2安，0～10欧)；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～安、0～3安；电池组为新干电池(3节串联)。

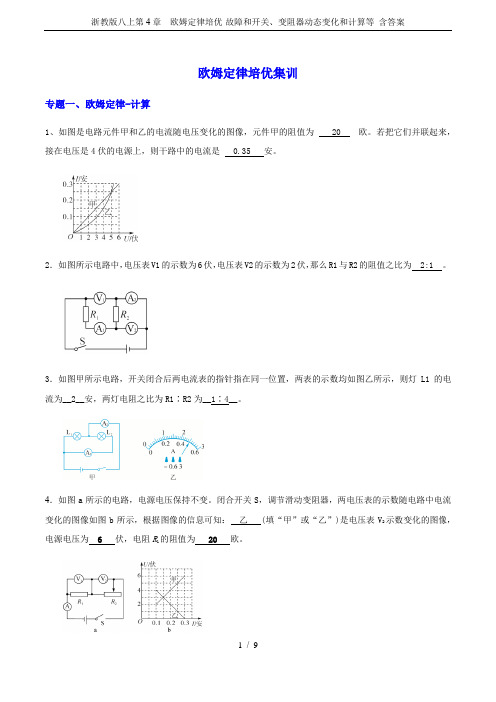

欧姆定律培优集训专题一、欧姆定律-计算1、如图是电路元件甲和乙的电流随电压变化的图像，元件甲的阻值为 20 欧。

若把它们并联起来，接在电压是4伏的电源上，则干路中的电流是 0.35 安。

2．如图所示电路中，电压表V1的示数为6伏，电压表V2的示数为2伏，那么R1与R2的阻值之比为 2:1 。

3．如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数均如图乙所示，则灯L1的电流为__2__安，两灯电阻之比为R1∶R2为__1∶4__。

4．如图a所示的电路，电源电压保持不变。

闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：乙 (填“甲”或“乙”)是电压表V2示数变化的图像，电源电压为 6 伏，电阻R1的阻值为 20 欧。

5．如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图乙所示。

(设电源电压保持不变)求：(1)电源电压U是多少？(2)通过定值电阻R2的电流是多少？(3)现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R2。

(4)此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。

【答案】 (1)由图甲知，R1与R2并联，电流表A1测R1的电流I1，电流表A测干路电流I总，根据图乙得I1＝0.3A，I总＝1.5A。

R1两端的电压U1＝I1R1＝0.3A×30Ω＝9V，由于并联电路支路电压等于电源电压，所以电源电压U＝U1＝9V。

(2)根据并联电路的电流规律有I总＝I1＋I2，所以通过R2的电流I2＝I总－I1＝1.5A－0.3A＝1.2A。

(3)如果A1的示数发生变化，则A的示数也一定变化，这显然不符合题意，可见，示数发生变化的一定是电流表A，而电流表A1的示数不变，由此推断未知电阻Rx替换的是R2。

电学综合复习一、单选题1.A. B. C. D.2.如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是( )A. R1＝8ΩB. R2＝8ΩC. R1＝20ΩD. R2＝20Ω3.如图，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如甲图所示，其中B表示磁场的强弱，单位为特斯拉（T）。

则在乙图中当R1所处的磁场逐渐减弱时( )A. R1的阻值变大B. 电压表的示数变小C. 电流表的所示变小D. 电流表的所示变大4.有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，同学设计了如图所示四种电路（图中小灯泡规格都相同），其中不能达到目的是( )A. B. C. D.5.如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U﹣I坐标中描绘了相对应的点，如图乙，有关判断正确的是（）A. 电源电压为8VB. R2的阻值为10ΩC. R1的阻值为20ΩD. S接2时通过R2的电流为0.2A6.如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1，通过电路的总电流为I1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1，此时R2两端的电压为U2，通过电路的总电流为I2，则（）A. I1∶I2＝4∶5B. R1∶R2＝1∶4C. R1∶R3＝3∶1D. U1∶U2＝1∶27.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大8.张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图像。

欧姆定律专项练习一、填空题1．在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是和2.0V，则通过R2的电流是A，R2两端的电压是V，R1的电阻是Ω。

2．如图甲所示的电路中，电压表和电流表的示数如图8所示，则小灯泡的电阻约为Ω。

3．Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为A 。

4．欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。

两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。

5．如图所示，电源电压9V且保持不变，电流表的量程为0～，小灯泡标有“6V 4W”，则小灯泡的电阻是Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是Ω。

6．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小．7．在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为；当电压表的示数为7.2V时，电流表示数为，则电阻R0为____Ω，电源电压为_____V．8．一只小灯泡的额定电压为8V,正常发光时通过它的电流为,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻.9．灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。

10．如图所示，巳知电源电压为6V，电阻R1为10Ω。

闭合开关后，电流表示数为1A，则R2=______Ω，通过R2的电流等于________A。

浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用（II ）卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共6分)1. （6分）如图甲所示电路，电源电压不变，R1、R2是定值电阻，R1=10Ω。

闭合开关S，电流表示数如图乙所示，当R1由于某种原因开路时，电流表的示数变为0.10A。

（1）图乙中电流表的示数为________A。

（2）求定值电阻R2的阻值。

二、由滑动变阻器引起的动态电路的计算 (共2题；共25分)2. （15分）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。

其中，电源两端电压U=4V(恒定不变)，电压表的量程为0--3V，Ro是定值电阻，Ro=300 Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

闭合开关S后，求：（1）当环境温度为40"C时，热敏电阻Rt的阻值是多少?（2）当环境温度为40。

C时，电压表的示数是多少?（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少?3. （10分）实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图甲所示，a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V．科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成图乙所示的图象．（1）电阻R2的阻值；（2）电阻R2的额定电功率．三、和图象结合的欧姆定律的相关计算 (共3题；共45分)4. （15分）如图所示是检测某一传感器的电路图，这种传感器上标有“6V、1.8W”的字样（该传感器可看作一个纯电阻电器），滑动变阻器上标有“10Ω、1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V．求：（1）这种传感器的电阻R0是多少？（2）如果在a、b之间所加的恒定电压为6V、试分析当滑动变阻器的阻值变化时，电阻值为R0的传感器两端的电压变化范围．（3）根据技术资料可知，如果测得该传感器的实际电阻与第（1）问中R0的值（称为额定值）偏差大于1Ω，则该传感器就不能正常使用．实际检测时，将一个电压恒定的电源加在图a、b之间，闭合开关S，调节滑动变阻器R1的阻值，改变电路中电流表和电压表的示数，检测数据记录如下表：检测次数电流表示数/A电压表示数/V第1次0.18 1.68第2次0.220.90通过计算分析，你认为这个传感器是否可以正常使用？此时在a、b之间所加电源的电压是多大？5. （15分）如图所示电路，电源电压为9V，保持不变，定值电阻Ro的阻值为20Ω，灯泡L上标有“6V 3W”字样，滑动变阻器标有“20Ω 1A”字样．当开关S2断开，S、S1闭合时，调节滑动变阻器使灯泡L正常发光（设灯泡电阻不变）．求：（1）灯泡L的电阻值；（2）灯泡正常发光时，滑动变阻器接入电路的电阻值，在 5min内，滑动变阻器产生的热量；（3）要使整个电路消耗的电功率最小，应如何操作？并求出此时整个电路的电功率(不考虑电路中无电流通过的情况).6. （15分）如图所示电路，电源两端电压为12V且保持不变，灯丝电阻也不变．灯L1与灯L2电阻之比R1：R2=1：3，将开关S、S1闭合时，R3消耗的功率为1W，电压表的示数为U1 ，电路消耗的总功率为P总；将开关S、S2闭合时，R4消耗的功率为4W，电压表的示数为U1′，电路消耗的总功率为P总′．U1′=2U1 ．请你解决下面问题：（1）画出图的等效电路图；（2）求灯L1的电阻值；（3）求P总与P总′之比．四、综合提升 (共2题；共29分)7. （14分）图甲是一个电子拉力计原理图。

欧姆定律综合应用之计算专题1.如图所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为50Ω。

闭合开关S，电阻R2两端的电压为10V。

求：（1）通过电阻R2电流。

（2）电阻R 1两端的电压。

2.如图所示，电源电压为12V，R1＝40Ω，开关S断开时，电流表的示数为0.2A，求：（1）R2的阻值。

（2）开关S闭合后，电流表的示数。

3.甲、乙两图中，电阻R1为10Ω，电源电压为10V．开关S闭合后：（1）在图甲中，当滑动变阻器R接入电路的电阻R2为40Ω时，求R1两端的电压；（2）在图乙中，当滑动变阻器R接入电路的电阻R3为50Ω时，求干路中的电流．4.完成下列各小题：（1）工厂中车床照明灯采用36伏的安全电压，某车床照明灯工作时灯丝电阻是30欧，求通过灯丝的电流。

（2）某手电筒小灯泡两端的电压是2.5伏，用电流表测得流过的电流是250毫安，这个小灯泡的电阻是多少？（3）某种节日彩灯的灯丝电阻为30欧，正常工作时的电流为0.2安，求加在彩灯两端的电压为多大？5.汽车尾气是造成空气污染的原因之一，某实验小组的同学设计了如图所示的有害尾气排放检测原理图。

已知电源电压12伏不变，R0为定值电阻，R为气敏电阻，气敏电阻的阻值随有害尾气浓度变有害尾气浓度/%VOL … 5 7.5 10 12.5 15 …R/欧… 5.2 4 3 2.5 2 …（1）当电压表的读数为8伏时，电流表的读数为1安，求电阻R0的阻值。

（2）当这种有害尾气浓度增大到15%VOL时，求电压表的示数。

6.如图所示的电路中，电源电压恒为30V，电阻R1为15Ω。

同时闭合开关S1、S2时，电流表的示数为2.5A。

求：（1）通过电阻R1的电流。

（2）电阻R2的阻值。

7.如图所示，定值电阻R1的阻值为10欧，滑动变阻器R的阻值变化范围为0～20欧，当滑片P移到R的最左端时，电流表的示数为0.6安，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？8.如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

欧姆定律专项训练专题一、欧姆定律-动态变化1．如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中(D)A. 电流表A示数变大B. 电压表V2示数变小C. 电压表V1示数与电压表V2示数的差值变大D. 电压表V1示数与电流表A示数的比值变大【解析】由题图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R2两端的电压，电流表测电路中的电流。

滑片P向右移动的过程中，R2↑→R总↑→I↓→U1↓→U2↑(↑表示“变大”，↓表示“变小”)，所以电流表示数变小，电压表V2的示数变大，故A、B错误；电压表V1示数与电压表V2示数的差值等于R1两端的电压U1，是变小的，故C错误；电压表V1示数与电流表A示数的比值，即为电路中的总电阻R总，它是变大的，故D正确。

2．如图所示是一个环境温度监控电路原理图。

电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。

若环境温度升高，闭合开关S，则( B )A. 热敏电阻R的阻值变大B. 电压表的示数变大C. 通过电阻R的电流变小D. 电阻R两端电压变大3．如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中(D)A. 电流表A示数变大B. 电压表V2示数变小C. 电压表V1示数与电压表V2示数的差值变大D. 电压表V1示数与电流表A示数的比值变大4.在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是( B )。

A．A变大，V1不变，V2变大B．A变大，V1变小，V2不变C．A不变，V1变小，V2变大D．A变小，V1变大，V2变大5．如图所示，电源电压恒定，电阻R1的阻值恒定。

合上开关S，向右移滑动变阻器R2的滑片时，电路的总电阻将（ A ）A. 变大B. 变小C. 不变D. 先变大后变小6. 如图所示电路，电源电压不变，当开关S由闭合到断开时，两电流表的读数将（ C ）A． A1不变，A2变大 B． A1变大，A2变小C． A1不变，A2变小 D． A1变小，A2不变7. 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（ A ）A．电流表A示数与电流表A2示数的差不变B．电流表A1示数与电流表A2示数的和变大C．电压表V示数与电流表A示数的比值变小D．电压表V示数与电流表A2示数的乘积变大8．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（ C ）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小专题二、欧姆定律-实际应用1．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（ A ）A．U变大，I变大 B．U变小，I变小C．U变小，I变大 D．U变大，I变小2．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（ B ）A．当油面高度升高时，油量表示数减小 B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大 D．当油面高度降低时，电压表示数不变3．如图所示是小超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
