MAM-KY02S螺杆空压机控制器MODBUSⅡ通信协议说明

MAM-KY02S空压机PLC控制系统MAM-KY02S空压机PLC控制系统联动控制说明市瑞普机电设备提供一：系统说明：空压机联动控制是我公司KY02S型空压机运行控制器中一项重要功能。

应用于多台空压机组成一个供气网络，给同一个气罐供气的场所。

空压机控制器地址从1开始顺序编号，网络中最多允许16台空压机控制器，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数及联机控制延时时间。

主机启动后，自动进入联机控制模式。

比较供气压力与设定联机控制压力，选取网络中空压机发送控制命令，控制网络中空压机机的启动停机、自动稳定供气压力、平衡网络中各空压机的运行时间。

联动控制能避免因空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。

二：系统设置：1：主机设置：在设备已停止状态下按“↓”键进入如下界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码设为：0001，返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：主机，联动启停设为：顺序，轮换时间、联动机数、联动压力下限、联动压力上限、联动延时时间根据用户实际情况设定。

注意（联动压力下限与联动压力上限值应在供气加载压力与供气卸载压力值之间）2：从机设置：在设备已停止状态下按“↓”键进入上图所示界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码从0002到0016，（注意，网络中不允许有两台设备编码相同）。

返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：从机。

从机的联动启停，轮换时间，联动机数，联动压力下限，联动压力上限，联动延时时间等不用设置。

三：网络连接：联动控制网络需采用屏蔽效果好的通信线将网络中空压机运行控制器的通信端口A、B并联起来，布线过程中宜尽量避免强电干扰。

信号线与电源线分走不同管道。

网络结构示意图如下图所示：四：运行联动控制：用户确认设定好网络中各空压机的联动控制参数，连接好通信线后，起动主机，系统自动进入联动控制状态。

MAM-KY02S螺杆机运行控制器
MAM-KY02S螺杆机运行控制器是我公司在多年研制工业自动
化控制基础上开发出的新
一代高科技产品。

控制器以微
电脑控制器为核心元件具有八个开关量输入、十组
模拟量输入、10路开关量(继电器)输出、中文液晶显示(4*12个汉字/每屏)、S485联网通信.相序保存护功能、用户能根据实际情况设定用户参数等。

配备上
位机联网控制软件，实现远程监控.。

我公司技术人员能根据用户需求对产品进行改进以更好的服务于用户。

控制器集成功能及说明:
1、开关量:8路开关量输入，10路继电器开关量输出;
2、模拟量:二路Pt100温度输入，二路4,20mA变送输入，两组三相电流输入(配套
CT);3、控制器工作电源:220V、50Hz、20VA;
4、显示量程
a)、油温:—20,150?;。

b)、气温:—20,150?;。

c)、运行时间:0,999999小时。

d)、电流显示量程:0,999.9A。

e)、压力:0,1.60MPa。

5、相序保护:当保护器检测到错相
时对电机进行保存护;
6、电机保护:控制器对主电机和风
扇电机均具有堵转、短路、缺相、
不平衡、过载基本保护功能;
7、温度保护:当检测到的实际温度
大于设定温度时动作;
8、对油分器、油滤器、空滤器使用状态及使用时间预警报警功能; 9、对电机具有启停控制，运行控制;
10、RS—485通讯，提供电脑联网控制软件。

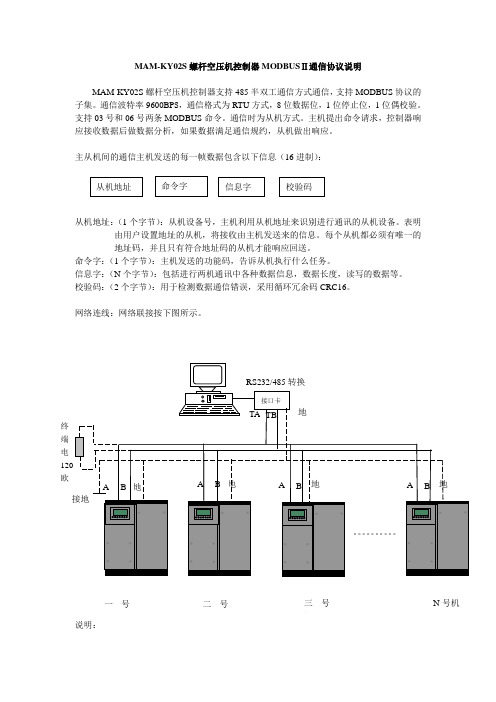

MAM-KY02S 螺杆空压机控制器MODBUS Ⅱ通信协议说明MAM-KY02S 螺杆空压机控制器支持485半双工通信方式通信，支持MODBUS 协议的子集。

通信波特率9600BP S ，通信格式为RTU 方式，8位数据位，1位停止位，1位偶校验。

支持03号和06号两条MODBUS 命令。

通信时为从机方式。

主机提出命令请求，控制器响应接收数据后做数据分析，如果数据满足通信规约，从机做出响应。

主从机间的通信主机发送的每一帧数据包含以下信息（16进制）：从机地址：（1个字节）：从机设备号，主机利用从机地址来识别进行通讯的从机设备。

表明由用户设置地址的从机，将接收由主机发送来的信息。

每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应回送。

命令字：（1个字节）：主机发送的功能码，告诉从机执行什么任务。

信息字：（N 个字节）：包括进行两机通讯中各种数据信息，数据长度，读写的数据等。

校验码：（2个字节）：用于检测数据通信错误，采用循环冗余码CRC16。

网络连线：网络联接按下图所示。

说明：连接线建议采用双绞屏蔽线，同时双绞屏蔽线的两端都接地，以减少现场干扰（如上图虚线所示）。

在A、B两线终端增加120欧姆电阻可减少反射干扰，建议在通讯速度较快或通讯距离较远时连接。

通信命令：1．读几个寄存器3 号命令。

2．写一个寄存器6 号命令。

表7：（只读）表9：（只写：对应位写1时，发送相应控制给控制器）报文格式说明：命令03H：读N个寄存器：主机可在一次读数命令中任意读取0—8号寄存器中对应长度的寄存器数据。

主机请求：地址命令起始数据地址数据长度校验码从机回应：地址命令数据长度数据信息校验码例1：主机读取1号从机0—8号寄存器：主机发送：01 03 00 00 00 09 85 CC从机回应：01 03 12 00 3E 00 6C 00 08 00 08 01 DC 00 00 00 00 00 00 00 00 42 EB 从机回应数据意义见下表例2：如果主机中需要读取1号从机运行状态信息：查寄存器地址表。

螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：*************网址：特点：● LCD中英文显示● 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 ● 对电机具有起停控制、运行控制● 对空压机进行防逆转保护● 对多点温度进行检测与控制保护● 自动调节负荷率控制压力平衡● 高度集成，高可靠性，高性价比● 远程/机旁选择控制● 联动/独立选择运行● RS-485通讯功能一、基本操作1、按键说明图1I ——起动键：按此键可起动电机运行 O ——停机键：按此键可停止电机运行S ——设定键：修改完数据后，按此键确认数据存储输入↑——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

↓——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

→——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

↓↑——手动加载/卸载键：在手动方式下，在一定压力范围内按此键可加载或卸载。

C ——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“↓”进入以下菜单选择界面：a 、运行参数查看按“↓” 或“↑”移动黑色滚动条到“运行参数”菜单后，按确认键“→”后弹出下一级菜单：再按“→”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“↓”、“↑”移动键、确认键“→”和返回键“C”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

MAMKY02S螺杆空压机控制器MODBUSⅡ通信协议说明
MODBUS是一种用于工业自动化领域的通信协议，用于实现设备之间的数据交换。

MODBUSⅡ是MODBUS协议的一种常用版本，通信方式基于串行通信，可以通过RS485、RS232等接口进行通信。

1.MODBUS功能码：MODBUSⅡ使用不同的功能码来实现不同的操作，常用的功能码包括读取寄存器、写入单个寄存器、写入多个寄存器等。

2.通信对象：MAMKY02S螺杆空压机控制器中的各个参数和状态被映射到一系列的寄存器中，通过读写这些寄存器来实现对空压机的控制和监测。

3.寄存器地址：每个寄存器在MODBUS协议中都有一个唯一的地址，通过该地址可以访问对应的寄存器内容。

MAMKY02S螺杆空压机控制器中的寄存器地址可以在设备的技术手册或者文档中找到。

4.数据格式：MODBUS协议中的数据格式一般为16位，即每个寄存器保存两个字节的数据。

在读写寄存器时需要注意数据的字节顺序，通常被称为大端（高字节在前）和小端（低字节在前）。

5.通信速率和传输方式：MAMKY02S螺杆空压机控制器支持多种通信速率和传输方式，可以根据实际需求设置通信参数。

通过使用MODBUSⅡ通信协议，可以实现对MAMKY02S螺杆空压机控制器的远程监控和控制。

上位机或者监控系统可以通过读写相应的寄存器来获取空压机的运行状态和参数，实时监测空压机的工作情况，并进行相应的控制操作。

总之，MAMKY02S螺杆空压机控制器通过支持MODBUSⅡ通信协议，实
现了与其他设备的可靠通信。

该协议具有丰富的功能码和灵活的数据格式，可以满足不同环境下对空压机的监测和控制需求。

MAM-KY02S空压机PLC控制系统MAM-KY02S空压机PLC控制系统联动控制说明市瑞普机电设备提供一：系统说明：空压机联动控制是我公司KY02S型空压机运行控制器中一项重要功能。

应用于多台空压机组成一个供气网络，给同一个气罐供气的场所。

空压机控制器地址从1开始顺序编号，网络中最多允许16台空压机控制器，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数及联机控制延时时间。

主机启动后，自动进入联机控制模式。

比较供气压力与设定联机控制压力，选取网络中空压机发送控制命令，控制网络中空压机机的启动停机、自动稳定供气压力、平衡网络中各空压机的运行时间。

联动控制能避免因空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。

二：系统设置：1：主机设置：在设备已停止状态下按“↓”键进入如下界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码设为：0001，返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：主机，联动启停设为：顺序，轮换时间、联动机数、联动压力下限、联动压力上限、联动延时时间根据用户实际情况设定。

注意（联动压力下限与联动压力上限值应在供气加载压力与供气卸载压力值之间）2：从机设置：在设备已停止状态下按“↓”键进入上图所示界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码从0002到0016，（注意，网络中不允许有两台设备编码相同）。

返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：从机。

从机的联动启停，轮换时间，联动机数，联动压力下限，联动压力上限，联动延时时间等不用设置。

三：网络连接：联动控制网络需采用屏蔽效果好的通信线将网络中空压机运行控制器的通信端口A、B并联起来，布线过程中宜尽量避免强电干扰。

信号线与电源线分走不同管道。

网络结构示意图如下图所示：四：运行联动控制：用户确认设定好网络中各空压机的联动控制参数，连接好通信线后，起动主机，系统自动进入联动控制状态。

螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：*************网址：特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能一、基本操作1、按键说明图1I ——起动键：按此键可起动电机运行 O ——停机键：按此键可停止电机运行S ——设定键：修改完数据后，按此键确认数据存储输入❽——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

❾——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

❼——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

❾❽——手动加载/卸载键：在手动方式下，在一定压力范围内按此键可加载或卸载。

↳——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“❾”进入以下菜单选择界面：a 、运行参数查看按“❾” 或“❽”移动黑色滚动条到“运行参数”菜单后，按确认键“❼”后弹出下一级菜单：再按“❼”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“↳”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“❾”、“❽”移动键、确认键“❼”和返回键“↳”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。
