2015-2016学年电子工程设计1笔试复习提纲A

电子工程师笔试题
1. 以下是一些常见的电子工程师笔试题，供大家参考：
1.1 请解释什么是反馈控制系统，并简要说明其在电子工程中的应用。

反馈控制系统是指系统输出的一部分被反馈到系统的输入端，以调
节系统的运行状态。

在电子工程中，反馈控制系统常用于调节电路的
增益和稳定性，确保电路工作在稳定状态下，提高系统的性能和稳定性。

1.2 请说明什么是集成电路(Integrated Circuit, IC)，并举例说明其在
电子工程中的应用。

集成电路是把成千上万的电子元器件集成在一块半导体片上的芯片，用于实现各种电子功能。

在电子工程中，集成电路广泛应用于数字电路、模拟电路、RF电路等各种领域，如微处理器、存储器、通信芯片等。

1.3 请简要说明数字信号处理(Digital Signal Processing, DSP)的原理
及应用。

数字信号处理是用数字技术对信号进行处理和分析的过程，包括信
号采样、量化、滤波、编码等步骤。

在电子工程中，数字信号处理常
用于音频、视频处理、通信系统、雷达系统等领域，以提高信号处理
的精度和速度。

1.4 请解释什么是功率放大器(Power Amplifier)，并说明其在电子工程中的重要性。

功率放大器是一种用于放大电信号功率的电路，常用于无线通信、音响系统、雷达系统等领域。

在电子工程中，功率放大器的设计和性能直接影响系统的功率输出和效率，是电子系统中的重要组成部分。

2. 以上是一些常见的电子工程师笔试题，希望大家能够加以理解和掌握，为今后的笔试面试做好准备。

祝各位考生顺利通过笔试，获得心仪的电子工程师职位！。

《电子技术基础》（一）期末复习提要第一章半导体二极管、三极管和MOS管一、重点掌握内容1．半导体二极管的单向导电特性，伏安特性曲线，开关应用时开关条件及开头状态的特点。

2．半导体三极管（NPN）的输入特性和输出特性，截止、放大、饱和三种工作状态下的特点。

3．NMOS管开关应用时开关条件及开关工作状态下的特点，MOS管的使用特点。

二、一般掌握的内容1．PN结形成的原因，扩散和漂移的概念，PN结外加两种不同极性电压时的导电性能。

2．二极管的主要参数，几种常用的特殊二极管及它们的工作原理和特点。

3．三极管的工作原理和主要参数，α、β、I CBO、I CＥO的物理意义，它们之间的关系及对三极管性能的影响，三极管极限工作区的物理意义和划分。

4．增强型MOS管的工作原理、输出特性和转移特性，MOS管的工作特点及主要参数。

三、一般了解的内容1．三极管的内部载流子运动过程，三极管的开关时间、类型和型号。

2．耗尽型MOS管的工作原理，特性曲线和主要参数，MOS管的开关时间。

第二章数字逻辑基础一、重点掌握的内容1．二进制数的计数规律，二进制数、八进制数、十六进制数与十进制数之间的转换方法（整数）2.逻辑代数的三种基本运算，逻辑代数的基本公式和常用公式。

3．逻辑函数的公式化简法和卡诺图化简法。

4．逻辑函数的五种表示方法及其相互转换。

二、一般掌握的内容1．几种常用的复合函数（与非、或非、异或、同或、与或非）的定义及其表示方法。

2．逻辑函数中约束的概念，约束条件的表示方法，具有约束的逻辑函数的化简方法。

3．逻辑代数的三个基本规则。

三、一般了解的内容几种常用的二进制码及其特点：第三章门电路一、重点掌握的内容1．CMOS反相器的组成、工作原理及CMOS与非门、或非门、传输门、三态门、异或门的电路符号、逻辑功能和性能特点。

2．TTL反相器的电路组成、工作原理及TTL与非门、或非门、OC门、三态门、与或非门、异或门的电路符号、逻辑功能和性能特点。

电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。

电压是电力单位电荷的能量，通常用伏特（V）表示。

2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。

它表明，电流等于电压与电阻之间的比值，即I = V/R。

3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。

导电性是导电材料传导电流的能力。

4.解释串联和并联电路的区别。

串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。

并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。

5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。

第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。

常见的逻辑门有与门、或门、非门等。

2.解释特殊数字编码的作用。

特殊数字编码是一种将数字表示为二进制编码的方式。

它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。

3.描述多路复用器和解复用器的功能。

多路复用器是用来将多个输入信号选择一个输出信号的设备。

解复用器是将一个输入信号转发到多个输出信号的设备。

4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。

它可以在特定的时钟信号下改变其输出状态。

5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。

第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。

2.描述反馈电路的作用和类型。

反馈电路是将输出信号的一部分送回到输入信号中的电路。

它可以稳定系统的增益和频率响应，并改善系统的性能。

3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。

常用的滤波器有低通滤波器、高通滤波器和带通滤波器。

4.解释放大器的频率响应。

电子工程考试必背考点
1. 电路基础
- 电压、电流、电阻的概念
- 电路中的串联和并联
- 奥姆定律和基尔霍夫定律
- 电路中的功率和能量
2. 电子元器件
- 二极管和三极管的基本结构和工作原理
- 原理和应用范围的区别
- 集成电路的分类和应用
- 传感器的原理和应用
3. 数字电路
- 基本逻辑门的类型和真值表
- 可编程逻辑器件 (PLD) 和场可编程门阵列 (FPGA) 的原理和应用
- 数制转换和编码方式
- 时钟信号和触发器的概念
4. 模拟电路
- 放大器的基本类型和特性
- 运算放大器的原理和应用
- 滤波器的分类和特点
- 模拟和数字信号的区别和处理方式
5. 信号与系统
- 连续时间信号和离散时间信号的特点
- 傅里叶级数和傅里叶变换的基本概念
- 系统的稳定性和可控制性
- 采样定理和信号重建
6. 通信原理
- 基本调制技术 (AM、FM、PM) 的原理和特点- 数字调制技术 (ASK、FSK、PSK) 的原理和特点- 调制解调器和通信信道
- 误码率和信噪比的关系
以上是电子工程考试中的一些必背考点，希望对你的复习有所帮助。

如果你需要进一步的资料或解释，请随时询问。

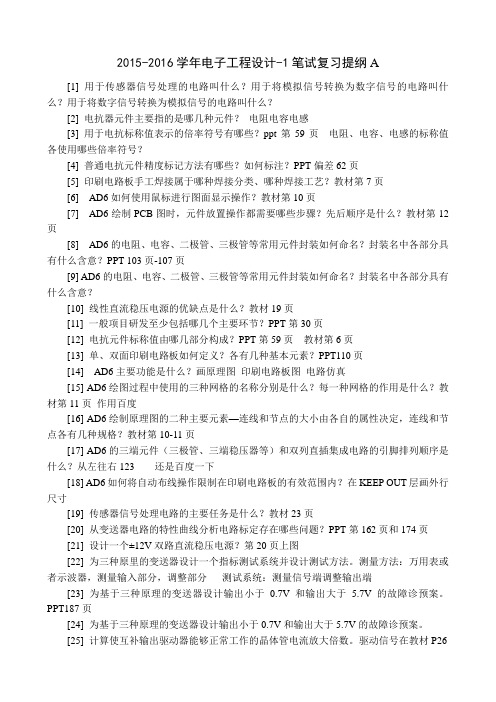

2015-2016学年电子工程设计-1笔试复习提纲A[1] 用于传感器信号处理的电路叫什么？用于将模拟信号转换为数字信号的电路叫什么？用于将数字信号转换为模拟信号的电路叫什么？[2] 电抗器元件主要指的是哪几种元件？电阻电容电感[3] 用于电抗标称值表示的倍率符号有哪些？ppt第59页电阻、电容、电感的标称值各使用哪些倍率符号？[4] 普通电抗元件精度标记方法有哪些？如何标注？PPT偏差62页[5] 印刷电路板手工焊接属于哪种焊接分类、哪种焊接工艺？教材第7页[6] AD6如何使用鼠标进行图面显示操作？教材第10页[7] AD6绘制PCB图时，元件放置操作都需要哪些步骤？先后顺序是什么？教材第12页[8] AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？PPT 103页-107页[9] AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？[10] 线性直流稳压电源的优缺点是什么？教材19页[11] 一般项目研发至少包括哪几个主要环节？PPT第30页[12] 电抗元件标称值由哪几部分构成？PPT第59页教材第6页[13] 单、双面印刷电路板如何定义？各有几种基本元素？PPT110页[14] AD6主要功能是什么？画原理图印刷电路板图电路仿真[15] AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？教材第11页作用百度[16] AD6绘制原理图的二种主要元素—连线和节点的大小由各自的属性决定，连线和节点各有几种规格？教材第10-11页[17] AD6的三端元件（三极管、三端稳压器等）和双列直插集成电路的引脚排列顺序是什么？从左往右123 还是百度一下[18] AD6如何将自动布线操作限制在印刷电路板的有效范围内？在KEEP OUT层画外行尺寸[19] 传感器信号处理电路的主要任务是什么？教材23页[20] 从变送器电路的特性曲线分析电路标定存在哪些问题？PPT第162页和174页[21] 设计一个±12V双路直流稳压电源？第20页上图[22] 为三种原里的变送器设计一个指标测试系统并设计测试方法。

电子工程师笔试试题电子工程师一般分为硬件工程师和软件工程师。

本文将介绍电子工程师笔试试题。

电子工程师笔试试题(1)1、基尔霍夫定理的内容是什么?(仕兰微电子)基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。

(未知)3、最基本的如三极管曲线特性。

(未知)4、描述反馈电路的概念，列举他们的应用。

(仕兰微电子)5、负反馈种类(电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用)(未知)6、放大电路的频率补偿的目的是什么，有哪些方法?(仕兰微电子)7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。

(未知)8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。

(凹凸)9、基本放大电路种类(电压放大器，电流放大器，互导放大器和互阻放大器)，优缺点，特别是广泛采用差分结构的原因。

(未知)10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。

(未知)11、画差放的两个输入管。

(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

(仕兰微电子)13、用运算放大器组成一个10倍的放大器。

(未知)14、给出一个简单电路，让你分析输出电压的特性(就是个积分电路)，并求输出端某点的rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，卸险饬街值缏泛挝咄瞬ㄆ鳎挝屯?nbsp;波器。

当RC<16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。

通信类复习提纲计算机通信与网络：1. 计算机网络体系结构2. 数据链路层3. 网络层4. 运输层5. 应用层电磁场与微波技术：6. 电磁场的基本理论（静电场、恒定电场、恒定磁场、时变电磁场）静电场：静电场是由静止电荷激发的电场。

该静止电荷被称为场源电荷，简称为源电荷。

静电场的电场线起始于正电荷且无穷远，终止于无穷远或负电荷。

静电场的电场线方向和场源电荷有着密切的关系。

当场源电荷为正电荷时，该电场的电场线成发散状；当场源电荷为负电荷时，该电场的电场线成收敛状。

其电场力移动电荷做功具有与路径无关的特点。

恒定电场：恒定电场是闭合回路中电源两极上带的电荷和导线和其他电学元件上堆积的电荷共同激发而形成的，其特点是电场线处处沿着到导体方向，由于电荷的分布是稳定的，（即达到动平衡状态），由这种稳定分布的电荷形成的电场称为恒定电场，它具有和静电场相同的性质，因此会对处在其中的电荷有力的作用，也就会推动自由电荷发生定向移动形成电流，但自由电荷不会一直加速，会不断的与不动的粒子发生频发的碰撞（形成电阻的微观本质）受到不动的粒子对他运动的阻碍作用，自由电荷做的是平均匀速率不变的运动。

恒定磁场：磁场强度和方向保持不变的磁场称为恒定磁场或恒磁场。

如铁磁片和通以恒定磁场直流电的电磁铁所产生的磁场。

时变电磁场：随时间变化着的电磁场。

7. 均匀平面波的极化、传播特性（第五章5.2 5.3）8. 传输线的传输特性: 以横电磁(TEM)模的方式传送电能和（或）电信号的导波结构。

传输线的特点是其横向尺寸远小于工作波长。

主要结构型式有平行双导线、平行多导线、同轴线、带状线，以及工作于准TEM模的微带线等，它们都可借助简单的双导线模型进行电路分析。

各种传输TE模、TM模，或其混合模的波导都可认为是广义的传输线。

9. 微波传输线类型与特点（1）平行双线:平行双线是微波传输线的最一般形式。

在较低的频率上使用这种开放的系统是可以的，但是当频率很高，即当信号波长与双导体线截面尺寸以及双线间距离可比拟时，双线的辐射损耗急剧增加，传输效果明显变差，因此真正用于微波段的传输线多为封闭系统。

电子设计工程师综合知识笔试题（多套综合含答案）一、是非题（每题1・5分，共24分）k（V）三只普通硅二极管串联，可作2.1伏稳压管使用。

2、（J）在很高频率的条件下工作，晶体二极管将失去单向导电性能。

3、（V ）桥式整流，负载为电容滤波的电路屮，若电容器上的电压为17伏,则整流器输入的交流信号有效值一般要大于17伏。

4、（X）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即fL将减小。

5、（X）共发射极晶体管放犬器与共源极场效应管放人器相比，前者所允许的输入信号幅值将大于后者。

6、（X）触发器的置位端（置1端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量。

7、（X）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路。

8、（V ）译码器、加法器、触发器等都属于组合逻辑电路。

9、（V ）计算机系统既应包描硕件系统，也应包描软件系统。

10、（X）计算机的机器语言能为硕件电路所识别，它与所用CPU的类型无关。

11、（V） MCS-51单片机的复位屯平均为低电平，其持续（保持）时间应在2个机器周期以上。

12、（V ）MCS-51单片机与80C51单片机是完全兼容的。

13、（X）要对20HZ~10 k HZ的语音信号进行A/D传换，则釆样信号的频率应在10KIIZ以上。

14、（V ）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高。

15、（X）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。

16、（V）扫频仪是用来检测、分析信号频谱结构的一种测量仪器。

二、选择题（每题2分，共26分）1、（ A ）标注为2P2的电容器，其电容值为：A、2.2PFB、22PFC、220PFD、0.22uF2、（ B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A、0B、 1C、 2D、 33、（ D ）稳压管、变容二极管在正常工作吋，应：A、二者均加正向电压B、二者均加反向电压C、前者加止向电压，后者加反向电压D、前者加反向屯压，后者加正向屯压4、（ B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A、均为同相B、均为反相C、前者为同相，后者为反相D、前者为反相，后者为同相5、（ A ）—前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，其至近似为三角波或锯齿波，其主要原因为：A、放大器的增益不合适B、放大器的下限截止频率化过高C、放大器的上限截止频率fH过低D、放大器的上限截止频率fH过高。

电子工程专业考试试题库带答案
=============
概述
------
这份文档提供了一份电子工程专业考试试题库，包括了一系列的问题和相应的答案。

这些试题旨在帮助电子工程专业学生准备考试，增加他们对该领域知识的理解和掌握。

试题列表
-------
1. 题目：什么是电阻？
- 答案：电阻是电流流过时所面临的阻碍，是表征电导物质对电流传导的能力的物理量。

2. 题目：什么是半导体？
- 答案：半导体是介于导体和绝缘体之间的材料，具有电导性介于两者之间，并且在特定条件下可以控制电流的流动。

3. 题目：什么是放大器？
- 答案：放大器是一种电子设备，可以将弱信号放大到较高的功率，用于增强信号的幅度。

4. 题目：什么是集成电路？
- 答案：集成电路是把电子元件（如晶体管、电容）和电路板等集成在一起形成的电子器件，通常用于在微小空间中实现复杂的电子功能。

5. 题目：什么是数字信号处理？
- 答案：数字信号处理是对数字信号进行处理和分析的技术，包括信号采集、滤波、压缩、变换等一系列操作。

总结
-----
这份试题库提供了一系列关于电子工程专业的问题和答案，旨在帮助学生提高他们对该领域知识的理解和应用能力。

通过自主学习和实践，学生可以更好地准备电子工程专业的考试，并取得更好的成绩。

2017-2018电子工程设计-1笔试复习提纲(学生用)[1]用于传感器信号处理的电路叫什么？信号调理器或变送器。

用于将模拟信号转换为数字信号的电路叫什么？模/数（A/D）转换电路。

用于将数字信号转换为模拟信号的电路叫什么？数/模（D/A）转换电路。

[2]一般项目研发至少包括哪几个主要环节？需求分析，关键部件设计，方案设计，细节设计，设计实现，测试（评价）[3]电抗元件标称值E24系列数值规范规定的数值分布是什么？用于标识电阻1.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1[4]电抗元件参数常用标注方法有哪些？P6直标法：将元件的参数直接标示在元件上；数码法：用数字表示倍率符号的方法，NNZ。

其中NN为二位有效数字，Z为“0”的个数；色码法：用颜色表示数字，倍率符号，偏差的方法。

“棕、红、橙、黄、绿、蓝、紫、灰、白、黑”分别表示“1234567890”10个数字。

用“金、银、无色”分别表示±5%、±10%、±20%三种偏差。

[5]小于1的倍率符号之间具有什么样的换算关系？[6]普通电抗元件精度标记方法有哪些？如何标注？精密元件一般元件[7]单、双面印刷电路板如何定义？各有几种基本元素？单面板：元件和布线分别在两面上双面板：元件和布线在板子的两面都有说明字符，焊盘，过孔（单面板没有），线条，图形符号，阻焊膜[8]实验中使用的AT969A电烙铁采用的是哪种控温方式？调温控温电烙铁，实时温度检测形成的闭环控温。

[9]AD6进行印刷电路板设计都需要建立哪些文件？建立工程文件、原理图设计文件[10]AD6如何使用快捷键进行图面显示操作？[11]AD6绘制原理图时，用于元件移动的按键操作有哪些？直线移动、顺时针旋转（Space）、翻转（X-水平翻转 Y-垂直翻转）[12]AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？电阻：AXIAL0.3，表示电阻+引脚间距0.3英寸普通电容：RAD0.1，表示电容+引脚间距0.1英寸电解电容：RB.1/.2，内经0.1英寸，外径0.2英寸二极管：DIODE0.3，表示二极管+引脚间距0.3英寸三极管：TO-5 引脚品字排列间距0.1'', TO-126引脚一字排列间距0.1''TO-92B引脚一字排列间距0.05，TO-18引脚品字排列间距0.05DIP-40：40引脚双列直插；HDR1*8：单列8引脚接插件；HDR2*13：双列26引脚接插件[13]AD6主要功能是什么？绘制电路原理图，设计印刷电路板（PCB）[14]AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？捕获网格（snap）--控制光标移动步距可视网格（visible）--控制显示网格大小电子网格（electrical）--控制放置操作作用于对象的“吸附”距离[15]将原理图上的内容转换为Word文档的主要操作步骤是什么？左键圈选要转换的区域，复制并在Word文档中粘贴。
