2017-2018学年电子工程设计1笔试复习提纲(学生用)(2)
- 格式：docx
- 大小：559.47 KB
- 文档页数：9
下载文档原格式
合集下载
杭电电子设计考试复习
电子设计复习1.电阻的特点及选取以及碳膜、绕线电阻特点及应用场合碳膜电阻一般为小功率电阻(小于5W) 特点：成本较低，阻值范围宽，有良好的稳定性，温度系数不大且是负值，是目前应用最广泛的电阻器。
绕线电阻适用于大功率的场合，不适合在高频电路中应用. 它的特点是工作稳定，耐热性能好，误差范围小，额定功率一般在1瓦以上。
线绕电阻器具有可靠性高、稳定性好、无非线性，以及电流噪声、温度和电压系数小的优点。
例题：在有防火要求的使用场合，不适合使用的电阻？（金属膜电阻）在高频电路中，不适合选用的电阻？（绕线电阻）2.电容的选取及技术参数以及标称容量、进度的换算、寿命与温度关系电容标称容量：1.0，1.2，1.5，1.8，2.2，2.7，3.3，3.6，3.9，4.2，4.7，5.6，6.2，6.8，7.5，8.2。
实际电容值取上述基数的.精度：±5%(J级)，±10%(K级)，±20%(M级)寿命与温度关系：普通电容（CD11系列）寿命1000小时/85°下，工作温度每降低10°C，电解电容寿命增加一倍。
每增加10°C，寿命减少一倍。
3.电感分类及参数：高频、低频电感的材料及对应应用场合；损耗：铁耗、铜耗与频率关系高频（铁氧体芯）电感非线性元件，电感量随工作频率而改变，可做μH、mH级低频（矽钢片）电感：频率在几百Ｈｚ以下，可做mH级。
电感损耗有铁损和铜损两部分组成。
铁损：磁涡流产生的损耗，随频率增加而大幅度增加铜损：漆包线电阻产生的热损耗，工作频率越高绕组的损耗越大4.1Mos主要技术指标：a、额定电压：它主要由VMOS管的漏源击穿电压决定b、最大漏极电流:标称MOS管电流额定参数c、阀值电压:又称门极开启电压d、导通电阻：e、最高工作频率:作用下，电子从源区（S）通过沟道到漏区所需要的时间f、开通时间和关断时间：开通和关断时间越大,则MOS管开关损耗越大.g、极间电容:输入电容：Ciss = +, 输出电容：Coss =+4.2三极管主要技术指标：硅管（PN结压降：0.7V）锗管（PN结压降：0.3V）电流放大系数：β管子耐压越高，额定工作电流（I CM）越大，则β越小反向击穿电压：Ucbo (发射极开路) Uebo（集电极开路）Uceo（基极开路）三个参数中选最小一个为晶体管击穿电压，一般为Uebo集电极最大允许电流I CM集电极最大允许耗散功率P CM Pc=Ic×Uce 耗散功率与环境温度和散热条件有关（RoJ），手册上一般给出环境温度为20℃时P CM值。
电子技术基础(一)期末复习提要
《电子技术基础》（一）期末复习提要第一章半导体二极管、三极管和MOS管一、重点掌握内容1．半导体二极管的单向导电特性，伏安特性曲线，开关应用时开关条件及开头状态的特点。
2．半导体三极管（NPN）的输入特性和输出特性，截止、放大、饱和三种工作状态下的特点。
3．NMOS管开关应用时开关条件及开关工作状态下的特点，MOS管的使用特点。
二、一般掌握的内容1．PN结形成的原因，扩散和漂移的概念，PN结外加两种不同极性电压时的导电性能。
2．二极管的主要参数，几种常用的特殊二极管及它们的工作原理和特点。
3．三极管的工作原理和主要参数，α、β、I CBO、I CＥO的物理意义，它们之间的关系及对三极管性能的影响，三极管极限工作区的物理意义和划分。
4．增强型MOS管的工作原理、输出特性和转移特性，MOS管的工作特点及主要参数。
三、一般了解的内容1．三极管的内部载流子运动过程，三极管的开关时间、类型和型号。
2．耗尽型MOS管的工作原理，特性曲线和主要参数，MOS管的开关时间。
第二章数字逻辑基础一、重点掌握的内容1．二进制数的计数规律，二进制数、八进制数、十六进制数与十进制数之间的转换方法（整数）2.逻辑代数的三种基本运算，逻辑代数的基本公式和常用公式。
3．逻辑函数的公式化简法和卡诺图化简法。
4．逻辑函数的五种表示方法及其相互转换。
二、一般掌握的内容1．几种常用的复合函数（与非、或非、异或、同或、与或非）的定义及其表示方法。
2．逻辑函数中约束的概念，约束条件的表示方法，具有约束的逻辑函数的化简方法。
3．逻辑代数的三个基本规则。
三、一般了解的内容几种常用的二进制码及其特点：第三章门电路一、重点掌握的内容1．CMOS反相器的组成、工作原理及CMOS与非门、或非门、传输门、三态门、异或门的电路符号、逻辑功能和性能特点。
2．TTL反相器的电路组成、工作原理及TTL与非门、或非门、OC门、三态门、与或非门、异或门的电路符号、逻辑功能和性能特点。
南航大电子技术复习提纲2017
饱和失真： Q点很高，IB 很大
消除： Q下 移 I B RB
截止失真：Q点很低，IBQ 很小 消除 截止失 真： Q上 移 I B RB 输入过大引起的失真：工作点不合适；求最大输出电压；
Uomax=Ucemax=min{UCEQ-UCES， ICQR,L}
微变等效电路法：
Au，ri，ro
RB2
RE
CE
③ 去掉 CE 后重新分析①、 ②
①
VB UCC
IB IC
RB 2 RB 1 RB 2
IC I E
VB U BE VB RE RE
UCE UCC IC ( RC RE )
I BQ、 I CQ、 U CEQ
② 求 Au，ri，ro
电工与电子技术II（2）
复习课
2017年5月31日
第一章
半导体二极管和三极管
半导体基本知识☆
PN结☆ 二极管 应用电路 ☆☆☆☆ 结构☆ 三极管 放大原理 ☆☆ 工作区域 ☆ ☆☆☆
1.半导体基本知识
（1）物质按其导电性能可分为：导体，绝缘体，半导体
（2）本征半导体：纯净的、具有晶体结构的半导体
（5）二极管符号、分类、伏安特性、死区电压、导通电压、反向击穿： I（mA） I（mA） P I N 符号： 正向 阳 阴 反向击穿 正向 D 反向 电压 极 极 U（ V） U （ V ） U
硅 按材料 锗
导通电压 U （BR） 点接触 死区电压 导通电压 UD=0 按结构 Si 0.5V UD Si 0.7V 面接触 反向 Ge 0.1V Ge 0.3V
在本征半导体中掺入少量五价杂质元素（P）
电子设计工程师认证知识考试题
电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。
电压是电力单位电荷的能量，通常用伏特（V）表示。
2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它表明，电流等于电压与电阻之间的比值，即I = V/R。
3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。
导电性是导电材料传导电流的能力。
4.解释串联和并联电路的区别。
串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。
并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。
5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。
第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。
常见的逻辑门有与门、或门、非门等。
2.解释特殊数字编码的作用。
特殊数字编码是一种将数字表示为二进制编码的方式。
它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。
3.描述多路复用器和解复用器的功能。
多路复用器是用来将多个输入信号选择一个输出信号的设备。
解复用器是将一个输入信号转发到多个输出信号的设备。
4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。
它可以在特定的时钟信号下改变其输出状态。
5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。
第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。
2.描述反馈电路的作用和类型。
反馈电路是将输出信号的一部分送回到输入信号中的电路。
它可以稳定系统的增益和频率响应，并改善系统的性能。
3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。
常用的滤波器有低通滤波器、高通滤波器和带通滤波器。
4.解释放大器的频率响应。
电子工程考试必背考点
电子工程考试必背考点
1. 电路基础
- 电压、电流、电阻的概念
- 电路中的串联和并联
- 奥姆定律和基尔霍夫定律
- 电路中的功率和能量
2. 电子元器件
- 二极管和三极管的基本结构和工作原理
- 原理和应用范围的区别
- 集成电路的分类和应用
- 传感器的原理和应用
3. 数字电路
- 基本逻辑门的类型和真值表
- 可编程逻辑器件 (PLD) 和场可编程门阵列 (FPGA) 的原理和应用
- 数制转换和编码方式
- 时钟信号和触发器的概念
4. 模拟电路
- 放大器的基本类型和特性
- 运算放大器的原理和应用
- 滤波器的分类和特点
- 模拟和数字信号的区别和处理方式
5. 信号与系统
- 连续时间信号和离散时间信号的特点
- 傅里叶级数和傅里叶变换的基本概念
- 系统的稳定性和可控制性
- 采样定理和信号重建
6. 通信原理
- 基本调制技术 (AM、FM、PM) 的原理和特点- 数字调制技术 (ASK、FSK、PSK) 的原理和特点- 调制解调器和通信信道
- 误码率和信噪比的关系
以上是电子工程考试中的一些必背考点，希望对你的复习有所帮助。
如果你需要进一步的资料或解释，请随时询问。
电子工程设计1笔试复习提纲A
\
[23] 为基于三种原理的变送器设计输出不小于负 0.7V 和输出大于 5.7V 的故障诊预案。 故障诊断预案 故障现象：输出小于 0.7V 和输出大于 5.7V 测试条件：与温度对应的传感器电流输入，输出不加负载 测试平台：电子工程设计训练调试台 测试设备：数字多用表直流电压档示波器
[24] 为基于三种原理的变送器设计输出小于 0.7V 和输出大于 5.7V 的故障诊预案。 [25] 计算使互补输出驱动器能够正常工作的晶体管电流放大倍数。 晶体管的电流放大倍数是基极电流 IB 与集电极电流 IC 的比值β，β=IC/IB，这个代表三极管的电 流控制能力，一般希望稍微大一些
电子网格 Electrical–控制放置操作作用于对象的“吸附”距离
[16] AD6 绘制原理图的二种主要元素—连线和节点的大小由各自的属性决定，连线和节点各有几种
规格？
连线尺寸：smallest，small，medium，large 4 种 连线颜色：0～238 共 239 种
节点尺寸：smallest，small，medium，large 4 种 节点颜色：0～238 共 239 种

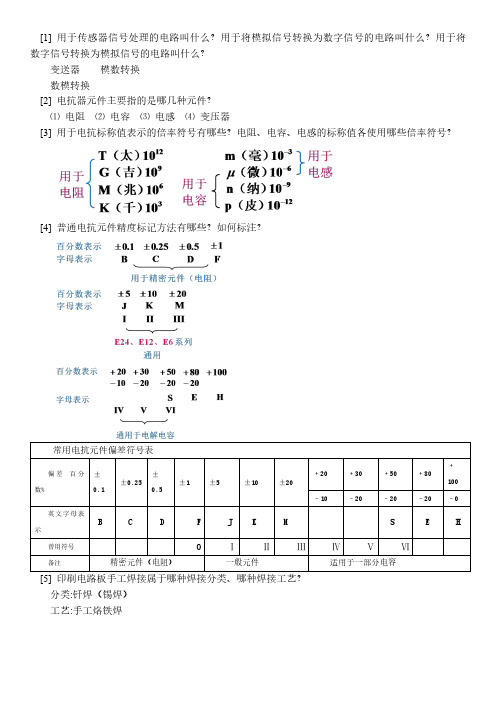

[1] 用于传感器信号处理的电路叫什么？用于将模拟信号转换为数字信号的电路叫什么？用于将 数字信号转换为模拟信号的电路叫什么？
变送器 模数转换 数模转换 [2] 电抗器元件主要指的是哪几种元件？ ⑴ 电阻 ⑵ 电容 ⑶ 电感 ⑷ 变压器 [3] 用于电抗标称值表示的倍率符号有哪些？电阻、电容、电感的标称值各使用哪些倍率符号？
多层基本元素:说明文字,过孔,焊盘,线条,图形符号,阻焊膜
[14] AD6 主要功能是什么？
绘制电路原理图
自动设计印刷电路板（PCB）
[15] AD6 绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？
大一电子设计知识点
大一电子设计知识点电子设计是电子工程专业中的核心课程之一，它涵盖了电路设计、数字逻辑设计以及模拟电路设计等多个方面的知识。
下面将介绍一些大一电子设计的基础知识点。
一、电路设计知识点1. 电路基本概念：电流、电压、电阻、功率等。
2. 电路元件：电阻、电容、电感、二极管、三极管等。
3. 电路的串并联：串联和并联对电路中元件的影响。
4. 电路定律：欧姆定律、基尔霍夫定律等。
5. 交流电路：交流电的特点、交流电路中频率、相位等相关知识。
二、数字逻辑设计知识点1. 布尔代数：与、或、非、异或等逻辑运算。
2. 逻辑门电路：与门、或门、非门等常见的逻辑门。
3. 时序电路：触发器、计数器等时序电路的设计与应用。
4. 组合逻辑电路：由多个逻辑门组成的逻辑电路。
5. 存储器：SR锁存器、D锁存器和触发器等存储器的工作原理和设计。
三、模拟电路设计知识点1. 放大器：放大器的基本类型、放大器电路的设计原理。
2. 滤波器：低通滤波器、高通滤波器、带通滤波器等。
3. 运算放大器：运算放大器的基本原理、运算放大器电路的设计与应用。
4. 模拟信号的采样与保持：采样定理、采样电路的组成与设计。
5. 模拟与数字转换：数模转换与模数转换的原理和应用。
以上是大一电子设计的一些基础知识点，它们是电子工程专业中重要的基础，对于进一步学习和应用电子设计知识具有重要意义。
在学习过程中，应充分理解这些知识点的原理和相关应用，通过实践操作，加深对电子设计的理解和掌握。
电子设计在现代科技领域起着不可或缺的作用，掌握这些知识点有助于提高我们的电子工程能力和素质，为以后的学习和工作打下坚实的基础。
通过学习电子设计知识，我们可以为电子产品的开发、电路的设计与优化、系统的调试和故障排除等提供必要的工程支持。
同时，掌握电子设计知识还能够加深对电子技术的兴趣和热爱，为今后深入学习和研究电子工程提供良好的动力和动力基础。
总之，大一电子设计知识点的掌握对于电子工程专业学生来说至关重要，它是我们在学习和实践中不可或缺的基础。
2017-2018学年电子工程设计1笔试复习提纲(学生用)(2)
2017-2018电子工程设计-1笔试复习提纲(学生用)[1]用于传感器信号处理的电路叫什么？信号调理器或变送器。
用于将模拟信号转换为数字信号的电路叫什么？模/数（A/D）转换电路。
用于将数字信号转换为模拟信号的电路叫什么？数/模（D/A）转换电路。
[2]一般项目研发至少包括哪几个主要环节？需求分析，关键部件设计，方案设计，细节设计，设计实现，测试（评价）[3]电抗元件标称值E24系列数值规范规定的数值分布是什么？用于标识电阻1.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1[4]电抗元件参数常用标注方法有哪些？P6直标法：将元件的参数直接标示在元件上；数码法：用数字表示倍率符号的方法，NNZ。
其中NN为二位有效数字，Z为“0”的个数；色码法：用颜色表示数字，倍率符号，偏差的方法。
“棕、红、橙、黄、绿、蓝、紫、灰、白、黑”分别表示“1234567890”10个数字。
用“金、银、无色”分别表示±5%、±10%、±20%三种偏差。
[5]小于1的倍率符号之间具有什么样的换算关系？[6]普通电抗元件精度标记方法有哪些？如何标注？精密元件一般元件[7]单、双面印刷电路板如何定义？各有几种基本元素？单面板：元件和布线分别在两面上双面板：元件和布线在板子的两面都有说明字符，焊盘，过孔（单面板没有），线条，图形符号，阻焊膜[8]实验中使用的AT969A电烙铁采用的是哪种控温方式？调温控温电烙铁，实时温度检测形成的闭环控温。
[9]AD6进行印刷电路板设计都需要建立哪些文件？建立工程文件、原理图设计文件[10]AD6如何使用快捷键进行图面显示操作？[11]AD6绘制原理图时，用于元件移动的按键操作有哪些？直线移动、顺时针旋转（Space）、翻转（X-水平翻转 Y-垂直翻转）[12]AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？电阻：AXIAL0.3，表示电阻+引脚间距0.3英寸普通电容：RAD0.1，表示电容+引脚间距0.1英寸电解电容：RB.1/.2，内经0.1英寸，外径0.2英寸二极管：DIODE0.3，表示二极管+引脚间距0.3英寸三极管：TO-5 引脚品字排列间距0.1'', TO-126引脚一字排列间距0.1''TO-92B引脚一字排列间距0.05，TO-18引脚品字排列间距0.05DIP-40：40引脚双列直插；HDR1*8：单列8引脚接插件；HDR2*13：双列26引脚接插件[13]AD6主要功能是什么？绘制电路原理图，设计印刷电路板（PCB）[14]AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？捕获网格（snap）--控制光标移动步距可视网格（visible）--控制显示网格大小电子网格（electrical）--控制放置操作作用于对象的“吸附”距离[15]将原理图上的内容转换为Word文档的主要操作步骤是什么？左键圈选要转换的区域，复制并在Word文档中粘贴。
电子电气设备设计复习(2)
大小有很大差别。
高电压小电流骚扰源以电场为主（电准稳态场－忽略了感应电压）， 磁场骚扰较小（有时可忽略）。 低电压高电流骚 扰 源 以 磁 场 骚 扰 为 主（磁准稳态场－忽略了位 移电流），电场骚扰较小。
• 随着频率增高，电磁辐射能力增加，产生辐射电磁场，并趋向于远
场骚扰。远场骚扰中的电场骚扰和磁场骚扰都不可忽略，因此需要 将电场和磁场同时屏蔽，即电磁屏蔽。
例4 一屏蔽室的工作频率范围是10KHz ~ 10GHz，要求通风孔的 总通风面积为0. 45m2 ，设计总屏蔽效能为95dB的截止波导通 风窗。 解： • 波导的截止频率： fc = f = 50GHz • 波导的截面形状：选用正方形截面波导 • 波导的截面尺寸： fc = 15×10 9/ a • 波导数目 a = 15×10 9/ fc = 3mm
1.2 滤波器的特性
1. 特性： 插入损耗，频率特性，阻抗特性，额定电流；外形尺 寸，工作环境，可靠性等。
( 1 ) 插入损耗（IL）
衡量滤波器性能的主要指标。定义：
U1 IL 20lg U2
(dB)
U1—— 未接入滤波器，信号源在负载上建立的电压； U2 —— 接入滤波器，信号源在负载上建立的电压。 • IL与信号源频率、源阻抗、负载阻抗等因素有关。
20[5 lg(0.32 0.89 2.51 3.98 7.08)]
76.6(dB)
3、截止波导式通风孔 的屏蔽效能 l
l
l
a 原理： 电磁波频率远低 于波导的最低截止频
D
W
截止频率： （a、D、W 的单位为：cm）
矩形波导：fc10 = 15×10 9/ a （Hz）
H＝ 0
涡流产生的反向磁场增强了金属板侧面的磁场使磁力线在金属板侧面绕行而过。 7
2017-2018学年第2学期—高频电子线路-试题部分-答案版(A)
××大学2017-2018学年第2学期考试试题科目：《高频电子电路》试题(A 卷) 学院： 专业班级： 姓名： 学 号：考试说明：本课程为闭卷考试，答案一律答在后面的答题纸上，答在其它地方无效，可携带 计算器 。
一、选择题（每题1分，共15分，将答案写在答题纸上）1、为了有效地发射电磁波，天线尺寸必须与 相比拟。
（ A ）A.辐射信号的波长B.辐射信号的频率C.辐射信号的振幅D.辐射信号的相位2、LC 串联电路处于谐振时，阻抗 ；LC 并联电路处于谐振时，阻抗 。
（ B ）A.最大 最大B.最小 最大C.最大 最小D.最小 最小3、LC 串、并联谐振电路中，当工作频率大于谐振频率时，阻抗分别呈现（ A ）。
A.感性 容性B.容性 感性C.感性 感性D.容性 容性4、要想获得理想的矩形选频特性，需要采用逼近理想特性的方法，以下哪种逼近法最接近于耦合谐振回路特性（ B ）。
A.巴特沃思逼近B.切比雪夫逼近C.贝塞尔逼近D.椭圆函数逼近5、如下图所示调谐放大器，接入电阻R 4的目的是（ C ）。
A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带6、在高频放大器中，多用调谐回路作为负载，其作用不包括（ D ）。
A.选出有用频率B.滤除谐波成分C.阻抗匹配D.产生新的频率成分7、以下几个表征晶体管高频特性的参数，它们频率大小关系正确的是（ D ）。
A.max f f f T >>βB.max T f f f >>βC.max T f f f <<βD.max f f f T <<β8、某超外差接收机的中频f i =465kHz ，输入信号载频f c =810kHz ，则本振信号频率为（ D ）。
A.2085kHzB.1740kHzC.1075kHzD.345kHz得分 阅卷教师9、丙类高频功率放大器中两电源E B 和E C 的作用分别是 和 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017-2018电子工程设计-1笔试复习提纲(学生用)
[1]用于传感器信号处理的电路叫什么？信号调理器或变送器。
用于将模拟信号转换为数字信号的电路叫什么？模/数（A/D）转换电路。
用于将数字信号转换为模拟信号的电路叫什么？数/模（D/A）转换电路。
[2]一般项目研发至少包括哪几个主要环节？
需求分析，关键部件设计，方案设计，细节设计，设计实现，测试（评价）
[3]电抗元件标称值E24系列数值规范规定的数值分布是什么？用于标识电阻
1.0 1.1 1.2 1.3 1.5 1.6 1.8
2.0 2.2 2.4 2.7
3.0 3.3 3.6 3.9
4.3 4.7
5.1 5.6
6.2 6.8
7.5
8.2
9.1
[4]电抗元件参数常用标注方法有哪些？P6
直标法：将元件的参数直接标示在元件上；
数码法：用数字表示倍率符号的方法，NNZ。
其中NN为二位有效数字，Z为“0”的个数；
色码法：用颜色表示数字，倍率符号，偏差的方法。
“棕、红、橙、黄、绿、蓝、紫、灰、白、黑”分别表示“1234567890”10个数字。
用“金、
银、无色”分别表示±5%、±10%、±20%三种偏差。
[5]小于1的倍率符号之间具有什么样的换算关系？
[6]普通电抗元件精度标记方法有哪些？如何标注？
精密元件
一般元件
[7]单、双面印刷电路板如何定义？各有几种基本元素？
单面板：元件和布线分别在两面上
双面板：元件和布线在板子的两面都有
说明字符，焊盘，过孔（单面板没有），线条，图形符号，阻焊膜
[8]实验中使用的AT969A电烙铁采用的是哪种控温方式？
调温控温电烙铁，实时温度检测形成的闭环控温。
[9]AD6进行印刷电路板设计都需要建立哪些文件？建立工程文件、原理图设计文件
[10]AD6如何使用快捷键进行图面显示操作？
[11]AD6绘制原理图时，用于元件移动的按键操作有哪些？
直线移动、顺时针旋转（Space）、翻转（X-水平翻转Y-垂直翻转）
[12]AD6的电阻、电容、二极管、三极管等常用元件封装如何命名？封装名中各部分具有什么含意？
电阻：AXIAL0.3，表示电阻+引脚间距0.3英寸
普通电容：RAD0.1，表示电容+引脚间距0.1英寸
电解电容：RB.1/.2，内经0.1英寸，外径0.2英寸
二极管：DIODE0.3，表示二极管+引脚间距0.3英寸
三极管：TO-5 引脚品字排列间距0.1'', TO-126引脚一字排列间距0.1'' TO-92B引脚一字排列间距0.05，TO-18引脚品字排列间距0.05
DIP-40：40引脚双列直插；HDR1*8：单列8引脚接插件；HDR2*13：
双列26引脚接插件
[13]AD6主要功能是什么？绘制电路原理图，设计印刷电路板（PCB）
[14]AD6绘图过程中使用的三种网格的名称分别是什么？每一种网格的作用是什么？
捕获网格（snap）--控制光标移动步距
可视网格（visible）--控制显示网格大小
电子网格（electrical）--控制放置操作作用于对象的“吸附”距离
[15]将原理图上的内容转换为Word文档的主要操作步骤是什么？
左键圈选要转换的区域，复制并在Word文档中粘贴。
[16]如何识别普通二极管和普通电解电容的正、负极？二极管看黑道，电容看白道
[17]封装名中DIP、SIP各自代表的意义是什么？
DIP是双列直插式封装技术、SIP是单列直插式封装技术
[18]开关直流稳压电源的优缺点是什么？功耗小、发热量小、效率高，纹波、噪声大，动态响应特性差，实现电路相对复杂，成本较高。
[19]计算整流滤波电路滤波电容的最低耐压值？
[20]传感器信号处理电路的主要任务是什么？
传感器信号处理电路的主要任务是进行信号变换，最终将传感器输出的不同形式的弱电信号转换为后续电路能够处理的标准电压信号。
[21]从变送器电路的特性曲线分析电路标定存在哪些问题？
可能存在问题包括放大倍数不够或过大，零点偏低或偏高。
即T = 0℃时，v0≠0V；T = 100℃时，v0≠5V。
v0小于0V时应增大VR1电阻。
v0大于5V时应减小VR2电阻。
[22]为三种原里的变送器设计一个指标测试系统并设计测试方法。
零点测试(输入0度传感器测温信号，测输出端电压)；
满度测试(输入100度传感器测温信号，测输出端电压)；
误差测试(多个注入传感器测温信号，测输出电压),真实环境测试，分析数据得出结论
[23]为基于三种原理的变送器设计输出小于-0.7V和输出大于5.7V的故障诊预案。
输出负向饱和
输出正向饱和
运放同相端悬空
运放开环
恒流补偿电路短路
输出正向饱和
输出负相饱和
运放开环
运放同向端悬空
AD592-输出断路
AD592+端+12V断路
输出正向饱和
运放同向端悬空
运放开环
补偿电压输入断路
输出负相饱和
运放同向端悬空
运放开环
测温信号输入断路
AD592-负电源开路
测温信号AD592+输入端断路
[24]对三种不同原理的变送器进行测温上限大于100℃和测温下限小于0℃的量程扩展设计。
[25]设计一个互补输出的功率放大器？。
