Optix OSN2500IDQ1单板工作原理和信号流

OSN2500特性简述
一．概述
OSN2500智能光传输系统支持MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH/PDH、以太网、WDM、ATM、ESCON/FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的应用在汇聚层的新一代集成型2.5G/622M多业务智能光传输平台。

OSN2500支持产品向智能光网络平滑演进。

主要应用于各大专网系统的汇聚层和接入层，并和会聚和核心层的OSN
9560/7500II/7500/3500/3500II/1500板件共享；OSN2500支持智能特性，可完成端到端的业务自动配置、SLA服务、流量工程，时隙碎片优化，Mesh时钟跟踪等，有效提高网络利用率。

二.产品特性
1.高性价比的平台化：
OSN9560/7500II/7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台，可大大降低维护成本以及备板备件的成本。

2.灵活的设备配置：
STM16/4兼容设备，支持网络设备从622M到2.5G的在线升级。

3.大容量调度：
具备高阶60G交叉能力，低阶20G交叉能力。

OSN2500 PQ1单板简介
OSN2500 PQ1单板尺寸为25.4mm（宽）×220mm（深）×254.1mm（高），重量为1.0kg，N1PQ1单板在常温（25°C）条件下最大功耗为19W；N2PQ1单板在常温（25°C）条件下最大功耗为13W。

slot 5作为TPS保护板位，保护slot 6、slot 7、slot 12、slot 13。

如果slot 6、slot 7、slot 12、slot 13对应的接口板使用D12B，该板位将失去TPS保护。

根据接口阻抗的不同，PQ1可分为PQ1A（75欧姆）和PQ1B（120欧姆）。

除了接口阻抗不同，两个单板的功能特性一致。

当不区分接口阻抗特性时，PQ1A 和PQ1B单板统称为PQ1单板。

当不使用支路再定时功能时，N1PQ1A可以被N2PQ1A条件替代；N1PQ1B可以被N2PQ1B条件替代。

PQ1单板属于华为OSN2500设备PDH处理板，可实现PDH信号的上/下处理，按要求插放在子架的相应槽位后，该单板才能正常工作。

且必须与接口板配套使用，才能完成63路E1信号的接入和处理。

OSN2500 PQ1单板可以插在slot 5～slot 7、slot 12～slot 13，需要和D75S、D12S、D12B配套使用。

PQ1单板可插槽位及与D75S、D12S、D12B单板的对应槽位如表所示。

OSN2500 PQ1单板有N1和N2两个版本，两个版本间的主要差异在于不同版本单板功能不同，该单板可用于OSN1500、OSN3500和OSN7500设备，其中，N1PQ1单板已经停产。

OptiX OSN2500SLQ1单板的工作原理和信号流
SLQ1单板由光电转换模块、数据时钟恢复单元、SDH开销处理模块、逻辑控制模块和电源模块组成。

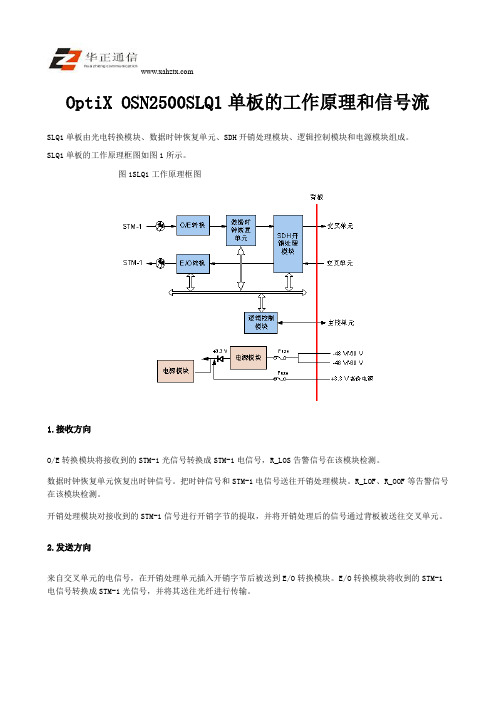

SLQ1单板的工作原理框图如图1所示。

图1SLQ1工作原理框图
1.接收方向
O/E转换模块将接收到的STM-1光信号转换成STM-1电信号，R_LOS告警信号在该模块检测。

数据时钟恢复单元恢复出时钟信号。

把时钟信号和STM-1电信号送往开销处理模块。

R_LOF、R_OOF等告警信号在该模块检测。

开销处理模块对接收到的STM-1信号进行开销字节的提取，并将开销处理后的信号通过背板被送往交叉单元。

2.发送方向
来自交叉单元的电信号，在开销处理单元插入开销字节后被送到E/O转换模块。

E/O转换模块将收到的STM-1电信号转换成STM-1光信号，并将其送往光纤进行传输。

3.辅助单元
辅助单元包括逻辑控制单元和电源模块。

1）逻辑控制模块：该模块跟踪主备交叉板送来的时钟和帧头信号；完成激光器控制功能；实现公务和ECC字节在组成ADM的两块光接口板之间穿通；完成时钟帧头从主备交叉板选择。

2）电源模块：电源模块为单板的所有模块提供所需的直流电压。

Optix OSN2500LWX单板的工作原理和信号流LWX单板由客户侧光模块、业务处理模块、波分侧光模块、控制和通信模块构成。

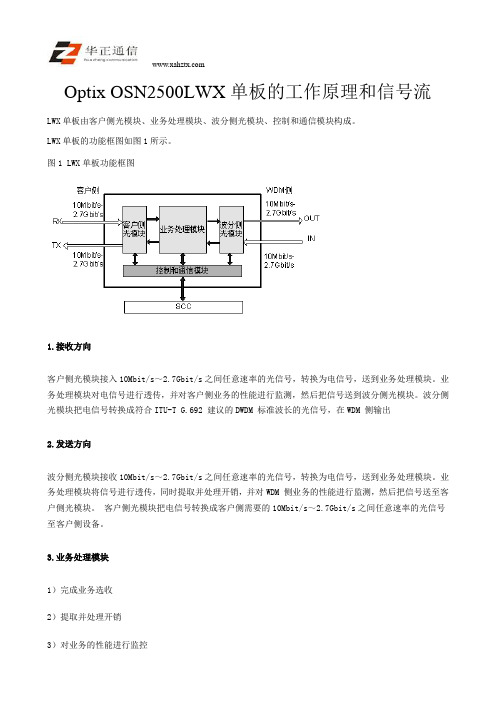

LWX单板的功能框图如图1所示。

图1 LWX单板功能框图
1.接收方向
客户侧光模块接入10Mbit/s～2.7Gbit/s之间任意速率的光信号，转换为电信号，送到业务处理模块。

业务处理模块对电信号进行透传，并对客户侧业务的性能进行监测，然后把信号送到波分侧光模块。

波分侧光模块把电信号转换成符合ITU-T G.692 建议的DWDM 标准波长的光信号，在WDM 侧输出
2.发送方向
波分侧光模块接收10Mbit/s～2.7Gbit/s之间任意速率的光信号，转换为电信号，送到业务处理模块。

业务处理模块将信号进行透传，同时提取并处理开销，并对WDM 侧业务的性能进行监测，然后把信号送至客户侧光模块。

客户侧光模块把电信号转换成客户侧需要的10Mbit/s～2.7Gbit/s之间任意速率的光信号至客户侧设备。

3.业务处理模块
1）完成业务选收
2）提取并处理开销
3）对业务的性能进行监控
4）完成业务透传
4.控制和通信模块
控制和通信模块主要实现单板的通信、控制和业务配置功能。

OptiX OSN2500概述产品定位OptiX OSN2500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音和数据业务。

OptiX OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。

支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add/Drop Multiplexer）网元类型的配置和它们的混合配置。

可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。

支持的技术融合了以下技术：•SDH（Synchronous Digital Hierarchy）•PDH（Plesiochronous Digital Hierarchy）•Ethernet•RPR（Resilient Packet Ring）•ATM（Asynchronous Transfer Mode）•SAN（Storage Area Network）•WDM（Wavelength Division Multiplexing）•DDN（Digital Data Network）•ASON（Automatically Switched Optical Network）•Microwave Technology设备外形OptiX OSN 2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。

1.辅助接口区2.接口板槽位区3.处理板槽位区4.电源区5.风扇区各部分功能如下：•辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。

•接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。

•处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。

OptiX OSN2500单板介绍1.单板类型OptiX OSN2500系统以交叉矩阵单元为核心，由接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。

OptiX OSN2500系统结构如图1-1所示；各个单元所包括的单板及功能如表1-1所示。

SDH交叉矩阵和同步定时单元PDH接口单元(E1/T1,E3/DS3, E4/STM-1)以太网接口单元（10/100/ 1000Mbit/s）SDH接口单元(STM-1/4/16)系统控制与通信及开销处理单元辅助接口单元西向SDH接口单元(STM-1/4/16)东向图1-1 OptiX OSN2500系统结构表1-1单板所属单元及相应的功能系统单元所包括的单板单元功能SDH接口单元处理板SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1 接入并处理STM-1/STM-4/STM-16速率及STM-4c/STM-16c级联的光信号；接入、处理并实现对STM-1（电）速率的信号的TPS保护。

出线板EU08、OU08、EU04保护倒换板TSB8、TSB4PDH接口单元处理板SPQ4、PD3、PL3、PQ1、PQM 接入并处理E1、E1/T1、E3/DS3、E4/STM-1速率的PDH电信号，并实现TPS保护。

出线板MU04、D34S、C34S、D75S、D12S、D12B以太网接口单元处理板EGS2、EGT2、EFS0、EFS4接入并处理1000BASE-SX/LX、100BASE-FX、10/100BASE-TX以太网信号。

出线板ETF8、EFF8保护倒换板ETS8 以太网双绞线转接倒换板以太环网处理单元处理板EMR0 EGR2 接入和处理1000BASE-SX/LX、100BASE-FX、10/100BASE-TX以太网业务，提供弹性以太环网。

出线板ETF8、EFF8ATM接口单元ADL4、ADQ1 接入并处理STM-4、STM-1 ATM 信号。

华为OptiX OSN2500产品资料OptiX OSN2500智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP 网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代2.5G/622M多业务光传输平台(MSTP)，主要应用在城域网络中的汇聚与接入层。

OptiX OSN2500特点高集成度OptiX OSN2500子架集成度：子架尺寸为472mm(高)×447mm(宽)×295mm(深)，5~7板位支持板位拆分，拆分前9个业务板位、拆分后12个业务板位，8个接口板位。

大容量调度具备高阶60G交叉能力，低阶20G交叉能力。

强组网能力支持Mesh组网，网络节点即插即用支持在线任意速率升级和扩容支持链、环、相交环、相切环等多种SDH组网拓扑单子架可实现2×STM-16四纤环或4×STM-16二纤环或8×STM-4四纤环或12×STM-4二纤环完善的网络生存机制ASON保护支持分布式可恢复重路由保护；提供5类更细化的业务保护方案，根据不同SLA 提供：钻石级、金级、银级、铜级、铁级业务。

SDH保护支持2F/4F MSP、1＋1/1:N MSP 、SNCP、DNI、SNCTP/SNCMP、共享光纤虚拟路径保护等。

数据业务保护：支持以太业务RPR环网保护，RSTP生成树保护；支持ATM业务VP-RING/VC-RING 环网保护。

完备的设备保护机制智能控制单元保护支持主控1+1热备份保护。

关键单元保护支持关键单元如交叉、时钟1+1热备份保护。

电源保护不仅实现对系统电源的1+1热备份保护，并实现对设备上所有单板的二次电源进行分散式供电，集中式备份的保护。

OptiX OSN2500特点介绍1.以太网业务OptiX OSN2500提供多种以太网单板实现不同的以太网业务需求。

OptiXOSN2500支持如下以太网功能。

●支持10M/100M/1000M以太网业务的透明传输和汇聚和二层交换；●支持10/100 Base-T，100 Base－Fx，1000Base-SX、1000Base-LX●支持HDLC（High level Data Link Control）、GFP（Generic FramingProcedure）协议封装；●支持LCAS（Link Capacity Adjustment Scheme），可以充分提高传输带宽效率，提高业务的生存性。

●支持Layer 2 VPN（Virtual Private Network）业务，可以实现EPL（Ethernet Private Line）、EVPL（Ethernet Virtual Private Line）、EPLAN（Ethernet Private LAN）和EVPLAN（Ethernet Virtual PrivateLAN）业务。

2.ATM业务OptiX OSN2500 提供两款ATM处理单板：ADL4和ADQ1板。

ADL4单板具有接入和处理1路STM-4 ATM业务的能力，ADQ1单板具有接入和处理4路STM-1 ATM业务的能力。

当ADL4和ADQ1板与PL3/PD3单板配合时还可以接入和处理E3ATM业务。

两款单板还有如下的特点。

●ADL4板提供1路STM-4接口，采用可以热插拔的LC型光模块。

光模块类型支持S-4.1和L-4.1。

●ADQ1板提供4路STM-1接口，采用可以热插拔的LC型光模块。

光模块类型支持Ie-1，S-1.1和L-1.1。

●通过组建STM-1/STM-4 的ATM VP-Ring 、VC-Ring环，可以实现ATM业务的带宽共享和保护。

●支持基于ATM Forum I.630的APS（ATM Protection Switching）。
