信号采样系统基本原理(一)

简述采样定理的基本内容采样定理，也被称为奈奎斯特定理（Nyquist theorem）或香农-奈奎斯特采样定理（Shannon-Nyquist sampling theorem），是在信号处理领域中至关重要的一条基本原理。

它对数字信号处理、通信系统以及采样率等方面具有重要的指导意义。

1. 采样定理的基本内容采样定理表明，如果要正确恢复连续时间信号的完整信息，就需要以至少两倍于信号最高频率的采样频率对信号进行采样。

采样频率应该大于等于信号最高频率的两倍，即Fs >= 2 * Fmax。

采样定理的原理基于奈奎斯特频率，奈奎斯特频率是指信号频谱中的最高频率成分。

如果采样频率小于奈奎斯特频率的两倍，那么采样信号中将出现混叠现象，即频谱中的不同频率成分相互干扰，导致原信号无法准确恢复。

2. 采样定理的应用采样定理在多个领域都有广泛的应用，以下是几个常见的应用领域：音频处理：在音频信号的数字化处理中，采样定理保证了通过合适的采样率可以准确还原原始音频信号，同时避免了音频信号的混叠现象。

这就是为什么音频 CD 的采样率是44.1kHz，超过人类可听到的最高频率20kHz的两倍。

通信系统：在数字通信系统中，为了正确传输模拟信号，信号需要经过模数转换（采样）和数模转换两个过程。

采样定理确保了在采样时不会丢失信号的信息，同时在接收端通过恢复出原始信号。

这对于保证通信质量和准确传输数据来说非常关键。

图像处理：在数字图像采集中，采样定理用于设置合适的采样率，以避免图片出现信息丢失和混叠现象。

在数字摄影中，也需要根据采样定理来选择适当的像素密度，以保证图像的质量和细节。

3. 采样定理的局限性和改进采样定理的一个重要前提是信号是带限的，即信号的频谱有一个上限，超过这个上限的频率成分可以被忽略。

然而，在实际应用中，许多信号并不是严格带限的，因此采样定理可能无法完全适用。

为了克服采样定理的局限性，一种常见的方法是使用过采样（oversampling）技术。

信号分析知识点总结信号分析是一门涉及信号处理、通信系统、控制系统等多个领域知识的学科，它主要研究如何对各种类型的信号进行分析、处理和识别等方面的问题。

在工程技术领域中，信号分析具有非常重要的应用价值，可以帮助我们更好地理解和利用各种信号，促进技术的发展和应用。

下面我们将对信号分析的一些核心知识点进行总结和介绍。

一、信号的基本概念1. 信号的定义和分类信号是指随着时间、空间或其他独立变量的变化而变化的物理量，根据不同的特性和用途，信号可以分为连续信号和离散信号，模拟信号和数字信号等。

2. 信号的表示与描述通常情况下，我们可以使用数学函数、图形、波形等方式来表示和描述信号，在信号分析中，常用的表示方法包括时域表示、频域表示、复域表示等。

3. 基本信号的特性和分析在信号处理和分析中，一些基本的信号，如单位冲激信号、单位阶跃信号、正弦信号、方波信号等具有重要的作用，了解这些基本信号的特性和分析方法，对于我们理解其他复杂信号具有重要的指导作用。

二、信号的采样和量化1. 信号采样基本原理信号采样是指将连续信号转换为离散信号的过程，它是数字信号处理中非常基础的一环，信号采样的基本原理是根据奈奎斯特采样定理进行采样，以确保能够完整地保留原信号的信息。

2. 信号量化基本原理信号量化是指将连续信号的幅度值转换为有限个离散值的过程，信号量化技术决定了数字信号处理的精度和性能，因此对于信号量化的原理和方法有一定的了解是十分重要的。

三、频域分析1. 傅里叶级数与变换傅里叶级数和傅里叶变换是信号频域分析的基础，它们可以将信号从时域转换到频域，从而揭示信号的频率成分和能量分布等特性。

2. 信号能量与功率谱密度信号的能量和功率谱密度是对信号频域特性的重要描述，了解这些概念可以帮助我们更好地理解信号的功率分布和频率特性。

3. 滤波与频域分析滤波是信号处理中的一个重要环节，它可以通过在频域对信号进行处理来实现信号的去噪、增强和分析等功能，因此对于滤波原理和方法的了解是十分重要的。

计算机生物信号采集处理系统的认识及使用计算机是一种现代化、高科技的自动信息分析、处理设备。

随着电子计算机技术在生物、医学领域的广泛应用，使原先不易进行的某些生物信息的检测，变得简易可行。

利用计算机采集、处理生物信息，让计算机进入机能学实验室已成为必然趋势。

计算机生物信号采集处理系统就是以计算机为核心，结合可扩展的软件技术，集成生物放大器与电刺激器，并且具备图形显示、数据存储、数据处理与分析等功能的电生理学实验设备。

对生物信号采集系统的了解和熟练使用，是今后对完成生理学实验的数据和图形采集、储存和处理所必须具备的基本技能之一。

一、目的要求1、熟悉计算机生物信号采集处理系统的基本原理及组成；2、熟悉并掌握计算机生物信号采集处理系统的基本操作与使用方法。

二、内容1、学习计算机生物信号采集处理系统的组成及原理；2、计算机生物信号采集处理系统的基本操作与使用。

三、计算机生物信号采集处理系统的工作原理现代生物机能实验系统的基本原理是：首先将原始的生物机能信号，包括生物电信号和通过传感器引入的生物非电信号进行放大（有些生物电信号非常微弱，比如减压神经放电，其信号为微伏级信号，如果不进行信号的前置放大，根本无法观察）、滤波（由于在生物信号中夹杂有众多声、光、电等干扰信号，这些干扰信号的幅度往往比生物电信号本身的强度还要大，如果不将这些干扰信号滤除掉，那么可能会因为过大的干扰信号致使有用的生物机能信号本身无法观察）等处理，然后对处理的信号通过模数转换进行数字化并将数字化后的生物机能信号传输到计算机内部，计算机则通过专用的生物机能实验系统软件接收从生物信号放大、采集硬件传入的数字信号，然后对这些收到的信号进行实时处理，一方面进行生物机能波形的显示，另一方面进行生物机能信号的实时存贮，另外，它还可根据操作者的命令对数据进行指定的处理和分析，比如平滑滤波，微积分、频谱分析等。

对于存贮在计算机内部的实验数据，生物机能实验系统软件可以随时将其调出进行观察和分析，还可以将重要的实验波形和分析数据进行打印。

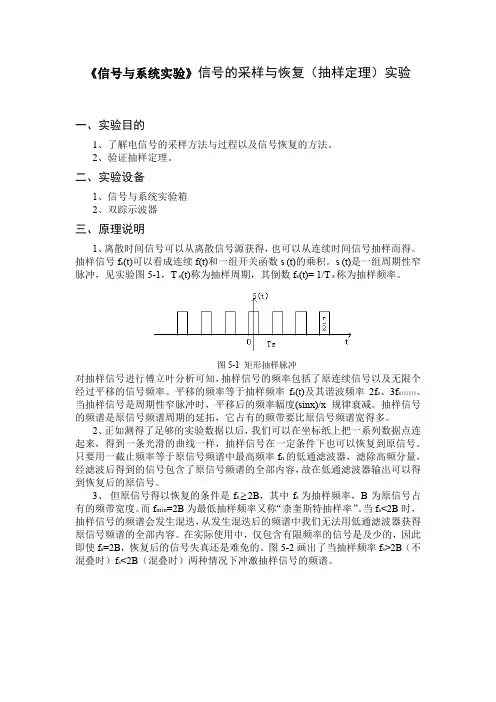

《信号与系统实验》信号的采样与恢复（抽样定理）实验一、实验目的1、了解电信号的采样方法与过程以及信号恢复的方法。

2、验证抽样定理。

二、实验设备1、信号与系统实验箱2、双踪示波器三、原理说明1、离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。

抽样信号f s(t)可以看成连续f(t)和一组开关函数s (t)的乘积。

s (t)是一组周期性窄脉冲，见实验图5-1，T s(t)称为抽样周期，其倒数f s(t)= 1/T s称为抽样频率。

图5-1 矩形抽样脉冲对抽样信号进行傅立叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的信号频率。

平移的频率等于抽样频率f s(t)及其谐波频率2f s、3f s》》》》》》。

当抽样信号是周期性窄脉冲时，平移后的频率幅度(sinx)/x规律衰减。

抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。

2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。

只要用一截止频率等于原信号频谱中最高频率f n的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。

3、但原信号得以恢复的条件是f s 2B，其中f s为抽样频率，B为原信号占有的频带宽度。

而f min=2B为最低抽样频率又称“柰奎斯特抽样率”。

当f s<2B时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。

在实际使用中，仅包含有限频率的信号是及少的，因此即使f s=2B，恢复后的信号失真还是难免的。

图5-2画出了当抽样频率f s>2B（不混叠时）f s<2B（混叠时）两种情况下冲激抽样信号的频谱。

t f(t)0F()t 0m ωm ω-(a)连续信号的频谱Ts t 0f s (t)F()t0m ωm ω-s ω-s ω（）(b)高抽样频率时的抽样信号及频谱 不混叠图5-2 冲激抽样信号的频谱实验中f s >2B 、f s =2B 、f s <2B 三种抽样频率对连续信号进行抽样，以验证抽样定理——要使信号采样后能不失真地还原，抽样频率f s 必须大于信号频率中最高频率的两倍。

第四章铁路信号集中监测系统采集原理第一节铁路信号集中监测的内容一、铁路信号集中监测系统简介铁路信号集中监测系统是保证行车安全、加强信号设备结合部管理、监测信号设备状态、发现信号设备隐患、分析信号设备故障原因、辅助故障处理、指导现场维修、反映设备运用质量及结合部设备状态、提高电务部门维护水平和维护效率的重要行车设备。

对状态信息进行储存、重放、查询和实时报警，对于防止违章作业、智能分析和故障诊断，尤其为智能分析发现潜伏性故障、瞬间故障和间歇性故障，提供重要的手段和依据，对确保运输安全发挥着重要的作用。

铁路信号集中监测系统相比微机监测系统加强了监测系统数据的分析，实现了故障预警和故障诊断；使铁路信号集中监测系统成为信号设备的综合监测平台；从过去的“设备监测”手段逐步变为“设备维护”的重要工具。

在原有的三级四层体系结构基础上，做到统一规划，统一实施，与联锁、闭塞、列控、TDCS/CTC、驼峰等系统同步设计、施工、调试、验收及开通。

根据信号设备维修需要，强化了电务段子系统，为铁路提速、重载、高密度运输起到安全保障作用。

二、铁路信号集中监测系统监测的内容（一）站场开关量监测1. 监测类型监测类型有：按钮状态、控制台表示状态、关键继电器状态等。

2. 监测内容监测内容为开关量实时状态变化。

（1）列、调Z车按钮状态开关量信息的采集、记录。

（2）其他按及控制台所有表示灯状态态开关量信息的采集、记录。

（3）提速道岔分表示采集：对提速道岔各个转辙机定反位状态进行监测、显示、存储。

（4）监测列车信号主灯丝断丝状态并报警，报警应定位到某架信号机或架群。

通过智能灯丝报警仪（器）接口获取灯位主灯丝断丝报警信息。

（5）对组合架零层、组合侧面以及控制台的主副熔丝转换装置监测。

（6）对6502站道岔电路SJ第8组接点封连进行动态监测。

（7）环境监控开关量监测（具体项目可选）：电源室、微机室、机械室等处的烟雾、明火、水浸、门禁、玻璃破碎等报警开关量信息的采集、记录并报警。

采样,其他名称：取样，指把时间域或空间域的连续量转化成离散量的过程。

1采样简介解释1所谓采样(sampling)就是采集模拟信号的样本。

采样是将时间上、幅值上都连续的模拟信号，在采样脉冲的作用，转换成时间上离散（时间上有固定间隔）、但幅值上仍连续的离散模拟信号。

所以采样又称为波形的离散化过程。

解释2把模拟音频转成数字音频的过程,就称作采样，所用到的主要设备便是模拟/数字转换器（Analog to Digital Converter，即ADC，与之对应的是数/模转换器,即DAC）。

采样的过程实际上是将通常的模拟音频信号的电信号转换成二进制码0和1，这些0和1便构成了数字音频文件。

采样的频率越大则音质越有保证。

由于采样频率一定要高于录制的最高频率的两倍才不会产生失真，而人类的听力范围是20Hz～20KHz，所以采样频率至少得是20k×2=40KHz，才能保证不产生低频失真，这也是CD音质采用44.1KHz(稍高于40kHz是为了留有余地)的原因。

通过周期性地以某一规定间隔截取音频信号，从而将模拟音频信号变换为数字信号的过程。

每次采样时均指定一个表示在采样瞬间的音频信号的幅度的数字。

2采样频率每秒钟的采样样本数叫做采样频率。

采样频率越高，数字化后声波就越接近于原来的波形，即声音的保真度越高，但量化后声音信息量的存储量也越大。

采样频率与声音频率之间的关系：根据采样定理，只有当采样频率高于声音信号最高频率的两倍时，才能把离散模拟信号表示的声音信号唯一地还原成原来的声音。

目前在多媒体系统中捕获声音的标准采样频率定为44.1kHz、22.05kHz和11.025kHz三种。

而人耳所能接收声音频率范围大约为20Hz--20KHz，但在不同的实际应用中，音频的频率范围是不同的。

例如根据CCITT公布的声音编码标准，把声音根据使用范围分为以下三级：·电话语音级：300Hz-3.4kHz·调幅广播级：50Hz-7kHz·高保真立体声级：20Hz-20kHz因而采样频率11.025kHz、22.05kHz、44.1kHz正好与电话语音、调幅广播和高保真立体声（CD音质）三级使用相对应。

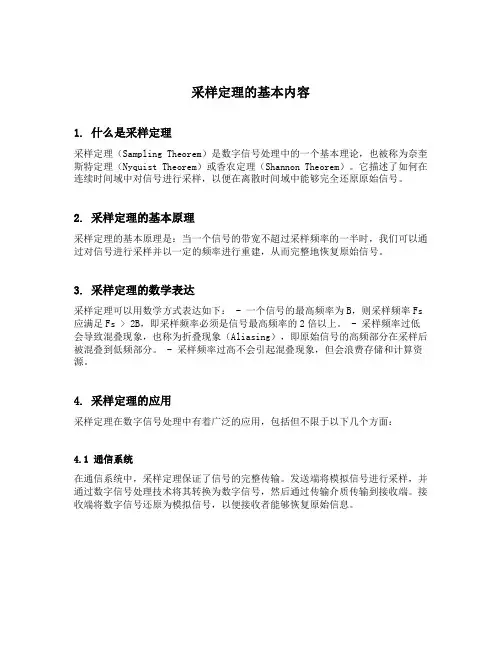

采样定理的基本内容1. 什么是采样定理采样定理（Sampling Theorem）是数字信号处理中的一个基本理论，也被称为奈奎斯特定理（Nyquist Theorem）或香农定理（Shannon Theorem）。

它描述了如何在连续时间域中对信号进行采样，以便在离散时间域中能够完全还原原始信号。

2. 采样定理的基本原理采样定理的基本原理是：当一个信号的带宽不超过采样频率的一半时，我们可以通过对信号进行采样并以一定的频率进行重建，从而完整地恢复原始信号。

3. 采样定理的数学表达采样定理可以用数学方式表达如下： - 一个信号的最高频率为B，则采样频率Fs 应满足Fs > 2B，即采样频率必须是信号最高频率的2倍以上。

- 采样频率过低会导致混叠现象，也称为折叠现象（Aliasing），即原始信号的高频部分在采样后被混叠到低频部分。

- 采样频率过高不会引起混叠现象，但会浪费存储和计算资源。

4. 采样定理的应用采样定理在数字信号处理中有着广泛的应用，包括但不限于以下几个方面：4.1 通信系统在通信系统中，采样定理保证了信号的完整传输。

发送端将模拟信号进行采样，并通过数字信号处理技术将其转换为数字信号，然后通过传输介质传输到接收端。

接收端将数字信号还原为模拟信号，以便接收者能够恢复原始信息。

4.2 数字音频在数字音频领域，采样定理被广泛应用于音频录制和播放。

音频信号在录制过程中通过模拟转换器（ADC）进行采样，并以数字形式存储。

在播放过程中，数字音频通过数字转换器（DAC）转换为模拟信号，以便音箱或耳机能够播放出声音。

4.3 数字图像在数字图像处理中，采样定理被用于图像的采集和显示。

采样定理保证了图像的细节在数字化过程中不会丢失。

图像传感器将连续的光信号转换为数字图像，然后在显示器上以像素的形式显示出来。

4.4 数据压缩采样定理对数据压缩也有重要意义。

在信号的采样过程中，我们可以通过降低采样频率来减少数据量，从而实现信号的压缩。

实验六 信号与系统实验1.信号的采样与恢复实验1.1实验目的(1)熟悉信号的采样与恢复的过程(2)学习和掌握采样定理(3)了解采样频率对信号恢复的影响1.2实验原理及内容(1)采样定理采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号等时间间隔上瞬时值表示，这些值包含该信号全部信息，利用这些值可以恢复原信号。

采样定理是连续时间信号与离散时间信号的桥梁。

采样定理：对于一个具有有限频谱且最高频率为max w 的连续信号进行采样，当采样频率s w >=2max w 时，采样函数能够无失真地恢复出原信号。

(2)采样信号的频谱连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为)]([)2()(s n s s nw w j F nw Sa T A jw F -=∑+∞-∞=ττ 它包含了原信号频谱以及重复周期为s w 的原信号频谱的搬移，且幅度按)2(ττs nw Sa T A 规律变化。

所以抽样信号的频谱便是原信号频谱的周期性拓延。

（3）采样信号的恢复将采样信号恢复成原信号，可以是用低通滤波器。

低通滤波器的截止频率c f 应当满足max max f f f f x c -≤≤。

实验中采用的低通滤波器的截止频率固定为Hz RCf 8021≈=π （4）单元构成本实验电路由脉冲采样电路和滤波器两部分构成，滤波器部分不再赘述，其中采样保持部分电路由一片CD4052完成。

此电路有两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲。

1.3实验步骤本实验在脉冲与恢复单元完成。

(1)信号的采样1)使波形发生器第一路输出幅值3V 、频率10Hz 的三角波信号；第二路输出幅值5V 、频率100Hz 、占空比50%的脉冲信号，将第一路信号接入IN1端；作为输入信号，第二路信号接入Pu 端，作为采样脉冲。

2)用示波器分别测量IN1端和OUT1端，观察采样前后波形的差异。

3)增加采样脉冲的频率为200、500、800等值。

6.2 信号采样与保持采样器与保持器是离散系统的两个基本环节，为了定量研究离散系统，必须用数学方法对信号的采样过程和保持过程加以描述。

6.2.1 信号采样在采样过程中，把连续信号转换成脉冲或数码序列的过程，称为采样过程。

实现采样的装置，称为采样开关或采样器。

如果采样开关以周期T 时间闭合，并且闭合的时间为τ，这样就把一个连续函数变成了一个断续的脉冲序列，如图6-3(b)所示。

()e t *()e t 由于采样开关闭合持续时间很短，即T τ<<，因此在分析时可以近似认为0τ≈。

这样可以看出，当采样器输入为连续信号时，输出采样信号就是一串理想脉冲，采样瞬时的脉冲等于相应瞬时的值，如图6-3(c) 所示。

()e t *()e t ()et图6-3 信号的采样根据图6-3(c)可以写出采样过程的数学描述为*()(0)()()()()()e t e t e T t T e nT t nT δδδ=+−++−+L L )−nT (6-1) 或 (6-2) *()()()()(δδ∞∞=−∞=−∞=−=∑∑n n e t e nT t nT e t t nT 式中，是采样拍数。

由式（6-2）可以看出，采样器相当于一个幅值调制器，理想采样序 n 列可看成是由理想单位脉冲序列对连续量调制而形成的，如图 *()e t ()()δδ∞=−∞=−∑T n t t 6-4所示。

其中，()T t δ是载波，只决定采样周期，而为被调制信号，其采样时刻的值决定调制后输出的幅值。

()e t ()e nT图6-4 信号的采样6.2.2 采样定理一般采样控制系统加到被控对象上的信号都是连续信号，那么，如何将离散信号不失真地恢复到原来的形状，便涉及采样频率如何选择的问题。

采样定理指出了由离散信号完全恢复相应连续信号的必要条件。

由于理想单位脉冲序列()T t δ是周期函数，可以展开为复数形式的傅氏级数()ωδ+∞=−∞=∑s jn t T n n t c e (6-3)式中，T s /2πω=为采样角频率，T 为采样周期，是傅氏级数系数，它由下式确定n c /2/21()d ωδ+−−=∫s T jn t n T T c t e T t (6-4) 在]2,2[T T +−区间中，)(t T δ仅在0=t 时有值，且，所以1|0==−t t jn s e ω0011()d δ+−=∫n c t t T T= （6-5） 将式(6-5)代入式(6-3)，得 1()ωδ+∞=−∞=∑s jn t T n t e T （6-6） 再把式(6-6)代入式(6-2)，有*11()()()ωω+∞+∞=−∞=−∞==∑∑s s jn t jn t n n e t e t e e nT e T T （6-7） 将式（6-7）两边取拉氏变换，由拉氏变换的复数位移定理，得到∑+∞−∞=+=n sjn s E T s E )(1)(*ω (6-8) 令ωj s =，得到采样信号的傅氏变换 )(*t e *1()[()]ωωω+∞=−∞=+∑s n E j E j n T （6-9)式中，)(ωj E 为相应连续信号的傅氏变换，)(t e (j )E ω为的频谱。

数据采集的基本原理将连续的模拟信号转换成计算机可接受的离散数字信号，需要两个环节：首先是采样，由连续模拟信号得到离散信号；然后再通过A/D转换，变为数字信号。

1、采样过程采样过程如下图所示。

采样开关周期性地闭合，闭合周期为T，闭合时间很短。

采样开关的输入为连续函数f（t），输出函数f∗（t）可认为是f（t）在开关闭合时的瞬时值，即脉冲序列f（T），f（2T）…f （nT）。

▲采样过程示意图设采样开关闭合时间为τ，则采样后得到的宽度为τ，幅值随f （t）变化的脉冲序列如上图a，采样信号f s（t）可以看做是原信号f （t）与一个幅值为1的开关函数s（t）的乘积，即f s（t）=f（t）s（t）s（t）是周期为T，脉冲宽度为τ，幅值为1的脉冲序列，如下图b所示。

因此，采样过程实质上是一种调制过程，可以用一乘法器来模拟，如下图c所示。

▲采样过程原理图由于脉冲宽度τ远小于采样周期T。

因此可近似认为τ趋近于零，用单位脉冲函数δ（t）来描述，单位脉冲函数定义为且即其宽度为零，面积为1。

单位脉冲序列δT（t）可表示为上式中δ（t-nT）为t-nT=0时，即t=nT处的单位脉冲，如下图所示。

▲单位脉冲序列因此，采样信号为2、采样定理香农采样定理：对一个有限频谱（-ωmax<ω<ωmax）的连续信号，当采样频率ωs≥2ωmax时，采样函数才能不失真地恢复到原来的连续信号。

采样定理为数据采集系统确定采样频率奠定了理论基础，采样定理所规定的最低的采样频率，是数据采集系统必须遵守的规则。

在实际使用时，由于：（1）信号f（t）的最高频率难以确定，特别是当f（t）中有噪声时，则更为困难。

（2）采样理论要求在取得全部采样值后才能求得被采样函数，而实际上在某一采样时刻，计算机只取得本次采样值和以前各次采样值，而必须在以后的采样值尚未取得的情况下进行计算分析。

因此，实际的采样频率取值高于理论值，一般为信号最高频率的5～10倍。

DSP工作原理DSP（数字信号处理器）是一种专用的微处理器，用于处理数字信号。

它广泛应用于音频、视频、通信、雷达等领域。

本文将详细介绍DSP的工作原理。

一、DSP的基本原理DSP的工作原理可以分为以下几个步骤：信号采样、滤波、变换、运算和输出。

1. 信号采样：DSP首先将摹拟信号转换为数字信号。

这是通过采样过程完成的，即将连续的摹拟信号在时间上离散化，得到一系列离散的采样值。

2. 滤波：采样得到的数字信号可能包含噪声或者不需要的频率成份。

因此，需要对信号进行滤波处理，去除不需要的频率成份或者噪声。

滤波可以分为低通滤波、高通滤波、带通滤波等。

3. 变换：变换是DSP的关键步骤之一，用于将信号从时域转换到频域或者从频域转换到时域。

常用的变换方法有傅里叶变换、离散傅里叶变换（DFT）、快速傅里叶变换（FFT）等。

4. 运算：在变换后的信号上进行各种算法和运算。

DSP内部包含一组算术逻辑单元（ALU），可以执行加法、减法、乘法、除法等基本运算，还可以进行复数运算、矩阵运算等高级运算。

5. 输出：经过运算后，信号重新转换为摹拟信号，以便与外部设备进行连接或者进一步处理。

二、DSP的优势和应用DSP相对于通用微处理器有以下优势：1. 高效性能：DSP专门针对数字信号处理任务进行优化，具有更高的运算速度和更低的功耗。

这使得DSP在实时处理要求较高的应用中表现出色。

2. 灵便性：DSP具有可编程性，可以根据不同的应用需求进行灵便配置和编程。

这使得DSP适合于各种不同的信号处理任务。

3. 高精度：DSP内部的运算单元通常具有高精度，可以处理更复杂的算法和运算，满足高精度信号处理的需求。

DSP广泛应用于音频、视频、通信、雷达等领域。

以下是一些典型的应用场景：1. 音频处理：DSP可以实现音频信号的降噪、均衡、混响等处理，常见的应用有音频播放器、音频录制设备、音频处理器等。

2. 视频处理：DSP可以实现视频信号的压缩、解码、图象增强等处理，常见的应用有视频监控系统、数字电视机顶盒等。

第1篇一、实验目的1. 了解系统采样的基本原理和方法。

2. 掌握系统采样信号的频谱分析技术。

3. 分析系统采样对信号频率的影响。

二、实验原理系统采样是指以固定的采样频率对连续信号进行采样，从而得到离散信号。

采样定理指出，当采样频率大于信号最高频率的两倍时，采样信号可以无失真地恢复原信号。

本实验通过对系统采样信号进行频谱分析，验证采样定理的正确性。

三、实验设备1. 信号发生器2. 示波器3. 采样器4. 计算机及频谱分析软件四、实验步骤1. 设置信号发生器，产生一个频率为1000Hz的正弦信号。

2. 将信号发生器输出信号接入采样器，设置采样频率为2000Hz。

3. 采样器对信号进行采样，得到离散信号。

4. 将采样器输出信号接入示波器，观察采样信号波形。

5. 将采样信号输入计算机，使用频谱分析软件进行频谱分析。

6. 分析频谱图，验证采样定理的正确性。

五、实验结果与分析1. 示波器显示的采样信号波形如图1所示。

图1 采样信号波形2. 频谱分析软件得到的频谱图如图2所示。

图2 频谱图从图2可以看出，采样信号的频谱主要由基波频率为1000Hz的分量组成，同时存在一定数量的谐波分量。

这说明采样信号能够较好地保留原信号的信息。

3. 验证采样定理的正确性：根据采样定理，当采样频率大于信号最高频率的两倍时，采样信号可以无失真地恢复原信号。

本实验中，信号频率为1000Hz，采样频率为2000Hz，满足采样定理的条件。

因此，可以得出结论：本实验验证了采样定理的正确性。

六、实验总结1. 通过本实验，我们了解了系统采样的基本原理和方法。

2. 掌握了系统采样信号的频谱分析技术。

3. 分析了系统采样对信号频率的影响，验证了采样定理的正确性。

本实验有助于我们深入理解信号处理领域的基本概念，为今后的学习和工作奠定基础。

在实验过程中，我们还发现了一些问题，如采样器精度、计算机处理速度等，这些因素可能会对实验结果产生影响。

在今后的实验中，我们将进一步探讨这些问题，以提高实验的准确性和可靠性。
