第三章继电器逻辑控制电梯系统

  • 格式：ppt
  • 大小：2.68 MB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

PLC电梯控制系统

PLC电梯控制系统

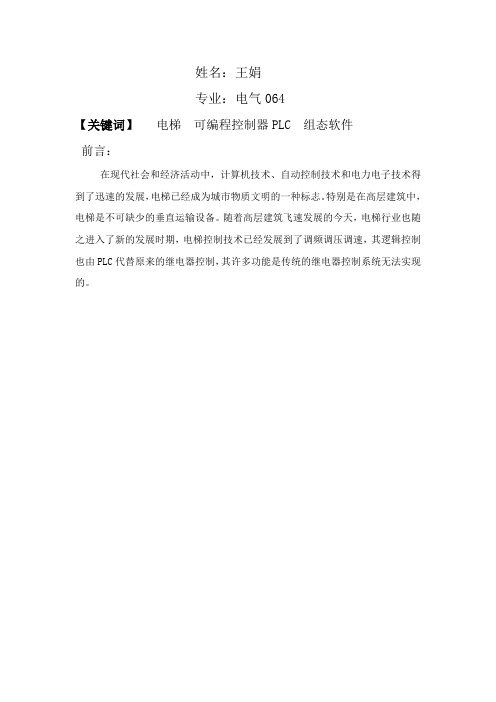

姓名：王娟专业：电气064【关键词】电梯可编程控制器PLC 组态软件前言：在现代社会和经济活动中，计算机技术、自动控制技术和电力电子技术得到了迅速的发展，电梯已经成为城市物质文明的一种标志。

特别是在高层建筑中，电梯是不可缺少的垂直运输设备。

随着高层建筑飞速发展的今天，电梯行业也随之进入了新的发展时期，电梯控制技术已经发展到了调频调压调速，其逻辑控制也由PLC代替原来的继电器控制，其许多功能是传统的继电器控制系统无法实现的。

第一章 PLC 电梯组态软件简介PLC的定义可编程控制器，简称PLC(Programmable logicController)，是指以计算机技术为基础的新型工业控制装置，是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的。

PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性[1]。

S7-200的特点S7-200系列出色表现在几个方面：极高的可靠性极丰富的指令集易于掌握便捷的操作丰富的内置集成功能实时特性强劲的通讯能力丰富的扩展模块S7-200,CPU 224本机集成14输入/10输出共24个数字量I/O点。

可连接7个扩展模块，最大扩展至168路数字量I/O点或35路模拟量I/O 点。

13K字节程序和数据存储空间。

6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。

1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。

I/O端子排可很容易地整体拆卸。

是具有较强控制能力的控制器。

在本次设计中，鉴于CPU224有如此多的优点，以及学校实验室里PLC采用CPU224。

所以本次设计PLC采用西门子的S7—200，CPU224。

电梯发展与系统构成电梯的电气系统由拖动系统和控制系统两部分组成。

继电器控制电梯原理图

继电器控制电梯原理图

继电器控制电梯原理图第一节信号控制电梯功能简述前言因为目前电梯已大多采用多微机网络控制系统，串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高，传统的继电器控制系统已退出了历史的舞台。

所以许多电梯同行对继电器控制系统已非常陌生。

其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。

特别是想了解PLC应用及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，而且我们接触的电梯控制系统中，多少还有一些继电器回路，所以人为一个电梯维修技术人员，我们有必要对继电器控制系统有一些了解。

现在我们以XH（信号控制）电梯为例，来熟悉一下继电器控制电梯的原理。

信号控制电梯功能简述本系统为有司机操作系统。

在轿内操纵箱装有对应层站数的指令按钮。

各层厅门外装有一只召唤盒。

底层只有一只向上方向的召唤按钮。

顶层也装有一只向下方向的召唤按钮。

中间层站各装有两只，分别为向上和向下召唤按钮。

当厅外有人需要搭乘电梯，就根据目的地要求按下向上或向下召唤按钮，召唤信号就被登记。

同时轿内操纵箱上就有显示某层有召唤请求，并且蜂鸣器鸣叫。

司机按照召唤请求需要，按下相应的层站指令按钮。

层站指令被登记并显示。

电梯控制系统根据当前轿厢的位置与指令的要求，自动判断出运行方向，并在操纵箱的方向按钮上显示。

司机根据方向显示，按向上或向下的方向按钮，电梯开始关门，待门全部关好，电梯向上运行，通过压降起动、加速后进入稳速快车运行。

电梯运行过程中，装在厅门外的楼层显示器不断刷新当前轿厢的位置。

当电梯到达目的层时，自动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。

电梯到达平层位置停止运行，制动器抱闸。

随即电梯开门，完成了一个电梯运行的过程。

电梯检修状态的运行：电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮，当处于检修位时，电梯切断自动定向、快车启动等回路，使电梯只能运行于慢车状态。

检修人员只要按下向上或向下按钮，电梯即慢速上行或下行。

模块三电梯的电气设备

模块三电梯的电气设备

感谢您的观看
THANKS
电梯电气系统的特点
可靠性高
电梯电气系统采用了先进的电气技术和高质量的 元器件，确保了系统的稳定性和可靠性。
智能化
电梯电气系统采用了智能化的控制系统，可以实 现多种控制功能，如楼层显示、自动开关门等。
安全性好
电梯电气系统采用了多种安全保护装置，如限速 器、安全钳等，确保了乘客的安全。
02 电梯的控制系统
详细描述
短路保护是电梯电气安全保护系统中的重要环节，通过安装熔断器、断路器等 设备，在电路发生短路时迅速切断电源，防止电流过大造成设备损坏或火灾。
断相和错相保护
总结词
在电梯运行过程中，如果电源相序出现错乱或缺失，能够自动识别并采取措施，确保电梯的正常运行和安全。
详细描述
断相和错相保护是电梯电气安全保护系统中的重要功能，通过检测电源的相序和电压，可以自动识别电源是否正 常。如果出现错相或断相的情况，系统会自动采取措施，如关闭电梯、报警等，以防止电梯在异常状态下运行， 确保乘客的安全。
通讯系统的种类
常见的电梯通讯系统包括有线通讯和 无线通讯两种方式。有线通讯系统具 有稳定可靠的特点，而无线通讯系统 则具有灵活方便的优势。
通讯系统的维护
为了确保通讯系统的正常运行和使用 寿命，需要定期进行维护和保养，如 检查线路连接、更换通讯模块等。
05 电梯的电气安全保护系统
短路保护
总结词
当电梯的电路发生短路时，能够迅速切断电源，防止电流过大造成设备损坏或 火灾。
过载保护
总结词
当电梯的电机过载时，能够自动切断电源或采取其他措施，防止电机过热或损坏。
详细描述
过载保护是电梯电气安全保护系统中的重要功能之一，通过安装过载保护器等设备，可以检测电机的 负载情况。当电机过载时，系统会自动切断电源或采取其他措施，如降低电梯速度、报警等，以防止 电机过热或损坏，确保电梯的正常运行和安全。

继电器控制电梯的原理

继电器控制电梯的原理

继电器控制电梯的原理
继电器控制电梯的原理是通过继电器的开关功能来控制电梯的上升和下降。

电梯系统中，继电器被用于控制电梯的各个部件，包括电机、开关、显示面板等。

继电器是一种电气开关装置，可以在控制信号输入后进行切换。

它由电磁铁和机械开关组成，通过控制电磁铁的通断来控制机械开关的状态。

在电梯系统中，控制信号由控制面板或者外部按钮输入，经过控制逻辑后送到继电器。

当收到上升信号时，继电器的电磁铁被激活，连接机械开关，使电梯电机开始运行并且电梯开始上升。

当收到停止信号时，继电器的电磁铁断开，切断电梯电机的电源，使电梯停止运行。

类似地，当收到下降信号时，继电器的电磁铁被激活，连接机械开关，使电梯电机开始运行并且电梯开始下降。

当收到停止信号时，继电器的电磁铁断开，切断电梯电机的电源，使电梯停止运行。

继电器控制电梯主要基于电信号的输入和输出，通过控制继电器的开关状态来实现对电梯运行的控制。

继电器作为一个中间控制装置，可靠性高且可以进行独立的控制操作，因此被广泛应用于各种电梯系统中。

电梯plc控制系统

电梯plc控制系统

电梯P1C控制系统论文绪言随着我国高层建筑的增多，人们对高层运输交通工具一电梯的使用越来越频繁。

近年来，可编程控制技术的发展越来越迅速,利用P1C控制技术对电梯的控制系统进行改进,对电梯进行集成选控、并联集成控制、群体控制等逻辑控制,能大幅提高电梯的拖动技术和安全性能,为人们的出行提供更加可靠、安全、舒适的服务。

第一章P1C控制系统的工作原理P1C具有微机的许多特点,但它的工作方式却与微机有很大不同，微机一般采用等待命令的工作方式,PIC则采用循环扫描工作方式。

在P1C中,用户程序按先后项序存放,CPU从第一条指令开始执行程序,直至遇到结束符后又返回第一条。

如此周而不断循环。

每一个循环称为一个扫描局期。

一个扫描嗣期大致可分为I/O剧新和执行指令两个阶段。

所谓VO刷新即对P1C的输入进行一次读取。

将输入端各变量的状态重新读入P1C中存入内部寄存器，同时将新的运算结果送到输出端,这实际是将存入输入,输出状态的寄仔器内容进行了一次更新,故称为“1（翰入）jθ（输山）刷新”⑴。

由此可见,若输入变量在IO剥新期间状态发生变化,则本次扫推期间输出端也会相应的发生变化,或者说输出队输入产生了响应。

反之,若在本次t/0刷新之后，输入变量才发生变化,则本次扫锚输出不变,即不响应,而要到下一次扫描期间输出才会产生响应。

由于P1C采用循环扫描的工作方式,所以它的输出对输入的响应速度要受扫描同期的影响。

扫描周期的长短主要取决于这几个因数,二是每条指令占用的时间,三是指令条数的多少，即程序的长短剧于慢速控制系统,响应速度常常不是主要的,故这方式不但没有坏处反而可以增强系统抗干扰能力。

因为干扰常是脉冲式的、短时的,而由于系统响应较慢,常常要儿个扫指周期响应一次,而多次扫描后,瞬间下忧所引起的误动作将会大大诚少,故增加了抗下扰能力。

但对控制时间要求较严格、响应速度要求较快的系统,这一问题就需慎重考虑。

应对响应时间作出精确的计算,精心编排程序,合理安排指令的顺序，以尽可能减少版期造成的响应延时等的不良影响⑴。

继电器控制电梯原理图及原理说明

继电器控制电梯原理图及原理说明

继电器控制电梯原理图及原理说明第⼀节信号控制电梯功能简述前⾔因为⽬前电梯已⼤多采⽤多微机⽹络控制系统，串⾏通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感⼤⼤提⾼，传统的继电器控制系统已退出了历史的舞台。

所以许多电梯同⾏对继电器控制系统已⾮常陌⽣。

其实电梯的控制逻辑还是从继电器控制系统逐渐进化⽽来的。

特别是想了解PLC应⽤及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，⽽且我们接触的电梯控制系统中，多少还有⼀些继电器回路，所以⼈为⼀个电梯维修技术⼈员，我们有必要对继电器控制系统有⼀些了解。

现在我们以XH（信号控制）电梯为例，来熟悉⼀下继电器控制电梯的原理。

信号控制电梯功能简述本系统为有司机操作系统。

在轿内操纵箱装有对应层站数的指令按钮。

各层厅门外装有⼀只召唤盒。

底层只有⼀只向上⽅向的召唤按钮。

顶层也装有⼀只向下⽅向的召唤按钮。

中间层站各装有两只，分别为向上和向下召唤按钮。

当厅外有⼈需要搭乘电梯，就根据⽬的地要求按下向上或向下召唤按钮，召唤信号就被登记。

同时轿内操纵箱上就有显⽰某层有召唤请求，并且蜂鸣器鸣叫。

司机按照召唤请求需要，按下相应的层站指令按钮。

层站指令被登记并显⽰。

电梯控制系统根据当前轿厢的位置与指令的要求，⾃动判断出运⾏⽅向，并在操纵箱的⽅向按钮上显⽰。

司机根据⽅向显⽰，按向上或向下的⽅向按钮，电梯开始关门，待门全部关好，电梯向上运⾏，通过压降起动、加速后进⼊稳速快车运⾏。

电梯运⾏过程中，装在厅门外的楼层显⽰器不断刷新当前轿厢的位置。

当电梯到达⽬的层时，⾃动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。

电梯到达平层位置停⽌运⾏，制动器抱闸。

随即电梯开门，完成了⼀个电梯运⾏的过程。

电梯检修状态的运⾏：电梯操纵箱、轿顶、机房都装有⼀只检修开关和上⾏、下⾏按钮，当处于检修位时，电梯切断⾃动定向、快车启动等回路，使电梯只能运⾏于慢车状态。

检修⼈员只要按下向上或向下按钮，电梯即慢速上⾏或下⾏。

(完整word版)电梯结构原理及控制系统(DOC)

第一章绪论随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。

电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。

实际上电梯是根据外部呼叫信号以及自身控制规律等运行的,而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。

目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元,完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。

从控制方式和性能上来说，这两种方法并没有太大的区别。

国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点,所以现在的电梯控制系统广泛采用可编程控制器来实现。

电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。

为满足和提高人们的生活质量,电梯的智能化、自动化技术迅速发展.特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。

在改善电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。

第二章电梯的结构2。

1 电梯的基本结构电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。

电梯基本结构如图2—1所示：1-减速箱；2-曳引轮;3-曳引机底座；4—导向轮;5-限速器；6—机座；7—导轨支架;8—曳引钢丝绳；9—开关碰铁；10-紧急终端开关；11—导靴；12-轿架；13-轿门；14-安全钳；15-导轨；16—绳头组合；电梯的基本结构剖视图17-对重，18-补偿链；19—补偿链导轮; 20-张紧装置；21—缓冲器；22-底坑；23—层门；24—呼梯盒；25—层楼指示灯；26—随行电缆；27-轿壁；28—轿内操纵箱; 29-开门机；30-井道传感器; 31—电源开关；32-控制柜；33—曳引电机；34-制动器图2—12.1.1 机房部分机房用来安装曳引机、电控屏、限速器等。

逻辑控制系统基础知识


Cm ——转矩常数 ——磁通量 2. 直流电动机的机械特性 曲线
曲线说明： 电枢回路中串联电阻值越大 电机的起动电流越小
3.他励直流电动机的电枢回路串电阻分级起动
KM1 KM2
KM
a) 电动机等效回路 该起动方式的优点： (1) 起动电流小
b) 电动机特性曲线
(2)各级电磁力矩较一致，加速度较均匀
b) 电动机特性曲线
(2)转速反接制动
1)如果位能性负载非常重， 负载转矩大于电动机起始 转矩, 2)则负载重物不会上升，而 是下降， 3)此时拖动转矩T为正，n为 负，电动机处于制动状态。
电动机特性曲线
6.回馈制动
电动机转速大于理想空 载转速，且转速与拖 动转矩方向相反
电动机反接制动机械
特性曲线
(3)交流电动机能耗制动原理
定子绕组中通入的直流电流，形成固定磁场， 转子切割固定磁场，形成感生电流。磁场与感生 电流互相作用，产生与电机转速方向相反的力矩， 使电机制动。
5. 交流电动机的电枢反接制动
(1)交流电机电枢反接制动 原理图
(2)交流电机电枢反接制 动特性曲线
(3)电枢反接制动的特点：
(2) 位能性负载 1) 负载转矩由重力作用产生，不论电动机的转速方 向变化与否，负载转矩TL的大小和方向始终不变。 2)例如起重设备提升重物时，其作用方向与电动机 旋转方向相反；当下放重物时，负载转矩变为驱 动转矩，其作用方向与电动机旋转方向相同，促 使电动机旋转。
2.恒功率负载 (1)特点是当转速变化时，负载从电动机吸收的功率 为恒定值。 9.55 P P——功率 TL n
• 优点：制动效果强，速度快 • 缺点：消耗能量大，如要停车，需要自动控制电 路切断电源 • 适用于快速停车与反向。

电梯原理结构(全)

电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。

电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。

轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。

钢缆另一端悬挂作平衡的对重。

对重一般为轿箱加上50%负载时的重量。

当轿箱移动时，对重会向反方向移动。

曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。

因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。

电动机负责带动曳引轮转动，提供动力升起或放下轿箱。

电动机可能是交流，亦有可能是直流。

部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。

部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。

作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。

曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。

最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。

安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。

在电梯井的底部，还会装有缓冲器，作为最后的保护。

曳引式电梯一般需要在电梯顶部设置机房。

近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。

此外新型的电动机体积小，可以安装在井壁，免除机房设置。

液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。

部分柱塞可作望远镜式折叠，减少地底所需要的深度。

部分柱塞不可折，安装时地下必需挖一个洞。

因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。

液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。

但是亦有耗电较多，速度低的缺点(秒速不高于1米)。

电梯原理结构分章(点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。

毕业设计电梯论文完整版

PLC电梯控制系统设计专业:机电一体化姓名：指导教师：摘要：电梯是高层建筑不可缺少的垂直方向的交通运输工具。

由于传统的电梯运行逻辑控制系统采用的是继电器逻辑控制线路。

采用这种控制线路，存在易出故障、维护不便、运行寿命较短、占用空间大等缺点。

从技术发展来看，这种系统将逐渐被淘汰。

本文将可编程序控制器(PLC)应用于五层电梯进行逻辑控制，大大提高了电梯可靠性、可维护性以及灵活性，延长了使用寿命，同时缩短了电梯的开发周期。

这种电梯控制系统较原有电梯控制系统可以更容易的完成更为复杂的控制任务，其许多功能是传统的继电器控制系统无法实现的。

该电梯控制系统具有司机运行和无司机运行即手动和自动的功能，并且具有指层、厅召唤、选层、选向等功能。

具有集选控制的特点。

关键词:可编程控制器指层控制轿内指令选层选向论文类型: 应用研究Design of an Elevator PLC Control SystemSpecialty:Electrical EngineeringName:He YanchangInstructor:.Dong YanfeiAbstractThe elevator is a kind tool that is indispensability in the high-building perpendiculartransportation. The traditional elevator adopt a relay-logical to control its circulation whichthe elevator become accident-proneness, short life-span, inconvenience in maintaining andthis control circuit also takes up big space, etc. See from the eyes of technique development,this kind of system will be gradually eliminated.This text applies programmable logic controller to carry on the logic control in a fivelayer elevator, which raises the elevator's reliability, maintainability and flexibilityconsumedly, prolongs the service life, and shortens the development period of the elevator atthe same time. Competing to the traditional elevator, this kind of elevator can complete themore complicated mission more easily, and it can carry out many functions that traditionalelevator control system can not.This elevator control system composes of a drive-movement control state and anon-drive-move control state, namely an auto function state and a manual function state. Itstill has some function, like indicating layer, invoking by hall, choosing layer and choosingdirection etc. In addition, this system have a characteristics of congregate choose control.Keywords: Programmable controller Point the layer control the instruction inside of the bridge choosing the layer and choosing the directionThesis type: Application Research目录绪论 (1)第一章电梯及PLC概述 (2)1.1 国内外电梯的发展状况 (2)1.2 电梯继电器控制系统存在的问题 (2)1.3 PLC的定义及工作原理 (3)1.4 PLC控制电梯的优点 (3)第二章电梯PLC控制系统的设计 (4)2.1电梯的构造 (3)2.2电梯控制系统原理及要求 (5)2.3 PLC控制系统程序设计的步骤 (6)2.4电梯PLC控制系统的设计 (7)2.5 七层电梯控制系统要求 (10)2. 6 I /0分配对照表 (12)第三章控制系统指令说明 (15)3.1 开关门控制环节 (15)3.2 层楼信号的产生与消除环节 (16)3.3 LED楼层显示环节 (17)3.4 停层信号的登记与消除环节指令 (17)3.5 外呼信号的登记与消除环节 (18)3.6 电梯的定向环节 (18)3.7 电梯自动运行时起动加速和稳定运行环节 (20)3.8 电梯停车制动环节 (20)总结 (21)结论 (21)参考文献 (21)附录 A (21)附录 B (31)绪论电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 外呼叫指令电路。对于指令解除信号5JZ，可以采用继电 器，也可以采用不同形式的选层器滑动触点。 • • • • 二、厅外呼叫指令电路
厅外呼叫指令有两个，即向上的呼叫与向下的呼叫。 上端站仅有一个向下的呼叫，下端站仅有一个向上的 呼叫，中间层具有向上与向下的两个呼叫按钮。 • 利用普通的指令电路原理，组合成厅外呼叫指令电路， 如图3—3所示。 •
•
• • • • • • • • •
1AS～3AS——向上呼叫指令按钮； 2AX～4AX——向下呼叫指令按钮； 2AY——直驶按钮； 1JSH～3JSH——向上呼叫指令继电器； 2JXH～4JXH——向下呼叫指令继电器； JSX——向上运行方向继电器； JXX——向下运行方向继电器； XPS——选层器向上运行滑动触点； XPX——选层器向下运行滑动触点； ——选层器常闭触点；
• •
图3—3
立式选层器外呼叫组合电路
•
例如电梯停在1层XPX接通，1XS断开，1层厅外有人按1AS按钮时， 继电器1JSH得电吸合，当手离开时1JSH释放，此呼叫信号不能记忆。 即该层顺向呼叫不能记忆。 • 3层有人按了3AS与3AX按钮，继电器3JSH与3JXH得电吸合并自锁。
• 当电梯向上运行到了3层时，因为方向继电器JSX吸合，JXX释放，当 选层器上的，滑动触点XPX与XPS分别与其相对应的定触点相接触时， 选层器的常闭触点3XX与3XS全部断开，继电器3JSH失电释放，称为 顺向截车消号。而继电器3JXH通过JSX↑→XPX↑→3JXH↑电路维持 吸合状态，称为保号。 • 如果有人只按了3AX按钮，其它层没有任何呼叫。JSX吸合，电 梯向上运行到了3层时，电梯首先换速，预定方向继电器JSX提前释 放，常闭触点3XX打开，继电器3JXH失电释放，称为反向截车消号。 • (箭头↑表示闭合或得电吸合；箭头↓表示断开或失电释放， 表 示常闭接点。) X • 外呼组合电路图3—3与图3—4都可以完成呼叫记忆、顺向呼叫 消号、反向呼叫保号、反向截车消号的功能。 • 图3—3的层站位置信号是通过选层器上的滑动触点XPX与XPS实 现的。图3—4是通过层楼位置继电器1～4JZ实现的。图3—3是断开 继电器的线圈，而图3—4是短路继电器线圈，使继电器失电释放。两 种电路对选层器的结构要求不同。 • 呼叫信号的解除时间，一般内选信号在电梯停止时解除。厅外呼 叫信号的解除在电梯换速时，这样可能提前告诉乘客电梯已到达该层。
• • • •
•
图3-1a选层电路
图3-1b信号电路
• •
2．带有负载电阻的轿内指令电路 如图3—2所示，例如电梯停在2层，乘客进入轿厢按了5层指令按 钮5AC，由于5JZ是常开接点，则继电器5JC线圈没有被短接，并经电 阻5R得电吸合，通过自保接点5JC自锁。当电梯运行到5层时由于选层 器控制的继电器5JZ吸合，在电梯停止运行时，停车继电器JTZ释放， 5JC的线圈被短路，失电释放。5层的指令信号被解除。
• •
二、格雷码井道式选层器 如图3—7所示，双稳态开关盒装在轿厢顶上，盒上装有不同功能 的双稳态开关。GK1、GK2、GK3用作格雷码的层楼位置信号。道选层器 1—支架；2—磁珠；3—双稳态开关；4—开关盒；5—轿厢；6—丁字道
磁珠有N极及S极之分，其安装在主导轨的支架上，与双稳态开关 的间隙是8～12mm，安装要对中心，保证间隙的一致性。 • 换速磁珠的设置数量及位置是依据换速距离及控制电路的要求决 定。 • 位置信号双稳态开关的数量是依据层站数而定。例如16层楼，需 用 4个双稳态开关，因为24＝16个状态。其磁珠的设置依据格雷码布
• 第三章
•
•
继电器逻辑控制电梯系统
在本章为使同学们了解继电器的逻辑控制系统，首 先有必要了解什么是继电器和它的工作原理，才能掌握 它在电梯各种电路中的作用。 • 电磁继电器是一种电子控制器件，它具有控制系统 （又称输入回路）和被控制系统（又称输出回路），通 常应用于自动控制电路中，它实际上是用较小的电流。 较低的电压去控制较大电流。较高的电压的一种“自动 开关”。故在电路中起着自动调节、安全保护、转换电 路等作用。 • 电磁继电器一般由电磁铁,衔铁,弹簧片，触点 等组 成的，其工作电路由低压控制电路和高压工作电路两部 分构成。电磁继电器还可以实现远距离控制和自动化控 制。只要在线圈两端加上一定的电压，线圈中就会流过 一定的电流，从而产生电磁效应，衔铁就会在电磁力吸 引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔
• 铁的动触点与静触点（常开触点）吸合。当线圈断电后， 电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回 原来的位置，使动触点与原来的静触点（常闭触点）释放。 这样吸合、释放，从而达到了在电路中的导通、切断的目 的。对于继电器的“常开、常闭”触点，可以这样来区分： 继电器线圈未通电时处于断开状态的静触点，称为“常开 触点”；处于接通状态的静触点称为“常闭触点”，原理 如图所示。
•
图3—5
触摸按钮原理图
• 没有人触摸时，电路振荡，三极管T1的管压降几乎为零，开关电路 不工作，继电器J处在释放状态。 • 当有人触摸时，人体和金属片形成一个电容并联在电感L上，使 LC振荡电路失谐停振，三极管T1集电极电压电平升高，驱动开关电 路T2及T3，继电器吸合，当手离开金属片A时，继电器释放。 • 该触摸按钮的灵敏度是3pF，可以工作在+60℃～－15℃，温度 +40℃，相对湿度为95％时，人体触摸时可以站在大地上，也可以站 在绝缘台上。 1 R • 根据公式： K C 调整电位器Rw可以调整触摸按钮的灵敏度。 • 公式中：R0＝Rw，是灵敏度调整电阻。 • C0是人体与金属片形成的电容。 • • 第二节 选层器 • • 选层器是继电器逻辑控制系统中 • 的核心部件。对电梯运行的安全性与 • 可靠性影响很大。 • 选层器的种类很多，有机械式模 • 拟选层器，格雷码井道式选层器以及 • 电子选层器等。
•
如图3—11d所示，当有外界磁场3作用时，且外界强磁场的极性 与小磁铁1是同极性时，如图所示磁力线Φ 1与Φ 2同向，大大加强了 小磁铁对干簧管的作用力，使接点闭合。当磁场3移开时由小磁铁1与 2维持原始状态，即保持触点闭合。 • 如图3—11c所示，当外界磁场3作用时，且外界强磁场的极性与 小磁铁1是反极性时，如图所示磁力线Φ 1与Φ 2反向，削弱了磁铁对 干簧管的作用力，使干簧管的接点断开。

• •
•
图3—4 井道选层器外呼组合电路 JSY——向上运行方向继电器，电梯停止时释放。 JXY——向下运行方向继电器，电梯停止时释放。 JTZ——运行继电器，电梯停止运行时释放。
• • •
三、电子高频振荡式触摸按钮指令元件
电梯的轿内选层指令信号，厅外向上与向下的呼叫指令信号，都 是乘客通过按钮开关发送的。因此对按钮使用可靠性，寿命要求较高。 乘客乘电梯本身就是一种享受，按钮的新颖性及外观造型等各方面都 提出较高的要求。尤其饭店、宾馆、娱乐场所更是如此。该触摸按钮 是电梯豪华象征。 • 高频振荡触摸开关的工作原理： • 为了产生稳定的高频振荡，提高触摸按钮的灵敏度，按三点电容 式谐振电路，即克拉泼振荡电路。电感L与电容C组成串联电压谐振电 路，电容C1与C2组成分压器；C1的交流电压正反馈到LC振荡电中，使 振荡稳定。振荡频率为4．46MHz。如图3—5所示。
• • • • •
第一节
呼叫指令的记忆与解除
一、轿厢内呼叫指令电路 当乘客进入轿厢后，首先按欲往的层楼按钮，如果按了5层的按钮， 则该层信号灯燃亮，表示去5层的指令已登记并记忆。当电梯运行到5 层时，电梯已停止运行，该信号被解除，信号灯熄灭，表示5层内选指 令被释放，称为消号。 满足上述要求的方法很多，现介绍如下两种。 1．普通的轿内指令电路 例如电梯停在1楼，如图3—1所示，乘客进入轿厢欲往5层，并按 了5层指令按钮5AC，由于5XC是常闭接点，则继电器5JAC得电吸合，并 通过5JAC的常开接点自锁。信号灯5EC燃亮。 当电梯到达欲往层站后，由选层器控制的滑动触点碰开其常闭接 点5XC，继电器5JAC失电释放。信号灯熄灭，称为消号。
•
图3—2
选层电路
• • • • • • •
电路中，电源电压UD必须大于继电器的额定工作电压UJ。 电阻计算： U U 阻值：R I (欧姆) 式中：IJ——继电器JC的工作电流。 U W ( ) R 功率： (瓦) R 以上两种电路都可以用作轿厢内选层指令电路，也可以用作大厅
D J J
D 2
• •
图3—8 双稳态开关动作图表
• •
2．编码器线路 在图3—9中，GK1，GK2，GK3，GK4是编码用双稳态开关。1J，2J， 3J，4J是编码继电器。双稳态开关动作由布置在井道中的磁珠控制， 见图3—8双稳态开关动作图表。
• • •
图3—9 继电器编码电路
3．继电器译码原理GK 因为双稳态开关GK1～GK4是按照图3—8的磁珠布置动作，所以继 电器1J～4J也是按格雷码动作。在继电器图3—10中常闭触点代表图 3—8格雷码的“0”，常开代表“1”。
•
图3—10中1JZ代表1层的位置信号；2JZ代表2层的位置信号。以 此类推。此电路可以直接与继电器电路接口。
•
图3—10
继电器译码电路
•
继电器译码电路中二极管的作用是消除寄生电路。线路中1JZ， 2JZ„„16JZ，是楼层位置信号继电器。
• •
三、双稳态开关的工作原理 双稳态磁开关主要由于簧管、小磁铁及磁屏蔽组成，如图3—11a 所示。 • 如图3—11b所示，在没有外界磁场作用时，如果其触点是常开的 状态，两个小磁铁的磁场Φ 1很弱不能使其闭合，仅能维持原始状态。
0 0
• • • • • • • • • • • • • • •
一、机械式模拟选层器 图3—6所示是经常采用的立式选层器示 意图。选层的驱动是通过固定在轿厢上的穿 孔钢带3及随着轿厢升降转动的钢带轮4，通 过链条6的驱动，使选层器的滑动拖板8上下 移动。 选层器立架上有与楼层相对应的固定触 点架板 7，架板数就是楼层数，架板之间的 间距就是楼层之间的高度。本质上选层器的 标高等于楼层提升高度乘以压缩比。选层器 的压缩比有1:40和1:60两种，压缩比越小， 图3—6 选层器传动图 控制精度越高。 1—钢丝绳；2—电梯轿厢； 该选层器功能是：精确的反应楼层位置，3—钢带；4—钢带轮；5—链轮； 产生位置信号、楼层指示、向上与向下、单 6—链条；7—托板；8—层楼静触点 层运行与多层运行的换速、门区信号、消号、保号、定向、顺向截车 及反向截车等。
