集成电路布图设计申请应提供材料YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】集成电路布图设计申请应提供材料申请人委托我公司向国家知识产权局申请布图设计登记和办理其他手续的，应当提交签章的委托书及下述材料。

1、申请表中需委托人提供的事项：（一）申请人的姓名或者名称、地址或者居住地；（二）申请人的国籍；（三）布图设计的名称；（四）布图设计创作者的姓名或者名称；（五）布图设计的创作完成日期；（六）该布图设计所用于的集成电路的分类；（七）布图设计有条例第十七条所述商业利用行为的，该行为的发生日；（八）布图设计登记申请有保密信息的，含有该保密信息的图层的复制件或者图样页码编号及总页数；（九）附加文件及样品清单；2、提供布图设计的复制件或者图样布图设计的复制件或者图样应当符合下列要求：（一）复制件或者图样的纸件应当至少放大到用该布图设计生产的集成电路的20倍以上；申请人可以同时提供该复制件或者图样的电子版本；提交电子版本的复制件或者图样的，应当包含该布图设计的全部信息，并注明文件的数据格式；（二）复制件或者图样有多张纸件的，应当顺序编号并附具目录；（三）复制件或者图样的纸件应当使用A4纸格式；如果大于A4纸的，应当折叠成A4纸格式；（四）复制件或者图样可以附具简单的文字说明，说明该集成电路布图设计的结构、技术、功能和其他需要说明的事项。

3、涉及保密信息的申请布图设计在申请日之前没有投入商业利用的，该布图设计登记申请可以有保密信息，其比例最多不得超过该集成电路布图设计总面积的50%。

含有保密信息的图层的复制件或者图样页码编号及总页数应当与布图设计登记申请表中所填写的一致。

布图设计登记申请有保密信息的，含有该保密信息的图层的复制件或者图样纸件应当置于在另一个保密文档袋中提交。

除侵权诉讼或者行政处理程序需要外，任何人不得查阅或者复制该保密信息。

4、集成电路样品布图设计在申请日之前已投入商业利用的，申请登记时应当提交4件含有该布图设计的集成电路样品，并应当符合下列要求：（一）所提交的4件集成电路样品应当置于能保证其不受损坏的专用器具中，并附具填写好的国家知识产权局统一编制的表格；（二）器具表面应当写明申请人的姓名、申请号和集成电路名称；（三）器具中的集成电路样品应当采用适当的方式固定，不得有损坏，并能够在干燥器中至少存放十年。

集成电路布图设计
集成电路布图设计是指将电子元器件的电路连接和布局图进行设计，以实现特定电路功能的一种工作过程。

集成电路布图设计是电子器件集成化发展的重要环节之一，也是芯片设计中非常关键的一步。

通过布图设计，可以实现电子元器件间的电路连接和布局，确保电路的正常工作和性能稳定。

集成电路布图设计主要包括以下内容：
1. 元器件选择：根据电路设计的要求和功能需求，选择合适的元器件，如晶体管、电容器、电阻器等。

选取合适的元器件对电路的性能和功能具有关键作用。

2.电路连接：根据电路设计图，将各个电子元器件进行正确的
连接，确保信号的传输和处理正确无误。

电路连接需要考虑信号的传输速度、传输距离、信号干扰等因素。

3. 电路布局：合理布局电子元器件的位置和相互之间的间距，以确保电路的正常工作和稳定性。

电路布局需要考虑电子元器件的散热、信号传输等因素。

4. 电源供电：为电路提供稳定的电源供电。

电源供电需要考虑电压稳定性、电流容量等因素，以确保电路的正常工作和性能稳定。

5. 信号线和功耗线规划：合理规划信号线的走向和布局，减少信号干扰和功耗。

信号线和功耗线规划需要考虑电路的信号传
输速度、功耗等因素。

6. 确保设计的准确性和可靠性：通过电脑辅助设计软件进行电路布图设计，可以快速设计和修改电路布图，提高设计的准确性和可靠性。

集成电路布图设计是芯片设计过程中非常重要的一步，能够使芯片的性能和功能得到有效的实现和提升。

随着科技的不断发展和进步，集成电路布图设计将更加智能化和自动化，提高芯片的设计效率和性能。

2023集成电路布图设计•集成电路布图设计概述•集成电路布图设计的制作流程•集成电路布图设计的实际应用•集成电路布图设计的前沿技术与发展趋势目•集成电路布图设计的挑战与解决方案•集成电路布图设计的案例分析录01集成电路布图设计概述集成电路布图设计，也称为集成电路设计，是指通过计算机辅助设计软件，将电路设计在半导体芯片上的一种方法。

定义集成电路布图设计具有高集成度、高可靠性、高性价比、低功耗等特点，是现代电子信息产业的基础。

特点定义与特点1集成电路布图设计的基本要素23根据功能需求，进行电路逻辑设计，确定各个元件之间的连接关系。

电路设计将电路设计转化为实际芯片版图，需要考虑芯片制造工艺和制程参数。

版图设计通过物理验证工具，对版图进行功能和性能验证，确保版图满足设计要求。

物理验证03促进产业发展集成电路布图设计的发展，促进了半导体产业的发展和壮大，推动了电子信息产业的进步。

集成电路布图设计的意义与作用01提高性能通过集成电路布图设计，可以将多个电子元件集成在一块芯片上，提高电路性能和可靠性。

02降低成本通过集成电路布图设计，可以减少电子设备的体积和成本，提高生产效率。

02集成电路布图设计的制作流程明确所设计集成电路的功能、性能和规格等要求，确定设计计划和方案。

明确设计目标选择合适的集成电路设计软件和工具，配置好所需的硬件和软件环境。

准备工具和环境熟悉所设计集成电路的相关规范、标准和工艺要求。

了解设计规范制作前的准备根据设计目标，选择合适的设计方案，包括芯片结构、功能模块、接口和信号等设计。

电路设计与仿真确定设计方案使用电路设计软件绘制集成电路的电路图。

电路图绘制利用电路仿真工具对所设计的电路进行模拟和调试，验证其功能和性能是否符合设计目标。

电路仿真与调试版图绘制使用布图设计软件，将电路图转化为集成电路版图。

选择工艺制程根据设计方案，选择合适的集成电路制造工艺制程。

版图验证与优化通过版图验证工具对版图进行检验、优化和修复错误。

集成电路布图设计审查与执法指南集成电路布图设计审查与执法指南（征求意见稿）2018年11月第一部分登记审查根据《集成电路布图设计保护条例》（以下简称《条例》）第十四条和《集成电路布图设计保护条例实施细则》（以下简称《细则》）第二条的规定，国家知识产权局负责对集成电路布图设计（以下简称布图设计）专有权申请进行审查，并负责布图设计专有权的相关管理工作。

第1节审查原则登记审查程序中，应当遵循以下审查原则。

1.1 保密原则国家知识产权局在布图设计申请的审查程序中，根据有关保密规定，对于尚未公告的布图设计申请文件和与布图设计申请有关的其他内容，以及其他不适宜公开的信息负有保密责任。

1.2书面审查原则国家知识产权局应当以申请人提交的书面文件为基础进行审查，审查意见（包括补正通知）和审查结果应当以书面形式通知申请人。

登记审查程序中，原则上不进行会晤。

1.3听证原则国家知识产权局在作出驳回决定之前，应当将驳回所依据的事实、理由和证据通知申请人，至少给申请人一次陈述意见和/或修改申请文件的机会。

国家知识产权局作出驳回决定时，驳回决定所依据的事实、理由和证据，应当是已经通知过申请人的，不得包含新的事实、理由和/或证据。

1.4程序节约原则在符合规定的情况下，国家知识产权局应当尽可能提高审查效率，缩短审查过程。

对于存在可以通过补正克服的缺陷的申请，国家知识产权局应当进行全面审查，并尽可能在一次补正通知书中指出全部缺陷。

对于存在不可能通过补正克服的实质性缺陷的申请，国家知识产权局可以不对申请文件和其他文件的形式缺陷进行审查，在审查意见通知书中可以仅指出实质性缺陷。

除遵循以上原则外，国家知识产权局在作出不予受理、视为未提出、视为撤回、驳回等处分决定的同时，应当告知申请人救济程序。

第2节受理程序2.1 受理部门国家知识产权局专利局初审及流程管理部具体承担布图设计登记审查及相关事务处理的工作。

2.2 受理方式布图设计的申请文件可以通过面交、邮寄、快递等方式向国家知识产权局提交纸件申请文件，也可以登录“集成电路布图设计电子申请平台”通过电子方式提交。

集成电路布图设计的登记和法律保护所谓的知识产权是智力成果的创造者对其创造成果所享有的专有权。

一般分为两个领域:版权及与版权相关的权利和工业产权。

知识产权保护的对象除了常见的商标、专利等,还包括集成电路布图设计。

知识产权日益受到重视,她是国际图政治、经济、科技、文化交往中一个普遍受关注的问题。

特别是中国加入WTO后,TRIPS(关贸总协定知识产权协议的达成使国际知识产权保护提高到新水平知识产权的特点有时图性、地域性和独占性。

布图设计是知识产权的组成部分,她的保护是知识产权保护的组成部分。

集成电路是指通过一系列特定的加工工艺,将晶体管、二极管等有源器件和电阻、电容等无源器件,按照一定的电路互连,“集成”在一块半导体单晶片上,并封装在一个外壳内,执行特定电路或系统功能。

集成电路的原料是硅石片,经过人的创新设计和一系列创新的工艺技术加工制造,将人类的智慧与创造固化在硅芯片上,便构成知识创新的载体,成为集成电路芯片。

随着集成电路技术的发展,整机、电路与元器件之图的明确界限被突破,器件问题、电路问题和整机系统问题已经结合在一起,体现在一小块硅片上,这就形成了固体物理、器件工艺与电子学三者交叉的新技术学科——微电子学。

集成电路产业和微电子科技构成信息社会经济发展的基石。

集成电路的优点是集信息处理,存储,传输于一个小小的芯片中、低成本,高效率, 大批量生产,可靠性高, 耗能少。

“布图设计”是指集成电路中多个元件,其中至少有一个是有源元件,和其部分或全部集成电路互连的三维配置,或者是指为集成电路的制造而准备的这样的三维配置。

布图设计具有专有权和著作权,有工业实用性,并且对技术水平有一定要求,而专利法保护的客体是具有新颖性、创造性和实用性的新的技术方案。

美国率先制定国内法对集成电路布图设计予以保护。

其他发达国家如日本、欧洲等纷纷于1985年和1986等争相效仿。

迄今为止,共有 50多个国家和地区制定了保护集成电路布图设计的国内法。

集成电路布图设计实施许可合同备案申请表
办理集成电路布图设计实施许可合同备案手续及填表说明
1、办理集成电路布图设计实施许可合同备案需提交的文件：
（1）集成电路布图设计实施许可合同备案申请表；
（2）集成电路布图设计实施许可合同；
（3）许可方、被许可方的身份证明（个人需提交居民身份证复印件,企业需提交加盖公章的营业执照复印件、统一社会信用代码证
复印件，事业单位需提交加盖公章的事业单位法人证书复印件、统一社会信用代码证复印件）；
（4）许可方、被许可方共同委托中介机构或经办人办理相关手续的委托书；
（5）经办人身份证复印件。

2、申请表一般由许可方签章；许可方或被许可方为外国人的，可由其委托的中介机构签章。

3、许可方为多人以及许可集成电路布图设计为多项的，当事人可自行制作申请表附页，将完整信息填入。

申请集成电路布图设计登记时应提交哪些⽂件
在我们所接触到的很多电⼦产品中，都有集成电路布图设计的影⼦，显然已经离不开布图设计。

在进⾏布图设计登记需要提交⼀定的材料。

那么，申请集成电路布图设计登记时应提交哪些⽂件?下⾯店铺⼩编整理了以下内容为您解答，希望对您有所帮助。

申请集成电路布图设计登记时应提交哪些⽂件
(1)布图设计登记申请表；
(2)布图设计的复制件或图样；
(3)布图设计已投⼊商业使⽤的，应提交含有该布图设计的集成电路样品；
(4)国家知识产权局规定的其他材料。

相关知识：集成电路布图设计专有权的取得
(⼀)集成电路布图设计权的主体
按照我国《集成电路布图设计保护条例》第3条的规定，中国⾃然⼈、法⼈或者其他组织创作的布图设计，依照本条例享有布图设计权；外国⼈创作的布图设计⾸先在中国境内投⼊商业利⽤的，依照本条例享有布图设计权；外国⼈创作的布图设计，其创作者所属国同中国签订有关布图设计保护协议或共同参加国际条约的，依照本条例享有布图设计权。

(⼆)客体条件
集成电路布图设计必须具备独创性。

布图设计应当是作者依靠⾃⼰的脑⼒劳动完成的，设计必须是突破常规的贵的设计或者即使设计者使⽤常规设计但通过不同的组合⽅式体现出独创性时，都可以获得法律保护。

(三)⽅式和程序
⽬前，世界各国主要采取三种取得⽅式：⾃然取得，登记取得，使⽤与登记取得，⼤多数国家采取登记取得制。

我国也采取登记制度。

如果您有其他问题，欢迎咨询店铺专业律师。

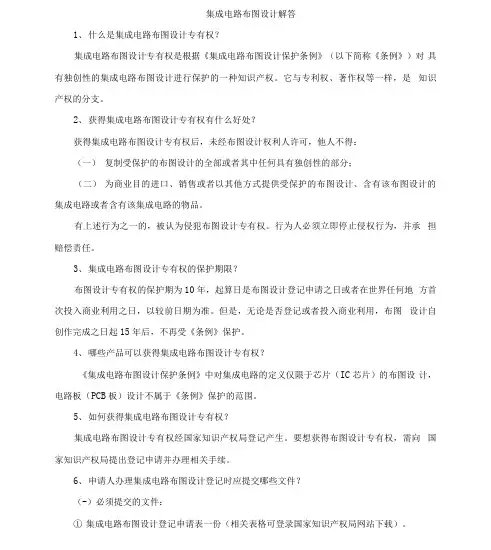

集成电路布图设计解答1、什么是集成电路布图设计专有权？集成电路布图设计专有权是根据《集成电路布图设计保护条例》（以下简称《条例》）对具有独创性的集成电路布图设计进行保护的一种知识产权。

它与专利权、著作权等一样，是知识产权的分支。

2、获得集成电路布图设计专有权有什么好处？获得集成电路布图设计专有权后，未经布图设计权利人许可，他人不得：（一）复制受保护的布图设计的全部或者其中任何具有独创性的部分；（二）为商业目的进口、销售或者以其他方式提供受保护的布图设计、含有该布图设计的集成电路或者含有该集成电路的物品。

有上述行为之一的，被认为侵犯布图设计专有权。

行为人必须立即停止侵权行为，并承担赔偿责任。

3、集成电路布图设计专有权的保护期限？布图设计专有权的保护期为10年，起算日是布图设计登记申请之日或者在世界任何地方首次投入商业利用之日，以较前日期为准。

但是，无论是否登记或者投入商业利用，布图设计自创作完成之日起15年后，不再受《条例》保护。

4、哪些产品可以获得集成电路布图设计专有权？《集成电路布图设计保护条例》中对集成电路的定义仅限于芯片（IC芯片）的布图设计，电路板（PCB板）设计不属于《条例》保护的范围。

5、如何获得集成电路布图设计专有权？集成电路布图设计专有权经国家知识产权局登记产生。

要想获得布图设计专有权，需向国家知识产权局提出登记申请并办理相关手续。

6、申请人办理集成电路布图设计登记时应提交哪些文件？（-）必须提交的文件：①集成电路布图设计登记申请表一份（相关表格可登录国家知识产权局网站下载）。

②图样一份。

③图样的目录一份。

（-）可能需要提交的文件：①布图设计在申请日之前已投入商业利用的，申请登记时应当提交4件样品。

②申请人委托代理机构的，还应提交集成电路布图设计登记代理委托书。

(三)此外，申请人还可以提交：①包含该布图设计图样电子件的光盘。

②布图设计的简要说明。

7、申请文件的形式要求(1)图样：包括该布图设计的总图和分层图，以适合A4纸的大小打印在A4纸上；每页纸打印一幅图；当图纸有多张时，应顺序编号。

设计图纸交底内容设计图纸交底是建筑项目中的重要环节，它确保了设计意图、技术要求、施工要点等关键信息能够准确无误地传递给施工单位，以保障工程按设计要求进行，达到预期的效果和质量。

以下是设计图纸交底的具体操作步骤。

1.准备阶段●组织人员：确定参与交底的各方人员，包括设计单位代表（设计师、项目负责人）、建设单位代表、监理单位代表、施工单位的项目经理、技术负责人、施工员、质量员等。

●资料准备：收集并整理好全套设计图纸、设计变更通知单、技术说明、施工规范、验收标准等相关文件。

●会议安排：确定交底会议的时间、地点，并提前通知所有参会人员。

2.交底会议●开场介绍：由建设单位或监理单位代表主持会议，介绍参会人员及会议目的。

●设计概述：设计单位代表首先进行设计概述，包括项目背景、设计理念、设计亮点、主要材料选择、特殊构造说明等。

●图纸展示与讲解：●逐张展示设计图纸，每张图纸的讲解应包含图纸编号、名称、比例尺、设计内容、尺寸标注、技术要求等。

●对设计中的关键点、难点、易错点进行特别强调，确保施工单位理解无误。

●对于涉及新技术、新材料、新工艺的图纸，需详细说明其特点、优势、施工方法及注意事项。

●技术答疑：施工单位提出在图纸审查过程中发现的问题和疑问，设计单位代表进行解答和澄清。

●施工要求：设计单位明确施工过程中的注意事项、质量控制要点、验收标准等。

3.记录与确认●会议纪要：指定专人记录交底会议的内容，包括会议时间、地点、参会人员、设计概述、图纸讲解要点、技术答疑情况等。

●签字确认：交底会议结束后，参会各方在会议纪要上签字确认，以示对交底内容的理解和认同。

●资料归档：将设计图纸、交底会议纪要等相关资料整理归档，供后续施工和验收参考。

4.后续跟进●施工指导：设计单位在施工过程中应提供必要的技术支持，解答施工单位在施工过程中遇到的技术难题。

●设计变更：如因实际需要需对设计进行变更，应严格按照设计变更流程进行，并及时通知施工单位。

集成电路布图设计登记申请需要提供哪些材料我国现在很多人都投入研究领域，这样一来也就有很多人取得了劳动成果，例如，集成电路布图设计，但这个申请需要哪些材料？以下就是我整理有关“集成电路布图设计登记申请需要哪些材料”的内容，希望对您有所帮助。

集成电路布图设计登记申请需要哪些材料1、申请表中需委托人的事项：(一)申请人的姓名或者名称、地址或者居住地；(二)申请人的国籍；(三)布图设计的名称；(四)布图设计创作者的姓名或者名称；(五)布图设计的创作完成日期；(六)该布图设计所用于的集成电路的分类；(七)布图设计有条例第十七条所述商业利用行为的，该行为的发生日；(八)布图设计登记申请有保密信息的，含有该保密信息的图层的复制件或者图样页码编号及总页数；(九)附加文件及样品清单；2、布图设计的复制件或者图样布图设计的复制件或者图样应当符合下列要求：(一)复制件或者图样的纸件应当至少放大到用该布图设计生产的集成电路的以上；申请人可以同时该复制件或者图样的电子版本；提交电子版本的复制件或者图样的，应当包含该布图设计的全部信息，并注明文件的数据格式；(二)复制件或者图样有多张纸件的，应当顺序编号并附具目录；(三)复制件或者图样的纸件应当使用A4纸格式；如果大于A4纸的，应当折叠成A4纸格式；(四)复制件或者图样可以附具简单的文字说明，说明该集成电路布图设计的结构、技术、功能和其他需要说明的事项。

3、涉及保密信息的申请布图设计在申请日之前没有投入商业利用的，该布图设计登记申请可以有保密信息，其比例最多不得超过该集成电路布图设计总面积的50%。

含有保密信息的图层的复制件或者图样页码编号及总页数应当与布图设计登记申请表中所填写的一致。

布图设计登记申请有保密信息的，含有该保密信息的图层的复制件或者图样纸件应当置于在另一个保密文档袋中提交。

除侵权诉讼或者行政处理程序需要外，任何人不得查阅或者复制该保密信息。

4、集成电路样品布图设计在申请日之前已投入商业利用的，申请登记时应当提交4件含有该布图设计的集成电路样品，并应当符合下列要求：(一)所提交的4件集成电路样品应当置于能保证其不受损坏的专用器具中，并附具填写好的国家知识产权局统一编制的表格；(二)器具表面应当写明申请人的姓名、申请号和集成电路名称；(三)器具中的集成电路样品应当采用适当的方式固定，不得有损坏，并能够在干燥器中。

申请集成电路布图设计保护须知（小编整理）第一篇：申请集成电路布图设计保护须知申请集成电路布图设计保护须知大中小依据《集成电路布图设计保护条例》（以下简称条例），在申请集成电路布图设计专有权登记过程中，我们应该注意如下事项。

什么样的布图设计具有独创性？要求保护的布图设计必须具有独创性，即该布图是创作者自己的智力劳动成果，并且在其创作时，该布图设计不是布图设计创作者和集成电路制造者中公认的常规设计。

受保护的由常规设计组成的布图设计，其组合作为整体同样应当具有独创性。

在这里，独创性评判的时间“创作时”为创作完成日；评判人为布图创作者和集成电路制造者；评判标准要视其是否是公认的常规设计。

特别应当指出的是布图设计仅保护根据网表设计出的布图，并不能延及思想、处理过程，操作方法或数字概念。

同时，不登记不予保护。

谁能享有布图设计专有权？中国的单位、个人或者其他组织创作的布图设计，依照条例享有布图设计专有权。

对于外国人，要区别对待：外国人创作的布图设计首先在中国境内投入商业利用的，依照条例享有布图设计专有权；未在中国首先投入利用的布图设计，必须在中国参加WTO之后，才能申请。

港、澳、台地区的申请，按国内申请处理，但法人必须委托涉外代理机构办理。

根据条例规定，布图设计自其在世界任何地方首次商业利用之日起2年内，仍可向国家知识产权局提出登记申请。

我国根据TRIPS协议，将这一专有权追溯到1999年10月1日。

国家知识产权局对布图设计的权利人采用推定原则，即认为凡是到国家知识产权局来申请的，都视其是有权利的人。

若出现问题，应通过司法程序解决。

申请人应提交哪些文件和样品？申请人应提交的文件和样品包括布图设计登记申请表；布图设计的复制件或图样；布图已投入商业使用的，应提交含有该布图的集成电路样品；国家知识产权局规定的其他材料。

出现哪些问题申请将失败？申请人未提交申请表，未提交复制件或图样，或者已投入商业利用未提交样品，或者与文件不一致；外国的申请在我国未参加WTO时提交；外国的申请以及港、澳、台的法人申请未按规定委托代理机构；首次商业利用日在申请日之前超过2年；创作日超过15年。

集成电路布图设计登记集成电路布图设计是指集成电路中至少有一个是有源元件的两个以上元件和部分或者全部互连线路的三维配置，或者为制造集成电路而准备的上述三维配置。

通俗地说，它就是确定用以制造集成电路的电子元件在一个传导材料中的几何图形排列和连接的布局设计。

申请集成电路布图设计登记所需材料：集成电路布图设计登记申请表。

集成电路布图设计登记申请表应当写明如下内容：a申请人的姓名或者名称、地址或者居住地；b申请人的国籍；c集成电路布图设计的名称；d集成电路布图设计创作者的姓名或者名称；e集成电路布图设计的创作完成日期；f该集成电路布图设计所用于的集成电路的分类；g申请人委托专利代理机构的，应当注明的有关事项；申请人未委托专利代理机构的，其联系人的姓名、地址、邮政编码及联系电话；h集成电路布图设计有条例第十七条所述商业利用行为的，该行为的发生日；i集成电路布图设计登记申请有保密信息的，含有该保密信息的图层的复制件或者图样页码编号及总页数；j申请人或者专利代理机构的签字或者盖章；k申请文件清单；l附加文件及样品清单；m其他需要注明的事项。

集成电路布图设计的专有权a.集成电路布图设计专有权的内容1、复制权实际上是重新制作含有该布图设计的集成电路。

2、商业利用权是指专有权人为商业目的而利用布图设计或含有布图设计的集成电路的权利。

但是布图设计权并不包括精神权利。

b.布图设计权的行使1、布图设计权的转让布图设计权的转让，就是权利人将其全部权利转让给受让人所有。

根据我国《集成电路布图设计保护条例》的规定，转让布图设计权的，当事人应当订立书面合同，并向国务院知识产权部门登记并公告。

2、布图设计权的许可当事人应当订立书面合同。
