建筑幕墙埋件课件

建筑幕墙预埋件知识图解建筑幕墙依据不同的面板材料分为玻璃幕墙、金属幕墙和石材幕墙三大类，无论哪类幕墙，其承载结构体系与建筑主体结构的连接，通常都是通过预埋件或后加锚固件来实现的。

幕墙除了承受自重荷载外，还要承受风力、地震等荷载的影响，因此预埋件与建筑主体结构的连接是否可靠耐久，直接关系到幕墙的结构安全与使用寿命。

一、埋设件的分类及构成埋设件按其形成时序分为预埋件和后置埋件，其中预埋件分为爪式埋件和槽型埋件。

1.1预埋件预埋件是预先安置(埋藏)在结构内的构件.即在结构浇注时留设在结构中的由钢板和锚固筋的构件。

1.1.1 普通爪式埋件锚筋,锚板通过焊接而成锚筋可制成直形,弯形,弯钩型。

1.1.2 埋板带预留槽式埋件此种埋件在普通爪式预埋件基础上增加了预留槽，连接起来非常方便，及时在埋件位置误差较大的情况下，也可像普通埋件一样焊接处理，灵活性较大。

1.1.3 爪形埋件(A～F为几种常见类型，如图所示)。

1.1.4 槽型埋件金属槽可由钢板折弯,铸件,锻件制成。

锚筋与金属槽可制成一体,或焊接而成。

这种形式的预埋件具有体积小施工方便的优点，目前已经国产化，且已形成系列。

施工中常用到槽型埋件长度为300mm，锚筋长度为100mm或60mm。

槽型埋件与平板预埋件的优缺点对比槽型埋件为幕墙施工中常用的一种形式，由于其与平板式预埋件相比有较多的优点，因此槽型预埋件在幕墙工程中的应用逐渐增多。

（一）槽型预埋件与平板预埋件比较的优点1、从生产加工角度比较槽型预埋件加工工艺简单，质量检验方便，一般加工一个槽型预埋件的功效是加工一个平板预埋件功效的3倍。

2、从经济性角度比较槽型预埋件价格便宜，节省工程造价。

一个槽式埋件的重量约为2公斤左右，外加两个T型螺栓，一套槽型埋件的价格大概为25元左右。

而一个平板埋件的重量大约为6公斤左右，价格约为60元左右，槽型埋件的价格约为平板埋件的一半以上。

3.从施工的难易角度比较槽型埋件体积小，施工非常方便。

第一节 MJ02幕墙后埋件计算1、计算说明埋件为后埋件，取最不利位置荷载进行计算，承受自重以及风荷载，最承受42.45KN 水平拉力，5.54KN 剪力和0.48KN*m 弯矩作用，计算模型及节点布置图如图2、后埋件锚栓承载力验算2.1、埋件受力情况及布置情况=-∑21iy My n F 42.5/4-0.48×1000×65/（2×265）=6.94KN>0 所以单根锚栓承受的拉力为=+∑21iy My n F 42.5/4+0.48×1000×65/（2×265）14.4KN 单根锚栓受剪承载力V=5.54/4=1.4KN锚栓锚固长度ef h =125mm ，锚栓直径D=16mm ，锚栓性能等级5.8锚栓极限抗拉强度标准值stk f =500Mpa ，混凝土立方体抗压强度标准值cuk f =30Mpa 锚栓布置情况如下：锚筋布置图2.2、锚栓群抗拉验算参照《混凝土结构后锚固技术规程》JGJ —2004，锚栓钢材受拉验算==N Rc stk s Rd Af N ,,/γ 3.14×16×16×500/4/1.4=71.8kN>14.4kN不会发生锚栓钢材受拉破坏N Rc ,γ—非结构构件锚栓钢材受拉破坏分项系数，对于幕墙后埋件取1.42.3、锚栓群抗剪验算参照《混凝土结构后锚固技术规程》，无杠杆臂的纯剪==v Rs stk s s Rd f A V ,,/5.0γ0.5×3.14×16×16×500/（4×1.25×1000）=40.2kN>1.4kN 锚栓钢材抗剪安全3、混凝土椎体受拉破坏验算N rc c Rk c Rd N N ,,,/γ=N ucr N ec N re N s N c N c c Rk N Rk A A N N ,,,,0,,0,,ψψψψ=式中：c Rk N , 混凝土椎体破坏时的受拉承载力标准值0,c Rk N 开裂混凝土单根锚栓受拉，理想混凝土椎体破坏时的受拉承载力标准值 0,N c A 间距、边距很大时，单根锚栓受拉，理想混凝土破坏椎体投影面面积 N c A , 单根锚栓或群锚受拉，混凝土实有破坏椎体投影面面积N s ,ψ 边距C 对受拉承载力的降低影响系数N re ,ψ 表层混凝土因密集配筋的剥离作用对受拉承载力的降低影响系数N ec ,ψ 荷载偏心对受拉承载力的降低影响系数N ucr ,ψ 未开裂混凝土对受拉承载力的提高系数=⨯=5.1,0,0.7ef k cu c Rk h f N 7.0×30×5.1125kN=53.6kN 式中：k cu f ,—混凝土立方体抗压强度标准值（Mpa ）单根锚栓受拉，混凝土理想化破坏椎体面面积按下列公式计算：===22,0,)3(efN cr N c h s A 125×125=140625（2mm ） 式中N cr s ,混凝土椎体破坏情况下，无间距效应和边缘效应，确保每根锚栓受拉承载力标准值的临界间距。

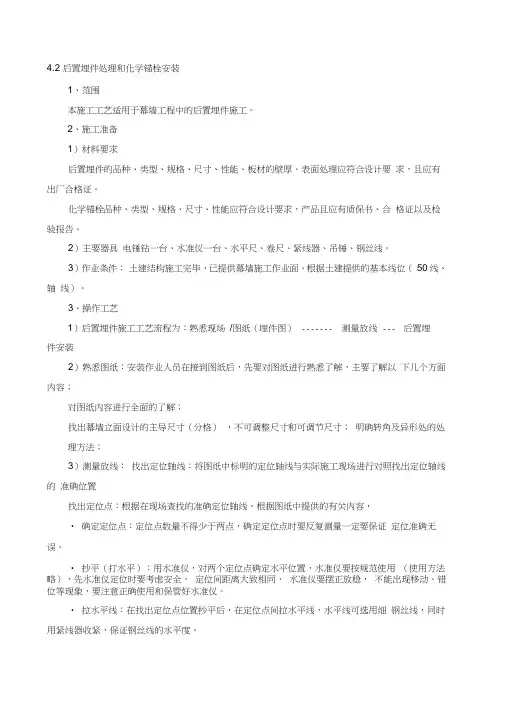

4.2 后置埋件处理和化学锚栓安装1、范围本施工工艺适用于幕墙工程中的后置埋件施工。

2、施工准备1）材料要求后置埋件的品种、类型、规格、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。

化学锚栓品种、类型、规格、尺寸、性能应符合设计要求，产品且应有质保书、合格证以及检验报告。

2）主要器具电锤钻一台、水准仪一台、水平尺、卷尺、紧线器、吊锤、钢丝线。

3）作业条件：土建结构施工完毕，已提供幕墙施工作业面。

根据土建提供的基本线位（50 线、轴线）。

3、操作工艺1）后置埋件施工工艺流程为：熟悉现场/图纸（埋件图）------- 测量放线--- 后置埋件安装2）熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容；对图纸内容进行全面的了解；找出幕墙立面设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；明确转角及异形处的处理方法；3）测量放线：找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，• 确定定位点：定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。

• 抄平（打水平）：用水准仪，对两个定位点确定水平位置，水准仪要按规范使用（使用方法略），先水准仪定位时要考虑安全，定位间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注意正确使用和保管好水准仪。

• 拉水平线：在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。

• 测量误差：在水平线拉好后，对所在工作面进行测量，主要进行水平方向的测量，同时检查各轴线（定位轴线）间的误差。

通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围内的，可消化误差，超过误差范围应与土建方或甲方协商解决。

• 调整误差：对在规范允许范围内的误差进行调整时，要求每一定位轴线间的误差，在本定位轴线间消化，误差在每个分格间分摊小于2mm如超过此范围，请书面通知设计室进行设计调整。
