连续多普勒和脉冲多普勒的区别之欧阳家百创编

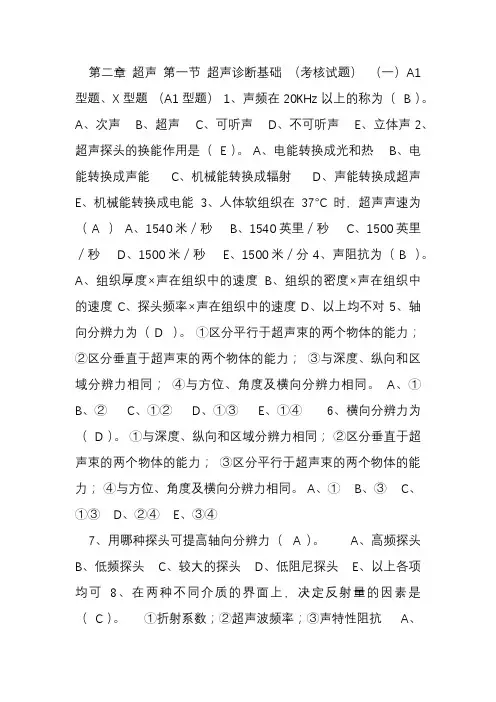

第二章超声第一节超声诊断基础（考核试题）（一）A1型题、X型题（A1型题） 1、声频在20KHz以上的称为（ B ）。

A、次声 B、超声 C、可听声 D、不可听声 E、立体声 2、超声探头的换能作用是（ E ）。

A、电能转换成光和热 B、电能转换成声能 C、机械能转换成辐射 D、声能转换成超声 E、机械能转换成电能 3、人体软组织在37°C时，超声声速为（ A ）A、1540米／秒 B、1540英里／秒 C、1500英里／秒 D、1500米／秒 E、1500米／分 4、声阻抗为（ B ）。

A、组织厚度×声在组织中的速度 B、组织的密度×声在组织中的速度 C、探头频率×声在组织中的速度D、以上均不对5、轴向分辨力为（D ）。

①区分平行于超声束的两个物体的能力；②区分垂直于超声束的两个物体的能力；③与深度、纵向和区域分辨力相同；④与方位、角度及横向分辨力相同。

A、① B、②C、①②D、①③E、①④ 6、横向分辨力为（ D ）。

①与深度、纵向和区域分辨力相同；②区分垂直于超声束的两个物体的能力；③区分平行于超声束的两个物体的能力；④与方位、角度及横向分辨力相同。

A、① B、③ C、①③ D、②④ E、③④7、用哪种探头可提高轴向分辨力（ A ）。

A、高频探头 B、低频探头 C、较大的探头 D、低阻尼探头 E、以上各项均可8、在两种不同介质的界面上，决定反射量的因素是（ C ）。

①折射系数；②超声波频率；③声特性阻抗A、① B、② C、③ D、①② E、②③ 9、频率增高时（A ）。

A、分辨率增大 B、声束 C、穿透力增大 D、分辨率减少 E、声束宽不变 10、压电效应是（ C ）。

A、组织的密度 B、高电压加在晶体表面产生机械形变并由此产生超声 C、压电晶体受压后在其表面产生电荷D、高压电引起在晶体上的阻尼效应 E、声在组织中的速度 11、镜面反射（ A ）。

简述超声多普勒的原理和应用超声多普勒技术是一种基于声波的多普勒效应来进行医学成像的技术。

其基本原理是利用声波的频率变化来探测和测量血液流速和其他流体速度。

下面是多普勒超声的原理和应用的具体说明。

原理1. 多普勒效应：当波源或接收器相对于介质运动时，会引起波的频率变化，这种现象称为多普勒效应。

在医学超声中，当超声波遇到移动的红细胞时，反射回来的波的频率会发生变化，这种变化与红细胞移动的速度成正比。

2. 频谱多普勒和彩色多普勒：通过分析反射波的频率变化，可以得到血流速度的信息。

频谱多普勒通过显示频率变化的频谱图来提供这些信息，而彩色多普勒则通过不同的颜色来表示血流的方向和速度。

3. 脉冲波多普勒和连续波多普勒：脉冲波多普勒（PW）通过发射短时脉冲来工作，适合于检测高速血流。

连续波多普勒（CW）则通过连续发射声波来工作，适合于检测低速度血流。

4. 高脉冲重复频率多普勒（HPRF）：结合了脉冲波和连续波的优点，可以测量更大范围的速度。

应用1. 心脏检查：多普勒超声是评估心脏功能和心脏疾病的重要工具。

它可以提供心脏瓣膜的血流速度、心室充盈速度和血流量等信息。

2. 血管检查：用于评估血管狭窄、血栓、动脉瘤和其他血管异常。

3. 产科：评估胎儿血流和胎盘功能，对孕期监测尤为重要。

4. 外科手术：在手术中实时监测血流情况，帮助医生做出更精确的决策。

5. 流量计：在水利工程和环境监测中，多普勒超声波流量计用于精确测量水流速度和流量。

6. 其他：包括肌肉、甲状腺、乳腺等器官的血流情况评估。

多普勒超声成像系统由发射、接收处理和监测三大部分组成，广泛使用计算机处理系统和实时成像系统，提高了测量精度，并能显示多种参数。

这项技术以其无创、安全、有效的特点，在临床医学和其他领域中得到了广泛应用。

多普勒超声多普勒超声心动图是利用多普勒效应原理，来探测心血管系统内血流的方向、速度、性质、途径和时间等血流动力学信息。

多普勒超声心动图分为彩色多普勒血流显像技术（CDFI）和频谱多普勒技术两大类，后者又包括脉冲多普勒（PW）和连续多普勒（CW）。

(一)多普勒超声基本原理多普勒原理由奥地利物理学家Doppler于1842年首次提出。

声学多普勒效应指声源与接收器相互接近时声频增加，而两者相互远离时声频减小。

当声速、发射频率和声束血流夹角相对不变时，超声频移与血流速度成正比。

实际工作中，声束与血流之间可能存在一定角度，影响计算结果，为了减少误差，应尽量使声束与血流平行，并可使用仪器的角度校正功能。

（二）多普勒超声检查方法一般在二维切面超声心动图的基础上进行彩色多普勒血流显像和频谱多普勒测量。

彩色多普勒血流显像通常以红色代表朝向探头方向的血流，蓝色代表背离探头方向的血流，色彩越鲜亮代表血流速度越快。

临床上主要用于观察正常心腔内血流，检出各种异常血流的起源、走行方向和性质。

脉冲多普勒定位准确，但最大探测速度较小。

临床上主要用于探测静脉、房室瓣和半月瓣口血流频谱。

连续多普勒能测定高速血流，但采集声束方向上的所有频移信号，无法准确定位。

临床上用于测定心内瓣膜狭窄或反流以及心内分流的速度和压差。

（三）正常多普勒超声心动图1.腔静脉（图1-1-3-1）图1-1-3－1下腔静脉血流A: 下腔静脉和肝静脉彩色多普勒血流；B: 下腔静脉多普勒频谱下腔静脉检查多采用剑下四腔切面、剑下双房上下腔静脉切面，上腔静脉探查多采用胸骨上窝主动脉弓短轴切面、剑下四腔切面及心尖四腔切面。

胸骨上窝主动脉弓短轴切面上腔静脉内血流方向背离探头，显示为蓝色血流束；剑下四腔切面上腔静脉内血流朝向探头，故显示为红色血流束进入右房。

剑下四腔及右肋缘下纵行扫查下腔静脉内血流均背离探头，故彩色多普勒显示蓝色血流束注入右房。

下腔静脉为典型三相静脉血流频谱，由负向的S峰、D峰及一较小的正向波a峰组成。

连续波和长脉冲连续波和长脉冲是在雷达信号处理中常用的两种信号形式。

它们都可以用于雷达探测和成像，但是在不同的应用场合下有着不同的优缺点。

一、连续波连续波（Continuous Wave，简称CW）是指频率不变、振幅恒定的一种周期性信号。

在雷达中，连续波通常由一个高频振荡器产生，并通过功率放大器放大后发射出去。

由于其频率稳定、带宽窄等特点，CW信号可以提供很高的测量精度和探测距离。

1.1 连续波的特点（1）频率稳定：CW信号的频率非常稳定，因为它是由一个振荡器产生的。

这使得CW信号可以提供很高的测量精度和探测距离。

（2）带宽窄：CW信号只有一个频率分量，因此其带宽非常窄。

这使得CW雷达可以具有很高的分辨能力。

（3）功率持续：由于CW信号是连续发射的，因此其功率也是持续不断地输出。

这使得CW雷达可以具有很高的探测灵敏度。

1.2 连续波的应用（1）测距：由于CW信号的频率稳定性和带宽窄，可以通过测量回波信号的相位差来确定目标距离。

（2）速度测量：通过测量回波信号的多普勒频移来确定目标速度。

（3）成像：CW雷达可以通过合成孔径雷达（SAR）技术进行成像，从而获得高分辨率的图像。

二、长脉冲长脉冲（Long Pulse，简称LP）是指脉冲宽度较宽、重复周期较长的一种周期性信号。

在雷达中，长脉冲通常由一个脉冲发生器产生，并通过功率放大器放大后发射出去。

由于其能够提供很高的峰值功率和较强的抗干扰能力，因此在某些应用场合下比连续波更为适用。

2.1 长脉冲的特点（1）峰值功率高：由于长脉冲具有很宽的脉冲宽度，因此其峰值功率也非常高。

这使得长脉冲雷达可以具有很远的探测距离。

（2）抗干扰能力强：由于长脉冲具有很宽的带宽，因此其抗干扰能力也比较强。

这使得长脉冲雷达可以在复杂的电磁环境中工作。

（3）分辨率低：由于长脉冲具有很宽的脉冲宽度，因此其分辨率也比较低。

这使得长脉冲雷达不能提供很高的目标分辨率。

2.2 长脉冲的应用（1）探测距离远：由于长脉冲具有很高的峰值功率，因此可以提供更远的探测距离。

CDFI上岗证考试《第七章彩色多普勒技术》试题及答案1、探头选择不当引起多普勒血流信号过低(伪像)，以下哪项不对？( d )A、显示乳腺癌或甲状腺肿物内彩色血流信号并测速，选择7.5MHz的线阵探头。

B、显示人肝内门静脉彩色血流信号，可采用3-3.5MHz凸阵探头。

C、显示心脏高速血流信号，选用2.5-3.5MHz探头。

D、显示大血管高速血流信号，选用7.5MHz线阵探头。

E、显示颈总动脉血流信号，选用7.5MHz线阵探头。

2、角度依赖性血流信号减少伪像是指由于CDFI的显示有明显的角度依赖性(cosθ900=0)。

因此在显示诸如主动脉血流时，应尽可能使探头声束与血流方向怎样，或使θ＜多少，否则易产生少血流或无血流信号的假象？( a ) A、平行或＜60º B、平行或＜90º C、垂直或＜60ºD、垂直或＜90ºE、与角度无关3、彩色多普勒能量图是以超声多普勒反射回声的( c )进行成像的？A、频率B、频移C、振幅D、波长E、速度4、以下关于滤波器的论述，哪些是正确的？( a )A、低通滤波器可以显示低速血流B、低通滤波器可以显示高速血流C、高通滤波器可以显示低速血流D、高通滤波器既可以显示低速血流，又可以显示高速血流E、低通滤波器既可以显示低速血流，又可以显示高速血流5、用低速范围的速度标尺检查高速血流会造成( a )。

A、彩色血流色彩混叠B、多普勒频谱速度偏低C、多普勒频谱速度偏高D、彩色血流信号减少E、无法显示多普勒频谱6、多普勒提取彩色血流信号的取样容积(即采样线密度)过大，会导致( e )。

A、彩色血流的敏感性增加B、彩色噪声增加C、彩色外溢D、彩色显像的实时性降低E、以上都正确7、以下关于彩色信号闪烁的论述哪个是正确的？( a )A、选择较高速度标尺可以减少彩色血流的闪烁B、选择较高速度标尺可以增加彩色血流的闪烁C、选择较低速度标尺可以减少彩色血流的闪烁D、选择高速度标尺则对彩色血流的闪烁无影响E、选择低速度标尺则对彩色血流的闪烁无影响8、彩色信号闪烁干扰来源于( b )。

脉冲激光与连续激光的区别连续激光顾名思义 激光输出时间上时连续的 脉冲激光的输出是不连续的商用的最短能到几飞秒的量级吧 所以脉冲激光常用于测量超快的物理过程。

但是连续激光也有好处 经过稳频 可以得到很窄的线宽 能用于激光测距精细光谱。

两者峰值功率差很多 连续激光中比较好的半导体激光器能做到百W量级而脉冲激光现在飞秒的能做到TW的量级 脉宽越短 热作用效应越少 精细加工中都是用脉冲激光较多。

峰值功率=单脉冲能量/脉冲宽度 平均功率=单脉冲能量*重复频率激光的脉宽是对脉冲激光器或准连续的激光器而言的 简单说可以理解为每次发射的一个激光脉冲的作用时间或一个激光脉冲的持续时间。

重复频率是每秒中激光器发射的脉冲数 如10Hz就是指一秒钟发射10个激光脉冲。

但是每个激光脉冲的脉宽就因不同激光器而不同 是纳秒级的还是微妙级的还是毫秒级的。

就像上面朋友说的 有如下关系 峰值功率=单脉冲能量/脉冲宽度 平均功率=单脉冲能量*重复频率。

激光线宽是表征激光单色性的 线宽越窄 激光单色性越好什么是连续激光和脉冲激光,区别在哪？发表日期：2016-06-21 文章编辑：廖浏览次数: 503激光（英语：Light Amplification by Stimulated Emission of Radiation，缩写为LASER，或laser），港澳地区称“激光”、“雷射”，台湾地区称“雷射”、“镭射，是指通过受激辐射而产生，放大的光，即受激辐射的光放大。

特点是单色性极好，发散度极小，亮度（功率）可以达到很高。

产生激光需要“激发来源”，“增益介质”，“共振结构”这三个要素。

脉冲就是隔一段相同的时间发出的波（电波/光波等等）等机械形式。

激光脉冲指的是脉冲工作方式的激光器发出的一个光脉冲，简单的说，好比手电筒的工作一样，一直合上按钮就是连续工作，合上开关立刻又关掉就是发出了一个“光脉冲”。

用脉冲方式工作有它的必要性，比如发送信号、减少热的产生等。

多普勒效应测量血流速度的原理多普勒效应是一种测量血流速度的常用技术，可以帮助医生准确地评估血管病变和心血管疾病的程度。

该技术利用超声波原理，通过测量血液的回声信号来推导血液流速。

多普勒效应原理的核心是多普勒频移。

血液流动时，血液中的红细胞会反射回超声波信号，这些信号会受到红细胞的运动速度的影响，使得超声波的频率发生变化。

这种频率变化被称为多普勒频移，它可以用来确定血液流速。

当医生使用多普勒技术时，他们使用超声波探头将一束超声波发射到体内，该超声波会穿过皮肤和其他组织，并与血液接触。

当超声波反射回来时，它会由探头接收，并转换为电信号。

这些反射信号中包含了血液流速所需要的信息。

多普勒技术有两种不同的模式：连续波多普勒和脉冲式多普勒。

连续波多普勒通常用于大动脉如主动脉和颈动脉的测量，而脉冲式多普勒则用于小动脉如心脏和深部的血管。

在连续波多普勒中，探头会不断发射超声波，而不是单次短暂发射。

因此，医生可以尽可能快地获得反射信号，在短时间内测量出大量的数据点。

然而，这种方法有一个缺点，即无法确定信号来自哪里。

因此，连续波多普勒只能测量到速度的大小，而不能测量速度的方向。

与之不同的是，在脉冲式多普勒中，探头只发射一次短暂超声波脉冲，然后等待反射信号返回。

该方法可以确定信号的来源，进而确定速度的方向和大小。

在多普勒技术中还有另外一个重要的概念：多普勒角度。

多普勒角度是指血流和探头之间的角度。

如果血流和探头之间的角度是0度，那么多普勒频移的大小就等于血流速度的大小。

但是，如果血流和探头之间的角度不为0度，那么多普勒频移的大小会被分解成垂直于探头的分量和平行于探头的分量。

因此，当医生使用多普勒技术时，他们需要尽可能地使多普勒角度接近于0度，以保证测量结果的准确性。

总之，多普勒技术是一种简单、非侵入性的技术，能够快速地测量血流速度和方向。

它已成为了很多心血管疾病诊断和治疗的标准技术，并在临床和实验室中广泛应用。

频谱多普勒和脉冲多普勒
频谱多普勒（Spectral Doppler）和脉冲多普勒（Pulsed Doppler）是医学超声中常用的两种多普勒技术，用于测量血流速度。

频谱多普勒通过连续波超声，将接收到的回波信号进行频谱分析，得到不同速度下的血流频谱图。

这种技术适用于测量较大范围内的血流速度，并可提供血流速度谱线的持续显示。

频谱多普勒广泛应用于心脏、动脉、静脉等血管的血流速度测量，可用于评估血液循环状况和诊断血管疾病。

脉冲多普勒则是利用脉冲超声，发送一个短时间的脉冲信号，然后测量回波信号的频移，以计算血流速度。

脉冲多普勒对于测量特定位置或深度的血流速度非常有用，可以更精确地定位和测量目标区域的血流速度。

因此，脉冲多普勒常用于心脏瓣膜的功能评估、血管狭窄程度的定量评估等。

综上所述，频谱多普勒适用于大范围血流速度测量和持续显示，而脉冲多普勒则适用于精确测量特定位置或深度的血流速度。

两种多普勒技术在医学超声中都有各自的应用领域，并常常结合使用以获取更全面的血流信息。

脉冲多普勒、连续多普勒工作原理、特
点、应用
脉冲多普勒和连续多普勒的工作原理、特点和应用如下：
1. 脉冲多普勒雷达：
工作原理：发射脉冲信号，对目标进行照射并接收回波信号，通过测量回波信号与发射信号的时间差，计算出目标的距离和速度信息。

特点：测速精度高，抗干扰能力强，能同时跟踪多个目标。

应用：主要用于气象预报、军事侦察、交通管制等领域。

2. 连续多普勒雷达：
工作原理：通过发射和接收连续波信号，对目标进行照射并接收回波信号，通过对回波信号进行处理，测量出目标的距离和速度信息。

特点：结构简单，价格低廉，可用来观测心壁、瓣膜、胎体的运动状态。

但存在测量局限性，如不能判断物体的运动方向，不能探测血流状态。

应用：主要用于胎儿的检测，目前除用以胎儿的检测外，已很少在临床上使用。

脉冲多普勒
《脉冲多普勒》是一项技术，它在距离测量、声波定位及其他方面发挥着重要作用。

它由美国物理学家罗伯特霍金斯发明，该技术是在由他发明的先进技术多普勒雷达基础上发展而来的。

脉冲多普勒是一种采用脉冲波来发射和接收信号的技术。

它可以用来测定物体的距离、速度、方向等信息，并可以在短时间内进行检测。

它主要由发射装置、接收装置和控制系统组成，发射装置由高功率的脉冲放大器和调制器组成，接收装置由接收器、调制器和处理器组成。

控制系统负责控制发射和接收装置，同时还有电源模块和显示模块组成。

脉冲多普勒技术被广泛应用于军事、测绘、搜索和救助等领域。

它可以用来测量和定位物体的距离、速度、方向等信息，同时也可以用于对物体的形状进行计算。

它还可以用来获取物体的不同信息，比如物质组成、温度、压强等。

多普勒雷达技术已经在舰船测绘、海底地形测量、航空和航天领域等领域发挥着重要作用，而脉冲多普勒技术正成为一种新兴技术，可以更快、更精确地探测和定位物体，更有效地进行侦察和救助等活动，极大地提高了我们测绘、搜索、救助等工作的效率。

不过脉冲多普勒技术也存在一定的局限性，并且需要在设备的精度和发射功率方面进行更多的研究。

但是随着科技的发展，脉冲多普勒技术将取得更大的发展，为人类的测绘和搜索提供更多的支持。

- 1 -。

超声多普勒发展史略一、早期的工作1842年Christian Johann Doppler首先提出光学的多普勒效应，其后Bays Bellot博士将这一原理引入声学领域。

1955年日本学者里村茂夫(Shigeo Satomura)等人用超声多普勒研究心脏的活动与评估外周血管的血流速度。

同期，Lindstrom与Edler也将多普勒用于临床检查。

美国Rushmer, Frankin与Baker等在五十年代后期从事超声多普勒的研究工作。

他们设计成功渡越时间血流计(transit timeflowmeter)，推出了最早的连续波多普勒，并进行过动物实验。

1962年日本Kato证实里村所观察到的噪声来自红细胞的后散射(backscatter)。

二、脉冲多普勒为了克服连续多普勒存在的缺陷，Reid、Baker与Watkins等于1966年研制了第一部脉冲多普勒仪(pulsed Doppler equipment)。

其后英国学者PNT Wells (1969)，法国学者Peronneau (1969) 也分别建立了类似的选通门多普勒系统(range-gated Doppler system)。

在六十年代，研究人员将这种脉冲多普勒与M型超声心动图相结合，即用M 型曲线进行深度定位，而用多普勒频谱曲线观察血流的变化。

1972年，Johnson及其同事首次发表应用多普勒经皮测量血流，并依据频谱曲线的特点探测有无血流紊乱，这对临床诊断有一定帮助。

为克服探测血流与观察结构所要求的取样线方向的矛盾，1974年华盛顿大学Baker, Tome与Reid等开发了机械旋转式扫描器，成功地研制出双工型脉冲多普勒回声扫描系统(duplex pulse-echo Doppler scanning system)。

Moritz及其同事(1976) 开发了一种“声定位系统(sonic locator system)"。

这两种系统均将机械扇形扫描超声心动图与脉冲多普勒结合起来，以前者进行解剖结构定位，用后者观测各个心腔与大血管内的血流。

脉冲多普勒和连续多普勒你知道吗？生活中，我们每天都在与声音打交道，声音从来不曾远离过我们。

咱们说话、听音乐、车子呼啸而过，甚至连大街上的人群吵闹也离不开声音。

不过，你有没有想过，这些声音其实有时候会变调，或者说它们的频率和波形会发生变化，这种现象就是所谓的“多普勒效应”。

说简单点，所有的声音和光，哪怕是你身边飞奔的救护车，它发出的声音也不是一成不变的，它会随着物体和你之间的距离改变频率，就像你听到“呜呜呜”的声音越来越低沉或者越来越高。

其实我们可以把这种变化分成两类，一类叫脉冲多普勒，另一类叫连续多普勒。

嘿，别急，慢慢来，今天就聊聊这俩。

首先来说说脉冲多普勒。

这个名字听起来有点吓人对吧？但其实它比你想象的简单多了。

你知道的，超声波最擅长做的就是“探路”。

脉冲多普勒就是把超声波发射出去，等它碰到物体，反弹回来，再根据返回的信号来分析物体的速度、方向之类的。

嘿，想象一下就像是你拿着一根绳子往空中丢，绳子打在墙上反弹回来。

你就通过反弹的时间来判断墙离你多远。

脉冲多普勒就好像这个过程，它通过发送短暂的“脉冲”信号，不断扫描周围的物体。

说实话，这就像是你站在地铁站，听到火车声音从远处传来，那声音越来越高，越来越近，说明火车速度挺快的；如果火车离你远了，声音又变得低沉、悠远。

这种“脉冲”式的变化就像一段段的探测信号，反弹回来后会告诉你目标的速度和方向。

就这么简单，既不费力又有效！好了，接下来我们聊聊连续多普勒。

连续多普勒，这名字听起来是不是也有点高深莫测？但其实它比脉冲多普勒还要“连贯”。

它的工作原理就像你从一个不断发出声音的车上走下来的过程。

你站在车旁，车一动，车发出的声音在你耳边变来变去。

不同的是，连续多普勒它并不是间歇性地发射信号，而是不断地发出信号，然后通过对比这些连续的信号来分析物体的速度。

简而言之，就是车一直在“发声”，你一直在“听”，然后你可以根据声音的变化来判断车的速度。

就像我们在听着车开过来时，声音从高到低的变化来判断它到底是从远到近，还是从近到远。

CDFI上岗证考试《第二章彩色多普勒基础》试题及答案1. 人体中不会产生多普勒效应的是：（D）A.胎心B.瓣膜C.正常的心肌组织D.静止不动的肝组织E. 血流2. 多普勒超声是指：（D）A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是3.彩色血流图是指：（C）A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是4.可闻声波的频率范围是（D）A. 1Hz～20HzB. 5Hz~20HzC. 5Hz~5KhzD.20Hz~20kHzE. 1Hz~15Hz5.发射到移动物体的声波频率与由其反射回来的声波频率的变化，和移动物体的速度有关，此理论由谁提出？（C）A .Dawan B.Curies C. Dopper D. Galton E.Samin6.Doppler超声在诊断中具有重要地位，其原因是（B）A.可用于各个区域的检查B.能定量分析组织的运动C.不引起生物效应D.用于小器官的检查E.在各方面优于一般超声7.探头频率f。

固定，血液流速固定，fd与下列什么有关？（A）A. 入射角度B. 探测速度C. 增益大小D. 病人胖瘦E. 以上都不对8.在CDE检查中，采取什么措施检出低速血流信号？（D）A. 尽量增大扫描范围B.增加探头频率C. 加大增益D. 减小速度量程（Scale）E. 抬高速度基线9.彩色多普勒血流成像中规定（A）A.朝向探头的血流为红色B. 背向探头的血流为红色C.朝向探头的血流为蓝 D.背向探头的血流为绿色 E.朝向探头的血流为绿色610.当入射角恒定时，多普勒频移与什么有关？（B）A. 探测深度B.探头频率f。

C.多普勒频谱增益D.取样容积大小E.与以上都没关系11.探头频率f。

，入射角度θ一定时，描述多普勒频移正确的是（A）A..多普勒频移与血流速度成正比关系B.多普勒频移与血流速度成反比关系 C.多普勒频移与取样容积大小成正比 D.多普勒频移与取样容积大小成反比 E.多普勒频移与增益有关12.入射角度θ恒定，多普勒频移范围一定时，（A）A.探头频率越小，可测血流速度越大B.探头频率越大，可测血流速度越大 C.探头频率越小，可测血流速度越小 D.加大增益，可测血流速度越大E.与探头频率无关系13．检测心脏高速血流信息，宜采用下列哪种方法？（D）A. A型超声B.B型超声C.M型超声D.连续多普勒E.脉冲多普勒14.多普勒超声血流检测技术主要用于（E）A. 测量血流速度B. 确定血流方向C.确定血流种类D.获得有关血流参数 E. 以上都对15.多普勒频移（A）A. 与反射体速度成正比B. 在脉冲多普勒系统中较大C. 在声强极高时较大 D. 取决于所以探头振元数 E. 与反射体速度没有关系16.增加脉冲重复周期可（B）A. 改善分辨力B. 增加最大显示深度C. 减少最大显示深度D.增大折射 E.提高帧频17.多普勒频移属于下列哪个声段？（B）A.次声B. 可闻声C. 超声D. X线E.可见光18.连续多普勒在取样线上有符号标记，其表示（C）A. 取样容积大小B. 仅计算此处血流信息C. 声束与血流的焦点D. 此处检测的速度最佳E. 此处距离测量最准19.在多普勒超声血流测量中，频谱分析的主要方式为（D）A. STCB. P.I.C. R.I.D. FFT E . MTI20.彩色多普勒是使用什么方法检测血细胞的动态信息？(E)A. 增益B. STC(TGC)C. 速度D. FFT技术E. MTI21.关于频谱多普勒技术不对的有（D）A 测量血流速度 B. 确定血流方向 C. 确定血流种类 D. 尽可能了解组织细胞的超微结构 E. 获得有关血流参数22.彩色血流显像哪项是错误的？（C）A. 血流朝向探头，显示红色B. 血流背向探头，显示蓝色C. 能量显示为混合色D. 出现紊流为混合色E.血流速度高显示彩色亮度大23. 彩色多普勒血流显像与伪彩（B彩）的区别是（D）A.彩超就是伪彩B. 彩超是由灰阶转换而来C. 伪彩是彩色血流显像D. 彩超与伪彩完全不同E. 以上都对24.彩色血流频移大于1／2PRF（脉冲重复频率）时出现折返，这称为（A）A.Nyquist（内奎斯特）极限B. 富里叶变换C. 运动目标显示法（MTI）D. 自相关技术E. 彩色血流显像的滤波25.彩色多普勒血流显像主要与下列哪项因素有关？（A）A. 与血流中的红细胞移动有关B. 与血流中的白细胞移动有关C. 与血流中的血小板移动有关D. 与血流中的血红蛋白含量有关E.与血脂高低有关26.血流速度增快，流量加大，彩色多普勒显像的血流信号（A）A. 亮度提高B. 亮度降低C. 亮度不定D. 亮度变换不定E. 以上都不是27.彩色多普勒血流成像下述哪种性能是正确的？（E）A. 能显示平均速度为零的灌注区的血流B. 血流成像对超声入射角的相对非依赖性C. 不出现7彩色血流信号混叠 D.不能显示血流速度快慢 E. 能显示血流方向CDFI上岗证考试《第三章超声仪器》试题及答案1 可变焦点是下列那种方式（D）A 声透镜聚焦 B声反射镜聚焦 C凹面晶片聚焦 D电子聚焦 E非电子聚焦2 A型超声是指（A）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是3 B型超声是指（B）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是4 M型超声是指（B）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是5 错误使用B超诊断仪的是（D）A冬天要保暖 B夏天要空调 C 机房要有遮光设备 D 可在机房内烧开水 E 机房要防尘6关于调整亮度、对比度正确的是（E）A 将亮度调至最大B 将对比度调至最大C 将对比度调至最小D 将亮度调至最小E 调整亮度和对比度使灰阶各层次丰富，最高灰阶呈白色，最低灰阶呈黑色7 不属于机器灵敏度调节的是（E）A 总增益（Gain）B 近场抑制C STCD 远程补偿E 图像后处理8 用什么来限制低弱回声的显示（B）A 增益B 抑制器C 时间增益补偿（TGC）D 敏感性E 放大器9 超声检查时图像不显示，最常见的原因是（D）A 探头位置不对B 使用抑制失败C 病人未作准备D 正冻结住图像 E增益太大10 补偿组织衰减的方法有（B）A 边缘增强效应B 时间增益补偿（STC或TGC）C 显示方法D 传送E 增强效应11 与线阵探头相比，环阵探头的优点是（C）A 环阵探头无假象B 环阵探头的声束可全部穿透组织C 环阵探头在X，Y轴上均聚焦 D 环阵探头声束衰减少 E 环阵探头操作方便12 下列组织检查中应保持高帧频的是（D）A 肝脏B 脾脏C 肾脏D 心脏E 前列腺13 选用耦合剂的条件不正确的是（D）A 声衰减系数小，透声良好B 声阻抗介于探头的面材与皮肤之间C 水性高分子材料D 价格越便宜越好E 均匀性好，不含颗粒或杂质14 我国市电交流电压是（B）A 220V,60HzB 220V,50HzC 110V,60HzD 110V,50HzE 以上都不是15 超声心动图即为下列哪种方法诊断（C）A A型超声B B型超声C M型超声D 超声血流图E 超声能量图16 ESWL是（E）A 多普勒发明的B 用来观察组织结构的C 测量血流速度D 就是B型超声E 体外冲击波碎石术17 为显示流速极低的血流灌注信号，宜用（E）A A型超声B B型超声C M型超声D CDFIE CDE18 属于B超仪外围设备的是（E）A 探头B 发射电路C 接收电路 D显示系统 E打印机19 下列探头中哪种是单晶片探头（C）A 电子线阵探头B 电子凸阵探头C 机械扇扫探头D 电子相控阵探头E 连续多普勒探头820 机械扇扫探头一般采用哪种聚焦方式（A）A 凹面晶片聚焦B 电子延迟聚焦C 可变孔聚焦D 电子波束形成E 动态聚焦21 为改善电子探头短轴方向分辨率，通常采用（E）A 延迟线电子聚焦B 可变孔分段接收C 电子波束形成D 动态聚焦E 声透镜聚焦22 不属于腔内探头的是（E）A 阴道探头B 直肠探头C 食管探头D 胃镜探头E 经胸探头23 临床常用的超声探头频率约为（E）A 2.5MHzB 3.5 MHzC 5.0 MHzD 7.5 MHzE 以上都对24 多振子电子探头的声场分布呈“花瓣”状，其（D）A 主瓣越粗越好B 副瓣越多越好C 没有副瓣D 主瓣越细越好E 没有主瓣25 诊断中，为补偿声能衰减应注意调节（C）A GAIN （增益）B 对比度0C STC(TGC)D 多普勒频移E 速度基线26 通常超声声束的强度在聚焦区较大，因为（B）A 衰减减少B 声束直径变小C 衍射效应D 声束直径变大E 增益可调整27 通过什么方法可以获得较大的近场区（A）A 使用高频探头B 在探头上加一凸透镜C 减小探头直径D 增大阻尼E 以上都不对28 目前使用的大多数扫描转换器是什么类型（B）A 模拟式B 数字式C 双稳态D 静态E 单稳态29 由多振子电子探头边缘产生的，不在超声主声束方向的外加声束称为（C）A 相控阵B 阻抗伪像C 旁瓣D 主瓣E 声误差30 可通过什么方式减少声束在远场的扩散（B）A 使用凸面探头B 使用大直径的探头C 在近场减少声束强度D 使用低频探头E 加大增益31 超声系统可控制的最大与最小能量之比为（A）A 动态范围B 增益C 抑制D STC(TGC)E 频率32 对二维灰阶图像进行彩色编码处理，是（B）A B型超声B 伪彩显示C 超声多普勒D 彩色能量图E 组织能量图33 在下列各项中属于后处理的是（E）A 增益B 探头频率改变C STC(TGC)D 扫描线密度E 图像γ校正34 在下列各项中冻结图像后不能再改变的是（A）A 增益B 距离测量C 速度测量D 多普勒角度E 图像γ校正35 下列数字扫描转换器（DSC）所实现的功能哪个是错误的（E）A 将超声模拟信号转变成电视制式信号B 比较容易地实现图像放大C 完成线性内插补并实现丰富的灰阶D 实现字符显示及图像存储E 增强了滤波器的功能36 彩色多普勒血流显像仪的工作流程不包括下列哪项内容（E）A 将多普勒信号进行A/D转换B 经自相关技术计算多普勒平均速度、方向和分散C 依血流方向及流速做彩色处理D 彩色血流图与灰阶图像叠加E 不需再经D/A 转换37 凸阵扫描探头，临床常用于何部位的检查（A）A 腹部B 乳腺C 睾丸D 甲状腺E 头颅38 下列对超声诊断仪的维护保养，哪项是错误的（C）A 防尘B 防潮C 自行拆卸机器D 防高温E 减少震动39 频谱多普勒技术检测主动脉血流时，下列哪项做法无意义（A）A 屏住呼吸B 调节滤波C 速度标尺D 取样容积大小E 超声入射角校正40 B型实时扫查，电子式与机械式探头比较，其特点是（E）A 电子探头比机械探头噪声大，有震动B 机械探头比凸阵探头大C 机械探头振子数比电子探头多D 电子凸阵探头具有较大的近区及远区视野，适宜心脏检查E 电子探头较机械探头耐用941 当进行彩色多普勒检查时，如彩色血流显示不佳，有许多辅助调节。

之杨若古兰创作脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的.它用较少的时间发射，而用更多的时间接收.因为采取深度选通（或距离选通）技术，可进行定点血流测定，因此具有很高的距离分辨力，也可对喧点血流的性质做出精确的分析.因为脉冲波多普勒的最大显示频率受到脉冲反复频率的限制，在检测高速血流时容易出现混叠.这对像二尖瓣狭隘、自动脉瓣狭隘等这类疾病的检查十分晦气. 连续波多普勒因为采取两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波.它具有很高的速度分辨力，能够检测到很高速的血流，这是它的次要的长处.而其最次要的缺点是缺乏距离分辨能力.1.连续式多普勒超声仪超声多普勒诊断仪简称D型超声仪.它是利用多普勒效应道理，对活动的脏器和血流进行探测的仪器.连续式多普勒超声仪是由振荡器发出高频连续振荡，送至双片探头中的一片，被激励的晶片发出连续超声的.碰到活动目标（如红细胞），反射回来的超声已经是改变了频率的连续超声，它被双片探头的另一片所接收并转为电旌旗灯号.此旌旗灯号与仪器的高频振荡器发生的旌旗灯号混频当前，经高频放大器放大，然后解调取出差频旌旗灯号.此差频旌旗灯号含有活动目标速度的信息.因为处理和显示方式分歧，连续式多普勒仪可分为监听式、相位式、指向式和超声多普勒显像仪等.最简单的多普勒显像零碎由连续波多普勒血流检测器、存贮监视器与探头地位定位器构成.定位器用机械法与血流检测探头结合，并将旌旗灯号传递至存贮监视器，在示波屏上显示出与探头地位相干的一个光点.当来自探头的超声束贯穿一条血管时，血流检测器发生一个旌旗灯号至监视器并在示波屏上增辉及存贮.连续波多普勒因为采取两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波.它具有很高的速度分辨力，能够检测到很高速的血流，这是它的次要的长处.而其最次要的缺点是缺乏距离分辨能力.2..脉冲式多普勒超声仪脉冲式多普勒超声仪发射的是脉冲波，每秒发射超声脉冲的个数称脉冲反复频率（PRF），普通为5～10kHz.目前经常使用的距离选通式脉冲多普勒超声仪由换能器、高频脉冲发生器、主控振荡器、分频器、取样脉冲发生器、接收放大器、鉴相器、低通滤波器和f-v变换器等部件构成.换能器（探头）采取发、收分开型，发射压电晶体受持续时间极短的高频脉冲激励，发射超声脉冲.接收压电晶体收到由红细胞后散射的高频回波，经放大后输入鉴相器进行解调，低通滤波器滤去高载波，让分歧深度的多普勒回波旌旗灯号通过.调节取样脉冲与高频发射脉冲之间的延迟时间，就可以对来自某一深度的回波旌旗灯号进行选通取样，从而检测到那一深度血管中的血流.按照取样定理，取样脉冲的反复频率必须大于最大多普勒频移的2倍.取样脉冲与发射脉冲之间的延迟时间，可用简单的单稳态延迟电路发生.标明选通距离的度盘直接装在调节延迟时间的电位器的轴上，延迟时间每改变13μs，距离度盘上的距离标度正好改变1cm.经取样坚持电路输出的旌旗灯号中含有控制脉冲旌旗灯号成分，经过低通滤波器滤除后，送f-v变换成电压输出0脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的.它用较少的时间发射，而用更多的时间接收.因为采取深度选通（或距离选通）技术，可进行定点血流测定，因此具有很高的距离分辨力，也可对喧点血流的性质做出精确的分析.因为脉冲波多普勒的最大显示频率受到脉冲反复频率的限制，在检测高速血流时容易出现混叠.这对像二尖瓣狭隘、自动脉瓣狭隘等这类疾病的检查十分晦气.连续多谱勒(CW)采取两种超声换能器,一个发射恒定的超声波,另一个换能器恒定地接受反射波,沿声束出现的血流和组织活动多谱勒频移全部被接受,分析,显示出来.CW不克不及提供距离信息,既不具有距离选通性,不受深度限制,能测深部血流,无折返景象,可测高速血流,在取样线上有符号标识表记标帜,其符号仅暗示波束发射声束与接受声束的焦点,或声束与血流的焦点.脉冲多谱勒(PW)采取单个换能器,在很短的脉冲期发射超声波,而在脉冲期间内有一个可听期,脉冲多谱勒具有距离选通能力,可设定取样容积的尺寸,并调节其深度.地位,利用发射与反射的间隙接受频移旌旗灯号,测植绝对精确,但检查深部及高速血流受到限制.并受脉冲反复频率的影响.。

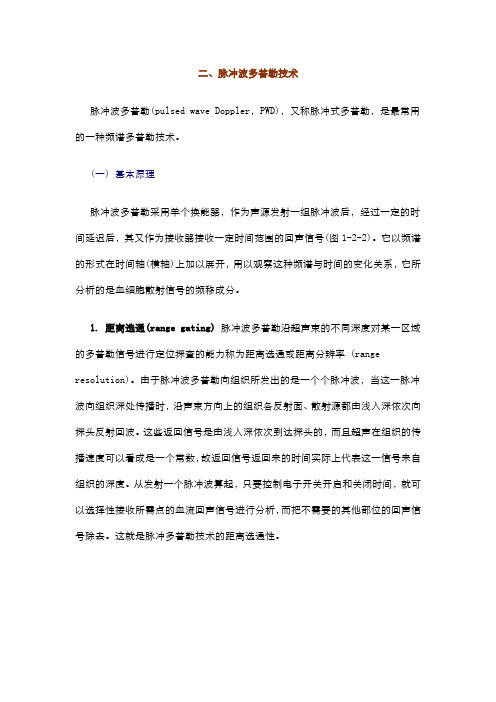

二、脉冲波多普勒技术脉冲波多普勒(pulsed wave Doppler，PWD)，又称脉冲式多普勒，是最常用的一种频谱多普勒技术。

(一) 基本原理脉冲波多普勒采用单个换能器，作为声源发射一组脉冲波后，经过一定的时间延迟后，其又作为接收器接收一定时间范围的回声信号(图1-2-2)。

它以频谱的形式在时间轴(横轴)上加以展开，用以观察这种频谱与时间的变化关系，它所分析的是血细胞散射信号的频移成分。

1. 距离选通(range gating)脉冲波多普勒沿超声束的不同深度对某一区域的多普勒信号进行定位探查的能力称为距离选通或距离分辨率 (range resolution)。

由于脉冲波多普勒向组织所发出的是一个个脉冲波，当这一脉冲波向组织深处传播时，沿声束方向上的组织各反射面、散射源都由浅入深依次向探头反射回波。

这些返回信号是由浅入深依次到达探头的，而且超声在组织的传播速度可以看成是一个常数，故返回信号返回来的时间实际上代表这一信号来自组织的深度。

从发射一个脉冲波算起，只要控制电子开关开启和关闭时间，就可以选择性接收所需点的血流回声信号进行分析，而把不需要的其他部位的回声信号除去。

这就是脉冲多普勒技术的距离选通性。

图1-2-2 脉冲波多普勒原理示意图2. 取样容积(sample volume)用距离选通技术选择性地接收所需要分析的血流区域信号的过程称为取样 (sampling)，所选取的取样区域称为取样容积或靶容积 (target volume)。

取样容积实际上是一小段被超声波束所覆盖的那部分要分析的血流区域，其宽度为超声束在此深度上的直径，其长度取决于上述电子开关开启的持续时间，取样容积是一个三维的体积，其宽度和高度等于探查区域超声束截面的宽度和高度，其长度等于脉冲群的长度，即脉冲波的波长和脉冲波数目的乘积。

从理论上讲，最短的取样容积应为一个超声波周期长度，但实际上，压电晶体在暂短的激励后需要大约三个周期才能达到共振，另外需要两个周期产生衰减性自由振荡，这样，尽管激励晶片的高频电压可以是等幅的电振荡，探头晶片实际上所输出的超声振动波的包络线却呈泪点形，通过改变加在晶片上的电压的时间可以调节取样容积的长度，多数仪器可调范围为1～10mm。

彩超中pw与cw的区别连续多普勒CW 和脉冲多普勒PW的区别脉冲式多普勒和连续式多普勒各自有其特点，介绍如下:脉冲式多普勒:其发射与接收的超声波均为间断脉冲式，显示声束上某一深度的血流速度、方向和性质。

优点:有距离分辨能力，可定点测定心血管内某一小块区域(取样线)的瞬时血流频谱，因此可定位异常血流，并可鉴别正、异常血流。

缺点:易受尼奎斯特频率的影响，若流速超过最大显示频率，则在频谱上出现频谱混叠现象，因此不能定量测定高速血流。

连续式多普勒:其发射与接收的超声波均为连续性，是整个声束通道上全部血流信号的总和。

优点:速度分辨率强，其频谱可反映高速血流的速度，而不受尼奎斯特频率的影响。

缺点:无距离选通性能，缺乏距离分辨力，声束所经的途径各点信息重叠，被探头同时接收，从而使得输出信号无法定位。

频谱分析包括:(1)频移时相:即收缩期、舒张期或全心动周期，以频谱的横坐标(X轴)的数值代表时间，单位为每秒。

(2)频移幅值:以频谱的纵坐标(Y轴)的数值代表血流速度的大小，单位为kHz或cm/s和m/s，测定血流速度，包括最大流速、平均流速、加速度和减速度;计算跨瓣压差;测定加速度、减速度时间、射血前期、射血时间及压力降半时间。

(3)频移方向:以频谱的基线为准，基线上方频移为正值(正向)，表示血流方向朝向探头;基线下方频移为负值(负向)，表示血流方向背离探头。

(4)频谱辉度:以亮度表示，反映取样容积或探查声束内具有相同流速的红细胞相对数量的多少。

速度相同的红细胞数量越多，散射信号强度越大，频谱辉度也就越亮，反之，辉度弱(暗)。

(5)频谱的离散度:以频谱在垂直方向上的宽度表示，指某一瞬间取样容积或探查声束内红细胞速度分布范围的大小。

红细胞速度分布范围大，则频谱宽，反之，频谱窄，频谱宽度是识别血流动力学改变的重要因素。

层流显示频谱窄，光点密集，频谱包络较光滑，血流频谱和基线之间常呈现空窗;湍流显示频谱宽，光点疏散，频谱包络毛糙，血流频谱和基线之间为充填状;涡流时，因红细胞运动呈多方向性，因而其特征为双向湍流频谱。
