模块一 常用工具、量具和仪表的使用、维护和保养.ppt

集成电路引脚等。常用的镊子有直头、平头、弯头等，它通常由不锈钢制 成，有较强的弹性。镊子形状如图1-9所示。
图1-9 镊子形状
课题一 常用电工工具的使用、维护和保养
13
二、维修电工设备拆装与线路安装工具 (一)拆卸拉具 (二)套筒扳手
套筒扳手一般称为套筒，适用于拧转地方十分狭小或凹陷很深处的螺 栓或螺母。套筒虽然内凹形状一样，但外径、长短等是针对不同设备的形 状和尺寸设计的。套筒扳手的套筒头是一个凹六角形的圆筒，其外形如图 1-10所示。
踏板、脚扣等，辅助登高工具有腰带、保险绳和腰绳。 (一)安全帽 (二)安全带
安全带是腰带、保险绳和腰绳的总称，用来防止发生空中坠落事故。腰 带用来系挂保险绳、腰绳和吊物绳，系在腰部以下、臀部以上的部位。腰带、 保险绳和保险绳扣如图1-21所示。
图1-21 腰带、保险绳和保险绳扣
课题一 常用电工工具的使用、维护和保养
16
2.锤钻 锤钻是一种具有旋转、冲击运动功能的电动工具，其外形结构如图1-14
所示。锤钻比冲击电钻功能多，冲击力比冲击钻大，钻孔效率高，可以垂直 向下钻孔，也可以向其他方向钻孔。使用锤钻时，要紧握锤钻前后手柄，垂 直向下钻孔，稍许用力即可完成施工。
图1-14 锤钻的外形结构
课题一 常用电工工具的使用、维护和保养
手锯是一种锯削工具，常用来对金属材料及工件进行分割处理。手锯由 锯弓和锯条两部分组成，如图1-24所示。
图1-24 手锯
课题二 常用钳工工具、量具的使用、维护和保养 28
(二)锉刀 锉刀表面上有许多细密刀齿，呈条形，用于锉光工件。通常按用途把
锉刀分为三类。 (1)钳工锉 钳工锉是应用最广泛的锉刀，通常按形状分为扁锉、方锉、半 圆锉、圆锉、三角锉等。几种常用锉刀外形如图1-25所示。 (2)特种锉 (3)整形锉
图1-11 麻线凿
图1-12 扁凿
课题一 常用电工工具的使用、维护和保养
15
1.冲击电钻 (1)作用 冲击电钻主要用在配电板(盘)、建筑物或其他金属材料、非金属 材料上进行钻孔。冲击电钻的外形结构如图1-13所示。 (2)使用方法
图1-13 冲击电钻的外形结构
课题一 常用电工工具的使用、维护和保养
17
3.射钉枪 射钉枪利用高压推力，将射钉快速射入木板、钢板、砖墙内等，通常
用来安装或固定各种电气设备。射钉枪的外形结构如图1-15所示。
图1-15 射钉枪的外形结构
课题一 常用电工工具的使用、维护和保养
18
(五)管子钳 管子钳也叫管钳，经常用于电线管道装修中旋转接头或其他金属工件。
管子钳的外形结构如图1-16所示，主要由呆扳唇、活络扳唇等组成。使用 时注意用力方向要正确，以免损坏工具。
其结构如图1-7所示。
图1-7 活扳手结构
课题一 常用电工工具的使用、维护和保养
11
(六)电工刀 电工刀在维修电工施工中主要用于剖削导线绝缘层，切削木榫、木台
缺口等。电工刀结构如图1-8所示。
图1-8 电工刀结构
课题一 常用电工工具的使用、维护和保养
12
(七)镊子 镊子是电器安装维修中经常使用的工具，常常用来夹持导线、元器件及
图1-19 内热式电烙铁
课题一 常用电工工具的使用、维护和保养
22
(二)喷灯 喷灯常用于锡钎焊时对大面积铜导线的搪锡等。喷灯通常有汽油喷灯
和煤油喷灯两种，其外形结构如图1-20所示。
图1-20 喷灯
课题一 常用电工工具的使用、维护和保养
23
四、登高工具 电工高空作业必须要借助于专用的登高工具。常用的登高工具有梯子、
2.千分尺的刻线原理及读数方法 (1)刻线原理 (2)读数方法 千分尺的具体读数方法可分为三步：
第一步读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的 0.5mm刻线值。第二步读出微分筒上的尺寸，要看清微分筒圆周上哪一格与 固定套筒的中线基准对齐，将格数乘以0.01mm即得微分筒上的尺寸。第三步 将上面两个数相加，即为千分尺上测得的尺寸。千分尺的读数示例如图1-32 所示。 3.千分尺的使用注意事项
1
维修电工
2
模块一 常用工具、量具和仪表的使用、维护和保养
3
课题一 常用电工工具的使用、维护和保养
【目的与要求】 通过对常用电工工具的使用、维护和保养的学习，熟悉电工通用工具
和专用工具的种类，掌握常用电工工具的使用方法和维护、保养方法。
课题一 常用电工工具的使用、维护和保养
4
【相关知识】 维修电工在电气安装、调试和维护工作中，经常用到各种电工工具。
二、常用量具 为了确保零件和产品的质量符合设计要求，必须使用量具对其进行测
量。测量的实质就是用被测量的参数与一标准量进行比较的过程。 (一)量具的类型及长度基准单位
常用量具可分为通用量具、专用量具和标准量具三种类型,长度基准单 位为m。常用的长度单位名称和符号见表1-2。
表1-2 常用的长度单位名称和符号
图1-4 钢丝钳的外形结构
课题一 常用电工工具的使用、维护和保养
8
(四)其他电工用钳 除了钢丝钳，维修电工常用的钳子还有以下几种。
1.尖嘴钳 2.斜口钳
斜口钳又称切线钳，常用来切断单股或多股导线，或用来剪切焊接引线。 斜口钳外形如图1-5所示。
图1-5 斜口钳外形
课题一 常用电工工具的使用、维护和保养
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝 对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精 密找正。外径百分表的外形结构及传动原理如图1-30所示。 4.百分表的使用注意事项
图1-30 外径百分表的外形结构及传动原理
课题二 常用钳工工具、量具的使用、维护和保养 34
图1-1 低压验电器结构
课题一 常用电工工具的使用、维护和保养
5

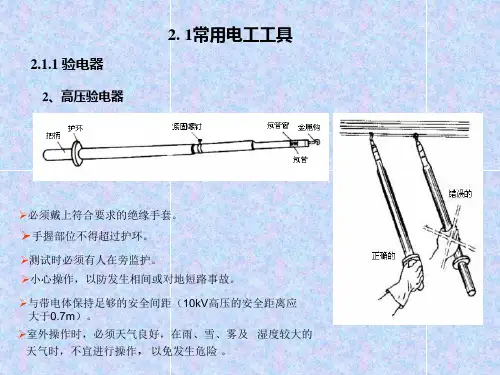

2.高压验电器 高压验电器又称高压试电笔，用来检查高压供电线路是否有电，通常
分为发光型、声光型、风车型等几种类型。图1-2所示为10kV高压验电器 外形图，它由金属钩、氖管、氖管窗、固紧螺钉、护环和握柄等组成。
图1-2 高压验电器
课题一 常用电工工具的使用、维护和保养
课题二 常用钳工工具、量具的使用、维护和保养 32
(二)钢直尺 钢直尺是不可卷的钢质板状量尺。米制钢直尺如图1-29所示。钢直
尺主要用于测量尺寸长度。
图1-29 米制钢直尺
课题二 常用钳工工具、量具的使用、维护和保养 33
(三)百分表 1.百分表的结构 2.百分表的工作原理 3.百分表的读数方法
本结构及其功能，掌握其工作原理，并熟悉万用表、绝缘电阻表、示波器 等常用仪表的技术性能指标，掌握其正确使用方法及故障检修。
课题三 电工仪表的使用、维护和保养

39
【相关知识】 电工仪表指电工在测量工作中所用到的仪表的统称。在电气线路、
用电设备的安装、使用与维修过程中，电工仪表对整个电气系统的检测、 监视和控制都起着极为重要的作用。对于维修电工来说，必须熟练掌握 常用电工仪表的正确使用、维护和保养方法。 一、常用电工仪表的基本知识 (一)常用电工仪表的分类 (二)电工仪表的精度
合的不同，通常分为管弯管器、滑轮弯管器、弹簧弯管器等。 管弯管器由钢管手柄和铸铁弯头组成。对于弯曲批量弯度相同的管道并
且弯管要求较高时，需要采用滑轮弯管器，其外形结构如图1-18所示。
图1-18 滑轮弯管器的外形结构
课题一 常用电工工具的使用、维护和保养
21
三、焊接工具 (一)电烙铁
维修电工在安装和维修过程中通常使用锡钎焊进行焊接，锡钎焊的主要 工具就是电烙铁，其主要用途是焊接元器件及导线。图1-19所示为内热式 电烙铁。
(六)塞尺 塞尺是用来检验两个相结合面之间间隙大小的片状成组量具，横截面
为直角三角形，斜边上有刻度,利用锐角正弦直接将短边的长度表示在斜 边上,这样就可以直接读出缝的大小，如图1-34所示。
图1-34 塞尺
38
课题三 电工仪表的使用、维护和保养
【目的与要求】 通过对电工仪表的使用、维护和保养的学习，熟悉常用电工仪表的基
6
(二)螺钉旋具 螺钉旋具通常按刀头形状可分为一字形和十字形，如图1-3所示。按手
柄材料不同，可分为木柄和塑料柄两类。
图1-3 螺钉旋具
课题一 常用电工工具的使用、维护和保养
7
(三)钢丝钳 钢丝钳用于夹持或弯折薄片形、圆柱形金属工件及切断导线、金属丝，
其旁刃口也可用于切断细金属丝，外形结构如图1-4所示。
24
(三)踏板 踏板又叫登高板，用来攀登电杆，由板、绳、钩等组成。踏板如图
1-22所示。
图1-22 踏板
课题一 常用电工工具的使用、维护和保养
25
(四)脚扣 脚扣也是攀登电杆的工具，主要由弧形扣环、脚套组成，分为木杆脚扣和水泥
杆脚扣两种，木杆脚扣扣环上装有铁齿，供登木杆用。水泥杆脚扣的扣环上裹有橡 胶，供登水泥杆用，如图1-23所示。 (五)梯子
图1-26 手电钻外形
图1-27 台钻外形
课题二 常用钳工工具、量具的使用、维护和保养 30
(四)砂轮机 砂轮机是一种高速旋转设备，主要用来磨削錾子、钻头等钳工用刀具
或工具，也可用来修磨小型零件上的毛刺、锐边和平面等。砂轮机外形如 图1-28所示。
图1-28 砂轮机外形
课题二 常用钳工工具、量具的使用、维护和保养 31
图1-23 水泥杆脚扣
26
课题二 常用钳工工具、量具的使用、维护和保养
【目的与要求】 通过对常用钳工工具、量具的使用、维护和保养的学习，熟悉钳工、
量具工具的种类，掌握常用钳工工具、量具的使用和维护保养方法。
课题二 常用钳工工具、量具的使用、维护和保养 27
【相关知识】 一、钳工工具
