ASL(CC08)-模拟用户板
- 格式:pdf
- 大小:161.10 KB
- 文档页数:5
程控交换技术课后答案程控交换技术课后答案【篇一:程控交换技术习题】号的数字化的过程中,取样频率f必须满足条件。
4. cc08数字交换机主要由、、三大模块构成。
5. 按照信令的工作范围来划分,信令可分为和。
6. 电话交换的基本任务就是按主叫用户的要求,,并在话终时。
7. 按交换网络接续方式,程控交换机可分为和两种方式。
8. 列出你所知道的几种程控交换机的新服务性能,如、、等。
9. 铃流及信号音是交换机向用户设备发出的振铃信号或在话机受话器中可以听到的声音信12. 双音频号码的组成为和各四种频率,每组四种频率各取一种组合而成。
13. 按照信令的传送信道划分,信令可分为信令和信令。
14. 模拟用户接口又称接口。
15. 数字用户接口又称接口。
16. 数字中继接口又称接口。
17. 模拟用户模块是连接____和____的接口。
18. 数字中继模块是连接____和____的接口。
19. 局间信令是之间传送的信令。
20. 用户信令是之间传送的信令。
21. 我国n0.7信令网的结构由三级组成。
分别是:、、。
22. 我国信令点编码为位。
23. 接地电阻越越好。
24. 交换的通信方式是指任何一个用户都能与他所指定的进行信息交流。
25. 程控时分数字交换机交换的信号是。
26. t接线器的功能是完成,读出控制方式的t接线器,其话音存储器的工作方式29. 呼损率就是交换设备未能完成的电话呼叫数量和_______的比值。
31. 输入工作方式的t接线器的话音存储器是按_______读出方式工作的。
32. 信令系统主要用来在____和___之间、交换机和交换机之间传达有关的控制信息。
33. 模拟语音信号的数字化要经过_______、_______、_______三个步骤。
34. cc08交换机的直流输入电压范围为_______。
35. no.7信令网的工作方式,根据通话电路和信号链路的关系, 一般可分为工37. dbm的含义是取______作基准值,以分贝表示的绝对功率电平。

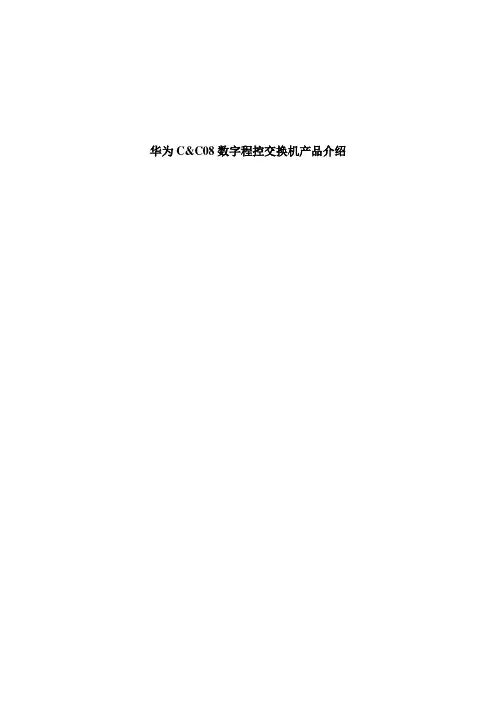

华为C&C08数字程控交换机产品介绍1.C&C08交换机的系统功能和特点 (4)1.1 C&C08交换机特点 (4)1.2 C&C08交换机系统硬件结构 (10)1.3 C&C08交换机系统软件结构 (15)2.C&C08交换机系统提供的业务 (16)2.1 对PSTN用户提供的业务 (16)2.2 对ISDN用户提供的业务 (17)2.3 Centrex业务 (19)2.4 酒店功能接口 (25)3.C&C08机的信令与接口 (28)3.1 C&C08信令系统特点 (28)3.2 接口种类 (29)3.3 时钟与同步 (32)3.4 C&C08操作维护中心 (33)3.4.1 C&C08维护测试 (33)3.4.2 C&C08话务统计 (34)3.4.3 C&C08网管 (37)3.4.4 C&C08告警系统 (39)4.设备机电参数及环境要求 (40)4.1设备机电参数 (40)4.2对环境温湿度的要求 (41)4.3对防尘和有害气体的防护要求 (42)4.4对电源和接地的要求 (43)4.4.1设备耗电量 (43)4.4.2电源 (44)4.4.3接地 (45)1. C&C08交换机的系统功能和特点1.1 C&C08交换机特点满足新国标及补充规定要求,确保网络的先进性C&C08数字程控交换系统,符合ITU-T和新国标--《邮电部电话交换设备总技术规范书》的要求,提供符合ITU-T标准的ISDN接口, 提供与分组网互连的PHI接口及多种无线接入方式,提供ITU-T标准的V5接口协议,具有完整的随路信令和先进的CCS7信令系统。
目前提供的新业务和新功能达100多种。
提供的业务及性能符合以下技术规范:《邮电部电话交换设备总技术规范书》(YDN 065-1997)《中国电信交换机99版内容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转,语音邮箱,电话卡等业务的技术要求》(GF009-94)《中国电话网随路信号方式技术规范》《中国国内电话网NO.7信号方式技术规范》(GF001-9001)《中国国内电话网NO.7信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997)《ISDN用户--网络接口基本呼叫控制技术规范》《ISDN用户--网络接口数据链路层技术规范》《ISDN用户--网络接口补充业务技术规范及一致性测试》《本地交换机和接入网V5.1接口技术规范》《本地交换机和接入网V5.2接口技术规范》《国内NO.7信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95)《国内NO.7信令方式技术规范――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规范----INAP》《中国智能网业务交换点(SSP)设备技术规范》《被叫集中付费业务、记帐卡呼叫业务和虚拟专用网业务的业务含义和流程》(暂行规定) 中华人民共和国邮电部一九九八年三月《通用个人通信(UPT)、广域集中用户交换机(W AC)、电话投票(VOT)和大众呼叫(MAS)的业务含义合流程(报批稿)》中华人民共和国邮电部容量大、结构先进、处理能力强C&C08 系统容量可从256用户平滑扩充21万用户,并可进一步扩容到80万用户线或18万中继线,C&C08 采用话务分散控制结构,交换模块内部采用分级分散群机控制技术,模块内部通信采用内存映射技术,加上大量使用大容量内存和高性能CPU,使C&C08 系统的BHCA值达6000K。

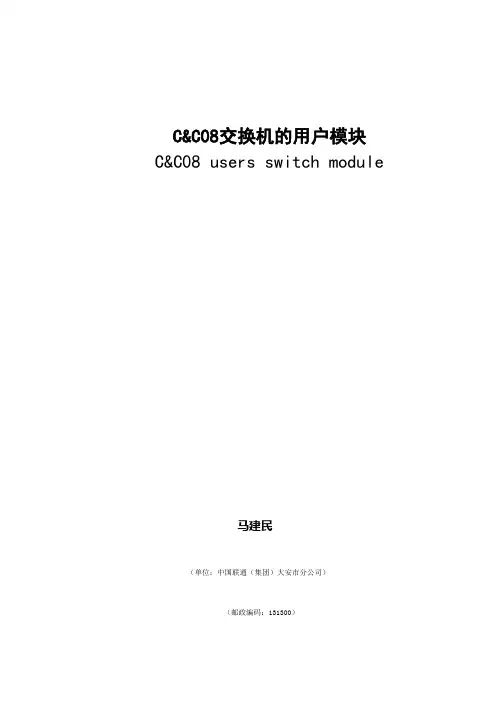

C&C08交换机的用户模块C&C08 users switch module马建民(单位:中国联通(集团)大安市分公司)(邮政编码:131300)摘要:本文描述了用户模块的硬件组成、功能作用、单板类型、典型配置以及日常维护中用户管理的一些常用命令。
用户模块是平时维护与管理中最常接触、使用最频繁的部分。
所以,根据自己多年的维护经验对c&c08交换机用户模块总结如下,供大家参考。
关键词:用户模块硬件组成常用命令第1章硬件组成用户模块由用户母板、用户级单板、测试板、驱动板和电源板组成。
其中用户母板包括A、C型机和B型机母板,用户级单板包括ASL、DSL、DCN、AVM。
1.1 用户级单板1.1.1 ASLASL为模拟用户板,每板提供16路模拟用户线接口,每一路接口除完成基本的BORSCHT 功能外,还提供截铃、脉冲检测、极性反转、增益调整、16KC计费脉冲、高电压馈电和主叫号码显示功能,接收脉冲拨号。
ASL单板主要型号介绍:CC06ASL:16路全反极,提供16KC计费功能。
CC08ASL:主流板,第8、9路提供反极。
CC09ASL:16路全反极。
CC08ASL只有1个运行指示灯RUN(红色),用户板正常开工后红灯以1次/秒闪烁。
ASL槽位也可以插DSL、DCN、AVM,即ASL、DSL、DCN、AVM这几种单板插槽是兼容的。
1.1.2 DSLDSL为数字用户板,1块DSL占用1个ASL槽位。
每板提供8路U接口(偶数端口),即ISDN 2B+D 接口,支持ISDN业务。
2B+D是指在一对用户线的物理通路上,同时提供2个双向64Kbps的B 信道(Bearer Channel)和1个16Kbps的D信道(Demand Channel)表 1 DSL板指示灯说明1.1.3 DCNDCN为Centrex话务台接口板,每板有8个U口,每个U口可接一个Centrex话务台。
DCN与DSL硬件相同,单板软件不同。

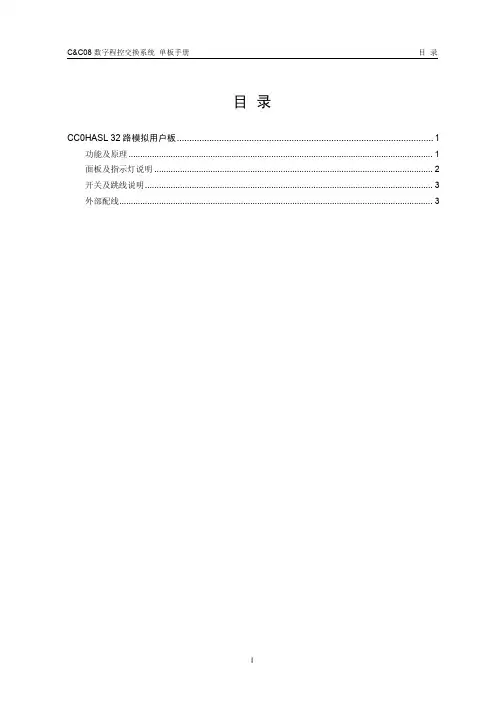

目录CC0HASL 32路模拟用户板 (1)功能及原理 (1)面板及指示灯说明 (2)开关及跳线说明 (3)外部配线 (3)CC0HASL 32路模拟用户板功能及原理模拟用户模块在主机(MPU)控制下,用户板(ASL)上的单片机完成对用户线状态的检测和上报。
ASL是用户模块的终端电路部分。
按照所接模拟用户线的数目可将用户板分为16路模拟用户板和32路模拟用户板,CC0HASL单板为32路模拟用户板,它只能插在32路用户框内。
CC0HASL单板主要实现以下功能:(1) 提供32 路模拟用户接口。
(2) 单板具备BORSCHT(馈电、过压/流保护、振铃、监视、编译码、混合、测试)功能。
(3) 提供某些特殊功能(2路反极、CID等)。
(4) 单板提供软件A/μ率可调、接口阻抗可调、增益可调功能。
CC0HASL,简称ASL32或A32。
原理如图1所示:图1模拟用户板(ASL32)原理图采用单片机(CPU)对32路用户电路进行控制,并与上级主节点(NOD)通信。
COMBO具有很强的DSP功能,主要完成时隙分配与交换、铃流控制及摘挂机检测等功能。
面板及指示灯说明图2是A32板面板图,表1是A32板指示灯的具体含义。
图2A32单板面板图表1A32板指示灯含义灯位颜色说明含义正常状态RUN 红无运行灯*1秒亮1秒灭为正常状态,灭或常亮属于异常状态BSY 绿无占用灯 **占用时常亮(只要有一路被占用)注* :该板上电或接收到主机的复位命令时,红灯0.5秒亮0.5秒灭,并自检,进入等待主机配置命令状态,如果5秒内收到配置命令,用户板开工,红灯1秒亮1秒灭,否则红灯重新0.5秒亮0.5秒灭,进入自检状态,再循环上述过程。
注**:占用包括话路正在接续、通话、测试等状态。
开关及跳线说明无。
外部配线用户电缆(32 对用户线),接在用户框母板的对应电缆接口。
32路用户框可以插16路用户电缆的插头,两个插头分别插在最上面和最下面,32路用户电缆插法如图3所示,其中第9到第12个用户是第一个插头的中间一竖排针,第13到16用户是第二个插头的中间一竖排针。
通信管理局技能鉴定题库-交换机务员(08机)一、单项选择题1、32模交换机,由于需要对各模块加数据,采用三级再启动的方式,有如下7个步骤:1)关闭备份软开关2)更新主机计次表和统计话单后立即取话单3)三级再启动MPU B板至单板开工4)通话及计费等重要功能测试5)待两块MPU全部三级启动完成并开工后,打开备份软开关6)三级再启动MPUA板7)倒换MPU板请按正确的操作顺序进行选择(假设升级前MPUA主用,MPUB备用)______。
(B)A、1>2>3>7>4>5>6B、2>1>3>7>4>6>5C、4>1>2>3>7>6>5D、2>1>3>7>4>5>62、C&C08交换机主叫显示功能采用的信号方式是______。
(A )A、FSKB、DTMFC、DSS1D、脉冲3、32模交换机RO3T版本指定占用中继的操作方法正确的是______( D )。
A、*66*01*00*00003#6660000B、*66*1*0*3#6660000C、*66*01*0*00003*6660000#D、*66*01*0*00003#66600004、在32模块中增加补充信令时,以下关于“主叫是否转译”的解释正确的是。
(D)A、A呼叫B,若B出局转移到C,如C要主叫号码,且A局“主叫是否转译”为“是”,则此时送的主叫号码为中继默认号码。
B、A呼叫B,若B出局转移到C,如C要主叫号码,且A局“主叫是否转译”为“是”,则此时不送主叫号码。
C、A呼叫B,若B出局转移到C,如C要主叫号码,且A局“主叫是否转译”为“是”,则此时送的主叫号码为A。
D、A呼叫B,若B出局转移到C,如C要主叫号码,且A局“主叫是否转译”为“是”,则此时送的主叫号码为B。
5、128模块动态补丁可通过下发命令加载,但补丁文件必须先放在______。
通信工(现场综合维护)一、单选(共763题)1.OTDR测试仪使用时常用的折射率是:(A.1.4675)。
2.OSPF路由协议报文在IP包中的协议号是(C.89)。
3.275W扩音机的非线性失真是(B.≤4%)。
4.275W扩音机的杂音电平的标准是(C.≤-60dB)。
5.电话集中机在800Hz额定输出电平时,测试主发、助发非线性失真应为(B.≤10%)。
6.《维规》规定电话集中机单线对机壳绝缘电阻应为(A.≥10MΩ)。
7.维规规定,测试电话集中机主、助通回路串音衰耗应为(B.≥56dB)。
8.会议电话分机杂音防卫度的标准是( C.≥52dB)。
9.保安器两根熔丝阻值不得大于(C.0.1欧)。
10.光纤损耗中三个低损耗窗口中短波段指(B.1.31μm)。
11.郑西高铁ZXMP S330设备SC时钟板和CS交叉板分别配置了6个。
( C.2,2块)12.事故发生在区间,应在1h内开通电话、( C.2h)内开通图像13.直通网线将(A.1~3、2~6)线序交叉,就成为交叉网线。
14.光端机的多路复用卡功能:提供了多路复用功能及(A.1+1)系统保护功能。
15.Ethernet Switch的100Mbit/s全双工端口的带宽为(C.200Mbit/s)。
16.诺西BS240基站CU模块退服,为排除诊断故障,可进行以下操作:①现场检查该基站的供电输入②更换故障CU模块、故障槽位③基站重启验证④检查合路器数据、基站数据⑤远端重启该基站⑥远端对载频模块进行测试正确的顺序为:( D.④⑥⑤①②③)。
17.中兴ONU用户单元机框的板位数为(C.16个)。
18.郑西高铁ZXMP S385设备EPE1支路板可以出(D.63路)E1。
19.目前使用的IP协议版本是IPv4,规定的IP地址长度为(C.32位)。
20.由于SPM随长度而积累,因而是采用G.652光纤的单波长系统的基本非线性损伤,门限功率大约为(A.18dBm)。
实训报告系(部、中心)姓名学号专业班级同组人员课程名称电信网络管理与应用实训题目名称状态查询及监控起止时间成绩指导教师签名C&C08交换机状态监控及查询一、实验目的了解程控交换机的硬件结构,按照模块.机框,单板的顺序进行数据配置。
并且了解程控交换机对各个部分的工作状态的查询功能和监控功能。
二、实验器材1、程控交换机。
2﹑实验用维护终端。
3﹑程控交换机(已经正常运行,可以打通本局电话,TUP及一号中继数据配置正确)。
4﹑电话机若干5﹑实验用维护终端若干三、实验内容说明了解C&C08交换机,按照“多网并存、互联互通、保护投资、平滑过渡”的思路,有力地支持电信网向综合化、智能化、移动化方向发展。
C&C08 提供符合ITU-T标准的ISDN、PHI、V5等各种接口,具备完善的信令系统,集交换与传输、有线与无线、窄带与宽带于一体,具有开放的通信平台,全方位地支持新国标要求提供的PSTN业务、ISDN业务、Centrex 业务、IN业务以及其它新业务,适用于端局、汇接局、关口局、长途局和国际局。
C&C08交换机可提供丰富的PSTN、ISDN业务并且可提供个性化的集团用户行业化解决方案。
已经服务于全国所有省会城市和主要地市2000多万集团用户。
采用C&C08交换机有利于运营商赢得用户、赢得竞争。
C&C08 系统容量可从256用户平滑扩充到80万用户线或24万中继线,C&C08 采用话务分散控制结构,交换模块内部采用分级分散群机控制技术,模块内部通信采用内存映射技术,加上大量使用大容量内存和高性能CPU,使C&C08 系统的BHCA值达6000K。
十万中继只需9个机柜,全光口功耗只需8.2KW,占地面积3.95平方米,远远低于传统交换机(一)实验平台数字程控交换系统总体配置图(二)C&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构。

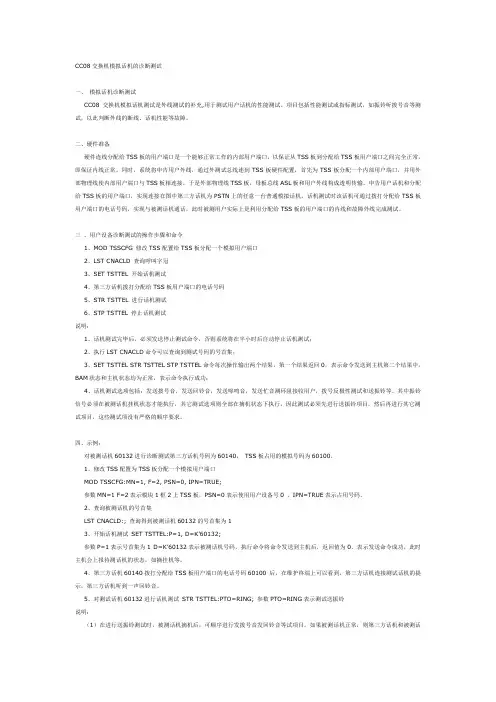

CC08交换机模拟话机的诊断测试一、模拟话机诊断测试CC08交换机模拟话机测试是外线测试的补充,用于测试用户话机的性能测试。
项目包括性能测试或指标测试,如振铃听拨号音等测试,以此判断外线的断线、话机性能等故障。
二、硬件准备硬件连线分配给T SS板的用户端口是一个能够正常工作的内部用户端口,以保证从T SS板到分配给T SS板用户端口之间完全正常,即保证内线正常。
同时,系统将申告用户外线,通过外测试总线连到T SS板硬件配置,首先为T SS板分配一个内部用户端口,并用外部物理线使内部用户端口与T SS板相连接。
于是外部物理线T SS板,母板总线A SL板和用户外线构成透明传输。
申告用户话机和分配给TSS板的用户端口,实现连接在图中第三方话机为P STN上的任意一台普通模拟话机。
话机测试时该话机可通过拨打分配给T SS板用户端口的电话号码,实现与被测话机通话,此时被测用户实际上是利用分配给T SS板的用户端口的内线和故障外线完成测试。
三、用户设备诊断测试的操作步骤和命令1、MOD TSSCFG 修改T SS配置给T SS板分配一个模拟用户端口2、LST CNACLD 查询呼叫字冠3、SET TSTTEL 开始话机测试4、第三方话机拨打分配给TSS板用户端口的电话号码5、STR T STTEL 进行话机测试6、STP TSTTEL 停止话机测试说明:1、话机测试完毕后,必须发送停止测试命令,否则系统将在半小时后自动停止话机测试;2、执行LST CNACLD命令可以查询到测试号码的号首集;3、SET TSTTEL STR TSTTEL STP TSTTEL命令每次操作输出两个结果,第一个结果返回0,表示命令发送到主机第二个结果中,BAM状态和主机状态均为正常,表示命令执行成功;4、话机测试选项包括:发送拨号音,发送回铃音,发送嗥鸣音,发送忙音测环阻接收用户,拨号反极性测试和送振铃等。
其中振铃信号必须在被测话机挂机状态才能执行,其它测试选项则全部在摘机状态下执行,因此测试必须先进行送振铃项目,然后再进行其它测试项目,这些测试项没有严格的顺序要求。
华为接⼊⽹产品单板⼿册华为接⼊⽹产品产品⼿册1 概述在实际的维护中,如果现场⼯区⼯程师对各种单板的指⽰灯含义⽐较清楚,对定位故障是⼤有帮助的。
了解指⽰灯正常运⾏状态,可以直观判断单板的运⾏情况;了解单板在复位或加载过程中指⽰灯的变化情况,则能有效帮助我们定位故障点。
因此本⽂详细介绍了接⼊⽹主要单板的指⽰灯含义,希望能对⼴⼤客户的维护有所帮助。
2 单板指⽰灯详细说明2.1 AV5板指⽰灯详细说明03030561 HV01A V50-V5.2协议处理及主控板⽤于GV5-I主控框(2M板为DTM),⽀持2E1接⼝,与H30系列A V5不通⽤!03031229 H302A V50-协议处理及主控03036341 H303A V50-协议处理及主控⽤于GV5-III主控框(2M板为DTE)1、HV01A V5单板正常运⾏时的灯态:RUN:运⾏灯,指⽰运⾏状态、主备板状态、360程序加载等;1000ms亮,1000ms灭:主⽤正常1900ms亮,100ms灭:正在由备⽤升主⽤进⾏平滑处理100ms亮,1900ms灭:备⽤正常250ms亮,250ms灭:正在加载或主备⾝份还未确定<250ms亮,<250ms灭:加载程序的最后阶段,正在解压缩V5S:V5接⼝状态指⽰灯;亮:V5接⼝正常灭:V5接⼝异常V5L :V5链路状态指⽰灯;常亮:所有V5链路层正常常灭:所有V5链路层异常1s亮,1s灭:有⼀条链路不正常,如果这时候V5S亮,则说明有链路坏掉其他情况:若⼲条链路异常,闪的频率越⾼,坏的越多,但⼀般来说,只有上述三种状态。
MSL:主备板通信链路状态指⽰灯;亮:链路正常灭:链路异常COM:与后台通信状态指⽰等;亮:链路正常灭:链路异常CLK :当前时钟主⽤指⽰灯;亮:当前该板提供时钟,既该板时钟主⽤灭:当前该板不提供时钟,既该板时钟备⽤E11 :E11物理状态指⽰灯;亮:E11正常灭:E11异常E12 :E12物理状态指⽰灯;亮:E12正常灭:E12异常NOD :188NOD指⽰灯。
C&C08交换机系统介绍一.实验目的通过本实验,了解程控交换机各个单元所具备的最基本的功能。
二.实验器材程控交换机一套三.实验内容(一)实验平台数字程控交换系统总体配置图图1-1总体配置图(二)C&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构。
整个硬件系统可分为以下4个等级:1.单板单板是C&C08数字程控交换系统的硬件基础,是实现交换系统功能的基本组成单元。
如图1—2所示,C&C08的所有单板均采用插拔式的机械结构,由PCB 板(印制电路板)和单板附件(包括上扳手、下扳手、弹性锁定钩针、拉手条、单板插头等)组成。
(1)上扳手 (2)弹性锁定钩针 (3)指示灯 (4)拉手条(5)下扳手 (6)板名 (7) PCB板 (8)单板插头图1-2单板结构示意图C&C08的单板具有如下共同特点:·大量采用ASIC、EPLD、FPGA等先进的集成电路,单板的集成度高、工艺性好、可靠性高。
·严格按照统一的硬件设计规范进行设计,大量继承原有的成熟电路设计经验,单顿升级简单.。
·支持热拔插功能。
·单板内部自带WATCH DOG,在单板出现严重问题时,能自动复位单板。
·提供串口打印功能和复位开关。
2.功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框,如SM中的主控框、用户框、中继框等。
机框是构成模块的基础,其作用是将各种单板组合起来构成一个独立的单元。
在C&C08中,不同的机框有着不同的功能用途:·在AM/CM中,机框的种类主要有时钟框、通信控制框、传输接口框等。
·在SM中,机框的种类主要有时钟框、主控框、数字中继框、模拟中继框、用户框、RSA框等。
如图1-3所示,C&C08的所有机框均采用推拉式的机械结构,由插箱(包括上前梁、上后梁、下前梁、下后梁、左侧板、右侧板、滑道等)和母板(位于机框的背面,图中未标出)组成,不同的母板和插箱组装在一起,即可构成不同种类的机框。
远端模块RSP一、远端模块功能:为了解决远离用户的入网及网络管理,提高通信质量,C&C08数字程控交换系统提供了用户远端接入的组网方式,可以根据本地网情况,将用户单元安装在与AM/CM 模块相距50公里范围内的任何地方。
C&C08数字程控交换系统所提供的远端接入方式共有以下几种:远端交换模块RSM、远端交换模块RSMII、远端交换模块SMII、远端用户模块RSA、一体化模块RIM和远端用户处理模块RSP。
二、单板介绍:1、ASL用户板概述用户板分为两种类型:ASL16板可接16路模拟线,ASL32可接32 路模拟线。
2、RSP主控单元概述端用,提供插框中系的接口,标准配置为每框两块,两块板以负荷分担方式工作,也可配置一块,但此时无法互助,如果该板损坏,整框用户的业务会中断。
每块RSP电路板对上一级(如传输设备或中继板)以标准E1接口(最多4个)相连。
RSP-12用户框的配置如图所示:RSP-12框每框可插11块用户板。
但当16、17槽位不插电源板PWX时,第16槽位可以插用户板,这样,每框最多可插12块用户板,可带最大模拟用户数为192。
如果使用32路用户板,用户数增倍。
RSP-12用户框配置图RSP-19用户框的配置如图所示:RSP-19框配置图RSP-19每框可带19块用户板,最大用户数为304三、面板及指示灯说明:图为H302RSP单板面板图。
表1描述了H302RSP单板面板各指示灯的具体含OA ID*)CLKL N K 1()LN K2O E11O E12QE13O E14RSPH302RSP单板面板图远端交换模块SMII远端交换模块SMII远端交换模块SMII是一种成本更低的组网方式。
是由E16/STU板使用E1端口,采用LPMC2+IDT协议在AM/CM与SM之间建立链路的一种组网方式。
图远端交换模块SMIISMII模块直接采用N个E1与AM/CM连接,中间不经过TSM或UTM。
目录
CC08ASL模拟用户板 (1)
功能及原理 (1)
面板及指示灯说明 (2)
开关及跳线说明 (3)
技术指标 (3)
外部配线 (3)
CC08ASL模拟用户板
功能及原理
模拟用户模块在主机(MPU)控制下,用户板(ASL)上的单片机完成对用
户线状态的检测和上报。
ASL是用户模块的终端电路部分。
按照所接模拟用
户线的数目可将用户板分为16路模拟用户板和32路模拟用户板,CC08ASL
单板为16路模拟用户板。
CC08ASL板具有以下功能:
(1) 提供16路模拟用户接口;
(2) 单板具备BORSCHT(馈电、过压/流保护、振铃、监视、编译码、混合、
测试功能);
(3) 提供某些特殊功能(反极性、16KHz、远距离、CID、计费脉冲);
(4) 单板提供脉冲解码功能。
需要指出的是CC08ASL板只能为部分用户提供反极性。
模拟用户板原理如图1所示:
A
B
A
B
图1模拟用户板原理图
采用单片机(CPU)对16路用户电路进行控制,并与上级主节点(NOD)通
信。
面板及指示灯说明
图2是CC08ASL板面板图,表1是CC08ASL板指示灯的具体含义。
图2CC08ASL单板面板图
表1CC08ASL板指示灯说明
灯名颜色含义说明正常状态
RUN 红运行灯 0.5亮0.5秒灭*: 表示该板上电、或表示接
1秒亮1秒灭
收到主机的复位命令、或表示5秒内未收
到配置命令重新自检。
1亮1秒灭:表示单板开工。
注* :该板上电或接收到主机的复位命令时,红灯0.5亮0.5秒灭,并自检,进入等待主机
配置命令状态,如果5秒内收到配置命令,用户板开工,红灯1亮1秒灭,否则红灯重新
0.5亮0.5秒灭,进入自检状态,再循环上述过程。
开关及跳线说明
无。
技术指标
CC08ASL板典型功耗为:
-48V 电源静态 38mA
动态 340mA(680W环阻 16路)
+5V 静态 50~55mA
动态 115 ~120mA(680W环阻 16路)
-5V 静态 60mA
动态 60mA
外部配线
用户电缆(16对用户线),接在用户框母板的对应电缆接口。
如下:
ASL板外部配线示意图如图3所示。
2
3
4
5
6
7
8
25
26
27
28
29
30
31
32
图3ASL板外部配线示意图
DEL板上配线槽JP1 HEADER头DEL板下配线槽JP2 HEADER头
a1:A0 c1:B0 a25:A8 c25:B8
a2:A1 c2:B1 a26:A9 c26:B9
a3:A2 c3:B2 a27:A10 c27:B10
a4:A3 c4:B3 a28:A11 c28:B11
a5:A4 c5:B4 a29:A12 c29:B12
a6:A5 c6:B5 a30:A13 c30:B13
a7:A6 c7:B6 a31:A14 c31:B14
a8:A7 c8:B7 a32:A15 c32:B15
注意:
(A0、B0)……(A15、B15)为16路模拟用户外线。
