泡沫灭火系统检测作业指导书

泡沫灭火系统检查要点模版一、灭火泡沫液1. 泡沫液存储容器- 检查存储容器的密封性和完整性- 确保容器上的标识清晰可见，包括液体类型、浓度、厂商信息等- 检查容器是否有泄露迹象，并检查容器底部是否有异常积聚物2. 泡沫液闸阀- 检查闸阀是否处于关闭状态- 检查闸阀是否有损坏或渗漏迹象3. 泡沫液管路- 检查管路是否完整，并确保连接部分无渗漏- 检查管路是否受到磨损或腐蚀- 检查管路固定件是否牢固4. 泡沫液浓度- 检查泡沫液浓度是否符合要求，需要进行浓度测试- 根据厂商要求，检查浓度测试工具的准确性5. 泡沫液喷嘴- 检查喷嘴是否有堵塞- 检查喷嘴是否完好无损- 检查喷嘴是否按照设计要求安装二、泡沫发生器1. 发生器外观- 检查发生器外观是否有损坏或异常- 检查发生器上的标识是否清晰可见2. 发生器安装- 检查发生器是否牢固安装在指定位置- 检查发生器连接管路是否正常连接- 检查发生器连接管路是否有渗漏迹象3. 发生器操作- 检查发生器的操作面板是否正常工作- 检查发生器的报警器是否正常工作- 检查发生器的手动/自动切换装置是否正常工作- 检查发生器的压力表是否正常工作三、氮气驱动系统1. 氮气储瓶- 检查储瓶上的标识是否清晰可见，包括储气量和厂商信息等- 检查储瓶的密封性和完整性- 检查储瓶底部是否有异常积聚物2. 氮气管路- 检查管路是否完整，并确保连接部分无渗漏- 检查管路是否受到磨损或腐蚀- 检查管路固定件是否牢固3. 氮气调压器- 检查调压器是否正常工作- 检查调压器是否有渗漏或损坏迹象4. 氮气瓦斯- 检查瓦斯的操作面板是否正常工作- 检查瓦斯的手动/自动切换装置是否正常工作四、控制系统1. 控制面板- 检查控制面板是否正常工作，包括指示灯、按钮和报警器等- 检查控制面板是否有异常显示或报警信息- 检查控制面板的电源和连接线路是否正常2. 火灾探测器和报警器- 检查探测器和报警器是否正常工作- 检查探测器和报警器的电源和连接线路是否正常- 检查探测器和报警器的清洁程度，避免灰尘或污染影响正常工作3. 手动启动装置- 检查手动启动装置是否正常工作- 检查手动启动装置的位置是否明确标识五、其他检查事项1. 环境条件- 检查泡沫灭火系统周围的环境是否符合要求，如温度、湿度等- 检查泡沫灭火系统周围是否有可燃物或阻碍泡沫喷射的物体2. 记录和维护- 检查泡沫灭火系统的检查记录是否完整和准确- 检查维护人员对系统的维护记录是否规范和及时以上是泡沫灭火系统检查的要点模板，希望对您有所帮助！如果需要更详细的检查要点，还请参考相关的行业标准和规范。

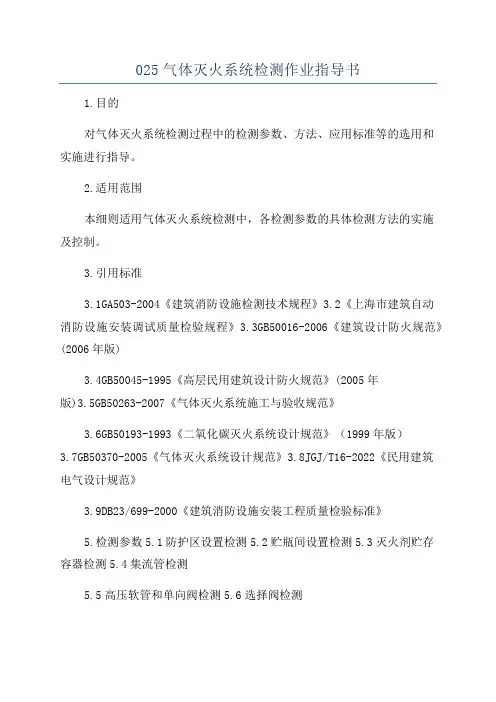

025气体灭火系统检测作业指导书1.目的对气体灭火系统检测过程中的检测参数、方法、应用标准等的选用和实施进行指导。

2.适用范围本细则适用气体灭火系统检测中，各检测参数的具体检测方法的实施及控制。

3.引用标准3.1GA503-2004《建筑消防设施检测技术规程》3.2《上海市建筑自动消防设施安装调试质量检验规程》3.3GB50016-2006《建筑设计防火规范》(2006年版)3.4GB50045-1995《高层民用建筑设计防火规范》(2005年版)3.5GB50263-2007《气体灭火系统施工与验收规范》3.6GB50193-1993《二氧化碳灭火系统设计规范》（1999年版）3.7GB50370-2005《气体灭火系统设计规范》3.8JGJ/T16-2022《民用建筑电气设计规范》3.9DB23/699-2000《建筑消防设施安装工程质量检验标准》5.检测参数5.1防护区设置检测5.2贮瓶间设置检测5.3灭火剂贮存容器检测5.4集流管检测5.5高压软管和单向阀检测5.6选择阀检测5.9灭火剂输送管道检测5.10灭火控制器功能检测5.11系统功能检测6.检测程序6.1防护区设置检验要求及方法：（1）围护构件应采用非燃烧体材料制作，强度应符合设计要求。

（2）防护区不宜开口，如必须开口时，应符合设计要求，门窗应易于关闭。

（3）在经常有人的防护区内设置的无管网灭火装置应有切断自动控制系统的手动装置。

（4）防护区内应设置火灾和灭火剂施放的声报警器；在防护区的每个入口处应设置光报警器和采用气体灭火系统的防护标志。

（5）在疏散通道与出口处，应设置事故照明和疏散指示标志。

6.2贮瓶间设置检验要求及方法：（1）卤代烷1211贮瓶间温度0～50℃；卤代烷1301贮瓶间温度-20℃～55℃，CO2贮瓶间温度0～49℃。

（2）贮瓶间室内温度测定。

（3）贮瓶间照明灯照明度不得低于150L某（4）贮瓶间应靠近防护区，耐火极限不应低于二级。

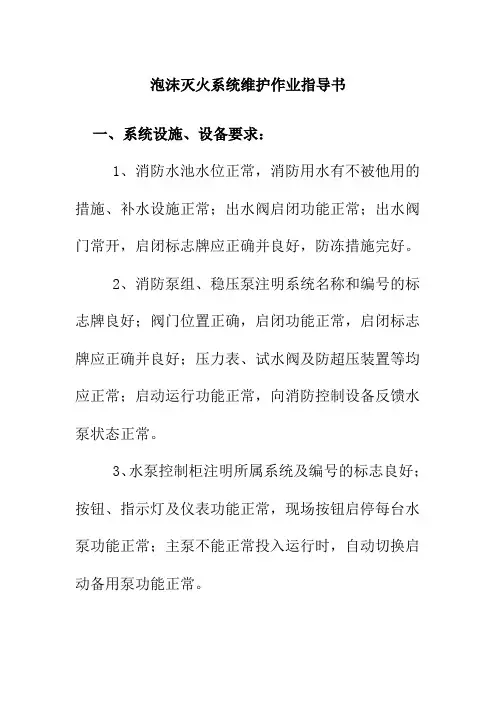

泡沫灭火系统维护作业指导书
一、系统设施、设备要求：
1、消防水池水位正常，消防用水有不被他用的措施、补水设施正常；出水阀启闭功能正常；出水阀门常开，启闭标志牌应正确并良好，防冻措施完好。

2、消防泵组、稳压泵注明系统名称和编号的标志牌良好；阀门位置正确，启闭功能正常，启闭标志牌应正确并良好；压力表、试水阀及防超压装置等均应正常；启动运行功能正常，向消防控制设备反馈水泵状态正常。

3、水泵控制柜注明所属系统及编号的标志良好；按钮、指示灯及仪表功能正常，现场按钮启停每台水泵功能正常；主泵不能正常投入运行时，自动切换启动备用泵功能正常。

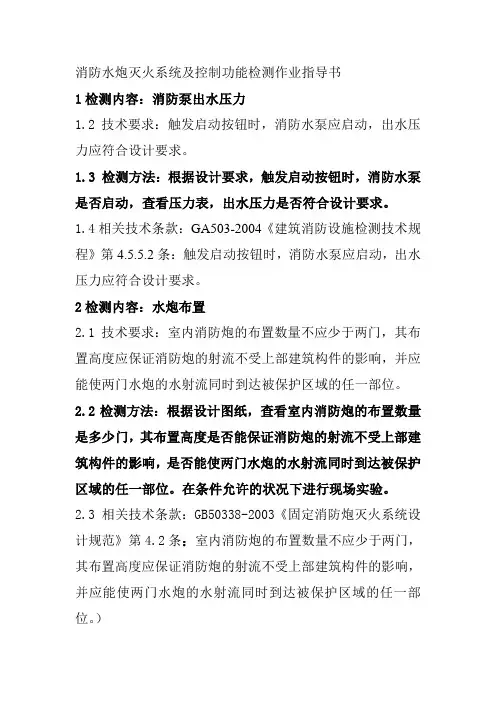

消防水炮灭火系统及控制功能检测作业指导书1检测内容：消防泵出水压力1.2技术要求：触发启动按钮时，消防水泵应启动，出水压力应符合设计要求。

1.3 检测方法：根据设计要求，触发启动按钮时，消防水泵是否启动，查看压力表，出水压力是否符合设计要求。

1.4相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.5.5.2条：触发启动按钮时，消防水泵应启动，出水压力应符合设计要求。

2检测内容：水炮布置2.1技术要求：室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑构件的影响，并应能使两门水炮的水射流同时到达被保护区域的任一部位。

2.2检测方法：根据设计图纸，查看室内消防炮的布置数量是多少门，其布置高度是否能保证消防炮的射流不受上部建筑构件的影响，是否能使两门水炮的水射流同时到达被保护区域的任一部位。

在条件允许的状况下进行现场实验。

2.3相关技术条款：GB50338-2003《固定消防炮灭火系统设计规范》第4.2条：室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑构件的影响，并应能使两门水炮的水射流同时到达被保护区域的任一部位。

）2.4消防炮（详见：图一、图二P123）3检测内容：炮口压力3.1技术要求：触发启泵按钮，查看消防泵启动和信号显示，记录炮入口压力表数值。

3.2检测方法：根据设计图纸，触发启泵按钮，查看消防泵启动和信号显示，记录炮入口压力表数值。

水炮的喷射压力是否符合设计要求。

3.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第5.5.2.1条：触发启泵按钮，查看消防泵启动和信号显示，记录炮入口压力表数值。

4检测内容：阀门开启4.1技术要求：当消防泵出口管径大于300mm时，不应采用单一手动启闭功能。

阀门应有明显的启闭标志，远控阀门应具有快速启闭功能，且密封可靠。

常开或常闭的阀门应设锁定装置，控制阀门和需要启闭的阀门应设启闭指示器。

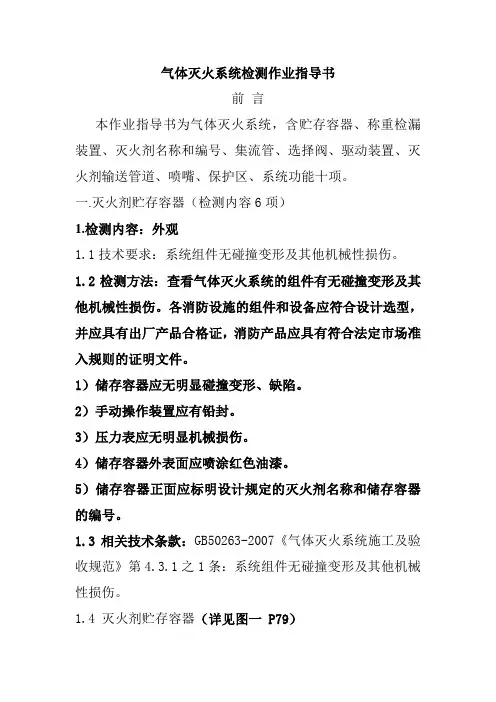

气体灭火系统检测作业指导书前言本作业指导书为气体灭火系统，含贮存容器、称重检漏装置、灭火剂名称和编号、集流管、选择阀、驱动装置、灭火剂输送管道、喷嘴、保护区、系统功能十项。

一.灭火剂贮存容器（检测内容6项）1.检测内容：外观1.1技术要求：系统组件无碰撞变形及其他机械性损伤。

1.2检测方法：查看气体灭火系统的组件有无碰撞变形及其他机械性损伤。

各消防设施的组件和设备应符合设计选型，并应具有出厂产品合格证，消防产品应具有符合法定市场准入规则的证明文件。

1）储存容器应无明显碰撞变形、缺陷。

2）手动操作装置应有铅封。

3）压力表应无明显机械损伤。

4）储存容器外表面应喷涂红色油漆。

5）储存容器正面应标明设计规定的灭火剂名称和储存容器的编号。

1.3相关技术条款：GB50263-2007《气体灭火系统施工及验收规范》第4.3.1之1条：系统组件无碰撞变形及其他机械性损伤。

1.4灭火剂贮存容器（详见图一 P79）2检测内容：表面防腐层2.1技术要求：组件外露非机械加工表面保护涂层完好。

2.2 检测方法：查看组件外露非机械加工表面保护涂层是否完好。

2.3相关技术条款：GB50263-2007,第4.3.1条之2：组件外露非机械加工表面保护涂层完好。

3检测内容：外露接口3.1技术要求：组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。

3.2 检测方法：查看组件所有外露接口是否设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面有无损伤。

3.3相关技术条款：GB50263-2007《气体灭火系统施工及验收规范》第4.3.1条之3：组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。

4 检测内容：规格4.1技术要求：同一规格的灭火剂储存容器，其高度差不宜超过20 mm。

4.2 检测方法：用钢卷尺测量同一规格的灭火剂储存容器的高度差时多少毫米。

4.3 相关技术条款：GB50263-2007《气体灭火系统施工及验收规范》第4.3.1条之5：同一规格的灭火剂储存容器，其高度差不宜超过20 mm。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改泡沫灭火系统泡沫液和系统组件现场检查(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process泡沫灭火系统泡沫液和系统组件现场检查(新编版)泡沫灭火系统施工前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行到场检验，不合格的组件、管件、设备、材料不能使用。

本节仅对泡沫灭火系统专用组件、材料及和其他系统要求不同的组件、材料的现场检查进行说明。

产品质量证明文件检查内容和要求详见本篇第一章的相关内容；供水设施、管网管件、通用阀门等组件的现场检查内容和要求详见本篇第二章“消防给水”的相关内容。

一、泡沫液的现场检验一般情况下，泡沫液进场后，需要现场取样留存，以待日后需要时送检。

留存泡沫液的储存条件要满足现行国家标准《泡沫灭火剂》GB15308和《泡沫灭火系统设计规范》GB50151的相关规定。

1.检查内容及要求因为泡沫液是泡沫灭火系统的关键材料，直接影响系统的灭火效果，所以把好泡沫液的质量关是至关重要的环节。

对于泡沫液用量较多的情况，需要将其送至具备相应资质的检测单位进行检测。

对属于下列情况之一的泡沫液需要送检：（1）6％型低倍数泡沫液设计用量大于或等于7.0t；（2）3％型低倍数泡沫液设计用量大于或等于3.5t；（3）6%蛋白型中倍数泡沫液最小储备量大于或等于2.5t；（4）6％合成型中倍数泡沫液最小储备量大于或等于2.0t；（5）高倍数泡沫液最小储备量大于或等于1.0t；（6）合同文件规定的需要现场取样送检的泡沫液。

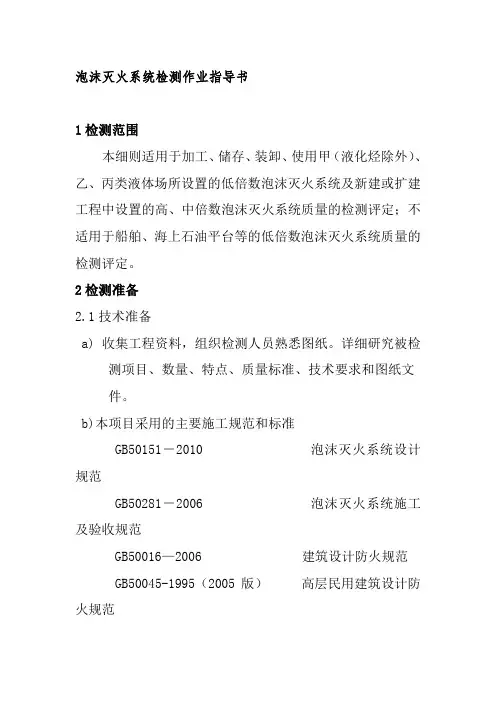

泡沫灭火系统检测作业指导书
1检测范围
本细则适用于加工、储存、装卸、使用甲（液化烃除外）、乙、丙类液体场所设置的低倍数泡沫灭火系统及新建或扩建工程中设置的高、中倍数泡沫灭火系统质量的检测评定；不适用于船舶、海上石油平台等的低倍数泡沫灭火系统质量的检测评定。

2检测准备
2.1技术准备
a) 收集工程资料，组织检测人员熟悉图纸。

详细研究被检
测项目、数量、特点、质量标准、技术要求和图纸文
件。

b)本项目采用的主要施工规范和标准
GB50151－2010 泡沫灭火系统设计规范
GB50281－2006 泡沫灭火系统施工及验收规范
GB50016—2006 建筑设计防火规范
GB50045-1995（2005版）高层民用建筑设计防火规范。

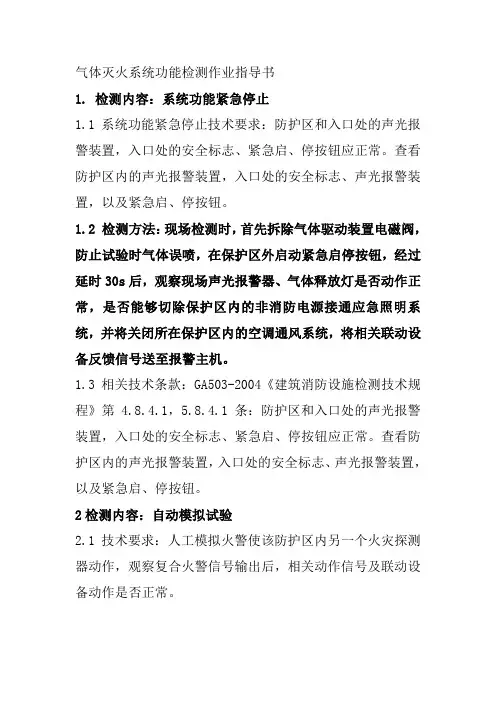

气体灭火系统功能检测作业指导书1. 检测内容：系统功能紧急停止1.1系统功能紧急停止技术要求：防护区和入口处的声光报警装置，入口处的安全标志、紧急启、停按钮应正常。

查看防护区内的声光报警装置，入口处的安全标志、声光报警装置，以及紧急启、停按钮。

1.2 检测方法：现场检测时，首先拆除气体驱动装置电磁阀，防止试验时气体误喷，在保护区外启动紧急启停按钮，经过延时30s后，观察现场声光报警器、气体释放灯是否动作正常，是否能够切除保护区内的非消防电源接通应急照明系统，并将关闭所在保护区内的空调通风系统，将相关联动设备反馈信号送至报警主机。

1.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.8.4.1，5.8.4.1条：防护区和入口处的声光报警装置，入口处的安全标志、紧急启、停按钮应正常。

查看防护区内的声光报警装置，入口处的安全标志、声光报警装置，以及紧急启、停按钮。

2检测内容：自动模拟试验2.1技术要求：人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常。

2.2 检测方法：现场检测时，首先拆除现场驱动装置上电磁阀，防止气体误喷，然后将报警主机打入“自动”控制状态，采用感烟探测器测试仪、感温探测器测试仪对其进行模拟两个独立的火灾信号，当气体灭火控制器收到两个独立的火灾信号后经过延时30s后，观察现场声光报警器、气体释放灯是否动作正常，是否能够切除保护区内的非消防电源接通应急照明系统，并将关闭所在保护区内的空调通风系统，将相关联动设备反馈信号送至报警主机。

2.3 相关技术条款：GB50263-2007《气体灭火系统施工及验收规范》第E.2.2条之3：人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常。

3检测内容：自动试验声、光报警信号，设备联动3.1技术要求：延迟时间与设定时间相符，相应时间满足要求。

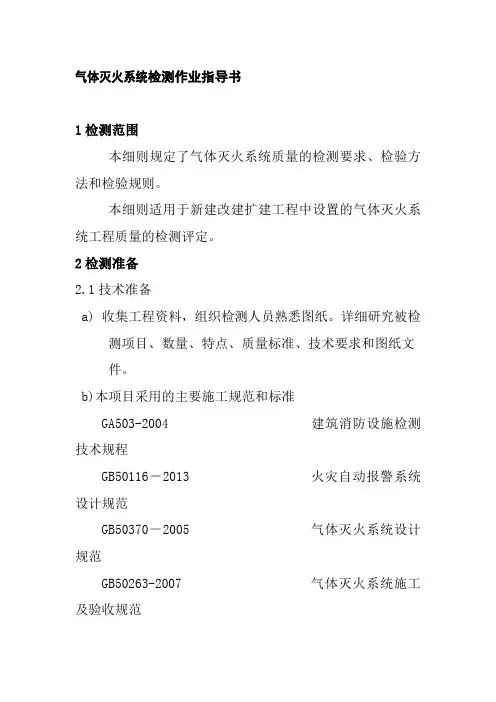

气体灭火系统检测作业指导书
1检测范围
本细则规定了气体灭火系统质量的检测要求、检验方法和检验规则。

本细则适用于新建改建扩建工程中设置的气体灭火系统工程质量的检测评定。

2检测准备
2.1技术准备
a) 收集工程资料，组织检测人员熟悉图纸。

详细研究被检
测项目、数量、特点、质量标准、技术要求和图纸文
件。

b)本项目采用的主要施工规范和标准
GA503-2004 建筑消防设施检测技术规程
GB50116－2013 火灾自动报警系统设计规范
GB50370－2005 气体灭火系统设计规范
GB50263-2007 气体灭火系统施工及验收规范。

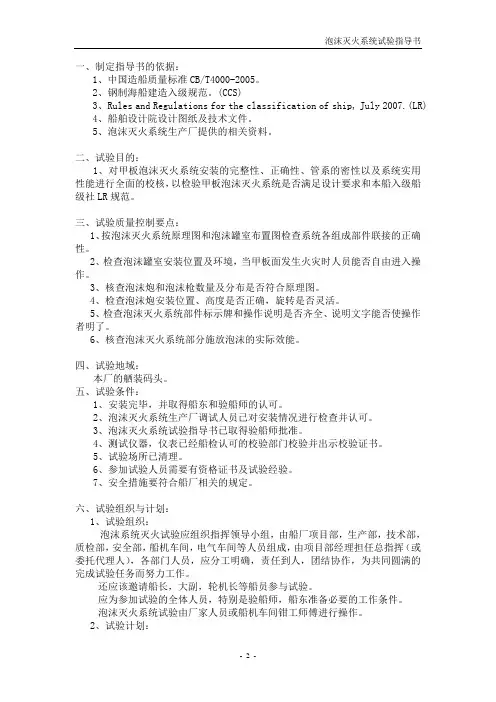

一、制定指导书的依据：1、中国造船质量标准CB/T4000-2005。

2、钢制海船建造入级规范。

(CCS)3、Rules and Regulations for the classification of ship, July 2007.(LR)4、船舶设计院设计图纸及技术文件。

5、泡沫灭火系统生产厂提供的相关资料。

二、试验目的：1、对甲板泡沫灭火系统安装的完整性、正确性、管系的密性以及系统实用性能进行全面的校核，以检验甲板泡沫灭火系统是否满足设计要求和本船入级船级社LR规范。

三、试验质量控制要点：1、按泡沫灭火系统原理图和泡沫罐室布置图检查系统各组成部件联接的正确性。

2、检查泡沫罐室安装位置及环境，当甲板面发生火灾时人员能否自由进入操作。

3、核查泡沫炮和泡沫枪数量及分布是否符合原理图。

4、检查泡沫炮安装位置、高度是否正确，旋转是否灵活。

5、检查泡沫灭火系统部件标示牌和操作说明是否齐全、说明文字能否使操作者明了。

6、核查泡沫灭火系统部分施放泡沫的实际效能。

四、试验地域：本厂的舾装码头。

五、试验条件：1、安装完毕，并取得船东和验船师的认可。

2、泡沫灭火系统生产厂调试人员已对安装情况进行检查并认可。

3、泡沫灭火系统试验指导书已取得验船师批准。

4、测试仪器，仪表已经船检认可的校验部门校验并出示校验证书。

5、试验场所已清理。

6、参加试验人员需要有资格证书及试验经验。

7、安全措施要符合船厂相关的规定。

六、试验组织与计划：1、试验组织：泡沫系统灭火试验应组织指挥领导小组，由船厂项目部，生产部，技术部，质检部，安全部，船机车间，电气车间等人员组成，由项目部经理担任总指挥（或委托代理人），各部门人员，应分工明确，责任到人，团结协作，为共同圆满的完成试验任务而努力工作。

还应该邀请船长，大副，轮机长等船员参与试验。

应为参加试验的全体人员，特别是验船师，船东准备必要的工作条件。

泡沫灭火系统试验由厂家人员或船机车间钳工师傅进行操作。

水喷雾灭火系统检测作业指导书1检测准备1.1技术准备a) 收集工程资料，组织检测人员熟悉图纸。

详细研究被检测项目、数量、特点、质量标准、技术要求和图纸文件。

b)本项目采用的主要施工规范和标准GB50016-2006 建筑设计防火规范GB50045-1995（2005版）高层民用建筑设计防火规范GB50084-2001 (2005年版) 自动喷水灭火系统设计规范GB50261－1996 自动喷水灭火系统施工及验收规范GA503-2004 建筑消防设施检测技术规程DB33/ 1067—2013 建筑工程消防验收规范GB50219－1995 水喷雾灭火系统设计规范1.2仪器准备根据检测项目内容，配备以下检测设备：1、卷尺2、水喷淋系统试水检测装置3、电子秒表4、数字声级计5、数字照度计6、超声波流量计2、技术要求与检测方法2.1 消防水源要求及依据：1.消防用水可由消防给水管网、消防水池或天然水源供给，并应确保用水量。

GB50016-2006 8.1.2 GB50045-1995(2005年版) 7.1.2 GB50219—1995 5.0.12.取水设施应采取防止被杂物堵塞的措施，严寒和寒冷地区水喷雾灭火系统的给水设施应采取防冻措施。

GA503-2004 4.4.1 GB50219—1995 5.0.23.消防水池有效容积≥ m3，其中水喷雾用水量≥ m3。

GB50016-2006 8.1.5；8.2.1；8.4.1 GB50045-1995(2005年版) 7.2.1；7.2.2GB50219—1995 7.1.4 DB33/ 1067—2013 7.2.24.消防水箱有效容量≥ 6 m3 /12 m3 /18 m3。

GB50016-2006 8.4.4 GB50045-1995(2005年版) 7.4.7 DB33/ 1067—2013 7.4.45.合用水池或水箱有确保消防用水措施。

GA503-2004 4.4.1.1；4.4.2.1 GB50016-2006 8.4.4 GB50045-1995(2005年版) 7.3.4；7.4.7检测方法a)、资料核查、根据相关图纸设计文件计算水池、水箱的容积。

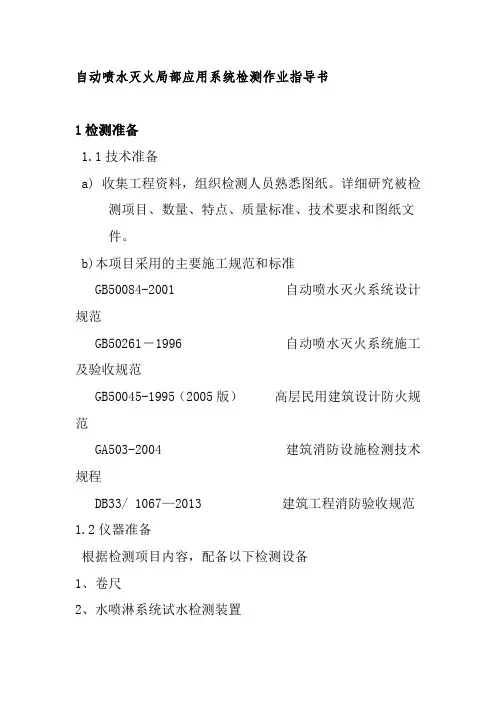

自动喷水灭火系统检测作业指导书1检测准备1.1技术准备a) 收集工程资料，组织检测人员熟悉图纸。

详细研究被检测项目、数量、特点、质量标准、技术要求和图纸文件。

b)本项目采用的主要施工规范和标准GB50016-2006 建筑设计防火规范GB50045-1995（2005版）高层民用建筑设计防火规范GB50084-2001 (2005年版) 自动喷水灭火系统设计规范GB50261－2005 自动喷水灭火系统施工及验收规范GA503-2004 建筑消防设施检测技术规程GB50116-2013 火灾自动报警系统设计规范DB33/ 1067—2013 建筑工程消防验收规范1.2仪器准备根据检测项目内容，配备以下检测设备：1、卷尺2、水喷淋系统试水检测装置3、电子秒表4、数字声级计5、超声波流量计2、技术要求与检测方法2.1 消防水源要求及依据：1.消防用水可由给水管网、消防水池或天然水源供给。

GB50016-2006 8.1.2GB50045-1995(2005年版) 7.1.2GB50084-2001 (2005年版) 10.1.1D B33/ 1067—2013 7.2.12.应保证用水的可靠性，有补水措施GA503-2004 4.4.1GB50045-1995(2005年版)7.3.3 DB33/ 1067—2013 7.2.23.消防水池有效容量≥ m3，其中自喷用水≥ m3GB50016-2006 8.1.5；8.2.1；8.4.1GB50045-1995(2005年版) 7.2.1；7.2.2 DB33/ 1067—2013 7.2.24.消防水箱有效容量≥ 6 m3 /12 m3 /18 m3 GB50016-2006 8.4.4GB50045-1995(2005年版) 7.4.7 DB33/ 1067—2013 7.6.25.合用水池或水箱有确保消防用水措施 GB50016-2006 8.4.4 DB33/ 1067—2013 7.2.2GA503-2004 4.4.1.1 4.4.2.1 GB50045-1995(2005年版) 7.3.4 7.4.7检测方法a)、资料核查、根据相关图纸设计文件计算水池、水箱的容积。

泡沫灭火系统检测作业指导书前言本作业指导书为泡沫灭火系统，含消防水池、消防泵、泡沫贮罐、比例混合器、泡沫产生器、泡沫栓、泡沫喷头、系统功能七项。

一、水池(检测内容3项)1检测内容：有效容量1.1技术要求：消防水箱和消防水池容量，应符合设计要求。

1.2检测方法：根据设计图纸，消防水池容量是否符合设计要求。

测量水池的高，长，宽，再用体积公式计算容积：V=Sh=长*宽*高1.2.相关技术条款：GB50261-2005《自动喷水灭火系统施工及验收规范》第8.0.4.1条：消防水箱和消防水池容量，应符合设计要求。

2检测内容：保障措施2.1技术要求：消防水池的水位及消防用水不被他用的措施。

2.2检测方法：查看消防水池的水位是否符合设计要求，查看消防水箱出水管道是否有其他用水，消防用水与生产、生活用水合并的水池，是否采取消防用水不作他用的技术措施并正常。

2.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第5.4.1.1条：消防水池的水位及消防用水不被他用的措施。

3检测内容：补水设施3.1技术要求：消防水池补水设施应正常。

3.2检测方法：根据设计图纸，查看消防水池补水设施是否正常。

3.3. 相关技术条款：GA503-2004《建筑消防设施检测技术规程》第5.4.1.2条：消防水池补水设施应正常。

二.消防水泵（检测内容3项）1检测内容：标志1.1技术要求：查看水泵和阀门的标志。

1.2 检测方法：系统使用的水泵铭牌的型号、自吸高度，功率，流量，扬程，转速，出厂日期，生产厂家，是否符合设计要求。

阀门应处于常开状态，并有明显的启闭标志。

1.3 相关技术条款：GA503-2004《建筑消防设施检测技术规程》第5.4.4.1条：查看水泵和阀门的标志。

2检测内容：主、备泵切换2.1技术要求：模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。

2.2 检测方法：现场查看消防控制柜的按钮、指示灯工作状态是否正常，手动启动控制柜启动按钮，查看是否能够启动或停止消防泵。

泡沫灭火系统泡沫产生器及泡沫栓检测作业指导书
1检测内容：选型
1.1技术要求：应符合设计选型，在防护区内设置并利用热烟气时，应选用水力驱动式泡沫发生器；在爆炸危险环境使用电动式泡沫发生器时，其电器设备选的供电设计，应符合爆炸环境要求。

1.2检测方法：根据设计要求，查看泡沫产生器的选型、安装位置是否符合设计选型，是否有出厂产品合格证，是否符合法定市场准入规则的证明文件。

1.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.7.1.1条：应符合设计选型，在防护区内设置并利用热烟气时，应选用水力驱动式泡沫发生器；在爆炸危险环境使用电动式泡沫发生器时，其电器设备选的供电设计，应符合爆炸环境要求。

1.4 泡沫产生器（详见：图二P87）
2检测内容：泡沫出口
2.1技术要求：吸气孔、发泡网及暴露的泡沫喷射口，不得有杂物进入或堵塞；泡沫出口附近不得有阻挡泡沫喷射及泡沫流淌的障碍物。

2.2检测方法：查看吸气孔、发泡网及暴露的泡沫喷射口，是否有杂物进入或堵塞。

泡沫出口附近是否有阻挡泡沫喷射及泡沫流淌的障碍物。

2.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.7.4.2条：吸气孔、发泡网及暴露的泡沫喷射口，不得有杂物进入或堵塞；泡沫出口附近不得有阻挡泡沫喷射及泡沫流淌的障碍物。

六.泡沫栓（检测内容1项）
1检测内容：阀门启闭
1.2技术要求：阀门启闭应灵活。

1.3 检测方法：打开和关闭泡沫栓是否灵活。

1.4相关技术条款：GA503-2004《建筑消防设施检测规程》第4.7.5条：阀门启闭应灵活。

1.5泡沫栓（详见图三P87）。

气体灭火系统检测作业指导书1. 范围本规作业指导书定了气体灭火系统质量的检测要求、检测方法和检测规则。

本规作业指导书用于工业和民用建筑中设置的气体灭火系统质量的检测评定。

2. 引用标准下列标准所包含的条文，通过在本作业指导书中引用而构成本作业指导书的条文。

所有标准都会被修订，使用本作业指导书的各方应探讨使用下列标准最新版本的可能性。

GB50263－2007 气体灭火系统施工及验收规范GB50370－2005 气体灭火系统设计规范GB50016－2014 建筑设计防火规范GA503－2004 建筑消防设施检测技术规程3. 检测类别委托检测: 受建筑消防设施的业主单位、施工单位、使用单位等委托而进行检测。

4. 检测项目及技术要求、检测方法、项目类别、检测器具4.1气体灭火控制器技术要求：1.火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能等，应符合GB4717-2005《火灾报警控制器》第5.2.3—5.2.11条的相关要求。

2.主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。

3.自动、手动转换功能应正常，无论装置处于自动或手动状态，手动操作启动均应有效。

4.装置所处状态应有明显的标志或灯光显示，反馈信号显示应正常。

项目类别: A类。

检测器具:数字万用表。

检测方法:1.对面板上所有的指示灯、显示器和音响器件进行功能自检。

2.将控制方式设定在手动，然后转换为自动，分别查看控制器的显示。

3.切断主电源，查看备用直流电源的自动投入和主、备电源的状态显示情况。

4在备用直流电源供电状态下，模拟下列故障并查看控制器的显示：⑴火灾探测器断路。

⑵启动钢瓶的启动信号线断路。

⑶选择阀后主管道上压力讯号器的接线短路。

5.故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器施放烟气或加热，查看火灾报警控制器的显示和记录，用万用表测量联动输出信号。

消防水炮灭火系统检测作业指导书前言本作业指导书为消防水炮系统，含消防水箱、气压给水装置、消防水炮泵、水泵接合器、系统及控制功能五项。

一、消防水池（检测内容1检测内容：有效容量1.2技术要求：应检查室外给水管网的进水管管径及供水能力，消防水池容量，均应符合设计要求。

1.3检测方法：根据设计图纸，查看消防水泡的水池有效容积是否符合设计要求，查看室外给水管网的进水管管径及供水能力是否符合设计要求。

1.2.相关技术条款：GB50261-2005《自动喷水灭火系统施工及验收规范》第8.0.4.1条：应检查室外给水管网的进水管管径及供水能力，消防水池容量，均应符合设计要求。

2检测内容：取水口(井)设备2.1技术要求：供消防车取水的消防水池应设取水口或取水井，其水深应保证消防车的消防水泵吸水高度不超过6.00m。

2.2检测方法：根据设计图纸，查看供消防车取水的消防水池应设取水口或取水井，其水深应保证消防车的消防水泵吸水高度不超过6.00m（从井盖到水底的深度）。

2.3相关技术条款：GB50045-1995《高层民用建筑设计防火规范》（2005年版）第7.3.4条：供消防车取水的消防水池应设取水口或取水井，其水深应保证消防车的消防水泵吸水高度不超过6.00m。

2.4 检验器具：钢卷尺3检测内容：保障措施3.1技术要求：水位及消防用水不被他用的设施应正常。

3.2 检测方法：根据设计图纸，查看消防水池出水管道是否有其他用水，消防用水与生产、生活用水合并的水池，应采取确保消防用水不作他用的技术措施并正常。

3.3相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.4.1.1条：水位及消防用水不被他用的设施应正常。

4补水措施技术要求：补水措施应正常。

4.1. 检测方法：根据设计图纸，查看消防水池补水设施是否正常。

4.2. 相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.4.1.2条：补水措施应正常。

目录1、工程概况及工程量 (01)1.1工程概况 (01)1.2主要工程量和工期 (01)2、编制依据 (01)3、作业前必须具备的条件和应做的准备 (02)3.1技术准备 (02)3.2参加作业人员的资格和要求 (02)3.3作业工机具 (03)3.4安全器具统计表 (04)3.5其它 (05)4、作业的程序方法和内容 (05)4.1施工方案 (05)4.2施工方法 (05)4.3砌筑装修 (10)5、质量控制点的设置和质量通病预防 (22)5.1 质量目标 (22)5.2 质量控制及质量通病预防 (22)5.3 作业活动中控制点的设置及要求 (23)6、作业的安全要求和环境条件 (24)6.1 作业的安全危害因素辨识和控制 (24)6.2 环境条件 (24)7、附录 (24)1工程概况及工程量1.1 工程概况华能玉环电厂泡沫消防室工程属厂区公用系统，坐标位置（A=1162.50,B=303.20）；（A=1168.50,B=294.20）。

泡沫消防室长9m，宽6m；本工程正负零相当于85国家高程3.90m。

混凝土标号：垫层C15，结构C25。

钢筋混凝土保护层：梁柱30mm，板20mm，女儿墙30mm，基础40mm。

下部为条形基础，上部为框架结构，墙体厚度240mm，防潮层以上用MU10混凝土多孔砖，M7.5混合砂浆砌筑，防潮层以下用MU15混凝土实心转，M10水泥砂浆砌筑。

1.2 主要工程量和工期1.2.1 主要工程量钢筋工程：6t模板工程：400m2混凝土：65 m3砌筑工程：40 m3抹灰工程：350 m21.2.2 工期泡沫消防室工程计划2006年02月15日开工,2006年04月30日竣工，总工期为75个日历日。

2编制依据《泡沫消防室土建施工图》（30-F302101S-S6503）《华能玉环电厂BOP标段建筑专业施工组织设计》《火电施工质量检验及评定标准—土建工程篇》《混凝土结构工程施工及验收规范》GB50204—2002《建筑装饰装修工程质量验收规范》GB50210—2001《建筑施工手册》（中国建筑工业出版社）《电力建设安全工作规程》（火力发电厂部分）《电力建设安全施工管理规定》《平法施工图集03G101-1》《天津电力建设公司作业指导书编制规定》（《程序文件》）《华能玉环电厂工程现场文明施工管理办法》华能国股浙安［2005］021号3作业前必须具备的条件和应做的准备3.1 技术准备3.1.1 施工图纸专业会审完毕，会审中存在的问题已有明确的处理意见。

泡沫灭火系统的维护保养作业指导书1、环泵式泡沫比例合器维护保养每次使用后关闭进液阀，用清水将混合器及管道冲洗干净后将进水阀关闭，然后再将调节于柄扳到“关”的位置上。

平时应经常检查进水阀、进液阀及调节阀开关应灵活并保证每个系统密封性良好。

同时要注意整个系统不能有杂物堵塞管线式泡沫比例混合器混合器使用后必须用清水冲洗干净，并检查各部件应完整，连接处密封垫应无损坏。

吸液口和喷嘴处应保持畅通。

如有杂物，应及时清除。

过滤网每次使用后，应及时清洗干净。

调节手柄应灵活可靠，如发生异常现象应及时检查修复。

2、压力式泡沫比例混合装置维护保养泡沫罐内的泡沫液必须按时抽样检查，对失效的泡沫液应及时更换并记录更换冂期。

对有囊式泡沫罐，应每6个月做一次胶囊验漏试验，试验时可打开排水阀，如有泡沫液排出，证明胶囊己漏，应及时修补或更换。

装置每年在系统中至少要运行―次，以检查装置上各阀闸、比例混合器、压力表等工况应正常，否则应及时检查修复。

泡沫罐上的安仝阀应按期进校验。

装置使用后必须用清水进行清洗，清除管道和泡沫罐内的污物，并检查各阀门的密封性能，使装置处于完好状态。

3、平衡压力式泡沫比例混合装置维护保养装置需定期进行维护检查，并做好检查记录。

装置每年在系统中至少要运行一次以检查装置上各阀门、管道及附件完好无损。

装置的的呼吸阀、安全阀应按期进行校验。

装置每次使用后，必须用清水对管路进行全面清洗，清除污物。

装置泡沫液泵应定期，每月不少于一次，做运行试验，以保证泵组处于完好状态。

装置主要阀门应定期做启闭检测，防止胶着、自锁。

泡沫罐内的泡沫液需定期进行抽样检验。

对失效的泡沫液应及时更换并记录更换日期。

4、泡沫产生装置维护保养泡沫产年器滤网应定期清除杂物以保证空气通道畅通。

产生器密封玻璃应定期检发现破裂应及时更换，以免储罐内气体蒸发使易燃气体外漏。

产生器使用后必须用清水冲洗干净，并回复到完好状态。

5、高倍泡沫发生器免杂物堵塞水轮机导叶及喷嘴。
