操作规程编号：LX-FS-A10378泡沫灭火系统组件及设置要求标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑泡沫灭火系统组件及设置要求标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
泡沫灭火系统的组件由水源、泡沫消防泵（泡沫消防水泵、泡沫混合液泵、泡沫液泵）、泡沫液储罐、泡沫比例混合装置、泡沫产生装置、阀门、管道及其它附件组成。
系统组件必须采用经国家级产品质量监督检验机构检验合格，并且必须符合设计用途。
一、泡沫消防泵泡沫消防泵即能把水或泡沫液以一定的压力输出的消防泵，泡沫消防泵宜选用特性曲线平缓的离心泵，以保证流量的可变性和扬程的不变性。
泡沫消防泵宜为自灌式引水。
但采用自灌式引水时，蓄水池的水面不得高于水泵轴线5m，否则环泵式负压比例混合器不能正常工作。
（一）泡沫消防水泵、泡沫混合液泵的选择与设置要求泡沫消防水泵、泡沫混合液泵应选择特性曲线平缓的离心泵，且其工作压力和流量应满足系统设计要求；当采用水力驱动式平衡式比例混合装置时，应将其消耗的水流量计入泡沫消防水泵的额定流量内；当采用环泵式比例混合器时，泡沫混合液泵的额定流量应为系统设计流量的1.1倍；泵进口管道上，应设置真空压力表或真空表；泵出口管道上，应设置压力表、单向阀和带控制阀的回流管。
泡 沫 滅 火 設 備 檢 查 表(設備方式 : □固定式、□移動式 )檢修設 幫 製造廠：製造廠： 備名稱 浦 號：電動機 型型 號： 檢修項目檢 修 結 果 種別、容量等內容 判定 處置措施不良狀況外觀檢查蓄 水 池類別水量m 3水水位計、壓力計源閥類周圍狀況控制盤外 形電電 壓 表V動各 開 關 機標示預備品等手動周圍狀況啟 啟動 外 形2動自水壓開壓力開關設定壓力kgf/cm裝 動 關裝置 壓力槽 Lkgf/cm 2置 啟火警感探測器動知裝置 密閉式撒水頭加壓送水裝置呼水 呼水槽 L裝置閥 類 配 管原液槽 L 泡 沫 原液量L原 液壓力表kgf/cm2槽閥 類混合裝置及加壓送液裝置泡 沫 外 形放 出 分布障礙 口 未警戒部份2-6-1泡泡沫消周圍狀況沫防栓箱外形消水帶、瞄子防水帶接頭栓開關閥箱等啟動表示燈自動閥本體警報延遲裝置逆止壓力開關閥一齊開放閥(含電磁閥 )區域變更防護區劃開口部自動(高發泡 )關閉裝置連結周圍狀況送液口外形泡沫周圍狀況射水槍外形水水質給水裝置源閥類水位計、壓力表電各開關動保險絲機繼電器控表示燈制裝結線接續置接地啟手動啟動裝置動自動啟開關裝置裝置動裝置火警探測器加幫回轉軸電軸承部壓浦動軸接頭送方機水式本體2kgf/cm2kgf/cm2kgf/cm性能檢查A設定壓力2動作壓力2ｋgf/cm ｋgf/cm專用兼用2-6-2裝回轉軸置幫軸承部底部浦連成表、壓力表性能kgf/cm2 l/min 重力水箱方式kgf/cm2壓力水箱方式kgf/cm2 呼閥類水自動給水裝置裝減水警報裝置置底閥配閥類過濾裝置管排放管泡沫泡沫原液壓力計原液槽閥類混合裝置及泡沫混合裝置加壓送液裝置加壓送水裝置泡沫消水帶瞄子防栓箱開關閥自動閥本體警報延遲裝置逆止壓力開關設定壓力 2 2ｋgf/cm 動作壓力ｋgf/cm閥等音響警報裝置一齊開放閥 (含電磁閥 )警急停止裝置(高發泡 )防護區劃法高發泡)耐震措施連結送液口泡沫射水槍綜合檢查固幫啟加壓送水裝置浦動表示、警報等定方性運轉電流 A2-6-3式能運轉狀況式一齊開放閥2 %放射分佈倍kgf/cm表示警報等重力水一齊開放閥箱方式kgf/cm 2 %放射分布等倍啟加壓送水裝置幫移動表示、警報等浦性運轉電流方動能運轉狀況式發泡倍率等式重力水表示警報等kgf/cm 2箱方式發泡倍率等倍%備註檢機器名稱型式校正年月日製造廠商機器名稱型式校正年月日製造廠商查器材檢查日期自民國年月日至民國年月日檢姓名消防設備師 (士) 證書字號簽章(簽章 )消防設備師 (士)修姓名證書字號簽章人姓名消防設備師 (士) 證書字號簽章員姓名消防設備師 (士) 證書字號簽章１、應於「種別．容量等情形」欄內填入適當之項目。
泡沫灭火系统组件及设置要求范本泡沫灭火系统是一种常见的消防设施，用于灭火和控制火势蔓延。
正确的组件和设置是确保泡沫灭火系统正常运作的关键。
以下是一个对泡沫灭火系统组件和设置要求的范本，不包含首先、其次、另外、总之，最后等分段语句。
一、泡沫灭火系统组件要求：1. 储液箱：泡沫灭火系统的一部分，用于储存灭火剂。
储液箱应具备足够的容量，以满足消防需求，并采用耐腐蚀材料制造，以确保液体的安全存储。
2. 控制面板：用于控制和监视泡沫灭火系统的运行状态。
控制面板应具备直观简洁的操作界面，能够实时显示系统的工作状态和故障信息。
3. 压力容器：泡沫灭火系统中用于储存压缩空气或氮气的容器，以便在灭火时提供压力。
压力容器应具备足够的强度和密封性，能够安全地存储压缩介质。
4. 喷头/喷嘴：用于将泡沫喷洒到火源上的部件。
喷头/喷嘴应具备均匀喷射、可调节射程和喷洒范围的功能，同时能够抵抗高温和腐蚀。
5. 压力泵/气体增压装置：用于提供压力，将泡沫喷射到火源上。
压力泵/气体增压装置应具备足够的压力和流量，以确保泡沫喷射到适当的位置，有效控制火势。
6. 阀门/管道：连接各个组件的管道系统，用于控制泡沫灭火系统的流动方向和流量。
阀门/管道应采用耐火、耐腐蚀的材料制造，并具备可靠的密封性能，确保系统正常运行。
7. 检测装置：用于检测火灾和相关参数的装置，以便及时触发泡沫灭火系统。
检测装置可以包括温度传感器、光电式探测器等，其安装位置和数量应根据实际情况进行合理确定，以确保系统的准确触发。
二、泡沫灭火系统设置要求：1. 喷头/喷嘴布置：喷头/喷嘴应均匀布置在可能发生火灾的区域，以确保火源周围都能得到有效的灭火覆盖。
喷头/喷嘴的安装高度和喷射角度应根据火源和环境特点进行合理调整，以达到最佳灭火效果。
2. 系统启动方式：泡沫灭火系统应采用自动启动方式，即在检测到火灾时能够自动触发系统，实现快速灭火。
同时，系统还应配备手动启动按钮，以便人工干预。
泡沫灭火系统组件及设置要求泡沫灭火系统是采用泡沫剂将液体燃料表面覆盖，形成隔绝氧气及散热的泡沫层，从而阻断燃烧过程，实现灭火的一种灭火系统。
泡沫灭火系统主要由泡沫液、发泡装置、控制设备及配管组成。
下面将详细介绍泡沫灭火系统的组件及设置要求。
1.泡沫液泡沫液是泡沫灭火系统的核心组成部分，其可以分为不同类型的泡沫剂，如AFFF（耐氟表面活性剂泡沫剂）、AR(Aqueous Film Forming Foam)泡沫液、高倍数泡沫剂等。
泡沫液一般由水和泡沫剂按照一定比例混合而成，在存储和输送过程中需要有相应的贮槽和泵站设备。
2.发泡装置发泡装置是指泡沫灭火系统中将泡沫液转化成泡沫层的设备。
常见的发泡装置有喷雾头、洒水枪、泡沫淋浴头等。
根据灭火对象的不同，可以选择适合的发泡装置进行设置。
3.控制设备控制设备主要包括泡沫灭火系统的启动装置、监控装置和报警装置等。
启动装置用于发泡装置的启动和停止，通常采用手动启动或自动启动方式。
监控装置用于监测泡沫灭火系统的运行状态，包括泡沫液的压力、流量、泡沫比例等参数。
报警装置用于发出警报信号，提示系统运行异常或泡沫液不足等情况。
4.配管配管是泡沫灭火系统中输送泡沫液的管道系统，包括主管道、支管道、喷嘴等。
配管应采用耐腐蚀、耐高压的材料制作，且在管道设置中要考虑灭火对象的特性，保证泡沫液能够充分覆盖燃烧表面。
1.水源和贮槽2.火灾控制区域划分根据不同的火灾危险区域，确定泡沫灭火系统的设置范围。
应根据火灾危险程度和实际情况划分为不同的控制区域，确保灭火系统能够及时响应和灭火。
3.发泡装置选择和布置根据火灾场所的特点和需要，选择合适的发泡装置以实现泡沫的有效覆盖。
对于高火灾危险区域，应密集设置发泡装置以确保火势的控制。
4.控制设备和报警装置设置5.定期维护和检查要定期进行泡沫灭火系统的维护和检查，包括检查泡沫液的质量和储存状态、发泡装置的运行状态、控制设备和报警装置的正常工作等。
2024年泡沫灭火系统维护管范文泡沫灭火系统在火灾时能否按设计要求投入使用，要由平时的定期检查、试验和检修来保证。
整个系统需要确保在任何时间内都处于良好的工作状态。
一、系统巡查泡沫灭火系统的使用或管理单位要由经过专门培训的人员负责系统的管理操作和维护，维护管理人员需要熟悉泡沫灭火系统的原理、性能和操作维护规程。
维护管理人员需要每天对系统进行外观检查，并认真填写检查记录。
系统巡查包括以下内容：1.查看消防泵及控制柜的工作状态，稳压泵、增压泵、气压水罐工作状态，泵房工作环境；查看消防水池水位及消防用水不被他用的设施；查看补水设施；查看防冻设施。
2.查看泡沫喷头外观、泡沫消火栓外观、泡沫炮外观、泡沫产生器外观、泡沫液贮罐间环境、泡沫液贮罐外观、比例混合器外观、泡沫泵工作状态。
3.查看水泵控制柜仪表、指示灯、控制按钮和标识；模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。
4.查看泡沫液贮罐罐体、铭牌及配件。
5.查看相关阀门启闭性能，压力表状态。
6.查看泡沫产生器吸气孔、发泡网及暴露的泡沫喷射口是否有堵塞。
二、系统检查与维护泡沫灭火系统检查是指建筑使用、管理单位按照国家工程消防技术标准的要求，对已经投入使用的系统的组件、零部件等按照规定检查周期进行的检查、测试。
（一）消防泵和备用动力启动试验每周需要对消防泵和备用动力以手动或自动控制的方式进行一次启动试验，看其是否运转正常，试验时泵可以打回流，也可空转，但空转时运转时间不大于5s，试验后必须将泵和备用动力及有关设备恢复原状。
（二）系统月检要求系统月检主要包括以下内容：1.对低、中、高倍数泡沫产生器，泡沫喷头，固定式泡沫炮，泡沫比例混合器(装置)，泡沫液储罐进行外观检查，各部件要完好无损。
2.对固定式泡沫炮的回转机构、仰俯机构或电动操作机构进行检查，性能要达到标准的要求。
3.泡沫消火栓和阀门要能自由开启与关闭，不能有锈蚀。
4.压力表、管道过滤器、金属软管、管道及管件不能有损伤。
泡沫灭火系统的组成和分类范本泡沫灭火系统是一种常见的灭火装置，用于扑灭火灾并防止火势蔓延。
泡沫灭火系统的组成和分类对于火灾防控具有重要意义。
下面将详细介绍泡沫灭火系统的组成和分类。
一、泡沫灭火系统的组成泡沫灭火系统主要由以下几个组成部分构成：1.灭火泡沫发生器：灭火泡沫发生器是泡沫灭火系统的核心部件，用于将灭火剂和空气混合产生泡沫。
灭火泡沫发生器的主要分类有气体式灭火泡沫发生器和液体式灭火泡沫发生器。
气体式灭火泡沫发生器通过气体推动灭火剂进入空气中形成泡沫，液体式灭火泡沫发生器则利用液体推动灭火剂形成泡沫。
2.供应系统：供应系统包括灭火泡沫剂的储存和供应设备。
储存设备主要有储罐和罐车等，用于存放灭火泡沫剂。
供应设备主要有泡沫泵等，用于将灭火泡沫剂供应到灭火泡沫发生器。
3.泡沫喷头：泡沫喷头是泡沫灭火系统中的关键部件，用于将泡沫喷射到火灾现场。
泡沫喷头主要分类有喷洒式泡沫喷头和喷淋式泡沫喷头。
喷洒式泡沫喷头将泡沫喷射到火灾场所的表面，覆盖火源，达到灭火的目的。
喷淋式泡沫喷头将泡沫喷洒到周围空气中，形成泡沫环境，起到隔离空气和火源的作用。
4.控制系统：控制系统用于控制泡沫灭火系统的启动、停止和监测。
控制系统一般包括控制面板、传感器和报警器等。
传感器用于监测火灾现场的温度和烟雾等参数，一旦检测到火灾，控制系统会自动启动泡沫灭火系统。
二、泡沫灭火系统的分类根据泡沫灭火剂的类型和使用方式，泡沫灭火系统可以分为以下几类：1.化学泡沫灭火系统：化学泡沫灭火系统所使用的灭火剂为化学发泡剂，其主要特点是泡沫稳定，粘性大，能够迅速覆盖火源并隔离氧气，从而有效灭火。
化学泡沫灭火系统广泛应用于石油、化工、航空等领域。
2.物理泡沫灭火系统：物理泡沫灭火系统使用特殊气体和液体的物理性能来生成泡沫，常见的物理泡沫灭火系统有干式泡沫灭火系统和湿式泡沫灭火系统。
干式泡沫灭火系统通过氮气或气体推动液体产生泡沫，适用于电力、变电站等场所。

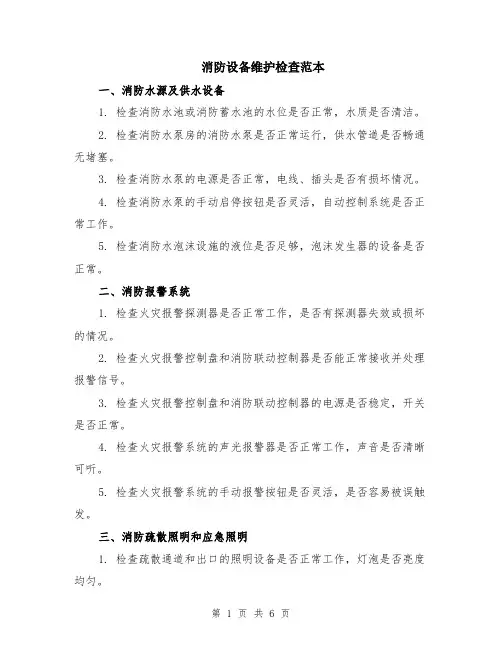

消防设备维护检查范本一、消防水源及供水设备1. 检查消防水池或消防蓄水池的水位是否正常，水质是否清洁。
2. 检查消防水泵房的消防水泵是否正常运行，供水管道是否畅通无堵塞。
3. 检查消防水泵的电源是否正常，电线、插头是否有损坏情况。
4. 检查消防水泵的手动启停按钮是否灵活，自动控制系统是否正常工作。
5. 检查消防水泡沫设施的液位是否足够，泡沫发生器的设备是否正常。
二、消防报警系统1. 检查火灾报警探测器是否正常工作，是否有探测器失效或损坏的情况。
2. 检查火灾报警控制盘和消防联动控制器是否能正常接收并处理报警信号。
3. 检查火灾报警控制盘和消防联动控制器的电源是否稳定，开关是否正常。
4. 检查火灾报警系统的声光报警器是否正常工作，声音是否清晰可听。
5. 检查火灾报警系统的手动报警按钮是否灵活，是否容易被误触发。
三、消防疏散照明和应急照明1. 检查疏散通道和出口的照明设备是否正常工作，灯泡是否亮度均匀。
2. 检查应急照明设备的电源是否正常，电线是否有老化或漏电的情况。
3. 检查应急照明设备的备用电池是否充足，是否需要及时更换。
4. 检查应急照明设备的开关和自动测试装置是否可靠，是否可以手动操作。
五、灭火器和消防器材1. 检查灭火器的外观是否完好，标识是否清晰，压力表指示是否正常。
2. 检查灭火器的灭火剂是否在有效期内，灭火器是否容易使用，操作是否灵活。
3. 检查灭火器的安装位置是否合理，是否容易被人误触碰或堵塞。
4. 检查消防栓和卷盘的外观是否完好，喷头是否能自动旋转并喷水正常。
5. 检查消防栓和卷盘的管路是否畅通无堵塞，水带是否有漏水或老化情况。
六、消防防烟排烟系统1. 检查消防防烟排烟系统的排烟风机和排烟通道是否正常工作、畅通无堵塞。
2. 检查消防防烟排烟系统的防烟门和防火卷帘门是否正常运行，是否能无障碍关闭。
3. 检查排烟系统和防烟门的紧急开启按钮是否灵活，是否容易被误操作。
4. 检查排烟系统的电源是否正常，控制面板和控制传感器是否能正常工作。
操作规程编号：LX-FS-A89157
泡沫灭火系统泡沫液和系统组件（设备）现场检查范本
In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior
Can Reach The Specified Standards
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
泡沫灭火系统泡沫液和系统组件（设备）现场检查范本
使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
泡沫灭火系统施工前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行到场检验，不合格的组件、管件、设备、材料不能使用。
本节仅对泡沫灭火系统专用组件、材料及和其他系统要求不同的组件、材料的现场检查进行说明。
产品质量证明文件检查内容和要求详见本篇第一章的相关内容；供水设施、管网管件、通用阀门等组件的现场检查内容和要求详见本篇第二章“消防给水”的相关内容。
一、泡沫液的现场检验
一般情况下，泡沫液进场后，需要现场取样留存，以待日后需要时送检。
留存泡沫液的储存条件要满足现行国家标准《泡沫灭火剂》GB15308和《泡沫灭火系统设计规范》GB50151的相关规定。
1.检查内容及要求
因为泡沫液是泡沫灭火系统的关键材料，直接影响系统的灭火效果，所以把好泡沫液的质量关是至关重要的环节。
对于泡沫液用量较多的情况，需要将其送至具备相应资质的检测单位进行检测。
对属于下列情况之一的泡沫液需要送检：
（1）6％型低倍数泡沫液设计用量大于或等于7.0t；
（2）3％型低倍数泡沫液设计用量大于或等于3.5t；
（3）6%蛋白型中倍数泡沫液最小储备量大于或
等于2.5t；
（4）6％合成型中倍数泡沫液最小储备量大于或等于2.0t；
（5）高倍数泡沫液最小储备量大于或等于
1.0t；
（6）合同文件规定的需要现场取样送检的泡沫液。
2.检测方法：对于取样留存的泡沫液，进行观察检查和检查市场准入制度要求的有效证明文件及产品出厂合格证即可；对于需要送检的泡沫液，需要按现行国家标准《泡沫灭火剂》GB15308的规定对相关参数进行检测。
送检泡沫液主要对其发泡性能和灭火性能进行检测，检测内容主要包括发泡倍数、析液时间、灭火时间和抗烧时间。
二、系统组件现场检查
泡沫灭火系统组件进场后，可能存在因意外原因对组件造成损伤，从而影响的可靠性和灭火效果。
因此，系统选用的各种组件到达施工现场后，施工单位和建设单位还应主动认真地进行检查验收，把隐患消灭在安装前，这样做对确保系统功能是至关重要的。
系统组件的现场检查主要包括组件的外观质量检查、性能检查、强度和严密性检查等。
（一）系统组件的外观质量检查
1.检查内容及要求
（1）需要检查的系统组件
需要对以下组件进行检查：泡沫产生装置、泡沫比例混合器(装置)、泡沫液储罐、泡沫消防泵、泡沫消火栓、阀门、压力表、管道过滤器、金属软管等。
（2）组件需要满足的要求
①无变形及其它机械性损伤；②外露非机械加工
表面保护涂层完好；③无保护涂层的机械加工面无锈蚀；④所有外露接口无损伤，堵、盖等保护物包封良好；⑤铭牌标记清晰、牢固；⑥消防泵盘车灵活，无阻滞，无异常声音；⑦高倍数泡沫产生器用手转动叶轮灵活；⑧固定式泡沫炮的手动机构无卡阻现象。
2.检测方法：观察检查和手动检查。
对于组件中的手动机构，如需要转动的部位，要亲自动手操作，看其是否能按满足要求。
（二）系统组件的性能检查
1.检查内容及要求
（1）需要检查的系统组件
泡沫产生装置、泡沫比例混合器(装置)、泡沫液压力储罐、泡沫消防泵、泡沫消火栓、阀门、压力表、管道过滤器、金属软管等。
（2）组件需要满足的要求
①系统组件的规格、型号、性能符合现行国家标准《泡沫灭火系统及部件通用技术条件》GB20031和设计要求。
②当以上组件在设计上有复验要求或施工方、建设方等对组件质量有疑义时，需要将这些组件送至具有相应资质的检测单位进行检测复验，需要检测的组件由监理工程师负责抽样，具体复验结果要符合国家现行产品标准和设计要求。
2.检测方法：一般情况下，检查市场准入制度要求的有效证明文件和产品出厂合格证。
当组件需要复验时，按现行国家标准《泡沫灭火系统及部件通用技术要求》GB20031等相关标准规定的试验方法进行试验。
（三）系统组件的强度和严密性检查
1.检查内容及要求
（1）需要检查的系统组件
泡沫灭火系统对阀门的质量要求较高，如阀门渗漏影响系统的压力，使系统不能正常运行。
从目前情况看，由于种种原因，阀门渗漏现象较为普遍，为保证系统的施工质量，需要对阀门的强度和严密性进行试验。
（2）需要达到的要求
①强度和严密性试验要采用清水进行，强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；
②试验压力在试验持续时间内要保持不变，且壳体填料和阀瓣密封面不能有渗漏；
③阀门试压的试验持续时间不能少于表3-8-2-1的规定；
表3-8-2-1 阀门试验持续时间
公称直径DN(mm) 最短试验持续时间(s)
严密性试验强度试验
金属密封非金属密封
≤50 15 15 15
65～200 30 15 60
200～450 60 30 180
④试验合格的阀门，要排尽内部积水，并吹干。
密封面涂防锈油，关闭阀门，封闭出入口，并作出明显的标记。
2.检测方法：将阀门安装在试验管道上，有液流方向要求的阀门，试验管道要安装在阀门的进口，然后管道充满水，排净空气，用试压装置缓慢升压，待达到严密性试验压力后，在最短试验持续时间内，以阀瓣密封面不渗漏为合格；最后将压力升至强度试验
压力，在最短试验持续时间内，以壳体填料无渗漏为合格。
