加筋挡土墙施工方案

加筋土挡土墙施工方案及施工工艺方法1、施工准备（1）技术准备组织技术人员认真考查施工现场，认真复核图纸，理解设计意图，熟悉相关规范，进行图纸深化和技术交底，并在施工中认真贯彻执行，保证各项施工工序符合设计及施工规范的前提下进行，避免返工返修对工程带来影响。

材料到场按规范及设计要求在监理见证下进行取样和试验。

进行施工前按施工进度计划编制加工订货及材料一览表，供业主、监理审查，制定供方选择计划，保证物资供应，做好各项物资进场计划。

根据工程实际情况，合理选择劳务人员、机械设备，使人员、设备满足技术及现场施工需要，从而保证进度计划的顺利实施。

积极做好冬季、雨季、夜间施工的各项准备工作，制定季节施工措施，确保施工正常进行。

（2）现场准备根据临时用水、临电设计方案，搞好施工现场临时用水、用电管线的敷设工作；修建并硬化场地临时道路，修建生活、生产临时设施，搞好工程通信工作。

做好施工现场道路、水、电、通讯工作，做好临近建筑物、道路等安全防护工作。

（3）材料准备开工前落实各项施工用料的计划，按照贯标程序要求选定合格厂家和产品，签订供货协议，并分期组织进场。

（4）机械设备准备根据施工进度计划，工程量及机械台班量确定主要的机械投入，及时组织设备进场、安装、调试，保证使用。

2、加筋土挡土墙施工艺加筋土挡土墙施工工艺流程框图3、施工方法要点（1）测量放样：将加筋陡坡坡脚、挡墙墙趾线在地面上测量放样。

（2）基础开挖及清基：清除基底松土并夯实地基后，进行C20片石混凝土浇筑,混凝土强度达到设计强度75%后方可进行网眼袋的铺设。

（3）基地整平：将加筋陡坡、挡墙基底整平，不得出现坡度（非常重要，特别是不得出现顺测量放样 C20片石混凝土基础地基承载检验 基坑开挖 墙后土方开挖地基处理 材料进场 碾压 土工格栅铺设、码放网眼袋及回填挡墙填料 重复铺设土工格栅及回填填料、碾压 检测合格 墙顶护栏 C20混凝土压顶坡，不然挡墙可能会沿基底坡滑动）误差在±30mm范围内，进行边坡分级处土方开挖。

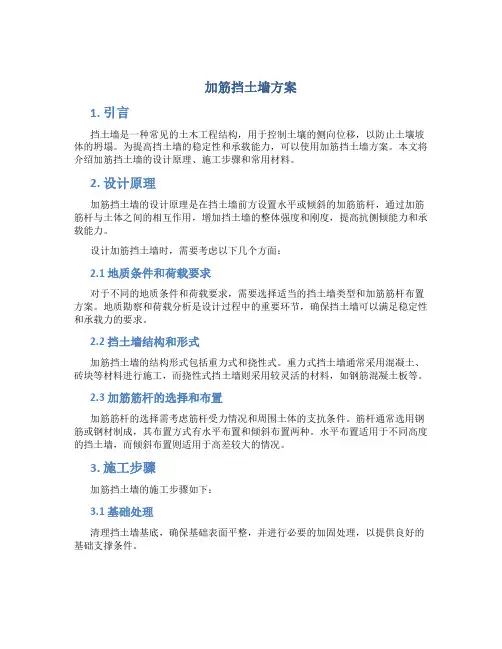

加筋挡土墙方案1. 引言挡土墙是一种常见的土木工程结构，用于控制土壤的侧向位移，以防止土壤坡体的坍塌。

为提高挡土墙的稳定性和承载能力，可以使用加筋挡土墙方案。

本文将介绍加筋挡土墙的设计原理、施工步骤和常用材料。

2. 设计原理加筋挡土墙的设计原理是在挡土墙前方设置水平或倾斜的加筋筋杆，通过加筋筋杆与土体之间的相互作用，增加挡土墙的整体强度和刚度，提高抗侧倾能力和承载能力。

设计加筋挡土墙时，需要考虑以下几个方面：2.1 地质条件和荷载要求对于不同的地质条件和荷载要求，需要选择适当的挡土墙类型和加筋筋杆布置方案。

地质勘察和荷载分析是设计过程中的重要环节，确保挡土墙可以满足稳定性和承载力的要求。

2.2 挡土墙结构和形式加筋挡土墙的结构形式包括重力式和挠性式。

重力式挡土墙通常采用混凝土、砖块等材料进行施工，而挠性式挡土墙则采用较灵活的材料，如钢筋混凝土板等。

2.3 加筋筋杆的选择和布置加筋筋杆的选择需考虑筋杆受力情况和周围土体的支抗条件。

筋杆通常选用钢筋或钢材制成，其布置方式有水平布置和倾斜布置两种。

水平布置适用于不同高度的挡土墙，而倾斜布置则适用于高差较大的情况。

3. 施工步骤加筋挡土墙的施工步骤如下：3.1 基础处理清理挡土墙基底，确保基础表面平整，并进行必要的加固处理，以提供良好的基础支撑条件。

3.2 前后加筋筋杆布置根据设计要求，在挡土墙前后设置水平或倾斜的加筋筋杆。

根据筋杆的长度和直径，确定筋杆的埋设深度和间距。

3.3 挡土墙结构施工根据挡土墙的类型和结构形式，选择适当的材料进行施工。

对于重力式挡土墙，采用砌筑方式进行，而对于挠性式挡土墙，采用钢筋混凝土板等材料进行施工。

3.4 筋杆的固定和连接将加筋筋杆固定在挡土墙的结构中，并确保筋杆与挡土墙之间有良好的连接性，以增强整体的受力性能。

3.5 防护措施完成挡土墙的施工后，应进行相应的防护措施，如设置排水系统、防水层等，以保护挡土墙不受外界因素的侵害。

加筋土挡土墙施工方案引言挡土墙是一种常见的土木工程结构，用于防止土体的滑坡和崩塌。

加筋土挡土墙是一种采用土体和钢筋相互配合的结构形式，通过钢筋的加筋作用，提高挡土墙的抗力和稳定性。

本文介绍了加筋土挡土墙的施工方案，包括工艺流程、材料准备、施工步骤和注意事项。

工艺流程加筋土挡土墙的施工工艺流程主要包括以下几个步骤：1.地基处理：清理挡土墙基底并确保其平整、坚固。

如果地基不平整，可以采用填土或夯实等方法进行处理。

2.钢筋加筋：根据设计要求，在挡土墙基底铺设钢筋网，并确保钢筋网与地基牢固连接。

3.模板安装：根据设计要求，在挡土墙两侧安装模板，并确保模板的水平和垂直度。

4.混凝土浇筑：将混凝土均匀倒入模板中，使用振动器进行振动，以排除混凝土中的气泡。

5.加筋：在混凝土未完全凝固之前，在适当的位置插入钢筋，并与下方的钢筋网连接。

6.表面处理：等混凝土凝固后，进行表面处理，如刮平或刷涂防水剂等。

7.凝固养护：按照设计要求对挡土墙进行养护，确保混凝土强度达到要求。

材料准备在进行加筋土挡土墙施工之前，需要按照设计要求准备以下材料：1.混凝土：选择适当强度等级的混凝土，确保其质量符合相关标准要求。

2.钢筋：选择符合设计要求的钢筋，进行切割和弯曲，确保其准确度和质量。

3.模板：选择适当的模板材料，并按照设计要求进行切割和安装。

4.振动器：用于混凝土浇筑后的振动，以确保混凝土的密实度。

5.工具：包括水平仪、量具、拌和机、推车、扬泥机等。

施工步骤以下是加筋土挡土墙的施工步骤：1.清理地基：清理挡土墙基底，去除杂物和不均匀的土壤，并确保基底平整、坚固。

2.安装钢筋网：根据设计要求，在挡土墙基底上铺设钢筋网，并保证与地基的牢固连接。

3.安装模板：在钢筋网两侧安装模板，并严格按照设计要求进行水平和垂直度的检查。

4.混凝土浇筑：将预先准备好的混凝土均匀倒入模板中，并使用振动器进行振动，以确保混凝土的密实度。

5.加筋：在混凝土浇筑后，立即在适当的位置插入钢筋，并与下方的钢筋网连接。

加筋土挡土墙施工方案
一、引言
加筋土挡土墙是一种常用的土木工程结构，用于防止土石坡面坡体失稳、护岸和挡土等。

本文将介绍加筋土挡土墙的施工方案。

二、材料准备
1.挡土墙土工织物
2.钢筋
3.砖石或混凝土材料
4.背填土
5.施工工具：挖掘机、铲车、水泥搅拌机等
三、施工步骤
1. 地基准备
•清理施工场地，标明挡土墙的轮廓
•开挖挡土墙基槽，基槽深度根据设计要求确定
•对基槽进行振捣或喷浆处理，以提高地基承载力
2. 钢筋安装
•按设计要求，在基槽中设置预制挡土墙支撑钢筋
•确保钢筋连接稳固、符合设计要求
3. 墙体搭建
•将土工织物铺设在钢筋上，根据设计要求固定土工织物
•在土工织物上铺设砖石或混凝土材料，形成挡土墙的主体结构
•确保墙体垂直、水平度符合要求
4. 背填土处理
•在挡土墙内部进行背填土的处理，填土应采用细土或砾石土
•逐层进行背填土的夯实，以提高挡土墙整体稳定性
5. 环境保护
•在背填土施工过程中，要防止土石坠塌、环境污染等情况发生
•做好施工现场的环境保护工作，确保施工安全
四、验收与保养
•完成挡土墙的施工后，应进行验收，确保各项工程质量符合设计要求
•定期对挡土墙进行检查和保养，及时修复裂缝和破损部分，以延长挡土墙的使用寿命
五、结论
加筋土挡土墙的施工是一项复杂的工程，需要严格按照设计要求和施工方案进行操作。

只有确保施工质量和安全，才能保障挡土墙的使用效果和效益。

加筋⼟挡⼟墙施⼯⽅法加筋⼟挡⼟墙施⼯1 施⼯准备经过加筋⼟挡⼟墙设计计算和稳定性分析后，挡⼟墙进⼊施⼯阶段。

但是，在施⼯之前应做好施⼯准备，其需要准备的⼯作有[14]：（1）熟悉施⼯图和设计⽂件，做好现场材料，特别是填枓与⼟⼯格栅拉筋的核查⼯作（质量和数量）。

（2）根据现场情况、设计⽂件和⼯期要求，编制实施性施⼯组织设计⽂件。

其容⼀般包括施⼯⽅法、主要⼯程数量、开⼯、完⼯⽇期、劳动⼒、机械设备（重点是压实机械设备）和运输车辆的调配计划、主要材料数量和进度计划、关键技术问题、质量保证体系、安全施⼯措施、临时⼯程及现场布置等。

（3）设置施⼯基线和施⼯⽔准点，进⾏中线测量、⽔平测量，复测横断⾯。

施⼯基线和⾼程控制点布设时要考虑到⼯程施⼯中和竣⼯后能对加筋⼟⼯程的沉降和位移进⾏连续和可靠的观测数据。

（4）临时道路，临时设施，预制场和⼯地仓库的修建，施⼯⽤⽔、电和通讯线路的铺设等。

（5）加筋材料，钢筋，⽔泥，砂，⽯，防腐材料，反滤材料等的直接采购或招标采购；材料有关性能指标必须达到设计要求相符合国家标准或⾏业规要求。

勘测填料采集场，取样进⾏必要的⼟⼯试验。

（6）施⼯机具准备。

碾压机械：加筋⼟⼯程都必须⽤机械碾压；对砂砾⽯填料，宜选⽤振动式压路机：对坡⾯附近，宜选⽤平板夯、蛙式打夯机或轻型压路机；其它施⼯机械：混凝⼟搅拌机、挖掘饥、铲运车、点焊机、运输车辆、钢筋加⼯机械等。

测量检测仪器：⽔平仪、经纬仪、填料压实度检测设备和仪器及混凝⼟性能检测设备和仪器。

（7）⼯地现场管理⼈员，专业技⽊⼈员，技⽊⼯⼈和农民⼯等⼈员的组织。

（8）其它各种施⼯记录表格、各类材料出⼚质保书．分部分项⼯程质检（⾃检）和报检。

2 填筑前基底处理为了能更好的经济施⼯，在确保结构物整体稳定的前提下⼟⼯格栅加筋⼟结构⼀般都是利⽤当地⼟⽯作填料、按⼀定⽅案在原地⾯上填筑起来的。

为使基底与原地⾯两者结合紧密，避免沿基底发⽣滑动、防⽌因草⽪、树根腐烂⽽引起加筋⼟边坡沉陷，保证边坡具有⾜够的强度和稳定性，必须了解并掌握基底的⼟质、⽔⽂、坡度和植被情况及填筑⾼度等情况。

云南加筋土挡土墙施工方案一、前言在土木工程施工中，为了保障工程的安全和稳定，加筋土挡土墙成为了一种常见的施工方案。

本文将介绍在云南地区加筋土挡土墙的施工方案，包括施工准备、施工流程、质量控制等内容。

二、施工准备1. 材料准备•土工布•钢筋•挡墙砖•水泥•石子等2. 设备准备•振捣机•砌墙机•搅拌机•钢筋弯曲机•矩形模板等3. 人员组织•施工队伍应包括熟练的砌筑工、搅拌工、钢筋工等。

4. 现场准备•对施工现场进行勘察，清理杂物，确保施工场地整洁。

三、施工流程1. 土方开挖•挖土开挖到设计要求的标高，保持坡度和平整度。

2. 基础处理•在挖好的基坑上铺设一层石子，然后压实，避免基底不平，提高土墙的承载力。

3. 钢筋加固•根据设计要求，将钢筋套入土墙中，用矩形模板固定，保证墙体稳固。

4. 石子填充•在钢筋固定好后，将石子填充到钢筋中间，确保钢筋被完全包覆。

5. 土墙砌筑•用振捣机振实填充土，层层砌筑土墙，保证墙体密实。

6. 护土处理•在土墙外侧加设土工布，杜绝土方的流失，保护土墙不受外界侵蚀。

7. 完工验收•完成土墙的全部砌筑后，进行验收，检查墙体的平整度、牢固度等指标是否符合设计要求。

四、质量控制1. 工艺控制•严格按照设计要求和施工标准进行施工，确保每个环节的工艺要求得到满足。

2. 材料控制•对所使用的材料进行检验和验收，保证材料的质量符合标准。

3. 现场监督•在施工过程中严格监督，随时发现问题及时处理，避免影响工程质量。

五、总结本文介绍了云南地区加筋土挡土墙的施工方案，包括施工准备、施工流程、质量控制等内容。

通过科学的施工方案和严格的质量控制，可以确保土挡土墙的稳定性和可靠性。

希望能为相关从业者提供一定的参考价值。

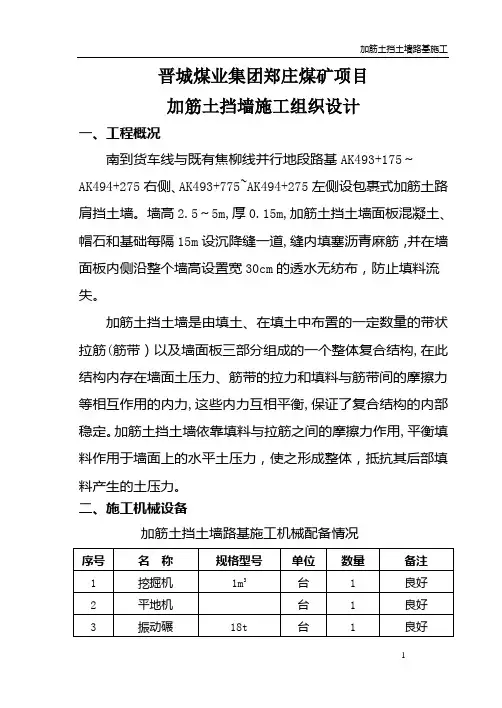

晋城煤业集团郑庄煤矿项目加筋土挡墙施工组织设计一、工程概况南到货车线与既有焦柳线并行地段路基AK493+175～AK494+275右侧、AK493+775~AK494+275左侧设包裹式加筋土路肩挡土墙。

墙高2.5～5m,厚0.15m,加筋土挡土墙面板混凝土、帽石和基础每隔15m设沉降缝一道,缝内填塞沥青麻筋，并在墙面板内侧沿整个墙高设置宽30cm的透水无纺布，防止填料流失。

加筋土挡土墙是由填土、在填土中布置的一定数量的带状拉筋(筋带）以及墙面板三部分组成的一个整体复合结构,在此结构内存在墙面土压力、筋带的拉力和填料与筋带间的摩擦力等相互作用的内力,这些内力互相平衡,保证了复合结构的内部稳定。

加筋土挡土墙依靠填料与拉筋之间的摩擦力作用,平衡填料作用于墙面上的水平土压力，使之形成整体，抵抗其后部填料产生的土压力。

二、施工机械设备加筋土挡土墙路基施工机械配备情况三、施工原材料选择1、拉筋土工格栅、复合土工膜、砂垫层、路基填料、φ20锚杆钢筋、墙面板和帽石混凝土用钢筋、水泥、砂、石等原材料，要严把材料质量关，确保工程施工质量。

2、填料：本段加筋土挡土墙设计填料为渗水土。

根据设计及规范要求,施工决定采用A组填料——级配砂砾石填筑。

四、施工方案加筋土挡土墙地段地基设计采用粉喷桩加固,粉喷桩正方形布置,间距1.2m，桩长7.2～7。

6m.粉喷桩施工完毕后，开始加筋土挡土墙试验段施工.施工工艺流程为:测量放样→平整场地→粉喷桩施工→加筋土挡土墙基础施工→砂砾石垫层施工（夹铺5035土工格栅）→铺设土工格栅加筋带并固定→塑料编织袋装砂夹砾石码齐并充填夯实→土工格栅加筋带回折固定→按设计位置及间距预埋φ20mm钢筋锚杆及φ50mmPVC泄水管→摊铺级配砂砾石→平整碾压密实→检测合格后进行下一层施工→石灰土封闭层施工→找平层施工→0。

1m 砂垫层中间夹铺复合土工膜一层→基床表层A组填料施工→分段现浇墙面板钢筋混凝土→帽石、栏杆施工→干砌片石护肩墙施工。

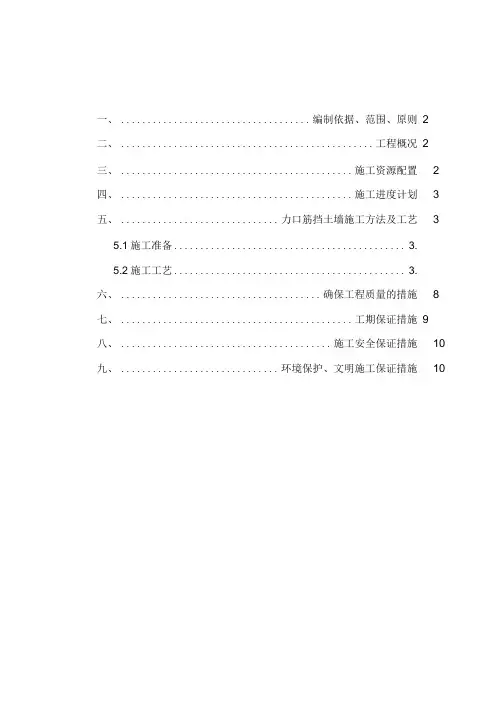

一、.................................... 编制依据、范围、原则2二、................................................ 工程概况2三、............................................ 施工资源配置2四、............................................ 施工进度计划3五、.............................. 力口筋挡土墙施工方法及工艺35.1施工准备............................................ 3.5.2施工工艺............................................ 3.六、...................................... 确保工程质量的措施8七、............................................ 工期保证措施9八、........................................ 施工安全保证措施10九、.............................. 环境保护、文明施工保证措施10、编制依据、范围、原则1 .广东省公路勘察规划设计院的《广活高速公路改扩建工程第A09合同段两阶段施工图设计图》；2. 广东省公路勘察规划设计院的《工程地质勘测及补勘报告》和现场调查；3. 中华人民共和国行业标准JTJ041-2000:《公路桥涵施工技术规范》；4. 中华人民共和国行业标准JTGF80/1-2004:《公路工程质量检验评定标准》；5. 交通部标准，《公路土工合成材料施工技术规范JTJ/T019-98 »;6. 本公司ISO9001-2000版质量体系标准和程序文件的要求；7. 当地地质、水文资料；8 .广活高速公路改扩建工程第A09合同段《施工承包合同》；9. 相关的法律、法规及公路桥涵施工行业技术标准；10. 《广州（庆丰）至活远（北江）高速公路扩建工程A09合同段分部、分项工程划分表》。

加筋土挡土墙施工方案土挡土墙是一种常见的防护结构，它以土壤为主要材料，采用一定的形状及固结度构建起来，能够有效地稳定土壤，并抵挡土体压力，保护背后的建筑物或其他设施安全。

本文将从材料选择、施工过程和质量控制等方面为您介绍土挡土墙的施工方案。

第一部分：材料选择1.土壤选择：应选用具有较好的延性和压缩性质的壤土，应以粘土为主，掺入适量的砂、石灰等改良剂，以提高土壤的稳定性和抗冲刷能力。

2.加筋材料：主要有钢筋、钢格栅等。

钢筋可以增加土体的抗剪强度，同时可以抵抗土体的拉应力。

钢格栅则可以增加土体的整体强度和稳定性。

第二部分：施工过程1.准备工作：首先要进行场地勘测和设计，确定挡土墙的形状和高度等参数。

然后进行土方开挖和平整，清除地表杂物和松散土壤。

2.基础处理：挡土墙的基础应有一定的承载能力和稳定性。

根据实际情况，可以选择浇筑混凝土基础或设置桩基。

3.铺筑挡土墙：首先在基础上进行铺设一层加筋土壤，然后逐层叠加，固结成墙体。

在挡土墙内设置承载墙和排水装置等。

在铺筑过程中要注意控制土料的含水量和压实度，以确保土壤的稳定性和一致性。

4.加筋施工：根据需要，可以在土壤中埋设钢筋，或在挡土墙的不同层次设置钢筋网和钢格栅等加筋材料。

加筋的位置和数量应符合设计要求，并采取适当的连接或焊接方式固定好。

5.表面处理：根据需要可以进行挡土墙的表面整平和防水处理。

可以采用喷涂、抹面或砌石等方式进行修饰和加固。

第三部分：质量控制1.施工参数：在施工过程中要根据设计要求进行土壤的选择和施工参数的确定，包括土壤的含水量、压实度和加筋材料的型号和数量等。

2.施工措施：要采取合理的施工措施，确保土壤的均匀性和一致性。

加筋材料要按照设计要求进行施工，并采取适当的固定措施，以确保加筋材料与土壤的良好连接。

3.质量检测：在施工过程中要进行质量检测，包括土体的密实度、稳定性和加筋材料的承载能力等。

可以采用工程检测和实验室检测相结合的方式进行。

加筋挡土墙施工方案1. 概述加筋挡土墙是一种常见的土木工程结构，用于抵抗土壤的侧向压力，有效地防止土地滑坡和土壤侵蚀。

本文档将介绍加筋挡土墙的施工方案，包括材料准备、基础处理、挡土墙体结构、加筋材料的安装以及施工步骤等内容。

2. 材料准备在进行加筋挡土墙施工之前，首先需要准备以下材料： - 挖掘工具：铲子、挖掘机等； - 辅助工具：水泥搅拌机、扬子板、刷子等； - 建筑材料：水泥、砂子、砖块、编织袋等； - 加筋材料：钢筋、钢丝网等。

3. 基础处理在施工前，需要对加筋挡土墙的基础进行处理。

具体步骤如下： 1. 清理施工区域：清除施工区域的杂物和表层土壤。

2. 基础开挖：按照设计要求，在施工区域内进行基础的开挖，确保基础的稳定和承载能力。

3. 基础修整：对基础进行修整，确保基础的平整和垂直。

4. 基础处理：在基础的底部铺设一层厚度约为10cm的细砂，铺设后进行湿压，使其紧实。

4. 挡土墙体结构加筋挡土墙的挡土墙体结构通常由砖石构成。

具体步骤如下： 1. 砌石墙台：按照设计要求，确定挡土墙的高度和宽度，并在基础上进行墙台的砌筑，使用水泥和砖块固定墙台。

2. 砌筑砖石墙体：在墙台上开始砌筑砖石墙体，使用砖块和水泥将墙体逐层砌筑。

墙体厚度和数量应根据设计要求进行调整。

3. 墙体抹灰：砌筑完成后，对挡土墙体进行抹灰处理，以增强其表面的平滑度和抗渗性能。

4. 排水设施：根据需要，在挡土墙体内设置排水设施，以防止积水对墙体的损坏。

5. 加筋材料的安装加筋材料的安装是加筋挡土墙施工过程中的重要步骤。

具体步骤如下： 1. 安装钢筋：按照设计要求，在挡土墙体内预埋钢筋，并通过焊接或打结方式将其固定在墙体上。

2. 安装钢丝网：在挡土墙体内铺设钢丝网，用于增强挡土墙体的抗拉强度和稳定性。

3. 固定钢筋和钢丝网：使用夹具将钢筋和钢丝网固定在墙体上，确保其牢固和稳定。

6. 施工步骤在完成基础处理和挡土墙体结构之后，可以进行整体的施工步骤。
