电能质量在线监测装置专用技术规范

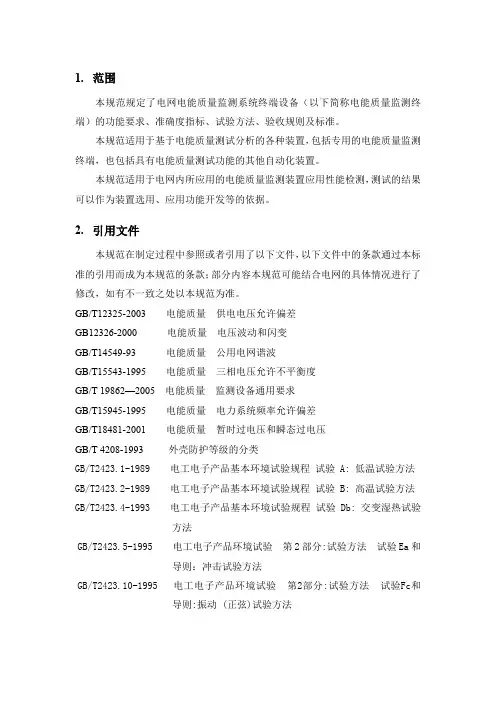

1.范围本规范规定了电网电能质量监测系统终端设备（以下简称电能质量监测终端）的功能要求、准确度指标、试验方法、验收规则及标准。

本规范适用于基于电能质量测试分析的各种装置，包括专用的电能质量监测终端，也包括具有电能质量测试功能的其他自动化装置。

本规范适用于电网内所应用的电能质量监测装置应用性能检测，测试的结果可以作为装置选用、应用功能开发等的依据。

2.引用文件本规范在制定过程中参照或者引用了以下文件，以下文件中的条款通过本标准的引用而成为本规范的条款；部分内容本规范可能结合电网的具体情况进行了修改，如有不一致之处以本规范为准。

GB/T12325-2003电能质量供电电压允许偏差GB12326-2000电能质量电压波动和闪变GB/T14549-93电能质量公用电网谐波GB/T15543-1995电能质量三相电压允许不平衡度GB/T 19862—2005 电能质量监测设备通用要求GB/T15945-1995电能质量电力系统频率允许偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压GB/T 4208-1993 外壳防护等级的分类GB/T2423.1-1989 电工电子产品基本环境试验规程试验 A: 低温试验方法GB/T2423.2-1989 电工电子产品基本环境试验规程试验 B: 高温试验方法GB/T2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变湿热试验方法GB/T2423.5-1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击试验方法GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-1998 电磁兼容性试验和测量技术静电放电抗扰度性试验（idt IEC61000-4-2：1995）GB/T17626.3-1998 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验（idt IEC61000-4-3：1995）GB/T17626.4-1998 电磁兼容性试验和测量技术快速瞬变电脉冲群抗扰度试验（idt IEC 61000-4-4：1995）GB/T17626.5-1998 电磁兼容性试验和测量技术浪涌（冲击）抗扰度试验（idt IEC61000-4-5：1995）GB/T17626.11-1999 电磁兼容性试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idt IEC 61000-4-11：1994）GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC 61000-4-30 Testing and Measurement Techniques - Power QualityMeasurement Methods3.术语和定义下列术语和定义适用于本规范：3.1电压偏差 voltage deviation供电电压对标称电压的偏差与标称电压的百分比。

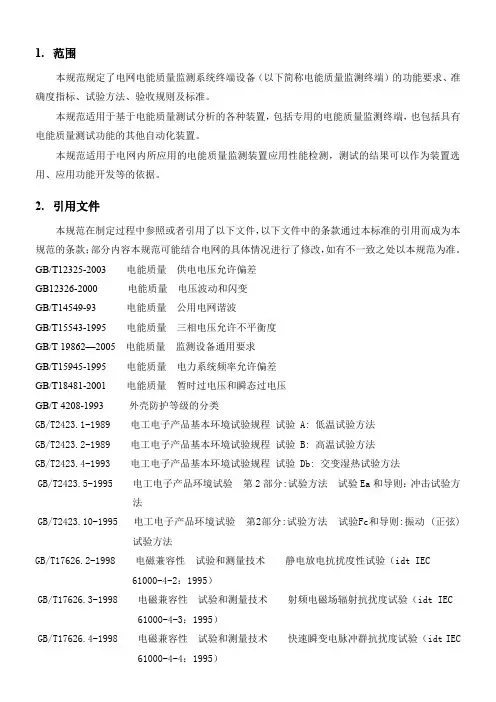

1.范围本规范规定了电网电能质量监测系统终端设备（以下简称电能质量监测终端）的功能要求、准确度指标、试验方法、验收规则及标准。

本规范适用于基于电能质量测试分析的各种装置，包括专用的电能质量监测终端，也包括具有电能质量测试功能的其他自动化装置。

本规范适用于电网内所应用的电能质量监测装置应用性能检测，测试的结果可以作为装置选用、应用功能开发等的依据。

2.引用文件本规范在制定过程中参照或者引用了以下文件，以下文件中的条款通过本标准的引用而成为本规范的条款；部分内容本规范可能结合电网的具体情况进行了修改，如有不一致之处以本规范为准。

GB/T12325-2003电能质量供电电压允许偏差GB12326-2000电能质量电压波动和闪变GB/T14549-93电能质量公用电网谐波GB/T15543-1995电能质量三相电压允许不平衡度GB/T 19862—2005 电能质量监测设备通用要求GB/T15945-1995电能质量电力系统频率允许偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压GB/T 4208-1993 外壳防护等级的分类GB/T2423.1-1989 电工电子产品基本环境试验规程试验 A: 低温试验方法GB/T2423.2-1989 电工电子产品基本环境试验规程试验 B: 高温试验方法GB/T2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变湿热试验方法GB/T2423.5-1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击试验方法GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-1998 电磁兼容性试验和测量技术静电放电抗扰度性试验（idt IEC 61000-4-2：1995）GB/T17626.3-1998 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验（idt IEC 61000-4-3：1995）GB/T17626.4-1998 电磁兼容性试验和测量技术快速瞬变电脉冲群抗扰度试验（idt IEC 61000-4-4：1995）GB/T17626.5-1998 电磁兼容性试验和测量技术浪涌（冲击）抗扰度试验（idt IEC 61000-4-5：1995）GB/T17626.11-1999 电磁兼容性试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idt IEC 61000-4-11：1994）GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC 61000-4-30 Testing and Measurement Techniques - Power QualityMeasurement Methods3.术语和定义下列术语和定义适用于本规范：3.1电压偏差 voltage deviation供电电压对标称电压的偏差与标称电压的百分比。

在线监测装置技术规范篇一：直流系统绝缘在线监测装置技术规范 (2)直流系统绝缘在线监测装置技术规范一．总的要求1、本技术规范书供直流系统绝缘在线监测装置招标使用。

2、投标者应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，本技术书的目的不是列出设备的全部细节，但生产厂家应提供高质量的、成熟的、定型的、技术先进的设备，以满足本技术书的要求。

3、投标者按本技术规范书提供的产品应符合国家有关技术规程规定的技术先进、成熟可靠的定型产品。

4、本技术规范书提出的是最低限度的技术要求，如果投标方没有以书面形式对本标书的技术条文提出异议，则意味着投标方提供的产品完全符合本技术规范书的要求，如有异议，不论多么微小，都应在标书中做详细说明。

5、本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

6、投标者必须具有针对此产品的相关权威部门的检测报告及提供国家专利证书、软件著作登记证书。

二、主要功能要求1、应能实时监控直流系统交直流电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示。

当直流系统发生故障，系统电压偏高或者偏低超过预设整定值时，或交流电压超过预设整定值时主机液晶屏显示告警信息，电压越限指示灯和蜂鸣器同时告警。

2、应能实时监控系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。

当直流系统发生故障，正负对地电压不再平衡并超过预设整定值时，主机液晶屏显示信息，系统接地指示灯和蜂鸣器同时告警3、系统应为高速双16位工控CPU，子机为单16位工控CPU，系统总处理能力随直流系统回路数（子机数）动态调整，最多可支持数十个CPU同步运行，每条直流回路数据采集通道（对应每个传感器）都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。

4、传感器应采用分辨度达到0.1mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，应能自动跟踪系统的细微变化。

八钢焦煤集团供电系统安全改造艾维尔沟110kV 变电站增容改造工程电能质量在线监测装置技术规范（通用部分）设计单位：新疆电力设计院2011年12月1 总则1.1 引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

提供的电能质量在线监测装置应在国家或电力行业级检验检测机构通过型式试验。

投标方提供的产品应有部级鉴定文件或等同有效的证明文件。

投标方应提供国家或电力行业级检验检测机构提供的有效期内的检测报告。

1.1.1 本规范提出了电能质量在线监测装置的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。

1.1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。

1.1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。

1.1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.2 供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容：1）提供标书内所有设备及设计说明书及制造方面的说明。

2）提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。

3）提供设备安装、使用的说明书。

4）提供试验和检验的标准，包括试验报告和试验数据。

5）提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。

6）提供设备管理和运行所需有关资料。

7）所提供设备应发运到规定的目的地。

目次1标准技术参数表 (37)2项目需求部分 (38)2.1货物需求及供货范围一览表 (38)2.2可选择的技术参数表 (38)2.3必备的备品备件、专用工具和仪器仪表供货表 (38)2.4图纸资料提交单位 (38)2.5工程概况 (39)2.6使用条件表 (39)2.7项目单位技术差异表 (39)2.8一次、二次及土建接口要求（适用于扩建工程） (40)3投标人响应部分 (40)3.1投标人技术偏差表 (40)3.2销售及运行业绩表 (40)3.3推荐的备品备件、专用工具和仪器仪表供货表 (40)3.4最终用户的使用情况证明 (41)3.5投标人提供的试验检测报告表 (41)3.6投标人提供的鉴定证书表 (41)1标准技术参数表投标人应认真逐项填写电能质量在线监测装置标准技术参数表（见表1、表2）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表9投标人技术偏差表。

表1电能质量在线监测装置标准技术参数表表2电能质量在线监测装置功能选择表注 1. 项目单位对本表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

项目单位技术差异表与本表中参数不同时，以项目单位技术差异表给出的参数为准。

2. 参数名称栏中带*的参数为重要参数。

如不能满足要求，将被视为实质性不符合招标文件要求。

2项目需求部分2.1货物需求及供货范围一览表货物需求及供货范围一览表见表3。

表3货物需求及供货范围一览表2.2可选择的技术参数表可选择的技术参数表见表4。

表4可选择的技术参数表2.3必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表5。

表5必备的备品备件、专用工具和仪器仪表供货表2.4图纸资料提交单位经确认的图纸资料应由卖方提交表6所列单位。

表6卖方提交的须经确认的图纸资料及其接收单位2.5工程概况2.5.1项目名称2.5.2项目单位2.5.3工程规模2.5.4工程地址2.5.5交通、运输2.6使用条件表使用条件表见表7。

电能质量检测设备技术规范电能质量监测设备技术规范1. 使用范围本规范规定了电能质量监测设备的通用结构和基本性能，包括固定式监测设备和便携式检测设备，确立了电能质量检测参数的一般测量方法和测量精确度，适用于交流额定频率为50Hz的公用电网的电能质量监测设备。

本规范只是对各项指标进行指示性的说明,并非是详细的设计说明书。

2. 引用标准1)GB/T 19862-2005 电能质量监测设备通用要求2)GB/T 12325-2003 电能质量供电电压允许偏差3)GB/T 14549-1993 公用电网谐波4)GB 12326-1990 电能质量电压允许波动和闪变5)GB/T 15543-1995 电能质量三相电压允许不平衡度6)GB/T 15945—1995 电能质量电力系统频率允许偏差7)GB/T 18039.4-2003 电磁兼容环境工厂低频传导骚扰的兼容水平8)GB/T 17626.2-1998 电磁兼容试验与测量技术静电放电抗扰度试验9)GB/T 17626.2-1998 电磁兼容试验与测量技术射频电磁场辐射抗扰度试验10)GB/T 17626.2-1998 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验11)GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温12)GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验A：高温13)GB/T 2423.4-2001 电工电子产品基本环境试验规程试验Db: 交变湿热试验方法14)GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击15)GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动16)DL/T 1028-2006 中华人民共和国电力行业标准17) IEC61000-4-30 Testing and measurement techniques —Power quality measurement methods18) IEC 61000-4-7 Part 4-7：testing and measurement techniques-general guide on harmonics and interharmonics measurements and instrumentation19) IEC 61000-4-15 part 4：testing and measurement techniques-section 15:flickermeter-functional and design specifications3. 术语及定义1) 电压偏差voltage deviation ：供电电压幅值与标称电压幅值的偏差； 2) 频率偏差 frequency deviation ：系统频率的实际值与标称值的偏差； 3) 闪变 flicker ：灯光照度不稳定造成的实感；4) 电压暂升 voltage swell ：在电力系统某节点上出现的电压暂时上升； 5) 电压暂降 voltage dip ：在电力系统某节点上出现的电压暂时下降；6) 电压短时中断 voltage interruption ：供电电压消失一段时间，一般不超过1min ，短时中断可以认为是90%~100%幅值的电压暂降；7) 瞬时电压 transient voltage ：电压瞬间急剧上升或下降；8) 正序分量 positive-sequence component ：将不平衡的三相系统的电量按对称分量法分解后，其正序对称系统中的分量；9) 负序分量negative-sequence component ：将不平衡的三项系统的电量按对称分量法分解后，其负序对称系统中的分量；10) 不平衡度 unbalance factor ：三相电力系统中三相的不平衡程度，用电压或电流负序分量与正序分量的方均根值百分比表示；11) 谐波 harmonic ：对周期性交流量进行傅里叶技术分解，得到频率为基波频率大于1整数倍的分量；12) 间谐波 inter-harmonic ：对周期性交流量进行傅里叶技术分解，得到频率不为基波频率整数倍的分量；13) 电压波动 voltage fluctuation ：电压方均根值一系列的变动或连续的改变，为电压均方根值的两个极值max U 和min U 之差U ，常以额定电压N U 的百分数表示其相对百分值；14) 等效闪变允许值 equivalent 10Hz flicker 10V ：电压调幅波中不同频率的正弦波分量的均方根值等效为10Hz 的一分钟平均值，以额定电压的百分数表示；15) 滑动参考电压sr U Sliding reference voltage ；16) (1/2)rms U ：半个周期刷新一次的均方根值电压。

电能质量在线监测系统技术规范书一总则1 基本要求本技术协议所列之技术要求为工程最基本技术要求，供方根据本技术要求配置成熟、可靠、性能要求不低于有关的中华人民共和国国标、技术先进的产品和系统方案。

本技术协议所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。

本技术协议未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求供方选择最严格标准执行。

2 参照标准DL/T5137-2001 电测量及电能计量装置设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规定DL/T553-1994 220～500kV电力系统故障动态记录技术准则DL/T663-1999 220～500kV电力系统故障动态记录校验准则GB/T 191 包装储运图示标志GB/T 2423.1 电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2 电工电子产品环境试验第2部分:试验方法试验B:高温GB/T 2423.4 电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T 2423.5 电工电子产品环境试验第二部分:试验方法试验Ea和导则:冲击GB/T 2423.10 电工电子产品环境试验第二部分:试验方法试验Fc和导则:振动GB/T 2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB 4208 外壳防护等级(IP代码)GB/12325 电能质量供电电压偏差GB/12326 电能质量电压允许波动和闪变GB/T14594 电能质量公用电网谐波GB/T15543 电能质量三相电压允许不平衡度GB/T15945 电能质量电力系统允许偏差GB/T12325-90 电能质量供电电压允许偏差；GB/T 18481 电能质量暂时过电压和瞬态过电压GB/T 19862 电能质量监测设备通用要求GB 17625.1 电磁兼容限值谐波电流发射限值GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验3 工作范围供方的工作范围将包括下列内容，但不仅仅限于此内容。

电能质量在线监测装置专用技术规范本规范对应的专用技术规范目录电能质量在线监测装置采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分中项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。

2）项目单位要求值超出标准技术参数值范围。

3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。

项目单位技术差异表与标准技术参数表和使用条件表中参数不同时，以项目单位技术差异表中给出的参数为准。

投标人填写技术参数表时，如有偏差除填写投标人技术偏差表外，必要时应提供证明参数优于招标人要求的相关试验报告。

5. 对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。

目次电能质量在线监测装置采购标准技术规范使用说明 (27)1总则 (29)1.1引言 (29)1.2供方职责 (29)2技术规范要求 (29)2.1规范性引用文件 (29)2.2使用环境条件 (30)2.3装置额定参数 (30)2.4装置功率消耗 (30)2.5电能质量在线监测装置总的技术要求 (30)3试验 (31)3.1试验要求 (31)3.2电气性能试验 (31)3.3现场试验 (31)4技术服务、设计联络、工厂检验和监造 (32)4.1卖方提供的样本和资料 (32)4.2技术资料、图纸和说明书格式 (32)4.3供确认的图纸 (32)4.4买卖双方设计的图纸 (32)4.5其他资料和说明书 (32)4.6卖方提供的数据 (32)4.7图纸和资料分送单位、套数和地址 (33)4.8设计联络会议 (33)4.9工厂验收和现场验收 (33)4.10质量保证 (33)4.11项目管理 (33)4.12现场服务 (34)4.13售后服务 (34)4.14备品备件、专用工具及试验仪器 (34)1总则1.1引言投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

电能质量检测装置技术要求技术规范一、前言1、本招标文件提供的要求是最低限度的技术要求，所使用的标准和规范如与卖方所执行的标准发生矛盾时，按较高标准执行。

2、卖方所提供“大中型光伏电站移动检测平台电能质量监测装置”及内部元器件应符合国家相关标准及安全规范，卖方所提供的所有产品及技术文件除非在技术规格中另做规定外，均应使用相应的国际标准化组织标准/或其它先进国际标准。

3、如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，应在投标文件中以“对技术规范书的意见同规范书的差异”为标题的专门章节加以详细描述，并按附录A的格式填写。

二、项目介绍本装置应用于大中型光伏电站移动检测平台，满足大中型光伏电站现场检测的要求，可安装在光伏电站各监测点，组成区域电能质量监控网络，实时采集、监测、分析、输出监测点的所有电能质量参数，并以此为依据分析被测光伏电站电能质量是否达标。

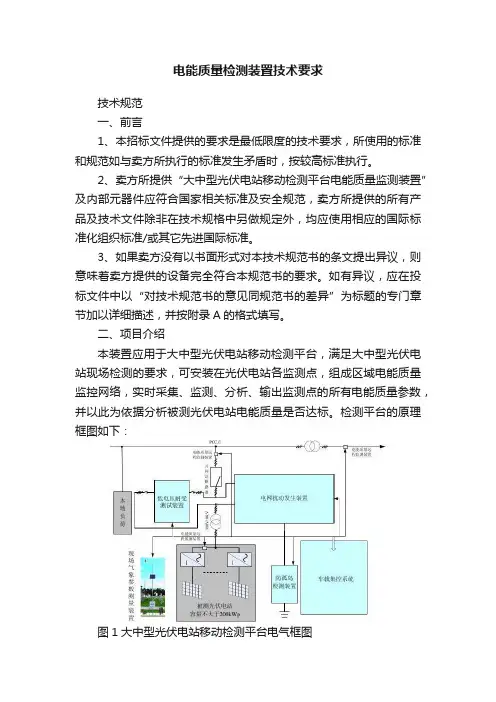

检测平台的原理框图如下：图1大中型光伏电站移动检测平台电气框图此招标设备为电能质量监测装置及电能质量监测系统软件。

三、供货的相关要求1、供货范围：电能质量监测装置6台、电能质量监测系统软件一套，并包括相应辅助设备，由电能质量监测装置厂家负责调试后，整体交付。

2、要求卖方准时发货，货物在2010年月日前发到买方单位（南京市浦口高新技术开发区创业路1号），在买方单位检验合格后，买方出具验收报告。

3、要求供货商在提交投标文件时，提供设备的安装和电气接线图纸，并加以详细说明，以便买方单位进行装置的电气、配线设计工作。

4、要求设备满足长时间连续工作的检测要求。

5、设备的所有部件应是全新的、高质量的、没有缺陷的、并具有合理的设计和制造。

使用的材料应是适用的、长寿命、高可靠性、低损耗、少磨损和易调整的。

四、电能质量监测装置的要求4.1技术要求1）采样率：每周波512点及以上；2）数据存储深度能够达到一个月以上，无记录事件被遗忘；3）数据通信协议公开，在线实时监测数据满足刷新要求；离线存储数据带时间戳,存储格式开放，支持按时间段和数据类型的快速查询和提取4）支持GPS同步对时功能，典型同步精度为0.1ms；5）仪器回路数可以灵活配置，单台仪器能够提供对多个回路（每路至少包括3相电压和3相电流）的监测。

八钢焦煤集团供电系统安全改造艾维尔沟110kV 变电站增容改造工程电能质量在线监测装置技术规范（通用部分）设计单位：新疆电力设计院2011年12月1 总则1.1 引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

提供的电能质量在线监测装置应在国家或电力行业级检验检测机构通过型式试验。

投标方提供的产品应有部级鉴定文件或等同有效的证明文件。

投标方应提供国家或电力行业级检验检测机构提供的有效期内的检测报告。

1.1.1 本规范提出了电能质量在线监测装置的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。

1.1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。

1.1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。

1.1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.2 供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容：1）提供标书内所有设备及设计说明书及制造方面的说明。

2）提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。

3）提供设备安装、使用的说明书。

4）提供试验和检验的标准，包括试验报告和试验数据。

5）提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。

6）提供设备管理和运行所需有关资料。

7）所提供设备应发运到规定的目的地。

国网淄博供电公司电能质量在线监测系统运维项目技术规范书(A262-300009275-00006)目录1.前言 (1)2.总体要求 (1)2.1.项目建设内容 (1)2.2.项目运维内容 (2)2.3.项目技术要求 (2)3.建设要求 (2)3.1.总体目标 (2)3.2.范围 (3)3.2.1单位范围 (3)3.2.2数据范围 (3)3.3.建设原则 (4)3.3.1规范化原则 (4)3.3.2实用性和先进性原则 (4)3.3.3安全性原则 (4)4.技术、性能和安全要求 (4)4.1.技术要求 (4)4.1.1可用性要求 (4)4.1.2可靠性要求 (5)4.1.3性能及扩展要求 (5)4.1.4备份要求 (5)4.2安全要求 (5)4.3保密要求 (6)4.4灾备要求 (6)5.业务要求 (6)5.1数据采集管理 (6)5.2电能质量评价 (6)5.3电能质量分析 (8)5.4质量监督管理 (9)6.项目管理要求 (9)6.1项目进度计划 (9)6.2项目运维地点 (10)6.3合同变更要求 (10)6.4法律纠纷 (10)6.5培训的目的及要求 (10)6.6培训方式 (10)6.7培训内容 (10)7.维护与服务要求 (11)7.1.系统维护 (11)7.2.服务响应 (11)附件：工作清单 (13)1.前言电能质量在线监测系统的建设工作按照公司SG-ERP的总体要求，以“三集五大”为基础，以“深化全面质量监督管理”为指导，加强对系统建设工作的统一领导，打破系统壁垒，有效集成信息资源，开展系统标准化设计与建设，进一步加强基础管理，完善基础监测手段，试点先行，有序推进，开展对电能质量的在线监测与分析，为电能质量的持续改进和提升创造先决条件。

电能质量在线监测系统从2012年开始研发试点，截至到2013年底全国7家试点单位实施完毕。

国网山东省电力公司电能质量在线监测系统于2013年6月17日成功上线试运行，并于2013年底正式交付用户使用。

电能质量监测在线监测装置技术要求1、电能质量监测设备应采用32位DSP+ARM+CPLD内核，应用嵌入式计算机技术，8通道、16位高速A/D转换器，采样频率达到25.6KHz，10周波连续采样，可精确分析至50次谐波，不出现频率混叠现象。

每个监测单元独立对应一个数字信号处理器，以保证一个单元的故障不影响其他单元的正常监测。

2、能够长期储存电能质量数据信息，采用大容量FLASH存储，记录的数据应保存二年。

3、现场显示、查询、设置功能，采用320×240图形液晶，设备能够就地显示实时数据、通过单元的面板键盘，可现场查询所有被监控的参数并显示波形、向量图，并方便的设置系统参数。

4、具有六个继电器输出节点，三个低值越限报警、一个高值越限报警信号，一个故障报警、一个装置失电报警信号。

5、电能质量监测设备应具备硬件锁相与软件锁相两种锁相方式，谐波含量较大时设备应正常工作，不应出现失锁现象。

6、通讯接口：配置有RJ45、RS232/485、USB通讯接口，可以远程或通过USB 接口现场软件升级。

7、良好的抗干扰设计和看门狗复位电路设计，整机没有任何机械转动设备，确保装置的长期稳定运行。

8、监测内容：50次电压(电流)谐波、电网频率偏差、电压偏差、三相电压不平衡度、电压波动与闪变、功率、功率因数、间谐波（50次）、电压骤升、骤降、短时间电压中断、事件录波等。

9、统计功能装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的最大值、最小值、平均值、95％概率大值等。

10、对时功能监测装置具备B码对时功能及GPS脉冲对时功能。

可保持与远方管理中心的时钟一致。

10、准确度要求：监测设备各项应指标的准确度应满足下述要求：——电压偏差：0.5%；——频率偏差：0.01Hz；——三相电压不平衡度：0.2%；——三相电流不平衡度：1％；——谐波：至少满足GB/T14549-93规定的A级标准；——间谐波：至少满足GB/T24337-2009规定的A级标准；——闪变：5％；——电压波动：5％。

广东电网500kV变电站35kV 侧电容器组谐波监测系统二期项目设备及系统技术条件广东电网公司电力科学研究院2010年 05月目录1总览 (3)2监测装置技术规范 (4)3前置服务技术要求 (9)4系统通信 (12)5电能质量监测终端结构、机械及防雷抗干扰要求 (13)6硬件配置和要求综述 (14)7安装和配置 (14)8培训 (14)9技术监督与验收 (15)10技术保障 (15)广东电网500kV 变电站35kV 侧电容器组谐波监测系统二期项目设备及系统技术条件1 总览1.1概述本项目是广东电网500kV 变电站35kV 侧电容器组谐波监测系统的扩建工程，对全省范围内指定的变电站电容器组的参数进行在线实时监测，当指定的监测参数超出设定条件时，系统能及时启动报警、接点动作输出功能及录波等功能。

电容器组谐波监测系统按结构可分为二层：第一层是分布在各变电站的监测装置，具有实时监测及快速越限报警功能；第二层是装于前置服务器的监测系统后台，用于实现对各监测装置的远程管理、实时显示监测数据、越限事件报警及录波、收集各监测装置的数据并存入前置数据库、提供历史数据查询。

目前广东省电力谐波监测站已有500kV 变电站电容组侧谐波监测系统（一期）在运行，它的变电站侧采用加拿大PML 公司的ION7650 监测装置，监测系统后台管理软件采用PML 公司的ION Enterprise。

为实现监测数据资源的共享与再利用，一期系统前置服务器将监测数据通过前置数据库导入到广东电网的电能质量监测系统的PQVIEW 后台数据库中，利用PQView 较为完善的数据管理分析功能，实现广东电网500kV 变电站35kV 侧电容器组谐波监测系统历史数据与广东电网的电能质量监测系统历史数据的统一管理、分析、查询、存储及报表制作，进一步扩大广东电网的电能质量监测系统有效监测范围。

参考上述做法，本期扩建工程要求变电站电容器组监测系统设备供应商保证PQView 能准确读取、分析及存储本项目招标系统前置数据库的所有历史监测数据。

电能质量监测设备技术规范1. 使用范围本规范规定了电能质量监测设备的通用结构和基本性能，包括固定式监测设备和便携式检测设备，确立了电能质量检测参数的一般测量方法和测量精确度，适用于交流额定频率为50Hz的公用电网的电能质量监测设备。

本规范只是对各项指标进行指示性的说明,并非是详细的设计说明书。

2. 引用标准1)GB/T 19862-2005 电能质量监测设备通用要求2)GB/T 12325-2003 电能质量供电电压允许偏差3)GB/T 14549-1993 公用电网谐波4)GB 12326-1990 电能质量电压允许波动和闪变5)GB/T 15543-1995 电能质量三相电压允许不平衡度6)GB/T 15945—1995 电能质量电力系统频率允许偏差7)GB/T 18039.4-2003 电磁兼容环境工厂低频传导骚扰的兼容水平8)GB/T 17626.2-1998 电磁兼容试验与测量技术静电放电抗扰度试验9)GB/T 17626.2-1998 电磁兼容试验与测量技术射频电磁场辐射抗扰度试验10)GB/T 17626.2-1998 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验11)GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温12)GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验A：高温13)GB/T 2423.4-2001 电工电子产品基本环境试验规程试验Db: 交变湿热试验方法14)GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击15)GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动16)DL/T 1028-2006 中华人民共和国电力行业标准17) IEC61000-4-30 Testing and measurement techniques —Power quality measurementmethods18) IEC 61000-4-7 Part 4-7：testing and measurement techniques-general guide onharmonics and interharmonics measurements and instrumentation19) IEC 61000-4-15 part 4：testing and measurement techniques-section15:flickermeter-functional and design specifications3. 术语及定义1) 电压偏差 voltage deviation ：供电电压幅值与标称电压幅值的偏差；2) 频率偏差 frequency deviation ：系统频率的实际值与标称值的偏差；3) 闪变 flicker ：灯光照度不稳定造成的实感；4) 电压暂升 voltage swell ：在电力系统某节点上出现的电压暂时上升；5) 电压暂降 voltage dip ：在电力系统某节点上出现的电压暂时下降；6) 电压短时中断 voltage interruption ：供电电压消失一段时间，一般不超过1min ，短时中断可以认为是90%~100%幅值的电压暂降；7) 瞬时电压 transient voltage ：电压瞬间急剧上升或下降；8) 正序分量 positive-sequence component ：将不平衡的三相系统的电量按对称分量法分解后，其正序对称系统中的分量；9) 负序分量negative-sequence component ：将不平衡的三项系统的电量按对称分量法分解后，其负序对称系统中的分量；10) 不平衡度 unbalance factor ：三相电力系统中三相的不平衡程度，用电压或电流负序分量与正序分量的方均根值百分比表示；11) 谐波 harmonic ：对周期性交流量进行傅里叶技术分解，得到频率为基波频率大于1整数倍的分量；12) 间谐波 inter-harmonic ：对周期性交流量进行傅里叶技术分解，得到频率不为基波频率整数倍的分量；13) 电压波动 voltage fluctuation ：电压方均根值一系列的变动或连续的改变，为电压均方根值的两个极值max U 和min U 之差U ，常以额定电压N U 的百分数表示其相对百分值；14) 等效闪变允许值 equivalent 10Hz flicker 10V ：电压调幅波中不同频率的正弦波分量的均方根值等效为10Hz 的一分钟平均值，以额定电压的百分数表示；15) 滑动参考电压sr U Sliding reference voltage ；16) (1/2)rms U ：半个周期刷新一次的均方根值电压。

电能质量监测装置基本技术要求
电能质量检测装置需满足电网公司对其相关的技术要求及品牌要求，满足与省调的联网配置要求。

如不能满足相关要求，投标方需无条件按照省网及招标方要求进行更换。

本风电场配置1套电能质量在线监测装置。

电能质量在线监测应能满足终期4回集电线路的接入要求。

1 工作电源
额定值：DC220V；
允许偏差：－20％～＋15％；
功率消耗：不大于20W；
2 交流电流输入
输入方式：电流互感器输入；
额定值In：5A；
测量范围：0～2In；
功率消耗：不大于0.5VA/路；
过载能力：2In 连续工作；40In 允许1s。

3 交流电压输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V；
测量范围：0～1.2Un；
功率消耗：不大于0.5VA/路；
过载能力：2Un 连续工作；
2.4 Un 允许1s。

4 开关量输入
工作电压：DC220V；
输入方式：无源空接点；
隔离方式：光电隔离，隔离电压2500V。

5 使用环境
正常工作温度：-10℃～+55℃；
极限工作温度：-30℃～+65℃；
相对湿度：5％～95％；
6 电磁兼容性能、机械性能及安全性应满足国标要求。

技术规范一、前言1、本招标文件提供的要求是最低限度的技术要求，所使用的标准和规范如与卖方所执行的标准发生矛盾时，按较高标准执行。

2、卖方所提供“大中型光伏电站移动检测平台电能质量监测装置”及内部元器件应符合国家相关标准及安全规范，卖方所提供的所有产品及技术文件除非在技术规格中另做规定外，均应使用相应的国际标准化组织标准/或其它先进国际标准。

3、如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，应在投标文件中以“对技术规范书的意见同规范书的差异”为标题的专门章节加以详细描述，并按附录A的格式填写。

二、项目介绍本装置应用于大中型光伏电站移动检测平台，满足大中型光伏电站现场检测的要求，可安装在光伏电站各监测点，组成区域电能质量监控网络，实时采集、监测、分析、输出监测点的所有电能质量参数，并以此为依据分析被测光伏电站电能质量是否达标。

检测平台的原理框图如下：图1大中型光伏电站移动检测平台电气框图此招标设备为电能质量监测装置及电能质量监测系统软件。

三、供货的相关要求1、供货范围：电能质量监测装置6台、电能质量监测系统软件一套，并包括相应辅助设备，由电能质量监测装置厂家负责调试后，整体交付。

2、要求卖方准时发货，货物在2010年月日前发到买方单位（南京市浦口高新技术开发区创业路1号），在买方单位检验合格后，买方出具验收报告。

3、要求供货商在提交投标文件时，提供设备的安装和电气接线图纸，并加以详细说明，以便买方单位进行装置的电气、配线设计工作。

4、要求设备满足长时间连续工作的检测要求。

5、设备的所有部件应是全新的、高质量的、没有缺陷的、并具有合理的设计和制造。

使用的材料应是适用的、长寿命、高可靠性、低损耗、少磨损和易调整的。

四、电能质量监测装置的要求4.1技术要求1）采样率：每周波512点及以上；2）数据存储深度能够达到一个月以上，无记录事件被遗忘；3）数据通信协议公开，在线实时监测数据满足刷新要求；离线存储数据带时间戳,存储格式开放，支持按时间段和数据类型的快速查询和提取4）支持GPS同步对时功能，典型同步精度为0.1ms；5）仪器回路数可以灵活配置，单台仪器能够提供对多个回路（每路至少包括3相电压和3相电流）的监测。

新启源光伏发电新站区磨店社区、沿河村农业种植20+20MW光伏电站工程电能质量在线监测系统技术规智临电气科技2015/11/02目录1 总则 (4)2工程概况 (6)3 技术要求 (6)4 保修服务 (10)5 现场安装、调试 (10)6 包装、运输和储存 (10)7 组屏 (11)8 主要设备清单 (11)9 质量保证 (12)10 培训及技术资料 (12)11 检验和验收 (12)1 总则1.1 基本要求本设备技术规书使用围仅限于新启源光伏发电新站区磨店社区、沿河村农业种植20+20MW光伏发电工程电能质量在线监测系统装置的供货围、设备的技术规格、遵循的技术标准、结构、性能和试验等方面的技术要求。

本技术协议所列之技术要求为工程最基本技术要求，供方根据本技术要求配置成熟、可靠、性能要求不低于有关的中华人民国国标、技术先进的产品和系统方案。
