《单片机》PPT课件

《单片机》PPT课件
（3）设置了一些特殊的串行接口功能，构成分布式、 网络化系统 。
4．外围电路内装化
器件集成度的不断提高，把众多的外围功能部件集成 在片内－－系统的单片化。
第二十五页，共34页。
5．低功耗化 CMOS化 CHMOS工艺。 总之，向高性能、高速、低压、低功耗、低价格、
外围电路内装化方向发展。
1.5 单片机的应用 单片机卓越的性能，得到了广泛的应用，已深入到各
第四页，共34页。
先修课程：
数字逻辑电路 计算机组成原理 接口技术 汇编语言
课程性质：
应用型课程
第五页，共34页。
预备知识
• 电平特性 • 2进制与16进制的表示及转换 • 二进制数的逻辑运算 • 8051单片机介绍
第六页，共34页。
关于电平特性
• 数字电路中只有两种电平：高和低 • （本课程中）定义单片机为TTL电平：
第十九页，共34页。
（2）专用型
专门针对某些产品的特定用途而制作的单片机 ， 针对性强且数量巨大。
对系统结构的最简化、可靠性和成本的最佳化等 方面都作了全面的考虑 。
“专用”单片机具有十分明显的综合优势。
第二十页，共34页。
1.2 单片机的历史及发展概况
四个阶段: 第一阶段(1974年～1976年)：单片机初级阶段。双片的
个领域。
使用温度：
民品： 0°C —+70°C 工业品： -40°C —+85°C
军品： -65°C —+125°C。
第二十六页，共34页。
在下述的各个领域广泛的应用：
1. 工业自动化
2. 智能仪器仪表 3．消费类电子产品 4. 通讯
5．武器装备
6．终端及外部设备控制 7．多机分布式系统

单片机课程设计-教学课件

单片机课程设计-教学课件

(5)
酒精清洗电路板
用棉签擦拭电路板，主要是将助焊剂擦拭 干净即可。
第二节 常用元器件及仪器

一、电阻器
二、电容器 三、变压器 四、电感器 五、二极管

六、三极管 七、稳压器

八、其它各种组件
57
一、电阻器的识别与检测

1、电阻作用

调节电路中的电流，作为分流、分压或负载 使用。 1）金属膜电阻器 2）碳膜电阻器 3） 线绕电阻器 4）水泥电阻等
5、贴片电阻

对于误差大于±2%的电阻，阻值用三位数字表 示，前两位数字代表重要数据，最后一位表示 加零的个数。 例：683表示68000Ω或68KΩ
6．排阻


排阻又称电阻网络或电阻排，它与色环电阻相 比具有整齐、少占空间的优点，它的内部实际 上是由很多个电阻整齐的排在一起。 第一号管脚由小圆点或小凹槽来表示。 在电路中电阻网络的电路符号用 “RP” 表示。
(3) 平口烙铁拉焊 使用平口烙铁，顺着一个方向烫芯片的管脚 。注意力度均匀，速度适中，避免弄歪芯片的 脚。另外注意先拉焊没有定位的两边，这样就 不会产生芯片错位。也可以再涂抹一些助焊剂 在芯片的管脚上面，更好焊）
(4) 用放大镜观察结果 焊完之后，检查一下是否有未焊好的 或者有短路的地方，适当修补。
(5)
也可以拔拉芯片
(6) 焊后处理 用吸锡器或吸锡电烙铁把焊盘上的焊锡吸走。
8. 焊点的质量检查

（1）外观检查 １）外形以焊接导线为中心，均匀 ，成裙形拉开。 ２）焊接的连接面呈半弓形凹面， 焊料与焊件交界处平滑，接触角尽 可能小。 ３）表面有光泽且平滑。



４）无裂纹、针孔、夹渣。 ５）是否漏焊，焊料拉失，焊料引 起导线间短路，导线及元器件绝缘 的损伤，焊料飞溅等。 ６）检查时，除目测外，还要用指 触、镊子拨动，拉线等。检查有无 导线断线。焊盘剥离等缺陷。

单片机ppt课件

单片机ppt课件
多核单片机能够同时处理多个任务，提高设备处理速度和 响应能力。多核设计还能有效降低功耗，延长设备使用寿 命。
并行计算的应用
多核单片机适用于需要进行大量并行计算的应用场景，如 图像处理、语音识别、大数据分析等。通过多核并行处理 ，能够大大提高这些场景的处理效率。
系统集成度提升
多核单片机的发展推动了系统集成度的提升，使得更多的 功能模块可以集成到单片机的系统中，提高了设备的整体 性能和稳定性。
智能家电控制系统
通过单片机技术，实现家电设 备的远程控制和智能化管理，
提高生活便利性。
工业自动化控制系统
生产过程控制
利用单片机对生产过程中的各种参数 进行实时监测和控制，提高生产效率 和产品质量。
机器人控制系统
单片机作为机器人控制系统的核心， 实现机器人的运动控制、感知与决策 等功能。
自动化流水线控制系统
好地适应物联网时代的需求。
03
广阔的市场前景
随着物联网应用的不断拓展，单片机在智能家居、智能工业、智能交通
等领域有着广阔的市场前景。未来，单片机将在更多领域发挥重要作用
，推动智能化时代的到来。
THANKS
感谢观看
04
04
单片机应用实例
智能家居控制系统
智能照明系统
通过单片机控制，实现家庭照 明系统的智能化，如定时开关 、光线感应自动调节等功能。
智能安防系统
利用单片机技术，实现家庭安 全监控、入侵报警等功能，提 高家庭安全系数。
智能环境控制系统
通过单片机控制，实现家庭环 境智能化调节，如温度、湿度 、空气质量等。
如显示屏、传感器接口等，选择能满 足项目需求的开发板。
考虑I/O口数量和排布
根据项目需求，选择I/O口数量足够且 排布合理的开发板。

单片机课程-PPT版

单片机课程-PPT版
所以，(TH0)＝0CEH，(TL0)＝0CEH。 ② TMOD 寄存器初始化 定时器T0 为方式2：则M1M0＝10；定时功能： T / C ＝0；为 实现定时器T0 的运行控制，GATE＝0。定时器T1 不用，有关 位设定为0。因此TMOD 寄存器应初始化为02H。
ORG START: MOV
6.3.2 工作方式1
【例6-3】设单片机晶振频率为fosc=12MHz，使用定时器T1 以 方式1 产生周期为2ms 的等宽连续方波，并由P1.0 输出（用查 询方式完成）。 解：本例同例6-2，基本定时时间为1ms。 ① 计算计数初值
将x 表示为二进制形式：x= 1111110000011000B，故(TH1)＝ 0FCH，(TL1)＝18H。 ② TMOD 寄存器初始化 定时器T1 为方式1：则M1M0＝01；定时功能： T / C ＝0；为 实现定时器T1 的运行控制，GATE＝0。定时器T0 不用，有关 位设定为0。因此TMOD 寄存器应初始化为10H。
ORG AJMP ORG LJMP ORG START: MOV MOV MOV MOV CLR SETB SETB SETB SJMP PITO1: MOV MOV CPL RETI END
0000H START 001BH PITO1 0100H SP, #60H TMOD, #00H TH1, #0E0H TL1, #18H P1.0 EA ET1 TR1 $ TL1, #18H TH1, #0E0H P1.0
【例6-1】设定时器T0 选择工作方式0，定时状态，定时时间 1ms，fosc=6MHz。试确定T0 初值，计算最大定时时间tmax。 解： ① 计算最大定时时间
② 计算计数器的初值
转换为二进制数：x=1111 0000 01100B 取x 的低5 位送TL0 的低5 位，TL0 的高3 位取0，则（TL0） =0000 1100B=0CH。取x 的高8 位送给TH0，则(TH0)=1111 0000B=0F0H。

《单片机教学》课件

《单片机教学》课件
单片机在智能农业中的应用：说明单片机在智能农业中的具体应用，如温度、湿度、光 照等环境参数的监测和控制
实现方案：详细介绍如何利用单片机技术实现智能农业的应用，包括硬件和软件的设计 与实现
案例总结：总结智能农业应用案例的优点和不足，提出改进和优化建议
感谢您的观看
汇报人：PPT
04 单片机基本操作
单片机的启动和关闭
启动：上电后，单片机自动启动并开始运行程序 关闭：通过软件或硬件方式关闭单片机，停止程序运行
单片机的复位操作
复位操作的方式：手动复位 和自动复位
复位操作的原理：通过特定 的复位引脚或外部信号触发
复位操作的作用：清除单片 机内部状态，回到初始状态
复位操作的应用：提高单片 机系统的稳定性和可靠性
接口技术的实例演示
接口技术概述： 介绍接口技术的 基本概念、分类 和应用领域
接口电路设计： 介绍单片机接口 电路的设计方法 和注意事项
接口技术实例演 示：通过具体实 例演示单片机接 口技术的应用， 包括输入输出接 口、串行通信接 口、并行通信接 口等
实验与验证：通 过实验验证单片 机接口技术的可 行性和可靠性， 包括硬件连接、 软件编程和调试 过程等
《单片机教学》 PPT课件
PPT,a click to unlimited possibilities
汇报人：PPT
目录 /目录
01
点击此处添加 目录标题
04
单片机基本操 作
02
单片机概述
05
单片机程序设 计
03
单片机基础知 识
06
单片机接口技 术
01 添加章节标题
02 单片机概述
单片机的定义和特点
智能家居控 制系统的设 计与实现： 详细介绍智 能家居控制 系统的设计 思路、硬件 组成和软件 实现方法。

单片机课程设计讲稿PPT教学课件

单片机课程设计讲稿PPT教学课件

A,#0DEH,Not03
MOV InputedKey,#03H
LJMP JugeKeyOver
Not03: CJNE
A,#0EEH,NotOrder
SETBOrderKeyPressed
LJMP JugeKeyOver
NotOrder:CJNE
A,#7DH,Not04
MOV InputedKey,#04H
MOV InputedKey,#00H
LJMP JugeKeyOver
Not00: CJNE
A,#0B7H,NotUp
SETBUpKeypressed
LJMP JugeKeyOver
NotUp: CJNE
A,#0D7H,NotDown
SETBDownKeyPressed
LJMP JugeKeyOver
LJMP JugeKeyOver
Not04: CJNE
A,#0BDH,Not05
MOV InputedKey,#05H
LJMP JugeKeyOver
2020/12/10
5
Not05: CJNE
A,#0DDH,Not06
MOV InputedKey,#06H
LJMP JugeKeyOver
Not06: CJNE
2020/12/10
2

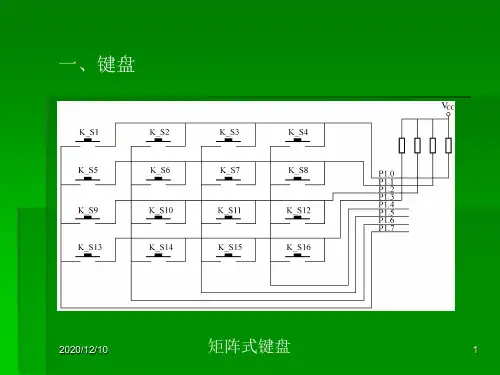

识别键值：
JugeWhichKey：
MOV
ScanTimes,#04H
MOV
A,#11101111B
;P1.4置低不影响其他列
ScanLoop：
ORL P1,#11111111B
ANL
P1,A ;判断P1.4对应列是否有键按下
MOV
WhichCol，A

单片机 课程设计说明全套PPT

单片机 课程设计说明全套PPT
过程考核与最终考核相结合
最终考核(实做答辩)： 用单片机完成一个项目 和项目说明书、 答辩
课程设计说明
课程设计说明

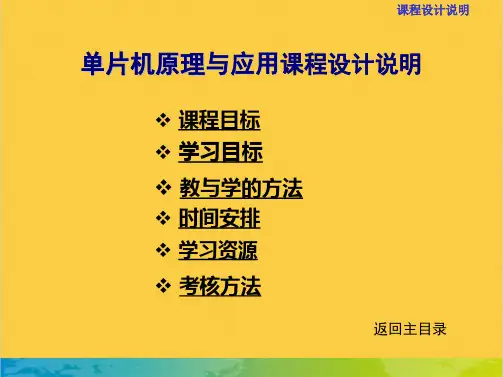

单片机原理与应用课程设计说明
❖ 课程目标 ❖ 学习目标
❖ 教与学的方法
❖ 时间安排 ❖ 学习资源
❖ 考核方法
返回主目录
课程设计说明
一、《单片机原理与应用》课程目标
单片机的结构和原理 ； 单片机的寻址方式和指令系统 ；
单片机的程序设计及单片机的硬件接口的设 计和源程序的编辑、编译及下载 ；
对一常用的单片机设备进行调试；
解决实际工程问题：设计产品开发任务书、提出设计方案并进行评审、测试计 划、对软硬件进行设计、完成组装和调试。 在学习中提高课程目标中要求的7种关键能力。
课程设计说明
三、教与学的方法
本课程以同学们的学习为中心，教、学、 做相结合的模式 ：
讲授 案例 任务驱动（实验、实训）
五、学习资源
• 网站： • // tup.tsinghuaedu ，
课程设计说明
• 期刊： • 《单片机与嵌入式系统应用》，北
京航空航天大学
• 《单片机应用技术选编》等
六、课程考核方法
课程设计说明
ቤተ መጻሕፍቲ ባይዱ
• 考核方式： • 笔试 • 作业 • 课业（Project） • 报告 • 工程设计及产品
六、课程考核方法
总计
课程设计说明
学时 4 6 18 10 12 4 18 8 10 90
五、学习资源
课程设计说明
• 主要教学与参考书目：
《单片机原理与应用》姚和芳，唐亚平；校本教材；
《单片机应用技术》及实验指导书，耿长清；化学工业出版社；
《单片机实验实训指导书》唐亚平，姚和芳；校本教材； 《单片机原理及应用技术》及实验指导，李全利；高等教育出版社； 《单片机外围器件实用手册》，纪宗南；北京航空航天大学出版社。

单片机课程设计幻灯片PPT

单片机课程设计幻灯片PPT
to Group ‘文件夹名’〞选项。
建立工程
选择后会出现如下的对话框，让你选择需要添加的文件，更改 文件类型选项，可以更加快速的找到你要的程序文件。找到文 件以后双击该文件，或者选中该文件，点击Add按钮即可将文 件添加进工程中，如果屡次添加，软件那么会报告错误。
建立工程
完成上面的工作后，就可以在文本框里编 写你的程序了，编写完的程序就为当前的 工程效劳。
调试程序
单击右下角变量观察窗口的“Watch #1〞标签， 窗口变成图示，可以在“type F2 to edit〞处按F2 键，输入程序中的变量，以便观察。
调试程序
左侧的寄存器窗口中可以看到一些寄存器名称及它们的值
验收事宜：
1、工程任务书
2、实验板〔包括剩余元器件〕
3、十一假期完毕，10月6日提交实 验报告
每人1份实验报告〔格式要求见 邮箱〕
4、口试另外找课余时间
课程设计报告主要内容：
一、设计任务 二、总体方案：总体框图、各部分模块功能 三、硬件设计：简要介绍芯片原理、详细电路连接图，包 含单片机最小系统。（原理图务必自己绘制） 四、软件设计：详细介绍设计思路，如流程图、算法、计 算公式等 五、结果分析或项目所实现的功能、指标等，需有真实实 验截图 六、明细清单：给出所需全部元器件清单及成本核算 七、设计中遇到的疑难问题及解决方法 八、心得体会与建议 九、工作量说明：每位成员完成了哪些任务 附录：源程序（含有中文注释）
建立工程
建立好了文件以后就可以看到原来的文件对 话框上面就已经有了文件地址和文件名了，这 表示文件命名和确定存储地址已经完成。
文件存放的路 径和文件名。
建立工程
在工程中添加程序文件 接下来，将程序文件添加到工程中去，这样据实际
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
Student Scores Chart Analysis Sub System
LESSON8
●TI，发送中断标志位。除方式0外，串行发送停 止位的开始时，由内部硬件使TI置1，向CPU发中 断申请。在中断服务程序中，必须用软件将其清0， 取消此中断申请。 ●RI，接收中断标志位。除方式0外，串行接收停 止位的中间时，由内部硬件使RI置1，向CPU发中 断申请。也必须在中断服务程序中，用软件将其清 0，取消此中断申请。
1）SM0和SM1为工作方式选择位，可选择四种工作方式：
6
Student Scores Chart Analysis Sub System
LESSON8
●SM2，多机通信控制位，主要用于方式2和方式3。 在方式1时，若SM2=1，则只有接收到有效停止位时，RI才置 1。通常SM2=0； ●REN，允许串行接收位。由软件置REN=1，则启动串行口接 收数据；若软件置REN=0，则禁止接收。 ●TB8，在方式2或方式3中，是发送数据的第九位，在方式0和 方式1中，该位未用。TB8=0. ●RB8，在方式2或方式3中，是接收到数据的第九位。在方式 1时，若SM2=0，则RB8是接收到的停止位。
12
Student Scores Chart Analysis Sub System
LESSON8
四、串行通信程序编写 ：
串行口工作初始化程序包含两个部分：用T1定时器设 置相应的通信波特率；串行口的相关控制寄存器和中断寄 存器设置。 1、T1作为波特率发生器，典型用法是T1工作在方式2 （即自动重装8位初值）。初值最初装入TH1寄存器。当 TL1寄存器溢出后，TH1的值自动重装至TL1。
TH1 TL1
发送控制器 TI 去串口中断
1
A
÷16 ÷2
≥1
0Hale Waihona Puke T1溢出率SMOD
接收控制器 RI
SBUF
RXD 移位寄存器
5
Student Scores Chart Analysis Sub System
LESSON8
三、串行口的相关寄存器设置 1、SCON 是一个特殊功能寄存器，用以设定串行口的工 作方式、接收/发送控制以及设置状态标志：
10
Student Scores Chart Analysis Sub System
LESSON8
4、方式1的工作时序
方式1是10位数据的异步通信口。TXD（P3.0）为数据 发送引脚，RXD（P3.1）为数据接收引脚。
起
空
始
闲
位
1帧共10位 数据位8位
停
止
空
位
闲
D0
D7
LSB
MSB
方式1输出
写入SBUF
LESSON8
2）异步通信格式
异步通信是按字符发送的，字符的第一位是起始位
（如：低电平0），中间是数据位（如：8位），最后是停
止位（如：高电平1）。数据位没有固定的长度，可以包含
校验位。
起 空始 闲位
一个字符帧 数据位
校停 验止 位位
空 下一字符 闲 起始位
LSB
MSB
3）异步通信传输方向
串行通信的传输方向分单工传输，半双工传输，全
单片机课程设计
李秀媛- 山东经济学院
.
Student Scores Chart Analysis Su1bsystem
LESSON 8 串口通信
一、概述
❖ 通信是指发送设备与接收设备之间的信息交换，常见并行 通信和串行通信两种方式。目前远距离设备间多采用串行 通信方式。
串行通信是将数据字节分成一位一位的形式在一条传输 线上逐个地传送。
双工传输。
4
Student Scores Chart Analysis Sub System
LESSON8
二、80C51串行口的结构
有两个物理上独立的接收、发送缓冲器SBUF，它们占 用同一地址99H ；接收器是双缓冲结构；发送缓冲器，因 为发送时CPU是主动的，不会产生重叠错误。
SBUF
TXD 控制门
8
Student Scores Chart Analysis Sub System
LESSON8
2、PCON中只有一位SMOD与串行口工作有关 ：
SMOD（PCON.7） 波特率倍增位。在串行口方式 1、方式2、方式3时，波特率与SMOD有关，当SMOD=1 时，波特率提高一倍。复位时，SMOD=0。
的发送和接收过程。为使双方的收发协调，要求发送和接
收设备的时钟尽可能一致。字符与字符之间的间隙（时间
间隔）是任意的，但每个字符中的位是以固定的时间传送
的。
间隙任意
接
发
收
送
设10100100 1
0 10100100 1 0 11100110 1 0 1110011设0
备
备
3
Student Scores Chart Analysis Sub System
接
发
收
D0
D7
送
设 备
8位顺次传送
设 备
串行通信的特点：传输线少，长距离传送时成本低，且可 以利用电话网等现成的设备，但数据的传送控制比并行通 信复杂。
2
Student Scores Chart Analysis Sub System
LESSON8
1、异步通信与同步通信
1）异步通信
异步通信是指发送与接收设备使用各自的时钟控制数据
9
Student Scores Chart Analysis Sub System
LESSON8
3、IE寄存器，设置与串行口中断相关 ：
位 D7 D6 D5 D4 D3 D2 D1 D0 字节 地址
IE EA
ES ET1 EX1 ET0 EX0
EA=1；//开总中断； ES=1；//允许串行通信； ET1=1；//允许定时器1中断；
TXD
起始 D0
D1
D2 D3
D4
D5
D6
D7 停止位
TI（中断标志）
11
Student Scores Chart Analysis Sub System
LESSON8
2）方式1输入
RXD 位采样脉冲
起始 D0 D1
D2 D3 D4 D5 D6 D7 停止位
RI（中断标志）
用软件置REN为1，接收器以所选择波特率的16倍速率采样 RXD引脚电平，检测到RXD引脚输入电平发生负跳变时，则说 明起始位有效，将其移入输入移位寄存器，并开始接收这一帧 信息的其余位。接收过程中，数据从输入移位寄存器右边移入， 起始位移至输入移位寄存器最左边时，控制电路进行最后一次 移位。当RI=0，且SM2=0（或接收到的停止位为1）时，将 接收到的9位数据的前8位数据装入接收SBUF，第9位（停止 位）进入RB8，并置RI=1，向CPU请求中断。
