《LED显示屏培训资料》xx年xx月xx日CATALOGUE目录•LED显示屏基础知识•LED显示屏控制系统•LED显示屏显示效果优化•LED显示屏驱动与控制程序设计•LED显示屏的应用场景与发展趋势01LED显示屏基础知识LED显示屏是一种以LED灯为显示元件，通过控制电路将信息转换为动态的、可远程操作的电子显示装置。
定义LED显示屏按照不同的分类标准，可以有多种分类方式，如室内外、单色全彩、小间距等。
分类LED显示屏的定义与分类基本结构LED显示屏主要由显示面板、控制系统、电源等几大部分组成，其中显示面板由LED灯组成的像素点阵构成。
组件LED显示屏的组件包括LED灯、驱动电路、控制卡、边框、电源等。
LED显示屏的基本结构与组件常见故障LED显示屏的常见故障包括整屏不亮、局部不亮、花屏等。
维护LED显示屏的维护包括定期检查电源线、控制卡、LED灯等部件，及时更换损坏的部件，保持显示屏的清洁等。
LED显示屏的常见故障及维护02LED显示屏控制系统LED显示屏控制系统通常由主控制器、显示控制器、数据传输模块、信号处理模块等组成。
主控制器主要负责接收并处理各种输入信号，如计算机信号、视频信号等，并控制显示控制器实现LED显示屏的显示。
显示控制器负责将主控制器送来的数据通过驱动LED灯珠的方式显示出来，同时对LED灯珠进行恒流控制，保证显示效果。
数据传输模块负责将主控制器送来的数据进行传输，一般采用串口、并口、网口等方式进行传输。
信号处理模块负责对输入信号进行处理，如转换格式、放大信号等，以保证LED显示屏能够正确显示。
LED显示屏控制系统的基本组成与功能LED显示屏控制系统的操作与调试调试LED显示屏控制系统前需要先进行硬件连接检查，确保连接正确且各部件之间的连接牢固可靠。
调试过程中需要调整LED显示屏的显示效果，包括亮度、对比度、色彩等参数，以确保显示效果符合要求。
在调试过程中需要关注LED显示屏的稳定性和可靠性，以及是否存在故障或隐患。

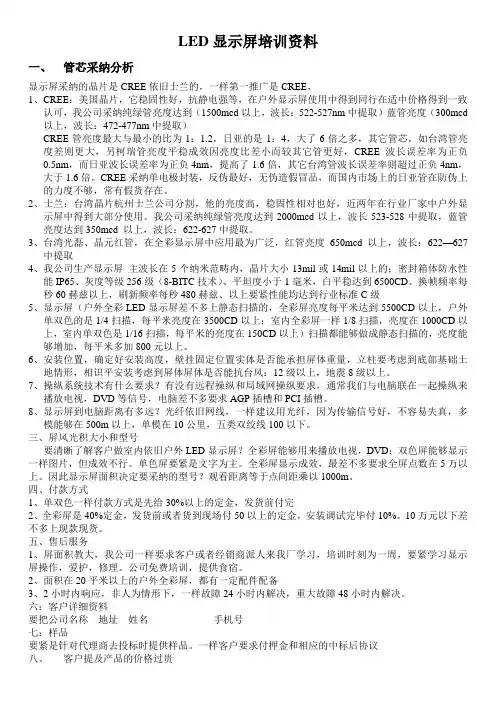

LED显示屏培训资料一、管芯采纳分析显示屏采纳的晶片是CREE依旧士兰的，一样第一推广是CREE，1、CREE：美国晶片，它稳固性好，抗静电强等，在户外显示屏使用中得到同行在适中价格得到一致认可，我公司采纳纯绿管亮度达到（1500mcd以上，波长：522-527nm中提取）蓝管亮度（300mcd 以上，波长：472-477nm中提取）CREE管亮度最大与最小的比为1：1.2，日亚的是1：4，大了6倍之多，其它管芯，如台湾管亮度差则更大，另柯瑞管亮度平稳成效因亮度比差小而较其它管更好，CREE波长误差率为正负0.5nm，而日亚波长误差率为正负4nm，提高了1.6倍，其它台湾管波长误差率则超过正负4nm，大于1.6倍。
CREE采纳单电极封装，反伪最好，无伪造假冒品，而国内市场上的日亚管在防伪上的力度不够，常有假货存在。
2、士兰：台湾晶片杭州士兰公司分割，他的亮度高，稳固性相对也好，近两年在行业厂家中户外显示屏中得到大部分使用。
我公司采纳纯绿管亮度达到2000mcd以上，波长523-528中提取，蓝管亮度达到350mcd 以上，波长：622-627中提取。
3、台湾光磊、晶元红管，在全彩显示屏中应用最为广泛，红管亮度650mcd以上，波长：622—627中提取4、我公司生产显示屏主波长在5个纳米范畴内，晶片大小13mil或14mil以上的；密封箱体防水性能IP65、灰度等级256级（8-BITC技术）、平坦度小于1毫米，白平稳达到6500CD、换帧频率每秒60赫兹以上，刷新频率每秒480赫兹、以上要紧性能均达到行业标准C级5、显示屏（户外全彩LED显示屏差不多上静态扫描的，全彩屏亮度每平米达到5500CD以上，户外单双色的是1/4扫描，每平米亮度在3500CD以上；室内全彩屏一样1/8扫描，亮度在1000CD以上，室内单双色是1/16扫描，每平米的亮度在150CD以上）扫描都能够做成静态扫描的，亮度能够增加，每平米多加800元以上。
LED显示屏总汇背景：LED panel）：其大概的样子就是由很多个通常是红色的发屏幕。
LED 的发光颜色和发光效率与制作LED的材料和工艺有关LED的色彩与工艺制造是光谱或颜色。
1．历史上第一个LED化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，2．另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
3．基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 等。
由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。
而GaN、GaP 的绿光LED和GaAs红外光LED，被称为二元素发光管。
而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。
4．发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光Candle power）5．1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。
（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）6．1L（流明）指1 CD烛光照射在距离为1厘米，面积为1平方厘米的平面上的光通量。
7．1Lux（勒克司）指1L的光通量均匀地分布在1平方米面积上的照度。
8．一般主动发光体采用发光强度单位烛光CD，如白炽灯、LED等；反射或穿透型的物体采用光通量单位流明L，如而照度单位勒克司Lux，一般用于摄影等领域。
LED显示屏总汇背景：LED panel）：其大概的样子就是由很多个通常是红色的发屏幕。
LED 的发光颜色和发光效率与制作LED的材料和工艺有关LED的色彩与工艺制造是光谱或颜色。
1．历史上第一个LED化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，2．另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
3．基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 等。
由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。
而GaN、GaP 的绿光LED和GaAs红外光LED，被称为二元素发光管。
而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。
4．发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光Candle power）5．1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。
（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）6．1L（流明）指1 CD烛光照射在距离为1厘米，面积为1平方厘米的平面上的光通量。
7．1Lux（勒克司）指1L的光通量均匀地分布在1平方米面积上的照度。
8．一般主动发光体采用发光强度单位烛光CD，如白炽灯、LED等；反射或穿透型的物体采用光通量单位流明L，如而照度单位勒克司Lux，一般用于摄影等领域。
三种衡量单位在数值上是等效的，但需要从不同的角度去理解。
比如：如果说一部LCD投影机的亮度（光通量）为1600流明，其投影到全反射屏幕的尺寸为60英寸（1平方米），则其照度为1600勒克司，假设其出光口距光源1厘米，出光口面积为1平方厘米，则出光口的发光强度为1600CD。
而真正的LCD投影机由于光传播的损耗、反射或透光膜的损耗和光线分布不均匀，亮度将大打折扣，一般有50%的效率就很好了。
9．实际使用中，光强计算常常采用比较容易测绘的数据单位或变向使用。
对于LED显示屏这种主动发光体一般采用CD/平方米作为发光强度单位，并配合观察角度为辅助参数，其等效于屏体表面的照度单位勒克司；将此数值与屏体有效显示面积相乘，得到整个屏体的在最佳视角上的发光强度，假设屏体中每个像素的发光强度在相应空间内恒定，则此数值可被认为也是整个屏体的光通量。
一般室外LED显示屏须达到4000CD/平方米以上的亮度才可在日光下有比较理想的显示效果。
普通室内LED，最大亮度在700～2000 CD/平方米左右。
单个LED的发光强度以CD为单位，同时配有视角参数，发光强度与LED的色彩没有关系。
单管的发光强度从几个mCD到五千mCD不等。
LED生产厂商所给出的发光强度指LED在20mA电流下点亮，最佳视角上及中心位置上发光强度最大的点。
封装LEDLED视角和光强分布。
一般来说相同的LED视角越大，最大发光强度越小，但在整个立体半球面上累计的光通量不变。
10．当多个LED较紧密规则排放，其发光球面相互叠加，导致整个发光平面发光强度分布比较均匀。
在计算显示屏发光强度时，需根据LED视角和LED的排放密度，将厂商提供的最大点发光强度值乘以30%～90%不等，作为单管平均发光强度。
一般LED的发光寿命很长，生产厂家一般都标明为100,000小时以上，实际还应注意LED的亮度衰减周期，如大部分用于汽车尾灯的UR红管点亮十几至几十小时后，亮度就只有原来的一半了。
亮度衰减周期与LED生产的材料工艺有很大关系，一般在经济条件许可的情况下应选用亮度衰减较缓慢的四元素LED。
11．白色是红绿蓝三色按亮度比例混合而成，当光线中绿色的亮度为69%，红色的亮度为21%，蓝色的亮度为10%时，混色后人眼感觉到的是纯白色。
但LED红绿蓝三色的色品坐标因工艺过程等原因无法达到全色谱的效果，而控制原色包括有偏差的原色的亮度得到白色光，称为配色。
12．当为全彩色LED显示屏进行配色前，为了达到最佳亮度和最低的成本，应尽量选择三原色发光强度成大致为3:6:1比例的LED器件组成像素。
13．14．原色、基色：原色指能合成各种颜色的基本颜色。
色光中的原色为红、绿、蓝，下图为光谱表，表中的三个顶点为理想的原色波长。
如果原色有偏差，则可合成颜色的区域会减小，光谱表中的三角形会缩小，从视觉角度来看，色彩灯球刚开始全是蓝光的，而是后面再加上荧光粉，根据用户的不同需要，调节出不同的光色，目前广泛使用的有红、绿、蓝三种。
由于LED工作电压低（仅1.5~3.6V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED放在一起作为一个象素制作的显示屏分为单色和全彩，把红、绿、蓝三种管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
如果只有一种色就叫做单色，制作室内LED 屏的象素尺寸一般是2-20 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED 屏的象素尺寸多为8-32毫米，每个象素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由2红1绿组成，三色象素筒用1红1绿1蓝组成。
无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256 级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。
所以，彩色LED屏当前都要求做成256级到4096级灰度的。
应用于显示屏的LED发光材料有以下几种形式：① LED发光灯（或称单灯）一般由单个LED晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。
② LED点阵模块由若干晶片构成发光矩阵，用环氧树脂封装于塑料壳内。
适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。
③贴片式LED发光灯（或称SMD LED）就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
led显示屏简介：）LED led pc 面板组成，通过红色，蓝色，白色，绿色LED灯的亮灭来显示文字、图片、动画、视频，内容。
可以根据不同场合的需要做出不同的调节，比如一般的广告牌那些流动的字画，就是通过flash制作一个动画,储蓄在显示屏的一张内存卡里,再通过技术手法显示出来的,传统LEDLED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、大型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
LED显示屏性能超群：1）发光亮度强在可视距离内阳光直射屏幕表面时，显示内容清晰可见. 具有1024-4096级灰度控制，显示颜色16.7M以上，色彩清晰逼真，立体感强。
2）静态扫描技术采用静态锁存扫描方式，大功率驱动，充分保证发光亮度。
3）自动亮度调节具有自动亮度调节功能，可在不同亮度环境下获得最佳播放效果.时,也存在着弊端，就是在下雨天，LED显示屏经过雨水淋湿，人的眼睛长时间近距离对着显示屏就会很容易诱发眼疾，出现流眼泪的情况，这种光源污染，LED显示屏作为环保技术应是需要更充份考虑到光线对人的精神方面的影响，不要过份追求亮度。
4可靠性大大提高，便于调试维护。
5）先进的数字化视频处理，技术分布式扫描，BSV液晶拼接技术高清显示，模块化设计/恒流静态驱动，亮度自动联网显示、远程控制。
LED显示屏led显示屏-彩亮灯珠led显示屏彩亮室内模块发展阶段：LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
2、第二代：双基色多灰度显示屏以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
3、第三代：全彩色(full color)多灰度显示屏以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
4、第四代：真彩色(true color)多灰度显示屏以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。
可以显示各种视频图像及彩色广告，其艳丽的色彩，鲜亮的高亮度，细腻的对比度，在宣传广告领域应用具有极好的视觉震撼力。
真彩色5mm户内大屏幕属于上述第四代产品。
它具有高亮度，不受环境亮度影响，厚度薄，占用场地小，色彩鲜艳丰富，视角宽，可以在宽敞的厅堂环境应用，没有拼接图像损失。
led显示屏分类：LED 显示屏分类多种多样，大体按照如下几种方式分类：（1）按使用环境分为户内, 户外及半户外户内屏面积一般从不到1 平米到十几平米, 点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。
户外屏面积一般从几平米到几十甚至上百平米，点密度较稀( 多为2500-10000点每平米), 发光亮度在5500-8500cd/ 平米( 朝向不同，亮度要求不同) ，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。
半户外屏介于户外及户内两者之间, 具有较高的发光亮度, 可在非阳光直射户外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。
（2）按颜色分为单色，双基色，三基色( 全彩)单色是指显示屏只有一种颜色的发光材料，多为单红色，在某些特殊场合也可用黄绿色( 例如殡仪馆) 。
双基色屏一般由红色和黄绿色发光材料构成。
三基色屏分为全彩色(full color), 由红色，黄绿色( 波长570nm) ，蓝色构成及真彩色(nature color), 由红色，纯绿色( 波长525nm), 蓝色构成。
