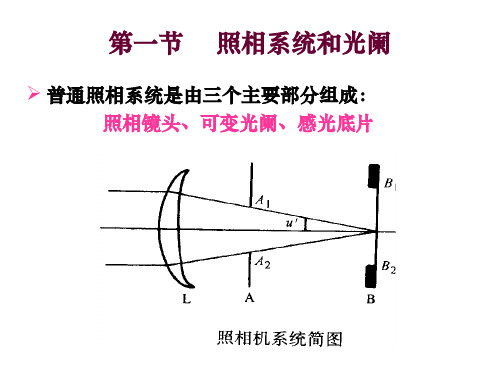

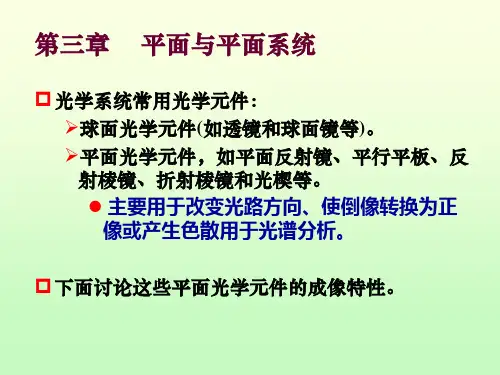

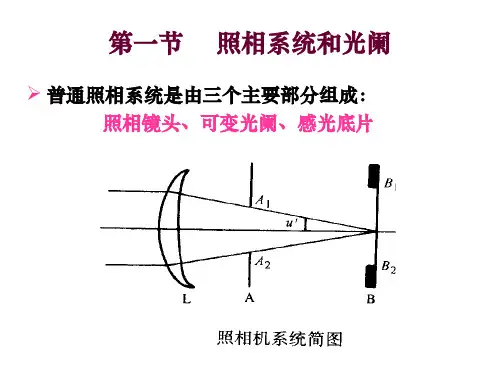

湖北省高等教育自学考试大纲课程名称：工程光学课程代码：7082第一部分课程性质与目标一、课程性质与特点本课程是一门专业基础课，系统地介绍了几何光学的基本定律与成像理论、理想光学系统、平面光学系统、光学系统中光束限制、光度学与色度学基础、光线的光路计算与像差理论、典型光学系统、现代光学系统、光学系统的像质评价与与像差公差、光的电磁性质光波的叠加与分析、光的干涉、光的衍射与傅立叶光学、光的偏振和晶体光学基础、光的量子性与激光、光纤与波导光学以及近几年最新发展的半导体激光和光子学等。
课程特点在于几何光学和物理光学、现代光学方面的基础理论、基本方法和典型光学系统的实例和应用。
本课程适合于自学考试光机电一体化专业、光信息科学与技术专业的专业基础课程。
二、课程目标与要求通过本课程的学习，学生能对光学的基本概念、基本原理和典型系统有较为深刻的认识，学生应掌握几何光学的基本定律与成像理论、理想光学系统、平面光学系统、光束限制、像差理论等几何光学的基本内容以及光的电磁性质、光波的叠加与分析、光的干涉、衍射、偏振等物理光学的基本内容以及现代光学中的部分内容。
为学习光学设计、光信息理论和从事光学研究打下坚实的基础。
三、与本专业其他课程的关系本专业前期课程“高等数学”、“大学物理”等是《工程光学》课程的数学基础和物理基础；通过《工程光学》课程的学习为本专业的后期课程激光原理与技术、实用光电技术、信息光学等课程打下良好的基础。
第二部分考核内容与考核目标第1章几何光学的基本定律和成像概念一、学习的目的与要求通过本章的学习，应该掌握的知识层次和所要达到的能力要求：掌握几何光学基本定律：1）光的直线传播定律2）光的独立传播定律3）反射定律和折射定律（全反射及其应用）4）光路的可逆性5）费马原理（最短光程原理）6）马吕斯定律。
完善成像条件的概念和相关表述能够应用光学中的符号规则，单个折射球面的光线光路计算公式（近轴、远轴）能够利用单个折射面的成像公式，包括垂轴放大率β、轴向放大率α、角放大率γ、拉赫不变量等公式。
课程设计说明书课程设计名称：工程光学课程设计课程设计题目：三片式数码物镜的优化设计学院名称：理学院专业班级：光电信息科学与工程激光一班学生学号：1409090119学生姓名：夏志高学生成绩：指导教师：梁春雷课程设计时间：2016/06/27 至2016/07/03课程设计任务书一、课程设计的任务和基本要求1．查阅相关资料，光学设计的基本概念、光学玻璃的相关知识和软件的使用。
2．学习各种像差的基本概念、描述及评价方法，掌握近轴光线追迹公式。

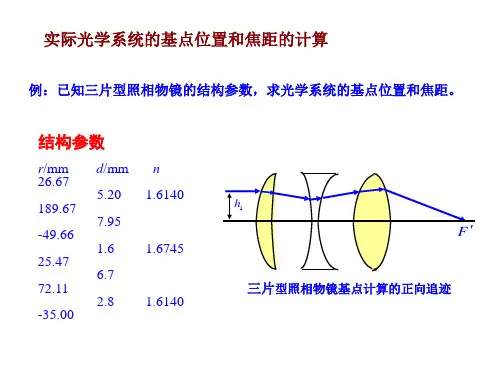

3．本课题要求设计出一个三片式数码照相物镜，要求的光学特性为：mm f 6='，41='f D , 502=ω；像质主要以调制传递函数MTF 衡量，具体要求是对于低频(17lp/mm)，视场中心的MTF ≥0.9，视场边缘的MTF ≥0.80；对于高频(51lp/mm)，视场中心的MTF ≥0.3，视场边缘的MTF ≥0.20，另外，最大相对畸变dist ≤4%。
该物镜对d 光校正单色像差，对F 、C 光为校正色差。
4．学习使用ZEMAX 进行数据录入和报表输出，分析各种初级像差并设置优化函数；设计三片式数码照相物镜并优化，对像差做简单的分析之后，撰写课程设计论文。
5．课题设计(论文)难度适中，工作努力，遵守纪律，工作作风严谨务实，按期圆满完成规定的任务。
6．综述简练完整，有见解；立论正确，论述充分，结论严谨合理；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确；论文(设计)结果有一定的参考价值。
二、进度安排1．6月27日：了解光学设计的基本概念、光学玻璃的相关知识和软件的使用。
以单透镜的设计为例学习数据的录入，基本概念和设计思想在软件中的实现，初步掌握ZEMAX 的分析工具和数据含义及输出。
2．6月28日至6月29日：学习各种像差的基本概念、描述及评价方法，掌握近轴光线追迹公式。
3．6月30日：学习查找文献资料，选择合适的数码物镜初始结构，用缩放法进行缩放，缓慢调整有关参数并优化，并最终得到比较好的设计参数。
课程设计说明书课程设计名称：工程光学课程设计课程设计题目：三片式数码物镜的优化设计学院名称：理学院专业班级：光电信息科学与工程激光一班学生学号：1409090119学生姓名：夏志高学生成绩：指导教师：梁春雷课程设计时间：2016/06/27 至2016/07/03课程设计任务书一、课程设计的任务和基本要求1．查阅相关资料，光学设计的基本概念、光学玻璃的相关知识和软件的使用。
2．学习各种像差的基本概念、描述及评价方法，掌握近轴光线追迹公式。
3．本课题要求设计出一个三片式数码照相物镜，要求的光学特性为：mmf6='，ω；像质主要以调制传递函数MTF衡量，具体要求是对于低频D,1='f4502=(17lp/mm)，视场中心的MTF≥0.9，视场边缘的MTF≥0.80；对于高频(51lp/mm)，视场中心的MTF≥0.3，视场边缘的MTF≥0.20，另外，最大相对畸变dist≤4%。
该物镜对d光校正单色像差，对F、C光为校正色差。
4．学习使用ZEMAX进行数据录入和报表输出，分析各种初级像差并设置优化函数；设计三片式数码照相物镜并优化，对像差做简单的分析之后，撰写课程设计论文。
5．课题设计(论文)难度适中，工作努力，遵守纪律，工作作风严谨务实，按期圆满完成规定的任务。
6．综述简练完整，有见解；立论正确，论述充分，结论严谨合理；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确；论文(设计)结果有一定的参考价值。
二、进度安排1．6月27日：了解光学设计的基本概念、光学玻璃的相关知识和软件的使用。
以单透镜的设计为例学习数据的录入，基本概念和设计思想在软件中的实现，初步掌握ZEMAX的分析工具和数据含义及输出。
2．6月28日至6月29日：学习各种像差的基本概念、描述及评价方法，掌握近轴光线追迹公式。
3．6月30日：学习查找文献资料，选择合适的数码物镜初始结构，用缩放法进行缩放，缓慢调整有关参数并优化，并最终得到比较好的设计参数。
波面：某一瞬间光波动传播所到达的曲面 光线：能够传输能量的几何线 光束：和波面对应的法线束 基本定律：光的直线传播定律、光的独立传播定律、光的反射与折射定律 实物（像）：实际光线相交形成。
可由人眼或接收器所接收。
虚物（像）：光线的延长线相交形成，只可以被人眼观察 完善成像条件：入射波面是球面波，出射波面也是球面波；入射光是同心光束，出射光也是同心光束；物点及其像点之间任意两条光路的光程相等 近轴方程：薄透镜： 无焦系统： 垂轴放大率： 轴向放大率： 角放大率 拉赫不变量典型光线：平行于光轴入射的光线经过系统后过像方焦点；过物方焦点的光线，经过系统后平行于光轴；倾斜于光轴入射的平行光束，经过系统后会交于像方焦平面上的一点；自物方焦平面上一点发出的光束，经系统后成倾斜于光轴的平行光束；过节点的光线相互平行 近轴理论为基础，建立起理想光学系统模型，便于分析光学系统的成像性质和规律。
近轴区成完善像, 但成像范围小,光束宽度小,能量小。
实际光学系统，对具有一定大小的物（视场）以宽光束（孔径）成像，成像有缺陷 光学设计的概念：根据仪器的技术参数和要求，考虑和拟定光学系统的整体方案，并计算其中各个具有独立功能的组成部分的光学参数——选择并确定各组成部分的结构型式，查取或计算其初始结构参数（半径、厚度、间隔、材料等）——逐次修改结构参数，使像差得到最佳的校正和平衡——对设计结构进行评价 光学系统设计过程：1、外形尺寸计算 2、初始结构的计算和选择 3、像差校正和平衡 4、像质评价 5、绘制光学系统图、部件图和零件图 6、编写设计说明书 进行技术答辩 国内外光学设计软件：SOD88；Zemax,CODE V,OSLO,LightTools,ASAP,TracePro 孔径选择：Entrance Pupil Diameter(EPD): 入瞳直径（物体位于无限远时）Image Space F/#: 像方F 数（f/D,只用于物距无穷远）；Object Space Numerical Aperture ：物方数值孔径nsin θ（有限物距）；Float by Stop Size ：由光阑决定入瞳大小；Paraxial working F/#: 近轴F 数，忽略像差；Object Cone Angle:物方锥角（轴上物点发出的边缘光线的半角），最大可以达到90度（物在有限远） 视场类型：Angle: 设定物方视场主光线与光轴的夹角，多用于无限共轭平行光条件下。
Object height:设定被成像物体的尺寸大小，用在有限共轭系统。
Paraxial Image height:近轴像高。
使用近轴光束定义系统成像的像面大小。
用于需要固定像大小的设计中，使用近轴方法计算，忽略系统畸变影响，适用于视场角度较小的系统。
Real image height: 实际像高。
使用实际光线计算，考虑畸变大小，适用于大视场广角系统。
Zemax 计算慢。
曲率求解: Marginal ray angle ：控制边缘光线的角度 Chief ray angle ：控制主光线的角度 Marginal ray normal ：使光学面与近轴边缘的光线垂直，可产生没有球差或慧差的光学面 Chief ray normal ：使光学面与近轴主光线垂直，可产生不具慧差，像散或畸变的光线 Alplanatic ：可产生没有球差，慧差，像散的等光程光学面 Pick up ：使光学面的曲率随所指定面的曲率而改变Element power ：可控制指定镜片的光焦度，也可控制有效焦距，设于第二面 Concentric with surface ：控制曲率使曲率中心落于指定面上Concentric with radius ：控制曲率使曲率中心与指定面的曲率中心在同一点 F/#：控制曲率，控制有效焦距，设于第二面 厚度求解：Marginal ray height ：控制近轴边缘光线在像面上的高度，Pupil zone 在正负1之间 Chief ray height: 控制近轴主光线高度 Edge thickness ：控制镜片边缘厚度，以免优化过厚或过薄 Pick up ：控制厚度随指定面的厚度变化 Optical path difference ：控制厚度使指定光瞳坐标处光程差维持定值 Position ：控制面至指定面之间的距离保持一定 Compensator ：控制面厚度与参考面厚度之和保持定值 Center of curvature ：控制厚度使后光学面的位置在指定面的曲率中心上 玻璃求解：Model ：用于玻璃优化 Pick up ：随指定面变化 Substitute ：指定玻璃库优化 Offset ：在折射率及Abbe 数上增加一偏移量，用于公差计算 光学系统特性：光学特性（焦距、放大率、物距、像距等）：属于物像几何尺寸共轭关系 成像特性：光学系统所成像的清晰程度以及像与物的相似性。
实际光学系统成像：以一定宽度的光束对一定大小的物体成像，不能成完善像 实际像与理想像之间的差异是像差，是光学系统成像不完善程度的描述 像质评价方法：1、设计阶段----通过计算来评定系统成像质量优劣 2、系统制造完成后-----通过对系统进行实际检验测量来评价成像质量 像差分析方法：几何像差法：以特征光线经过光学系统后出射光线在横向或纵向与理想像的偏差分析像差的方法。
以几何光学为基础。
优点：计算简单、意义直观 波像差法：以波动光学为基础，以实际波面和理想像的波面的偏差分析像差的方法。
波像差是几何像差的综合体现。
尤其对于小像差系统，波像差更能反映像质。
球差：轴上物点发出的宽光束经透镜后，不同孔径区域的光束汇聚在光轴的不同位置，在像面上形成弥散斑。
轴向球差、垂轴球差、边光球差。
球差是入射高度的函数；球差反映轴上点的像差，与视场无关；球差具有轴对称性。
球差的表示、查看：2D Layout 、点列图、球差曲线、赛德尔像差系数、评价函数操作数、光扇图 球差校正：正负透镜补偿法：实际设计时，常使初级球差与二级球差相补偿，将边缘光的球差校正为零。
对边光校正球差时，0.707带光球差最大 非球面校正球差：二次曲面代替球面 无球差的三个位置：L=0,L ’=0; L=L ’=r;L ’=(n+n ’)r/n ’（齐明点、不晕点） 彗差：轴外物点发出的宽光束经系统后失对称，不会聚在一点，而在像面上形成彗星状弥散斑，左右对称，上下失对称 彗差度量：通常用子午面和弧矢面上对称于主光线的各对光线，经系统后的交点相对于主光线的偏离来度量。
子午彗差以这对光线与理想像面交点高度的平均值与主光线交点高度之差来表征，弧矢度量以前后光线对与理想像面交点高度的平均值与主光线交点高度之差来表征 彗差的性质：彗差与孔径、视场均有关彗差是轴外点以大孔径成像时的像差，不仅随孔径增大而增大，视场越大，彗差也越大 彗差的校正：1、改变光阑位置2、组合透镜，一般能消除球差的组合，也可以使彗差得到改善3、对称结构光学系统 彗差的表示：2D Layout 、Spot Diagrams 、Ray Fans 、评价函数操作数COMA 、Seidel Aberration 像散：轴外物点发出的锥形光束通过光学系统聚焦后，光斑在像面上子午方向与弧矢方向不一致，子午像点与弧矢像点不重合，即一个物点的成像将被聚焦为子午和弧矢两个焦线，是光学系统在两个方向聚焦能力不同而形成的。
子午细光束像点和弧矢细光束像点的轴向距离为像散 像散的校正：调节视场光阑的位置；使用对称结构系统；利用非球面透镜校正 场曲：平面物体通过透镜系统后，所有平面物点聚焦后的像面不与理想像面重合，而是呈现为一个弯曲的像面。
每个物点通过系统自身能成一个清晰的像点，但所有像点的集合却是一个曲面 场曲随视场变化，不能用单一视场或某一物点成像光斑来描述，此时光斑图、光扇图等都失去作用 场曲校正：优化光阑位置；对称式光学系统 畸变：实际系统，视场较大时，一对共轭物像平面上的放大率不为常数，将使像相对于物失去相似性，使像变形的缺陷称畸变 畸变是视场的函数，畸变的大小随视场的三次方成正比，视场小的光学系统畸变不显著。
正畸变:枕形畸变,垂轴放大率随视场角的增大而增大 负畸变:桶形畸变,垂轴放大率随视场角的增加而减少 畸变的度量：绝对畸变：线畸变 相对畸变：相对于理想像高的绝对畸变，通常用百分率表示 不能用几何光线、也不能通过光斑图或波前图来预测畸变量，只能对所有物点进行光线追迹得到像面高度，作为最终评价畸变量的大小 畸变的校正：全对称系统（结构对称，物像对称）不产生畸变 单色像差：球差：轴上点像差，与孔径有关。
彗差：轴外点、宽光束，失对称，光线对与主光线不能会聚。
场曲（像面弯曲）：无法在平直像平面上获得中心与四周都清晰的像。
像散：轴外点、细光束，光线对称，光线对与主光线能够会聚，但子午与弧矢光束会聚点位置不同。
畸变：轴外，像、物不相似，但不影响像的清晰度 多种像差共存：物点在主轴上时，其它像差都不出现，只有球差单独出现。
光束愈宽，球差愈显著；物点与主轴间距离不大时，除球差仍将出现外，彗差将显著，光束即使不太宽，彗差还可能比球差显著；物点与主轴间距离较大而光束很细窄时，像散将最为显著，因为对于狭窄的光束，球差和彗差都不显著；像面弯曲和畸变，仅在物面特别大时才比较显著，如果光束是细窄的，那么此时像面弯曲和畸变相对说来都将不再重要 色差：对白光成像的光学系统，由于材料对不同色光的折射率不同，使各色光线具有不同的成像位置和倍率。
位置色差（轴向色差）：波长不同，折射率不同，焦距不同。
像面上呈现彩色弥散斑。
像差曲线：①各单色光的球差随孔径的变化②位置色差随孔径的变化③球差随色光的变化（色球差）④二级光谱 倍率色差（垂轴色差）：λ变——n 变——β变——y'变 度量：F 光、C 光主光线在D 光的理想像面上的交点高度之差 缺陷：物体的像有彩色的边缘，破坏了轴外点的清晰度，造成像的模糊，在大视场下尤为严重 色差校正：单透镜本身不能消色差，校正色差必须采用正负透镜组合 色光焦点漂移曲线：双胶合透镜在两波长处焦点位置重合，色差得到校正 波象差：根据光的波动性来描述实际波面和理想波面的偏差 瑞利判据：实际波面与理想波面之间的最大波像差不超过λ/4时， 此实际波面可看作是无缺陷的 缺点：只考虑波像差的最大允许公差，没有考虑缺陷部分在整个波面面积中所占比重（局部气泡、划痕等） 中心点亮度（斯特列尔比）：无像差系统：高斯像面上像点中心有最大光强度 存在像差：像点光强度分布发生变化，中心光强降低，光能量向周围扩散 中心点亮度:系统存在像差时成像衍射斑的中心亮度和不存在像差时衍射斑的中心亮度之比，记作斯特列尔比(>=0.8，成像完善) 调制传递函数MTF ：一定空间频率下像的对比度与物的对比度之比。
