7.镀锌钢管卡箍连接施工工艺标准(镀锌、衬塑、涂塑钢管等)

1．镀锌钢管安装工艺标准1根据现场进度情况在适当的时候进入安装.预先将支架固定好,根据实际尺寸,绘好草图,进行预制管道,尽可能减少在管道上上管件,焊死口.管子预先调直,安装中断时应封闭敞口,设计要求加套管的在安装过程中加好套管,管道安装结束后,固定好立管支架补好楼板洞,进行支管安装,根据设计和设备的要求,预留好接口,上好堵,准备下一步工序的试压工作.2管道的螺纹连接钢制管件采用国际S311.螺纹的规格应符合规范要求,管螺纹的加工采用套丝机套成.1/2″----3/4″的管子可采用人工套丝,丝扣套完后,应清理管口,将管口保持光滑,螺纹断丝缺丝不得超过螺纹总数的10%.连接应牢固,根部无外露油麻现象,根部外露螺纹不宜多于2—3扣,螺纹外露部分防腐良好.3管道的法兰连接管道与阀门等连接处均要求采用法兰连接.法兰盘可分为平焊法兰,对焊法兰等,法兰选用成品.法兰和管子中心线垂直,管口不得突出法兰密封面.紧固法兰的螺栓使用前应刷润滑油,要对称交叉进行,分2—3次拧紧,螺杆露出长度不超过螺杆直径的1/2,螺母应在同一侧,法兰衬垫不得突进管内,法兰中间不得有斜垫和两个以上的衬垫.4管道的支架根据管道外经和规范用材要求预制支吊架,根据管道的走向,合理布置支架和吊架.一般支吊架以管道起点标高开始安装,根据管道的坡向在适当地方做支架中间利用拉线以确定标高,特别要注意管道变径的地方.管道支架、吊架最大间距不得超过下表：处设柔性防水套管,具体做法详见国际S312.6防腐：明设镀锌管外刷银粉两道,暗设镀锌管刷沥青两道.7保温：设于地下室,楼梯间、水箱间等非采暖房间内的给水管按设计要求做好保温,埋地热水管按土建专业图示做好保温.8管道敷设安装前应将内污物清理干净,严防焊渣等垃圾落入管内,对已安装好的管道,须包扎封口.在与室外给水管道连接前,必须将室外管道冲洗,方可连接.9施工完毕,整个系统应进行静水压力试验.生活给水部分压力为：,以五分钟内压降不大于20kpa,为合格.5．卫生器具1器具连接管：按图纸要求找出预留口坐标、标高,然后按准确尺寸修整预留洞口,分部位实测尺寸做记录,并预制加工、编号.安装时,必须将预留洞口清理干净,再进行粘接.粘牢后找正、找直,封闭管口并堵洞.打开下一层立管扫除口,用充气橡胶堵封闭上部,进行闭水试验.合格后撤去橡胶堵,封好扫除口.2管道基础,楼板及墙基留洞,检查口及管卡装设位置等详见安装图集.3排水管道安装完毕均进行灌水试验,施工完毕再进行通水,通球试验.4卫生器具安装：各墙面、地面已经施工结束,即可进行卫生器具的安装.根据所抛口的上下水口首先复查预留的上下水口是否正确,按照标准稳固各种卫生设备,再相接各种洁具和给水管道.要求做到：平稳、牢、准、不渗、不漏美观整洁,待满足调试条件后再由上往下逐层进行调试.。

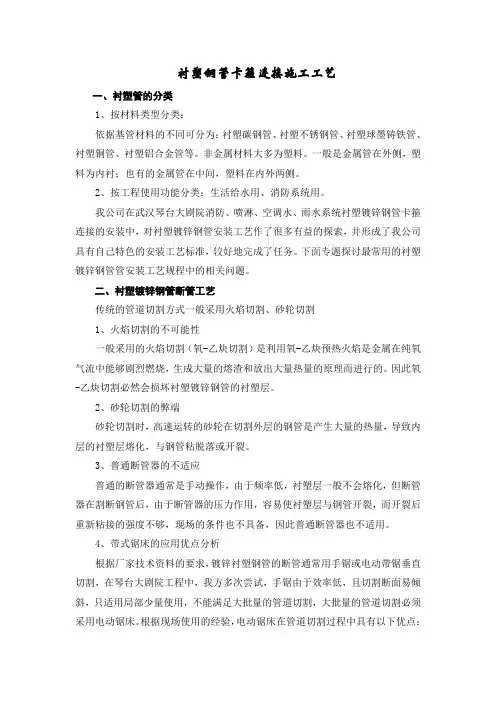

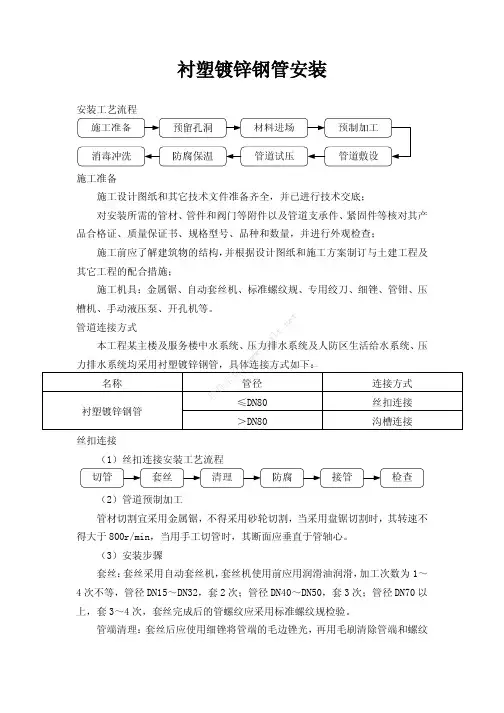

衬塑钢管卡箍连接施工工艺衬塑钢管卡箍连接施工工艺一、衬塑管的分类1、按材料类型分类：依据基管材料的不同可分为：衬塑碳钢管、衬塑不锈钢管、衬塑球墨铸铁管、衬塑铜管、衬塑铝合金管等。

非金属材料大多为塑料。

一般是金属管在外侧，塑料为内衬；也有的金属管在中间，塑料在内外两侧。

2、按工程使用功能分类：生活给水用、消防系统用。

我公司在武汉琴台大剧院消防、喷淋、空调水、雨水系统衬塑镀锌钢管卡箍连接的安装中，对衬塑镀锌钢管安装工艺作了很多有益的探索，并形成了我公司具有自己特色的安装工艺标准，较好地完成了任务。

下面专题探讨最常用的衬塑镀锌钢管管安装工艺规程中的相关问题。

二、衬塑镀锌钢管断管工艺传统的管道切割方式一般采用火焰切割、砂轮切割1、火焰切割的不可能性一般采用的火焰切割（氧-乙炔切割）是利用氧-乙炔预热火焰是金属在纯氧气流中能够剧烈燃烧，生成大量的熔渣和放出大量热量的原理而进行的。

因此氧-乙炔切割必然会损坏衬塑镀锌钢管的衬塑层。

2、砂轮切割的弊端砂轮切割时，高速运转的砂轮在切割外层的钢管是产生大量的热量，导致内层的衬塑层熔化，与钢管粘脱落或开裂。

3、普通断管器的不适应普通的断管器通常是手动操作，由于频率低，衬塑层一般不会熔化，但断管器在割断钢管后，由于断管器的压力作用，容易使衬塑层与钢管开裂，而开裂后重新粘接的强度不够，现场的条件也不具备，因此普通断管器也不适用。

4、带式锯床的应用优点分析根据厂家技术资料的要求，镀锌衬塑钢管的断管通常用手锯或电动带锯垂直切割，在琴台大剧院工程中，我方多次尝试，手锯由于效率低，且切割断面易倾斜，只适用局部少量使用，不能满足大批量的管道切割，大批量的管道切割必须采用电动锯床。

根据现场使用的经验，电动锯床在管道切割过程中具有以下优点：（1）衬塑层不熔化、不开裂：带式锯床有专用的冷却系统，由冷却箱、冷却泵、管道、阀等组成，所以管道切割过程中有充足的冷却液，确保衬塑层切割过程中不会发热导致熔化、断裂。

镀锌钢管敷设工程施工工艺标准一、前言镀锌钢管敷设工程是建筑电气工程中的重要组成部分，其施工质量直接影响到电气系统的正常运行和使用寿命。

为了保证镀锌钢管敷设工程的质量，制定本工艺标准，以便于在施工过程中遵循。

二、施工准备1. 材料要求：（1）镀锌钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、砂眼、棱刺和凹扁现象。

（2）除镀锌管外，其他管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）。

（3）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。

2. 施工工具：（1）切割工具：如无齿锯、钢锯等。

（2）弯曲工具：如弯管机等。

（3）焊接工具：如电焊机、气焊机等。

（4）固定工具：如管卡、吊架等。

三、施工工艺1. 钢管敷设：（1）根据设计图纸，弹好水平线和墙厚度线，配合土建施工。

（2）现浇楼板内配管，应在底层钢筋绑扎完毕，上层钢筋未绑扎前进行。

（3）现浇墙体内配管，应按照设计要求进行。

2. 钢管焊接：（1）钢管焊接应采用电焊或气焊，焊接质量应符合国家相关规范要求。

（2）焊接完成后，应进行探伤试验，确保焊接质量。

（3）焊口防腐处理应符合设计要求。

3. 钢管固定：（1）钢管固定点间距不应大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm，而小于300mm。

（2）埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。

4. 钢管入箱（盒）：（1）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。

（2）管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

5. 钢管穿越楼板、墙体：（1）钢管穿越楼板、墙体时，应设置钢套管，并做好密封处理。

（2）穿越楼板、墙体的钢管应固定牢固，防止变形。

6. 钢管保护：（1）镀锌钢管在施工过程中应避免受到撞击、划伤等损害。

（2）钢管埋入墙体或混凝土内时，应采取保护措施，防止管路受到损害。

四、施工质量验收1. 钢管敷设应符合设计要求，管路畅通，无堵塞、弯曲、变形等现象。

工艺标准图名称 钢管丝扣连接施工工艺标准（焊
接、镀锌、衬塑、涂塑钢管）
编号 JWA-JPS-005 工艺流程：断管—清理—套丝—连接—清理—防腐
标准参考图
标准要求 ①钢管切割时应保持切割片与管道垂直。

衬塑钢管等复合钢管切割不能采用砂轮切割机或套丝机切割，应采用手锯、电动带锯或厂家配套的专用切割机，切断口应进行必要的胶粘补塑与防腐处理。

②使用专用锉刀将毛刺完全除净，并在管口端面形成一定坡面。

③加工管螺纹的套丝机必须带有自动度量设备，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。

加工次数为1～4次不等。

管径15~32mm 套2次；管径40~50mm 套3次；管径70mm 以上套3~4次；
② ①
③
④螺纹连接时，填料采用白厚漆麻丝或四氟乙烯生料带，顺时针顺缠绕方向一次拧紧，不得回拧，紧后留有螺纹2-3圈；生活给水不采用白厚漆；不建议采用液态生料带。

⑤管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理;防腐油漆应延伸至丝扣外1cm,成整齐环状;对明装管道还应该刷与管道颜色一致的面漆。

其它要求：
④ ⑤。

镀锌钢管卡箍连接的施工工艺3.1工艺流程施工准备→依设计图纸下料→沟槽的加工→接支管处开孔→安装机械三通及四通→管道安装→试压、冲洗3.2安装前准备3.2.1安装机械（见表一）（表一）3.2.2材料准备现场材料验收，镀锌钢管的管壁厚度、椭圆度等允许偏差应符合国家标准。

卡箍连接件规格数量符合要求，无明显的损伤等缺陷并应附有质量证明材料。

3.2.3机具准备扳手、游标卡尺、水平仪、润滑剂（无特殊要求时可用肥皂水或洗洁精替代）、木榔头、砂纸、锉刀、砂轮机（大口径管道）、梯子或脚手架等。

3.2.4劳动力组织按一个生产班组组织人员（见表二）（表二）3.3操作要点3.3.1管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。

切口处若有毛刺，应用砂纸、锉刀或砂轮机打磨。

建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。

常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。

3.3.2沟槽加工1）选取符合设计要求的管材，管材的端口无毛刺光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。

2）应保证三人为一组进行。

一人控制滚槽机的开关及千斤顶的升降，一人观察调整滚槽机处管道的转动，一人在滚槽机尾架上观察调整管道的位置。

3）将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。

4）用水平仪测量钢管水平度，保证钢管处于水平位置。

5）将钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。

6）启动滚槽机电机。

徐徐压下千斤顶，使滚槽机压模均匀滚压钢管。

用游标卡尺检查沟槽深度和宽度，使之符合厂家沟槽规定尺寸（参照表三），然后停机。

7）将千斤顶卸去荷载，取出钢管。

沟槽的深度、宽度可参照表三：（表三）3.3.3钢管开孔及机械三通、四通安装安装机械三通，机械四通的钢管应在接头支管部位用开孔机开孔。

1）用链条将开孔机固定于钢管预定开孔位置处（开孔位置不得位于管道焊缝）。

镀锌钢管施工工艺标准3操作工艺暗管敷设基本要求:1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理2）暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的管子,离表面的净距不应小于15mm3）进入落地式配电箱的电线管路,排列应整齐,管口应高出基础面不小于50mm4）埋入地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管5）预制加工: 根据设计图,加工好各种盒、箱、管弯钢管煨弯可采用冷煨法或热煨法冷煨法: 一般管径为20mm 及其以下时,用手板煨管器先将管子插入煨管器,逐步煨出所需弯度管径为25mm及其以上时,使用液压煨管器,即先将管子放入模具,然后扳动煨管器,炼出所需弯度热煨法: 首先炒干砂子,堵住管子一端,将干砂子灌入管内,用手锤敲打,直至砂子灌实,再将另一端管口堵住放在火上转动加热,烧红后煨成所需弯度,随煨弯随冷却要求管路的弯曲处不应有折皱、凹穴和裂缝现象,弯扁程度不应大于管外径的1/10;暗配管时,弯曲半径不应小于管外径的6倍; 埋设于地下或混凝土楼板内时,不应小于管外径的10倍管子切断: 常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净将管子用台虎钳或龙门压架钳紧牢固,再把绞板套在管端,均匀用力不得过猛,随套随浇冷却液,丝扣不乱不过长,消除渣屑,丝扣干净清晰管径20mm及其以下时,应分二板套成;管径在25mm 及其以上时,应分三板套成测定盒、箱位置: 根据设计图要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际尺寸位置6）稳注盒、箱:稳注盒、箱: 稳注盒、箱要求发浆饱满,平整牢固,坐标正确盒、箱安装要求见表3-5所示现制混凝土板墙固定盒、箱加支铁固定,盒、箱底距外墙面小于3cm时,需加金属网固定后再抹灰,防止空裂盒、箱安装要求表3-5 实测项目要求允许偏差(mm) 盒、箱水平、垂直位置盒箱1m内相邻标高盒子固定箱子固定盒、箱口与墙面正确一致垂直垂直平齐10(砖墙)、30(大模板) 2 2 3 最大凹进深度10mm托板稳注灯头盒: 预制圆孔板(或其它顶板)打灯位洞时,找好位置后,用尖錾子由下往上踢,洞口大小比灯头盒外口略大1～2cm,灯头盒焊好卡铁(可用桥杆盒)后,用高标号砂浆稳注好,并用托板托牢,待砂浆凝固后,即可拆除托板现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成7）管路连接:管路连接方法:管箍丝扣连接套丝不得有乱扣现象;管箍必须使用通丝管箍上好管箍后,管口应对严外露丝应不多于2扣套管连接宜用于暗配管,套管长度为连接管径的1.5～3倍;连接管口的对口处应在套管的中心,焊口应焊接牢固严密坡口(喇叭口)焊接管径80mm 以上钢管,先将管口除去毛刺,找平齐用气焊加热管端,边加热边用手锤沿管周边,逐点均匀向外敲打出坡口,把两管坡口对平齐,周边焊严密管与管的连接管径20mm 及其以下钢管以及各种管径电线管,必须用管箍连接管口锉光滑平整,接头应牢固紧密管径25mm及其以上钢管,可采用管箍连接或套管焊接管路超过下列长度,应加装接线盒,其位置应便于穿线无弯时,45m;有一个弯时,30m;有二个弯时,20m;有三个弯时,12m管路垂直敷设时,根据导线截面设置接线盒距离;50mm2及以下为30m; 70～95mm2时, 为20m;120～240mm2时,为18m;管进盒、箱连接:盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔铁制盒、箱严禁用电,用气焊开孔,并应刷防锈漆如用定型盒、箱,其敲落孔大而管径小时,可用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞管口入盒、箱,暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管口露出盒、箱应小于5mm有锁紧螺母者与锁紧螺母平,露出锁紧螺母的丝扣为2～4扣两根以上管入盒、箱要长短一致,间距均匀,排列整齐8）暗管敷设方式:随墙(砌体)配管: 砖墙、加砌气混凝土块墙、空心砖墙配合砌墙立管时,该管最好放在墙中心;管口向上者要堵好为使盒子平整,标高准确,可将管先立偏高200mm 左右,然后将盒子稳好,再接短管短管入盒、箱端可不套丝,可用跨接线焊接固定,管口与盒、箱里口平往上引管有吊顶时,管上端应煨成90°弯直进吊顶内由顶板向下引管不宜过长,以达到开关盒上口为准等砌好隔墙,先稳盒后接短管大模板混凝土墙配管: 可将盒、箱焊在该墙的钢筋上,接着敷管每隔1m左右,用铅丝绑扎牢管进盒、箱要煨灯叉弯往上引管不宜过长,以能煨弯为准现浇混凝土楼板配管: 先找灯位,根据房间四周墙的厚度,弹出十字线,将堵好的盒子固定牢然后敷管有两个以上盒子时,要拉直线如为吸顶灯或日光灯,应预下木砖管进盒、箱长度要适宜,管路每隔1m 左右用铅丝绑扎牢如有吊扇、花灯或超过3kg 的灯具应焊好吊杆预制圆孔板上配管,如为焦碴垫层,管路需用混凝土砂浆保护素土内配管可用混凝土砂浆保护,也可缠两层玻璃布,刷三道沥青油加以保护在管路下先用石块垫起50mm,尽量减少接头, 管箍丝扣连接处抹油缠麻拧牢9）变形缝处理:变形缝处理做法: 变形缝两侧各预埋一个接线箱,先把管的一端固定在接线箱上,另一侧接线箱底部的垂直方向开长孔,其孔径长宽度尺寸不小于被接入管直径的2倍两侧连接好补偿跨接地线如普通接线箱在地板上(下)部做法:普通接线箱在地板上(下)部做法(一式): 箱体底口距离地面应不小于300mm,管路弯曲90°后,管进箱应加内、外锁紧螺母;在板下部时, 接线箱距顶板距离应不小于150mm,如图3-6所示普通接线箱在地板上(下)部做法(二式)基本做法同(～式),(二式)采用的是直筒式接线箱,如图3-7所示10）地线焊接:管路应作整体接地连接,穿过建筑物变形缝时,应有接地补偿装置如采用跨接方法连接, 跨接地线两端焊接面不得小于该跨接线截面的6倍焊缝均匀牢固,焊接处要清除药皮,刷防腐漆跨接线的规格见表3-7所示跨接地线规格表(mm)表3-7 管径圆钢扁钢15～25 32～38 50～63 ≥70 φ5 φ6 φ10 φ8×2 ——25×3 (25×3)×2卡接:镀锌钢管或可挠金属电线保护管,应用专用接地线卡连接,不得采用熔焊连接地线明管敷设基本要求:根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管明管敷设工艺与暗管敷设工艺相同处请见相关部分在多粉尘,易爆等场所敷管,应按设计和有关防爆规程施工管弯、支架、吊架预制加工:明配管弯曲半径一般不小于管外径6倍如有一个弯时,可不小于管外径的4倍加工方法可采用冷煨法和热煨法,支架、吊架应按设计图要求进行加工支架、吊架的规格设计无规定时, 应不小于以下规定: 扁铁支架30mm×3mm; 角钢支架25mm×25mm×3mm;埋注支架应有燕尾,埋注深度应不小于120mm测定盒、箱及固定点位置根据设计首先测出盒、箱与出线口等的准确位置测量时最好使用自制尺杆根据测定的盒、箱位置,把管路的垂直、水平走向弹出线来,按照安装标准规定的固定点间距的尺寸要求,计算确定支架、吊架的具体位置固定点的距离应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm;中间的管卡最大距离见表3-8 固定方法:有胀管造,木砖法、预埋铁件焊接法,稳注法、剔注法、抱箍法盒、箱固定: 由地面引出管路至自制明盘、箱时,可直接焊在角钢支架上,采用定型盘、箱,需在盘、箱下侧100～150mm 处加稳固支架,将管固定在支架上盒、箱安装应牢固平整,开孔整齐并与管径相吻合要求一管一孔不得开长孔铁制盒、箱严禁用电气焊开孔管路敷设与连接: 管路敷设: 水平或垂直敷设明配管允许偏差值,管路在2m 以内时,偏差为3mm,全长不应超过管子内径的1/2 a 检查管路是否畅通,内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直者应调直b 敷管时,先将管卡一端的螺丝拧进一半,然后将管敷设在管卡内,逐个拧牢使用铁支架时,可将钢管固定在支架上,不许将钢管焊接在其它管道上。

衬塑钢管卡箍连接施工工艺一、衬塑管的分类1、按材料类型分类：依据基管材料的不同可分为：衬塑碳钢管、衬塑不锈钢管、衬塑球墨铸铁管、衬塑铜管、衬塑铝合金管等。

非金属材料大多为塑料。

一般是金属管在外侧，塑料为内衬；也有的金属管在中间，塑料在内外两侧。

2、按工程使用功能分类：生活给水用、消防系统用。

我公司在武汉琴台大剧院消防、喷淋、空调水、雨水系统衬塑镀锌钢管卡箍连接的安装中，对衬塑镀锌钢管安装工艺作了很多有益的探索，并形成了我公司具有自己特色的安装工艺标准，较好地完成了任务。

下面专题探讨最常用的衬塑镀锌钢管管安装工艺规程中的相关问题。

二、衬塑镀锌钢管断管工艺传统的管道切割方式一般采用火焰切割、砂轮切割1、火焰切割的不可能性一般采用的火焰切割（氧-乙炔切割）是利用氧-乙炔预热火焰是金属在纯氧气流中能够剧烈燃烧，生成大量的熔渣和放出大量热量的原理而进行的。

因此氧-乙炔切割必然会损坏衬塑镀锌钢管的衬塑层。

2、砂轮切割的弊端砂轮切割时，高速运转的砂轮在切割外层的钢管是产生大量的热量，导致内层的衬塑层熔化，与钢管粘脱落或开裂。

3、普通断管器的不适应普通的断管器通常是手动操作，由于频率低，衬塑层一般不会熔化，但断管器在割断钢管后，由于断管器的压力作用，容易使衬塑层与钢管开裂，而开裂后重新粘接的强度不够，现场的条件也不具备，因此普通断管器也不适用。

4、带式锯床的应用优点分析根据厂家技术资料的要求，镀锌衬塑钢管的断管通常用手锯或电动带锯垂直切割，在琴台大剧院工程中，我方多次尝试，手锯由于效率低，且切割断面易倾斜，只适用局部少量使用，不能满足大批量的管道切割，大批量的管道切割必须采用电动锯床。

根据现场使用的经验，电动锯床在管道切割过程中具有以下优点：（1）衬塑层不熔化、不开裂：带式锯床有专用的冷却系统，由冷却箱、冷却泵、管道、阀等组成，所以管道切割过程中有充足的冷却液，确保衬塑层切割过程中不会发热导致熔化、断裂。

（2）切口窄、断面整齐：电动锯床采用专用的环形锯片，有附属的专用支撑架，切割管道固定牢固、平直，所以管道断面整齐。

尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。

《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。

镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。

1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

1.1.2节省电源，降低环境污染。

1.1.3操作简单，维修方便。

沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。

1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。

沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。

1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。

1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。

钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。

管卡在最大允许偏转错位情况下，管道能保持正常工作压力。

柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。

1.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。

1.1.8投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。

不需要特殊工种，一般工种即可安装操作。

钢管卡箍连接施工工艺(一) 工艺流程(二) 施工准备施工设计图纸和其它技术文件准备齐全，并已进行技术交底；对安装所需的管材、管件和阀门等附件以及管道支承件、紧固件等核对其产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工前应了解建筑物的结构，并根据设计图纸和施工方案制订与土建工程及其它工程的配合措施；施工机具：金属锯、自动套丝机、标准螺纹规、专用绞刀、细锉、管钳、压槽机、手动液压泵、开孔机等。

(三) 沟槽加工（1）压槽原理（2）沟槽加工工作程序12（3）压槽工艺程序、去掉断口上的毛刺、钢管放入滚槽机和滚轮支架之、锁紧手动液压泵回油阀；、将对应管径塞尺塞入标尺确定滚槽深度；踏动滚槽机开关同时下压手动液压泵；、启动滚槽机转动滚槽到达标尺、检查密封面是否有损伤；(四) 管道安装（1）卡箍件安装、在管子端部和橡胶圈上涂上润、确认管卡已经卡住管子。

、拧紧螺栓，安装完成。

（2）法兰安装2、在管道上套上密封橡胶圈。

3、装上沟槽式法兰片。

4、紧固法兰片上的螺栓，固定法兰片。

（3）管件安装沟槽式连接管件备有成品同径三通、异径三通、90°弯头、45°弯头、大小头等以适应管路系统连接的不同要求，成品管件必须与管箍配套使用。

符号说明：1-机械三通；2-管箍；3-镀锌钢管符号说明：1-镀锌钢管；2-90°弯头；3-管箍（4）机械三通安装镀锌钢管（或衬塑钢管）安装机械三通，需要在管道上开孔，开孔必须使用专用的开孔机，不允许使用气割开孔，开孔后必须做好开孔断面的防锈处理。

管道开孔及安装机械三通节点详图如下：管道开孔及安装机械三通步骤如下：、开孔定位，锁紧钢管。

根据施、钻头定位，开孔机钻孔。

用链条将开孔机固定于管道预定开孔位置用水平尺调整管道至水平；、将机械三通卡入孔内（5）机械四通安装为了提高开孔精度保证安装质量，开孔时必须保证上下两孔对称，在管道上划平行线确定一点，在这点上划圆周线，旋转180°后再确定一点，以这两点为定位点，分别加工所需要的孔，两孔中心轴间距错位小于2mm，圆周方向弧长误差S1-S2小于6mm。

镀锌钢管卡箍式连接施工工法一、前言尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。

《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。

二、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。

镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。

2.1特点2.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

2.1.2节省电源，降低环境污染。

2.1.3操作简单，维修方便。

沟槽式管接头重量轻，只有两支紧固螺栓，不用加装密封垫，安装时无特殊要求。

2.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。

沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。

2.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动传播。

2.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。

钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。

管卡在最大允许偏转错位情况下，管道能保持正常工作压力。

柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。

2.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。

2.1.8投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。

热收缩带连接将管材连接外表清理干净,然后用燃气喷枪以60℃温度预热。

把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起.把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热.使热收缩带完全固定在管材上,施工完成。

电热熔带连接尽管建筑工程新材料不断出现,但镀锌钢管在建筑安装工程中仍占主导地位,丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌,不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广,这种连接方式就是卡箍式连接又称沟槽式连接.《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002）也对卡箍连接提出了相关的验收要求。

1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽.镀锌钢管可用滚槽方式在钢管上滚压出凹槽,厚壁钢管可用车槽方式开槽。

1.1特点1。

1。

1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

1。

1。

2节省电源，降低环境污染。

1.1。

3操作简单，维修方便。

沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。

1。

1。

4可以最大限度的保护镀锌层,延长管道的使用寿命。

沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。

1。

1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。

1.1。

6常用柔性管卡和刚性管卡:柔性管卡连接方式使系统具有柔性,允许钢管有一定的角度偏差、相对错位.钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。

管卡在最大允许偏转错位情况下，管道能保持正常工作压力。

柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。

热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。

把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。

把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。

使热收缩带完全固定在管材上，施工完成。

电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。

《建筑给水排水及采暖工程施工质量验收规》（GB50242-2002）也对卡箍连接提出了相关的验收要求。

1、镀锌钢管卡箍式连接的特点和使用围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。

镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。

1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

1.1.2节省电源，降低环境污染。

1.1.3操作简单，维修方便。

沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。

1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。

沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。

1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。

1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。

钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。

管卡在最大允许偏转错位情况下，管道能保持正常工作压力。

柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。

消防安装工程，镀锌钢管沟槽卡箍连接加工工艺1工艺流程施工准备→依设计图纸下料→沟槽的加工→接支管处开孔→安装机械三通及四通→管道安装→试压、冲洗2安装前准备2.1材料准备现场材料验收，镀锌钢管的管壁厚度、椭圆度等允许偏差应符合国家标准。

卡箍连接件规格数量符合要求，无明显的损伤等缺陷并应附有质量证明材料。

2.2机具准备扳手、游标卡尺、水平仪、润滑剂（无特别要求时可用肥皂水或洗洁精替代）、木榔头、砂纸、锉刀、砂轮机（大口径管道）、梯子或脚手架等。

2.3劳动力组织3.1管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。

切口处若有毛刺，应用砂纸、锉刀或砂轮机打磨。

建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。

常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。

3.2沟槽加工1）选取符合设计要求的管材，管材的端口无毛刺光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。

2）应保证三人为一组进行。

一人掌控滚槽机的开关及千斤顶的升降，一人察看调整滚槽机处管道的转动，一人在滚槽机尾架上察看调整管道的位置。

3）将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。

4）用水平仪测量钢管水平度，保证钢管处于水平位置。

5）将钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。

6）启动滚槽机电机。

缓缓压下千斤顶，使滚槽机压模均匀滚压钢管。

用游标卡尺检查沟槽深度和宽度，使之符合厂家沟槽规定尺寸（参照表三），然后停机。

7）将千斤顶卸去荷载，取出钢管。

沟槽的深度、宽度可参照下表：3.3钢管开孔及机械三通、四通安装安装机械三通，机械四通的钢管应在接头支管部位用开孔机开孔。

1）用链条将开孔机固定于钢管预定开孔位置处（开孔位置不得位于管道焊缝）。

2）选取合适的钻孔钻头安装在开孔机卡头上。

3）启动电机转动钻头。

4）操作设置在立柱顶部的手轮，转动手轮缓慢向下，在钻头与钢管接触处添加适量润滑剂（以保护钻头），完成钻头在钢管上开孔。

镀锌铁管卡箍连接的施工工艺简介本文档旨在介绍镀锌铁管卡箍连接的施工工艺。

镀锌铁管卡箍连接是一种常用的管道连接方法，适用于各种类型的管道系统。

本文将详细介绍材料准备、施工步骤和注意事项，以确保施工过程顺利进行并达到高质量的连接效果。

施工工艺步骤1. 材料准备材料准备在进行镀锌铁管卡箍连接之前，需要准备以下材料和工具：- 镀锌铁管- 卡箍- 螺栓和螺母- 扳手- 螺丝刀- 磁力量角钳2. 管道准备管道准备在开始连接之前，确保管道端部清洁，并去除锈蚀和污垢。

使用砂纸或刷子清洁管道表面，并擦拭干净。

3. 安装卡箍安装卡箍将卡箍安装在管道连接处。

确保卡箍牢固地固定在管道上，并且位置正确。

4. 紧固螺栓和螺母紧固螺栓和螺母使用扳手紧固卡箍上的螺栓和螺母。

确保螺栓和螺母紧固均匀，以达到稳固的连接效果。

5. 检查连接质量检查连接质量检查连接部位的紧固状态，确保卡箍连接紧密无松动。

使用磁力量角钳检查连接处是否存在漏电现象。

6. 防腐保护防腐保护镀锌铁管卡箍连接完成后，可以进行防腐保护措施，如涂抹防锈涂料或使用防腐胶带进行包裹，以保护连接部位免受腐蚀和损坏。

注意事项- 在进行镀锌铁管卡箍连接之前，确保仔细阅读和理解相关的安全操作规程和施工要求。

- 使用符合标准规定的合格材料，并确保其质量可靠。

- 施工过程中应注意操作规范，避免损坏管道和连接部位。

- 检查卡箍连接是否紧固牢固，并及时修复松动的连接。

- 尽量避免使用不符合规范的连接材料和工具。

- 在施工过程中，如遇到问题应及时停工，并咨询相关专业人员的指导。

以上是镀锌铁管卡箍连接的施工工艺文档，希望对您有帮助。

如有任何疑问，请随时与我们联系。

镀锌钢管卡箍式连接施工工法（WJGF-006-2003）威海某项目部2003年12月15日镀锌钢管卡箍式连接施工工法（WJGF-006-2003）一、前言尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。

《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。

二、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。

镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。

2.1特点2.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

2.1.2节省电源，降低环境污染。

2.1.3操作简单，维修方便。

沟槽式管接头重量轻，只有两支紧固螺栓，不用加装密封垫，安装时无特殊要求。

2.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。

沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。

2.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动传播。

2.1.6常用柔性管卡和刚性管卡： 柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。

钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。

管卡在最大允许偏转错位情况下，管道能保持正常工作压力。

柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。

2.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。
