铁磁材料的滞回线和基本磁化曲线实验报告修订稿

铁磁材料的磁滞回线和基本磁化曲线实验报告一、实验目的1、认识铁磁物质的磁化规律，加深对铁磁材料磁滞回线和基本磁化曲线概念的理解。

2、学会使用示波器观察并测绘铁磁材料的磁滞回线和基本磁化曲线。

3、测定样品的一些基本磁化参数，如饱和磁感应强度 Bs、剩磁感应强度 Br、矫顽力 Hc 等。

二、实验原理1、铁磁材料的磁化特性铁磁物质具有很强的磁化能力，其磁导率远大于非铁磁物质。

铁磁材料的磁化过程是不可逆的，存在磁滞现象。

2、磁滞回线当磁场强度 H 从零开始逐渐增加时，磁感应强度 B 随之增加。

当H 增大到一定值时，B 不再增加，达到饱和值 Bs。

随后逐渐减小 H，B 并不沿原曲线减小，而是滞后于 H 的变化。

当 H 减小到零时，B 不为零，而是保留一定的值 Br，称为剩磁感应强度。

要使 B 减为零，必须加反向磁场，当反向磁场达到一定值 Hc 时，B 才为零，Hc 称为矫顽力。

继续增大反向磁场，B 达到反向饱和值Bs，再逐渐增大正向磁场，B 又沿原来的曲线变化，形成一个闭合的曲线，称为磁滞回线。

3、基本磁化曲线将一系列不同幅值的正弦交变磁场依次作用于铁磁材料样品，可得到一系列大小不同的磁滞回线。

连接各磁滞回线顶点的曲线称为基本磁化曲线。

三、实验仪器示波器、实验变压器、电阻箱、标准互感器、待测铁磁材料环形样品等。

四、实验步骤1、按实验电路图连接好线路，检查无误后接通电源。

2、调节示波器，使其能清晰显示磁滞回线。

3、逐渐增大交流电压，使磁场强度 H 逐渐增加，观察示波器上磁滞回线的变化，直至达到饱和。

4、逐点记录磁滞回线顶点的坐标（H，B）。

5、减小交流电压，重复上述步骤，测量多组数据。

6、根据测量数据绘制磁滞回线和基本磁化曲线。

五、实验数据记录与处理1、实验数据记录表｜交流电压（V）｜磁场强度 H（A/m）｜磁感应强度 B（T）｜｜｜｜｜｜｜｜｜2、根据实验数据，在坐标纸上绘制磁滞回线。

3、连接磁滞回线的顶点，得到基本磁化曲线。

实验报告：铁磁材料的磁滞回线和基本磁化曲线一、实验题目：铁磁材料的磁滞回线和基本磁化曲线二、实验目的：1 认识铁磁物质的磁化规律，比较两种典型的铁磁物质动态磁化特性。

2 测定样品的基本磁化曲线，作μ-H曲线。

3 计算样品的H c、B r、B m和（H m·B m）等参数。

4 测绘样品的磁滞回线，估算其磁滞损耗。

三、实验原理：1 铁磁材料的磁滞现象铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质磁感应强度 B与磁化场强度H之间的关系曲线。

图中的原点0表示磁化之前铁磁物质处于磁中性状态，即B=H=0，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段0a所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H m时，B到达饱和值，0abs称为起始磁化曲线，图1表明，当磁场从H m逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“0”点，而是沿另一条新曲线SR下降，比较线段0S和SR可知，H减小B相应也减小，但B的变化滞后于H 的变化，这现象称为磁滞，磁滞的明显特征是当H=0时，B不为零，而保留剩磁Br。

2C磁场，H C 称为矫顽力，它的大小反映铁磁材料保持剩磁状态能力，线段RD 称为退磁曲线。

图1还表明，当磁场按H m →0→H C →-H m →0→H C →H m 次序变化，相应的磁感应强度B 则沿闭合曲线SRDS ′R ′D ′S 变化，这条闭合曲线称为磁滞回线，所以，当铁磁材料处于交变磁场中时（如变压器中的铁心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗。

可以证明，磁滞损耗与磁滞回线所围面积成正比。

物理实验报告铁磁材料的磁滞回线和基本磁化曲线Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】实验２０铁磁材料的磁滞回线及基本磁化曲线铁磁物质是一种性能特异、用途广泛的材料。

如航天、通信、自动化仪表及控制等都无不用到铁磁材料（铁、钴、镍、钢以及含铁氧化物均属铁磁物质）。

因此，研究铁磁材料的磁化性质，不论在理论上，还是在实际应用上都有重大的意义。

本实验使用单片机采集数据，测量在交变磁场的作用下，两个不同磁性能的铁磁材料的磁化曲线和磁滞回线。

【预习重点】（１）看懂实验原理图及接线图。

（２）复习示波器的使用方法。

参考书：《电磁学》下册，赵凯华、陈熙谋着，第五、六章；《大学物理学》电磁学部分，杨仲耆等编，第六章。

【仪器】磁滞回线实验组合仪、双踪示波器。

【原理】１）铁磁材料的磁化及磁导率铁磁物质的磁化过程很复杂，这主要是由于它具有磁滞的特性。

一般都是通过测量磁化场的磁场强度Ｈ和磁感应强度Ｂ之间的关系来研究其磁性规律的。

图２０—１起始磁化曲线和磁滞回线图２０—２基本磁化曲线当铁磁物质中不存在磁化场时，Ｈ和Ｂ均为零，即图２０—１中Ｂ～Ｈ曲线的坐标原点０。

随着磁化场Ｈ的增加，Ｂ也随之增加，但两者之间不是线性关系。

当Ｈ增加到一定值时，Ｂ不再增加（或增加十分缓慢），这说明该物质的磁化已达到饱和状态。

Ｈm 和Ｂm 分别为饱和时的磁场强度和磁感应强度（对应于图中ａ点）。

如果再使Ｈ逐渐退到零，则与此同时Ｂ也逐渐减少。

然而Ｈ和Ｂ对应的曲线轨迹并不沿原曲线轨迹ａ０返回，而是沿另一曲线ａｂ下降到Ｂr ，这说明当Ｈ下降为零时，铁磁物质中仍保留一定的磁性，这种现象称为磁滞，Ｂr 称为剩磁。

将磁化场反向，再逐渐增加其强度，直到Ｈ＝－Ｈc ，磁感应强度消失，这说明要消除剩磁，必须施加反向磁场Ｈc 。

Ｈc 称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力。

图２０—１表明，当磁场按Ｈm →０→－Ｈc→－Ｈm →０→Ｈc →Ｈm 次序变化时，Ｂ所经历的相应变化为Ｂm →Ｂr →０→－Ｂm →－Ｂr →０→Ｂm 。

动态法测量磁滞回线和磁化曲线实验报告动态法测量磁滞回线和磁化曲线实验报告一、引言磁滞回线和磁化曲线是研究磁性材料磁化性质的重要工具。

磁滞回线描述了材料在外加磁场作用下磁化程度的变化规律，而磁化曲线则反映了材料的磁化特性。

本实验通过动态法测量磁滞回线和磁化曲线，旨在深入了解磁性材料的磁化行为，并通过分析实验数据得出相关结论。

二、实验原理1. 磁滞回线磁滞回线是描述材料在外加磁场逐渐增加和减小过程中磁化程度的变化情况。

在实验中，我们需要使用霍尔效应磁强计来测量磁场强度，从而可以得到材料的磁滞回线。

2. 磁化曲线磁化曲线是描述材料在外加磁场作用下磁化程度随磁场变化的曲线。

在实验中，我们需要使用霍尔效应磁强计和恒流源来测量材料在不同磁场强度下的磁场强度和磁化强度，并绘制出磁化曲线。

三、实验步骤1. 实验准备：a. 准备一块磁性材料样品，并将其放置在实验装置上。

b. 连接霍尔效应磁强计和恒流源到实验装置上，确保测量的准确性和稳定性。

2. 磁滞回线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。

b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。

c. 逐渐减小恒流源的电流，重复步骤b的测量过程。

d. 根据实验数据绘制磁滞回线图。

3. 磁化曲线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。

b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。

c. 根据实验数据绘制磁化曲线图。

四、实验结果与讨论1. 磁滞回线的分析根据所测得的磁滞回线数据，我们可以观察到磁性材料在磁场逐渐增大过程中逐渐磁化，达到饱和磁化强度后，进一步增大磁场也不会有明显增加的效果。

而在磁场逐渐减小过程中，磁性材料的磁化程度也会随之减小，直到完全消除磁化。

磁滞回线的形状对应着材料的磁滞损耗和剩磁等特性。

2. 磁化曲线的分析根据所测得的磁化曲线数据，我们可以观察到磁性材料在不同磁场强度下的磁化程度存在一定的非线性关系。

实验二十五 铁磁材料的磁滞回线和基本磁化曲线一、实验目的1. 认识铁磁物质的磁化规律和动态磁化特性。

2. 测定样品的基本磁化曲线，作μ－H 曲线。

二、实验原理铁磁物质是一种性能特异、用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁物质仍保留磁化状态。

图25-1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。

图中的原点O 表示磁化之前铁磁物质处于磁中性状态，即B ＝H ＝O ，当磁场H 从零开始增加时，磁感应强度B 随之缓慢上升，如线段oa 所示。

继之B 随H 迅速增长，如ab 所示。

其后B 的增长又趋缓慢。

并当H 增至H S 时，B 到达饱和值B S 。

oabs 称为起始磁化曲线。

图25-1表明，当磁场从H S 逐渐减小至零，磁感应强度B 并不沿起始磁化曲线恢复到“O ”点，而是沿另一条曲线SR 下降。

比较线段OS 和SR 可知，H 减小时B 也相应减小，但B 的变化滞后于H 的变化，这现象称为磁滞。

磁滞的明显特征是当H ＝O 时，B 不为零，而保留剩磁Br 。

当磁场反向从O 逐渐变至－H D 时，磁感应强度B 消失，说明要消除剩磁，必须施加反向磁场。

H D 称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD 称为退磁曲线。

图25-1还表明，当磁场按H S →O →-H D →-H S →O →H D ´→H S 次序变化，相应的磁感应强度B 则沿闭合曲线S SRD 'S D R ''变化，这闭合曲线称为磁滞回线。

所以，当铁磁材料处于交变磁场中时（如变压器中的铁心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。

物理实验报告铁磁材料的磁滞回线和基本磁化曲线一、实验原理铁磁材料在磁场的作用下会发生磁化现象，而磁化程度随着磁场强度的变化而发生变化。

在一定的磁场范围内，铁磁材料的磁化程度与磁场的强度之间存在着一种函数关系，成为基本磁化曲线。

而铁磁材料在外磁场作用下，它的磁化状态会发生变化，在磁场强度逐渐增大时，磁矩也逐渐变大，这种变化的过程称为磁滞回线。

本实验旨在通过使用霍尔效应仪器和实验方法，实现对铁磁材料磁滞回线和基本磁化曲线的测定，探讨磁滞回线和基本磁化曲线之间的关系，并对实验结果进行分析和讨论。

二、实验装置实验仪器主要包括霍尔效应电路、锁相放大器、磁力计、线圈等实验器材。

三、实验步骤1、首先将磁力计放置在霍尔效应电路的输出端，然后将电路连接好。

2、在运行实验之前，需要先将霍尔效应电路进行调零操作，以保证实验的精度。

3、在调零之后，需要将待测物品即铁磁材料放置在磁力计的测量端。

4、接下来，可以利用锁相放大器对磁力计的输出信号进行检测，并进行相应的数据采集和处理。

5、在不同磁场强度下，可以对待测物品的磁化状态进行测量和记录，并记录相应的数据。

6、最终，可以将所得数据绘制成磁滞回线和基本磁化曲线图形，并对实验结果进行分析和讨论。

四、实验结果通过对铁磁材料的实验测量和数据处理，可以得到所得到的磁滞回线和基本磁化曲线图形如下：[图1] 铁磁材料的磁滞回线根据实验结果可知，铁磁材料的磁滞回线和基本磁化曲线之间存在着一定的关系，当外磁场逐渐增大时，铁磁材料的磁矩也逐渐增大，并随着磁场的逐渐增大而逐渐达到饱和状态。

当外磁场逐渐减小时，铁磁材料的磁矩也逐渐减小，并在磁场降低到一定程度时达到磁剩余状态。

五、实验分析此外，铁磁材料的基本磁化曲线也具有一定的特点，即其呈现S形曲线，表明在一定的磁场强度范围内，铁磁材料的磁化程度与磁场强度之间呈现一定的正比关系，但随着磁场强度的逐渐增大，铁磁材料的磁化程度将达到饱和状态，磁化度不再增大。

铁磁材料的磁滞回线和基本磁化曲线【实验目的】1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2. 测定样品的基本磁化曲线，作μ－H曲线。

3. 测定样品的H D、B r、B S和（H m·B m）等参数。

4. 测绘样品的磁滞回线，估算其磁滞损耗。

【实验仪器】DH4516型磁滞回线实验仪，数字万用表，示波器。

【实验原理】铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H S时，B到达饱和值B S，oabs称为起始磁化曲线。

图1表明，当磁场从H S逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁Br。

当磁场反向从O逐渐变至－H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。

图1还表明，当磁场按H S→O→H D→-H S→O→H D´→H S次序变化，相应的磁感应强度B则沿闭合曲线'变化，这闭合曲线称为磁滞回线。

所以，当铁磁材料处于交变磁场中时（如变压器中的铁SR'DSRD'S心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。

铁磁材料的磁滞回线和基本磁化曲线实验报告实验的第一部分，我们得先明确铁磁材料的基本概念。

铁磁材料能在外磁场作用下，形成稳定的磁性。

你知道吗？这就是为什么铁钉能吸引铁屑的原因。

实验中，我们使用的是一种常见的铁磁材料，像铁氧体或硅钢片。

通过施加不同强度的外磁场，材料的磁性会发生变化，最终形成一条独特的曲线。

这个过程就像一场舞蹈，材料在外部刺激下，展现出它的“个性”。

接着，进入到实验的具体步骤。

首先，我们把样品放入测试装置。

然后，逐步增加外部磁场的强度。

随着外场强度的增强，材料的磁性逐渐增强，形成了磁化过程。

到了某个临界点，磁性不再增强，似乎是遇到了瓶颈。

这时，咱们要测量一下，记录下这个“转折点”的磁场强度，心里别提多兴奋了！而在反向施加外磁场时，情况就变得有趣了。

磁性逐渐减弱，然后出现了滞后现象。

这种滞后特性，就是所谓的磁滞回线。

我们会发现，这条回线与之前的磁化曲线形成了一个闭合的环。

这种现象不仅让我们看到了材料的记忆效应，更让我们感受到材料的复杂性和奇妙之处。

然后，再深入一些，咱们得讨论一些专业术语。

磁滞损耗，这个名词听起来有点复杂，其实它指的就是在磁场变化过程中，材料吸收的能量损失。

很直观地说，就是材料在不断变化的磁场中，有些能量会“跑掉”。

这就像我们在熬夜时，虽说努力学习，但总有点效率低下，没能全部吸收知识。

接下来的部分，咱们需要把数据整理出来。

将不同强度下的磁感应强度和外磁场强度绘制成图，最终得出一个清晰的磁滞回线。

你看，这就像画一幅画，每一笔每一划都很重要。

这幅图不仅让人一目了然，更是研究磁性材料的重要依据。

然后，咱们再来聊聊应用。

磁滞回线不仅在科学研究中有用，实际上在很多工业应用中也能见到它的身影。

比如说，变压器和电动机的设计，就需要充分考虑到这种特性。

好的设计能够减少能量损失，提高效率，真是一举两得。

最后，咱们总结一下。

这次实验不仅让我们深入了解了铁磁材料的行为，更重要的是，让我们体会到了实验的乐趣。

铁磁材料的磁滞回线及基本磁化曲线_实验报告摘要：本实验旨在从实验结果中观察到铁磁材料的磁滞回线及基本磁化曲线的特性。

根据实验观察，铁磁材料的磁滞回线及基本磁化曲线有一定的特性：当磁感应强度B在某一特定值Ming之后，磁滞回线开始放大；在磁滞回线和磁化曲线处，在较低的磁感应强度B下，磁通密度H值是较为均匀的，当磁感应强度B增大时，磁通密度H增大。

从实验结果看，随着磁感应强度的改变，磁通密度也随之变化。

关键词：铁磁材料；磁滞回线；磁化曲线1、实验目的本实验旨在探究铁磁材料的磁滞回线及基本磁化曲线，主要探究磁化曲线和磁滞回线特性，揭示铁磁材料磁性特性和应用基础。

2、实验原理铁磁性材料在一定范围内，随着外加磁场的强弱，由于内在磁介质的存在，响应磁场的强弱而产生的磁效应，可用磁化曲线来描述，磁化曲线横坐标为外加磁场B，纵坐标为磁通密度H，绘制磁化曲线时，可得到磁滞回线区和磁化曲线区，按假设，若满足磁滞回线的条件，虚部磁化曲线低于实部磁化曲线，磁通密度H随外加磁场B的增强而减弱。

3、实验材料（1）各类铁磁材料；（2）阳极小电流表；（3）变压器；（4）钳形线圈；（5）可调晶闸管及其他电路控制元件；（6）电子计算表等。

4、实验流程（1）实验电路图设计：根据实验要求，绘制实验电路图，电路中包括可调晶闸管、比较示波器和磁电路。

（2）测量磁滞回线：将晶闸管设置为半导体导通阶段，阳极小电流表与变压器连接，在钳形线圈中绕入样品，并加入磁电路及相关电路控制元件，应用变压设备，根据电路控制调节磁感应强度，测量磁滞回线的特性，进而得到磁滞回线参数。

（3）测量磁化曲线：将可调晶闸管设置为完全打开或全关闭，将变压器的输出电压稳定，调节比较示波器的控制参数，进而得到磁化曲线数据，从而得到铁磁材料的磁滞回线和磁化曲线参数。

5、实验结果分析通过上述实验，本实验求出了铁磁材料的磁滞回线及基本磁化曲线参数。

实验研究发现，当磁感应强度B增大时，磁通密度H增大，且随着磁感应强度的改变，磁通密度也随之变化。

实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的:认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ—H曲线;计算样品的H c、Ｂr、B m和（H m,Ｂｍ)等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很Array大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B为纵轴，H为横轴作图，原点表示磁化之前物质处于磁中性状态,B=H=０，当H开始增加时,B随之增加。

如右上图中a,称为起始磁化曲线.当H从H m减小时,B沿滞后于H的曲线SR减小,这就是磁滞现象。

当H=０时,B=Bｒ称为保留剩磁。

当B=0时，H=-H c，H c称为矫顽力。

当磁场沿H m→０→-Ｈｃ→－Hｍ→０→H c→H m次序变化时,相应的B沿一条闭合曲线变化(右上图）,这个曲线就是磁滞回线.若铁磁材料在交变电场中不断反复被磁图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的B 能量，称为磁滞损耗,其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线(右下图)。

图二:基本磁化曲线实验内容：１、将仪器的连线连接好,开启仪器；2、退磁后，将额定电压调至3。

0V，测量铁磁质的磁滞回线；３、将电压从0。

５V逐渐调至3．0V,依次得到Bｍ、Ｈm，从而得到铁磁质的基本磁化曲线.实验数据:磁滞回线:表一:磁滞回线数据数据处理：磁滞回线根据数据作图得：图三:实验测量所得磁滞回线从图中大致得到：Ｂm=０.６04Ｔ；Ｈm＝19４。

0A/m;B r=0.１83T；H c＝37。

3A/m。

基本磁化曲线根据数据作图得:图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量,应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多,这和电压高所带来的更大的磁滞现象有关;3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

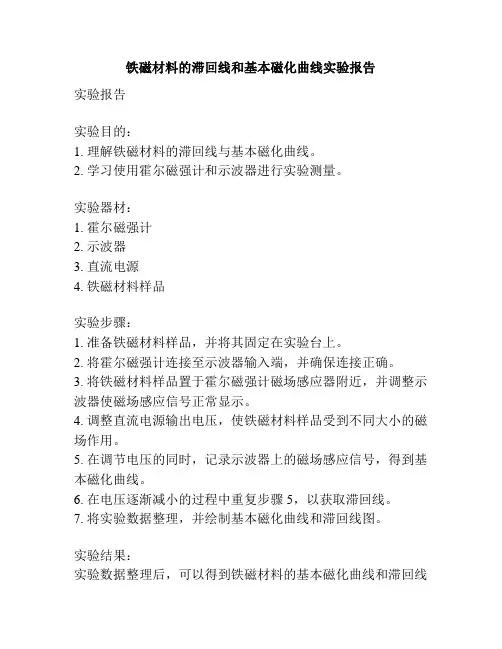

铁磁材料的滞回线和基本磁化曲线实验报告
实验报告
实验目的：
1. 理解铁磁材料的滞回线与基本磁化曲线。

2. 学习使用霍尔磁强计和示波器进行实验测量。

实验器材：
1. 霍尔磁强计
2. 示波器
3. 直流电源
4. 铁磁材料样品
实验步骤：
1. 准备铁磁材料样品，并将其固定在实验台上。

2. 将霍尔磁强计连接至示波器输入端，并确保连接正确。

3. 将铁磁材料样品置于霍尔磁强计磁场感应器附近，并调整示波器使磁场感应信号正常显示。

4. 调整直流电源输出电压，使铁磁材料样品受到不同大小的磁场作用。

5. 在调节电压的同时，记录示波器上的磁场感应信号，得到基本磁化曲线。

6. 在电压逐渐减小的过程中重复步骤5，以获取滞回线。

7. 将实验数据整理，并绘制基本磁化曲线和滞回线图。

实验结果：
实验数据整理后，可以得到铁磁材料的基本磁化曲线和滞回线
图。

基本磁化曲线反映了铁磁材料的磁化特性，可以通过斜率计算出材料的磁导率。

滞回线则揭示了铁磁材料在磁场作用下的磁化和去磁化过程，通过分析滞回线可以了解铁磁材料的饱和磁化强度和剩余磁化强度等参数。

讨论：
1. 根据实验结果可以比较不同铁磁材料的磁化特性，在实际应用中选择合适的材料。

2. 分析滞回线可以了解铁磁材料的磁滞损耗程度，为电磁设备设计提供参考。

结论：
通过实验测量和分析，我们得到了铁磁材料的滞回线和基本磁化曲线。

这些曲线反映了铁磁材料的磁化特性和磁滞损耗程度，对于材料选择和电磁设备设计具有重要意义。

铁磁材料的磁滞回线和基本磁化曲线实验报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】实验题目：铁磁材料的磁滞回线和基本磁化曲线 实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至，测量铁磁质的磁滞回线；3、将电压从逐渐调至，依次得到Bm 、Hm，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：Bm=；Hm=m；Br=；Hc=m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

实验题目：铁磁材料的磁滞回线和基本磁化曲线 实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至，测量铁磁质的磁滞回线；3、将电压从逐渐调至，依次得到B m、H m，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：B m=；H m=m；B r=；H c=m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

铁磁材料的滞回线和基本磁化曲线
实验报告.doc
铁磁材料的滞回线和基本磁化曲线实验报告
一、实验介绍
1.目的：了解铁磁材料的滞回线特性和基本磁化曲线特性。

2.原理：铁磁材料对外加磁场可以产生磁化，当外加磁场大于一定值时，磁化会达到平衡，此时，电流为零。

3.实验装置：实验使用的设备有：铁磁材料及其连接的实验装置，电流表、电压表等。

二、实验步骤
1.准备实验：将铁磁材料放入实验装置中，接上电源，接好电流表、电压表等装置，打开实验装置。

2.测量滞回线：用电流表测量铁磁材料在不同外加磁场下的磁化，记录电流和电压数据，即可得到滞回线的曲线。

3.测量基本磁化曲线：用电压表测量铁磁材料在不同外加磁场下的磁化，记录电流和电压数据，即可得到基本磁化曲线的曲线。

三、实验结果
1.滞回线曲线：
在H=0.2T,I=0mA时，V=1.9V；
在H=0.4T,I=4.8mA时，V=3.6V；
在H=0.6T,I=9.6mA时，V=5.3V；
在H=0.8T,I=14.4mA时，V=7.0V；
2.基本磁化曲线：
在H=0.2T,V=1.9V时，I=0mA；
在H=0.4T,V=3.6V时，I=4.8mA；
在H=0.6T,V=5.3V时，I=9.6mA；
在H=0.8T,V=7.0V时，I=14.4mA。

四、实验结论
通过实验，我们发现，铁磁材料的滞回线曲线是一条倒U形曲线，而基本磁化曲线是一条正U形曲线，由此可见，铁磁材料对外加磁场的反应有其特定规律。

铁磁物质磁化曲线和磁滞回线的测量实验报
告
实验目的：
通过测量铁磁物质的磁化曲线和磁滞回线，了解铁磁物质的磁性特性。

实验仪器：
1. 铁磁材料样品
2. 磁场计
3. 磁场源
实验步骤：
1. 准备工作：
- 确保实验环境没有其他磁场干扰。

- 校准磁场计，保证测量精确。

2. 测量磁化曲线：
- 将磁场计放置在磁场源附近，调整到合适的位置。

- 施加逐渐增强的磁场，记录磁场和磁感应强度的关系。

- 确保磁场逐渐增强的过程中，磁场计处于稳定的位置。

3. 测量磁滞回线：
- 先将磁场逐渐增大，记录磁场和磁感应强度的关系。

- 然后将磁场逐渐减小，同样记录磁场和磁感应强度的关系。

- 确保磁场逐渐增大和减小的过程中，磁场计处于稳定的位置。

4. 实验数据处理：
- 将实验测得的磁场和磁感应强度数据制作成磁化曲线和磁滞回线的图像。

- 根据图像分析铁磁物质的磁性特性，如饱和磁感应强度、矫顽力等。

实验结果：
根据实验测得的数据，制作出铁磁物质的磁化曲线和磁滞回线的图像，并在图像上标注各个关键参数的数值。

实验讨论：
通过对磁化曲线和磁滞回线的分析，我们可以得出铁磁物质的磁性特性。

例如，可以通过磁化曲线的饱和磁感应强度来判断物质的饱和磁化强度，通过磁滞回线的闭合程度来判断物质的矫顽力大小等。

实验结论：
通过本实验的磁化曲线和磁滞回线的测量，我们得出了铁磁物质的磁性特性，为进一步研究铁磁物质的应用和原理提供了基础数据。

南昌大学物理实验报告For personal use only in study and research; not for commercial use 课程名称：普通物理实验（2）实验名称：铁磁材料的磁滞回线和基本磁化曲线For personal use only in study and research; not for commercial use学院：专业班级：学生姓名：学号：实验地点：座位号：实验时间：一、实验目的：1、掌握用磁滞回线测试仪测绘磁滞回线的方法。

2、了解铁磁材料的磁化规律，用示波器法观察磁滞回线比较两种典型铁磁物质的动态磁化特性。

3、测定样品的磁化特性曲线（B-H曲线），并作μ-H曲线。

4、测绘样品在给定条件下的磁滞回线，估算其磁滞损耗以及相关、、、、的等参量。

二、实验仪器：TH—MHC型智能磁滞回线测试仪、示波器。

三、实验原理：1．铁磁材料的磁滞特性铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特性是在外磁场作用下能被强烈磁化，即磁导率μ很高。

另一特征是磁滞，铁磁材料的磁滞现象是反复磁化过程中磁场强度H与磁感应强度B之间关系的特性。

即磁场作用停止后，铁磁物质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场强度H从零开始增加时，磁感应强度B随之从零缓慢上升，如曲线Oa，继之B随H迅速增长，如曲线ab所示，其后B的增长又趋缓慢，并当H增至H S时，B达到饱和值B S这个过程的OabS曲线称为起始磁化曲线。

如果在达到饱和状态之后使磁场强度H减小，这时磁感应强度B的值也要减小。

图1表明，当磁场从H S逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，对应的B值比原先的值大，说明铁磁材料的磁化过程是不可逆的过程。

实验２０铁磁材料的磁滞回线及基本磁化曲线铁磁物质是一种性能特异、用途广泛的材料。

如航天、通信、自动化仪表及控制等都无不用到铁磁材料（铁、钴、镍、钢以及含铁氧化物均属铁磁物质）。

因此，研究铁磁材料的磁化性质，不论在理论上，还是在实际应用上都有重大的意义。

本实验使用单片机采集数据，测量在交变磁场的作用下，两个不同磁性能的铁磁材料的磁化曲线和磁滞回线。

【预习重点】（１）看懂实验原理图及接线图。

（２）复习示波器的使用方法。

参考书：《电磁学》下册，凯华、熙谋著，第五、六章；《大学物理学》电磁学部分，仲耆等编，第六章。

【仪器】磁滞回线实验组合仪、双踪示波器。

【原理】１）铁磁材料的磁化及磁导率铁磁物质的磁化过程很复杂，这主要是由于它具有磁滞的特性。

一般都是通过测量磁化场的磁场强度Ｈ和磁感应强度Ｂ之间的关系来研究其磁性规律的。

图２０—１起始磁化曲线和磁滞回线图２０—２基本磁化曲线当铁磁物质中不存在磁化场时，Ｈ和Ｂ均为零，即图２０—１中Ｂ～Ｈ曲线的坐标原点０。

随着磁化场Ｈ的增加，Ｂ也随之增加，但两者之间不是线性关系。

当Ｈ增加到一定值时，Ｂ不再增加（或增加十分缓慢），这说明该物质的磁化已达到饱和状态。

Ｈm 和Ｂm分别为饱和时的磁场强度和磁感应强度（对应于图中ａ点）。

如果再使Ｈ逐渐退到零，则与此同时Ｂ也逐渐减少。

然而Ｈ和Ｂ对应的曲线轨迹并不沿原曲线轨迹ａ０返回，而是沿另一曲线ａｂ下降到Ｂr，这说明当Ｈ下降为零时，铁磁物质中仍保留一定的磁性，这种现象称为磁滞，Ｂr称为剩磁。

将磁化场反向，再逐渐增加其强度，直到Ｈ＝－Ｈc，磁感应强度消失，这说明要消除剩磁，必须施加反向磁场Ｈc 。

Ｈc称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力。

图２０—１表明，当磁场按Ｈm →０→－Ｈc→－Ｈm→０→Ｈc →Ｈm次序变化时，Ｂ所经历的相应变化为Ｂm→Ｂr→０→－Ｂm→－Ｂr→０→Ｂm。

于是得到一条闭合的Ｂ～Ｈ曲线，称为磁滞回线。

所以，当铁磁材料处于交变磁场中时（如变压器中的铁心），它将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。
