第十章齿轮传动作业题答案一、填空题1．齿轮的齿形系数Y Fa的大小与模数无关，主要取决于齿形。

2．一对软齿面的闭式齿轮传动，小齿轮的齿面硬度比大齿轮的齿面硬度大，原因是使大小齿轮的强度和寿命比较接近。

3．齿轮传动强度设计中，σH是接触应力，[σ]H是许用接触应力，σF是弯曲应力，[σ]F 是许用弯曲应力。

5．二级圆柱齿轮减速器中，轮1、2为高速级小、大齿轮，轮3、4为低速级小、大齿轮，若z1=z3，z2=z4，z1< z2，四齿轮的模数、齿宽、材料、热处理均相同，在有限寿命内，接触强度最高的齿轮为2，最低的为 3 ；弯曲强度最高的为 2 ，最低的为 3 。

6．齿轮传动中，齿面点蚀一般易出现在轮齿的节线附近的齿根表面处，轮齿折断易出现在轮齿的齿根过渡圆角处。

7．一对直齿圆柱齿轮传动比i：1，大小齿轮在啮合处的接触应力是相等；如大、小齿轮的材料及热处理相同，则其许用接触应力是不相等。

两轮的接触疲劳强度是不等的。

8．直齿圆柱齿轮作接触强度计算时，取节点处的接触应力为计算依据，其载荷由一对轮齿承担。

9．设计一对减速软齿面齿轮时，从等强度要求出发，大、小齿轮的硬度选择应使小齿轮硬度高些。

11．对于闭式软齿面齿轮传动，主要按齿面接触疲劳强度进行设计，而按齿根弯曲疲劳强度进行校核，这时影响齿轮强度的最主要几何参数是主动轮直径d1 。

12．齿轮传动强度计算中，齿形系数Y Fa值，直齿圆柱齿轮按齿数z选取，而斜齿圆柱齿轮按当量齿数z v选取。

13．在齿轮传动中，若一对齿轮采用软齿面，则小齿轮的材料硬度比大齿轮的硬度高 30~50 HBS。

14．多级齿轮传动减速器中传递的功率是一定的，但由于低速级轴的转速低而使得该轴传递的扭矩大，所以低速级轴的直径要比高速级轴的直径粗的多。

15．设计软齿面圆柱齿轮传动时，应取小齿轮的齿面硬度大于大齿轮的齿面硬度；小齿轮的齿宽大于大齿轮的齿宽。

16．对于一般渐开线圆柱齿轮传动，其齿面接触疲劳强度的计算应以节点处的接触应力作为计算应力。

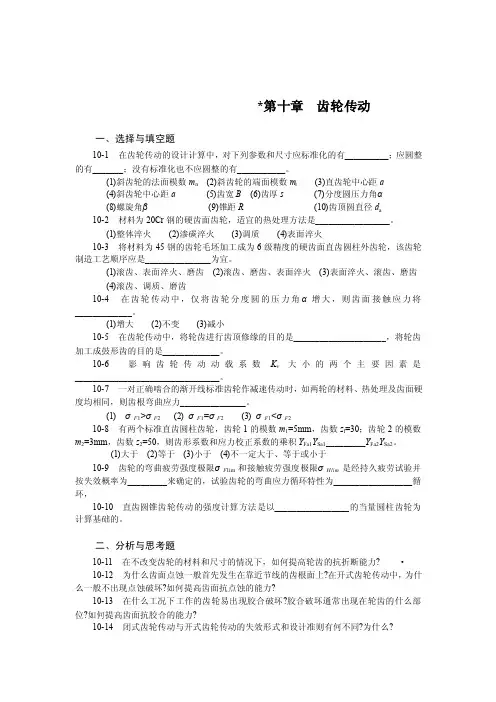

*第十章齿轮传动一、选择与填空题10-1 在齿轮传动的设计计算中，对下列参数和尺寸应标准化的有__________；应圆整的有_______；没有标准化也不应圆整的有___________。

(1)斜齿轮的法面模数m n(2)斜齿轮的端面模数m t(3)直齿轮中心距a(4)斜齿轮中心距a(5)齿宽B(6)齿厚s(7)分度圆压力角α(8)螺旋角β(9)锥距R(10)齿顶圆直径d a10-2 材料为20Cr钢的硬齿面齿轮，适宜的热处理方法是_________________。

(1)整体淬火(2)渗碳淬火(3)调质(4)表面淬火10-3 将材料为45钢的齿轮毛坯加工成为6级精度的硬齿面直齿圆柱外齿轮，该齿轮制造工艺顺序应是_______________为宜。

(1)滚齿、表面淬火、磨齿(2)滚齿、磨齿、表面淬火(3)表面淬火、滚齿、磨齿(4)滚齿、调质、磨齿10-4 在齿轮传动中，仅将齿轮分度圆的压力角α增大，则齿面接触应力将_____________。

(1)增大(2)不变(3)减小10-5 在齿轮传动中，将轮齿进行齿顶修缘的目的是_____________________，将轮齿加工成鼓形齿的目的是_____________。

10-6 影响齿轮传动动载系数K v大小的两个主要因素是_________________________________。

10-7 一对正确啮合的渐开线标准齿轮作减速传动时，如两轮的材料、热处理及齿面硬度均相同，则齿根弯曲应力_______________。

(1) σF1>σF2(2)σF1=σF2(3)σF1<σF210-8 有两个标准直齿圆柱齿轮，齿轮1的模数m1=5mm，齿数z l=30；齿轮2的模数m2=3mm，齿数z2=50，则齿形系数和应力校正系数的乘积Y Fa1Y Sa1_________Y Fa2Y Sa2。

(1)大于(2)等于(3)小于(4)不一定大于、等于或小于10-9 齿轮的弯曲疲劳强度极限σF lim和接触疲劳强度极限σHlim是经持久疲劳试验并按失效概率为_________来确定的，试验齿轮的弯曲应力循环特性为__________________循环，10-10 直齿圆锥齿轮传动的强度计算方法是以_________________的当量圆柱齿轮为计算基础的。

第10章　齿轮传动一、选择题1．圆柱齿轮传动，当齿轮直径不变，而减小模数时，可以（ ）。

A．提高齿轮的弯曲强度B．提高齿面的接触强度C．改善传动的工作平稳性D．增大齿轮传递的转矩【答案】C【解析】根据公式d＝mz，齿轮的直径不变，减小模数，齿数将增加，重合度增大，从而改善运动的平稳性，还能降低齿高，减小齿坯尺寸，降低加工时的切削量，有利于节省制造费用。

2．直齿圆柱齿轮与斜齿圆柱齿轮相比，其承载能力和运动平稳性（ ）。

A．直齿轮好B．斜齿轮好C．二者都一样D．随使用情况而定【答案】B【解析】与直齿圆柱齿轮相比，斜齿圆柱齿轮啮合传动时，齿面接触线是斜直线，每对齿是逐渐进入啮合又逐渐退出啮合，因此传动更平稳，承载能力更大。

3．一对标准直齿圆柱齿轮传动，已知z1＝20，z2＝60，其齿形系数是（ ）。

A．Y F1＞Y F2B．Y F1＝Y F2C．Y F1＜Y F2D．无法确定【答案】A【解析】标准直齿圆柱齿轮中，齿数越少，齿形系数越大。

4．齿宽系数φd在（ ）情况下可取较小值。

A．齿轮在轴上为悬臂布置B．齿轮在轴上非对称布置于两轴承之间C．齿轮对称布置于刚性轴的两轴承之间D．以上三种情况下取值相同【答案】A【解析】根据齿宽系数选取表可看出，当齿轮在轴上为悬臂布置时，可以选择较小的齿宽系数。

5．为了提高齿根抗弯曲强度，可（ ）。

A．增大模数B．保持分度圆直径不变而增加齿数C．采用负变位齿轮D．保持齿数不变而减小分度圆直径【答案】A【解析】影响齿根弯曲疲劳强度的主要因素是模数，增大模数，弯曲强度提高。

6．为改善或减小齿轮的动载荷系数，可（ ）。

A．将齿轮加工成鼓形齿B．将两齿轮做成变位齿轮C．将一个齿轮的轮齿齿顶及齿根都进行修缘D．对轮齿进行螺旋角修形【答案】C【解析】修缘之后的轮齿在开始啮合阶段相啮合的轮齿的法节差减小，从而产生的动载荷减小，故可以通过修缘减小动载荷系数。

7．某场运输带由速度1440r/min的电动机通过三套减速装置来驱动，其中a．双级直齿圆柱齿轮减速器b．套筒滚子链传动c．三角带传动。

北航机械原理及设计PPT第10章齿轮传动一、齿轮传动的概念齿轮传动是一种常用的机械传动方式，它利用齿轮的啮合传递动力和运动，广泛应用于机械设备中，例如汽车、工程机械、机床等。

齿轮传动的特点是传动平稳、传动效率高、传动比准确等，因此在工程设计中应用广泛。

二、齿轮传动的工作原理齿轮传动通过齿轮的啮合来实现动力和运动的传递。

啮合的齿轮被称为驱动齿轮，被驱动的齿轮被称为从动齿轮。

当驱动齿轮运动时，通过齿轮齿面的啮合，驱动力矩和转速传递给从动齿轮。

齿轮啮合的过程中，齿轮齿面之间产生的接触力和摩擦力使得齿轮产生转动，从而将动力和运动传递给被驱动的机构。

齿轮传动的主要参数有模数、压力角、齿数等，这些参数决定了齿轮的啮合性能和传动特性。

合理选择和设计齿轮传动的参数能够提高传动效率和可靠性。

三、齿轮传动的分类齿轮传动根据齿轮的传动方式和布置形式可以分为多种类型，常见的有直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等。

1.直齿轮传动：直齿轮传动是指齿轮齿面与齿轮轴线平行的传动方式，适用于传递大功率和高速运动的场合。

直齿轮传动具有结构简单、制造成本低等优点，在工程中得到广泛应用。

2.斜齿轮传动：斜齿轮传动是指齿轮齿面与齿轮轴线呈一定角度的传动方式，适用于传递大功率和高速运动的场合，能够提供更大的传动比。

3.锥齿轮传动：锥齿轮传动是指齿轮齿面呈锥面的传动方式，适用于传递轴线不平行和交叉传动的场合，能够实现变速和反向传动。

4.蜗杆传动：蜗杆传动是指蜗轮和蜗杆的啮合传动方式，适用于传递大功率和大速比的场合。

四、齿轮传动的计算与设计在齿轮传动的计算与设计过程中，需要确定齿轮的模数、齿数、啮合角、齿轮轴距等参数。

这些参数的选择需要考虑传动的功率、转速、速比、传动效率等因素。

常用的计算和设计方法包括基本气体动力学计算方法、齿轮强度计算方法、齿轮啮合性能计算方法等。

齿轮传动的设计还需要考虑齿轮的制造工艺和加工精度。

合理的制造工艺可以保证齿轮的精度和传动性能，提高齿轮传动的可靠性和寿命。

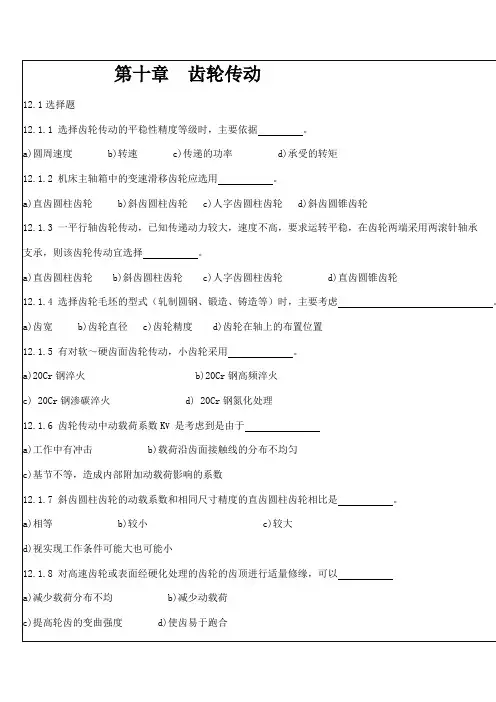

12.3.23齿轮齿数的选取对传动有何影响？设计时怎么样选定小齿轮的齿数？大齿轮的齿数取得过多会出现什么问题？12.3.33图示直齿圆锥齿轮减速器的两种布置方案，若传递功率相同，传动比相同，试分析哪种方案更为合理？12.4.2一直齿轮传动系统如图所示。

已知主动轮的转速，齿轮1、2和3 的许用应力[σH ]和[σF]。

图示的直齿圆柱齿轮减速器，长期工作，2轮和3轮输出的最大转矩=80,m=5mm,b=30mm,1轮为主动，单向回转。

如轮=60,Z3设计铣床的圆柱齿轮传动。

已知P1=7.5KW, n1=1450r/min,Z1=26,Z小齿轮不对称布置，提示，设计硬齿面，7级精度，材料为40Cr钢高频淬火，55HRC,有一电动机驱动的闭式单级直齿圆柱齿轮传动。

已知主动轴的转速n1=750r/min.230HB1大齿轮为45钢，正火处理190HB2，载荷有轻微冲击，长期工作，双向传动下列各图的斜齿圆柱齿轮，齿轮1为主动轮。

请在各图中补上转向和螺旋线方向，画出各轮所受图示一两级斜齿圆柱齿轮减速箱，I轴是输入轴,Ш轴是输出轴，转向如图所示，已知模数①为使П轴轴承所受轴向力最小，各齿轮旋向？此时П试合理确定图示两级斜齿圆柱齿轮减速器各斜齿圆的螺旋线方向，电动机转向见图。

一由电动机驱动的闭式斜齿圆柱齿轮传动，测的中心距a=200mm,Z124,Z2=105,b1=80mm,b等冲击，单向传动，工作寿命为10年，单班工作，齿轮为不对称布置，求该对齿轮的承载能力。

设计一由电动机驱动的斜齿圆柱齿轮减速器齿轮传动（非对称）。

已知：P=12KW,n12.4.18 图示圆柱—圆锥齿轮减速器，轮题解总传动比i=n1/n=Z2Z4/Z1Z3题解大、小齿轮都选45钢、小齿轮调质，大齿轮正火。

选齿轮精度为8级精度。

第十章齿轮传动课堂练习一、是非题1．按齿面接触疲劳强度设计计算齿轮传动时，若两齿轮的许用接触应力陋[σH]1≠[σH]2，在计算公式中应带入大者进行计算。

( F ) 2．材料为20Cr的齿轮要达到硬齿面，适当的热处理方式是表面淬火。

( F )3．一对标准直齿圆柱齿轮，若z l=18，z2=72，则这对齿轮的弯曲应力σF1＜σF2。

( F )4．闭式软齿面齿轮传动设计中，小齿轮齿数的选择应以不根切为原则，选少些。

( F )5．一对齿轮啮合时，其齿相互作用的轮齿上受的接触应力大小相等。

( T )6．为减小减速器的结构尺寸，在设计齿轮传动时，应尽量采用硬齿面齿轮。

( T )7．开式齿轮传动中，齿面点蚀不常见。

( T )8．采用鼓形齿是减小齿轮啮合振动产生的内部附加动载荷的重要措施。

( F )9．一对啮合的直齿圆柱齿轮材料相同，zl=18，z2=44，两轮齿根弯曲应力相同。

( F )10．动载系数Kv是考虑主、从动齿轮啮合振动产生的内部附加动载荷对齿轮载荷的影响系数。

为了减小内部附加动载荷，可采用修缘齿。

( T )11．经过热处理的齿面是硬齿面，未经热处理的齿面是软齿面。

( F )12．现有A、B两对闭式直齿圆柱齿轮传动。

A对齿轮参数为：m=2、zl=40、z2=90、b=60；B对齿轮参数为：m=4、zl=20、z2=45、b=60。

其他条件均相同时，则B对齿轮的齿根弯曲疲劳强度比A对齿轮的大。

( T )13．直齿圆柱齿轮传动中节圆与分度圆永远相等。

( F ) 14．斜齿轮的端面模数大于法面模数。

( T )15．润滑良好的闭式软齿面齿轮，齿面点蚀失效不是设计中考虑的主要失效形式。

( F )二、填空题1．齿轮的齿形系数Y Fa的大小与模数无关，主要取决于齿形。

2．一对软齿面的闭式齿轮传动，小齿轮的齿面硬度比大齿轮的齿面硬度大，原因是使大小齿轮的强度和寿命比较接近。

3．齿轮传动强度设计中，σH是接触应力，[σ]H是许用接触应力，σF是弯曲应力，[σ]F是许用弯曲应力。

第10章齿轮传动（一）教学要求了解齿轮机构的类型和应用，掌握齿廓啮合基本定理、渐开线性质、啮合特性、标准直齿圆柱齿轮的主要参数和尺寸计算，熟悉齿轮正确啮合条件和连续传动条件，能够计算斜齿轮、锥齿轮的几何尺寸，能正确分析齿轮失效原因，确定设计准则、进行强度校核。

（二）教学的重点与难点重点：直齿圆柱齿轮基本参数的确定与几何尺寸、正确啮合条件、连续传动条件的计算、失效形式和计算准则、受力分析和强度计算。

难点：斜齿圆柱齿轮、锥齿轮的当量齿轮概念、受力分析和强度计算。

（三）教学内容10.1 齿轮传动的特点和基本类型10.2 渐开线齿轮的齿廓及传动比10.3 渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算10.4 渐开线直齿圆柱齿轮的啮合传动10.5 渐开线齿轮的加工方法10.6 渐开线齿廓的根切现象与标准外齿轮的最少齿数10.7 变位齿轮传动10.8 齿轮常见的失效形式与设计准则10.9 齿轮的常用材料及许用应力10.10 渐开线直齿圆柱齿轮传动的强度计算10.11 斜齿圆柱齿轮传动10.12 直齿圆锥齿轮传动10.13 齿轮的结构设计及齿轮传动的润滑和效率【学习内容】本章将介绍渐开线圆柱直齿、斜齿轮以及直齿圆锥齿轮传动的设计计算，内容包括齿轮原理和齿轮强度两个方面，其中将着重讨论圆柱直齿轮的设计计算方法。

齿轮原理部分将介绍渐开线特性、啮合特性、啮合传动等，关于变位齿轮仅介绍传动计算的内容。

齿轮强度部分将介绍齿轮材料的选择、失效形式、设计准则等，从而得出具体的设计计算方法。

10.1 齿轮传动的特点和基本类型10.1.1齿轮传动的特点齿轮传动用来传递任意两轴间的运动和动力，其圆周速度可达到300m/s，传递功率可达105KW，齿轮直径可从不到1mm到150m以上，是现代机械中应用最广的一种机械传动。

齿轮传动与带传动相比主要有以下优点：（1）传递动力大、效率高；（2）寿命长，工作平稳，可靠性高；（3）能保证恒定的传动比，能传递任意夹角两轴间的运动。

第10章齿轮传动一、填空1.渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。

2.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。

3.渐开线直齿圆柱齿轮的正确啮合条件是。

4.为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于。

5.一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

6.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为。

7.一对渐开线直齿圆柱齿轮传动，其啮合角的数值与圆上的压力角总是相等。

8.按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

9.相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

10.齿轮分度圆是指的圆；节圆是指的圆。

11.标准齿轮除模数和压力角为标准值外，还应当满足的条件是。

12.决定渐开线标准直齿圆柱齿轮尺寸的参数有；写出用参数表示的齿轮尺寸公式：r= ；rb = ；ra= ；rf= 。

13.渐开线齿廓上任一点的法线必定切于圆，渐开线外齿轮齿廓曲线在齿轮的圆上的压力角为最大值。

14.用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是。

15.标准直齿圆柱齿轮不发生根切的最少齿数为。

16.当直齿圆柱齿轮的齿数少于zmin时，可采用变位的办法来避免根切。

17.一对渐开线直齿圆柱标准齿轮传动，当齿轮的模数m增大一倍时，其重合度，各齿轮的齿顶圆上的压力角αa，各齿轮的分度圆齿厚s 。

18.一对渐开线标准直齿圆柱齿轮非正确安装时，节圆与分度圆不，分度圆的大小取决于，而节圆的大小取决于。

二、判断题1.一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

( )2.一对渐开线直齿圆柱齿轮的正确啮合条件是pb1=pb2。

－－－－－－－－( )3.一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20 。
