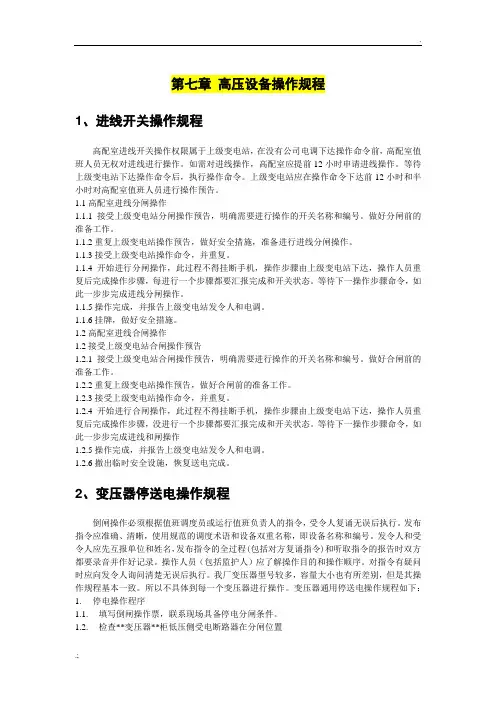

第七章高压设备操作规程1、进线开关操作规程高配室进线开关操作权限属于上级变电站，在没有公司电调下达操作命令前，高配室值班人员无权对进线进行操作。

如需对进线操作，高配室应提前12小时申请进线操作。

等待上级变电站下达操作命令后，执行操作命令。

上级变电站应在操作命令下达前12小时和半小时对高配室值班人员进行操作预告。

1.1高配室进线分闸操作1.1.1接受上级变电站分闸操作预告，明确需要进行操作的开关名称和编号。

做好分闸前的准备工作。

1.1.2重复上级变电站操作预告，做好安全措施，准备进行进线分闸操作。

1.1.3接受上级变电站操作命令，并重复。

1.1.4开始进行分闸操作，此过程不得挂断手机，操作步骤由上级变电站下达，操作人员重复后完成操作步骤，每进行一个步骤都要汇报完成和开关状态。

等待下一操作步骤命令，如此一步步完成进线分闸操作。

1.1.5操作完成，并报告上级变电站发令人和电调。

1.1.6挂牌，做好安全措施。

1.2高配室进线合闸操作1.2接受上级变电站合闸操作预告1.2.1接受上级变电站合闸操作预告，明确需要进行操作的开关名称和编号。

做好合闸前的准备工作。

1.2.2重复上级变电站操作预告，做好合闸前的准备工作。

1.2.3接受上级变电站操作命令，并重复。

1.2.4开始进行合闸操作，此过程不得挂断手机，操作步骤由上级变电站下达，操作人员重复后完成操作步骤，没进行一个步骤都要汇报完成和开关状态。

等待下一操作步骤命令，如此一步步完成进线和闸操作1.2.5操作完成，并报告上级变电站发令人和电调。

1.2.6撤出临时安全设施，恢复送电完成。

2、变压器停送电操作规程倒闸操作必须根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。

发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。

发令人和受令人应先互报单位和姓名，发布指令的全过程(包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录。

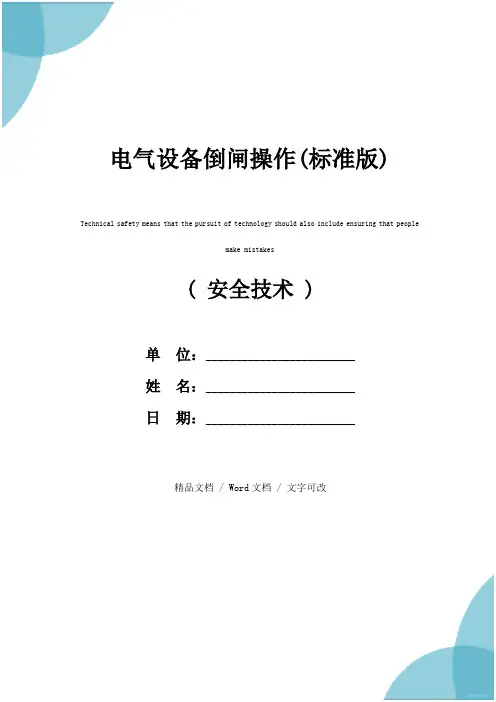

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气设备倒闸操作(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电气设备倒闸操作(标准版)一、倒闸操作电气设备由一种状态转换到另一种状态，或改变电气一次系统运行方式所进行的一系列操作，称为倒闸操作。

倒闸操作的主要内容有：拉开或合上某些断路器或隔离开关，拉开或合上接地隔离开关（拆除或挂上接地线），取下或装上某些控制、合闸及电压互感器的熔断器，停用或加用某些继电保护和自动装置及改变定值，改变变压器、消弧线圈组分接头及检查设备绝缘。

倒闸操作是一项复杂而重要的工作，操作的正确与否，直接关系到操作人员的安全和设备的正常运行。

如若发生误操作事故，其后果是极其严重的。

因此，电气运行人员一定要树立“精心操作，安全第一”的思想，严肃认真地对待每一个操作。

二、倒闸操作一般原则（1）电气设备投入运行之前，应先将继电保护投入运行。

没有继电保护的设备不许投入运行。

（2）拉、合隔离开关及合小车断路器之前，必须检查相应断路器在断开位置（倒母线除外）。

因隔离开关没有灭弧装置，当拉、合隔离开关时，若断路器在合闸位置，将会造成带负荷拉、合隔离开关而引起短路事故。

而倒母线时，母联断路器必须在合闸位置，其操作、动力熔断器应取下，以防止母线隔离开关在切换过程中，因母联断路器跳闸引起母线隔离开关带负荷拉、合刀闸。

（3）停电拉闸操作必须按照断路器!负荷侧隔离开关!母线侧隔离开关的顺序依次操作，送电合闸操作应按上述相反的顺序进行。

严防带负荷拉、合刀闸。
