往复式天然气压缩机简介资料

往复式压缩机概述往复式压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

在吸气阶段，气体从进气阀门进入压缩机的缸体。

当活塞向下运动时，气体被吸入到缸体中。

在压缩阶段，当活塞向上运动时，气体被压缩，使其压力增加。

最后，在排气阶段，气体通过排气阀门被释放到压缩机外部。

往复式压缩机的主要优点是结构简单、造价低廉、维修方便以及压差范围广。

由于活塞的上下运动，往复式压缩机的润滑系统相对简单，只需要在活塞和缸体之间添加一定的润滑剂即可。

此外，往复式压缩机适用于各种气体，包括可燃气体和易挥发气体。

这使得它们在工业生产中的应用非常广泛。

然而，往复式压缩机也存在一些缺点。

首先，由于活塞的上下运动，往复式压缩机的振动和噪音较大。

这可能对周围环境和操作员造成不便。

其次，往复式压缩机的能效较低，能耗较高。

它们在高压力或高流量条件下的效率较低，并且产生较多的热量。

此外，往复式压缩机在运行过程中需要定期维护和保养，包括清洗活塞、更换密封件和检查润滑系统等。

为了提高往复式压缩机的效率和性能，一些技术改进已经被引入。

例如，一些往复式压缩机配备了变频器来调节电机的转速，从而改变压缩机的产气量。

此外，一些往复式压缩机还配备了高效的冷却系统，以减少热量损失。

总结起来，往复式压缩机是一种使用活塞上下运动增加气体压力的设备。

它们在制冷、空气压缩和工业生产等领域中有着广泛的应用。

然而，往复式压缩机也存在一些缺点，如振动噪音大、能耗高和需要定期维护等。

通过技术改进和创新，可以提高往复式压缩机的效率和性能。

名词解释往复式压缩机
往复式压缩机是一种常用的压缩机类型,主要用于空气、天然气、石油气等气体领域的压缩。

它主要由一个旋转的活塞和一个固定在活塞上的吸气口、吐气口以及一个冷却剂开口组成。

往复式压缩机的工作原理是利用旋转的活塞在吸气和吐气过程中的压缩和膨胀作用,将气体压缩到较高的压力,并将其吸入压缩机内部。

在吸气过程中,冷却剂开口会吸入低温气体,从而降低气体的温度,提高压缩效率。

在吐气过程中,气体会从压缩机内部排出,从而降低气体的温度,降低压缩机的能耗。

往复式压缩机具有结构坚固、可靠性高、运转稳定等特点,广泛应用于空气、天然气、石油气等领域。

在工业领域,往复式压缩机还被广泛应用于空调、冰箱等家电产品的制造中。

此外,往复式压缩机也被广泛应用于航空航天、汽车制造等领域,成为这些领域中不可或缺的设备之一。

除了用于气体领域的压缩外,往复式压缩机还可以用于液体领域的压缩。

例如,在制冷循环中,往复式压缩机可以用于压缩制冷剂,实现制冷剂的压缩和膨胀,从而实现制冷循环。

此外,往复式压缩机还可以用于压缩其他液体,例如油、水等。

总之,往复式压缩机是一种广泛应用于工业、航空航天、汽车等领域的压缩机类型,其工作原理和特点使其在这些领域中有着广泛的应用前景。

往复式压缩机一、概述往复式压缩机往复式压缩机即为活塞式压缩机,它是依靠气缸内活塞的往复运动来压缩气体的。

根据所需压力的高低，可作单级和多级。

目前，需要高压的场合，多采用这种压缩机。

二、压缩机的主要优缺点1、压缩机的主要优点1）适用压力范围广：活塞式压缩机可设计成超高压、高压、中压或低压，而随排气压力的变化，排气量变化不大。

2）压缩效率较高：大型往复压缩机的绝热效率可达80%以上，其等温效率一般为70%以上。

3）适应性较强：活塞压缩机的输气量范围较宽广，小输气量可低至每分钟数立升，大输气量可达500m3∕min o2、压缩机的主要缺点1）气体带油污：特别是在化工生产中，若对气体质量要求较高时，压缩后气体的净化任务繁重；2）因受往复运动惯性力的限制，转速不能过高，故所能达到的最大排气量较小，因此，在大型生产流程中，势必造成单机外形尺寸较大或多机组运行，加大设备投资及基建投资；3）由于气体压缩过程间断进行，排气不连续，气体压力有波动，故在排出口一般设有稳压装置；4）易损件较多，维修工作量大，一般需要有备机。

三、未冷凝气压缩机的作用和主要结构1、未冷凝气压缩机的作用未冷凝气压缩机为卧式往复运动双缸双作用型压缩机，由电机驱动曲柄，通过两连杆和十字头，带动两活塞在缸套内作往复运动，不断吸入和压缩气体，提高出口压力。

2、未冷凝气压缩机主要结构未冷凝气压缩机由曲轴、连杆、十字头、活塞、气缸、刮油环、填料和气阀组成。

3、未凝气压缩机气量的调节方式压缩机都是按一定的生产能力（输气量）和特定的操作条件设计、制造的。

在实际生产中，输气量一般总是低于它的额定（即设计的）生产能力，且生产中所需气量会有变动，操作条件如吸入压力和温度也会有所变化，以致使输气量有所增减。

因此，为满足生产需要，必须对压缩机的输气量在低于额定生产能力的范围内进行调节。

D补充余隙容积调节法在气缸余隙附近处装置补充余隙容积。

调节该容积大小，使气缸容积系数产生变化，达到气量调节目的。

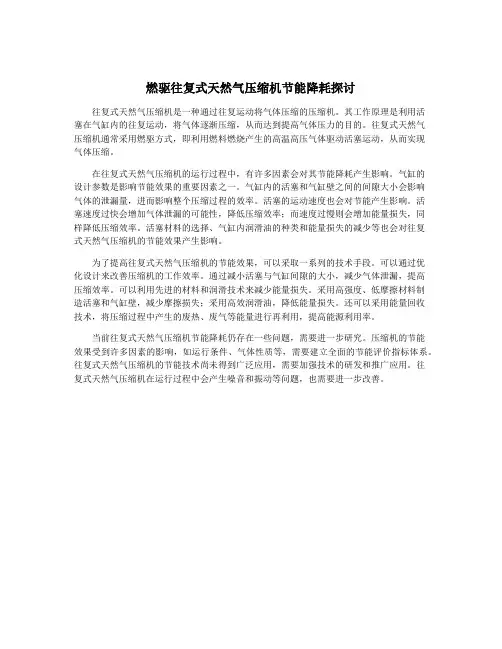

燃驱往复式天然气压缩机节能降耗探讨往复式天然气压缩机是一种通过往复运动将气体压缩的压缩机。

其工作原理是利用活塞在气缸内的往复运动，将气体逐渐压缩，从而达到提高气体压力的目的。

往复式天然气压缩机通常采用燃驱方式，即利用燃料燃烧产生的高温高压气体驱动活塞运动，从而实现气体压缩。

在往复式天然气压缩机的运行过程中，有许多因素会对其节能降耗产生影响。

气缸的设计参数是影响节能效果的重要因素之一。

气缸内的活塞和气缸壁之间的间隙大小会影响气体的泄漏量，进而影响整个压缩过程的效率。

活塞的运动速度也会对节能产生影响。

活塞速度过快会增加气体泄漏的可能性，降低压缩效率；而速度过慢则会增加能量损失，同样降低压缩效率。

活塞材料的选择、气缸内润滑油的种类和能量损失的减少等也会对往复式天然气压缩机的节能效果产生影响。

为了提高往复式天然气压缩机的节能效果，可以采取一系列的技术手段。

可以通过优化设计来改善压缩机的工作效率。

通过减小活塞与气缸间隙的大小，减少气体泄漏，提高压缩效率。

可以利用先进的材料和润滑技术来减少能量损失。

采用高强度、低摩擦材料制造活塞和气缸壁，减少摩擦损失；采用高效润滑油，降低能量损失。

还可以采用能量回收技术，将压缩过程中产生的废热、废气等能量进行再利用，提高能源利用率。

当前往复式天然气压缩机节能降耗仍存在一些问题，需要进一步研究。

压缩机的节能效果受到许多因素的影响，如运行条件、气体性质等，需要建立全面的节能评价指标体系。

往复式天然气压缩机的节能技术尚未得到广泛应用，需要加强技术的研发和推广应用。

往复式天然气压缩机在运行过程中会产生噪音和振动等问题，也需要进一步改善。

往复式天然气压缩机工作原理往复式天然气压缩机，这名字听起来就很高大上，但其实它的工作原理就像是给气体加油，让它变得更紧凑、更有劲儿。

想象一下，你在充气球，咕噜咕噜地往里面吹气，气球就越来越大，对吧？压缩机就是在做同样的事情，只不过它是把气体压缩得更厉害，让它能在管道里畅通无阻。

往复式天然气压缩机的核心就是一个活塞，像个健身达人，在气缸里上下起伏。

每次活塞往下压，气体就被迫挤进气缸，形成高压气体；再往上拉，气体又被吸入，形成低压。

这种循环就像是你心脏的跳动，咚咚咚，有条不紊，绝对不带停的。

真的是，越想越觉得，这玩意儿跟生活中的节奏感有着异曲同工之妙。

说到活塞，那个家伙可是个灵活的小家伙，既能上下运动，还能把气体转移到不同的地方。

想象一下，你拿着水枪，喷喷喷，把水喷到不同的地方，真是有趣得很！压缩机的设计也很有意思，像个大肚子，在吸气的时候像个饥饿的小孩，呼呼地把空气吸进去，等到满了，再把气体高高兴兴地送出去，简直是个乐天派。

不过，这压缩机可不是一味的“吃”和“吐”，它还有很多高科技的“小玩意儿”。

比如，有的压缩机会配备冷却装置，避免气体在压缩过程中温度过高，像是在夏天的时候喝冰水，舒爽极了。

再加上控制系统，实时监测气体的压力，确保一切运行正常，简直是高智商的“工程师”在背后默默支持，省心省力。

我们在使用这些压缩机的时候，会发现它们在工业上发挥着举足轻重的作用。

比如说，天然气的运输、发电，甚至是石油的提炼，这些过程都离不开压缩机。

就好比我们的身体，心脏在流血，呼吸在氧气，缺一不可。

这也是为什么这些设备在现代生活中显得如此重要，真的是让人佩服。

随着科技的发展，往复式天然气压缩机的设计也越来越先进，功能越来越强大。

比如，现在很多压缩机都能实现自动化控制，根本不需要人手操作，就像是有了个智能助手，真是省心又省力。

就像我们的生活中，有了智能手机，很多事情都能轻松搞定。

往复式天然气压缩机也有它的小脾气，偶尔也会出现一些问题，比如泄漏或是故障。

往复压缩机介绍目录3. 动设备（往复式压缩机）3.1 压缩机简介3.1.1 压缩机的用途3.1.2 压缩的方法及压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律2）热力学第二定律3）熵的定义3.2.2 压缩过程3.2.3 理想气体定律3.2.4 压缩级数3.2.5 轴功率3.3 压缩机型式的选择3.4 往复压缩机3.4.1 用途3.4.2 加氢重整装置中氢压机的一般特点 1）加氢装置2）重整装置3）转速及活塞线速度4）气体载荷及活塞杆静载荷 5）反向角的概念及应用6）尾杆的应用7）排气温度3.4.3 往复机的结构特点及材质 1）综述2）主要结构特点及材质3.4.4 典型气、水、油系统介绍 1）工艺气路系统2）润滑油系统3）软化水系统3.4.5 驱动机3.4.6 工艺配管要求3.4.7 对基础的要求3.4.8 往复机的热力计算简介3.4.9 往复机控制系统简介3.6 组合式机组介绍3.7 选型实例分析3.8 国内外主要压缩机制造商介绍3.1 压缩机简介3.1.1 压缩机的用途压缩机的基本目的就是提高被压缩介质的压力。

3.1.2 压缩的方法及压缩机类型压缩方法大体可分为两类：一是通过容积的变化，二是通过速度的变化。

相应的压缩机可以分成两大类型：容积式（间断流动）和动力式（连续流动）。

主要的压缩机分类可见下图：图3－1－1 主要压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律在任一过程中（比如说压缩过程），能量既不可能生成也不可能消灭，而只能从一种形式变成另一种形式。

2）热力学第二定律可以有几种表达方法：a) 热量不能自动从冷的物体传到热的物体；b) 仅在外加功的情况下，热量才可能从低温物体传到高温物体。

c) 真实过程中，孤立系统的有用能总要降低。

d) 热量或能量（或水），总是从高向低流。

3）熵的定义能量有高有低，能量只有在从高位移到低位时才能利用。

熵是用来表征能量的不可用性。

往复式压缩机contents •往复式压缩机概述•往复式压缩机结构组成•往复式压缩机性能参数与选型•往复式压缩机安装与调试•往复式压缩机运行与维护•往复式压缩机节能技术探讨目录往复式压缩机概述定义与工作原理定义工作原理制冷与空调往复式压缩机在制冷与空调领域应用广泛，如家用空调、商用中央空调、冷库等。

通过压缩制冷剂气体，实现制冷循环。

石油化工在石油化工行业，往复式压缩机用于压缩各种工艺气体，如氢气、氮气、氧气等，以满足生产过程中的需求。

天然气输送往复式压缩机在天然气输送领域也有重要应用，用于提高天然气的压力，以便长距离输送。

早期阶段01发展阶段02现代阶段03往复式压缩机结构组成01020304气缸活塞曲轴连杆控制气体进入气缸的通道。

控制压缩后气体的排出。

监测压缩机的压力，并在达到设定值时触发相应的动作。

监测压缩机的温度，确保其在安全范围内运行。

进气阀排气阀压力开关温度传感器控制面板PLC控制器电动机传感器和变送器控制系统将润滑油输送到需要润滑的部位。

油泵油路油过滤器油冷却器润滑油的流动通道。

过滤润滑油中的杂质，确保油的清洁度。

冷却润滑油，确保其温度在正常范围内。

润滑系统往复式压缩机性能参数与选型效率压缩机有用功率与输入功率之比，反映了压缩机的能量利用情况。

压缩机单位时间内消耗的电能或机械能，是评价压缩机能耗的主要指标。

温度压缩机排气温度与吸气温度之差，与压缩机的效率和冷却效果密切相关。

排气量压缩机单位时间内排出的气体体积，是衡量压缩机性能的重压力差，反映了压缩机的压缩能力。

性能参数介绍010204选型原则及方法根据实际需求确定排气量、压力等关键性能参数。

选择合适的压缩机类型，如活塞式、螺杆式等。

考虑压缩机的冷却方式、驱动方式及附属设备等因素。

对比不同厂家、型号压缩机的性能、价格及售后服务等，进行综合评估。

03实际案例分析案例一案例二往复式压缩机安装与调试安装前准备工作基础检查01设备开箱检查02安装工具与材料准备03安装步骤及注意事项设备吊装设备找平找正管道连接电气接线调试过程及验收标准第二季度第三季度第一季度第四季度调试前检查空载试车负载试车验收标准往复式压缩机运行与维护运行操作规程启动前准备启动操作运行监控停机操作ABCD压缩机不能正常启动压缩机排气量不足压缩机过热压缩机运行异常常见故障诊断与处理定期更换润滑油检查紧固件和密封件定期维护和保养清洗进气滤清器预防性维护与保养措施往复式压缩机节能技术探讨节能技术定义节能技术分类节能技术原理030201节能技术概述节能技术应用实例分析实例二实例一某石油企业采用控制系统优化技术，对往复式压缩机的控制系统进行升级改造，实现了精准控制，减少了能耗。

往复压缩机介绍目录3. 动设备（往复式压缩机）3.1 压缩机简介3.1.1 压缩机的用途3.1.2 压缩的方法及压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律2）热力学第二定律3）熵的定义3.2.2 压缩过程3.2.3 理想气体定律3.2.4 压缩级数3.2.5 轴功率3.3 压缩机型式的选择3.4 往复压缩机3.4.1 用途3.4.2 加氢重整装置中氢压机的一般特点 1）加氢装置2）重整装置3）转速及活塞线速度4）气体载荷及活塞杆静载荷 5）反向角的概念及应用6）尾杆的应用7）排气温度3.4.3 往复机的结构特点及材质 1）综述2）主要结构特点及材质3.4.4 典型气、水、油系统介绍 1）工艺气路系统2）润滑油系统3）软化水系统3.4.5 驱动机3.4.6 工艺配管要求3.4.7 对基础的要求3.4.8 往复机的热力计算简介3.4.9 往复机控制系统简介3.6 组合式机组介绍3.7 选型实例分析3.8 国内外主要压缩机制造商介绍3.1 压缩机简介3.1.1 压缩机的用途压缩机的基本目的就是提高被压缩介质的压力。

3.1.2 压缩的方法及压缩机类型压缩方法大体可分为两类：一是通过容积的变化，二是通过速度的变化。

相应的压缩机可以分成两大类型：容积式（间断流动）和动力式（连续流动）。

主要的压缩机分类可见下图：图3－1－1 主要压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律在任一过程中（比如说压缩过程），能量既不可能生成也不可能消灭，而只能从一种形式变成另一种形式。

2）热力学第二定律可以有几种表达方法：a) 热量不能自动从冷的物体传到热的物体；b) 仅在外加功的情况下，热量才可能从低温物体传到高温物体。

c) 真实过程中，孤立系统的有用能总要降低。

d) 热量或能量（或水），总是从高向低流。

3）熵的定义能量有高有低，能量只有在从高位移到低位时才能利用。

熵是用来表征能量的不可用性。
