编号：002 工程名称宜昌市点军区塘上龙悦（二期）安置房工程(2＃—10#楼、村民活动礼堂及地下室）观测日期年月日观测层数：三层←↑→↓施工单位专职测量员、记录员：倪小军监理（建设）单位旁站监督人：观测点编号观测部位（柱、墙轴线等）全高检测（m) 层高检测（m）最大垂直偏差（mm）备注设计实测设计实测层高总高1 1/A轴 6.770 6。
775 3。
000 3.005 ←3、↓5←3、↓52 33/A轴 6.770 6.774 3。
000 3.004 ↑3、→4←2、↓43 1/U轴6。
770 6。
774 3。
000 3.004 ←1、↓6↓3、←44 33/U轴6。
770 6。
773 3。
000 3。
007 ↓2、←5→4、↓6观测点平面布置简图及说明：施工单位观测结果：施工单位项目专业技术负责人: 年月日监理(建设）单位核查结论:项目专业监理工程师监理项目部(章）(建设单位项目技术负责人）：年月日注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高(不考虑局部突出屋顶部分)。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度.编号:001 工程名称宜昌市点军区塘上龙悦(二期）安置房工程（2#—10#楼、村民活动礼堂及地下室）观测日期年月日观测层数:二层←↑→↓施工单位专职测量员、记录员：倪小军监理（建设)单位旁站监督人：观测点编号观测部位(柱、墙轴线等) 全高检测（m）层高检测(m）最大垂直偏差(mm）备注设计实测设计实测层高总高1 1/A轴3。
770 3.775 3。
770 3。
776 ←4、↓6←4、↓62 33/A轴3。
770 3.774 3.770 3。
775 ↑3、→6←4、↓43 1/U轴3。
770 3.773 3.770 3.777 ←4、↓4↓5、←64 33/U轴 3.770 3。
775 3。
770 3.776 ↓3、←5→6、↓4观测点平面布置简图及说明：施工单位观测结果：施工单位项目专业技术负责人：年月日监理(建设）单位核查结论:项目专业监理工程师监理项目部(章) (建设单位项目技术负责人）：年月日注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。

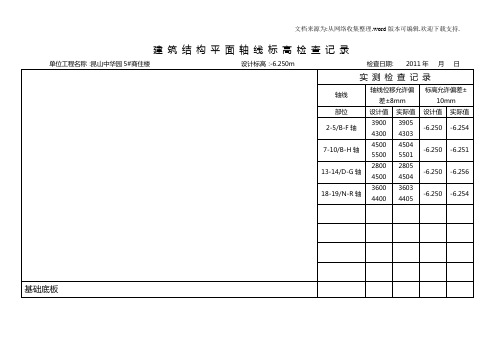

建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录单位工程名称：昆山中华园5#商住楼设计标高：14.970m 检查日期: 2011年月日填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录单位工程名称：昆山中华园5#商住楼设计标高：26.970m 检查日期: 2011年月日填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值建筑结构平面轴线标高检查记录填写内容1、绘出建筑物每层平面、标注轴线位置、设计图纸标高、单位工程负责人：工长：质量检查员：2、由单位工程负责人、工长、质量员检查、填写平面轴线、楼层标高偏差值。
建筑物垂直度、标高、全高测量记录【1】注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前, 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处, 每层每20m查一处；内墙按有代表性的自然间抽10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中, 对梁、柱, 应抽查构件数量的109 毛, 且不少于 3 件; 对墙和板，应按有代表性的自然间抽查10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度5m 左右划分检查面，板可按纵横轴线划分检查面，抽查10%, 且均不少于3面。
注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前, 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处, 每层每20m查一处；内墙按有代表性的自然间抽10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中, 对梁、柱, 应抽查构件数量的109 毛, 且不少于 3 件; 对墙和板，应按有代表性的自然间抽查10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度5m 左右划分检查面，板可按纵横轴线划分检查面，抽查10%, 且均不少于3面。
建筑结构平面轴线、标高检查记录
工程名称：安徽紫荆花壁纸股份有限公司车间三 结构层数： 设计标高： 米 检查日期：2015年 月 日
填写说明： 1、绘出建筑每层平面，标注轴线位置，设计图纸标高； 监理单位：
2、承重构件轴线，标高控制点全数检查；
3、监理工程师（建设单位项目负责人）、质量检查员检查平面轴线、楼层标高偏差值。
施工单位：
建筑结构平面轴线、标高检查记录
工程名称：横河山水澜湾工程9#楼 结构层数： 设计标高： 米 检查日期：2014年 月 日
2、承重构件轴线，标高控制点全数检查；
3、监理工程师（建设单位项目负责人）、质量检查员检查平面轴线、楼层标高偏差值。
施工单位：
建筑结构平面轴线、标高检查记录
工程名称：横河山水澜湾工程12#楼 结构层数： 设计标高： 米 检查日期：2015年 月 日
2、承重构件轴线，标高控制点全数检查；
3、监理工程师（建设单位项目负责人）、质量检查员检查平面轴线、楼层标高偏差值。
施工单位：。
建筑物垂直度、标高观测测量记录共 页第 1 页注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
③层高、总高的高度及最大注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
③层高、总高的高度及最大注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
③层高、总高的高度及最大注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
③层高、总高的高度及最大注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
③层高、总高的高度及最大注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
注：①房屋结构层及全高顶面标高，指室外地坪面到每层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。
结构尺寸、位置抽查记录(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除主体砼结构尺寸、位置抽查记录（100）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。
2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。
主体砼结构尺寸、位置抽查记录（100）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。
2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。
主体砼结构尺寸、位置抽查记录（100）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。
2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。
主体砼结构尺寸、位置抽查记录（100）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。
2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。
建筑结构平面轴线标高检查记录工程名称:保定新城三期二标段部位或标高：检查日期：年月日实测检查记录轴线轴线允许偏差±10mm 标高允许偏差±15mm单位工程负责人：施工员：技术员：填写内容：1、会出建筑物每层平面图、标注轴线位置、设计图纸标高；2、由单位工程负责人、工长、质量检查员、填写平面轴线、楼层标高偏差值。
建筑结构平面轴线标高检查记录工程名称:芜湖沁园小区西区2#楼工程部位或标高：基础垫层检查日期：年月日实测检查记录轴线轴线允许偏差±10mm 标高允许偏差±15mm单位工程负责人：施工员：技术员：填写内容：1、会出建筑物每层平面图、标注轴线位置、设计图纸标高；2、由单位工程负责人、工长、质量检查员、填写平面轴线、楼层标高偏差值。
建筑结构平面轴线标高检查记录工程名称:芜湖沁园小区西区10#楼工程部位或标高：基础垫层检查日期：年月日实测检查记录轴线轴线允许偏差±10mm 标高允许偏差±15mm单位工程负责人：施工员：技术员：填写内容：1、会出建筑物每层平面图、标注轴线位置、设计图纸标高；2、由单位工程负责人、工长、质量检查员、填写平面轴线、楼层标高偏差值。
建筑结构平面轴线标高检查记录工程名称:芜湖沁园小区西区3#楼工程部位或标高：基础垫层检查日期：年月日实测检查记录轴线轴线允许偏差±10mm 标高允许偏差±15mm单位工程负责人：施工员：技术员：填写内容：1、会出建筑物每层平面图、标注轴线位置、设计图纸标高；2、由单位工程负责人、工长、质量检查员、填写平面轴线、楼层标高偏差值。
建筑结构平面轴线标高检查记录工程名称:芜湖沁园小区西区4#楼工程部位或标高：基础垫层检查日期：年月日实测检查记录轴线轴线允许偏差±10mm 标高允许偏差±15mm单位工程负责人：施工员：技术员：填写内容：1、会出建筑物每层平面图、标注轴线位置、设计图纸标高；2、由单位工程负责人、工长、质量检查员、填写平面轴线、楼层标高偏差值。
附件二建筑结构实体质量检查检验用表表2.1 建筑结构工程原材料及实体检查检验要求检查项目检查检验数量检查方法检查用表不合格处理方法施工自查监理平行检验原材料钢筋按进场批次。
施工、监理共同目测和钢尺量测检查表2.2原材料平行检验不合格的应加倍进行检验，加倍检验仍不合格的应做退货处理，也不得用于工程。
模板按同期进场、同品种、同一规格、同一工程为一批进行验收；清理保养每周转一次应验收一次。
表2.3砖（砌块）每日进场的同厂家、同品种、同规格为一批，每批抽20块进行外观质量检验。
表2.4坍落度每车检验一次每十车检验一次用坍落度检测器和钢尺量测检查表2.5实体检验回弹检测——每一楼层同一类型构件各不少于2个回弹仪检测表2.6混凝土强度回弹平行检验不合格的应委托有资质的检测单位进行检测。
检测结果仍不合格的按质量问题处理。
钢筋保护层每层梁、板构件不少于10个，其中悬挑等主要受力构件所占的比例不宜小于50%每层不少于2个非破损法、局部破损法表2.7实体平行检验不合格的应对同一楼层同一类型构件加倍进行检验，加倍检验仍不合格的，按质量问题处理。
构件尺寸每一楼层同一类型构件不少于10个每一楼层同一类型构件不少于2个钢尺量测表2.8轴线全数检测每一楼层不少于10条钢尺或红外线测距仪量测表2.9平行检验不合格的，按质量问题处理。
层高每一楼层不少于10个自然间说明1、实体平行检验是在施工单位自检合格后实施，平行检验应有一半数量复核施工单位自检的数据。
2、实体平行检验结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单位进行检测，找出原因后，对相应楼层重新进行自检和平行检验。
3、混凝土强度回弹平行检验结果低于设计值1个等级或钢筋保护层、构件尺寸、轴线、层高平行检验数据超过规范允许偏差1.5倍（钢结构1.2倍）时，判定为平行检验不合格。
表2.2 钢筋进场外观检验（报验）记录工程名称: 编号：序号钢筋型号生产厂家进场时间数量（t）炉批号直径偏差（mm）外观质量外加工进场抽检情况检查结论锈蚀(颗粒状、片状)裂纹油污平直损伤检验结论施工单位检查人：监理机构检验人：质检员：监理工程师：年月日说明：1、施工单位的专职质检员、材料员与监理机构的监理工程师、监理员一起进行检验。
