离心泵特性曲线的测定实验报告离心泵特性曲线的测定实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产、农业灌溉和城市供水等领域。
了解离心泵的特性曲线对于正确选择和使用离心泵至关重要。
本实验旨在通过测定离心泵的特性曲线，分析其性能参数，为离心泵的应用提供参考。
一、实验目的1. 了解离心泵的基本原理和工作特性；2. 掌握离心泵特性曲线的测定方法；3. 分析离心泵的性能参数，如扬程、流量和效率等。
二、实验原理离心泵是利用离心力将液体从低压区域输送到高压区域的装置。
其工作原理是通过转子的旋转产生离心力，使液体在离心力的作用下产生压力，从而实现液体的输送。
离心泵的特性曲线是描述离心泵在不同工况下流量、扬程和效率之间关系的曲线。
三、实验仪器和材料1. 离心泵实验装置；2. 流量计；3. 压力计；4. 温度计。
四、实验步骤1. 连接实验装置：将离心泵与流量计、压力计和温度计等仪器连接好，确保密封良好；2. 开始实验：首先调整离心泵的转速，使其达到设定值。
然后逐渐调整流量计的开度，记录不同流量下的压力和温度数据；3. 测定数据：根据实验装置的读数，得到不同流量下的扬程、压力和温度数据；4. 绘制特性曲线：根据测得的数据，绘制离心泵的特性曲线，包括流量-扬程曲线和效率-流量曲线；5. 分析结果：根据特性曲线，计算出离心泵的最大流量、最大扬程和最佳效率点。
五、实验结果和分析根据实验数据绘制的特性曲线显示了离心泵在不同工况下的性能表现。
根据流量-扬程曲线，我们可以得到离心泵的最大流量和最大扬程。
最大流量是指离心泵能够输送的最大液体流量，而最大扬程是指离心泵能够提供的最大扬程高度。
根据效率-流量曲线，我们可以得到离心泵的最佳效率点。
最佳效率点是指离心泵在该点下的效率最高，能够以最小的能量损失输送液体。
通过分析特性曲线，可以选择合适的工况来提高离心泵的效率和使用寿命。
六、结论通过实验测定离心泵的特性曲线，我们可以得到离心泵在不同工况下的性能参数。
长江大学化工原理实验报告实验名称：离心泵特性曲线测定学院：化学与环境工程学院专业：环境工程班级：环工10902班姓名：闵红博学号：200903183 序号：17 指导教师：侯明波日期：2012年3月实验二 离心泵特性曲线测定一、实验目的1．了解离心泵结构与特性，熟悉离心泵的使用； 2．掌握离心泵特性曲线测定方法。
二、实验内容1．练习离心泵操作；2．了解通过压力传感器的工作原理； 3．了解离心泵流量的自动控制和调节4．练习通过计算机用一元多项式回归方法，求特征曲线。
三、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。
由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。
1．扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：fh gu g p z H g u g p z ∑+++=+++2222222111ρρ（1）由于两截面间的管长较短，通常可忽略阻力项f h ∑，速度平方差也很小故可忽略，则有 (=H g p p z z ρ1212)-+-210(H H H ++=表值）（2）由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。
2．轴功率N 的测量与计算k N N ⨯=电（W ）（3）其中，N 电为电功率表显示值，k 代表电机传动效率，可取95.0＝k 。
3．效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体经过泵时所获得的实际功，轴功率N 是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。
泵的有效功率Ne 可用下式计算：g HQ Ne ρ=（4）故泵效率为 %100⨯=N gHQ ρη（5）4．转速改变时的换算泵的特性曲线是在定转速下的实验测定所得。
化工原理实验实验名称：离心泵性能试验 实验目的：1、 了解离心泵的构造，掌握其操作和调节方法。
2、 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。
3、 熟悉孔板流量计的构造、性能及安装方法。
4、 测定孔板流量计的流量系数。
5、 测定管路特性曲线。
实验设备：离心泵性能试验装置一套 实验原理：1、 离心泵特性曲线的测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。
其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到，如图1中的曲线。
由于实际情况中流体在管内流动时必然会受到阻力而产生阻力损失，从而使实际压头要比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He~Q 、N~Q 和η~Q 三条曲线称为离心泵的特性曲线。
根据此曲线也可以求出泵的最佳操作范围。
（1）、泵的扬程HeHe=H 压力表+H 真空表+H 0 式中，H 压力表——泵出口出的压力，m H 2O 。
H 真空表——泵入口出的真空度，m H 2OH 0——压力表和真空表测压口之间的垂直距离，H 0=0.3m 。
（2）、泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值为高，所以泵的总效率为流量压头图1、离心泵理论压头与实际压头η=Ne/N 轴Ne=QHe ρ/102 式中, Ne ——泵的有效功率，kW Q ——流量，m 3/sHe ——扬程，mρ——流体密度，kg/m 3由泵轴输入离心泵的功率N 轴为 N 轴=N 轴 η电η转式中，N 轴——电机的输入功率，kW η电——电机效率，取0.9η转——传动装置的传动效率，一般取1.0 2、 孔板流量计孔流系数的测定孔板流量计的构造原理如图2所示，在水平管路上装有一块孔板，其两侧接测压管，分别与压差传感器的两端连接。
孔板流量计时利用流体通过锐孔的节流作用，使流速增大，压强减少，造成孔板前后压强差，作为测量依据。

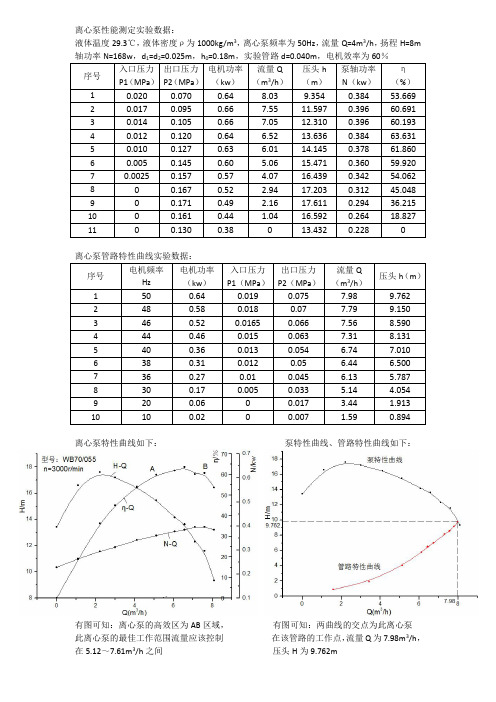

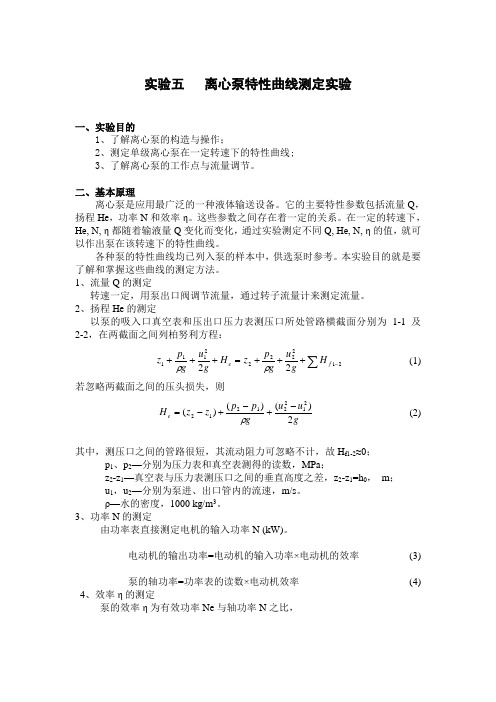

实验五 离心泵特性曲线测定实验一、实验目的1、了解离心泵的构造与操作；2、测定单级离心泵在一定转速下的特性曲线;3、了解离心泵的工作点与流量调节。
二、基本原理离心泵是应用最广泛的一种液体输送设备。
它的主要特性参数包括流量Q ，扬程He ，功率N 和效率η。
这些参数之间存在着一定的关系。
在一定的转速下，He, N, η都随着输液量Q 变化而变化，通过实验测定不同Q, He, N, η的值，就可以作出泵在该转速下的特性曲线。
各种泵的特性曲线均已列入泵的样本中，供选泵时参考。
本实验目的就是要了解和掌握这些曲线的测定方法。
1、流量Q 的测定转速一定，用泵出口阀调节流量，通过转子流量计来测定流量。
2、扬程He 的测定以泵的吸入口真空表和压出口压力表测压口所处管路横截面分别为1-1及2-2，在两截面之间列柏努利方程：∑-+++=+++212222211122f e H gu g p z H g u g p z ρρ (1)若忽略两截面之间的压头损失，则gu u g p p z z H e 2)()()(21221212-+-+-=ρ (2)其中，测压口之间的管路很短，其流动阻力可忽略不计，故H f1-2≈0；p 1、p 2—分别为压力表和真空表测得的读数，MPa ；z 2-z 1—真空表与压力表测压口之间的垂直高度之差，z 2-z 1=h 0， m ；u 1，u 2—分别为泵进、出口管内的流速，m/s 。
ρ—水的密度，1000 kg/m 3。
3、功率N 的测定由功率表直接测定电机的输入功率N (kW)。
电动机的输出功率=电动机的输入功率×电动机的效率 (3)泵的轴功率=功率表的读数×电动机效率 (4)4、效率η的测定泵的效率η为有效功率Ne 与轴功率N 之比，NN e=η (5) 其中：Ne = HeQρg ，[W]；He —扬程，m ；Q —流量，m 3/s 。
三、实验装置与流程 1、实验装置的特点使用方便，安全可靠，数据稳定，重现性好。
离心泵特性曲线测定实验报告离心泵特性曲线测定一、实验目的：1、了解离心泵的构造与特性，掌握离心泵的操作方法；2、测定并绘制离心泵在恒定转速下的特性曲线。
3、学习工业上流量、功率、转速、压力和温度等参数的测量方法，使学生了解涡轮流量计、电动调节阀以及相关仪表的原理和操作。
二、实验原理：离心泵的主要性能参数有流量Q、压头H、效率和轴功率N，在一定转速下，离心泵的送液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。
而且，当期流量变化时，泵的压头、功率、及效率也随之变化。
因此要正确选择和使用离心泵，就必须掌握流量变化时，其压头、功率、和效率的变化规律、即查明离心泵的特性曲线。
用实验方法测出某离心泵在一定转速下的Q、H、n、N，并做出H-Q、n-Q、N-Q曲线，称为该离心泵的特性曲线。
扬程（压头）H（m）分别取离心泵进口真空表和出口压力表处为1、2截面，列柏努利方程得：2u2?u12p2?p1He?h0hf2g?g因两截面间的管长很短，通常可忽略阻力损失项Hf，流速的平方差也很小故可忽略，则： H?p2?p1?H0 ?g式中ρ：流体密度，kg/m3 ；p1、p2：分别为泵进、出口的压强，Pa；u1、u2：分别为泵进、出口的流速，m/s；z1、z2：分别为真空表、压力表的安装高度，m。
由上式可知，由真空表和压力表上的读数及两表的安装高度差，就可算出泵的扬程。
泵的有效功率Ne与泵效率η的计算式为：Ne＝Qheηg；η＝Ne/N测定时，流量Q可用涡轮流量计或孔板流量计来计量。
轴功率N 可用马达－天平式测功器或功率来表测量。
离心泵的性能与其转速有关。
其特性曲线是某一恒定的给定转速（一般nl＝2900PRM）下的性能曲线。
因此，如果实验中的转速n与给定转速nl有差异，应将实验结果换算成给定转速下的数值，并以此数值绘制离心泵的特性曲线。
换算公式如下：1当?nn?20%时，Q1?QQH?gnnn1He1?He(1)2N1?N(1)3?1?1e1n n n2 N1三、装置与流程：水由水箱1阀2、离心泵4涡轮流量计9回水箱1四、操作步骤及注意事项：（一）实验步骤1.实验准备（1）实验用水准备：清洗水箱，并加装实验用水；（2）离心泵排气：通过灌泵漏斗给离心泵灌水，排除泵内气体2. 实验开始（1）仪表自检情况，打开泵进口阀，关闭出口阀，试开离心泵，检查电机运转时声音是否正常，离心泵运转的方向是否正确。
中国地质大学（）材料与化学学院实验名称：离心泵特性曲线的测定实验指导老师：惠仙姓名：安、箭、江汶峰、周登辉班级：031114日期：2013年10月29日实验二 离心泵特性曲线的测定实验一、实验容测定一定转速下离心泵的特性曲线。
二、实验目的1、了解离心泵的结构特点，熟悉并掌握离心泵的工作原理和操作方法。
2、掌握离心泵特性曲线测定方法。
三、基本原理离心泵是工业上最常见的液体输送机械之一，离心泵的特性，通常与泵的结构、泵的转速以及所输送液体的性质有关，影响因素很多。
因此离心泵的特性只能采用实验的方法实际测定。
在泵的进口管分别安装上真空表和压力表，则可根据伯努利方程得到扬程的计算公式gu u h g P g P H 22122012e -++-=ρρ①式①中h 0——二测压点截面之间的垂直距离，m ；P 1——真空表所处截面的绝对压力，MPa ；P 2——压力表所处截面的绝对压力，MPa ； u 1——泵进口管流速，m/s ； u 2——泵出口管流速，m/s ； H e ——泵的实际扬程，m 。
由于压力表和真空表的读数均是表示两测压点处的表压，因此，式①可表示为2gu -u 21220e +++=h H H H 真压②其中g2ρP H =压 ③gP H ρ1=真 ④式③、④中的P 2和P 1分别是压力表和真空表的显示值。
离心泵的效率为泵的有效功率与轴功率之比值，e 轴N N=η ⑤式⑤中η——离心泵的效率；N e ——离心泵的有效功率，kW ； N 轴——离心泵的轴功率，kW 。
有效功率可用下式计算][e W g Q H N e ρ=⑥或][102kW Q H N e e ρ=⑦泵的轴功率是由泵配置的电机提供的，而输入电机的电能在转变成机械能时亦存在一定的损失，因此，工程上有意义的是测定离心泵的总效率（包括电机效率的转动效率）。
电轴总ηηη=⑧实验时，使泵在一定转速下运转，测出对应于不同流量的扬程、电机输入功率、效率等参数值，将所有数据整理后用曲线表示，即得泵的特性曲线。
离心泵特性曲线的测定一、实验目的1．学习离心泵的操作。
2．测定单级离心泵在固定转速下的特定曲线。
二、实验原理离心泵的性能一般用三条特性曲线来表示，分别为H-Q 、N-Q 和-Q 曲线，本实验利用如图1所示的实验装置进行测定工作。
泵的压头用下式计算gu u h H H H 221220-+++=真空表压力表其中压力表H 及真空表H 分别表示离心泵出口压力表和进口真空表的读数换算成米液柱的数值，0h 表示进、出口管路两测压点间的垂直距离，可忽略不计，21u u =，故真空表压力表H H H +=g QH N e ρ=/(36001000)效率%100⨯=NN eη, 式中：e N ——泵的有效功率，kW ；N ——电机的输入功率，由功率表测出，kW ；Q ——泵的流量，-13h m ⋅。
图1. 实验装置流程图1-底阀 2-入口真空表 3-离心泵 4-出口压力表 5-充水阀6-差压变送器 7-涡轮流量计 8-差压变送器 9-水箱离心泵入口和出口管的规格为1#~2#装置，入口内径为，出口内径为3#~8#装置，入口内径为41mm，出口内径为48三、实验步骤1．打开充水阀向离心泵泵壳内充水。
2．关闭充水阀、出口流量调节阀，启动总电源开关，启动电机电源开关。
3．打开出口调节阀至最大，记录下管路流量最大值，即控制柜上的涡轮流量计的读数。
4．调节出口阀，流量从最大到最小测取8次，再由最小到最大测取8次，记录各次实验数据，包括压力表读数、真空表读数、涡轮流量计的读数、功率表的读数。
5．测取实验用水的温度。
6．关闭出口流量调节阀，关闭电机开关，关闭总电源开关。
注意事项：离心泵禁止在未冲满水的情况下空转。
四、数据处理与讨论水温：℃，离心泵型号规格：序流量泵入口压力（表压）泵出口压力（表压）电机功率扬程效率号 13-⋅h mmmHg mmH 2O kPa mmH 2O kW m % 1 -128 -1740 9820 2 -100 -1359 10820 3 -61 -829 12308 4 -34 -462 13338 5 -28 -381 13644 6 -17 -231 14103 7 -9 -122 14358 8 -3 -41 14593 9 3 41 15011 10 -1 -14 14654 11 -15 -204 14174 12 -36 -489 13359 13 -63 -859 12237 14 -80 -1087 11534 15 -97 -1318 10954 16 -126 -1713 9904 17-128-17409802以第3组数据作为计算举例：水温为25C 时的密度为998kg/m 3m 14.131000/)12308829(=+=+=压力表真空表H H HkW g HQ N e 247.01000360081.999892.614.1310003600=⨯⨯⨯⨯=⨯=ρ%6.38641.0247.0===N N e η 以流量Q 为横坐标，η及e H N ,为纵坐标，绘出此离心泵的特性曲线，如图2所示。
化⼯原理实验1离⼼泵特性曲线的测定实验⼀：离⼼泵特性曲线的测定本实验要求掌握：离⼼泵特性曲线的概念离⼼泵性能参数的测定⽅法流量 Q的测定扬程H的测定轴功率N的测定效率η转速n的测定离⼼泵特性曲线的概念:离⼼泵的主要性能参数有流量Q（也叫送液能⼒）、扬程H(也叫压头)、轴功率 N和效率η。
在⼀定的转速下，离⼼泵的扬程H、轴功率N和效率η均随实际流速Q的⼤⼩⽽改变。
通常⽤⽔经过实验测出Q-H、Q-N及Q-η之间的关系，并以三条曲线分别表⽰出来，这三条曲线就称之为离⼼泵的特性曲线。
离⼼泵的特性曲线是确定泵适宜的操作条件和选⽤离⼼泵的重要依据。
但是，离⼼泵的特性曲线⽬前还不能⽤解析⽅法进⾏精确计算，仅能通过实验来测定，⽽且离⼼泵的性能全都与转速有关；在实际应⽤过程中，⼤多数离⼼泵⼜是在恒定转速下运⾏，所以我们要学习离⼼泵恒定转速下特性曲线的测定⽅法。
思考题：1、试从所测实验数据分析离⼼泵在启动时为什么要关闭出⼝阀？答：关闭出⼝阀是为了让泵能正常运⾏起来。
因为，离⼼泵在启动前是没有⽔的，⽽在其启动后，扬程会很低，流量却很⼤，使离⼼泵的功率也很⼤，容易超载，使泵的电机及线路损坏。
2、启动离⼼泵之前为什么要引⽔灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？答：启动离⼼泵之前要引⽔灌泵是为了避免⽓缚现象的发⽣。
如果发⽣⽓缚现象，会使离⼼泵⽆法输出液体。
如果，引⽔灌泵后仍然⽆法启动，那就有可能离⼼泵坏了。
3、为什么⽤泵的出⼝阀调节流量？这种⽅法有什么优缺点？是否还有其他⽅法调节流量？答：在固定的转速下扬程是固定的的情况下，离⼼泵可以通过调节出⼝阀就是调节导流⾯积来改变流量，这个⽅法⽐较简单可⾏，但是，同时较为消耗能量。
我们也可以使⽤变频器调节电机转速来调节流量，⼜能减少能量，节约⽤电。
4、离⼼泵泵启动后，出⼝阀如果不开，压⼒表读数是否会不断上升？为什么？答：是。
因为离⼼泵的进⼝和出⼝是有间隙的，达到⼀定压⼒后，⽔只在出⼝和进⼝处循环，所以压⼒会上升到⼀定程度就不再上升并保持在这个压⼒上。
中国地质大学（武汉）材料与化学学院实验名称：离心泵特性曲线的测定实验指导老师：刘惠仙姓名：班级：日期：2013年10月29日- 1 -实验二 离心泵特性曲线的测定实验一、实验内容测定一定转速下离心泵的特性曲线。
二、实验目的1、了解离心泵的结构特点，熟悉并掌握离心泵的工作原理和操作方法。
2、掌握离心泵特性曲线测定方法。
三、基本原理离心泵是工业上最常见的液体输送机械之一，离心泵的特性，通常与泵的结构、泵的转速以及所输送液体的性质有关，影响因素很多。
因此离心泵的特性只能采用实验的方法实际测定。
在泵的进口管分别安装上真空表和压力表，则可根据伯努利方程得到扬程的计算公式gu u h g P g P H 22122012e -++-=ρρ ① 式①中h 0——二测压点截面之间的垂直距离，m ；P 1——真空表所处截面的绝对压力，MPa ；P 2——压力表所处截面的绝对压力，MPa ；u 1——泵进口管流速，m/s ；u 2——泵出口管流速，m/s ；H e ——泵的实际扬程，m 。
由于压力表和真空表的读数均是表示两测压点处的表压，因此，式①可表示为2gu -u 21220e +++=h H H H 真压 ② 其中g2ρP H =压 ③ gP H ρ1=真 ④ 式③、④中的P 2和P 1分别是压力表和真空表的显示值。
离心泵的效率为泵的有效功率与轴功率之比值，中国地质大学（武汉） 化工原理实验- 2 -e 轴N N =η ⑤ 式⑤中η——离心泵的效率；N e ——离心泵的有效功率，kW ；N 轴——离心泵的轴功率，kW 。
有效功率可用下式计算][e W g Q H N e ρ= ⑥或][102kW Q H N e e ρ= ⑦泵的轴功率是由泵配置的电机提供的，而输入电机的电能在转变成机械能时亦存在一定的损失，因此，工程上有意义的是测定离心泵的总效率（包括电机效率的转动效率）。
电轴总ηηη= ⑧实验时，使泵在一定转速下运转，测出对应于不同流量的扬程、电机输入功率、效率等参数值，将所有数据整理后用曲线表示，即得泵的特性曲线。
四、实验设计实验设计包括实验操作方案的确定，数据测定点及测试方法和操作控制及控制方法的确定，以及实验装置流程的设计。
实验方案用自来水做实验物料；在离心泵转速一定的条件下，测定不同流速下离心泵进、出口压力和电机功率，即可由式⑤、⑥和⑦计算出相应的扬程、功率和效率；在实验布点时，要考虑到泵的效率随流量变化的趋势。
测试点及测试方法根据实验原理，需测定的原始数据有：泵两端的压力P 1和P 2，离心泵电机功率N e ，流量Q 、水温t （以确定水的密度），以及进出口管路管径d 1和d 2，据此可配置相应的测试点和测试仪表。
离心泵出口压力P 2由压力表测定离心泵入口压力P 1由真空表测定流量由装置设在管路中的涡轮流量计测定，涡轮流量计在安装时，必须保证仪表前后有足够的直管稳定段和水平段，涡轮流量计的二次显示仪表采用数字电子仪表，其流量计算为ξf Q =离心泵特性曲线的测定实验- 3 -其中Q ——流量，L/s ；ƒ——流量计的转子频率；ξ——涡轮流量计的仪表系数。
电机功率采用数字仪表测量N 电=15×显示读数（kW ）水的温度由水银温度计测定，温度计安装在泵出口管路的上方。
原始数据记录表格式如下表所示。
表2-1 离心泵特性曲线测定原始数据表涡轮流量变送器编号990433 涡轮流量变送器仪表常数 327.16 泵进口管径d 140 mm 泵出口管径d 2 32 mm 泵型号1½BL-6 泵转速 2900 r/min 水温 22 ℃No.涡轮流量计 频率f 真空表P 1 （MPa ） 压力表P 2 （MPa ） N 显示（W ） N 电（W ） 11190 0.0000 0.143 83.5 1252.5 21145 0.0000 0.152 83.2 1248.0 31106 0.0000 0.158 83.0 1245.0 41062 0.0000 0.163 81.1 1216.5 51023 0.0000 0.170 79.0 1185.0 6979 0.0000 0.176 78.5 1177.5 7924 0.0000 0.183 76.3 1144.5 8874 0.0000 0.188 75.0 1125.0 9825 0.0000 0.194 72.7 1090.5 10773 0.0000 0.200 70.5 1057.5 11723 0.0000 0.204 67.6 1014.0 12669 0.0000 0.209 66.0 990.0 13625 0.0000 0.212 65.5 982.5 14570 0.0000 0.217 64.0 960.0 15522 0.0000 0.220 61.0 915.0 16422 0.0000 0.223 56.5 847.5 17321 0.0000 0.228 52.1 781.5 18234 0.0000 0.230 48.5 727.5 19111 0.0000 0.231 40.5 607.5 200 0.0000 0.232 37.4 561.0控制点和调节方法中国地质大学（武汉）化工原理实验试验中控制的参数是流量Q，可用调节阀来控制流量。
为保证系统满灌，将控制阀安装在出口管路的末端。
实验装置及流程主要设备：离心泵、循环水箱、涡轮流量计、流量调节阀、压力表、真空表、温度计实验装置流程图如下所示，由离心泵和进出口管路、压力表、真空表、流量计和调节控制阀组成控制系统。
实验物料为自来水，为节约起见，配置水乡循环使用。
为保证离心泵启动时保持满灌，排出泵壳内的空气，在泵的进口管路末端安装有止逆底阀。
1、循环水槽；2、真空表；3、排气阀；4、离心泵；5、功率表；6、压力表；7、引水阀；8、温度计；9、涡轮流量计；10、控制阀五、实验操作要点1、首先打开引水阀引水灌泵，并打开泵体的排气阀排出泵内的的气体，确认泵已经灌满且其中的空气已排净，关闭引水阀和泵的排气阀。
2、在启动泵前，要关闭出口控制阀的显示仪表电源开关，以使泵在最低负荷下启动，避免启动脉冲电流过大而损坏电机和仪表。
3、启动泵，然后将控制阀开到最大以确定实验范围，在最大流量范围内合理布置实验点。
- 4 -离心泵特性曲线的测定实验- 5 -4、将流量调至某一数值，待系统稳定后，读取并记录所需数据。
5、实验结束时，先将控制阀关闭，再给关闭电机电源开关和总电源。
六、实验数据处理和结果讨论分析部分的要求和建议1、离心泵特性曲线的测定实验数据整理表。
表2-2 离心泵特性曲线的测定实验数据整理表在22 ℃时，水的物理性质如下：ρ = 998.0 kg/m -3No.流量Q 103（m 3/s ） 扬程He （m-H 2O) 有效功率N e (kW) 轴功率N 轴（kW) 效率η（％） 13.64 15.22 0.542 1.253 43.3 23.50 16.10 0.552 1.248 44.2 33.38 16.67 0.552 1.245 44.3 43.25 17.14 0.545 1.217 44.8 53.13 17.82 0.546 1.185 46.0 62.99 18.39 0.539 1.178 45.8 72.82 19.06 0.527 1.145 46.1 82.67 19.53 0.511 1.125 45.4 92.52 20.11 0.497 1.091 45.5 102.36 20.69 0.479 1.058 45.3 112.21 21.06 0.456 1.014 44.9 122.04 21.54 0.431 0.990 43.6 131.91 21.82 0.408 0.983 41.5 141.74 22.31 0.380 0.960 39.6 151.60 22.59 0.353 0.915 38.6 161.29 22.85 0.289 0.848 34.1 170.98 23.33 0.224 0.782 28.7 180.72 23.52 0.165 0.728 22.6 190.34 23.60 0.078 0.608 12.9 20 0.00 23.70 0.000 0.561 0.0中国地质大学（武汉） 化工原理实验- 6 -2、计算示例（以原始数据表中第一行数据进行计算）根据涡轮流量计频率f 以及涡轮流量变送器仪表常数ξ（327.16），可计算出流量Q3.64327.161190===ξf Q L/s 得到流量Q 后，根据进出口管径，可分别计算得泵进口和出口的流速u 1和u 290.204.041064.3423-211=⨯⨯=⨯=ππd Q u m/s 52.4032.041064.3423-22=⨯⨯=⨯=ππd Q u m/s 随即伯努利方程可计算得到扬程公式 m g u u h g P g P H 22.1581.9290.2-52.481.999810143.022262122012e =⨯+⨯⨯=-++-=ρρ 电机功率和有效功率可得N 电=15*显示读数（W ）=15⨯83.5=1252.5 W=1.253 kWkW kW g Q H N e 542.081.9998.064.322.15][e =⨯⨯⨯==ρ%3.43%100253.1542.0%100%100=⨯=⨯=⨯=电轴电轴总N N ηηη 注：N 电≈ N 轴3、作出离心泵的特性曲线。
离心泵特性曲线的测定实验- 7 -中国地质大学（武汉）化工原理实验4、对实验结果进行分析讨论。
如：离心泵的扬程、效率及泵的功率与流量之间的关系，分析一下之所以出现这种现象的原因，所得结果的工程意义等，从中得到若干结论。
根据H-Q曲线可知，离心泵压头在比较大的流量范围内随着流量的增大而减小。
根据N-Q曲线可知，离心泵的轴功率随流量的增大而增大。
根据η-Q曲线可知，开始泵的功率随流量的增大而增大，达到最大值后，又随着流量的增加而降低。
工程意义：指导离心泵实际使用时在最高效率点附近工作，从而提高泵的使用寿命提高生产效率。
5、对实验数据作出误差分析，评价结果好坏，并分析原因。
误差分析：仪器使用时间过长，系统误差大。
在各个仪表读数时不能保证同时读数，且每个成员的误差估读不一样。
因为场地原因，装置设计时不是理想的模型。
结果评价：数据基本满足标准离心泵特性曲线，但是因为系统误差及操作方面的原因少部分点误差较大。
总的来说结果较好。
6、论述一下对实验装置和实验方案的评价。
离心泵的安装高度存在问题，不是理想模型，且真空表存在问题基本上没读数。
