目录
1、编写依据
2、工程概况及工程量
3、作业准备工作及条件
4、作业程序与施工技术措施及工艺要求
5、作业的质量要求
6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施
7、提示出现危险及紧急情况时具有针对性的预防与应急措施
8、施工危险因素和环境因素辨识及控制对策表
1、工程概况及工程量
1.1工程概况:
环保工程成套高新热电厂4x75th+1x220th机组烟气脱硫工程，本工程建设规模为5台锅炉采用5炉3塔（按一期2台75t/h 、二期2台75t/h 各设一塔，二期1台220t/h 单独一塔）布置方式。
1.2主要工程量
垂直接地极制作安装(Φ50×5 L=2.5m)：32支
一次接地干线敷设(-70×7)：800米
二次接地干线敷设(-40×6)：1500米
2、编写依据：
2. 1 提供的施工图纸.
2.2《电气装置安装工程质量检验及评定工程》DL/T5161.6--2002
2.3《电气安装工程接地装置施工及验收规》GB50169--2006
2. 4《电力建设安全工作规程》第1部分火力发电厂DL5009.1--2009
2. 5《工程建设标准性强制条文》--2009
2. 6建设单位有关标准和管理程序
3、作业准备工作及条件
3.1作业人员的质量
3.1.1施工组长能够熟练掌握该项目的施工程序和作业方法。
3.1.2施工人员要有良好的安全、质量意识,服从分配、听从指挥,具备该项目的专业技能。
3.1.3焊接人员必须有上岗证。
3.2作业机械、仪器、仪表的要求
为保证工作顺利进行，应该使用经检验合格的工具，施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。
4.1 从供应科领出的镀锌扁钢进行清点，核对型号无误后进行验收。合理选择扁钢的存放地点，以免扭曲变形。
4.2 室外接地线、接地极的安装。
4.2.1垂直接地极采用φ50×5的热镀锌瓦斯管制作，长度为2.5米，并割一便于打入的斜口，将接地极垂直打入挖好的接地沟道，顶部埋设深度为0.8米。接地极的位置按设计图纸布置，集中接地极间最小距离不小于5米。
4.2.2屋外接地母线均采用-70×7镀锌扁钢。焊接时，扁钢搭接长度不小于120mm。埋设深度为0.8米，距厂房基础的水平距离不小于1.5米。所有焊口涂防腐漆处理，并在引入线位置涂刷接地标志。
4.3 室接地装置的安装。
4.3.1在土建砌墙施工前，将室外接地干线穿入φ80钢管引入室，预埋零米下方，至少有2个引入点。
4.3.2室接地线采用-40×6的镀锌扁钢。屋接地干线地面-350mm暗敷，每根框架柱子引上500mm接地端子，各配电间室引上接地带，根据室大小设置2-6处，所有引上接地带设计专用母线接地柱。接地线穿墙或穿楼板的地方用φ80的瓦斯管保护。按规定间距固定于墙壁，整齐均匀，弯曲处固定件间距符合要求。
4.3.3 将扁钢平直，并将若干根弯成弧形扁钢，用于建筑物伸缩缝处。
4.3.4 沿高度线将接地扁钢侧立焊接于固定支持件上，焊接牢固，安装高度、弯曲半径符合要求，焊接长度符合要求,按适当部位安装接线端子M12×35镀锌螺栓。
4.3.5上引线沿柱子敷设，每层不少于2根,各层之间采用焊接,焊接搭接长度符合要求。
4.3.6 设备接地采用接地端子与接地干线的分支用镀锌螺栓连接。
4.3.7锅炉部分接地，锅炉支墩顶上的钢柱应与接地干线牢固焊接，将锅炉钢结构整体接地。
4.3.8室外开关厂采用网状接地布置，布置72根接地极与4组集中接地装置。
4.3.9 A排墙外屋外变压器共布置31根接地极与4组集中接地装置。
5、作业的质量要求
5.1质量要求
5.1.1 接地极、接地线规格、接地带敷设路径均符合设计要求，接地极间的距离不小于其长度的2倍，埋入地下最高点离地面距离不小于800㎜。
5.1.2 接地干线应在不同的两点及以上与接地网连接。自然接地体应在两点及以上与接地干线或接地网连接。
5.1.3 每个电气设备的接地线应并接在接地分支或接地干线上，不得在一个接地线中串接几个需要接地的电气设备。
5.1.4 镀锌扁钢的镀锌层完好，接地线与接地线、接地线与接地极的焊接，其搭接长度大于扁钢宽度的2倍，至少焊接三条缝，且焊缝饱满，焊接牢固。焊缝涂防腐漆。
5.1.5 在接地线引向接地物的入口处刷白色底漆，并标以黄绿相间接地符号。
5.1.6 接地线与建筑物墙壁间的间隙为10—15mm，接地线平面安装不直度小于等于5㎜，侧面安装不直度小于等于5㎜，水平敷设全长标高差小于等于5㎜，垂直敷设全长标高差小于等于5㎜。
5.1.7 明敷接地线的表面应涂以15—100mm宽度相等的绿色和黄色相间的条纹。
5.1.8 整个接地网连接可靠，接地线规格正确，防腐层完好，标志齐全明显。接地电阻不大于0.168欧姆。
5.1.9 扁钢平弯弯曲半径不小于2倍的扁钢厚度，扁钢立弯的弯曲半径不小于扁钢的宽度，扭弯长度不小于2.5倍的扁钢宽度，弯曲段无裂纹、皱折。
5.1.10接地线敷设完毕后回填土应没有渣石、杂物且应夯实。
5.1.11做好施工记录、隐蔽工程记录、及时办理签证，验收合格后才可隐蔽。
5.1.12 避雷针、变压器中性点及其它户外重要设备的接地均采用双引下线，其中避雷针、变压器中性点接地处设集中接地装置，接地电阻≤1欧姆。
5.1.13 接地网与电缆沟交叉处应与沟通条予埋扁铁焊接。
5.1.14 接地网边缘转角做成圆弧形，圆弧半径不小于5米，在主要道路与地网交叉处应敷设Φ80镀锌钢管。
5.1.15 在接地线跨越建筑物伸缩缝、沉降缝时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
5.2强条要求
第2.1.1条电气装置的下列金属部分，均应接地或接零：
一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、电热设备的金属外壳。
八、控制电缆的金属护层。
第2.1.3条需要接地的直流系统的接地装置应符合下列要求：
一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。
四、三线制直流回路的中性线宜直接接地。
第2.2.5条在地下不得采用裸铝导体作为接地体或接地线。
第2.2.7条不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
第2.3.3条接地线应防止发生机械损伤和化学腐蚀。在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用管子或角钢等加以保护。接地线在穿过墙壁，楼板和
地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
第2.3.4条接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
第2.3.5条每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
第2.3.1l条当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
第2.3.15条高压配电间隔和静止补偿装置的栅栏门绞链处应用软铜线连接，以保持良好接地。
第2.3.16条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地。
第2.4.2条接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：
一、扁钢为其宽度的2倍(且至少3个棱边焊接)。
二、圆钢为其直径的6倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
四、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
第2.5.1条避雷针(线、带、网)的接地，尚应遵守下列规定：
一、避雷针(带)与引下线之间的连接应采用焊接。
二、避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。
三、建筑物上的防雷设施采用多根引下线时，宜在各引下线距地面的1.5m～1.8m处设置断接卡，断接卡应加保护措施。
四、装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应有两处与接地体对称连接。
五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m 时，应采取均压措施或铺设卵石或沥青地面。

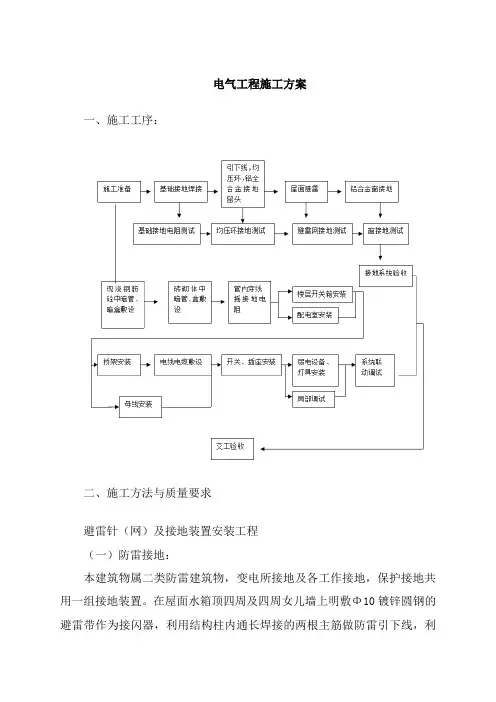

室内电气工程施工方案 一、施工顺序1 遵循先土建后设备的原则，根据土建基础—主体—屋面—外墙—其它装修的施工顺序，设备安装的施工顺序基本确定如下：基础接地焊接、配合主体施工进行电气管、管道预埋、设备孔洞预留、避雷引下线焊接—外墙雨水管安装、配线、给排水管道安装、电气及卫生设备安装。在实施过程中，可根据实际情况进行调整，并及时进行接地电阻测试，确保施工质量及工程按时验收。 二、施工流向 主体完成之前，主要是配合土建自下而上进行基础接地焊接，等电位联接引下线焊接、预埋、预留工作，同时配合土建墙体砌筑进行电气配管、管道预埋。主体完成之后电气部分自上而下依次进行等电位联接，配线，灯具及电器件安装，最后进行调试工作。各工种之间应紧密配合，在施工平面上则依土建施工段来划分设备安装的施工段。 三、电气工程工艺流程 （一）准备阶段：图纸会审→设备、材料、加工件计划→设备、材料验收→编制技术方案→施工机具配置。 （二）施工阶段：技术安全交底→配合土建预埋预留→支吊架制作安装→二次配管→电缆电线敷设→配电箱安装→开关、插座、灯具安装→屋面避雷网安装。 @ （三）调试验收阶段：线路检查测试、记录→防雷测试、记录→照明试验→系统试送电→系统检查评审整改→系统送电→验收交工。 四、主要施工方法及技术要求 （一）电气配管及管内穿线工程 1、配管及预埋前，必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应与暖通、给排水等有关专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。 2、根据图纸及相关标准编制材料计划。管、箱、盒规格正确。 3、做好管、箱、盒、材料进场验收工作，防止不合格品材料使用在工程中，电管除满足规范要求，还应无严重锈蚀，管内不得有尖锐棱角，箱、盒尺寸符合设计规定。
中华人民共和国国家标准 CB 50169－92 电气装置安装工程接地装置 施工及验收规范 前言 根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范GB50169－92，经中华人民共和国建设部1992年12月16日以建标〔1992〕911号文批准发布。 为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的管理单位：能源部电力建设研究所（北京良乡，邮政编码：102401）。 本条文说明仅供国内有关部门和单位执行本规范时使用。 第一章总则 第1．0．1条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。 第1．0．2条本条明确了规范的适用范围是电气装置安装工程的接地装置。 其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。 第1．0．3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。 第1．0．4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。 第1．0．5条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。 第1．0．6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。 第二章电气装置的接地 第一节一般规定 第2．1．1条本条规定了哪些电气装置应接地或接零。第十款至第十四款根据近几年出现的新产品
脱硫系统接地专项施工方案 一、编制依据： （一）、施工图纸：大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程 （1）《室外接地体平面布置图》（YQH1667S-D0801-02） （2）《室外暗装断接卡子做法》（YQH1667S-D0801-03）（二）主要规程、规范 （1）《建筑工程施工质量验收统一标准》（GB50300-2001） (2)《建筑电气工程施工质量验收规范》（GB50303-2002） (3)《建筑物防雷设施安装》（99D501-1,9999(03)D501-1） (4)《利用建筑物金属做防雷及接地装置安装》（03D501-3） （5）《电气装置安装工程接地装置施工及验收规范》（DL/T475-2006）（6）《电力建设安全工作规范（火力发电厂）》(DL5009-2002) （7）《电气装置安装工程母线装置施工及验收规范》 （GB50149-2010） （8）《电气装置安装工程电气设备交接试验标准》 (GB50169-92) 二、工程概况： 大唐准东五彩湾北一电厂位于新疆昌吉市吉木萨尔县五彩湾工业园
内，距五彩湾镇约30km。大唐准东五彩湾北一电厂（2*660MW）超超临界机组烟气脱硫工程包括SO吸收系统、烟气系统、制浆系统、脱水系统、水工系统、事2故浆液系统、工艺水系统、湿式电除尘器系统。配电系统包括工作接地、防雷接地、弱电系统接地包括重复接地及共用接地装置。 三、施工组织机构及劳动力组织 1、组织机构图 大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程防雷接地施工组织机构图
水电班班长：肖洪海 施工作业班组 、劳动力组织2 作业人员表：
A2 施工组织设计(方案)报审表工程名称：煤代油项目部变配电室电气、接地安装工程编号：
煤代油项目部变配电室电气、接地安装 施 工 组 织 设 计 编制：刘炼 审核：彭庆成 岳阳楼区兴延建安公司 年月日
目录 一、编制依据 二、工程概况 三、施工生产准备 四、主要材料工程数量 五、劳动力及主要机具安排计划 六、施工方法 七、施工进度计划表 八、质量保证措施 九、HSE措施 十、安全保证措施 十一、文明施工 十二、附各种证件复印件 一、编制依据 1、中国石化集团兰洲设计院提供的施工图纸，参图号0369-07120-
09136。 2、严格执行《国家建筑电气工程施工及验收规范》GB50303-2002。 二、工程概况 本工程为煤代油项目部系统的总控制中心，分为照明动力、接地等三项电气工程。工程量虽然不是很大，但技术含量要求高，施工难度大，变压器安装两台，操作机柜一组。照明线路采用DN20 PVC 管明敷，管内穿线连接各种型号的成套型吊链式荧光灯、应急荧光灯、吸顶式荧光灯、防水防尘弯杆式灯具、吸顶半球形灯具等，消防报警、通讯线路采用DN15镀锌钢管暗敷在墙上和屋顶砼内。照明配电箱安装1台，接地部分接地极采用GG50的镀锌钢管，室内外接地母线采用-40×4镀锌扁钢焊接及用膨胀螺栓固定于墙上，镀锌钢板接地端子的制安，接地网与电气调试工作，10＃轴流通风机安装3台，洞口补整修平。 三、施工生产准备 1、技术准备 （1）熟悉设计图纸及有关技术资料； （2）按图索骥，提出各种所需设备及器材，并报验工作； （3）进行技术交底与安全交底。 2、现场准备 （1）办理现场施工人员出入证； （2）办理动土证、动火证等相关手续； （3）机械设备及辅材进场； （4）施工人员的三级安全教育。 四、主要工程材料数量（附后）
目录 1、编写依据 2、工程概况及工程量 3、作业准备工作及条件 4、作业程序与施工技术措施及工艺要求 5、作业的质量要求 6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施 7、提示出现危险及紧急情况时具有针对性的预防与应急措施 8、施工危险因素和环境因素辨识及控制对策表
1、工程概况及工程量 1.1工程概况: 上海环保工程成套有限公司石家庄高新热电厂4x75th+1x220th机组烟气脱硫工程，本工程建设规模为5台锅炉采用5炉3塔（按一期2台75t/h 、二期2台75t/h 各设一塔，二期1台220t/h单独一塔）布置方式。 1.2主要工程量 垂直接地极制作安装(Φ50×5 L=2.5m)：32支 一次接地干线敷设(-70×7)：800米 二次接地干线敷设(-40×6)：1500米 2、编写依据： 2. 1 设计院提供的施工图纸. 2.2《电气装置安装工程质量检验及评定工程》DL/T5161.6--2002 2.3《电气安装工程接地装置施工及验收规范》GB50169--2006 2. 4《电力建设安全工作规程》第1部分火力发电厂DL5009.1--2009 2. 5《工程建设标准性强制条文》--2009 2. 6建设单位有关标准和管理程序 3、作业准备工作及条件 3.1作业人员的质量 3.1.1施工组长能够熟练掌握该项目的施工程序和作业方法。 3.1.2施工人员要有良好的安全、质量意识,服从分配、听从指挥,具备该项目的专业技能。3.1.3焊接人员必须有上岗证。 3.2作业机械、仪器、仪表的要求 为保证工作顺利进行，应该使用经检验合格的工具，施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。
鲁DQ-005 工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公 司 交底部位基础筏板交底时间2014 年11 月 4 日 基础接地装置安装交底提要： 一、施工准备 1、技术准备 按照已批准的施工组织设计（施工方案）和工艺要求进行施工。按施工图设计复查接地装置处是否有交叉管线或设备妨碍接地装置施工，如有应与监理（建设）单位协商采取措施。 2、施工机具准备 主要安装机具：电焊机、气焊工具、切割机、钢锯、台钳案子、常用电工工具、活扳手、钢丝刷子、毛刷。主要检测器具：卷尺、接地电阻测试仪等。 3、接地装置的作业条件 利用基础桩基或底板钢筋做接地装置、桩基和底板，底板与柱筋应绑扎好。 二、施工工艺 1、利用基础接地装置安装工艺流程 、水平接地体安装2．
鲁DQ-005 工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公 司 交底部位基础筏板交底时间2014 年 11 月 4 日 基础接地装置安装交底提要： 水平接地体做法 材料表 名称型号及规格编号 1 16≥Φ接地体 2 ≥Φ 16接地线3接地体4×≥ -404 ≥-40 接地线 4 ×3、自然接地体安装 利用柱形桩基基础作接地装置，应按设计图纸尺寸位置，找好桩基组数位置，把每组桩 基四角钢筋搭接焊接，再将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引 下线的柱子钢筋连接并作测试点（见图）或引至接地箱、等电位箱。在桩基结构完成后，先必须测试其接地电阻，要求＜ 1Ω，若达不到要求，应在预留辅助接地连接板处加入人工接地极。． 鲁DQ-005
工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公 司 交底部位基础筏板交底时间2014 年11 月 4 日 基础接地装置安装交底提要： 桩基内钢筋做接地装置做法图 4、利用钢筋混凝土板式基础做接地体 （１）有防水层板式基础的钢筋做接地装置时，不得破坏防水层，在基础钢筋满足接地要求时，可不做外引人工接地。． 鲁DQ-005 工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公 司

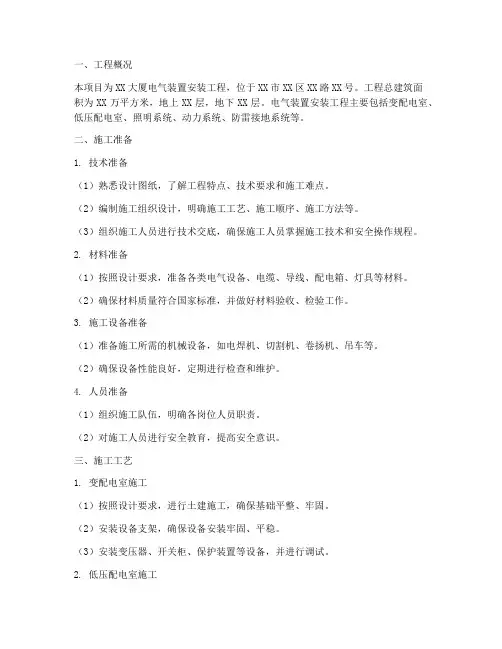

酒店的电气安装施工方案探讨 要：建筑电气工程包括变配电室工程、动力配电工程、照明工程、防雷及接地安装工程及等电位联结工程等。智能建筑电气工程包括综合布线系统、楼宇自控系统、停车场自动化管理系统、保安监控系统、有线电视系统、火灾自动报警系统、电子巡更、电话系统、背景音乐及应急广播系统等。本文重点介绍某酒店的电气安装工程施工方案。 关键词：电气安装；施工方案 1、工程实例 本工程电源为一级负荷供电，由两路10kV电源进线，高压采用单母线分段运行方式，中间设联络单元，平时两路电源同时分列运行，互为备用，当一路电源故障时，由另一路电源负担全部负荷。变配电室设在地下一层，左侧变配电室给酒店供电，右侧变配电室给办公楼、商业供电。选用的电缆和导线采用普通型和耐火型，采用联合接地系统，变压器中性点、防雷接地、等电位接地装置、电子信息系统接地、设备接地等均采用联合接地体，接地装置由建筑物、构筑物的金属体、构造钢筋和基础钢筋组成，系统接地电阻设计要求0.5。采用TN-S系统并终保证PE线和N线分开。 2、安装技术要求 本工程的接地装置利用基础钢筋，引下线利用柱内的两根16的对角主筋引下。所有电气设备正常不带电，而事故情况下可能带电的金属外壳均应做可靠接地，开关的金属底座、电缆、电缆头金属外皮、电缆
保护管及金属支架都必须可靠接地，其接地电阻0.5。接地装置的焊接采用搭接焊，搭接长度符合如下规定：镀锌扁钢的搭接长度为其宽度的两倍以上、三面施焊；镀锌圆钢的搭接长度为其直径的六倍并应双面施焊；镀锌圆钢与镀锌扁钢连接时，其搭接长度为圆钢直径的六倍。 3、接地装置安装 本工程的高低压系统的工作接地和保护接地、建筑物防雷接地共用同一接地装置，接地装置设计要求接地电阻0.5。基础底板轴线的上下两层主筋中的两根通长焊接、绑扎形成基础接地网并与室外人工接地装置可靠焊接，将钢结构柱与基础地板两主筋可靠连通作为引下线，并与屋顶避雷带可靠焊接连成电气通路。利用基础底板钢筋做接地体时，按设计图纸要求标好位置，将底板钢筋搭焊好，再将防雷引下线主筋底部与底板钢筋搭焊好，清除药皮并将两根主筋用红色漆做好标记，以便于引出和检查。 4、防雷引下线和变配电室接地干线敷设 利用建筑物的结构柱内16对角主筋作为引下线，上端与避雷带可靠焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接，外墙并与基础梁内主筋可靠焊接，使整个建筑连成电气通路。接地干线穿墙时，应加套管保护，跨越伸缩缝时应做煨弯补偿。接地干线跨越门口时应敷设于地面内，接地干线距地面300mm，距墙面10mm；支持件应采用404mm扁钢，支持件水平距离为1m，转弯部分为0.5m；明装垂直弯曲部位，在后侧采用12镀锌螺栓固定，以满足搭接长度要求及美观效果。
目录 １、编写依据 2、工程概况及工程量 3、作业准备工作及条件 ４、作业程序与施工技术措施及工艺要求 ５、作业得质量要求 6、针对施工安全、环境条件,提出得防护盒文明施工标准及措施 7、提示出现危险及紧急情况时具有针对性得预防与应急措施 8、施工危险因素与环境因素辨识及控制对策表 1、工程概况及工程量 1。1工程概况: 上海环保工程成套有限公司石家庄高新热电厂４x75th+１x2２０th机组烟气脱硫工程,本工程建设规模为5台锅炉采用5炉3塔(按一期2台7５t／h 、二期2台75t／h 各设一塔,二期1台2２0t/h单独一塔)布置方式。 １.2主要工程量 垂直接地极制作安装(Φ50×5 L=2。５m): 32支 一次接地干线敷设(-7０×７): 8０0米 二次接地干线敷设(－４0×6): 15００米 2、编写依据: ２、１设计院提供得施工图纸、 2.2《电气装置安装工程质量检验及评定工程》 DL/T５161、6—-2002 2.３《电气安装工程接地装置施工及验收规范》 GB50１６9－－2００6 2。 4《电力建设安全工作规程》第1部分火力发电厂DL5009.１--2009 ? 2、5《工程建设标准性强制条文》—-2０09 2、６建设单位有关标准与管理程序 3、作业准备工作及条件 ３、１作业人员得质量 3.１、1施工组长能够熟练掌握该项目得施工程序与作业方法。 3.1。2施工人员要有良好得安全、质量意识,服从分配、听从指挥,具备该项目得专业技能。 3、1。3焊接人员必须有上岗证。
3.2作业机械、仪器、仪表得要求 为保证工作顺利进行,应该使用经检验合格得工具,施工中所用得计量器具,仪表必须经检定部门检验合格,方可使用。 4 4.1 从供应科领出得镀锌扁钢进行清点,核对型号无误后进行验收。合理选择扁钢得存放地点,以免扭曲变形。 ４。２室外接地线、接地极得安装、 ４、２.１垂直接地极采用φ５0×５得热镀锌瓦斯管制作,长度为2、5米,并割一便于打入得斜口,将接地极垂直打入挖好得接地沟道内,顶部埋设深度为０、8米。接地极得位置按设计图纸布置,集中接地极间最小距离不小于5米、 4。2.2屋外接地母线均采用－７0×７镀锌扁钢。焊接时,扁钢搭接长度不小于120mm。埋设深度为0.８米,距厂房基础得水平距离不小于1、5米。所有焊口涂防腐漆处理,并在引入线位置涂刷接地标志。 4、3 室内接地装置得安装。 4.3、1在土建砌墙施工前,将室外接地干线穿入φ80钢管引入室内,预埋零米下方,至少有2个引入点。 ４.3。2室内接地线采用—40×6得镀锌扁钢。屋内接地干线地面—350ｍm暗敷,每根框架柱子引上500mｍ接地端子,各配电间室内引上接地带,根据室内大小设置2－6处,所有引上接地带设计专用母线接地柱、接地线穿墙或穿楼板得地方用φ80得瓦斯管保护。按规定间距固定于墙壁,整齐均匀,弯曲处固定件间距符合要求、 4。３、3 将扁钢平直,并将若干根弯成弧形扁钢,用于建筑物伸缩缝处。 4、３、4 沿高度线将接地扁钢侧立焊接于固定支持件上,焊接牢固,安装高度、弯曲半径符合要求,焊接长度符合要求,按适当部位安装接线端子Ｍ1２×35镀锌螺栓。 4。3。5上引线沿柱子敷设,每层不少于2根,各层之间采用焊接,焊接搭接长度符合要求。
. . 东原北碚蔡家项目3-1期 庆华建设工程有限公司 二零一八年三月
第一章编制依据及执行规 一、编制依据 1、东原北碚蔡家项目3-1期设计施工蓝图以及《施工组织设计》。 2、东原北碚蔡家项目3-1期《建设工程施工合同》。 3、《建筑施工安全检查标准》（JGJ59-2011）； 4、《建筑施工高处作业安全技术规》（JGJ80-91）。 5、和地现行施工验收规、操作规程、质量检验评定标准和安全检查标准。 6、2002年颁发的《建设工程施工强制性条文—房屋建筑部分》、《建设工程质量管理条例》。 7、《市建设工程质量通病防治要点》2009版 8、市城乡建设委员会《关于印发市住宅工程质量通病预防措施的通知》（渝建[2012]301 号） 二、执行规 本工程施工应执行的现行施工及验收规、技术规程、技术标准及检验评定标准，并格执行。 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑电气工程施工质量验收规》（GB50303-2002） 国标图集《等电位联结安装》02D501-2 《钢筋焊接及验收规程》（JGJ18-2012） 《电气装置安装工程接地装置施工及验收规》（GB50169-2006） 《建筑电气照明装置施工与验收规》（GB50617-2010） 《建设工程施工现场用电安全规》（GB50194-93） 第二章工程概况 原北碚蔡家项目3-1期项目用地属于北碚蔡家组团，位于北碚区蔡家嘉景大道附近。本项目东侧紧临嘉陵江，北距嘉悦大桥约2公里；西面为
自然山地，南面与中央公园紧密连接。本工程为商住楼，包括高层2栋、地下车库3层、临街商业门面三层、部道路、管网、挡墙等附属工程,建筑物室外地面以上最大高度约为81米，建筑总面积约为47980.26平米，其中车库建筑面积约为11200.00平米，商业建筑面积约为6862.00平米，高层建筑面积约为29918.26平米。本工程建设单位为东原创博房地产开发有限公司，监理单位为林鸥监理咨询有限公司，勘察单位为中国建筑西南勘察设计研究院有限公司，设计单位为长夏安基建筑设计有限公司，施工单位为庆华建设工程有限公司，由市北碚区建筑工程质量监督站全程进行质量监督,市北碚区建筑工程安全监督站全程进行安全监督。 本工程施工围包括：基础、主体、楼地面、屋面、门窗总包管理及配合、室外初装饰、给排水、电气、有关的预留预埋和配合（如暖通等）。室外管网工程、环境挡墙工程及合同协议约定相关容。 第三章防雷接地施工 第一节安装工程设计概况 根据建设单位交底要求、施工图纸设计和施工合同要求，本工程电气安装容主要包括电气工程、生活给排水及消防给水系统安装。 1、电气工程设计容：本工程电气设计包括低压配电动力照明系统、防雷接地系统及自动报警、电视弱电系统。电源由车库配电室引入，包括各种低压配电柜和箱安装，低压配电设备箱包括各种双电源箱、电机控制箱和照明配电箱等；一层和电气井的电力电缆沿水平托盘和竖井桥架敷设，分支干线及电视、消防等线路均沿金属线槽、钢管、阻燃PVC管敷设、其中管线采用暗敷；整个低压系统采用三相五线制供电到各用电处，照明配电箱在电井挂墙安装，其余配电箱全部暗装，动力配电箱落地安装，并涉及到各种灯具、开关、插座的安装。防雷与保护接地系统利用结构钢筋作共用接地体，按第三类防雷建筑物设防，系统接地总电阻不大于1欧姆，

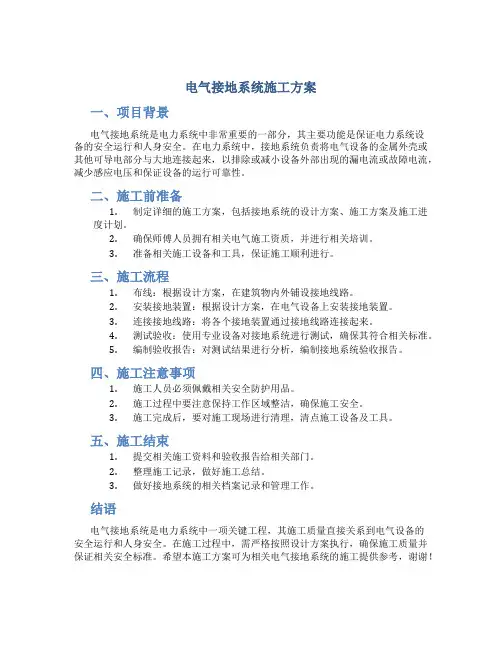

防雷接地系统安装专项施工方案 分部分项工程名称：建筑电气——防雷接地系统安装 一、设计意图 本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。 所有基础地梁应保证两根≥φ12主钢筋电气连续贯通，并与桩承台台面环形接地体采用φ10圆钢搭接连通，焊口单面焊焊缝长120mm,双面焊缝长60mm，保证电气连续贯通。利用立柱内二根≥φ16对角主筋（剪力墙内至少两根φ12立筋）作为防雷引下线。引下线采用两根φ10圆钢分别和基础接地系统搭接连通，焊口单面焊焊缝长。采用40*4热镀锌扁钢，暗敷在部分基础地梁内将水平接地体，垂直接地体连续贯通组成联合接地系统。 接地系统引出，采用200*200*90钢盒暗埋于墙（或100*100*60钢盒暗埋于柱）内，钢盒内预留80*50*5端子板，并用40*4热镀锌扁铁与接地系统可靠焊通。接地系统测试点采用63*63*5角钢预埋于立柱内（与柱外侧平），预埋角钢同引下线可靠焊通，下口距室外地坪500mm。 将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通。所有进出大厦的金属管道皆与就近接地系统连通，做总等电位连接。 屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装，采用支撑卡与女儿墙压顶固定，卡间水平间距1.0米；接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。 本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统，其接地电阻不大于1Ω。 二、施工要素及施工工艺流程 具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻
苏州吴中万达广场 电 气 防 雷 接 地 施 工 方 案 审批： 审核： 编制：
中国建筑第二工程局 2014年10月 苏州吴中万达商业广场 电气防雷接地施工方案 一、工程概况： 本项目位于江苏省苏州市，友新路东侧，中港路西侧，石湖西路北侧，旺吴路南侧。建筑面积48.95万平方米（其中地上建筑面积37.2万平方米，地下建筑面积11.75万平方米）。建筑高度：最高150米；层数：住宅地上32层（地下1层），五星级酒店及甲级写字楼地上34层（地下2层），大商业3~5层，住宅底商、室外步行街2层。结构形式：商业综合体为框架结构；住宅剪力墙结构。结构抗震等级：6度。容积率：不大于4.0；建筑密度：60%；绿地率：15%。工程性质：住宅及公共建筑。 二、防雷系统设计要求 1. 避雷带在屋面组成不大于10mX10m或12mX8m的网格。利用建筑物四周结构柱内的主筋作为引下线,引下线间距不大于18米。为防止侧向雷击, 建筑物高度30米以上，每两层沿外墙中间楼板处设水平均压环，并应与引下线相连。外墙上的窗框及栏杆等金属构件应与均压环可靠连接。竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接. 2. 本工程防雷接地，电气系统接地及信息系统接地采用联合接地的方式，均利用建筑物基础之底板内的钢筋做为自然接地体。接地电阻要求小于1欧姆，接地电阻在基础底板完成后即可测试，当自然接地体的接地电阻值不能满足要求时，应另敷外引人工接地。 3. 供电0.4kV系统接地采用TN-S方式，0.4kV电源进线电缆的PE线在引入处应重复接地。电气设备正常情况不带电的金属外壳(包括穿线钢管,电缆桥架,各种配电箱金属外壳等及插座之接地极)均应与PE线相连形成可靠电气通路; 由室外引入的进线电缆的金属外皮及钢管等与电气保护接地干线。
. ————光伏并网发电项目接地施工方案 编制： 审核： 批准： 二〇一八年九月文档Word .
1、工程概况： 工程名称：————光伏并网发电项目 工程地点：吉林省松原市长山镇 工程说明：本项目位于松原市前郭尔罗斯蒙古族自治县长山镇四十家子村西南侧，距离松原市约26km。场址坐标：东经124°31'，北纬45°13'。本站址东北侧G302、G12 国道，附近有乡村道路，对外交通条件十分便利。光伏站区内地势平坦无大起伏，平均海拔高度在134.50m~135.50m 之间。光伏发电场地理位置示意图见图1.1-1。 项目 图1.1-1 项目地理位置图 本工程项目规划规模容量为50MWp，分期建设，本期建设规模为20MWp，下 期为30MWp。安装多晶硅组件，组件支架采用固定倾角方式，本项目在站内新建一座66KV 升压站，以一回66 出线接入电网。 编制依据 1. ————光伏发电项目施工图纸 文档Word .
2. 《国家电网公司输变电工程安全文明施工标准管理办法》〔2012〕1377号 3. 《国家电网公司安全生产工作规定》（国家电网总〔2003〕407号） 4. 《国家电网公司基建安全管理规定》（国家电网基建[2011]1753号） 5. 《国家电网公司输变电工程标准工艺管理办法》〔2012〕1587号 6. 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010] 19号） 7. 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008 8. 《国家电网公司输变电工程标准工艺》（2012） 9. 电力建设安全工作规程（变电站部分）（DL5009.3-1997） 10.电气装置安装工程电气设备交接试验标准（GB50150-2006） 11.电气装置安装工程接地装置施工及验收规范GB50169-2006 一、施工组织机构、主要任务及施工准备 (一)施工组织机构 项目经理： 总工程师： 施工队长： 技术员： 安全员： 质检员： (二)主要任务 文档Word .
电气装置安装工程接地装置施工及验 收规范
中华人民共和国国家标准 电气装置安装工程 接地装置施工及验收规范 GB 50169—92 条文说明 前言 根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同修订的<电气装置安装工程接地装置施工及验收规范>GB50169—92,经中华人民共和国建设部1992年12月16日以建标［1992］911号文批准发布。 为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定,<电气装置安装工程接地装置施工及验收规范>编制组根据国家计委关于编制标准、规范条文说明的统一要求,按<电气装置安装工程接地装置施工及验收规范>的章、节、条顺序,编制了<电气装置安装工程接地装置施工及验收规范条文说明>,供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处,请将意见直接函寄本规范的管理单位:能源部电力建设研究所(北京良乡, 邮政编码:102401)。 本条文说明仅供国内有关部门和单位执行本规范时使用。 第一章总则 第1.0.1条本条简要地阐明了本规范编制的宗旨,是为了保证接地装置
的施工和验收质量而制订。 第1.0.2条本条明确了规范的适用范围是电气装置安装工程的接地装置。其它如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。 第1.0.3条施工现场必须按照设计施工,不得随意修改设计,必要时需经过设计单位的同意,并按修改后的设计执行。 第1.0.4条为了保证工程质量,凡不符合现行技术标准的器材,均不得使用和安装。 第1.0.5条本规范内容是以质量标准和工艺要求为主,有关施工安全问题,尚应遵守现行的安全技术规程。 第1.0.6条电气装置接地工程应及时配合建筑施工,从而减少重复劳动,加快工程进度和提高工程质量。 第二章电气装置的接地 第一节一般规定 第2.1.1条本条规定了哪些电气装置应接地或接零。第十款至第十四 款根据近几年出现的新产品和征求修订意见中要求增加而制订。控制电缆的金属护层根据国标<工业与民用电力装置的接地设计规范>(GBJ65—83)和1985年版<苏联电气装置安装法规>规定而修订。 第2.1.2条本条规定了哪些电气装置不需要接地或不需要接零,基本与原规定相同。<苏联电气装置安装法规>关于哪些电气装置需要和不需要接地或接零在电压等级上有新的规定,考虑国标<工业与民用电力装置的接地设计规范>也正在修订,为同设计规范协调一致,现规定要作相适应的修订。 第2.1.3条当直流流经在土壤中的接地体时,由于土壤中发生电解作用,

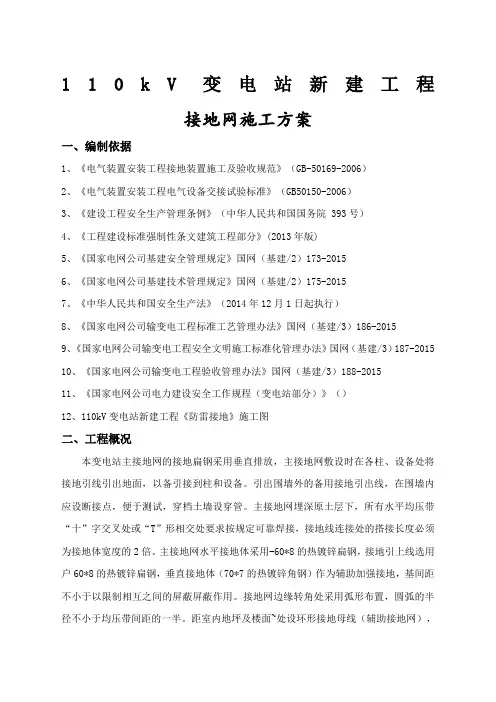

110kV变电站新建工程 接地网施工方案 一、编制依据 1、《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006） 2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006） 3、《建设工程安全生产管理条例》（中华人民共和国国务院393号） 4、 5、 6、 7、 8、 9、 10、 11、 12、 采用 钢）作为辅助加强接地，基间距不小于5.0m以限制相互之间的屏蔽屏蔽作用。接地网边缘转角处采用弧形布置，圆弧的半径不小于均压带间距的一半。距室内地坪及楼面0.2~0.3m处设环形接地母线（辅助接地网），各室中的设备金属支架、照明配电箱外壳、风机外壳、空调外机、室我栏杆、穿墙套管及楼地面、屋面和墙、柱、梁上的金属预埋件、电缆桥、支架的通长圆钢、扁钢、消防报警箱等所有需接地的设备和金属、均应就近与环形接地母线搭接。
