建筑抗震课程设计

  • 格式：docx
  • 大小：156.50 KB
  • 文档页数：20

一、设计资料某2层现浇钢筋混凝土框架结构房屋（按多层框架考虑），其平面及剖面分别见图1和图2，楼层高度分别为H1=3.9m、H2=3.6m见分组表。

现浇钢筋混凝土楼（层）盖。

框架梁截面参考尺寸：走道梁（各层）为250mm×400mm、顶层为250mm×600mm、一层250mm×650mm。

柱截面参考尺寸： 500mm×500mm。

混凝土强度等级：梁采用C30；柱采用C35。

钢筋强度等级：受力纵筋和箍筋的强度等级分别不低于HRB400、HRB335。

抗震设防烈度为8度，设计基本地震加速度为0.2g，结构阻尼比为0.05，设计地震分组为第二组、场地类别为Ⅳ类。

试对该框架进行横向水平地震作用下的地震设计计算。

荷载信息如下：钢筋混凝土容重为25kN/m3，楼板厚度为h见分组表，活荷载标准值：住宅楼面为2.0kN/m2，走道为2.0kN/m2，不上人屋面为0.5kN/m2。

设计时考虑雪荷载的影响，雪荷载标准值为0.4 kN/m2。

图1 结构平面图图2 结构剖面图注：a=6m,b=2.4m,c=4.5m二、重力荷载代表值对于重力荷载的计算，永久荷载取全部，可变荷载取50%，各层重力荷载集中于楼层标高处，各层的墙体均取本层的一半和上一层的一半，顶层只取下层的一半计算。

其代表值如图3所示。

第二层：恒载：4.5×8×(6+2.4+6)×0.12×25+36×0.5×0.5×3.6×0.5×25+[0.25×(0.4−0.12)×9×2.4+0.25×(0.6−0.12)×(6×18+4.5×16)]×25=2538KN活载：0.5×0.4×4.5×8×(6+2.4+6)=103.68KN荷载代表值G2=2641.68KN第一层：恒载：4.5×8×(6+2.4+6)×0.12×25+36×0.5×0.5×3.6+3.92×25+[0.25×(0.4−0.12)×9×2.4+0.25×(0.65−0.12)×(6×18+4.5×16)]×25=3033KN活载：0.5×2×4.5×8×(6+2.4+6)=518.40KN 荷载代表值G1=3551.40KN为了方便计算，取G1=2645KN ，G2=3555KN 。

三、结构自震周期计算1、横梁线刚度的计算梁柱的刚度均采用D 值法计算，即梁的截面惯性矩考虑了楼板的作用，计算结果如表1所示。

表1 梁的抗侧移刚度注：混凝土C30, 423.010c E N mm =⨯2、柱及楼层的抗侧移刚度柱抗侧移刚度：212ci D h α= 二层： ,22bciK K i K α==+∑；一层： 0.5,2b c i K K i Kα+==+∑表2 框架柱值及楼层抗侧移刚度3、结构自振周期计算采用假想顶点位移计算,见表3:表3 假想顶点位移计算取填充墙的周期影响系数0.60T ϕ=，则结构的基本自振周期为：T 1=1.7ΨT √Δ=1.7×0.67×√0.014=0.135s四、水平地震作用计算及弹性位移验算1、水平地震影响系数结构的基本自振周期为T 1=0.135s ，多遇地震设防烈度8度，设计基本地震加速度为0.20g ，查表得水平地震影响系数最大值max 0.16a =。

场地类别为Ⅳ类，地震分组为第二组，查表得特征周期T g =0.75s 。

结构阻尼比为0.05，阻尼调整系数η2=1，故地震影响系数为：α=η2αmax =0.162、结构总的水平地震作用标准值由于按多层框架考虑，采用底部剪力法计算水平地震作用，结构等效总重 力eq G 取重力荷载代表的85%计算 ，则结构底部剪力标准值Ek F 为：F Ek =αG Eq =0.16×0.85×6200=843.2KN由于T g =0.75s >0.55s ，且T 1=0.135<1.4T g =1.05，不需修正顶层附加地震作用。

各层水平地震作用计算公式为：F Ek =G iHi ∑G iH i2j=1F Ek ，计算结果如表4。

3、楼层地震位移计算地震作用下各楼层水平地震层间剪力为：5i k k iV F ==∑，计算结果如表4所示。

4、多遇水平地震作用下的位移验算多遇地震作用标准值产生的楼层内最大的弹性层间位移ie iV u G ∆=弹性层间位移角为：ee u hθ∆=其中h 为计算楼层层高，计算结果如表4所示:表4 i F 、i V 、e θ的计算显然弹性层间角位移均小于弹性层间角限制[]1550e θ=，故梁柱截面尺寸均满足要求。

五、多遇水平地震作用下框架内力计算1、框架柱端剪力及弯矩水平地震作用下的中框架柱剪力和柱端弯矩标准值如表5所示：2、梁端弯矩、剪力及柱轴力水平地震作用下的中框架梁端弯矩、剪力及柱轴力标准值如表7所示：六、竖向荷载作用框架内力分析计算框架在重力荷载代表值竖向作用下的内力时，重力荷载代表值取全部永久荷载、50%的楼面活荷载和50%的雪荷载。

由于结构的基本对称，竖向荷载下的框架侧移可以忽略，因此，这儿选取半结构采用弯矩分配法计算框架内力。

考虑塑性内力重分布进行梁端负弯矩调幅，取弯矩调幅系数为0.8，梁的跨中弯矩随之做相应的增加。

1、各节点分配系数节点分配系数：μ=I i∑I i图3 节点布置图节点B:μBC=45587=0.315μBA=4208045587+42080+57200=0.290μBF=5720045587+42080+57200=0.395节点C:μCB=4558745587+45000=0.503μCD=4500045587+45000=0.497节点D:μDF=45587=0.425μDC=4500045587+45000+33333×0.5=0.420μDE=33333×0.545587+45000+33333×0.5=0.155节点F:μFG=33333×0.545587+42080+33333×0.5+57200=0.103μFG=4558745587+42080+33333×0.5+57200=0.282μFB=57200=0.354μFH=4208045587+42080+33333×0.5+57200=0.2612、连续梁荷载计算以下均取中框架结构计算。

（1）连续梁恒载二层：大梁线荷载：25×(0.25×0.6+0.12×4.5)+0.5×0.4×4.5=18.15KN 走道梁线荷载：25×(0.25×0.4+0.12×4.5)+0.5×0.4×4.5=16.9KN 一层：大梁线荷载：25×(0.25×0.65+0.12×4.5)+0.5×2×4.5=22.10KN 走道梁线荷载：25×(0.25×0.4+0.12×4.5)+0.5×2×4.5=20.5KN （2）弯矩计算固端弯矩：M BF=−M FB=−112×22.1×62=−66.3KN.mM CD=−M DC=−1×18.15×62=−54.45KN.mM FG=2M GF=−13×20.5×1.22=−9.84KN.mM DE=2M ED=−13×16.9×1.22=−8.11KN.m弯矩分配见表10。

考虑梁端弯矩值折算到节点边缘矩及柱端弯矩、轴力值，如表11所示。

GE GE 幅。

此表中的弯矩符号规则：以顺时针为正。

七、内力组合和内力调整本框架抗震等级为二级。

只考虑水平地震作用效应和重力荷载效应的组合。

1、框架梁的内力组合和调整对于第一层大梁：（注：此处以使梁下部受拉的弯矩为正并考虑了弯矩值折算到节点边缘） 1） 大梁端部组合弯矩设计值 梁左端：地震弯矩逆时针方向作用且ΥGE =1.2时，梁左端负弯矩：M b l=1.3M Ek +1.2M Gk =1.3×(−55.26)×(1−0.32555.2655.26+46.42×3.9)+1.2×(−37.8)=−111.69KN.m地震弯矩顺时针方向作用且ΥGE =1.2时，梁左端正弯矩：M b l=1.3M Ek +1.2M Gk=1.3×55.26×(1−0.32555.2655.26+46.42×3.9)+1.2×(−37.8)=20.97KN.m 地震弯矩顺时针方向作用且ΥGE=1.0时，梁左端正弯矩M b l=1.3M Ek+1.0M Gk=1.3×55.26×(1−0.32555.2655.26+46.42×3.9)+1.0×(−37.8)=28.53KN.m同理，大梁右端弯矩组合分别为：M b r=1.3M Ek+1.2M Gk=1.3×(−46.42)×(1−0.32546.4255.26+46.42×3.9)+1.2×(−42.88)=−106.30KN.m M b r=1.3M Ek+1.2M Gk=1.3×46.42×(1−0.32546.4255.26+46.42×3.9)+1.2×(−42.88)=3.38KN.mM b r=1.3M Ek+1.0M Gk=1.3×46.42×(1−0.32546.4255.26+46.42×3.9)+1.0×(−42.88)=11.96KN.m经比较，大梁端部组合弯矩设计值得最后取值为：梁左端负弯矩：-111.69KN.m，正弯矩28.53KN.m；梁右端负弯矩：-106.30KN.m，正弯矩11.96KN.m。

2）大梁跨中组合弯矩设计值3） M b m=1.3M Ek+1.2M Gk=1.3×−55.26×(1−0.32555.2655.26+46.42×3.9)+42.18+1.2×(1×22.1×62−37.80+42.882)=65.18KN.mM b m=1.3M Ek+1.2M Gk=1.3×55.26×(1−0.32555.2655.26+46.42×3.9)−42.182+1.2×(18×22.1×62−37.80+42.882)=76.68KN.mM b m=1.3M Ek+1.0M Gk=1.3×−55.26×(1−0.32555.2655.26+46.42×3.9)+42.182+1.0×(18×22.1×62−37.80+42.88)=64.85KN.m经比较，梁底跨中组合弯矩设计值得最后取值为：M b m=76.68KN.m。

合集下载

建筑抗震设计第二版课程设计

建筑抗震设计第二版课程设计

建筑抗震设计第二版课程设计一、课程设计背景和目的建筑抗震设计是建筑工程中非常重要的一部分。

地震是造成建筑灾害的主要原因之一。

为了减小地震给人类带来的伤害和损失，建筑结构的抗震性能必须得到充分的保证。

因此，建筑抗震设计已经成为建筑工程的一个主要技术指标。

基于此，本次课程设计旨在通过对建筑抗震设计的研究，通过实践掌握建筑抗震设计的基本理论和方法，达到提高学生独立思考和解决问题的能力，培养学生抗震意识和抗震设计的能力。

二、课程设计内容1. 抗震设计的基本概念1.1 抗震设计的定义及其作用涵盖抗震设防目标、抗震设防烈度、抗震设防地震动、抗震设防厚度、抗震设防构造、抗震设计地基基础及其与地下水位关系、高层建筑的抗震设计等方面。

1.2 抗震设计方法涵盖传统弹性设计、有限元分析方法、等效静力法、反应谱分析、时程分析等方法。

2. 抗震设计的基本原理2.1 结构抗震原理结构抗震设计是指在抗震设防烈度、地震动及其反应等方面确定了抗震设防目标和设防厚度等基本参数后，根据土桩宏观本构模型，通过叠加近地震、漫游高频地震和远地震等不同地震情形，计算结构最大顶点间位移与构件变形，以预测结构的受力情况，然后根据结构受力，进行结构适应性调整，以满足结构抗震设计中的各项指标。

2.2 基础抗震原理涵盖土壤抗震、基础抗震、地基抗震等方面。

3. 抗震设计的实践应用通过案例分析和仿真实验等方式，深入学习抗震设计的应用，并将所学知识应用到实际中。

三、课程设计流程1.确定课程设计主题和任务2.学生独立阅读文献，掌握基本概念和基本原理3.策划课程设计方案4.学生分组，独立完成抗震设计的范例设计5.讨论交流，指导完善设计结果6.仿真实验并分析结果7.答辩展示设计成果四、课程设计教学设施1.电脑2.建筑结构分析软件3.建模软件五、课程设计评价本次课程设计评价分为两种：评价学生的设计方案和学生的个人表现。

学生的设计方案评价包括设计成果、设计思路、实验分析和结论等维度。

教学楼抗震分析课程设计

教学楼抗震分析课程设计

教学楼抗震分析课程设计一、课程目标知识目标：1. 学生能理解并掌握抗震概念、抗震设防的基本原理及教学楼抗震设计的重要性。

2. 学生能掌握教学楼结构类型、建筑材料对抗震性能的影响。

3. 学生能了解我国建筑抗震设计规范，掌握抗震设计的基本要求。

技能目标：1. 学生能运用所学知识，分析教学楼的抗震性能，提出改进措施。

2. 学生能通过小组合作，设计出符合抗震要求的教学楼模型，提高动手实践能力。

情感态度价值观目标：1. 培养学生对建筑抗震安全的关注，增强安全意识和社会责任感。

2. 培养学生勇于探究、严谨求实的科学态度，激发学生对建筑工程领域的兴趣。

课程性质：本课程为跨学科综合实践活动，结合物理、数学、工程学等多学科知识。

学生特点：八年级学生对建筑结构有一定了解，具备初步的物理知识，好奇心强，喜欢动手实践。

教学要求：教师需引导学生运用所学知识，结合实际案例，进行抗震设计分析，注重培养学生的实践能力和团队协作精神。

通过课程学习，使学生达到上述知识、技能和情感态度价值观目标，为后续学习打下坚实基础。

二、教学内容1. 抗震概念及设防原理：介绍地震波的传播、抗震设防目标、抗震设计原则等，对应教材第二章第一节。

- 地震波的传播与影响- 抗震设防的基本目标- 抗震设计原则及方法2. 教学楼结构类型及材料：分析教学楼常见的结构类型、建筑材料及其对抗震性能的影响，对应教材第二章第二节。

- 常见教学楼结构类型- 建筑材料的选择与抗震性能- 不同结构类型的抗震特点3. 建筑抗震设计规范：解读我国建筑抗震设计规范，明确抗震设计的基本要求，对应教材第二章第三节。

- 抗震设计规范简介- 抗震设计基本要求- 教学楼抗震设计要点4. 抗震设计实践：分组进行教学楼抗震设计，结合所学知识，提出改进措施，对应教材第二章实践活动。

- 教学楼模型设计- 抗震性能分析- 改进措施及优化方案5. 教学楼抗震案例分析：分析真实教学楼抗震案例，总结经验教训，对应教材第二章第四节。

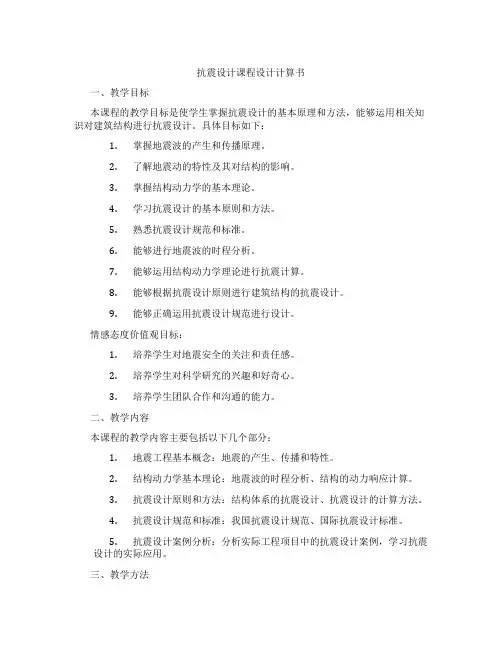

抗震设计课程设计计算书
