曲轴位置凸轮轴位置传感器

简述曲轴与凸轮轴位置传感器的作用(一)曲轴与凸轮轴位置传感器的作用什么是曲轴与凸轮轴位置传感器？•曲轴位置传感器（Crankshaft Position Sensor）是一种用于发动机系统的传感器，能够感知曲轴的旋转速度和位置。

•凸轮轴位置传感器（Camshaft Position Sensor）是一种用于发动机系统的传感器，用于检测凸轮轴的旋转速度和位置。

曲轴位置传感器的作用1.检测点火时机：曲轴位置传感器通过感知曲轴的旋转位置，可以帮助发动机控制单元（ECU）确定适当的点火时机。

这有助于提高燃烧效率，减少燃油消耗和排放。

2.燃油喷射控制：曲轴位置传感器还能帮助ECU确定燃油喷射系统的工作时机，确保适量的燃油喷射进入汽缸。

这有助于保持发动机的稳定运行和燃烧效率。

3.发动机诊断：曲轴位置传感器可以提供准确的曲轴位置信息，以便ECU监测发动机的运行状况。

当发现任何异常或故障时，ECU可以通过曲轴位置传感器的数据进行故障诊断，并触发相关的故障代码。

凸轮轴位置传感器的作用1.提供凸轮轴的位置信息：凸轮轴位置传感器可以感知凸轮轴的旋转位置，为ECU提供关键的引擎工作时序信息。

这对于发动机正常运行至关重要。

2.辅助点火时机调整：凸轮轴位置传感器可以帮助ECU进行点火时机的调整。

通过监测凸轮轴的位置，ECU可以根据发动机要求合理地控制点火时机，以提供最佳的燃烧效果。

3.VVT系统控制：某些发动机配备了可变气门正时（VVT）系统，用于根据驾驶条件和发动机负载调整气门正时。

凸轮轴位置传感器可以提供准确的凸轮轴位置信息，以供VVT系统控制。

结论曲轴位置传感器和凸轮轴位置传感器在发动机系统中起着至关重要的作用。

它们提供准确的旋转位置和时序信息，帮助ECU控制点火时机、燃油喷射和各种发动机系统的工作。

同时，它们也为发动机的故障诊断和系统监测提供了重要数据。

因此，这两种位置传感器的正常运行对于发动机的性能和可靠性至关重要。

曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。

本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。

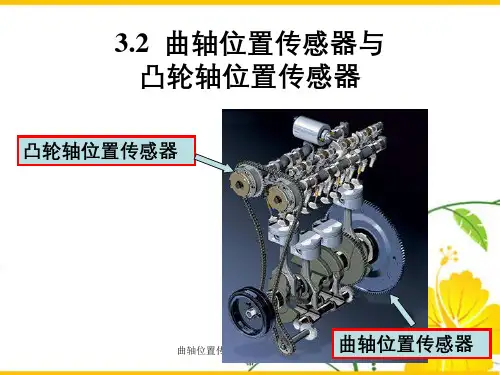

关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。

美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。

也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。

2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。

该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。

轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。

发动机工作时，曲轴每转两圈，分电器轴转一圈。

故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。

Ne信号的一个周期的脉冲相当于30°曲轴转角。

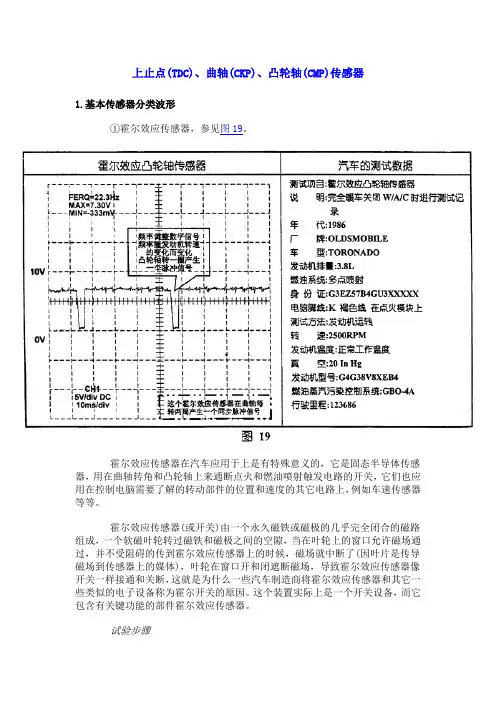

上止点(TDC)、曲轴(CKP)、凸轮轴(CMP)传感器1.基本传感器分类波形①霍尔效应传感器，参见图19。

霍尔效应传感器在汽车应用于上是有特殊意义的，它是固态半导体传感器，用在曲轴转角和凸轮轴上来通断点火和燃油喷射触发电路的开关，它们也应用在控制电脑需要了解的转动部件的位置和速度的其它电路上，例如车速传感器等等。

霍尔效应传感器(或开关)由一个永久磁铁或磁极的几乎完全闭合的磁路组成，一个软磁叶轮转过磁铁和磁极之间的空隙，当在叶轮上的窗口允许磁场通过，并不受阻碍的传到霍尔效应传感器上的时候，磁场就中断了(因叶片是传导磁场到传感器上的媒体)，叶轮在窗口开和闭遮断磁场，导致霍尔效应传感器像开关一样接通和关断，这就是为什么一些汽车制造商将霍尔效应传感器和其它一些类似的电子设备称为霍尔开关的原因。

这个装置实际上是一个开关设备，而它包含有关键功能的部件霍尔效应传感器。

试验步骤起动发动机，让发动机怠速运转或让汽车在行驶能力有故障的状况下行驶。

波形结果确认从一个脉冲到另一个脉冲幅值，频率和形状等判定性尺寸是一致的，这意味着数值脉冲的幅度足够高(通常等于传感器供电电压)，脉冲间隔一致(同步脉冲除外)，形状一致且可预测。

确认频率紧跟发动机转速，当同步脉冲出现时占空比才改变，能使占空比改变的唯一理由是不同宽度的转子叶片经过传感器，除此之外脉冲之间的任何其它变化都意味着故障。

了解波形形状的一致性，检查波形上下沿部分的拐角，检查波形幅值的一致性，由于传感器供电电压不变，因此所有波形的高度应相等，实际应用中有些波形有缺痕或上下各部分有不规则形状，这也许是正常的，在这里关键是一致性，确认波形离地不是太高，若太高说明电阻太大或接地不良。

检查标准波形异常是由于发动机异响或行驶能力故障同步，这能证实与顾客陈述的问题或行驶性能故障的根本原因有直接关系的信号问题。

虽然霍尔效应传感器通常被设计在150摄氏度高温下运行，但它们的运行还是会受温度影响。

发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。

然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。

这些传感器扮演着监测和控制发动机运行的重要角色。

在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。

1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。

通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。

它有助于减少废气排放和提高燃油经济性。

2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。

它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。

通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。

3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。

通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。

它对于发动机的节能、减排和动力输出都起着至关重要的作用。

4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。

凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。

5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。

准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。

气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。

6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。

曲轴位置传感器和凸轮轴位置传感器的作用曲轴位置传感器和凸轮轴位置传感器在发动机电脑工作中的作用：曲轴位置传感器的英文缩写是CKPS或CKP，也称作发动机转速传感器，大多采用磁感应式传感器，配合60齿减去3齿或60齿减去2齿的靶轮。

凸轮轴位置传感器的英文缩CMPS或CMP，也称作霍尔传感器，大多采用霍尔传感器，配合具有1个缺口或几个不等距缺口的信号转子。

控制单元不停地接收和比对这两个信号电压，当两个信号都在低电位时，控制单元认为此时再经一定的曲轴转角就可到达1缸压缩行程上止点。

如果经比对CKP与CMP都在低电位，控制单元就有了点火正时和喷油时刻的基准。

曲轴位置传感器靶轮图（位于发动机飞轮上）曲轴位置传感器图当凸轮轴位置传感器信号中断后，控制单元收到曲轴位置信号只能识别出再经一定的曲轴转角到达1、4缸的上止点，但不知1、4缸中的哪一个是压缩行程上止点。

控制单元仍可喷油，但由顺序喷射改为同时喷射，控制单元仍可点火，但将点火正时向后推迟到绝对不爆震的安全角度，一般推迟1 5。

此时发动机功率和扭矩都会降低，驾驶中的感觉就是加速不良，达不到规定的最高车速，燃油消耗增加，怠速不稳。

当曲轴位置传感器信号中断后，大多数车辆不能启动，因为程序中没设计利用凸轮轴传感器信号替代的功能。

然而少部分车辆，例2000年上市的捷达2气门电喷车，当曲轴位置传感器信号中断后，控制单元会以凸轮轴位置传感器信号替代，发动机可以启动和运行，但各项性能会下降。

本例中伊兰特启动困难、加速无力的原因即是曲轴位置传感器失效后的故障表现。

具体表现是发车速达到110KM/h后，继续加大节气门开度，发动机转速上不去，车速不能提升。

而原地停车加油门是最高转速只能达到4000r/min。

而利用解码器读到故障码P0339，故障码的含义是ECU没有收到来自曲轴位置传感器CKPS的信号。

同时因为曲轴位置传感器失效，另一个故障现象是起动困难，即起动时所需时间较长利用诊断仪中的数据来分析发动机控制系统的软故障许多情况下，电控燃油喷射发动机会出现这样的情况,发动机出现了故障现象，比如象怠速不良，抖动严重，怠速冒黑烟，发动机耗油量大，发动机加速不良，发动机空负荷时只能加速到3000rpm等等，但使用故障诊断仪器却发现电控单元中没有故障记忆，也就是说发动机的电控装置自诊断系统没有发现本系统有故障，出现这种情况，我们暂且称之为系统的软故障。

简述曲轴与凸轮轴位置传感器的作用曲轴与凸轮轴位置传感器是现代内燃机中重要的传感器之一，它们具有监测和控制发动机工作的关键作用。

他们通过测量曲轴和凸轮轴的位置和速度信息，将这些数据反馈给发动机控制单元，以便实现精确的喷油定时、点火时序等功能。

曲轴与凸轮轴的位置传感器可以说是发动机的"眼睛"和"耳朵"，它们不仅能够感知发动机各个关键零件的位置和运动状态，还能够判断它们是否正常工作。

这对于发动机的正常运行和保持其最佳性能至关重要。

曲轴位置传感器主要用于测量曲轴的角度和转速。

它通常由感应线圈、铁芯和发光二极管等元件组成。

曲轴位置传感器的工作原理是：当曲轴旋转时，铁芯作为磁场的导体，感应线圈中的导体将产生电流。

当电流通过感应线圈时，它会引起发光二极管产生光信号。

发动机控制单元通过测量这些光信号的数量和频率来计算曲轴的角度和转速。

曲轴位置传感器的主要作用是提供曲轴的位置和转速信息，以便发动机控制单元控制喷油系统的喷油时机和时长。

当发动机控制单元接收到曲轴位置传感器的信号后，它会根据既定的曲轴位置和转速曲线，计算出喷油的时机和时长，并通过控制喷油器实现精确的燃油喷射。

这可以保证发动机能够获得正确的燃油量，并使燃烧效率最大化，从而提高发动机的动力性能和燃油经济性。

而凸轮轴位置传感器主要用于测量发动机凸轮轴的位置和速度。

它通常由磁铁、感应线圈和发光二极管等元件组成。

凸轮轴位置传感器的工作原理是：凸轮轴上安装有一个磁铁，当凸轮轴旋转时，磁铁会产生一个磁场。

感应线圈中的导体通过感应磁场的变化，产生电压信号。

发动机控制单元通过测量这些信号的幅值和频率，可以计算出凸轮轴的位置和速度。

凸轮轴位置传感器的主要作用是提供凸轮轴的位置和速度信息，以便发动机控制单元控制点火系统的点火时机和点火角度。

当发动机控制单元接收到凸轮轴位置传感器的信号后，它会根据既定的凸轮轴位置和速度曲线，计算出点火的时机和角度，并通过控制点火系统实现精确的点火。
