机械设备钣金件进料检验标准

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。

2、范围适用于所有钣金件的来料，供应商确保产品完好地到达指定地点。

3、检验条件正常照度或（800LUX）目视。

4、检验内容4.1包装箱上应记录准确完整信息：4.1.1采购单号（如需要）4.1.2料号（如需要）4.1.3产品名称4.1.4批号（如需要）4.1.5每箱数量4.16日期4.1.7品管检验状态4.2装箱单必须附在每次出货上，应包含以下信息4.2.1客户名称（如需要）4.2.2订货总数4.2.3总箱数4.2.4采购订单号4.2.5料号4.3包装4.3.1所有物料均必须包装，以免在运输过程遭到破坏，包括使用相应得积案镇垫料、间隔物、填充物等。

必须封闭包装箱并且必须将箱顶盒箱底封好胶带。

4.3.2外包装必具有足够的抗外力强度以便能保护内部包装物。

装箱齿轮应符合规格（以避免运输过程中摇动或损坏。

4.3.3零数箱必须有明确的标识。

4.3.4包装方向正确，包装盘，箱干净整齐，无破损：标签填写完整，正确，内外标签数量一致。

电镀质量要求1、目的明确来料电镀质量要求，确保电镀产品满足客户需要。

2、范围适用于所有钣金件的来料（电镀锌产品），供应商确保产品完好地到达指定地点。

3、检验条件天然散射光或无反射光的白光下用目视检查。

4、检验内容检验项目检验标准检验方法缺陷分类备注/参考资料CR MA MI外观30cm目视无以下的缺陷：（正常镀层结晶均匀、细致、钝化膜完整呈光泽彩色）1、镀层粗糙2、镀层灰暗3、镀层起泡4、镀层脱落或有严重条纹5、钝化膜疏松和严重钝化液迹6、局部无镀层目视√参考文件：5.1厚度/克重（质量）按xx g/m2计算- √供应商提供报告参考文件：5.2，5.4附着力1、镀层后任何方向能弯曲180度且弯曲的外径没有任何金属脱落4.1；√参考文件：5.3耐腐蚀1、盐雾试验后，在距离工件正常距离肉眼可观察到的表面有腐蚀4.3（仅供参考）5.5仅供参考）√供应商提供报告参考文件：5.54.1根据镀层的厚度选择弯曲内侧的曲率半径，如下表：结构钢冷轧钢25 30 33/1 33/2 40/1 40/211/2 2 21/2 21/2 3 34.3最终处理—镀层要进行以下一种最终处理工艺：类型描述I 电镀，不需要后续处理II 需要彩色铬酸盐转化镀层后续处理III 需要无色铬酸盐转化镀层后续处理IV 需要磷酸盐转化镀层后续处理抗腐蚀要求类型耗时（h）II 96III 12涂料质量检验1、目的明确来料热固性粉末质量要求，确保粉末喷塑产品满足客户需要。

1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时，以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹，无开裂与变形。

4.1.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

4.2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.3性能：试装配与使用性能符合产品要求。

4.3 管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。

4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5.1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5 mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。

钣金件检验标准5.1作业条件:5. 1.1正常光线(晴日)应以目距300--350mm,45度视角作业,夜晚日光灯下目距缩短100mm. 5. 1.2本标准所指一级面是指CASE之上面、正面和背面，二级面是指两侧，三级面是指CASE之底部.5. 1.3本标准所列缺点之尺寸,均指缺点之外接圆尺寸5. 1.4本标准所谓“明显”是指扫视一面三秒钟即可.5. 1.5黑点为0.3mm以下不算点.5.3二级外观检验通用标准项次检验内容及标准判定1 电解料<SECC,SGCC,SPTE等不须烤漆,电镀,电着等后序工艺>1.1 划伤,擦伤,触摸无手感a 伤痕长度在一级面大于20mm,二级面大于45mm,三级面大于80mm MIb 多条伤痕累加在一级面大于40mm,二级面大于80mm,三级面大于140mm MIc 45mm以内不能同时出现两条MA1.2 划伤,擦伤,触摸有手感a 刮伤长度在一级面大于4mm,二级面大于6mm,三级面大于10mm MA0.2φmm,三级面大于5.1φ二级面大于,mm0.1φb 刮伤是点,在一级面大于MAc 45mm以内不能同时出现两条MA1.3 镀锌层脱落a 一级面达3.5mm以上,二级面达5mm以上,三级面达7mm以上MAb 多点累加在一级面达7mm以上,二级面达10mm以上,三级面达18mm以上MA1.4 生锈a. 一级面大于1.2mm,二级面达4mm,三级面达6mm以上MAb 切割,冲孔之边缘生锈,但正面能够看得到,锈痕长度在10mm以上MA1.5 尺寸尺寸不合规格造成擦伤,装配困难,或与其它部份配合缝隙过大,超过1.2mm MA1.6 变形a 变形造成装配困难及擦伤MAb 与其它部份配合缝隙超过1.5mm MAc 局部变形深达1.0mm以上,面积6mm以上MAd 边缘变形,与其它部份配合缝隙过大,一级面超过1.2mm,二级面超过2.5mm,三级面边3.5mm MAe 角度偏差大于1度MI1.7 不洁a 表面有污点,直径在一级面达3mm,二级面达5mm,三级面达8mm以上MAb 30mm以内不能同时出现两点MAc 多点累加尺寸在一级面达4mm以上,二级面达8mm以上,三级面达18mm以上MA。

钣金件加工检验标准一、目的：明确钣金车间各工序所生产的零部件的检验方法和质量要求，确保每件产品合格流入下工序。

二、适用范围：钣金车间加工的各工序，是对钣金车间加工产品的质量的控制。

三、职责：1、钣金车间操作技术人员负责对钣金加工过程的产品的自检，互检。

2、综合质检部在钣金车间的质检员负责对钣金生产加工的过程中的产品质量进行抽验、监督、确认。

3、综合质检部负责对不合格品的发现,记录并做标识隔离,组织处理不合格品。

4、生产部钣金车间参与不合格品的处理。

5、采购部对进厂的钣金原料不合格品与供应商进行沟通。

四、检测工具：5mm卷尺、200300卡尺、角度尺、目测五、操作流程下料组1、内装：⑴先审图后施工,首先对工程项目的料厚,规格,领用数量进行审核后,严格按图纸要求进行下料。

⑵标准件下料5件内的长≤2000mm、宽≤1200 mm尺寸公差控制在±0.5mm，5件以上的产品下料尺寸要完全跟图纸一致，≥2000mm 公差控制在±0.8mm.⑶非标件下料5件以内的长≤2000mm、≤1200mm宽尺寸公差控制在±0.8mm，5件以上的产品下料尺寸要完全跟图纸一致，≥2000mm 公差控制在±1 mm。

⑷标准件、非标件的下料毛刺公差控制在±0.3mm。

⑸标准件5件以内的产品对角线公差在±0.5mm。

5件以上的产品对角线要完全跟图纸一致，非标件5件以内的产品角线公差在±1mm，5件以上的产品对角线要完全跟图纸一致,长度≥4000mm,宽度≥1300mm对角线公差±3mm。

⑹表面无划伤、凹凸点、水印、氧化、辊印、波浪、变形等。

划伤、凹凸点宽度＞1mm，深度＞0.3mm，板面是≤2000mm，划伤、凹凸点宽度＞1.5mm、深度＞0.5mm，板面是≥2000mm。

⑺标准件每隔半小时对所下之料进行抽检，非标件每隔3-5件须进行抽检。

⑻每份订单编号的贴法由所生产的板的实际情况下贴在同一位置。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

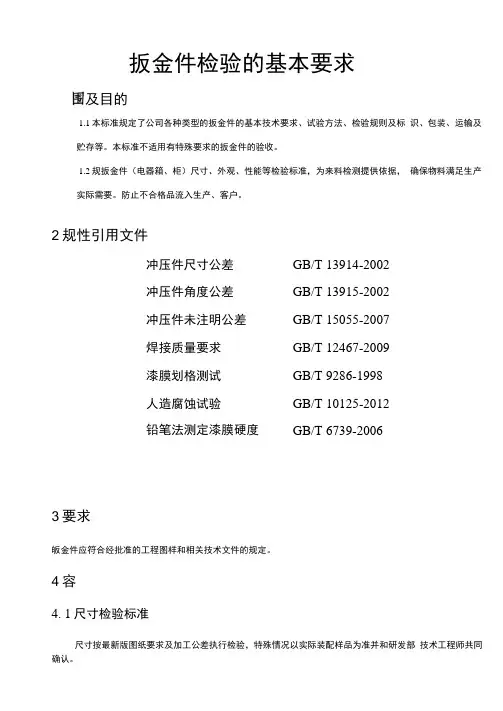

扳金件检验的基本要求及目的1.1本标准规定了公司各种类型的扳金件的基本技术要求、试验方法、检验规则及标识、包装、运输及贮存等。

本标准不适用有特殊要求的扳金件的验收。

1.2规扳金件（电器箱、柜）尺寸、外观、性能等检验标准，为来料检测提供依据，确保物料满足生产实际需要。

防止不合格品流入生产、客户。

2规性引用文件冲压件尺寸公差GB/T 13914-2002冲压件角度公差GB/T 13915-2002冲压件未注明公差GB/T 15055-2007焊接质量要求GB/T 12467-2009漆膜划格测试GB/T 9286-1998人造腐蚀试验GB/T 10125-2012铅笔法测定漆膜硬度GB/T 6739-20063要求皈金件应符合经批准的工程图样和相关技术文件的规定。

4容4. 1尺寸检验标准尺寸按最新版图纸要求及加工公差执行检验，特殊情况以实际装配样品为准并和研发部技术工程师共同确认。

未注明公差要求的钱金件尺寸偏差优先选用GB/T 13914中规定公差数值；角度尺寸公差和线性尺寸未注公差，分别优先选择GB/T 13915、GB/T 15055规定值。

用计量检验合格并符合设计精度要求的游标卡尺、卷尺、钢尺、角度尺（精密件可配以千分表.千分尺等）进行检验。

4. 2外观检验标准4. 2. 1检验环境扳金件的外观检验应在自然光线良好（& 00〜16： 00）的环境或等效的照明条件下进行检验，产品检验通常在40W白色灯光下.并且距离300^400mm,旅转角度进行检查，每一面目视时间不超过10S4. 2・2检验面等级分类A级面（关键区域），此区域非常重要，通常是指产品的正面、顶面，客户容易看到的区域。

B级面（重要区域），此区域通常是指产品的后盖面、侧面，客户可以看到，但不会非常关注。

C级面（非重要区域），此区域通常是指产品的底面或安装在整机隐蔽面，客户不能充分看到或不能看到。

4. 2.3外观检验容________________4.3材料检测4. 3. 1化学成分供应商提供材质证明书，或自己提交给第三方测试机构验证成分。

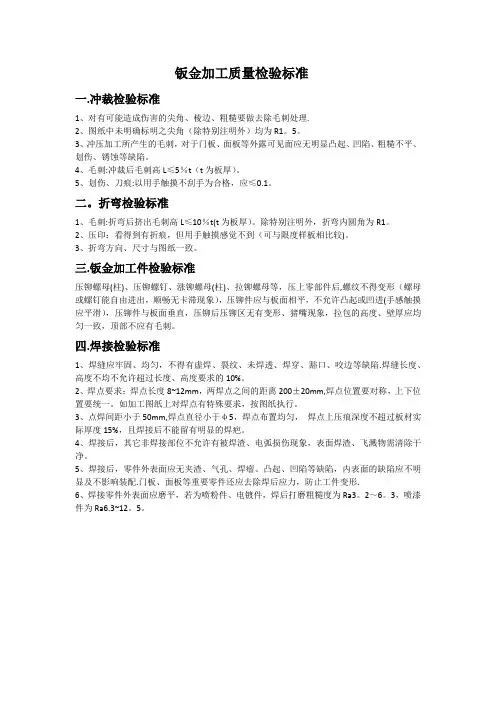

钣金加工质量检验标准一.冲裁检验标准1、对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理.2、图纸中未明确标明之尖角（除特别注明外）均为R1。

5。

3、冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

4、毛刺:冲裁后毛刺高L≤5％t（t为板厚）。

5、划伤、刀痕:以用手触摸不刮手为合格，应≤0.1。

二。

折弯检验标准1、毛刺:折弯后挤出毛刺高L≤10％t(t为板厚）。

除特别注明外，折弯内圆角为R1。

2、压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较)。

3、折弯方向、尺寸与图纸一致。

三.钣金加工件检验标准压铆螺母(柱)、压铆螺钉、涨铆螺母(柱)、拉铆螺母等，压上零部件后,螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进(手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。

四.焊接检验标准1、焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷.焊缝长度、高度不均不允许超过长度、高度要求的10%。

2、焊点要求：焊点长度8~12mm，两焊点之间的距离200±20mm,焊点位置要对称，上下位置要统一。

如加工图纸上对焊点有特殊要求，按图纸执行。

3、点焊间距小于50mm,焊点直径小于φ5，焊点布置均匀，焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。

4、焊接后，其它非焊接部位不允许有被焊渣、电弧损伤现象，表面焊渣、飞溅物需清除干净。

5、焊接后，零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷，内表面的缺陷应不明显及不影响装配.门板、面板等重要零件还应去除焊后应力，防止工件变形.6、焊接零件外表面应磨平，若为喷粉件、电镀件，焊后打磨粗糙度为Ra3。

2～6。

3，喷漆件为Ra6.3~12。

5。

1•目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制2•适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。

当有冲突时，以技术规范和客户要求为准。

3•引用标准：本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.1-2009产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/T1800.2 -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 —般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 - 1996形状和位置公差未注公差值执行。

4。

原材料检验标准4.1金属材料：4.1.1钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹，无开裂与变形。

4.1.3尺寸：按图纸或技术要求执行，本司未有的按现行国标执行4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.2性能：试装配与使用性能符合产品要求。

5、工序质量检验标准5.1冲裁检验标准5.1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理<5.1.2图纸中未明确标明之尖角（除特别注明外）均为R1.0。

5.1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

5.1.4毛刺：冲裁后毛刺高L<5%t （t为板厚）。

5.1.5划伤、刀痕：以用手触摸不刮手为合格，应<0.1mm。

5.1.6平面度公差要求见表一。

附表一、未注平面度公差要求5.2折弯检验标准5.2.1毛刺：折弯后挤出毛刺高L<10%t（t为板厚）。

5.2.2压印：看得到有折痕，但用手触摸感觉不到。

（有特殊表面要求和镜面除外）523折弯变形标准按照表二》及表三》附表二：对角线公差要求】524折弯方向、尺寸与图纸一致5.2.5钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。

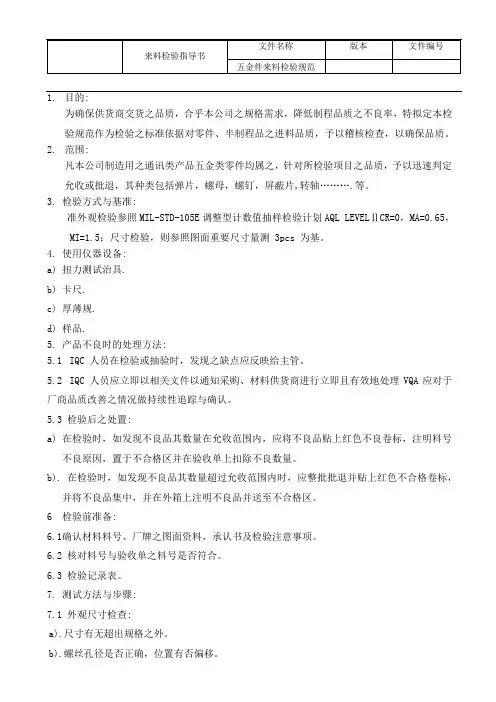

1.目的:为确保供货商交货之品质，合乎本公司之规格需求，降低制程品质之不良率，特拟定本检验规范作为检验之标准依据对零件、半制程品之进料品质，予以稽核检查，以确保品质。

2.范围:凡本公司制造用之通讯类产品五金类零件均属之，针对所检验项目之品质，予以迅速判定允收或批退，其种类包括弹片，螺母，螺钉，屏蔽片,转轴……….等。

3. 检验方式与基准:准外观检验参照MIL-STD-105E调整型计数值抽样检验计划AQL LEVELⅡCR=0，MA=0.65，MI=1.5；尺寸检验，则参照图面重要尺寸量测 3pcs 为基。

4. 使用仪器设备:a)扭力测试治具.b)卡尺.c)厚薄规.d)样品.5. 产品不良时的处理方法:5.1IQC 人员在检验或抽验时，发现之缺点应反映给主管。

5.2IQC 人员应立即以相关文件以通知采购、材料供货商进行立即且有效地处理VQA应对于厂商品质改善之情况做持续性追踪与确认。

5.3 检验后之处置:a) 在检验时，如发现不良品其数量在允收范围内，应将不良品贴上红色不良卷标，注明料号不良原因，置于不合格区并在验收单上扣除不良数量。

b). 在检验时，如发现不良品其数量超过允收范围内时，应整批批退并贴上红色不合格卷标，并将不良品集中，并在外箱上注明不良品并送至不合格区。

6检验前准备:6.1确认材料料号、厂牌之图面资料，承认书及检验注意事项。

6.2 核对料号与验收单之料号是否符合。

6.3 检验记录表。

7. 测试方法与步骤:7.1 外观尺寸检查:a).尺寸有无超出规格之外。

b).螺丝孔径是否正确，位置有否偏移。

c).螺丝牙径是否正确。

d). 螺母孔径有无毛边。

e).电镀颜色是否正确。

f).材质是否正确。

g).螺丝有无黏合不开。

h).电镀有无不良。

i).有无生锈氧化。

j).无刮伤。

k).转轴底座有无变形。

l) 屏蔽片之平面度是否符合规格7.2机构部份:a) E扣有无松脱。

b) 弹簧松弛。

7.3包装检验:a)包装CARTON有无标示机种型号、厂商料号、品名、规格与数量。

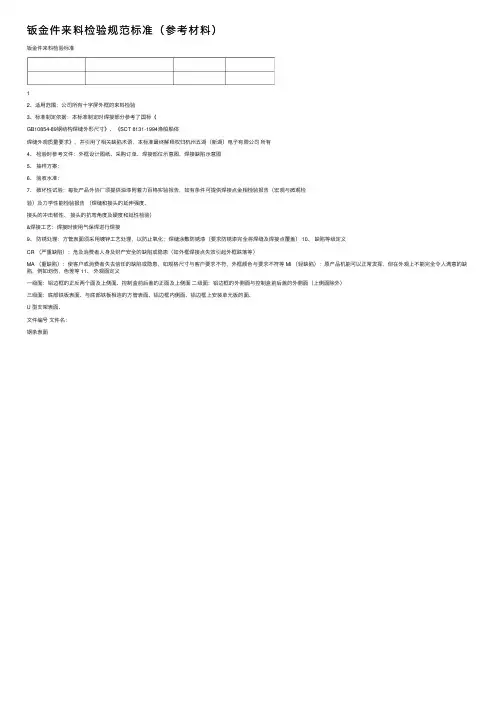

钣⾦件来料检验规范标准（参考材料）钣⾦件来料检验标准12、适⽤范围：公司所有⼗字屏外框的来料检验3、标准制定依据：本标准制定时焊接部分参考了国标《GB10854-89钢结构焊缝外形尺⼨》、《SCT 8131-1994渔船船体焊缝外观质量要求》，并引⽤了相关缺陷术语，本标准最终解释权归杭州五湖（新湖）电⼦有限公司所有4、检验时参考⽂件：外框设计图纸、采购订单、焊接部位⽰意图、焊接缺陷⽰意图5、抽样⽅案：6、验收⽔准：7、破坏性试验：每批产品外协⼚须提供油漆附着⼒百格实验报告，如有条件可提供焊接点⾦相检验报告（宏观与微观检验）及⼒学性能检验报告（焊缝和接头的延伸强度、接头的冲击韧性、接头的抗弯⾓度及硬度和延性检验）&焊接⼯艺：焊接时使⽤⽓保焊进⾏焊接9、防锈处理：⽅管表⾯须采⽤镀锌⼯艺处理，以防⽌氧化；焊缝涂敷防锈漆（要求防锈漆完全将焊缝及焊接点覆盖） 10、缺陷等级定义CR （严重缺陷）：危及消费者⼈⾝及财产安全的缺陷或隐患（如外框焊接点失效引起外框跌落等）MA （重缺陷）：使客户或消费者失去信任的缺陷或隐患，如规格尺⼨与客户要求不符，外框颜⾊与要求不符等 MI （轻缺陷）：原产品机能可以正常发挥，但在外观上不能完全令⼈满意的缺陷，例如划伤，⾊差等 11、外观⾯定义⼀级⾯：铝边框的正反两个⾯及上侧⾯、控制盒前后盖的正⾯及上侧⾯⼆级⾯：铝边框的外侧⾯与控制盒前后盖的外侧⾯（上侧⾯除外）三级⾯：底部铁板表⾯、与底部铁板相连的⽅管表⾯、铝边框内侧⾯、铝边框上安装单元板的⾯、U 型⽀架表⾯、⽂件编号⽂件名：钢条表⾯焊接缺陷⽰意图*⽅管⾓焊缝焊点尺⼨娶求铝型材对接焊焊点尺⼨要求369丄2 13.1445.16等8个焊接部位:：K=10-15linn. 11= _-10. ? mm;E=0-1111111； 6 ■ 90 1+245/7&10J.1等8个焊接部位; K=5-10mm;h=3. 5-7. 0 nun'E=0-lmm, 6 - 90*哋深度厚厦W s nn0T> d<0,3rnri母荊厚度> S rwRT，d<0i5nr尖卡兌⽑刺焊瘤：不允许有⿀度光滑焊瘤；三级⾯2Q0nn内允许1个弧坑1⼝厲朗|I1*央渣)))”))冊时⽓⼉f?縫允许W1个'不允许有穿透⽓孔lODrn范围拣焊缝每侧WF个*。

1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时,以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm,未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800。

4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 —2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4。

1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

4.1.2材料外观:平整无锈迹,无开裂与变形。

4。

1。

3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

4。

2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷.4.2.3性能:试装配与使用性能符合产品要求。

4。

3 管件方通、圆通4。

3。

1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明.4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸:按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5。

1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕:必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%~20%，数控冲咬出的孔、异形孔、圆角必须修整平滑.●图纸中未明确标明之尖角(除特别注明外）均为R1.5 mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L ≤5％t（t为板厚).●划伤、刀痕:以用手触摸不刮手为合格,应≤0.1 mm.●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。

每一种产品在生产之后都需要进行检验，以确保产品的使用性能。

但是每种产品由于加工工艺、使用条件等内容的不同，其检验标准也会有所区别。

一般以各过程的产品质量得以控制作为检验标准。

下面我们就来具体介绍一下钣金加工件检验需要遵循哪些标准。

1、适用范围本标准适用于制造的各种钣金结构件的检验，图纸与技术文件共同使用，若出现冲突以客户要求为准。

2、引用的标准B/T1800.3-1998 极限与配合标准公差和基本偏差数值表。

GB/T1800.4-1998 极限与配合标准公差等级和孔、轴的极限偏差表。

GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差。

3、原材料检验标准（1）金属·板材厚度以及质量需要符合国家标准，所使用材料要有明确的性能测试报告和厂商证明。

·材料外观要平整无锈痕，无开裂与变形。

·按照图纸或者技术要求执行，若没有固定标准需要按照国标执行。

（2）塑粉·整批塑粉要有良好的一致性，需要出示明确的出厂证明与检验报告，以及粉号、色号和各项检验参数。

·通过试用确定塑粉是否符合颜色、光泽、流平性、附着力等性能要求。

（3）通用五金件、紧固件·外观无锈迹、无毛刺，整批外观一致性良好。

·尺寸按照机械加工图纸或者国标要求执行。

·试装配与使用性能符合产品要求。

4、工序质量检验标准（1）冲裁检验标准·对有可能造成伤害的尖角、棱边、粗糙要进行去毛刺处理。

·冲压加工所产生的毛刺，对于门板、面板灯外露部分应无明显凸起、凹陷、粗糙不平、划伤以及锈蚀。

（2）折弯检验标准·压印后看到有折痕，但是用手触摸感觉不到可与限度样板进行比较。

（3）焊接·焊缝应牢固、均匀，不能有虚焊、裂纹、未焊透、焊穿、豁口等情况发生。

·焊点要求长度为8—12mm，两个焊点之间的距离为200±20mm，焊点位置对称，上下位置统一。

钣金件检验标准钣金件是一种常见的金属制品，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，需要进行严格的检验。

本文将介绍钣金件检验的标准和方法，以便相关人员能够正确进行检验工作。

首先，钣金件的外观质量是非常重要的。

外观质量包括表面是否平整、无明显的凹凸、划痕、氧化斑等缺陷。

在检验时，应该使用肉眼或辅助工具对钣金件进行全面的外观检查，确保其外观符合标准要求。

其次，钣金件的尺寸和形状也是需要检验的重点内容。

尺寸和形状的偏差会直接影响钣金件的装配和使用。

因此，在检验时需要使用相关的测量工具，如千分尺、游标卡尺等，对钣金件的尺寸和形状进行精确的测量和比对，确保其符合图纸要求。

另外，钣金件的材料和力学性能也是需要检验的重要内容。

材料的选择和性能直接关系到钣金件的使用寿命和安全性。

在检验时，需要使用金相显微镜、拉伸试验机等设备，对钣金件的材料组织、硬度、拉伸强度等性能进行检测，确保其符合相关的标准要求。

此外，钣金件的表面涂装和防腐蚀性能也需要进行检验。

表面涂装的质量直接关系到钣金件的外观和耐腐蚀性能。

在检验时，需要使用相关的检测设备，如厚度计、盐雾试验箱等，对钣金件的表面涂装厚度和耐腐蚀性能进行检测，确保其符合相关标准要求。

最后，钣金件的装配和可靠性也需要进行检验。

装配质量直接关系到钣金件在实际使用中的性能和可靠性。

在检验时，需要对钣金件的装配工艺和可靠性进行全面的检查和测试，确保其符合相关标准要求。

综上所述，钣金件的检验工作是非常重要的，需要对外观质量、尺寸和形状、材料和力学性能、表面涂装和防腐蚀性能、装配和可靠性等方面进行全面的检验。

只有确保钣金件的质量符合标准要求，才能保证其在使用过程中能够发挥良好的性能，确保产品质量和用户安全。

希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助，确保钣金件的质量和安全性。
