石灰化学分析试验(简易法)

石灰石化学分析方法分析化验联系电话0519886339130找李主任1. 烧失量的测定称取1.0000克试样，至于瓷坩埚中，放在马弗炉内，从低温逐渐升高温度，在900~1000℃下灼烧1h。

2. 二氧化硅的测定称取约0.6g试样，精确至0.0001g ，置于铂坩埚中，将盖斜置于坩埚上，并留有一定缝隙，在900~1000℃下灼烧5min，取出坩埚冷却至室温，用玻璃棒仔细压碎块状物，加入0.3g无水碳酸钠混匀，再将坩埚置于950~1000℃下灼烧10min ，取下冷却至室温。

将烧结块移入瓷蒸发皿中，加少量水润湿，盖上表面皿，从皿口加入5mL盐酸（1+1）及2~3滴硝酸，待反应停止后取下表面皿，用平头玻璃棒压碎块状物使分解安全，用热盐酸（1+1）清洗坩埚数次，洗液合并于蒸发皿中，将蒸发皿置于沸水浴上，皿上放一玻璃三角架，再盖上表面皿，蒸发至糊状后，加入1g氯化氨，充分搅匀，在沸水浴上蒸发至干后继续蒸发10~15min 。

取下蒸发皿，加入10~20mL热盐酸（3+97），搅拌使可溶性盐溶解。

用中速滤纸过滤，用胶头檫棒以热水檫洗玻璃棒及蒸发皿，用热水洗涤10~12次。

滤液及洗液保存于250mL容量瓶中。

将沉淀连同滤纸一并移入原铂坩埚中，干燥、灰化后，放入已升温至950~1000℃的马弗炉内灼烧30min,取出坩埚至于干燥器中，冷却至室温，恒量。

向坩埚内加数滴水润湿沉淀，加3滴硫酸（1+4）和5mL氢氟酸，放入通风橱缓慢加热，蒸发至干，升高温度继续加热至三氧化硫白烟完全散尽。

将坩埚放入已升温至950~1000℃内灼烧30min，取出坩埚至于干燥器中，冷却至室温，恒量。

经氢氟酸处理后得到的残渣中加入1g焦硫酸钾，在500~600℃下熔融至透明，熔块用热水和数滴盐酸（1+1）溶解，溶液并入分离二氧化硅后得到的滤液和洗液中，用水稀释至标线，摇匀。

3. 氧化钙的测定吸取25mL于400mL烧杯中，加水稀释约200mL，加5mL三乙醇胺（1+2）及适量的CMP(1.000g钙黄绿素、1.000g甲基百里香酚蓝、0.200g酚酞、50g已在105℃烘干过的硝酸钾)混合指示剂，在搅拌下加入氢氧化钾（200g/L）至出现绿色荧光后再过量5~8mL ，以EDTA（0.015mol/L）滴定至绿色荧光消失并出现红色。

第一章石灰石化学分析一．石灰石中水分的测定：称取200g试样于105℃的烘箱内烘2小时，取出干燥器内冷却至室温后称量。

结果计算：水分=（称样重-烘后的石灰石重量）÷称样重×100％二．细度的测定：准确称取25g的试样于筛子里用水冲流，烘干。

结果计算：筛余物的重量÷所称的样品重×100％即为细度的百分数。

三、试样溶液的制备1. 石灰石试样溶液制备称取1g石灰石试样，精确至0. 0001g，置于250毫升的烧杯中。

加入少量除盐水，再加入25毫升盐酸溶液（1+1），稍加摇动，待剧烈反应停止后，置于电热板上加热，微沸10min后使溶液冷却。

将溶液用慢速定量滤纸过滤，500mL 干净烧杯承接，并用除盐水冲洗残余物及杯壁，所得滤液移入250mL容量瓶中，用水稀释至刻度，摇匀，用来测定Ca2+、Mg2+等分析项目（所得固体进行干燥、冷却后称重即为可测得酸不溶物的含量）。

2.CaO的测定（1）方法提要以三乙醇胺掩蔽试样中铁、铝等干扰元素，在pH大于12.5的溶液中，以钙羧酸作指示剂，用EDTA标准滴定溶液滴定钙。

（2）试剂和溶液（包括MgO的测定试剂）2.1 三乙醇胺：1+1溶液。

2.2 氢氧化钾：200g/L溶液。

2.3 糊精：40g/L溶液。

称取4g糊精，用水调成糊状，加入100mL沸水（使用前配制）。

2.4 氯化铵－氨水缓冲溶液（PH≈10）：称取67. 5g氯化铵溶于300mL水中，加570mL氨水，移入1000mL容量瓶中，用水稀释至刻度，摇匀。

2.5 盐酸羟胺：50g/L溶液。

2.6 乙二胺四乙酸二钠（EDTA）：c(EDTA)约为0.02mol/L标准滴定溶液，配制与标定按GB 601执行。

2.7 钙羧酸指示剂：称取1g钙羧酸与100g氯化钠研磨，混匀，保存于磨口瓶中。

2.8 酸性铬蓝K指示剂：5g/L溶液。

称取0.5g酸性铬蓝K溶解于100mL水中（使用期为一周）。

标准名称建筑石灰试验方法化学分析方法标准类型中华人民共和国建材行业标准标准号 JC／T478．2─92标准正文1 主题内容与适用范围本标准规定了建筑石灰化学分析的仪器设备、试样制备、试验方法和结果计算以及化学分析允许误差。

本标准适用于建筑生石灰、生石灰粉和消石灰粉化学分析方法，其他品种石灰可参照使用。

2 总则2．1送检试样应具有代表性，数量不少于100g，装在磨口玻璃瓶中，瓶口密封。

检验时，将试样混均以四分法缩取25g，在玛钵内研细全部通过80um方孔筛用磁铁除铁后，装人磨口瓶内供分析用。

2．2分析天平不应低于四级，最大称量200g，天平和砝码应定期进行检定。

2．3称取试样应准确至0．0002g，试剂用量与分析步骤严格按照本标准规定进行。

2．4化学分析用水应是蒸馏水或去离子水，试剂为分析纯和优级纯。

所用酸和氨水，未注明浓度均为浓酸和浓氨水。

2．5滴定管、容量瓶、移液管应进行校正。

2．6做试样分析时，必须同时做烧失量的测定，容量分析应同时进行空白试验。

2．7分析前，试样应于100－105℃烘箱中干燥2h。

2．8各项分析结果百分含量的数值，应保留小数点后二位。

3 分析方法3．1二氧化硅的测定3．1．1氟硅酸钾容量法3．1．1．1方法提要在有过量的氟，钾离子存在的强酸性溶液中，使硅酸形成氟硅酸钾（KaSiF6）沉淀，经过滤、洗涤、中和滤纸上的残余酸后，加沸水使氟硅酸钾沉淀水解生成等当量的氢氟酸，然后以酚酞为指示剂，用氢氧化钠标准溶液进行滴定。

3．1．1．2试剂a．硝酸（浓）；b．氯化钾（固体）c．氟化钾溶液（150s／L）：将15g氟化钾放在塑料杯中，加50mL水溶解后，再加20 mI硝酸，用水稀释至100mL，加固体氯化钾至饱和，放置过夜，倾出上层清液，贮存于塑料瓶中备用； d．氯化钾－乙醇溶液（50g／L）：将5g氯化钾溶于50mL水中，用95％乙醇，稀至10 0mL混匀；e．酚酞指示剂乙醇溶液（10g／L）：将1g酚酞溶于95％乙醇，并用95％乙醇稀释至1 00mL；f．氢氧化钠标准溶液（0．05mol／L）：将10g氢氧化钠溶于5L水中，充分摇匀，贮于塑料桶中；标定方法：准确称取0．3000g苯二甲酸氢钾置于400mL烧杯中，加入约150mL新煮沸的冷水（用氢氧化钠熔液中和至酚酞呈微红色），使其溶解，然后加入7￣ 8滴酚酞指示剂乙醇溶液（10g／L），以氢氧化钠标准溶液滴定至微红色为终点，记录V。

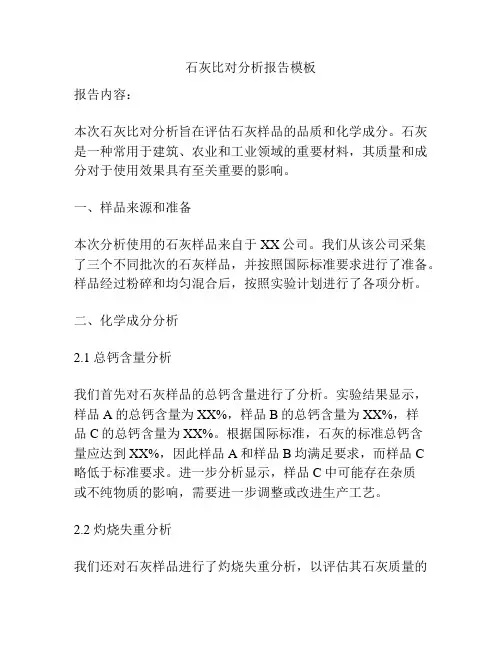

石灰比对分析报告模板报告内容：本次石灰比对分析旨在评估石灰样品的品质和化学成分。

石灰是一种常用于建筑、农业和工业领域的重要材料，其质量和成分对于使用效果具有至关重要的影响。

一、样品来源和准备本次分析使用的石灰样品来自于XX公司。

我们从该公司采集了三个不同批次的石灰样品，并按照国际标准要求进行了准备。

样品经过粉碎和均匀混合后，按照实验计划进行了各项分析。

二、化学成分分析2.1 总钙含量分析我们首先对石灰样品的总钙含量进行了分析。

实验结果显示，样品A的总钙含量为XX%，样品B的总钙含量为XX%，样品C的总钙含量为XX%。

根据国际标准，石灰的标准总钙含量应达到XX%，因此样品A和样品B均满足要求，而样品C略低于标准要求。

进一步分析显示，样品C中可能存在杂质或不纯物质的影响，需要进一步调整或改进生产工艺。

2.2 灼烧失重分析我们还对石灰样品进行了灼烧失重分析，以评估其石灰质量的稳定性。

实验结果显示，样品A的灼烧失重为XX%，样品B 的灼烧失重为XX%，样品C的灼烧失重为XX%。

根据国际标准，石灰的标准灼烧失重应不超过XX%。

通过对比实验结果，我们可以得出结论：样品A、样品B和样品C均满足标准要求，并具有良好的石灰质量稳定性。

三、X射线衍射分析为进一步了解石灰样品的晶体结构和晶体相组成，我们进行了X射线衍射分析。

实验结果显示，在样品A、样品B和样品C 中，均存在晶体相X、晶体相Y和晶体相Z。

四、结论综上所述，通过对石灰样品的化学成分分析、灼烧失重分析和X射线衍射分析，我们得出以下结论：1. 样品A和样品B的总钙含量满足标准要求，具有良好的质量。

2. 样品C的总钙含量略低于标准要求，需要进一步调整生产工艺以提高品质。

3. 样品A、样品B和样品C具有良好的石灰质量稳定性。

4. 样品A、样品B和样品C均含有晶体相X、晶体相Y和晶体相Z。

附注：以上结论仅基于本次分析结果，我们建议进行更多批量样品的分析以获取更全面的评估。

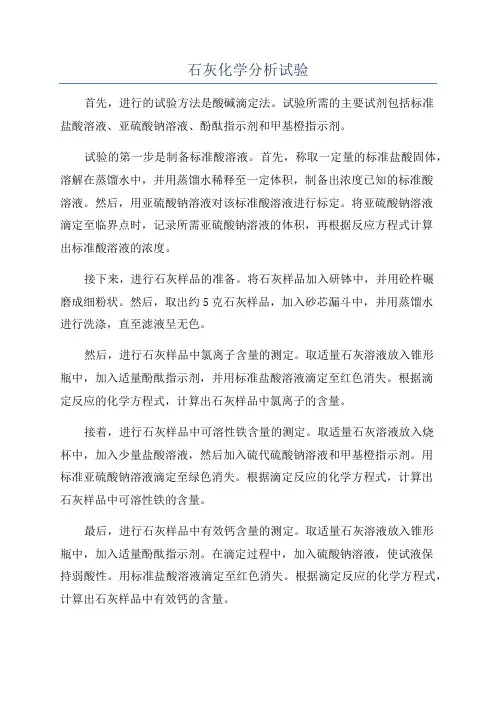

石灰化学分析试验首先，进行的试验方法是酸碱滴定法。

试验所需的主要试剂包括标准盐酸溶液、亚硫酸钠溶液、酚酞指示剂和甲基橙指示剂。

试验的第一步是制备标准酸溶液。

首先，称取一定量的标准盐酸固体，溶解在蒸馏水中，并用蒸馏水稀释至一定体积，制备出浓度已知的标准酸溶液。

然后，用亚硫酸钠溶液对该标准酸溶液进行标定。

将亚硫酸钠溶液滴定至临界点时，记录所需亚硫酸钠溶液的体积，再根据反应方程式计算出标准酸溶液的浓度。

接下来，进行石灰样品的准备。

将石灰样品加入研钵中，并用砼杵碾磨成细粉状。

然后，取出约5克石灰样品，加入砂芯漏斗中，并用蒸馏水进行洗涤，直至滤液呈无色。

然后，进行石灰样品中氯离子含量的测定。

取适量石灰溶液放入锥形瓶中，加入适量酚酞指示剂，并用标准盐酸溶液滴定至红色消失。

根据滴定反应的化学方程式，计算出石灰样品中氯离子的含量。

接着，进行石灰样品中可溶性铁含量的测定。

取适量石灰溶液放入烧杯中，加入少量盐酸溶液，然后加入硫代硫酸钠溶液和甲基橙指示剂。

用标准亚硫酸钠溶液滴定至绿色消失。

根据滴定反应的化学方程式，计算出石灰样品中可溶性铁的含量。

最后，进行石灰样品中有效钙含量的测定。

取适量石灰溶液放入锥形瓶中，加入适量酚酞指示剂。

在滴定过程中，加入硫酸钠溶液，使试液保持弱酸性。

用标准盐酸溶液滴定至红色消失。

根据滴定反应的化学方程式，计算出石灰样品中有效钙的含量。

在实验过程中，需要注意的一些问题包括：尽量使用精确称量的量筒和移液器，避免试剂的误差；滴定起始和终点颜色的判断应准确；试剂应保持干燥和保存在密闭容器中，以防止其质量和浓度的变化。

总之，石灰化学分析试验是一种基于酸碱滴定法的定性和定量分析方法，它可以测定石灰样品中不同组分的含量和性质。

通过这种方法，可以评估石灰的质量和适用性，为其在不同领域的应用提供参考。

黄石成美建材有限公司部门标准石灰石分析操作规程E0Q/CM-J11.20-2009 1 目的为保证石灰石分析的准确性和规范性。

2 范围用于生产中石灰石的检验。

3 引用标准3.1 GB/T5762-2000 《建材用石灰石化学分析方法》3.2 Q/CMJ11.30-2009 《熟料分析操作规程》3.3 Q/CMJ11.29-2009 《生料分析操作规程》4 主要内容4.1 烧失量的测定准确称取1g试样，精确至0.0001g放入到已灼烧恒量的瓷坩埚中，将盖斜置于坩埚上，置于马弗炉内,从低温升起,在950-1000℃的高温下灼烧60min。

取出坩埚置于干燥器中冷却至室温,称量。

如此反复灼烧,直至恒量。

试样中烧失量的质量百分数按下式计算:m-m1烧失量= ────× 100m式中: m──灼烧前试料的质量,g；m1──灼烧后试料的质量,g。

4.2 二氧化硅的测定（代用法）称取约0.3g试样精确至0.0001g，置于银坩埚中，加入4g氢氧化钾，于电炉上熔融20min，取下坩埚稍冷后，用热水浸取熔块，放入300ml塑料杯中，用热水冲洗坩埚和盖。

然后加入15-20ml硝酸，搅拌，冷却至30℃以下。

再加入10ml150g/l氟化钾溶液，再加入氯化钾至饱和，并过量1-2g氯化钾，放置15-20min。

用中速滤纸过滤，用氯化钾溶液洗涤塑料杯及沉淀3次。

将滤纸连同沉淀取下，置于原塑料杯中，沿杯壁加入10ml温度为30℃共4页第1页部门负责人2009-09-01批准2009-09-10实施以下的氯化钾-乙醇（50g/L）及1ml酚酞（10g/l）指示剂溶液，用浓度为0.15mol/L氢氧化钠滴定溶液中和未洗尽的酸，仔细搅动滤纸并随之擦洗杯壁直至溶液呈红色，向杯中加入200ml沸水（蒸馏水煮沸并用氢氧化钠溶液中和至酚酞呈微红色），用0.15mol/L的氢氧化钠标准溶液滴定至微红色。

二氧化硅的百分含量用下式计算：T SiO2×VSiO2= × 100m×1000式中：T SiO2---每毫升氢氧化钠标准溶液相当于二氧化硅的毫克数；V---滴定时消耗氢氧化钠标准溶液的体积ml；m---试样的质量，g。

建筑石灰试验检测报告一、实验目的本次试验旨在对建筑石灰进行检测，了解其物理性能和化学性能，并评估其适用性和质量。

二、实验原理1.物理性能测试对建筑石灰进行适当的物理性能测试，包括颗粒度分析、比表面积测试、密度测定等。

2.化学性能测试对建筑石灰进行化学性能测试，包括水化率测试、凝结时间测试、抗压强度测试等。

三、实验步骤1.准备建筑石灰试样从供应商提供的建筑石灰中取得试样，并进行标记。

2.物理性能测试（1）颗粒度分析：采用筛分法对建筑石灰进行颗粒度分析，记录不同粒径下的质量百分比。

（2）比表面积测定：运用比表面积仪对建筑石灰的比表面积进行检测，并记录结果。

（3）密度测定：通过质量和体积的测量，计算建筑石灰的密度。

3.化学性能测试（1）水化率测试：取一定量的建筑石灰试样，加水搅拌，记录水化过程中的温度变化和时间。

（2）凝结时间测试：加水搅拌建筑石灰试样，观察其凝结时间，并记录结果。

（3）抗压强度测试：制备建筑石灰试样，并进行抗压强度测试，记录结果。

四、实验结果与数据处理1.物理性能测试结果（1）颗粒度分析结果表明，建筑石灰的颗粒分布均匀，大部分颗粒粒径在10-200微米之间。

（2）比表面积测定结果显示，建筑石灰的比表面积为XX平方米/克。

（3）密度测定结果表明，建筑石灰的密度为XX克/立方厘米。

2.化学性能测试结果（1）水化率测试结果显示，建筑石灰在与水接触后，迅速释放热量，并逐渐变成石灰浆状物质。

（2）凝结时间测试结果表明，建筑石灰在与水混合后，大约需要XX分钟才能完全凝固。

（3）抗压强度测试结果显示，建筑石灰试样在28天龄期内，具有较高的抗压强度，达到了XX兆帕。

五、实验讨论与分析根据本次试验结果，建筑石灰具有较好的物理性能和化学性能。

其颗粒分布均匀、比表面积合适、密度适中。

同时，在与水接触后，水化迅速且凝结时间适中，抗压强度符合建筑要求。

因此，可以认为本次建筑石灰的质量良好，适用于建筑行业。

六、结论本次实验对建筑石灰进行了物理性能和化学性能的测试。

《石灰石化学分析方法 元素含量的测定 X 射线荧光光谱法》行业标准审定会会议纪要2013年9月24~27日，行业标准《石灰石化学分析方法 元素含量的测定 X 射线荧光光谱法》审定会在全国有色金属标准化技术委员会主持下在广西壮族自治区河池市巴马县召开，来自全国9个单位的21名代表和专家参加了会议。

会议对中铝广西分公司、中铝河南分公司等单位提出的标准送审稿进行了认真、热烈的讨论，达成一致意见，形成会议纪要如下：1、标准名称与计划名称不一致，将《石灰石化学分析方法 第一部分：X 射线荧光光谱法测定元素含量》更正为《石灰石化学分析方法 元素含量的测定 X 射线荧光光谱法》，对其翻译部分进行修改，将标准号YS/T703-2009替换成YS/T703-201X 。

2、将熔片法和压片法整合成一个标准，确定熔片法由中铝广西分公司来完成，压片法由中铝河南分公司来完成。

3、前言部分应增加以下内容：3.1 本标准按照GB/T1.1-2009给出的规则修订。

3.2 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。

3.3 确定熔片法为方法1，压片法为方法2。

3.4 起草单位中补加“中国铝业股份有限公司河南分公司”。

3.5 补加“本标准所代替标准的历次版本情况如下：YS/T703-2009”。

4、测量范围中测量元素顺序按照“钙、镁、硅、铁、铝、钾”来绘制表1。

5、在规范性引用文件栏中删除“YS/T703-2009 X 射线荧光光谱法测定石灰石中CaO 、MgO 、SiO 2含量”。

6、熔剂的计算因子公式“F ＝/1100L m ⎛⎫- ⎪⎝⎭”更改为“F ＝100100L -”。

7、将高温炉温度控制“1000℃±10℃”更改为“1100℃±20℃”。

8、方法1与方法2中的试剂、仪器设备统一叙述。

9、步骤：按照方法1和方法2分别来叙述，序号格式按照下列要求编写：熔片法：7.1 方法1；压片法：7.2 方法2.10、两种方法中的分析结果的计算方法可以统一。

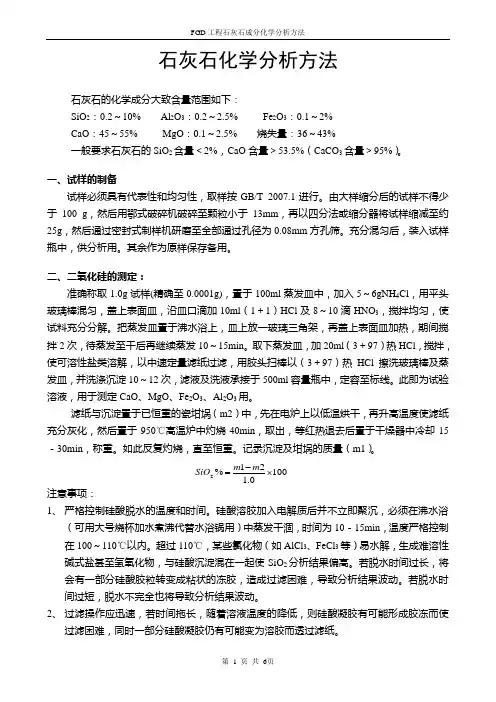

石灰石化学分析方法石灰石的化学成分大致含量范围如下：SiO 2：0.2～10% Al 2O 3：0.2～2.5% Fe 2O 3：0.1～2%CaO ：45～55% MgO ：0.1～2.5% 烧失量：36～43%一般要求石灰石的SiO 2含量＜2%，CaO 含量＞53.5%（CaCO 3含量＞95%）。

一、试样的制备试样必须具有代表性和均匀性，取样按GB/T 2007.1进行。

由大样缩分后的试样不得少于100 g ，然后用鄂式破碎机破碎至颗粒小于13mm ，再以四分法或缩分器将试样缩减至约25g ，然后通过密封式制样机研磨至全部通过孔径为0.08mm 方孔筛。

充分混匀后，装入试样瓶中，供分析用。

其余作为原样保存备用。

二、二氧化硅的测定：准确称取1.0g 试样(精确至0.0001g)，臵于100ml 蒸发皿中，加入5～6gNH 4Cl ，用平头玻璃棒混匀，盖上表面皿，沿皿口滴加10ml （1＋1）HCl 及8～10滴HNO 3，搅拌均匀，使试料充分分解。

把蒸发皿臵于沸水浴上，皿上放一玻璃三角架，再盖上表面皿加热，期间搅拌2次，待蒸发至干后再继续蒸发10～15min 。

取下蒸发皿，加20ml （3＋97）热HCl ，搅拌，使可溶性盐类溶解，以中速定量滤纸过滤，用胶头扫棒以（3＋97）热HCl 擦洗玻璃棒及蒸发皿，并洗涤沉淀10～12次，滤液及洗液承接于500ml 容量瓶中，定容至标线。

此即为试验溶液，用于测定CaO 、MgO 、Fe 2O 3、Al 2O 3用。

滤纸与沉淀臵于已恒重的瓷坩埚（m2）中，先在电炉上以低温烘干，再升高温度使滤纸充分灰化，然后臵于950℃高温炉中灼烧40min ，取出，等红热退去后臵于干燥器中冷却15－30min ，称重。

如此反复灼烧，直至恒重。

记录沉淀及坩埚的质量（m1）。

注意事项：1、 严格控制硅酸脱水的温度和时间。

硅酸溶胶加入电解质后并不立即聚沉，必须在沸水浴（可用大号烧杯加水煮沸代替水浴锅用）中蒸发干涸，时间为10－15min ，温度严格控制在100～110℃以内。

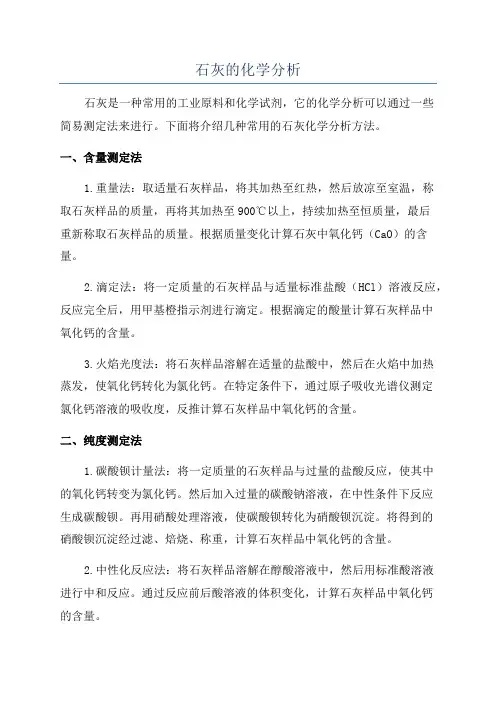

石灰的化学分析石灰是一种常用的工业原料和化学试剂，它的化学分析可以通过一些简易测定法来进行。

下面将介绍几种常用的石灰化学分析方法。

一、含量测定法1.重量法：取适量石灰样品，将其加热至红热，然后放凉至室温，称取石灰样品的质量，再将其加热至900℃以上，持续加热至恒质量，最后重新称取石灰样品的质量。

根据质量变化计算石灰中氧化钙（CaO）的含量。

2.滴定法：将一定质量的石灰样品与适量标准盐酸（HCl）溶液反应，反应完全后，用甲基橙指示剂进行滴定。

根据滴定的酸量计算石灰样品中氧化钙的含量。

3.火焰光度法：将石灰样品溶解在适量的盐酸中，然后在火焰中加热蒸发，使氧化钙转化为氯化钙。

在特定条件下，通过原子吸收光谱仪测定氯化钙溶液的吸收度，反推计算石灰样品中氧化钙的含量。

二、纯度测定法1.碳酸钡计量法：将一定质量的石灰样品与过量的盐酸反应，使其中的氧化钙转变为氯化钙。

然后加入过量的碳酸钠溶液，在中性条件下反应生成碳酸钡。

再用硝酸处理溶液，使碳酸钡转化为硝酸钡沉淀。

将得到的硝酸钡沉淀经过滤、焙烧、称重，计算石灰样品中氧化钙的含量。

2.中性化反应法：将石灰样品溶解在醇酸溶液中，然后用标准酸溶液进行中和反应。

通过反应前后酸溶液的体积变化，计算石灰样品中氧化钙的含量。

3.酶法：将石灰样品与过氧化氢反应，通过测定反应前后过氧化氢的浓度变化，计算石灰样品中氧化钙的含量。

以上是几种常用的石灰化学分析方法，可以根据实际情况选择适合的方法进行分析。

这些方法简单易行，对实验设备和仪器的要求较低，能够准确测定石灰中氧化钙的含量，为工业生产和科学研究提供了重要的分析手段。

电厂消石灰化验方法国标1.采样方法：电厂消石灰采样一般按照GB/T475-2024《粉煤灰采样方法标准》进行。

主要包括了粉煤灰采样方式、采样工具和采样位置等方面内容。

具体操作时，采用正交推土机或推土机推土，并在运输过程中进行暗粉尘防慢措施。

采样点通常在灰库灰样取样点、灰斗出口、灰斗里层、灰斗抽样器等位置。

2.化学分析方法：（1）CaO含量测定：根据GB/T176-2024《水泥主要成分化学分析方法标准》中对CaO含量测定的方法进行，主要原理是利用钠盐比色法测定CaO含量。

此方法适用于低硅和高硅水泥熟料以及有机酸钠盐阳离子内标比色法。

",（2）MgO含量测定：根据GB/T177-2024《水泥主要成分化学分析方法标准》中对MgO含量测定的方法进行，主要原理是利用傅里叶红外光谱法测定MgO含量。

此方法适用于低硅和高硅水泥熟料以及有机酸钠盐阳离子内标比色法。

",（3）SiO2含量测定：采用GB/T3996-2024《氧化硅物质X射线荧光光谱法》进行测定。

主要原理是利用X射线荧光光谱法测定SiO2含量。

",（4）烧失量测定：本质上是煮灰测定。

将样品热解，然后进行灰化，最后加入醋酸处理后进行称量。

根据样品的质量变化计算出烧失量。

3.物理性质测定方法：（2）比表面积测定：根据样品比表面积测定方法标准中对比表面积测定提出的方法进行测定。

常用的方法有比气体吸附法(BET法)和亚甲蓝吸附法(Methylene Blue Adsorption)。

4.抗碱指标测定方法：电厂消石灰在使用过程中会与碱性成分接触，如果抗碱性能不好，可能会发生碳化反应，导致抗碱性能下降。

抗碱指标测定方法涉及到的有抗碱强度指标和抗碱抗蚀性指标。

抗碱强度指标一般可采用压缩强度试验进行测定，抗碱抗蚀性指标则需要将样品浸泡在碱溶液中进行腐蚀试验，根据腐蚀程度评价抗碱抗蚀性能的好坏。

总结起来，电厂消石灰化验方法国标主要包括采样方法、化学分析方法、物理性质测定方法、抗碱指标测定方法等多个方面。
