传声器浅析——技术、类型、应用及型号(二)詹姆斯·伊德;朱慰中【摘要】分析传声器的指向性、灵敏度和频响等技术性能,对新颖和经典产品进行归类.【期刊名称】《演艺科技》【年(卷),期】2011(000)012【总页数】5页(P29-32,55)【关键词】传声器;类型;指向性;灵敏度;频响;应用;新产品【作者】詹姆斯·伊德;朱慰中【作者单位】【正文语种】中文2 传声器的基本原理2.1 近距效应这是影响指向性传声器的现象。
如果传声器紧靠声源拾音（例如鼓类或放大器用传声器），那么会有低频响应提升的现象。
这是因为在传声器近距离拾音时，自声源至传声器前端的音频路径的距离与声源至传声器后端的距离有明显的差别，其结果当在近距离时传声器的低频得到增强。
这种现象用于增加声音的温暖感效果很好。
不过，如果破坏了响应平衡，这种响应则不是所期望的。
2.2 传声器的指向性传声器拾取信号的大小与传声器指向声源的角度有关。
如前所述，带式传声器对来自正面的声音和来自后面声音的灵敏度是相同的，而动圈传声器或电容传声器通常是对振膜的正前方的声音最为灵敏。
灵敏度的图形是用众所周知的“极坐标图”来标明的。
如图5所示，设想一支置于传声器架上的普通手持传声器，摆放在带有防风罩区域的中心，指向前方的为0°，而传声器接插件处为180°。
如果围绕传声器四周边走边说话，那么，无论在前方、侧面或后面的位置上，对于所有的频率都有相同的信号电平。
再观察另一幅极坐标图形，可以发现传声器的增益是随着位置而变化的——称之为心形极坐标图形（图6）。
例如，在传声器的后方，只有极低的灵敏度（0 dB），在传声器的两侧，则约有6 dB的灵敏度下降。
这种极坐标图形的传声器有助于对舞台上人声的拾音，因为它很少拾取舞台上地板的返送监听音箱的声音。
这种极坐标图形在所有频率上并不相同，图上通常会标出数条曲线，指出在不同打点频率处的图形。
图5 全方向性极坐标图形图6 心形极坐标图形2.3 传声器的摆放及选用传声器的摆放与声源有关——无论是歌手、乐器或是环境，取决于许多因素，尤其是真正需要的是什么样的具有艺术要素的声音。
声学传播器设计中的指向性与灵敏度优化声学传播器是一种将电能转换为声能的设备，广泛应用于音频播放、通信、声纳等领域。
在声学传播器的设计过程中，指向性和灵敏度是两个重要的性能指标。
指向性是指传播器在不同方向上的声场响应特性，而灵敏度则是指传播器对输入信号的响应程度。
优化指向性和灵敏度可以提高传播器的性能和适用范围。
首先，指向性的优化是声学传播器设计中的重要问题。
传播器的指向性决定了它在不同方向上的声场响应特性。
在某些应用中，如会议系统或音响系统，需要传播器能够在特定方向上提供清晰、准确的声音，而在其他方向上减小声音的传播。
这就要求传播器具备较好的指向性。
指向性的优化可以通过改变传播器的结构和材料来实现。
一种常用的指向性优化方法是使用声学波导。
声学波导是一种将声能引导到特定方向的结构。
通过调整波导的几何形状和尺寸，可以实现对声波的引导和控制。
波导的设计需要考虑声波在其中的传播特性，如波导的长度、宽度、高度等参数。
此外，波导的材料也会对指向性产生影响。
选择合适的材料可以改变声波在波导中的传播速度和衰减特性，从而优化传播器的指向性。
另一种常用的指向性优化方法是使用阵列技术。
阵列是由多个传播器组成的系统，通过控制每个传播器的相位和幅度，可以实现对声波的合成和干涉。
通过调整阵列中传播器的位置和数量，可以实现不同的指向性。
阵列技术在无线通信、声纳等领域得到广泛应用，可以实现对特定方向的信号增强和干扰抑制。
除了指向性的优化，灵敏度也是声学传播器设计中需要考虑的重要问题。
灵敏度是指传播器对输入信号的响应程度。
传播器的灵敏度越高，可以捕捉到更小的输入信号。
在某些应用中，如声纳系统或传感器，需要传播器能够对微弱的声音或振动信号进行检测和测量。
因此，提高传播器的灵敏度对于这些应用非常重要。
传播器的灵敏度可以通过多种方法进行优化。
首先，可以通过改变传播器的结构和材料来提高灵敏度。
例如，使用更薄的振膜可以增加传播器对声波的响应程度。
探究立体声录音中传声器的使用经验与技巧【摘要】立体声录音在如今的音频制作中扮演着重要的角色，而传声器则是实现立体声效果的关键工具。
本文将探究传声器在录音中的作用，重点介绍传声器的选择、调整与定位、保养与维护、使用注意事项以及优化技巧。
通过掌握这些知识，能够提高录音的质量和效果。
结论部分强调了传声器在录音中的不可或缺性，并指出合适的传声器使用能够显著提升录音效果。
对于从事音频制作的人来说，掌握传声器的使用经验和技巧是非常重要的，可以帮助他们更好地完成录音任务，提高作品的品质和听感体验。
传声器的选择、调整与定位、保养与维护、使用注意事项以及优化技巧都值得我们深入了解和研究，以期在录音过程中取得更好的效果。
【关键词】关键词：立体声录音、传声器、选择、调整、定位、保养、维护、注意事项、优化技巧、录音质量、重要工具、效果提升1. 引言1.1 立体声录音的重要性立体声录音是一种重要的录音技术，通过使用两个或多个传声器同时记录声音，可以在播放时呈现更加逼真的音频效果。
立体声录音可以提供更加清晰的声音分离和立体感，使得听众可以更加真实地感受到音频来源的位置和距离。
在录音工作中，立体声录音的重要性不言而喻，它可以让听众更加享受音频作品带来的沉浸式体验，提升作品的质量和观赏性。
立体声录音还可以为音频工程师提供更多的创作可能性，使得他们可以更加灵活地调整声音的空间与深度，将音乐和声音作品呈现得更加生动和动态。
掌握立体声录音技术和传声器的使用经验与技巧对于录音工作者来说是至关重要的。
通过对传声器的选择、调整、保养与维护以及注意事项的掌握，可以更好地发挥立体声录音的优势，提高录音质量，让听众获得更好的听觉体验。
1.2 传声器在录音中的作用在立体声录音中，传声器是一个至关重要的工具。
传声器承担着将声音转化为电信号的任务，在录音过程中发挥着至关重要的作用。
传声器的质量和性能直接影响整个录音的效果和质量。
传声器在录音中的作用主要包括以下几个方面。
录像时六种⽴体声录⾳的基本⽅法⼀、A/B制式 ⾸先我来介绍⼀下A/B制式，A/B制式是最早采⽤的录制⽴体声的⽅法，有⼈形象的称它为拉开距离式拾⾳⽅法。
两⽀传声器在舞台上或者录⾳室⾥拉开2.0-3.5⽶的距离，传声器可以是⽆⽅向性的也可以是⼼形的，它们平⾏地对准乐队，也可以稍微向左右两侧张开⼀些。
对A/B制式拾⾳来说，每⼀件乐器(声源)到达两⽀传声器处的声⾳信号之间，既存在强度差也存在时间差。
强度差是由传声器的指向性图形以及声源到达两⽀传声器的距离不同所形成的。
在这种录⾳制式中，强度差和时间差对定向的作⽤迭加在⼀起了。
很明显，对于不再中轴线上的声源，前导的声道始终是声级较⾼的声道。
⼼理声学的研究，时间差⽐强度差更加的重要。
这种制式的特点是简单，对所使⽤的⼀对传声器，在性能和技术指标配对上要求并不太严格。
这种拾⾳制式有两个明显的缺陷：⼀是存在中间空洞，中间稀疏或者称为中间后退现象。
就是说当重放⽤A/B制式所录的⾳乐的时候，听众往往回感到中间部位乐器的声象变弱，或者这些乐器的声象在中间部位变得稀疏起来，⽽更多的乐器声象向左右扬声器⽅向靠拢，使得两端乐器声象密集起来。
有时，也使听众感到中间部位的声象向舞台后部退去。
对于这种缺陷，可以借助两种⽅法来改善。
⼀种⽅法是在录⾳的时候增加⼀个中间传声器，把它的信号放⼤，再分别分配到左右声道中去。
另外⼀种⽅法是再重放时增加⼀个中置扬声器，⽽将左右声道信号各分⼀部分给此扬声器放声。
上述缺陷在两⽀当传声器拉开2.5-3.5⽶以上时，将变得相当明显。
当然，放声时如果将两⽀扬声器朝向稍微向听⾳室中间偏转⼀点，中间空洞现象也有些改善。
～～～～～～⼀句⽼话～～～～办法是⼈想出来的嘛! A/B制式还有⼀个很明显的缺陷就是，它的录⾳在作单声道兼容重放时，将存在相位⼲涉现象，因⽽兼容度很低～～～～～对于中国现在的电视基于单声道来说，就应该注意咯! 这是很容易加以说明的，当作单声道兼容重放时，必须把左右声道信号迭加在⼀起才能形成单声道信号。

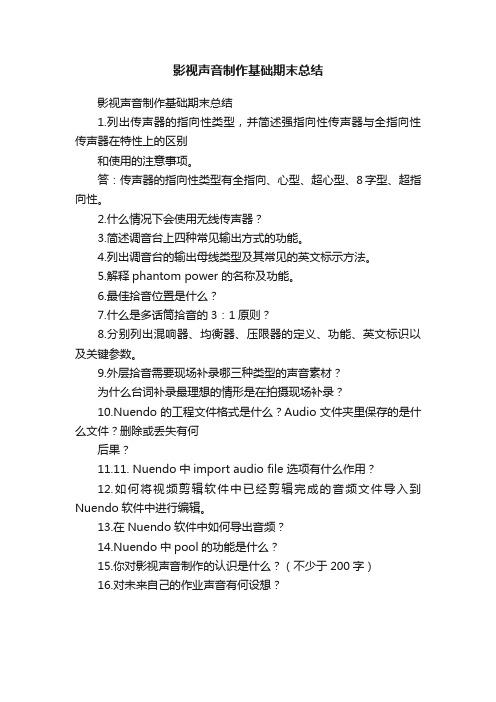

影视声音制作基础期末总结
影视声音制作基础期末总结
1.列出传声器的指向性类型，并简述强指向性传声器与全指向性传声器在特性上的区别
和使用的注意事项。
答：传声器的指向性类型有全指向、心型、超心型、8字型、超指向性。
2.什么情况下会使用无线传声器？
3.简述调音台上四种常见输出方式的功能。
4.列出调音台的输出母线类型及其常见的英文标示方法。
5.解释phantom power 的名称及功能。
6.最佳拾音位置是什么？
7.什么是多话筒拾音的3：1原则？
8.分别列出混响器、均衡器、压限器的定义、功能、英文标识以及关键参数。
9.外层拾音需要现场补录哪三种类型的声音素材？
为什么台词补录最理想的情形是在拍摄现场补录？
10.Nuendo的工程文件格式是什么？Audio文件夹里保存的是什么文件？删除或丢失有何
后果？
11.11. Nuendo中import audio file 选项有什么作用？
12.如何将视频剪辑软件中已经剪辑完成的音频文件导入到Nuendo软件中进行编辑。
13.在Nuendo软件中如何导出音频？
14.Nuendo中pool的功能是什么？
15.你对影视声音制作的认识是什么？（不少于200字）
16.对未来自己的作业声音有何设想？。
传声器基础知识简介：一，传声器的定义：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换或放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε²S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正另外，当一个电容器充有Q量的电荷，那麽电容器两个极板要形成一定的电压，有如下关系式；C=Q/V ……②对于一个驻极体传声器，内部存在一个由振膜，垫片和极板组成的电容器，因为膜片上充有电荷，并且是一个塑料膜，因此当膜片受到声压强的作用，膜片要产生振动，从而改变了膜片与极板之间的距离，从而改变了电容器两个极板之间的距离，产生了一个Δd的变化，因此由公式①可知，必然要产生一个ΔC的变化，由公式②又知，由于ΔC的变化，充电电荷又是固定不变的，因此必然产生一个ΔV的变化。

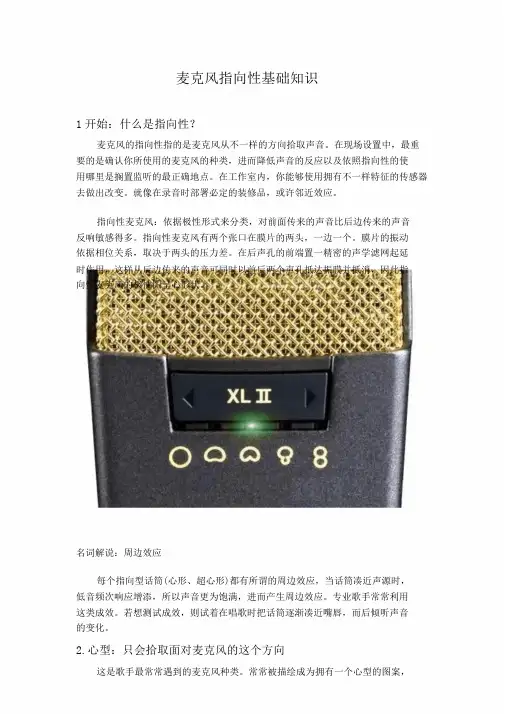

麦克风指向性基础知识1开始：什么是指向性？麦克风的指向性指的是麦克风从不一样的方向拾取声音。
在现场设置中，最重要的是确认你所使用的麦克风的种类，进而降低声音的反应以及依照指向性的使用哪里是搁置监听的最正确地点。
在工作室内，你能够使用拥有不一样特征的传感器去做出改变。
就像在录音时部署必定的装修品，或许邻近效应。
指向性麦克风：依据极性形式来分类，对前面传来的声音比后边传来的声音反响敏感得多。
指向性麦克风有两个张口在膜片的两头，一边一个。
膜片的振动依据相位关系，取决于两头的压力差。
在后声孔的前端置一精密的声学滤网起延时作用，这样从后边传来的声音可同时以前后两个声孔抵达振膜并抵消，因此指向性麦克风的极性图呈心形状。
名词解说：周边效应每个指向型话筒(心形、超心形)都有所谓的周边效应，当话筒凑近声源时，低音频次响应增添，所以声音更为饱满，进而产生周边效应。
专业歌手常常利用这类成效。
若想测试成效，则试着在唱歌时把话筒逐渐凑近嘴唇，而后倾听声音的变化。
2.心型：只会拾取面对麦克风的这个方向这是歌手最常常遇到的麦克风种类。
常常被描绘成为拥有一个心型的图案，往常被用在工作室录制人声中。
在你不想拾取观众的声音或许从你的监控器中传出的声音，心型麦克风在这类状况下是特别合用的（使专心型麦克风时监听应当放在你的对面，和你是180度）。
在工作室中，使专心型麦克风能够有效的降低围绕声和麦克风反射回来的声音。
这一点能够帮助你在不理想的环境中录音，或许减少收录你四周其余音乐的声音。
这类指向得名于它的拾音范围很像是一颗心：在话筒的正前面，其对音频信号的敏捷度特别高；而到了话筒的侧面（90度处），其敏捷度也不错，可是比正前面要低6个分贝；最后，关于来自话筒后方的声音，它则拥有特别好的障蔽作用。
而正是因为这类对话筒后方声音的障蔽作用，心形指向话筒在多重录音环境中，特别是需要剔除大批室内环境声的状况下，特别实用。
除此以外，这类话筒还能够用于现场演出，因为其障蔽功能能够切断演出过程中产生的回音和环境噪音。
扬声器与传声器《电声技术》2005年第五期电声技术》超指向性传声器声学原理及合理应用贺志坚赵应彪【摘要】本文主要论述传声器的指向性声学原理、分类指标、及超指向性传声器的声学结构。
简要叙述超指向性传声器在新闻采访、现场转播及舞台演出中的合理应用。
】传声器；超指向性；声干涉关键词】【关键词文献标识码】】TN643 【文献标识码】 B中图分类号】【中图分类号Acoustic Principle and Effective Application of Hyper-direction MicrophoneHE Zhi-jian ZHAO Ying-biao【Abstract】This article introduces the acoustic principle and classification index of microphone’s polar pattens,as well as the acoustic constrction of hyper-direction microphone.It also shortly presents the effective of hyper-direction shotgun microphone: Live report and stage performances,etc.【Key words】microphone; hyper-direction; Sound interference.一、超指向性传声器声学原理1、传声器指向性原理传声器的接收法则明显地影响到它的传输性质，特别在它的指向效应方面。
在电声技术中使用的一些最重要的接受法则阐述如下。
压强传声器原理对声场中压强变化发生响应原理做成的接收器称为压强传声器。
压强传声器只有一个入声口。
传声器膜片处变化的压强用于策动膜片，于是产生正比于压强变化的输出电压。
由于压强是一个标量，所以产生无指向特性。
电声实验报告：
电声技术实验四：传声器的指向性
时 间： 2010年11月8日 周一 小组成员：
实验目的：验证传声器的指向性
实验器材：信号发生器(一台) 扬声器（一个） 传声器（一支）
毫伏表（一台） 声级计（一个） 导线若干。
实验步骤： 1. 按照下图A 所示用所给的设备连接好电路
2.将信号发生器调到1Khz ，同时调节幅度旋钮，使得在距离扬声器50厘米的地方B 点（其传声器处），用声级计测得大小为70到80分贝之间的一数值，此次定的准确读数为76.5dB 分别记录在不同的频率下传声器旋转一周过程中，个角度毫伏表的示数大小。
记录数据如下
3.然后把传声器至于B点并水平指向扬声器，再用毫伏表对传
声器的电信号进行测定并依次记录，之后顺时针每隔30度记录其毫伏表的读数，直至到一圈。
4.将信号发生器分别调到4Khz、8Khz,其他设置不变，然后分别
重复步骤2的操作，并依次记录数据。
实验数据:
（单位:mv）
实践结果：
根据分别在1Khz、4Khz、8Khz的情况下分别测定的数值，我们分析并统计发现其数值大小的走势基本一致，其曲线如下：
图C 实验数据分析：
根据上图C 的曲线走势可以看出我们所使用的心性传声器是有指向性的。
在传声器与扬声器的夹角为0度时，毫伏表的示数最大，而夹角为180度时，毫伏表的示数最小，而在0度和180度所组成的直线两边，示数基本相等，我们测得数据情况基本相符。
误差分析：
由于在做实验的过程中，有外界噪音的干扰，所以所记录的数据都不是很严格的符合心形传声器的特点。
指向性传声器一、 内部电路图：单指向性MIC 的内部电路与通常的MIC 的内部电路是完全相同的：Term.1 Mic CaseTerm.2IC33 pF10 pFC1C2GND2C=10μFR L =2.2K13.0V Vs +OUTPUT由于内部采用的是IC ，因此其偏值电压为3.0V ,二、 内部结构图：电 容F E T P C B三、关于指向性 一）指向性定义传声器的指向性又称方向性，是指传声器对不同角度入射的声波的响应，当声波从不同角度入射到传声器振膜时，振膜所受的作用力不同，因此相应的输出也不同，这种因为入射声波的入射角不同而使传声器灵敏度产生变化的特性，称为传声器指向性。
二）全指向MIC:全指向传声器只从外壳底部的声孔接收声音，对来自四面八方的入射声波都灵敏，具有大体相同的灵敏度,极坐标图为“○”型，主要应用于手机、PDA、电脑、免提耳机和一般的头戴耳机，三）单指向性MIC1.概念及工作原理：单指向性MIC 根据其工作原理又称为压强压差复合式，在工作时必须保证其0度与180度方向上同时接收声波，即除在MIC的外壳底部有声孔外，在其PCB上也有声孔，在接收声波时，0度与180度方向上同时接收声波，0度方向上的声波可以直接到达振膜，但是，由于在MIC内部存在的阻尼具有延迟声波的作用，180度方向上的声波相对于0度的声波到达振膜就会存在一个时间差，当这个时间差与声波以0度角到达振膜的时间相同，则会出现180度的入射声波被抵消掉，其极坐标图如下：2.单指向MIC在手机中应用：目前，在一些带有摄像功能的手机中开始采用单指向MIC用在摄像时的录音，由于单指向MIC具有极强的方向性，因此在使用时可以有效地降低甚至屏蔽掉目标方向以外的噪音，达到良好的录音效果，单指向MIC在使用时应该注意，因为根据其工作原理，单指向MIC必须保证其0度与180度方向上同时接收声波形成一定的压强与压差才能工作，所以手机设计时必须保证MIC两端都留有声孔，如下示意图：三、抗噪声MIC1.概念及工作原理：抗噪声MIC即双指向性MIC 根据其工作原理又称为压差式MIC，在工作时必须保证其0度与180度方向上接收的声波存在瞬间压差，因此从0度与180度方向上接收声波能力最强，而侧面即90度与270度的入射声波到达振膜时，振膜前后的压强相等，即压差为0，传声器没有输出，灵敏度为0，其极坐标图如下：抗噪声MIC在使用时也要注意，与单指向MIC要求一样，必须在MIC的两端都留有声孔，保证0度与180度接受的声波存在一定的压差，才能是MIC正常工作。
传声器的常见参数及特性传声器的常见参数及特性我们将讨论的是传声器的常见参数及特性，对于传声器来说，参数及特性不一定能决定声音的好坏，但能够在我们选择传声器时提供重要的参考信息，以下给大家分享的就是这几项重要的参数：1指向性全指向形传声器指向性的定义：传声器指向性（directional response）指的是传声器与前方（主轴方向）不同入射角的灵敏度（输入电平）。
而这个随角度变化的响应可以绘制成图，用作表示360°范围内由于方向和频率变化而决定的传声器灵敏度。
一般来说，传声器指向性可以分为以下两种：全指向形（Omnidirectional polar response）指向形（Directional polar response）全指向性传声器，指的是一种压强式传声器，能够接收到全方位的声音。
换而言之，振膜能够接收到来自各个方向的声压变化。
另一种传声器则为压差式声接收方式，也就是拾取到的是来自振膜前、后及侧边的压力差。
而然，若将一个压强式传声器与一个压差式传声器进行声学合成，通过不同比例进行搭配，可以获得各种指向性模型。
最常见的指向性模型就是心形指向性（cardioid）、超心形指向性（supercardioid）和锐心形指向性（hypercardioid），如下图所示：心形指向性超心形指向性锐心形指向性除此之外，其他指向性模型还有：八字形指向性全指向性宽心形指向性强指向型2频率响应当声波从某个方向入射时，传声器灵敏度会随着频率变化的这一特性，被称为传声器的频率响应。
频率响应曲线能够提供非常有用的信息，暗示了该传声器在特定频率上的工作状况。
我们应当要注意的是：频率响应并不能决定一只传声器的好坏，还有很多变量决定了传声器的音质。
有些参数甚至没有测量标准，最终做决定的还是要通过自己的耳朵。
平坦的频率响应有修饰的频率响应还有一种会使低频增加的现象叫做近讲效应，普遍发生在指向性传声器中。
近讲效应是指因为话筒与声源距离的变化而导致的低频灵敏度提高。
一、实验设备：1.传声器：Sennheiser MKH 416、MKH 816、MKH60、MKH70、MD441、NEUMANN U87、SCHOEPS等。
2.传声器附件3.SQN—3调音台4.SONY MDR-7509HD耳机5.音频线6.笔记本电脑、音箱二、实验内容及结论1．传声器灵敏度比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。
然后调音台增益不变，分别用各种话筒在距音箱1m处拾音，观察起表情况。
（MD441灵敏度太低除外）备注：由于MD441灵敏度过低，在距音箱2cm处仅起表-12dB，因此不具有对比性。
结论：NEUMANN U87、SCHOEPS灵敏度较低，不利于在室外进行声音拾取。
其余传声器灵敏度较高，皆可以进行室外录音，816的灵敏度最高。
2．传声器频率响应曲线比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。
然后调音台增益不变，分别用各种话筒在距音箱1m处拾音，并且放不同频率的纯音，观察起表情况。
（单位为dB）单位为dB空白处为不起表，无法读数。
MD441测试数据为在距音箱2cm处进行测量的数据结论：由于房间声学环境不是标准的，因此试验结果与传声器真实参数偏差较大。
由数据比较可以得出，NEUMANN U87的频率响应曲线最为平直，灵敏度不高，适合在室内录宽频带大动态的声音。
其余的传声器由于要兼顾室外录音的条件，所以频率响应曲线不平，室外录音70与816频率响应曲线最平，性能最好。
所有传声器都是在500Hz至4000Hz处最为平直，符合人耳的特点，并且对人声都有很好的还原。
MD441灵敏度低，但对高频响应也较好，所以适合录如枪声、爆炸声等大声压级、高频多的声音。
3．传声器指向性比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。
各类型传声器（麦克风）的原理和分类01—传声器简介传声器（Microphone），⼀般⼯业界⾳译为“麦克风”，俗称“咪头”。
学术界较为正式的名称还是传声器，因为表征了其功能。
传声器和扬声器⼀样，涉及到不同能量的转换，属于声频系统中⽐较薄弱的环节。
放⼤器、调⾳台、信号处理设备等也是声频设备中的重要环节，技术上也很复杂，但它们属于电信号的输⼊、放⼤、处理、输出，不涉及不同性质能量的改变。
随着电⼦技术、计算机技术和DSP技术的发展，这些设备的性能和技术指标都快速提⾼。
传声器的主要电声性能技术指标包括：•灵敏度（Sensitivity）表⽰传声器的声-电转换效率，⼀般以1000Hz测得的开路输出电压/受到的声压，单位为V/Pa。
传声器灵敏度⾼，⼀般可以获得较⾼的信噪⽐。
•频率响应（Frequency Response）指在恒定声压情况下，轴向0°不同信号频率测得的输出电压。
不同类型，和不同设计的传声器频响曲线⾛势是不⼀样的。
•指向性（Direction）指声波以θ⾓⼊射时，传声器灵敏度/轴向0°⼊射灵敏度。
常见的指向性有：⽆指向（或称全指向），8字型，⼼型，超⼼型，锐⼼型，超指向等。
不同场合需要使⽤不同的指向性传声器。
•输出阻抗（Output Impedance）即传声器的交流内阻抗。
通常以1000Hz，声压1Pa来测试得到。
•动态范围（Dynamic Range）指传声器在谐波失真达到某⼀规格值（⽐如0.5%）时，所承受的最⼤声压级与传声器的噪声中间的差值（dB）。
•瞬态响应（Transient Response）指传声器的输出电压随输⼊声压急剧变化的能⼒，不同振膜和不同原理器件的响应是有差异的。
02—按换能原理分类的传声器•动圈式传声器 Dynamic Microphone 和动圈扬声器类似，⽰意图如下：优点是使⽤简单，可靠，不需要前置放⼤器和极化电压，但瞬态响应特性和⾼频特性不如电容式传声器。
指向性传声器
一、 内部电路图：
单指向性MIC 的内部电路与通常的MIC 的内部电路是完全相同的：
Term.1 Mic Case
Term.2
IC
33 pF
10 pF
C1C2GND
2
C=10μF
R L =2.2K
1
3.0V Vs +OUTPUT
由于内部采用的是IC ，因此其偏值电压为3.0V ,
二、 内部结构图：
电 容
F E T P C B
三、关于指向性 一）指向性定义
传声器的指向性又称方向性，是指传声器对不同角度入射的声波的响应，当声波从不同角度入射到传声器振膜时，振膜所受的作用力不同，因此相应的输出也不同，这种因为入射声波的入射角不同而使传声器灵敏度产生变化的特
性，称为传声器指向性。
二）全指向MIC:
全指向传声器只从外壳底部的声孔接收声音，对来自四面八方的入射声波都灵敏，具有大体相同的灵敏度,极坐标图为“○”型，主要应用于手机、PDA、电脑、免提耳机和一般的头戴耳机，
三）单指向性MIC
1.概念及工作原理：
单指向性MIC 根据其工作原理又称为压强压差复合式，在工作时必须保证其0度与180度方向上同时接收声波，即除在MIC的外壳底部有声孔外，在其PCB上也有声孔，在接收声波时，0度与180度方向上同时接收声波，0度方向上的声波可以直接到达振膜，但是，由于在MIC内部存在的阻尼具有延迟声波的作用，180度方向上的声波相对于0度的声波到达振膜就会存在一个时间差，当这个时间差与声波以0度角到达振膜的时间相同，则会出现180度的入射声波被抵消掉，其极坐
标图如下：
2.单指向MIC在手机中应用：
目前，在一些带有摄像功能的手机中开始采用单指向MIC用在摄像时的录音，由于单指向MIC具有极强的方向性，因此在使用时可以有效地降低甚至屏蔽掉目标方向以外的噪音，达到良好的录音效果，单指向MIC在使用时应该注意，因为根据其工作原理，单指向MIC必须保证其0度与180度方向上同时接收声波形成一定的压强与压差才能工作，所以手机设计时必须保证MIC两端都留有声孔，如
下示意图：
三、抗噪声MIC
1.概念及工作原理：
抗噪声MIC即双指向性MIC 根据其工作原理又称为压差式MIC，在工作时必须保证其0度与180度方向上接收的声波存在瞬间压差，因此从0度与180度方向上接收声波能力最强，而侧面即90度与270度的入射声波到达振膜时，振膜前后的压强相等，即压差为0，传声器没有输出，灵敏度为0，其极坐标图如下：
抗噪声MIC在使用时也要注意，与单指向MIC要求一样，必须在MIC的两端都留有声孔，保证0度与180度接受的声波存在一定的压差，才能是MIC正常工作。
抗噪声MIC主要应用于无线耳机和应用于噪音较高环境的头戴耳机。
