第2章 液压动力装置

第一章液压传动概述11. 什么叫液压传动？液压传动有哪两个工作特性？液压传动系统由哪几部分组成？各组成部分的作用是什么？液压传动：以液体为工作介质，主要利用液体压力能来进行能量传输的传动方式。

两个工作特性：液体压力的大小取决于负载，与流量大小无关。

速度或转速的传递按“容积变化相等”原则进行液压系统的组成：1）能源装置（或称动力元件）：把机械能转化成液体压力能的装置。

液压泵。

2）执行装置（或称执行元件）：把液体压力能转化成机械能的装置。

液压缸和液压马达。

3）控制调节装置（或称控制元件）：对液体的压力、流量和流动方向进行控制和调节的装置。

各类控制阀。

4）辅助装置（或称辅助元件）：保证系统有效、稳定、持久地工作。

指以上三种组成部分以外的其它装置。

如各种管接件、油管、油箱、过滤器、蓄能器、压力表等。

2. 液压传动与机械传动（以齿轮传动为例）、电传动比较有哪些优点？为什么有这些优点？比较优点：（1）在同等功率情况下，液压执行元件体积小、结构紧凑；（2）液压传动的各种元件，可根据需要方便、灵活地来布置；（3）液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；（4）操纵控制方便，可实现大范围的无级调速（调速范围达2000：1），它还可以在运行的过程中进行调速；（5）一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；（6）容易实现直线运动；（7）既易实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

（8）液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

3. 试讨论液压传动系统图形符号的特点。

特点：•图形符号仅表示元件的功用，不表示其结构；•图形符号通常按元件地静止位置或零位（初始位置）画出；•图形符号系统图只表示元件间的连接关系，不表示其实际安装位置；•对无规定的元件图形符号可以派生。

•使液压系统图简单明了，便于工程技术的交流。

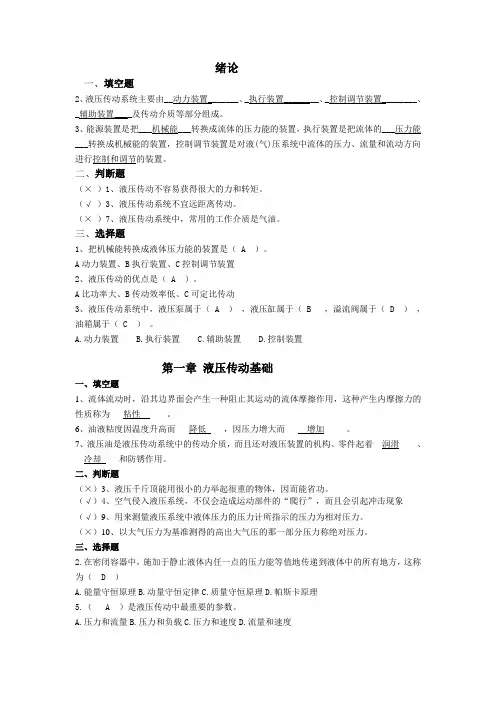

绪论一、填空题2、液压传动系统主要由__动力装置_______、_执行装置________、_控制调节装置________、_辅助装置____及传动介质等部分组成。

3、能源装置是把___机械能___转换成流体的压力能的装置，执行装置是把流体的___压力能___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。

二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）3、液压传动系统不宜远距离传动。

（×）7、液压传动系统中，常用的工作介质是气油。

三、选择题1、把机械能转换成液体压力能的装置是（ A ）。

A动力装置、B执行装置、C控制调节装置2、液压传动的优点是（ A ）。

A比功率大、B传动效率低、C可定比传动3、液压传动系统中，液压泵属于（ A ），液压缸属于（ B ，溢流阀属于（ D ），油箱属于（ C ）。

A.动力装置B.执行装置C.辅助装置D.控制装置第一章液压传动基础一、填空题1、流体流动时，沿其边界面会产生一种阻止其运动的流体摩擦作用，这种产生内摩擦力的性质称为___粘性______。

6、油液粘度因温度升高而___降低___ ，因压力增大而___增加___ 。

7、液压油是液压传动系统中的传动介质，而且还对液压装置的机构、零件起着__润滑____、__冷却____和防锈作用。

二、判断题（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象（√）9、用来测量液压系统中液体压力的压力计所指示的压力为相对压力。

（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

三、选择题2.在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）A.能量守恒原理B.动量守恒定律C.质量守恒原理D.帕斯卡原理5.（ A ）是液压传动中最重要的参数。

一，判断题1、由于存在泄漏，所以液压泵的实际流量大于它的理论流量。

（）2、2、油液的粘温特性显示，油液的黏度与温度无关。

（）3、液体质点没有横向脉动，互不干扰作定向而不混杂的有层次运动,称为紊流运动。

（）4、齿轮泵存在三个可能泄漏的部位，其中对泄漏影响最大的是齿轮端面与端盖间的轴向间隙。

（）5、利用液压缸差动连接实现快速运动的回路，一般用于空载。

（）6、液压缸输出推力的大小与进入液压缸油液的流量大小有关。

（）7、双作用叶片泵是变量泵。

（）8、柱塞泵的柱塞数越多，其流量脉动就越小；且柱塞数为偶数比为奇数时要小。

（）9、压力阀的特点是利用作用在阀芯上油液的压力和弹簧力相平衡的原理来工作的。

（）10、气动马达是将压缩空气的压力能转换成直线运动的机械能的装置。

（）二、填空题1．液压执行元件的运动速度取决于___________，液压系统的压力大小取决于___________，这是液压系统的工作特性。

2．液体流动中的压力损失可分为_________压力损失和_________压力损失两种。

3．液压泵的容积效率是该泵___________流量与___________流量的比值。

4．液压马达把转换成，输出的主要参数是和。

5．直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的，通常直动式溢流阀只用于___________系统。

6．在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

7．旁路节流调速回路只有节流功率损失，而无_______功率损失。

8．在气体的各种状态变化中，过程气体对外不作功，而过程气体与外界无热量交换。

9．绝对湿度是指单位体积（m3）的湿空气所含有水蒸气的。

10．为保证气动系统正常工作，需要在压缩机出口处安装以析出水蒸气，并在储气罐出口处安装，进一步清除空气中的水分。

三、选择题1．液压泵或液压马达的排量决定于（）。

《液压与气动应用技术》各章练习题参考答案绪论一、填空题1、液压与气压传动是以__ _______ 为工作介质进行能量传递和控制的一种传动形式。

2、液压传动系统主要由__ _______、_ ________、_ ________、_ ____及传动介质等部分组成。

3、能源装置是把___ ___转换成流体的压力能的装置，执行装置是把流体的___ ___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行的装置。

二、判断题（）1、液压传动不容易获得很大的力和转矩。

（）2、液压传动可在较大范围内实现无级调速。

（）3、液压传动系统不宜远距离传动。

（）4、液压传动的元件要求制造精度高。

（）5、气压传动的适合集中供气和远距离传输与控制。

（）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。

（）7、液压传动系统中，常用的工作介质是气油。

（）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。

（）9、与机械传动相比, 液压传动其中一个优点是运动平穏。

三、选择题1、把机械能转换成液体压力能的装置是（）。

A动力装置、B执行装置、C控制调节装置2、液压传动的优点是（）。

A比功率大、B传动效率低、C可定比传动3、液压传动系统中，液压泵属于（），液压缸属于（），溢流阀属于（），油箱属于（）。

A.动力装置B.执行装置C.辅助装置D.控制装置四、问答题1．什么叫液压传动？什么叫气压传动？2．液压和气压传动系统由哪些基本组成部分？各部分的作用是什么？第一章液压传动基础一、填空题1、流体流动时，沿其边界面会产生一种阻止其运动的流体摩擦作用，这种产生内摩擦力的性质称为___ ______。

2、单位体积液体的质量称为液体的___ _____，液体的密度越大，泵吸入性越_____。

3、油温升高时，部分油会蒸发而与空气混合成油气，该油气所能点火的最低温度称为______，如继续加热，则会连续燃烧，此温度称为。

.《液压与气动技术》随堂练习题绪论一、单项选择题1. 液压与气压传动是以流体的（）的来传递动力的。

A．动能 B. 压力能 C. 势能 D. 热能2. 液压与气压传动中的工作压力取决于（）。

A. 流量B. 体积C. 负载D. 其他二、判断题（在括弧内，正确打“○”，错误打“×”）1. 液压与气压传动中执行元件的运动速度只取决于输入流量的大小，与压力无关。

（）PpV的乘积。

（与排量）2. 液压与气压传动中的功率等于压力第一章液压传动基础知识一、单项选择题1. 液压与气压传动的工作原理是基于（）。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理2. 流体的粘度随温度变化，对于液体，温度升高，粘度（）。

A. 下降B. 增大C. 不变D. 其他3. 流体的粘度随温度变化，对于气体，温度升高，粘度（）。

A. 下降B. 增大C. 不变D. 其他4. 流量连续性方程是（）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理5. 伯努利方程是（）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理6. 液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。

A. 一次方B. 1/2次方C. 二次方D. 三次方7. 牌号L-HL-46的国产液压油，数字46表示在（）下该牌号液压油的运动粘度为'..46Cst。

A. 20℃B. 50℃C. 40℃D. 0℃qp，流经阀的额定流量时的压力损失8. 液压阀，阀的额定流量为，额定工作压力为nn pq/3，其压力损失为( )。

为。

当流经阀的流量为?n pppp/9 D. /3B. /2C. A. ????二、判断题（在括弧内，正确打“○”，错误打“×”）1. 理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

液压动力单元是一种将液压能转换成机械能的设备。

是由液压泵、油箱、液压控制阀、执行器件、油管等组成。

通过液体的压缩和流动，实现机械设备的动力控制。

在现代机械设备中有着广泛的应用，被称为现代机械的“心脏”。

本文将对的组成、工作原理、应用场景进行介绍。

一、的组成及工作原理1.组成主要由三部分组成，即液动元件、执行元件和控制元件。

其中，液动元件主要有油箱、液压泵等；执行元件主要有油缸、液压马达等；控制元件主要有液压阀、超压保护装置等。

2.工作原理的工作原理是利用液体的不可压缩性和液体的压力传导性来实现机械设备的运动。

主要通过液压泵将液体抽入油箱内，经过滤器之后，液体流入液压控制阀。

液压控制阀负责对液压系统进行控制，以实现机械设备的动力控制。

液体通过控制阀进入执行元件，推动油缸或驱动液压马达，实现机械设备的动力传递。

二、的应用场景在现代机械设备中有着广泛的应用。

常用于重型机械设备、船舶、工程机械、各类机床、自动化装置等方面，应用场景包括：1.冶金、石化、能源等领域可以应用于各种液压力机、振动器、电动机、工程机械等，常用于冶金、石化、能源等领域。

2.重型机械设备领域可以应用于各种重型机械设备，如大型挖掘机、装载机、起重机、压路机等。

3.船舶领域可以应用于船舶的主机、液压机械、舵机、缆绳机、排污器等。

4.自动化装置可以应用于各种自动化装置，如自动化冲床、卷板机、钻床等。

三、的优缺点1.优点可以承受大的压力和力矩，同时其输出力易于调节。

具有高效、准确、稳定的特点，与传统机械和电气传动相比，具有更高的控制精度。

可以高效地利用能源，最大限度地节约能源消耗，从而降低了生产成本。

2.缺点的构造复杂，维护困难。

的噪声和振动大，对环境有一定影响。

的渗漏是一个重要问题，需要严格控制。

四、结论在现代机械设备中有着广泛的应用，其优点在于可以承受大的压力和力矩，同时具有高效、准确、稳定的特点，易于调节和节约能源消耗。

但的缺点在于构造复杂、维护困难、噪声和振动大，以及对环境有一定影响，需要严格控制。

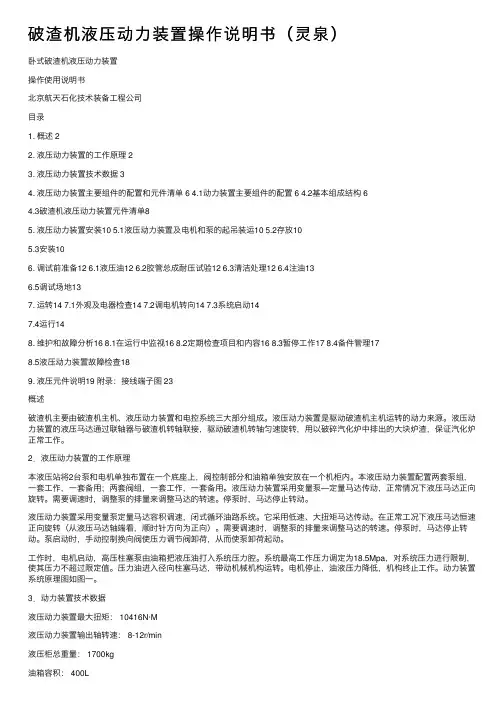

破渣机液压动⼒装置操作说明书（灵泉）卧式破渣机液压动⼒装置操作使⽤说明书北京航天⽯化技术装备⼯程公司⽬录1. 概述 22. 液压动⼒装置的⼯作原理 23. 液压动⼒装置技术数据 34. 液压动⼒装置主要组件的配置和元件清单 6 4.1动⼒装置主要组件的配置 6 4.2基本组成结构 64.3破渣机液压动⼒装置元件清单85. 液压动⼒装置安装10 5.1液压动⼒装置及电机和泵的起吊装运10 5.2存放105.3安装106. 调试前准备12 6.1液压油12 6.2胶管总成耐压试验12 6.3清洁处理12 6.4注油136.5调试场地137. 运转14 7.1外观及电器检查14 7.2调电机转向14 7.3系统启动147.4运⾏148. 维护和故障分析16 8.1在运⾏中监视16 8.2定期检查项⽬和内容16 8.3暂停⼯作17 8.4备件管理178.5液压动⼒装置故障检查189. 液压元件说明19 附录：接线端⼦图 23概述破渣机主要由破渣机主机、液压动⼒装置和电控系统三⼤部分组成。

液压动⼒装置是驱动破渣机主机运转的动⼒来源。

液压动⼒装置的液压马达通过联轴器与破渣机转轴联接，驱动破渣机转轴匀速旋转，⽤以破碎汽化炉中排出的⼤块炉渣，保证汽化炉正常⼯作。

2．液压动⼒装置的⼯作原理本液压站将2台泵和电机单独布置在⼀个底座上，阀控制部分和油箱单独安放在⼀个机柜内。

本液压动⼒装置配置两套泵组，⼀套⼯作，⼀套备⽤；两套阀组，⼀套⼯作，⼀套备⽤。

液压动⼒装置采⽤变量泵—定量马达传动，正常情况下液压马达正向旋转。

需要调速时，调整泵的排量来调整马达的转速。

停泵时，马达停⽌转动。

液压动⼒装置采⽤变量泵定量马达容积调速，闭式循环油路系统。

它采⽤低速、⼤扭矩马达传动。

在正常⼯况下液压马达恒速正向旋转（从液压马达轴端看，顺时针⽅向为正向）。

需要调速时，调整泵的排量来调整马达的转速。

停泵时，马达停⽌转动。

泵启动时，⼿动控制换向阀使压⼒调节阀卸荷，从⽽使泵卸荷起动。
