《管道及储罐强度设计》课程设计题目 40m3埋地卧式油罐图所在院（系）石油工程学院专业班级储运1102 学号 201104060229 学生姓名韩珂指导教师姚培芬完成时间 2012年07月10日目录1绪论 (3)1.1 金属油罐设计的基本知识 (3)1.1.1金属油罐的发展趋势 (3)1.1.2对金属油罐的基本要求 (3)1.2 金属油罐的分类 (4)1.2.1地上钢油罐 (4)1.2.2地下油罐 (4)1.3 课题意义 (4)2埋地卧式油罐课程设指导书计 (5)2.1 设计说明书 (5)2.1.1适用范围 (5)2.1.2设计、制造遵循的主要标准规范 (5)2.1.3主要设计内容 (5)2.1.3.1 油罐供油系统流程图 (5)2.1.3.2 40 m3埋地卧式油罐加工制造图，基本参数和尺寸 (6)2.1.4安全 (6)2.1.5设计遵循参照的主要规范 (6)2.1.6设计范围 (6)2.1.7防腐 (7)2.1.8油罐接管 (7)2.1.9油罐容积的确定 (7)2.1.10其它 (7)3课程设计计算书 (9)3.1设计的基本参数 (9)3.2壳体壁厚计算 (9)3.2.1 筒体壁厚计算 (9)3.2.2 封头壁厚计算 (9)3.3鞍座的选择计算 (9)3.3.1 罐体重Q1 (9)3.3.2 燃料油重Q2 (10)3.3.3 储罐的总重Q=Q1＋Q2 (10)3.4鞍座作用下筒体应力计算 (10)3.4.1 筒体轴向弯矩计算 (10)3.4.2 筒体轴向应力计算 (11)3.4.3 筒体周向应力计算 (11)3.5抗浮验算 (13)参考文献 (14)1绪论1.1 金属油罐设计的基本知识1.1.1金属油罐的发展趋势近一、二十年来，油罐的设计与施工技术都较过去有了更快的发展。

从世界范围来讲，这一状况与前一时期国际上的能源危机有关。

由于能源危机，近若干年来许多工业化的、靠进口原油的国家都增加了原油的储备量，这就迫使这些国家不得不建造更多更大的油罐。

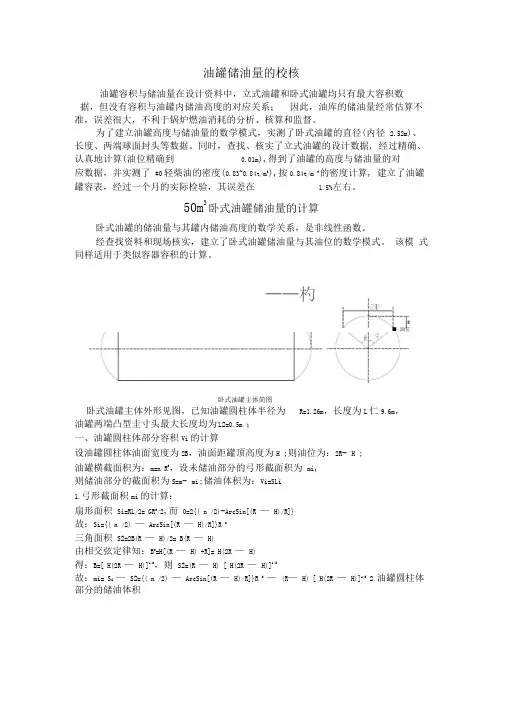

油罐储油量的校核油罐容积与储油量在设计资料中，立式油罐和卧式油罐均只有最大容积数据，但没有容积与油罐内储油高度的对应关系；因此，油库的储油量经常估算不准，误差很大，不利于锅炉燃油消耗的分析、核算和监督。

为了建立油罐高度与储油量的数学模式，实测了卧式油罐的直径(内径 2.52m)、长度、两端球面封头等数据。

同时，查找、核实了立式油罐的设计数据, 经过精确、认真地计算(油位精确到0.01m),得到了油罐的高度与储油量的对应数据，并实测了#0轻柴油的密度(0.83~0.84t/m3),按0.84t/m 3的密度计算, 建立了油罐罐容表，经过一个月的实际检验，其误差在 1.5%左右。

50m3卧式油罐储油量的计算卧式油罐的储油量与其罐内储油高度的数学关系，是非线性函数。

经查找资料和现场核实，建立了卧式油罐储油量与其油位的数学模式。

该模式同样适用于类似容器容积的计算。

——杓■ 油位线卧式油罐主体简图卧式油罐主体外形见图，已知油罐圆柱体半径为R=1.26m，长度为L仁9.6m，油罐两端凸型圭寸头最大长度均为L2=0.5m ；一、油罐圆柱体部分容积V i的计算设油罐圆柱体油面宽度为2B，油面距罐顶高度为H ;则油位为：2R- H ;油罐横截面积为：m=n R2，设未储油部分的弓形截面积为m i,则储油部分的截面积为S=m- m i;储油体积为：V i=SL i1.弓形截面积m i的计算：扇形面积S i=RL/2= GR2/2,而0=2{( n /2)-ArcSin[(R —H)/R]}故：S i={( n /2) —ArcSin[(R —H)/R]}R 2三角面积S2=2B(R —H)/2= B(R —H)由相交弦定律知：B2=H[(R —H) +R]= H(2R —H)得：B=[ H(2R —H)]i/2，则S2=(R —H) [ H(2R —H)]i/2故：m i= S i —S2={( n /2) —ArcSin[(R —H)/R]}R 2—(R—H) [ H(2R —H)]i/2 2.油罐圆柱体部分的储油体积V i =SL i =( m — m i ) L i={n R 2— {( n /2) — ArcSin[(R — H)/R]}R 2— (R — H) [ H(2R — H)]1/2} L i 其中，R 已知，V i 仅与油面距罐顶高度H 即变量油位有关。
