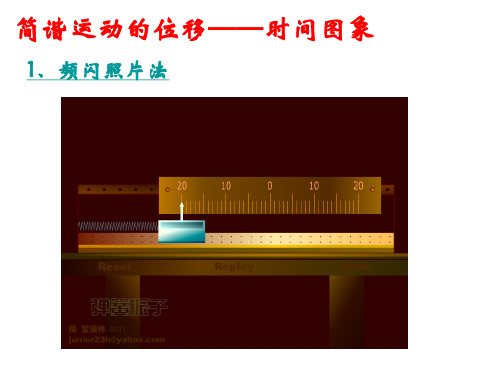

简谐运动的位移——时间图象

简谐运动一、教学目的1、知识与能力:(1认识弹簧振子(2通过观察和分析,理解简谐运动的位移——时间图像是一条正弦曲线,培养分析和概括能力;2、过程与方法:经历对简谐运动运动学特征的探究过程,加深领悟用图像描绘运动的方法;3、情感、态度、价值观:培养学习物理的兴趣,陶冶热爱生活的情操。

二、教学重点:简谐运动位移——时间图像的建立及图像的物理含义三、教学难点:简谐运动位移——时间图像的建立四、教具:水平弹簧振子、竖直弹簧振子、单摆、振铃、托盘天平、物体平衡仪、音叉、乒乓球等。

五、教学过程[引入]今天我们开始学习第十一章机械振动,第一节简谐运动(板书。

首先请大家欣赏一段古筝演奏。

问题1:古筝为什么能够发出声音?(琴弦的振动问题2:还有哪些乐器是靠琴弦的振动发出声音的?(小提琴、大提琴、吉他、二胡、琵琶等振动在我们生活中十分常见问题3:能不能再举例一些生活中类似这样的振动?(说话时声带振动等;剧烈而令人恐惧的振动——地震我们实验室也普遍存在这样的振动,请大家仔细观察,演示如:天平指针的振动、音叉的振动、单摆的振动、水平弹簧振子、竖直弹簧振子。

在我们演示的振动中有水平方向的振动也有竖直方向的振动。

问题4:它们具有共同的特征是什么?(在某一中心位置来回运动,强化“往复”和“周期性”我们把这个中心位置叫做平衡位置(原来静止的位置,标出竖直弹簧振子的平衡位置,把振动的物体叫做振子一、机械振动:物体在平衡位置附近所做的往复运动。

简称为振动特点:往复性、周期性简图示意:实际的振动是非常复杂的,大家已经观察到刚刚的振动在阻力的作用下,有些很快就停下来,有些振动的幅度正在减弱。

为了研究的方便,我们突出主要矛盾、忽略次要因素,不计一切阻力,简化为理想模型。

我们把像这样由弹簧和振子构成的振动系统称为弹簧振子。

弹簧振子将保持这个幅度永远运动下去。

二、弹簧振子:是理想模型1、条件:振子看做质点;轻质弹簧;不计一切阻力本章从最简单的开始研究,学习怎样描述振动,振动有什么性质。

简谐运动一、教学目的1、知识与能力：（1）认识弹簧振子（2）通过观察和分析，理解简谐运动的位移——时间图像是一条正弦曲线，培养分析和概括能力；2、过程与方法：经历对简谐运动运动学特征的探究过程，加深领悟用图像描绘运动的方法；3、情感、态度、价值观：培养学习物理的兴趣，陶冶热爱生活的情操。

二、教学重点：简谐运动位移——时间图像的建立及图像的物理含义三、教学难点：简谐运动位移——时间图像的建立四、教具：水平弹簧振子、竖直弹簧振子、单摆、振铃、托盘天平、物体平衡仪、音叉、乒乓球等。

五、教学过程[引入]今天我们开始学习第十一章机械振动，第一节简谐运动（板书）。

首先请大家欣赏一段古筝演奏。

问题1：古筝为什么能够发出声音？（琴弦的振动）问题2：还有哪些乐器是靠琴弦的振动发出声音的？（小提琴、大提琴、吉他、二胡、琵琶等）振动在我们生活中十分常见问题3：能不能再举例一些生活中类似这样的振动？（说话时声带振动等；剧烈而令人恐惧的振动——地震）我们实验室也普遍存在这样的振动，请大家仔细观察，演示如：天平指针的振动、音叉的振动、单摆的振动、水平弹簧振子、竖直弹簧振子。

在我们演示的振动中有水平方向的振动也有竖直方向的振动。

问题4：它们具有共同的特征是什么？（在某一中心位置来回运动，强化“往复”和“周期性”）我们把这个中心位置叫做平衡位置（原来静止的位置，标出竖直弹簧振子的平衡位置，把振动的物体叫做振子）一、机械振动：物体在平衡位置附近所做的往复运动。

简称为振动特点：往复性、周期性简图示意：实际的振动是非常复杂的，大家已经观察到刚刚的振动在阻力的作用下，有些很快就停下来，有些振动的幅度正在减弱。

为了研究的方便，我们突出主要矛盾、忽略次要因素，不计一切阻力，简化为理想模型。

我们把像这样由弹簧和振子构成的振动系统称为弹簧振子。

弹簧振子将保持这个幅度永远运动下去。

二、弹簧振子：是理想模型1、条件：振子看做质点；轻质弹簧；不计一切阻力本章从最简单的开始研究，学习怎样描述振动，振动有什么性质。

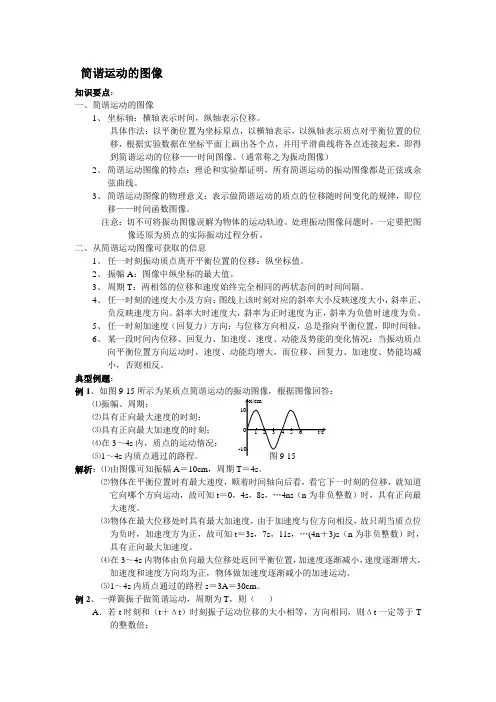

简谐运动的图像知识要点：一、简谐运动的图像1、坐标轴：横轴表示时间，纵轴表示位移。

具体作法：以平衡位置为坐标原点，以横轴表示，以纵轴表示质点对平衡位置的位移，根据实验数据在坐标平面上画出各个点，并用平滑曲线将各点连接起来，即得到简谐运动的位移——时间图像。

（通常称之为振动图像）2、简谐运动图像的特点：理论和实验都证明，所有简谐运动的振动图像都是正弦或余弦曲线。

3、简谐运动图像的物理意义：表示做简谐运动的质点的位移随时间变化的规律，即位移——时间函数图像。

注意：切不可将振动图像误解为物体的运动轨迹。

处理振动图像问题时，一定要把图像还原为质点的实际振动过程分析。

二、从简谐运动图像可获取的信息1、任一时刻振动质点离开平衡位置的位移：纵坐标值。

2、振幅A：图像中纵坐标的最大值。

3、周期T：两相邻的位移和速度始终完全相同的两状态间的时间间隔。

4、任一时刻的速度大小及方向：图线上该时刻对应的斜率大小反映速度大小，斜率正、负反映速度方向。

斜率大时速度大，斜率为正时速度为正，斜率为负值时速度为负。

5、任一时刻加速度（回复力）方向：与位移方向相反，总是指向平衡位置，即时间轴。

6、某一段时间内位移、回复力、加速度、速度、动能及势能的变化情况：当振动质点向平衡位置方向运动时，速度、动能均增大，而位移、回复力、加速度、势能均减小，否则相反。

典型例题：例1、如图9-15所示为某质点简谐运动的振动图像，根据图像回答：⑴振幅、周期；⑵具有正向最大速度的时刻；⑶具有正向最大加速度的时刻；⑷在3～4s内，质点的运动情况；⑸1～4s内质点通过的路程。

解析：⑴由图像可知振幅A＝10cm，周期T＝4s。

⑵物体在平衡位置时有最大速度，顺着时间轴向后看，看它下一时刻的位移，就知道它向哪个方向运动，故可知t＝0，4s，8s，…4ns（n为非负整数）时，具有正向最大速度。

⑶物体在最大位移处时具有最大加速度，由于加速度与位方向相反，故只胡当质点位为负时，加速度方为正，故可知t＝3s，7s，11s，…(4n＋3)s（n为非负整数）时，具有正向最大加速度。

第三节简谐运动的图像第三节简谐运动的图像知识要点：⼀、简谐运动的图像1、坐标轴：横轴表⽰时间，纵轴表⽰位移。

具体作法：以平衡位置为坐标原点，以横轴表⽰，以纵轴表⽰质点对平衡位置的位移，根据实验数据在坐标平⾯上画出各个点，并⽤平滑曲线将各点连接起来，即得到简谐运动的位移——时间图像。

（通常称之为振动图像）2、简谐运动图像的特点：理论和实验都证明，所有简谐运动的振动图像都是正弦或余弦曲线。

3、简谐运动图像的物理意义：表⽰做简谐运动的质点的位移随时间变化的规律，即位移——时间函数图像。

注意：切不可将振动图像误解为物体的运动轨迹。

处理振动图像问题时，⼀定要把图像还原为质点的实际振动过程分析。

⼆、从简谐运动图像可获取的信息1、任⼀时刻振动质点离开平衡位置的位移：纵坐标值。

2、振幅A：图像中纵坐标的最⼤值。

3、周期T：两相邻的位移和速度始终完全相同的两状态间的时间间隔。

4、任⼀时刻的速度⼤⼩及⽅向：图线上该时刻对应的斜率⼤⼩反映速度⼤⼩，斜率正、负反映速度⽅向。

斜率⼤时速度⼤，斜率为正时速度为正，斜率为负值时速度为负。

5、任⼀时刻加速度（回复⼒）⽅向：与位移⽅向相反，总是指向平衡位置，即时间轴。

6、某⼀段时间内位移、回复⼒、加速度、速度、动能及势能的变化情况：当振动质点向平衡位置⽅向运动时，速度、动能均增⼤，⽽位移、回复⼒、加速度、势能均减⼩，否则相反。

典型例题：例1、如图9-15所⽰为某质点简谐运动的振动图像，根据图像回答：⑴振幅、周期；⑵具有正向最⼤速度的时刻；⑶具有正向最⼤加速度的时刻；⑷在3～4s内，质点的运动情况；⑸1～4s内质点通过的路程。

解析：⑴由图像可知振幅A＝10cm，周期T＝4s。

⑵物体在平衡位置时有最⼤速度，顺着时间轴向后看，看它下⼀时刻的位移，就知道它向哪个⽅向运动，故可知t＝0，4s，8s，…4ns（n为⾮负整数）时，具有正向最⼤速度。

⑶物体在最⼤位移处时具有最⼤加速度，由于加速度与位⽅向相反，故只胡当质点位为负时，加速度⽅为正，故可知t＝3s，7s，11s，…(4n＋3)s（n为⾮负整数）时，具有正向最⼤加速度。

简谐运动的六种图象北京顺义区杨镇第一中学范福瑛简谐运动在时间和空间上具有运动的周期性，本文以水平方向弹簧振子的简谐运动为情境，用图象法描述其位移、速度、加速度及能量随时间和空间变化的规律，从不同角度认识简谐运动的特征．运动情境：如图1，弹簧振子在光滑的水平面B、C之间做简谐运动，振动周期为T，振幅为A，弹簧的劲度系数为K。

以振子经过平衡位置O向右运动的时刻为计时起点和初始位置，取向右为正方向。

分析弹簧振子运动的位移、速度、加速度、动能、弹性势能随时间或位置变化的关系图象。

1.位移-时间关系式，图象是正弦曲线，如图22．速度-时间关系式，图象是余弦曲线，如图33．加速度-时间关系式，图象是正弦曲线，如图4 4.加速度-位移关系式，图象是直线，如图55．速度-位移关系式，图象是椭圆，如图6，整理化简得6．能量-位移关系弹簧和振子组成的系统能量（机械能）守恒，总能量不随位移变化，如图7直线c弹性势能，图象是抛物线的一部分，如图7曲线b振子动能，图象是开口向下的抛物线的一部分，如图7曲线a图象是数形结合的产物，以上根据简谐运动的位移、速度、加速度、动能、弹性势能与时间或位移之间的关系式，得到对应的图象，从不同角度直观、全面显示了简谐运动的规律，同时体现了数与形的和谐完美统一。

2011-12-20 人教网【基础知识精讲】1.振动图像简谐运动的位移——时间图像叫做振动图像，也叫振动曲线.(1)物理意义：简谐运动的图像表示运动物体的位移随时间变化的规律，而不是运动质点的运动轨迹.(2)特点：只有简谐运动的图像才是正弦(或余弦)曲线.2.振动图像的作图方法用横轴表示时间，纵轴表示位移，根据实际数据定出坐标的单位及单位长度，根据振动质点各个时刻的位移大小和方向指出一系列的点，再用平滑的曲线连接这些点，就可得到周期性变化的正弦(或余弦)曲线.3.振动图像的运用(1)可直观地读出振幅A、周期T以及各时刻的位移x.(2)判断任一时刻振动物体的速度方向和加速度方向(3)判定某段时间内位移、回复力、加速度、速度、动能、势能的变化情况.【重点难点解析】本节重点是理解振动图像的物理意义，难点是根据图像分析物体的运动情况.一切复杂的振动都不是简谐运动.但它们都可以看做是若干个振幅和频率不同的简谐运动的合运动.所有简谐运动图像都是正弦或余弦曲线，余弦曲线是计时起点从最大位移开始，正弦曲线是计时起点从平衡位置开始，即二者计时起点相差.我们要通过振动图像熟知质点做简谐运动的全过程中，各物理量大小、方向变化规律.例1一质点作简谐运动，其位移x与时间t的关系曲线如下图所示，由图可知，在t=4S时，质点的( )A.速度为正最大值，加速度为零B.速度为负最大值，加速度为零C.速度为零，加速度为正最大值D.速度为零，加速度为负最大值解析：(1)根据简谐运动特例弹簧振子在一次全振动过程中的位移、回复力、速度、加速度的变化求解.由图线可知，t=4s时，振动质点运动到正最大位移处，故质点速度为零，可排除A、B选项.质点运动到正最大位移处时，回复力最大，且方向与位移相反，故加速度为负最大值，故选项D正确.(2)利用图线斜率求解.该图线为位移、时间图像，其曲线上各点切线的斜率表示速度矢量.在t=4s时，曲线上该点切线的斜率为零，故该点速度大小为零，可排除A、B项.由简谐运动的动力学方程可得a=-x,当位移最大时，加速度最大，且方向与位移方向相反，故选项D正确.说明本题主要考查简谐运动过程中的位移，回复力，速度和加速度的变化情况.运用斜率求解的意义可进一步推得质点在任意瞬间的速度大小，方向.t=1s、3s时质点在平衡位置，曲线此时斜率最大，速度最大，但1s时斜率为负，说明质点正通过平衡位置向负方向运动，3s时斜率为正，表过质点通过平衡向正方向运动.例2如下图所示是某弹簧振子的振动图像，试由图像判断下列说法中哪些是正确的.( )A.振幅为3m，周期为8sB.4s末振子速度为负，加速度为零C.第14s末振子加速度为正，速度最大D.4s末和8s末时振子的速度相同解析：由图像可知振幅A=3cm，周期T=8s，故选项A错.4s末图线恰与横轴相交，位移为零，则加速度为零.过这一点作图线的切线，切线与横轴的夹角大于90°(或根据下一时刻位移为负)，所以振子的速度为负.故选项B正确.根据振动图像的周期性，可推知第14s末质点处于负的最大位移处(也可以把图线按原来的形状向后延伸至第14s末)，因此质点的加速度为正的最大值，但速度为零，故选项C 错误.第4s末和第8s末质点处在相邻的两个平衡位置，则速度方向显然相反(或根据切线斜率判断)，所以选项D错误.选B.说明根据简谐运动图像分析简谐运动情况，关键是要知道图像直接表示出哪些物理量，间接表示了哪些物理量，分析间接表示的物理量的物理依据是什么.【难题巧解点拨】简谐运动图像能够反映简谐运动的运动规律，因此将简谐运动图像跟具体的运运过程联系起来不失为讨论简谐运动的一种好方法.(1)从简谐运动图像可直接读出不同时刻t的位移值，从而知道位移x随时间t的变化情况.(2)在简谐运动图像中，用作曲线上某点切线的办法可确定各时刻质点的速度大小和方向，切线与x轴正方向的夹角小于90°时，速度方向与选定的正方向相同，且夹角越大表明此时质点的速度越大.当切线与x轴正方向的夹角大于90°时，速度方向与选定的正方向相反，且夹角越大表明此时质点的速度越小.也可以根据位移情况来判断速度的大小，因为质点离平衡位置越近，质点的速度就越大，而最大位移处，质点的速度为零.(3)由于简谐运动的加速度与位移成正比，方向相反，故可以根据图像上各时刻的位移变化情况确定质点加速度的变化情况.同样，只要知道了位移和速度的变化情况，也就不难判断出质点在不同时刻的动能和势能的变化情况.根据简谐运动图像分析其运动情况，方法直观有效.简谐运动的周期性是指相隔一个周期或周期的整数倍时，这两个时刻质点的振动情况完全相同，即质点的位移和速度大小和方向(以至于回复力、加速度等)都总是相同的.同相的两个时刻之差等于周期的整数倍，这两个时刻的振动情况完全相同；但是位移相同的两个时刻，不一定是同相的，振子通过某一位置时，它们的位移相同，但它们的速度方向可能相同，也可能相反.如果时间相隔半个周期的奇数倍时，这两个时刻的振动反“相”，其振动位移和速度大小相等，方向相反.例甲、乙两人先后观察同一弹簧振子在竖直方向上下振动的情况.(1)甲开始观察时，振子正好在平衡位置并向下运动.试画出甲观察到的弹簧振子的振动图像.已知经过1s后，振子第一次回到平衡位置.振子振幅为5cm(设平衡位置上方为正方向，时间轴上每格代表0.5s).(2)乙在甲观察3.5s后，开始观察并记录时间.试画出乙观察到的弹簧振子的振动图像.解析：由题意知，振子的振动周期T=2s，振幅A=5cm.根据正方向的规定，甲观察时，振子从平衡位置向-y方向运动，经t=0.5s，达到负方向最大位移，用描点法得到甲观察到的振子图像如图(甲)所示.因为t=3.5s=1T，根据振动的重复性，这时振子的状态跟经过t′=T的状态相同，所以乙开始观察时，振子正好处于正向最大位移处，其振动图像如图(乙)所示.【课本难题解答】167页(3)题：a.处在平衡位置左侧最大位移处；b.4S；c.10cm,d.200N,400m/s2【命题趋势分析】本节主要考查学生运用图像来表达给出的条件，然后去回答问题的能力，命题一般以选择、填空形式出现.【典型热点考题】例1如下图所示为一单摆(单摆周期公式T=2π)及其振动图像由图回答：(1)单摆的振幅为，频率为，摆长为，一周期内位移x(F回，a，E p)最大的时刻为.(2)若摆球从E指向G为正方向，α为最大摆角，则图像中O、A、B、C点分别对应单摆中点.一周期内加速度为正且减小，并与速度同方向的时间范围是，势能增加且速度为正的时间范围是.解析：(1)由图像可知：A=3cm,T=2s,振动频率f==0.5Hz,摆长l==1(m)，位移为最大值时刻为0.5s末和1.5s末.(2)图像中O点位移为零，O到A过程位移为正，且增大，A处最大，历时周期，即摆球是从E点起振并向G方向运动的.所以O对应E，A对应G，A到B的过程分析方法相同，因而O、A、B、C分别对应E、G、E、F点.摆动中F、E间加速度为正且向E过程中减小，在图像中为C到D过程，时间范围1.5s～2.0s.从E向两侧运动势能增加，从E向G的过程速度为正，在图像中为从O到A，时间范围是0～0.5s.例2下图(甲)是演示简谐振动图像的装置，当盛沙漏斗下面的薄木板N被匀速地拉，摆动着的漏斗中漏出的沙在板上形成的曲线显示出摆的位移随时间变化的关系.板上的直线OO′代表时间轴.下图(乙)是两个摆中的沙在自各木板上形成的曲线.若板N1和板N2的速度υ1和υ2的关系为υ2=2υ1，则板N1、N2上曲线所代表的振动的周期T1和T2的关系为( )A.T2=T1B.T2=2T1C.T2=4T1 D .T2=T1解析：因N2板和N1板匀速拉过的距离相同，故两板运动时间之比==2. ①在这段距离为N1板上方的摆只完成一个全振动，N2板上方的摆已完成两个全振动，即t1=T1和t2=2T2. ②将②式代入①式，得T2=T1.可知选项D正确.【同步达纲练习】1.一质点做简谐运动的振动图像如下图所示，由图可知t=4s时质点( )A.速度为正的最大值，加速度为零B.速度为零，加速度为负的最大值C.位移为正的最大值，动能为最小D.位移为正的最大值，动能为最大2.如下图中，若质点在A对应的时刻，则其速度υ、加速度a的大小的变化情况为( )A.υ变大，a变大B.υ变小，a变小C.υ变大，a变小D.υ变小，a变大3.某质点做简谐运动其图像如下图所示，质点在t=3.5s时，速度υ、加速度α的方向应为( )A.υ为正，a为负B.υ为负，a为正C.υ、a都为正D.υ、a都为负4.如下图所示的简谐运动图像中，在t1和t2时刻，运动质点相同的量为( )A.加速度B.位移C.速度D.回复力5.如下图所示为质点P在0～4s内的振动图像，下列说法中正确的是( )A.再过1s，该质点的位移是正的最大B.再过1s，该质点的速度方向向上C.再过1s，该质点的加速度方向向上D.再过1s，该质点的加速度最大6.一质点作简谐运动的图像如下图所示，则该质点( )A.在0至0.01s内，速度与加速度同方向B.在0.01至0.02s内，速度与回复力同方向C.在0.025s末，速度为正，加速度为负D.在0.04s末，速度为零，回复力最大7.如下图所示，简谐运动的周期等于s，振幅m，加速度为正的最大时刻是，负的最大时刻是，速度为正的最大时刻是，负的最大时刻是，0.1s末与0.2s 末的加速度大小分别是a1与a2，则大小是a1，0.1s末与0.2s末其速度大小分别υ1与υ2，则其大小是υ1υ2.8.下图(A)是一弹簧振子，O为平衡位置，BC为两个极端位置，取向右为正方向，图(B)是它的振动图线，则：(1)它的振幅是cm,周期是s,频率是Hz.(2)t=0时由图(B)可知，振子正处在图(A)中的位置，运动方向是(填“左”或“右”)，再经过s,振子才第一次回到平衡位置.(3)当t=0.6s时，位移是cm，此时振子正处于图(A)中的位置.(4)t由0.2s至0.4s时，振子的速度变(填“大”或“小”，下同)，加速度变，所受回复力变，此时速度方向为(填“正”或“负”，下同)，加速度方向为，回复力方向为.【素质优化训练】9.如下图所示，下述说法中正确的是( )A.第2s末加速度为正最大，速度为0B.第3s末加速度为0，速度为正最大C.第4s内加速度不断增大D.第4s内速度不断增大10.一个做简谐振动的质点的振动图像如下图所示，在t1、t2、t3、t4各时刻中，该质点所受的回复力的即时功率为零的是( )A.t4B.t3C.t2D.t111.如下图所示为一单摆做间谐运动的图像，在0.1～0.2s这段时间内( )A.物体的回复力逐渐减小B.物体的速度逐渐减小C.物体的位移逐渐减小D.物体的势能逐渐减小12.一个弹簧振子在A、B间做简谐运动，O为平衡位置，如下图a所示，以某一时刻作计时起点(t为0)，经周期，振子具有正方向增大的加速度，那么在下图b所示的几个振动图像中，正确反映振子振动情况(以向右为正方向)的是( )13.弹簧振子做简谐运动的图线如下图所示，在t1至t2这段时间内( )A.振子的速度方向和加速度方向都不变B.振子的速度方向和加速度方向都改变C.振子的速度方向改变，加速度方向不变D.振子的速度方向不变，加速度方向改变14.如下左图所示为一弹簧振子的简谐运动图线，头0.1s内振子的平均速度和每秒钟通过的路程为( )A.4m/s,4mB.0.4m/s,4cmC.0.4m/s,0.4mD.4m/s,0.4m15.如上右图所示是某弹簧振子在水平面内做简谐运动的位移-时间图像，则振动系统在( )A.t1和t3时刻具有相同的动能和动量B.t1和t3时刻具有相同的势能和不同的动量C.t1和t5时刻具有相同的加速度D.t2和t5时刻振子所受回复力大小之比为2∶116.从如下图所示的振动图像中，可以判定弹簧振子在t= s 时，具有正向最大加速度；t= s时，具有负方向最大速度；在时间从s至s内，振子所受回复力在-x方向并不断增大；在时间从s至s内振子的速度在+x方向上并不断增大.17.如下图所示为两个弹簧振子的振动图像，它们振幅之比A A∶A B= ；周期之比T A∶T B= .若已知两振子质量之比m A∶m B=2∶3，劲度系数之比k A∶k B=3∶2，则它们的最大加速度之比为.最大速度之比.18.一水平弹簧振子的小球的质量m=5kg，弹簧的劲度系数50N/m，振子的振动图线如下图所示.在t=1.25s时小球的加速度的大小为，方向；在t=2.75s时小球的加速度大小为，速度的方向为.19.如下图所示，一块涂有碳黑的玻璃板，质量为2kg，在拉力F的作用下，由静止开始竖直向上做匀变速运动，一个装有水平振针的振动频率为5Hz的固定电动音叉在玻璃板上画出了图示曲线，量得OA=1.5cm,BC=3.5cm.求：自玻璃板开始运动，经过多长时间才开始接通电动音叉的电源?接通电源时玻璃板的速度是多大?【知识探究学习】沙摆是一种经常用来描绘振动图像的简易演示实验装置.同学们弄清如下问题对深入细致地理解沙摆实验很有帮助.(1)水平拉动的玻璃板起到了怎样的怎用?答：使不同时刻落下的沙子不会重叠，区别出各时刻沙摆的位置，起到了相当于用时间扫描的作用.(2)为什么要匀速拉动玻璃板?答：因为沙摆实验显示的是纵轴表示位移、横轴表示时间的单摆振动较图像，玻璃板的中轴线就是表示时间的横轴.而时间轴应是均匀的，所以玻璃板必须匀速拉动.(3)玻璃板静止时沙子落下形成沙堆的形状是怎样的?答：应为中间凹两端高的沙堆如图1-A，不能为图1-B的形状.原因是沙摆过最低点的速度最快，所以中间漏下的沙子最少.(4)玻璃板抽动速度的大小对图像的形状有什么影响?答：玻璃板的速度越大，图像中OB段的长度也越大，其中=υ(式中υ为玻璃板抽动的速度，T为沙摆的周期).因图2-A比图2-B中的抽动速度大；所以OB的长度前者也比后者大，但不能说成周期变大.另外图像的振幅不受玻璃板抽动速度的影响.(5)由这个实验能否求出拉动玻璃板的速度?答：能够利用式子υ=/T求出，这时需要测出沙摆的周期和的长度，并多测几组数据，求出其平均值.(6)玻璃板的速度恒定，形成的图像是否为正弦(或余弦)曲线?答：严格的说不是.因为随着沙子的漏下，沙摆的周期越来越大，一个周期里玻璃板的位移越来越大，图像出现变形.沙子全部漏出后，沙摆的周期又保持不变，但这时没有图像了.当然如果沙粒很细，漏孔又很小，而且沙摆线摆动的角度很小(小于5°)，那么开始的一段图像，可近似看成是正弦(或余弦)曲线.参考答案【同步达纲练习】1.B、C2.C3.A4.C5.A、D6.A、D7.5；0.1；1.5s末；0.5s末；0与2s末；1s末；＜；＞8.(1)2；0.8；1.25 (2)0；右；1.4；-2；C；大；小；小；负；负；负【素质优化训练】9.A、B、C 10.D 11.A、C、D 12.D 13.D 14.C 15.B、D16.0.4；0.2；0.6；0.8；0.4；0.617.2∶1；2∶3；9∶2；3∶118.6m/s2；向上；0；向下19.0.1s；0.1m/s。

简谐运动的六种图象北京顺义区杨镇第一中学范福瑛简谐运动在时间和空间上具有运动的周期性，本文以水平方向弹簧振子的简谐运动为情境，用图象法描述其位移、速度、加速度及能量随时间和空间变化的规律，从不同角度认识简谐运动的特征．运动情境：如图1，弹簧振子在光滑的水平面B、C之间做简谐运动，振动周期为T，振幅为A，弹簧的劲度系数为K。

以振子经过平衡位置O向右运动的时刻为计时起点和初始位置，取向右为正方向。

分析弹簧振子运动的位移、速度、加速度、动能、弹性势能随时间或位置变化的关系图象。

1.位移-时间关系式，图象是正弦曲线，如图22．速度-时间关系式，图象是余弦曲线，如图33．加速度-时间关系式，图象是正弦曲线，如图4 4.加速度-位移关系式，图象是直线，如图55．速度-位移关系式，图象是椭圆，如图6，整理化简得6．能量-位移关系弹簧和振子组成的系统能量（机械能）守恒，总能量不随位移变化，如图7直线c弹性势能，图象是抛物线的一部分，如图7曲线b振子动能，图象是开口向下的抛物线的一部分，如图7曲线a图象是数形结合的产物，以上根据简谐运动的位移、速度、加速度、动能、弹性势能与时间或位移之间的关系式，得到对应的图象，从不同角度直观、全面显示了简谐运动的规律，同时体现了数与形的和谐完美统一。

2011-12-20 人教网【基础知识精讲】1.振动图像简谐运动的位移——时间图像叫做振动图像，也叫振动曲线.(1)物理意义：简谐运动的图像表示运动物体的位移随时间变化的规律，而不是运动质点的运动轨迹.(2)特点：只有简谐运动的图像才是正弦(或余弦)曲线.2.振动图像的作图方法用横轴表示时间，纵轴表示位移，根据实际数据定出坐标的单位及单位长度，根据振动质点各个时刻的位移大小和方向指出一系列的点，再用平滑的曲线连接这些点，就可得到周期性变化的正弦(或余弦)曲线.3.振动图像的运用(1)可直观地读出振幅A、周期T以及各时刻的位移x.(2)判断任一时刻振动物体的速度方向和加速度方向(3)判定某段时间内位移、回复力、加速度、速度、动能、势能的变化情况.【重点难点解析】本节重点是理解振动图像的物理意义，难点是根据图像分析物体的运动情况.一切复杂的振动都不是简谐运动.但它们都可以看做是若干个振幅和频率不同的简谐运动的合运动.所有简谐运动图像都是正弦或余弦曲线，余弦曲线是计时起点从最大位移开始，正弦曲线是计时起点从平衡位置开始，即二者计时起点相差.我们要通过振动图像熟知质点做简谐运动的全过程中，各物理量大小、方向变化规律.例1一质点作简谐运动，其位移x与时间t的关系曲线如下图所示，由图可知，在t=4S时，质点的( )A.速度为正最大值，加速度为零B.速度为负最大值，加速度为零C.速度为零，加速度为正最大值D.速度为零，加速度为负最大值解析：(1)根据简谐运动特例弹簧振子在一次全振动过程中的位移、回复力、速度、加速度的变化求解.由图线可知，t=4s时，振动质点运动到正最大位移处，故质点速度为零，可排除A、B选项.质点运动到正最大位移处时，回复力最大，且方向与位移相反，故加速度为负最大值，故选项D正确.(2)利用图线斜率求解.该图线为位移、时间图像，其曲线上各点切线的斜率表示速度矢量.在t=4s时，曲线上该点切线的斜率为零，故该点速度大小为零，可排除A、B项.由简谐运动的动力学方程可得a=-x,当位移最大时，加速度最大，且方向与位移方向相反，故选项D正确.说明本题主要考查简谐运动过程中的位移，回复力，速度和加速度的变化情况.运用斜率求解的意义可进一步推得质点在任意瞬间的速度大小，方向.t=1s、3s时质点在平衡位置，曲线此时斜率最大，速度最大，但1s时斜率为负，说明质点正通过平衡位置向负方向运动，3s时斜率为正，表过质点通过平衡向正方向运动.例2如下图所示是某弹簧振子的振动图像，试由图像判断下列说法中哪些是正确的.( )A.振幅为3m，周期为8sB.4s末振子速度为负，加速度为零C.第14s末振子加速度为正，速度最大D.4s末和8s末时振子的速度相同解析：由图像可知振幅A=3cm，周期T=8s，故选项A错.4s末图线恰与横轴相交，位移为零，则加速度为零.过这一点作图线的切线，切线与横轴的夹角大于90°(或根据下一时刻位移为负)，所以振子的速度为负.故选项B正确.根据振动图像的周期性，可推知第14s末质点处于负的最大位移处(也可以把图线按原来的形状向后延伸至第14s末)，因此质点的加速度为正的最大值，但速度为零，故选项C 错误.第4s末和第8s末质点处在相邻的两个平衡位置，则速度方向显然相反(或根据切线斜率判断)，所以选项D错误.选B.说明根据简谐运动图像分析简谐运动情况，关键是要知道图像直接表示出哪些物理量，间接表示了哪些物理量，分析间接表示的物理量的物理依据是什么.【难题巧解点拨】简谐运动图像能够反映简谐运动的运动规律，因此将简谐运动图像跟具体的运运过程联系起来不失为讨论简谐运动的一种好方法.(1)从简谐运动图像可直接读出不同时刻t的位移值，从而知道位移x随时间t的变化情况.(2)在简谐运动图像中，用作曲线上某点切线的办法可确定各时刻质点的速度大小和方向，切线与x轴正方向的夹角小于90°时，速度方向与选定的正方向相同，且夹角越大表明此时质点的速度越大.当切线与x轴正方向的夹角大于90°时，速度方向与选定的正方向相反，且夹角越大表明此时质点的速度越小.也可以根据位移情况来判断速度的大小，因为质点离平衡位置越近，质点的速度就越大，而最大位移处，质点的速度为零.(3)由于简谐运动的加速度与位移成正比，方向相反，故可以根据图像上各时刻的位移变化情况确定质点加速度的变化情况.同样，只要知道了位移和速度的变化情况，也就不难判断出质点在不同时刻的动能和势能的变化情况.根据简谐运动图像分析其运动情况，方法直观有效.简谐运动的周期性是指相隔一个周期或周期的整数倍时，这两个时刻质点的振动情况完全相同，即质点的位移和速度大小和方向(以至于回复力、加速度等)都总是相同的.同相的两个时刻之差等于周期的整数倍，这两个时刻的振动情况完全相同；但是位移相同的两个时刻，不一定是同相的，振子通过某一位置时，它们的位移相同，但它们的速度方向可能相同，也可能相反.如果时间相隔半个周期的奇数倍时，这两个时刻的振动反“相”，其振动位移和速度大小相等，方向相反.例甲、乙两人先后观察同一弹簧振子在竖直方向上下振动的情况.(1)甲开始观察时，振子正好在平衡位置并向下运动.试画出甲观察到的弹簧振子的振动图像.已知经过1s后，振子第一次回到平衡位置.振子振幅为5cm(设平衡位置上方为正方向，时间轴上每格代表0.5s).(2)乙在甲观察3.5s后，开始观察并记录时间.试画出乙观察到的弹簧振子的振动图像.解析：由题意知，振子的振动周期T=2s，振幅A=5cm.根据正方向的规定，甲观察时，振子从平衡位置向-y方向运动，经t=0.5s，达到负方向最大位移，用描点法得到甲观察到的振子图像如图(甲)所示.因为t=3.5s=1T，根据振动的重复性，这时振子的状态跟经过t′=T的状态相同，所以乙开始观察时，振子正好处于正向最大位移处，其振动图像如图(乙)所示.【课本难题解答】167页(3)题：a.处在平衡位置左侧最大位移处；b.4S；c.10cm,d.200N,400m/s2【命题趋势分析】本节主要考查学生运用图像来表达给出的条件，然后去回答问题的能力，命题一般以选择、填空形式出现.【典型热点考题】例1如下图所示为一单摆(单摆周期公式T=2π)及其振动图像由图回答：(1)单摆的振幅为，频率为，摆长为，一周期内位移x(F回，a，E p)最大的时刻为.(2)若摆球从E指向G为正方向，α为最大摆角，则图像中O、A、B、C点分别对应单摆中点.一周期内加速度为正且减小，并与速度同方向的时间范围是，势能增加且速度为正的时间范围是.解析：(1)由图像可知：A=3cm,T=2s,振动频率f==0.5Hz,摆长l==1(m)，位移为最大值时刻为0.5s末和1.5s末.(2)图像中O点位移为零，O到A过程位移为正，且增大，A处最大，历时周期，即摆球是从E点起振并向G方向运动的.所以O对应E，A对应G，A到B的过程分析方法相同，因而O、A、B、C分别对应E、G、E、F点.摆动中F、E间加速度为正且向E过程中减小，在图像中为C到D过程，时间范围1.5s～2.0s.从E向两侧运动势能增加，从E向G的过程速度为正，在图像中为从O到A，时间范围是0～0.5s.例2下图(甲)是演示简谐振动图像的装置，当盛沙漏斗下面的薄木板N被匀速地拉，摆动着的漏斗中漏出的沙在板上形成的曲线显示出摆的位移随时间变化的关系.板上的直线OO′代表时间轴.下图(乙)是两个摆中的沙在自各木板上形成的曲线.若板N1和板N2的速度υ1和υ2的关系为υ2=2υ1，则板N1、N2上曲线所代表的振动的周期T1和T2的关系为( )A.T2=T1B.T2=2T1C.T2=4T1 D .T2=T1解析：因N2板和N1板匀速拉过的距离相同，故两板运动时间之比==2. ①在这段距离为N1板上方的摆只完成一个全振动，N2板上方的摆已完成两个全振动，即t1=T1和t2=2T2. ②将②式代入①式，得T2=T1.可知选项D正确.【同步达纲练习】1.一质点做简谐运动的振动图像如下图所示，由图可知t=4s时质点( )A.速度为正的最大值，加速度为零B.速度为零，加速度为负的最大值C.位移为正的最大值，动能为最小D.位移为正的最大值，动能为最大2.如下图中，若质点在A对应的时刻，则其速度υ、加速度a的大小的变化情况为( )A.υ变大，a变大B.υ变小，a变小C.υ变大，a变小D.υ变小，a变大3.某质点做简谐运动其图像如下图所示，质点在t=3.5s时，速度υ、加速度α的方向应为( )A.υ为正，a为负B.υ为负，a为正C.υ、a都为正D.υ、a都为负4.如下图所示的简谐运动图像中，在t1和t2时刻，运动质点相同的量为( )A.加速度B.位移C.速度D.回复力5.如下图所示为质点P在0～4s内的振动图像，下列说法中正确的是( )A.再过1s，该质点的位移是正的最大B.再过1s，该质点的速度方向向上C.再过1s，该质点的加速度方向向上D.再过1s，该质点的加速度最大6.一质点作简谐运动的图像如下图所示，则该质点( )A.在0至0.01s内，速度与加速度同方向B.在0.01至0.02s内，速度与回复力同方向C.在0.025s末，速度为正，加速度为负D.在0.04s末，速度为零，回复力最大7.如下图所示，简谐运动的周期等于s，振幅m，加速度为正的最大时刻是，负的最大时刻是，速度为正的最大时刻是，负的最大时刻是，0.1s末与0.2s 末的加速度大小分别是a1与a2，则大小是a1，0.1s末与0.2s末其速度大小分别υ1与υ2，则其大小是υ1υ2.8.下图(A)是一弹簧振子，O为平衡位置，BC为两个极端位置，取向右为正方向，图(B)是它的振动图线，则：(1)它的振幅是cm,周期是s,频率是Hz.(2)t=0时由图(B)可知，振子正处在图(A)中的位置，运动方向是(填“左”或“右”)，再经过s,振子才第一次回到平衡位置.(3)当t=0.6s时，位移是cm，此时振子正处于图(A)中的位置.(4)t由0.2s至0.4s时，振子的速度变(填“大”或“小”，下同)，加速度变，所受回复力变，此时速度方向为(填“正”或“负”，下同)，加速度方向为，回复力方向为.【素质优化训练】9.如下图所示，下述说法中正确的是( )A.第2s末加速度为正最大，速度为0B.第3s末加速度为0，速度为正最大C.第4s内加速度不断增大D.第4s内速度不断增大10.一个做简谐振动的质点的振动图像如下图所示，在t1、t2、t3、t4各时刻中，该质点所受的回复力的即时功率为零的是( )A.t4B.t3C.t2D.t111.如下图所示为一单摆做间谐运动的图像，在0.1～0.2s这段时间内( )A.物体的回复力逐渐减小B.物体的速度逐渐减小C.物体的位移逐渐减小D.物体的势能逐渐减小12.一个弹簧振子在A、B间做简谐运动，O为平衡位置，如下图a所示，以某一时刻作计时起点(t为0)，经周期，振子具有正方向增大的加速度，那么在下图b所示的几个振动图像中，正确反映振子振动情况(以向右为正方向)的是( )13.弹簧振子做简谐运动的图线如下图所示，在t1至t2这段时间内( )A.振子的速度方向和加速度方向都不变B.振子的速度方向和加速度方向都改变C.振子的速度方向改变，加速度方向不变D.振子的速度方向不变，加速度方向改变14.如下左图所示为一弹簧振子的简谐运动图线，头0.1s内振子的平均速度和每秒钟通过的路程为( )A.4m/s,4mB.0.4m/s,4cmC.0.4m/s,0.4mD.4m/s,0.4m15.如上右图所示是某弹簧振子在水平面内做简谐运动的位移-时间图像，则振动系统在( )A.t1和t3时刻具有相同的动能和动量B.t1和t3时刻具有相同的势能和不同的动量C.t1和t5时刻具有相同的加速度D.t2和t5时刻振子所受回复力大小之比为2∶116.从如下图所示的振动图像中，可以判定弹簧振子在t= s 时，具有正向最大加速度；t= s时，具有负方向最大速度；在时间从s至s内，振子所受回复力在-x方向并不断增大；在时间从s至s内振子的速度在+x方向上并不断增大.17.如下图所示为两个弹簧振子的振动图像，它们振幅之比A A∶A B= ；周期之比T A∶T B= .若已知两振子质量之比m A∶m B=2∶3，劲度系数之比k A∶k B=3∶2，则它们的最大加速度之比为.最大速度之比.18.一水平弹簧振子的小球的质量m=5kg，弹簧的劲度系数50N/m，振子的振动图线如下图所示.在t=1.25s时小球的加速度的大小为，方向；在t=2.75s时小球的加速度大小为，速度的方向为.19.如下图所示，一块涂有碳黑的玻璃板，质量为2kg，在拉力F的作用下，由静止开始竖直向上做匀变速运动，一个装有水平振针的振动频率为5Hz的固定电动音叉在玻璃板上画出了图示曲线，量得OA=1.5cm,BC=3.5cm.求：自玻璃板开始运动，经过多长时间才开始接通电动音叉的电源?接通电源时玻璃板的速度是多大?【知识探究学习】沙摆是一种经常用来描绘振动图像的简易演示实验装置.同学们弄清如下问题对深入细致地理解沙摆实验很有帮助.(1)水平拉动的玻璃板起到了怎样的怎用?答：使不同时刻落下的沙子不会重叠，区别出各时刻沙摆的位置，起到了相当于用时间扫描的作用.(2)为什么要匀速拉动玻璃板?答：因为沙摆实验显示的是纵轴表示位移、横轴表示时间的单摆振动较图像，玻璃板的中轴线就是表示时间的横轴.而时间轴应是均匀的，所以玻璃板必须匀速拉动.(3)玻璃板静止时沙子落下形成沙堆的形状是怎样的?答：应为中间凹两端高的沙堆如图1-A，不能为图1-B的形状.原因是沙摆过最低点的速度最快，所以中间漏下的沙子最少.(4)玻璃板抽动速度的大小对图像的形状有什么影响?答：玻璃板的速度越大，图像中OB段的长度也越大，其中=υ(式中υ为玻璃板抽动的速度，T为沙摆的周期).因图2-A比图2-B中的抽动速度大；所以OB的长度前者也比后者大，但不能说成周期变大.另外图像的振幅不受玻璃板抽动速度的影响.(5)由这个实验能否求出拉动玻璃板的速度?答：能够利用式子υ=/T求出，这时需要测出沙摆的周期和的长度，并多测几组数据，求出其平均值.(6)玻璃板的速度恒定，形成的图像是否为正弦(或余弦)曲线?答：严格的说不是.因为随着沙子的漏下，沙摆的周期越来越大，一个周期里玻璃板的位移越来越大，图像出现变形.沙子全部漏出后，沙摆的周期又保持不变，但这时没有图像了.当然如果沙粒很细，漏孔又很小，而且沙摆线摆动的角度很小(小于5°)，那么开始的一段图像，可近似看成是正弦(或余弦)曲线.参考答案【同步达纲练习】1.B、C2.C3.A4.C5.A、D6.A、D7.5；0.1；1.5s末；0.5s末；0与2s末；1s末；＜；＞8.(1)2；0.8；1.25 (2)0；右；1.4；-2；C；大；小；小；负；负；负【素质优化训练】9.A、B、C 10.D 11.A、C、D 12.D 13.D 14.C 15.B、D16.0.4；0.2；0.6；0.8；0.4；0.617.2∶1；2∶3；9∶2；3∶118.6m/s2；向上；0；向下19.0.1s；0.1m/s。

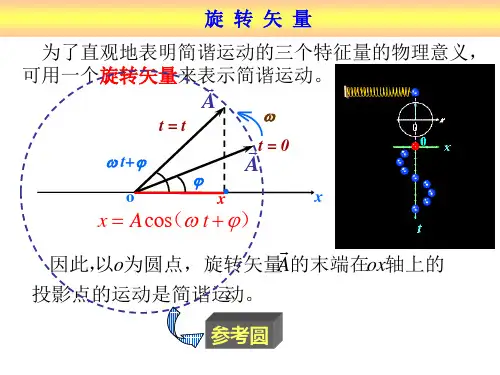

高中物理：简谐运动的表达式和图像【知识点的认识】简谐运动的描述（1）描述简谐运动的物理量①位移x：由平衡位置指向质点所在位置的有向线段，是矢量．②振幅A：振动物体离开平衡位置的最大距离，是标量，表示振动的强弱．③周期T和频率f：物体完成一次全振动所需的时间叫周期，而频率则等于单位时间内完成全振动的次数，它们是表示震动快慢的物理量．二者互为倒数关系．（2）简谐运动的表达式x＝Asin（ωt+φ）．（3）简谐运动的图象①物理意义：表示振子的位移随时间变化的规律，为正弦（或余弦）曲线．②从平衡位置开始计时，函数表达式为x＝Asinωt，图象如图1所示．从最大位移处开始计时，函数表达式为x＝Acosωt，图象如图2所示．【命题方向】常考题型是考查简谐运动的图象的应用：（1）一质点做简谐运动的图象如图所示，下列说法正确的是（）A．质点运动频率是4HzB．在10s要内质点经过的路程是20cmC．第4s末质点的速度是零D．在t＝1s和t＝3s两时刻，质点位移大小相等、方向相同分析：由图可知质点振动周期、振幅及各点振动情况；再根据振动的周期性可得质点振动的路程及各时刻物体的速度．解：A、由图可知，质点振动的周期为4s，故频率为Hz＝0.25Hz，故A错误；B、振动的振幅为2cm，10s内有2.5个周期，故质点经过的路程为2.5×4×2cm＝20cm，故B正确；C、4s质点处于平衡位置处，故质点的速度为最大，故C错误；D、1s时质点位于正向最大位移处，3s时，质点处于负向最大位移处，故位移方向相反，故D错误；故选：B．点评：图象会直观的告诉我们很多信息，故要学会认知图象，并能熟练应用．（2）一个弹簧振子在A、B间做简谐运动，O为平衡位置，如图所示，以某一时刻t＝0为计时起点，经周期，振子具有正方向最大的加速度，那么选项所示的振动图线中，能正确反应振子的振动情况是（以向右为正方向）（）A．B．C．D．分析：根据某一时刻作计时起点（t＝0），经周期，振子具有正方向最大加速度，分析t ＝0时刻质点的位置和速度方向，确定位移的图象．解：由题，某一时刻作计时起点（t＝0），经周期，振子具有正方向最大加速度，由a＝﹣知，此时位移为负方向最大，即在A点，说明t＝0时刻质点经过平衡位置向左，则x＝0，在周期内位移向负方向最大变化．故选：D．点评：本题在选择图象时，关键研究t＝0时刻质点的位移和位移如何变化．属于基础题．【解题方法点拨】简谐运动的图象的应用1．图象特征（1）简谐运动的图象是一条正弦或余弦曲线，是正弦曲线还是余弦曲线取决于质点初始时刻的位置．（2）图象反映的是位移随时间的变化规律，并非质点运动的轨迹．（3）任一时刻图线上过该点切线的斜率数值表示该时刻振子的速度大小．正负表示速度的方向，正时沿x正方向，负时沿x负方向．2．图象信息（1）由图象可以看出振幅、周期．（2）可以确定某时刻质点离开平衡位置的位移．（3）可以根据图象确定某时刻质点回复力、加速度和速度的方向．①回复力和加速度的方向：因回复力总是指向平衡位置，故回复力和加速度在图象上总是指向t轴．②速度的方向：速度的方向可以通过下一时刻位移的变化来判断，下一时刻位移如增加，振动质点的速度方向就是远离t轴，下一时刻位移如减小，振动质点的速度方向就是指向t 轴．。
