塑胶件超声波焊接技术

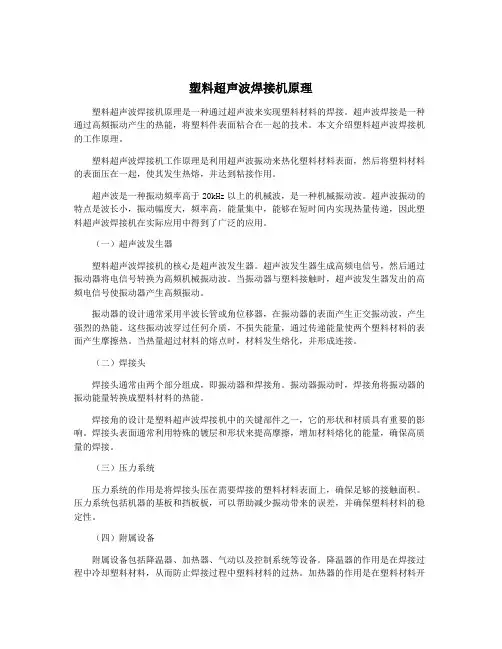

塑料超声波焊接机原理塑料超声波焊接机原理是一种通过超声波来实现塑料材料的焊接。

超声波焊接是一种通过高频振动产生的热能，将塑料件表面粘合在一起的技术。

本文介绍塑料超声波焊接机的工作原理。

塑料超声波焊接机工作原理是利用超声波振动来热化塑料材料表面，然后将塑料材料的表面压在一起，使其发生热熔，并达到粘接作用。

超声波是一种振动频率高于20kHz以上的机械波，是一种机械振动波。

超声波振动的特点是波长小，振动幅度大，频率高，能量集中，能够在短时间内实现热量传递，因此塑料超声波焊接机在实际应用中得到了广泛的应用。

（一）超声波发生器塑料超声波焊接机的核心是超声波发生器。

超声波发生器生成高频电信号，然后通过振动器将电信号转换为高频机械振动波。

当振动器与塑料接触时，超声波发生器发出的高频电信号使振动器产生高频振动。

振动器的设计通常采用半波长管或角位移器，在振动器的表面产生正交振动波，产生强烈的热能。

这些振动波穿过任何介质，不损失能量，通过传递能量使两个塑料材料的表面产生摩擦热。

当热量超过材料的熔点时，材料发生熔化，并形成连接。

（二）焊接头焊接头通常由两个部分组成，即振动器和焊接角。

振动器振动时，焊接角将振动器的振动能量转换成塑料材料的热能。

焊接角的设计是塑料超声波焊接机中的关键部件之一，它的形状和材质具有重要的影响。

焊接头表面通常利用特殊的镀层和形状来提高摩擦，增加材料熔化的能量，确保高质量的焊接。

（三）压力系统压力系统的作用是将焊接头压在需要焊接的塑料材料表面上，确保足够的接触面积。

压力系统包括机器的基板和挡板板，可以帮助减少振动带来的误差，并确保塑料材料的稳定性。

（四）附属设备附属设备包括降温器、加热器、气动以及控制系统等设备。

降温器的作用是在焊接过程中冷却塑料材料，从而防止焊接过程中塑料材料的过热。

加热器的作用是在塑料材料开始熔化前加热，增加材料的热能。

气动系统用来控制机械零件的运动，确保焊接的质量和精度。

控制系统包括PLC、触摸屏等设备，用来自动控制超声波焊接机的运行过程。

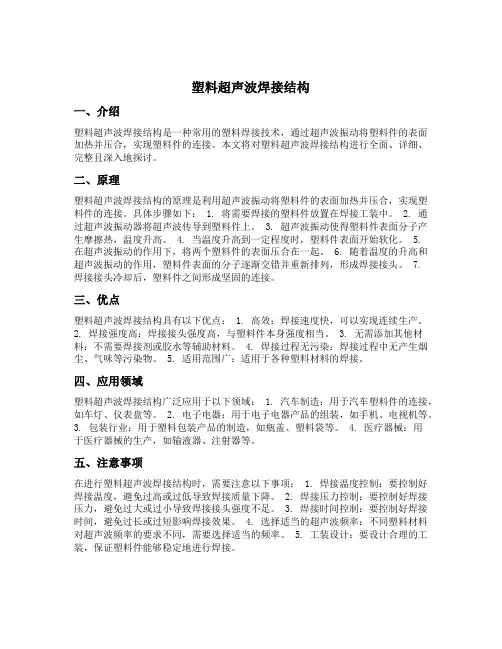

塑料超声波焊接结构一、介绍塑料超声波焊接结构是一种常用的塑料焊接技术，通过超声波振动将塑料件的表面加热并压合，实现塑料件的连接。

本文将对塑料超声波焊接结构进行全面、详细、完整且深入地探讨。

二、原理塑料超声波焊接结构的原理是利用超声波振动将塑料件的表面加热并压合，实现塑料件的连接。

具体步骤如下： 1. 将需要焊接的塑料件放置在焊接工装中。

2. 通过超声波振动器将超声波传导到塑料件上。

3. 超声波振动使得塑料件表面分子产生摩擦热，温度升高。

4. 当温度升高到一定程度时，塑料件表面开始软化。

5. 在超声波振动的作用下，将两个塑料件的表面压合在一起。

6. 随着温度的升高和超声波振动的作用，塑料件表面的分子逐渐交错并重新排列，形成焊接接头。

7. 焊接接头冷却后，塑料件之间形成坚固的连接。

三、优点塑料超声波焊接结构具有以下优点： 1. 高效：焊接速度快，可以实现连续生产。

2. 焊接强度高：焊接接头强度高，与塑料件本身强度相当。

3. 无需添加其他材料：不需要焊接剂或胶水等辅助材料。

4. 焊接过程无污染：焊接过程中无产生烟尘、气味等污染物。

5. 适用范围广：适用于各种塑料材料的焊接。

四、应用领域塑料超声波焊接结构广泛应用于以下领域： 1. 汽车制造：用于汽车塑料件的连接，如车灯、仪表盘等。

2. 电子电器：用于电子电器产品的组装，如手机、电视机等。

3. 包装行业：用于塑料包装产品的制造，如瓶盖、塑料袋等。

4. 医疗器械：用于医疗器械的生产，如输液器、注射器等。

五、注意事项在进行塑料超声波焊接结构时，需要注意以下事项： 1. 焊接温度控制：要控制好焊接温度，避免过高或过低导致焊接质量下降。

2. 焊接压力控制：要控制好焊接压力，避免过大或过小导致焊接接头强度不足。

3. 焊接时间控制：要控制好焊接时间，避免过长或过短影响焊接效果。

4. 选择适当的超声波频率：不同塑料材料对超声波频率的要求不同，需要选择适当的频率。

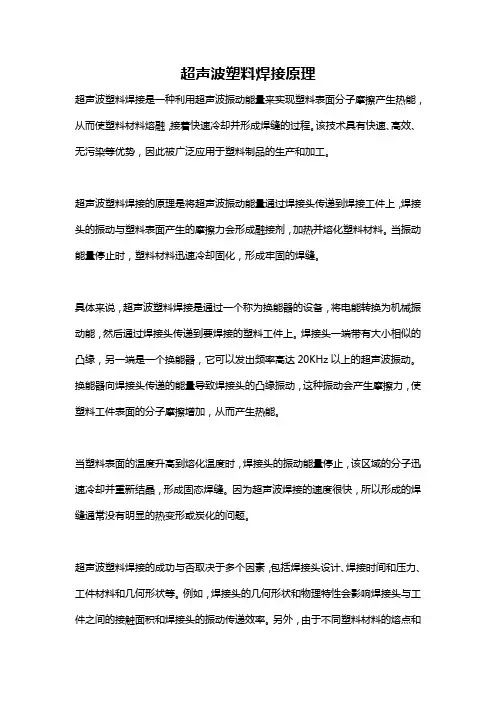

超声波塑料焊接原理
超声波塑料焊接是一种利用超声波振动能量来实现塑料表面分子摩擦产生热能，从而使塑料材料熔融，接着快速冷却并形成焊缝的过程。

该技术具有快速、高效、无污染等优势，因此被广泛应用于塑料制品的生产和加工。

超声波塑料焊接的原理是将超声波振动能量通过焊接头传递到焊接工件上，焊接头的振动与塑料表面产生的摩擦力会形成融接剂，加热并熔化塑料材料。

当振动能量停止时，塑料材料迅速冷却固化，形成牢固的焊缝。

具体来说，超声波塑料焊接是通过一个称为换能器的设备，将电能转换为机械振动能，然后通过焊接头传递到要焊接的塑料工件上。

焊接头一端带有大小相似的凸缘，另一端是一个换能器，它可以发出频率高达20KHz以上的超声波振动。

换能器向焊接头传递的能量导致焊接头的凸缘振动，这种振动会产生摩擦力，使塑料工件表面的分子摩擦增加，从而产生热能。

当塑料表面的温度升高到熔化温度时，焊接头的振动能量停止，该区域的分子迅速冷却并重新结晶，形成固态焊缝。

因为超声波焊接的速度很快，所以形成的焊缝通常没有明显的热变形或炭化的问题。

超声波塑料焊接的成功与否取决于多个因素，包括焊接头设计、焊接时间和压力、工件材料和几何形状等。

例如，焊接头的几何形状和物理特性会影响焊接头与工件之间的接触面积和焊接头的振动传递效率。

另外，由于不同塑料材料的熔点和
熔化性能不同，所以超声波塑料焊接适用于某些特定类型的塑料材料。

总结来说，超声波塑料焊接利用超声波振动能量通过焊接头传递到塑料工件上，通过热能使塑料材料熔融，并快速冷却固化形成焊缝。

它是一种高效、无污染的塑料焊接技术，在塑料制品的生产和加工过程中有着广泛的应用前景。

超声波焊接原理：超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂，粘接剂或其它辅助品。

其优点是增加多倍生产率，降低成本，提高产品质量及安全生产 。

超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

新型的15KHz 超声波塑胶焊接机，对焊接较软的PE 、PP 材料，以及直径超大，长度超长塑胶焊件，具有独特的效果，能满足各种产品的需要，能为用户生产效率以及产品档次贡献。

超声波焊接工艺： 一、超声波焊接：以超声波超高频率振动的焊头在适度压力下，使二块塑胶的结合面产生磨擦热而瞬间熔融接合，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品带来的不便，实现高效清洁的焊接焊接强度可与本体媲美。

二、铆焊法：将超声波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。

三、埋植：借着焊头之传导及适当压力，瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。

一、超声波塑料焊接的相容性和适应性：热塑性塑料，由于各种型号性质不同，造成有的容易进行超声波焊接，有的不易焊接；下表中黑方块的表示两种塑料的相容性好，容易进行超声波焊接；圆圈表示在某些情况下相容，焊接性能尚可；空格表示两种塑料相容性很差，不易焊接 。

热塑性塑料 超声波焊接的 相容性示例图表A B S ABS/聚碳 酸酯 合金 （赛聚 甲 醛 丙 烯 腈 丙烯酸系多元共聚物丁 二 烯-苯 纤维素(CA, CAB, CAP) 氟聚 合 物 尼 龙 亚苯基-氧化物为主的树脂（诺里尔） 聚酰胺-酰亚胺（托郎） 聚碳酸酯热塑 性 聚 酯聚乙烯聚 甲 基 戊 烯聚 苯 硫 聚 丙 烯 聚苯 乙 烯聚 砜 聚氯 乙 烯SAN-NAS-ASA注意：表中所列仅供参考,因为熟知的变化可导致结果略有差异.。

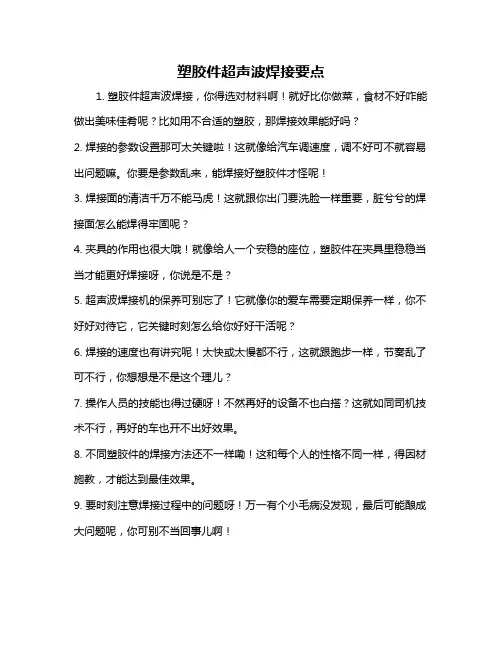

塑胶件超声波焊接要点
1. 塑胶件超声波焊接，你得选对材料啊！就好比你做菜，食材不好咋能做出美味佳肴呢？比如用不合适的塑胶，那焊接效果能好吗？
2. 焊接的参数设置那可太关键啦！这就像给汽车调速度，调不好可不就容易出问题嘛。

你要是参数乱来，能焊接好塑胶件才怪呢！
3. 焊接面的清洁千万不能马虎！这就跟你出门要洗脸一样重要，脏兮兮的焊接面怎么能焊得牢固呢？
4. 夹具的作用也很大哦！就像给人一个安稳的座位，塑胶件在夹具里稳稳当当才能更好焊接呀，你说是不是？
5. 超声波焊接机的保养可别忘了！它就像你的爱车需要定期保养一样，你不好好对待它，它关键时刻怎么给你好好干活呢？
6. 焊接的速度也有讲究呢！太快或太慢都不行，这就跟跑步一样，节奏乱了可不行，你想想是不是这个理儿？
7. 操作人员的技能也得过硬呀！不然再好的设备不也白搭？这就如同司机技术不行，再好的车也开不出好效果。

8. 不同塑胶件的焊接方法还不一样嘞！这和每个人的性格不同一样，得因材施教，才能达到最佳效果。

9. 要时刻注意焊接过程中的问题呀！万一有个小毛病没发现，最后可能酿成大问题呢，你可别不当回事儿啊！
我的观点结论：塑胶件超声波焊接的这些要点都很重要，每一个环节都要认真对待，才能确保焊接出高质量的塑胶件。

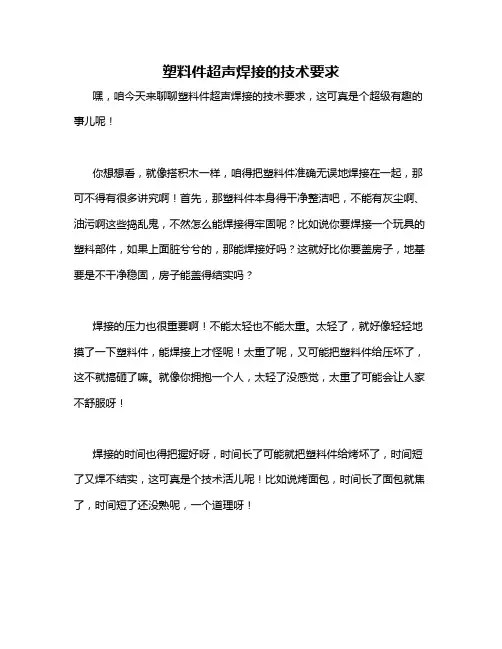

塑料件超声焊接的技术要求
嘿，咱今天来聊聊塑料件超声焊接的技术要求，这可真是个超级有趣的事儿呢！
你想想看，就像搭积木一样，咱得把塑料件准确无误地焊接在一起，那可不得有很多讲究啊！首先，那塑料件本身得干净整洁吧，不能有灰尘啊、油污啊这些捣乱鬼，不然怎么能焊接得牢固呢？比如说你要焊接一个玩具的塑料部件，如果上面脏兮兮的，那能焊接好吗？这就好比你要盖房子，地基要是不干净稳固，房子能盖得结实吗？
焊接的压力也很重要啊！不能太轻也不能太重。

太轻了，就好像轻轻地摸了一下塑料件，能焊接上才怪呢！太重了呢，又可能把塑料件给压坏了，这不就搞砸了嘛。

就像你拥抱一个人，太轻了没感觉，太重了可能会让人家不舒服呀！
焊接的时间也得把握好呀，时间长了可能就把塑料件给烤坏了，时间短了又焊不结实，这可真是个技术活儿呢！比如说烤面包，时间长了面包就焦了，时间短了还没熟呢，一个道理呀！
还有啊，那超声焊接的设备也得选对呀，好的设备就像是一把锋利的宝剑，能让焊接工作事半功倍呢！想象一下，你拿着一把钝刀去切东西，那得多费劲啊，同理可得呀！
另外，操作人员的技术也很关键呢，得熟练掌握这些技术要求，才能做出完美的焊接作品呀！就好像一个大厨，得熟练掌握各种烹饪技巧，才能做出美味佳肴嘛！
总之，塑料件超声焊接可不是随随便便就能做好的，每一个环节都得精心对待。

咱可不能小瞧了这些技术要求，只有这样，才能做出高质量的塑料件焊接产品呀！
我的观点结论就是：塑料件超声焊接的技术要求是至关重要的，只有用心对待，才能达到理想的效果。

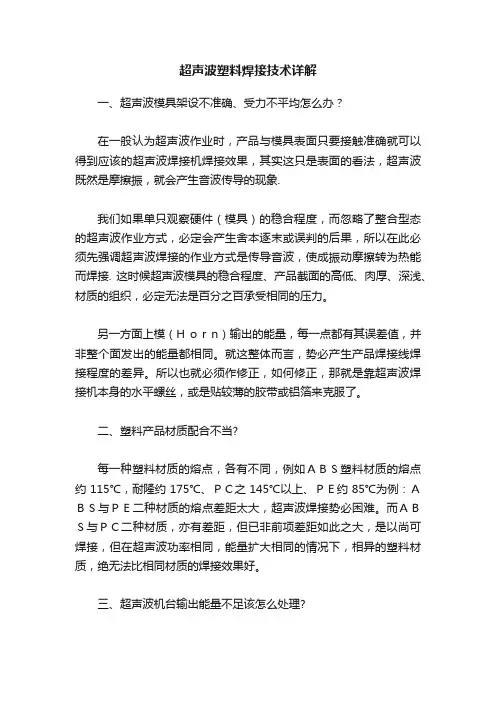

超声波塑料焊接技术详解一、超声波模具架设不准确、受力不平均怎么办？在一般认为超声波作业时，产品与模具表面只要接触准确就可以得到应该的超声波焊接机焊接效果，其实这只是表面的看法，超声波既然是摩擦振，就会产生音波传导的现象.我们如果单只观察硬件（模具）的稳合程度，而忽略了整合型态的超声波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超声波焊接的作业方式是传导音波，使成振动摩擦转为热能而焊接. 这时候超声波模具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。

另一方面上模（H o r n）输出的能量，每一点都有其误差值，并非整个面发出的能量都相同。

就这整体而言，势必产生产品焊接线焊接程度的差异。

所以也就必须作修正，如何修正，那就是靠超声波焊接机本身的水平螺丝，或是贴较薄的胶带或铝箔来克服了。

二、塑料产品材质配合不当?每一种塑料材质的熔点，各有不同，例如ＡＢＳ塑料材质的熔点约115℃，耐隆约175℃、ＰＣ之145℃以上、ＰＥ约85℃为例：ＡＢＳ与ＰＥ二种材质的熔点差距太大，超声波焊接势必困难。

而ＡＢＳ与ＰＣ二种材质，亦有差距，但已非前项差距如此之大，是以尚可焊接，但在超声波功率相同，能量扩大相同的情况下，相异的塑料材质，绝无法比相同材质的焊接效果好。

三、超声波机台输出能量不足该怎么处理?客户在购买超声波焊接机时，通常较难预料未来产品发展的规格，所以会遇到较大产品对象超出超声波标准焊接的情形。

此时在不增加成本的预算下，只得以现有设备来作业生一、超声波模具架设不准确、受力不平均怎么办？在一般认为超声波作业时，产品与模具表面只要接触准确就可以得到应该的焊接效果，其实这只是表面的看法，超声波既然是摩擦振，就会产生音波传导的现象.我们如果单只观察硬件（模具）的稳合程度，而忽略了整合型态的超声波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超声波焊接的作业方式是传导音波，使成振动摩擦转为热能而焊接. 这时候超声波模具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。

pbt的超声波焊接工艺
超声波焊接是一种高效、环保的连接工艺，适用于各种塑料材料，包括PBT。

以下是PBT的超声波焊接工艺流程：
1.焊接准备：在进行超声波焊接之前，需要先准备好所需的工具和材料，包括超声波焊接机、焊头、PBT材料、夹具等。

同时，要确保工作场所干净整洁，避免杂物和灰尘影响焊接效果。

2.放置焊件：将需要焊接的PBT材料放置在夹具中，确保位置准确，以便进行后续的焊接操作。

3.施加压力：在焊头对准焊缝后，施加适当的压力。

压力大小应根据PBT材料的厚度和强度而定，压力过大会导致材料变形，过小则可能无法实现良好的焊接效果。

4.超声波振动：通过超声波焊接机产生高频振动，使焊头与PBT材料表面产生摩擦热，软化材料表面，为焊接创造有利条件。

5.冷却定型：在焊接完成后，应立即停止振动并释放压力，让焊接部位自然冷却定型。

在冷却过程中，应避免外部干扰因素如风、震动等影响焊接效果。

6.完成焊接：冷却后，检查焊接部位是否有缺陷，如气孔、裂缝等。

如一切正常，则可认为焊接完成。

需要注意的是，在进行超声波焊接时，应选择合适的焊头和振动频率，以确保焊接效果良好。

同时，操作人员应具备相关技能和经验，能够准确判断和处理各种问题。

petg超声波焊接工艺
PETG（聚对苯二甲酸乙二醇酯）是一种常见的塑料材料，通
常用于制造瓶子、包装材料、水泥等。

超声波焊接是一种常见的塑料焊接方法，可以用于连接PETG材料。

超声波焊接的原理是利用超声波的振动来产生热量，使接触的塑料材料快速熔化并结合在一起。

具体的PETG超声波焊接工艺步骤如下：
1. 准备焊接部件：在进行超声波焊接之前，需要准备好待焊接的PETG部件。

确保部件表面光洁，没有杂质或油脂。

2. 设定焊接参数：根据焊接材料和尺寸，设定适当的焊接参数，包括焊接时间、压力和超声波功率。

3. 定位部件：将待焊接的PETG部件正确放置在焊接夹具或工作台上，保持加工表面平整。

4. 进行焊接：将超声波焊接头安置在待焊接部件的接触面上，并施加足够的压力。

同时启动超声波发生器，使其产生超声波振动。

振动产生的热量将使PETG材料熔化并结合在一起。

5. 完成焊接：等待一定的焊接时间，使焊接部件充分结合。

然后停止超声波发生器和移除焊接头。

6. 冷却和固化：在焊接完成后，将焊接部件保持静止，让其冷却和固化。

这样可以确保焊接部分的强度和稳定性。

需要注意的是，超声波焊接的焊接效果受到多种因素的影响，如焊接参数、表面处理、部件形状等。

因此在进行PETG超声波焊接时，需要进行实验和调整，以获得最佳的焊接效果。

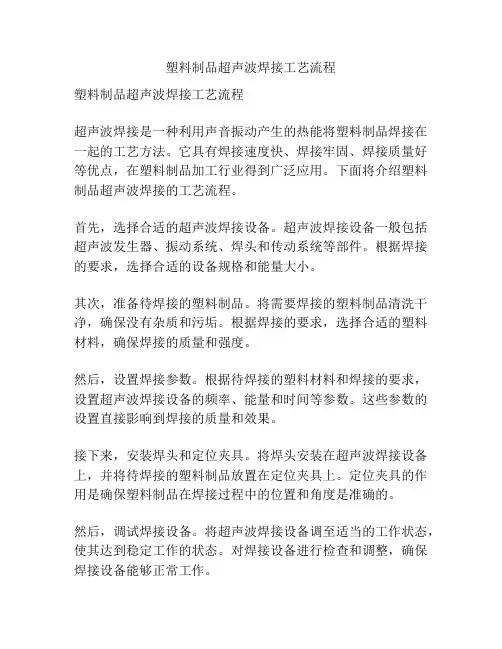

塑料制品超声波焊接工艺流程塑料制品超声波焊接工艺流程超声波焊接是一种利用声音振动产生的热能将塑料制品焊接在一起的工艺方法。

它具有焊接速度快、焊接牢固、焊接质量好等优点，在塑料制品加工行业得到广泛应用。

下面将介绍塑料制品超声波焊接的工艺流程。

首先，选择合适的超声波焊接设备。

超声波焊接设备一般包括超声波发生器、振动系统、焊头和传动系统等部件。

根据焊接的要求，选择合适的设备规格和能量大小。

其次，准备待焊接的塑料制品。

将需要焊接的塑料制品清洗干净，确保没有杂质和污垢。

根据焊接的要求，选择合适的塑料材料，确保焊接的质量和强度。

然后，设置焊接参数。

根据待焊接的塑料材料和焊接的要求，设置超声波焊接设备的频率、能量和时间等参数。

这些参数的设置直接影响到焊接的质量和效果。

接下来，安装焊头和定位夹具。

将焊头安装在超声波焊接设备上，并将待焊接的塑料制品放置在定位夹具上。

定位夹具的作用是确保塑料制品在焊接过程中的位置和角度是准确的。

然后，调试焊接设备。

将超声波焊接设备调至适当的工作状态，使其达到稳定工作的状态。

对焊接设备进行检查和调整，确保焊接设备能够正常工作。

接着，进行焊接工艺验证。

进行焊接试样的制备和测试，通过测试比较焊接前后的焊接强度和性能，以验证焊接工艺的可行性和合理性。

最后，进行生产焊接。

根据焊接工艺的要求和生产计划，进行批量生产焊接。

保持焊接设备的工作稳定，定期进行设备的维护和保养，确保焊接效果的稳定和一致。

在整个焊接过程中，需要注意安全操作规范，确保人员和设备的安全。

同时，对焊接设备进行定期维护，保持设备的良好状态，以提高焊接效果和工艺稳定性。

总结起来，塑料制品超声波焊接工艺流程包括选择设备、准备材料、设置参数、安装焊头、调试设备、验证工艺和进行生产。

通过严格按照工艺流程进行焊接操作，可以得到良好的焊接质量和效果，提高塑料制品的生产效率和品质水平。

塑料制品超声波焊接工艺流程的相关内容：除了基本的工艺流程外，还有一些相关的注意事项和优化方法可以帮助提高超声波焊接的效果和质量。

塑料的超声波焊接技术缺陷及预防目前常用的各种零件焊接方式1．超声波焊接2，振动焊接3，旋转焊接4，热板焊接5．感应焊接6，接触电阻焊接7，热气焊接8，挤出焊接超声波焊接和旋转焊接是我们实际中在塑胶产品上应用的最多，最广泛的。

接下来只就针对这两种焊接工艺做讲述。

其它的焊接工艺，有兴趣的朋友可以自已找资料学习研究和是私下找我商讨也行。

首先，我们一定要真正弄清焊接的原理，只有这样，才能设计出好的焊接结构，才能在这种结构上成为真正的工程师，不然你的所谓经验和资料，都将成为你的绊脚石。

一,焊接的原理：几乎所有的焊接，都是将两焊接零件的焊接端面分子产生运动，使它们相互扩散，相互缠结。

达到相互连接的目的。

如我们的超声波焊接就是利用焊头的高频振动,使两焊接零件高频磨擦，将机械能转化为热能，热能将两焊接面的分子溶解，恢复其活性，然后在外作用力的辅助下，分子相互缠结来达到焊接目的，而我们通常用的502胶水，或是其它粘接剂，胶水本是一种高腐蚀的液体，它将焊接面的分子膨涨，恢复其活性，然后在外作用力的辅助下，分子相互缠结来达到焊接目的。

其实不难明白。

焊接就是一个让分子相互缠结的过程。

二,超声焊接剖析：2.1:超声波焊接设备，相信各位都有见过，还是再来哆嗦一下。

如图：由上图我们不难明白，超声焊的焊接原理：1,输入低频电--->◊---◊2.通过电源箱变频，转换成高频电输出> 3.通过变压器装置将高电频信号转换成机械振动。

原理就和电铃一样，都是电磁场的高频切换来实现，这个就是我们所谓的超声了。

--->◊---◊4.通过振幅变压器整合振幅> ---◊5.输出能量，将焊头引至高频振动> ---◊6.焊头将塑胶零件高频摩擦，产生热能。

使塑胶熔化。

> 7.风压装置同时下压运动.将两零件融合在一起，然后冷却，达到粘结目的。

接下来着重讲下超声装备各部件的基本参数：通过电源箱变频后，其输出频率通常在20~50kHZ之间，(20kHZ最常用)其振幅通常在15~60um.也有时候会将其频率调成15Khz.这种声频率适合用来超声较大制件或是较软的材料，如大型的PP材料外壳等。

塑胶件超声波焊接常见缺陷及处理塑胶件超声波焊接是一种常见的塑胶加工技术，它使用超声波振动将两个塑胶件表面加热并压合在一起。

然而，由于焊接过程中的各种因素，常常会出现一些焊接缺陷。

本文将介绍一些常见的塑胶件超声波焊接缺陷，并讨论它们的处理方法。

1. 出现漏焊漏焊是指塑胶件焊接过程中出现的焊缝不完全封闭，造成塑胶件连接不牢固的问题。

产生漏焊的原因有很多，可能是焊接参数设置不合理，例如超声波功率、焊接时间和焊接压力等；也可能是塑胶材料的选择不当，例如塑胶材料的熔点过高或过低都会影响焊缝的形成。

处理漏焊的方法一般是调整焊接参数、更换合适的塑胶材料或采取其他补救措施，例如使用热熔胶进行补焊。

2. 出现气泡气泡是指塑胶件焊接过程中，在焊缝中形成的气体囊泡。

气泡的形成可能是由于塑胶材料中的水分、气体或其他杂质没有完全排除导致的。

处理气泡的方法通常包括增加超声波震动时间，更换低含水量的塑胶材料或进行预干燥处理，以消除杂质。

3. 出现焊缝不均匀焊缝不均匀是指塑胶件焊接过程中焊缝的宽度、深度或形状不一致。

这可能是由于超声波振动均匀性差、焊具设计不合理或超声波能量传递不均匀等原因导致的。

处理焊缝不均匀的方法可以是调整焊接机的参数、优化焊具设计或采用其他工艺改进方法。

4. 出现熔崩熔崩是指塑胶件焊接过程中塑胶材料出现熔化破裂或溢出的现象。

这可能是由于焊接参数设置不当，例如超声波功率过高或焊接时间过长导致的。

处理熔崩的方法一般是调整焊接参数，降低超声波功率或缩短焊接时间，以避免过热导致塑胶材料熔化破裂。

5. 出现焊接接头强度不足焊接接头强度不足是指塑胶件焊接完毕后，焊缝的强度不够，容易出现开裂或断裂的现象。

减少焊接接头强度不足的方法包括增加焊接压力、增加超声波能量传递效率或更换更适合的焊接表面。

总之，塑胶件超声波焊接在实际应用中常常会出现一些焊接缺陷，这些缺陷可能是由于焊接参数、塑胶材料选择不当，甚至是焊接设备或工艺的设计问题所致。

超声波塑料焊接机原理
超声波塑料焊接机是一种新型非接触式技术，它利用高频声波，通过将塑料两侧的接触面，短时间内以较低加热而得到的热量，使塑料在微小的压力下成为一体。

由于不使用外部源，它可用于任何类型的塑料焊接，从厚度只有几个微米的薄膜到厚度几厘米的其他材料，同时它也可用于多种材料的组合，比如PE、PP、ABS和PC。

超声波塑料焊接机的原理很简单，在两个塑料材料上均匀地应用高频，较低加热介质，从而使得塑料接触面处于低压高温环境，使其得以熔化并形成完整的结构，并在短时间内冷却，形成一个完整的结合。

超声波塑料焊接机的工作原理主要包括三个部分：制备塑料表面、表面熔合和冷却。

首先，在塑料表面上施加介质，以降低塑料表面的耐热性，从而增加塑料接触面之间的摩擦热，使其发生熔化;其次，
高频脉冲发生器会产生高频脉冲电流，并由晶体管产生高频声波，使塑料接触面的温度升高，从而导致熔化;最后，对熔合之后的塑料表
面应用冷却介质，使其在短时间内迅速冷却，形成完整的熔接结构。

此外，超声波塑料焊接机还有许多优点，比如，由于超声波塑料焊接机不需要额外的材料，如焊丝、焊胶等，因此可以降低组装成本和污染环境；另外，超声波塑料焊接机的加热过程对塑料表面的质量影响不大，可以节约很多时间和费用;最后，超声波塑料焊接机的焊
接强度高，可以有效提高工作效率。

总之，超声波塑料焊接机是一种先进的塑料焊接技术，其结构简
单，效率高，焊接强度大，适用于各种塑料和多种材料组合制品，对于组装部件起到了巨大的作用。

超声波塑料焊接机今后会更加普及应用，为工业生产提供更多便利。

超声波塑胶焊接机的原理超声波塑胶焊接机是一种在塑胶制品加工过程中常用的工具。

它的原理是利用超声波的振动来实现物料表面分子的摩擦和挤压，从而达到粘合的效果。

本文将从以下几个方面来阐述超声波塑胶焊接机的原理。

超声波的概念超声波是一种机械波，如果频率大于20kHz，则被称为超声波。

超声波在物理学中占有十分重要的地位。

在医学上，它被用于超声波诊断。

在制造业中，超声波则用于塑料焊接、金属焊接、清洗污垢、测量物体等。

超声波塑胶焊接机的工作原理超声波塑胶焊接机是利用超声波的振动产生温度，将塑料加热溶化后，在超声波的作用下，将两片或多片塑料合成一个整体。

具体工作流程如下图所示：+-----------+| 电源箱 |+-----------+|+-----------------------+| |+--------------+ +---------------+|振荡器（发生器）| ————► |换能器（机头）|+--------------+ +---------------+|+--------------------------------------------------------+| |+---------------------+ +---------------------+| 塑胶工件1 | | 塑胶工件2 |+---------------------+ +---------------------+超声波塑胶焊接机由五个基本部分组成：发生器、传感器、焊接轮、压力轮和加热系统。

发生器将电能转换为高频振动能量，传感器将振动能输出到焊接轮和压力轮上（常用的振动频率是20kHz），焊接轮和压力轮使工件表面共同挤压和摩擦，产生热量，加热系统使塑料加热到足够程度融化，随后降温成型，达到焊接的目的。

超声波焊接的优点超声波焊接的优点如下：1.与传统热焊相比，超声波焊接不产生耗电量大、环境受污染等问题。

超声波焊接技术及检验标准
一．目的
为加强热塑性塑胶的超声波加工的品质管控，特制定此标准。

三．工作原理与构造
将工频每秒50HZ的交流电，经超声发生器变频后升压，产生每秒20KHZ的高频电流输入换能器。

转变为高频的机械振动。

通过变幅杆和焊头，将能量施加在塑胶件上，引起塑胶件间的表面及内部分子的相互摩擦。

使接触处的温度急剧上升，当温度上升到足以使塑胶熔化时，界面间就产生一层熔化层，振动停止后，被焊零件在一定压力的作用下凝固，而完成焊接工作。

四．使用注意事项
1.为确保安全，防止触电，本机未经妥善接地不许开机；
2.在通电的情况下，不应拉开电器箱，以免造成触电事故；
3.机器应定时清扫，不要让运动部件和电器箱里的元件积灰尘，以
免造成运行不灵和接触不良或短路；
4.机器启动后，尤其是在发射超声波时，不得将手置于焊头下方，
以免因高压力和超声波而损伤手和手指；
5.机器启动发射超声波时，不得使焊头接触到金属底模或压板，以
免引起焊头碰坏，换能器振碎；
6.加工有毒性的塑胶工件时，会产生对人体有害的气体，这时应有
良好的通风条件。

五．在各类加工工艺中出现故障的分析和排除
说明：1.E=最佳、G=良好、F=一般、P=较差。

3.焊接面距焊模端面为6.4mm以内者近场焊接；6.4mm以上这为远场焊接。

△表示具有相熔性
○表示某些情况下具有相溶性。

塑胶件的结构设计：超声波焊接篇（中）04超声波焊接效果的影响因素一、塑胶材料因素上篇已经介绍的适合超声波焊接的材料选择，一般情况下两种材料满足Tg或熔点接近、化学相容性良好和熔体流动指数接近这三个条件，基本可认为是可焊接的，但需要注意以下几点：1、热塑性塑胶又分为非结晶性（也叫无定形）塑胶和结晶性（或半结晶性）塑胶。

1）对于非结晶性塑胶，其分子排列无序、有明显的使材料逐步变软、熔化及至流动的温度（Tg玻璃化温度）。

2）对于结晶性塑胶，其分子排列有序，有明显的熔点（Tm熔化温度）和再度凝固点，在温度达到熔点之前，半结晶塑料始终保持固态，当温度达到熔点时，整个分子链开始移动，塑胶开始融化，如果此时热量降低，塑胶很快就会凝固。

图3-106显示了非晶塑料和半结晶塑料的熔化过程之间的差异。

同时，结晶性塑料常常有较高的熔点，需要很高的能量（高熔化热度）才能把结晶型的结构打断从而使材料从结晶状态变为粘流状态。

因此，与非结晶性塑料相比，结晶性塑料更难焊接。

为了获得结晶塑料的更高焊接质量，通常需要考虑更多因素，例如更高的振幅，更短的焊接距离等，且为了集中超声能量，超声线的角度设计的更小或采用其他的超声结构（剪切式）。

焊接过程中，结晶性（或半结晶性）塑料迅速熔化和迅速冷却，焊缝处容易产生较多的非晶态（无定形）状态塑料。

如当产品在后续使用过程中在高温下工作时，焊缝处非晶态（无定形）状态塑料会逐步转变成半结晶状态，从而在焊缝处内部产生额外的结晶应力，可能会降低焊接强度。

所以，针对这一点，非结晶性塑胶塑胶比结晶性（或半结晶性）塑胶更适用于超声波焊接。

2、同一材料之间熔点是相同的，从原理讲是可以焊接的，但是当材料的熔点大于350℃时，不建议使用超声焊接。

因为通过超声波振动效应熔化高熔点的材料需要更久的时间，显然超声波焊接效率的优势就明显降低，此种情况应该选择其它焊接工艺，如热板焊接等。

3、难焊接的材料，除非部件设计可以弥补材料性能对焊接的影响。

超声波塑料焊接工艺超声波塑料焊接工艺是一种高效并且环保的塑料连接工艺，它能够将两个或多个塑料件快速地、牢固地连接在一起。

本文将详细介绍超声波塑料焊接工艺的原理、应用、优点以及局限性。

一、超声波塑料焊接工艺的原理超声波塑料焊接工艺是利用超声波产生的高频振动来摩擦、加热和融化塑料，在外力的作用下将塑料件连接在一起的技术。

具体来说，超声波发生器会将电能转化成机械能，通过换能器将超声波传递到塑料件焊点。

当超声波遇到塑料面时，会产生剪切力和热量，使塑料面快速摩擦、热化并融化，再由外力压合，使塑料接头得以牢固地连接起来。

二、超声波塑料焊接工艺的应用超声波塑料焊接工艺可以应用于各种塑料产品的制造，如汽车、电子、医疗设备等。

特别是在电子行业中，超声波塑料焊接工艺被广泛应用于连接小型电子元件，因为它可以快速而精准地进行塑料连接，连接质量高且不损坏电子元件。

此外，超声波塑料焊接工艺也可应用于食品包装行业，如酸奶杯、密封袋等。

三、超声波塑料焊接工艺的优点1.快速精准：超声波塑料焊接工艺能够在短时间内完成连接工作，且连接质量高，不产生塑料渣和其他杂质。

2.无毒环保：超声波塑料焊接工艺没有采用粘合剂或其他有害化学物质，不会对环境造成污染。

3.节能省电：超声波塑料焊接工艺没有热损失，不需要额外的加热设备或大量的电能，具有节能省电的优点。

4.设计自由度高：由于超声波可以穿透一个物体，因此可以实现复杂的连接形状和各种不同的体积大小。

四、超声波塑料焊接工艺的局限性1.对焊接材料要求高：超声波塑料焊接工艺对焊接材料有一定的要求，只有符合材料特性才能保障连接质量。

2.焊接深度受限：由于超声波的穿透能力有限，因此对于较厚的材料，超声波可能会造成局部无法接触的情况。

3.受限于材料性质：超声波的焊接效果受材料性质的影响，如硬度、粘度等，在处理不同种类的塑料时可能收到一定程度的限制。

综上所述，超声波塑料焊接工艺是一种高效、快速、精准、环保的连接工艺，被广泛应用于各种塑料产品的制造。

【设计规范】塑胶件超声波焊接介绍及相关结构设计1.前⾔:超声波焊接结构和结构设计的多⽅⾯有关。

①其常常关系到防⽔防尘、强度等的可靠性设计要求（DFR），设计时是需要参考标准特征选⽤的。

②但其⼜可归类为塑胶件可制造的要求（DFM），⼀些难以制造的问题常常困扰超声波焊接结构，如导熔线过⼩过长难以制造导致焊接不好。

③其⼜必须符合装配的DFA的要求，且其质量与超声波焊仪的设备息息相关。

综合考虑后，作者还是把它归类到DFM塑胶件设计下。

但设计的时候，希望⼯程师需要考虑到超声波焊接结构标准、DFM检查，DFA检查三⽅⾯。

2. 超声波焊接简介超声波焊接是利⽤超声波振动频率，接触摩擦产⽣热能⽽使两个塑胶件在焊接界⾯熔融⽽固定在⼀起。

超声波焊接是⼀种快捷、⼲净、有效的装配⼯艺，⽤于满⾜塑胶件⾼强度的装配要求，是⼴泛使⽤的⼀种先进装配技术，适⽤于多种类型塑胶件的装配。

正常情况下，超声波焊件具有较⾼的抗拉强度，可以取代溶剂粘胶及机械紧固等装配⽅法，同时还可以具有防⽔、防潮的密封效果。

3. 超声波焊接的原理超声波焊接的⼯作原理是通过超声波发⽣器将50 Hz或60 Hz电流转换成 15、20、30或40 kHz的电能，被转换的⾼频电能通过换能器再次被转换成为同等频率的机械运动，随后机械运动通过⼀套可以改变振幅的调幅器装置传递到焊头，如下图所⽰。

焊头将接收到的振动能量传递到待焊接塑胶件的界⾯，在该区域，振动能量通过摩擦⽅式被转换为热能，将塑料熔化，振动停⽌后维持在塑胶件上的短暂压⼒使两塑胶件以分⼦连接⽅式凝固为⼀体，如下图所⽰。

超声波焊接时，两个塑胶件从接触到熔化，再到焊接成⼀体的实物剖视图如下图所⽰。

4.超声波焊接的优点超声波焊接是⼀种快捷、⼗净、可靠性⾼的装配⼯艺，具有以下优点：1)焊接速度快，效率⾼。

绝⼤部分超声波焊接可以在0.1〜〇.5 s之内完成；2)成本低。

由于效率⾼，⼈⼯成本低，同时省去了⼤量夹具、粘合剂或者机械紧固件等的使⽤，因此超声波焊接是⼀种⾮常经济的塑胶件装配⽅式；3)强度⾼。
